Снятие, установка и ремонт коленчатого вала змз-409

Подбор ремня агрегатов УАЗ Патриот

Ремень привода агрегатов для любого автомобиля – жизненно необходимая расходная составляющая, поэтому рекомендуется не только регулярно проводить осмотр, но менять его несколько ранее рабочего ресурса.

Отдельно стоит отметить, что из-за очень большой разницы качества запчастей двигателя УАЗ Патриот от различных производителей рекомендуется иметь в запасе (даже возить с собой) новый подходящий по размеру ремень.

Подобная участь не обходит и УАЗ Патриот, причем хорошо, если вы изначально точно и четко знаете особенности силового агрегата своей машины и какие ремни в ней установлены. Более сложный случай – когда размерность на ремнях затерта от времени, а поиск параметров в инструкциях эксплуатации – тоже нелегкое дело.

Как же подобрать ремень агрегатов для УАЗ Патриот

С одной стороны подбор и замена ремней агрегатов УАЗ Патриот – весьма проблематичная затея, которую проще воплощать на СТО с широким ассортиментом запчастей. С другой стороны – не все согласятся выложить в 3 раза больше денег, чем стоят сами расходники, за работу, которую можно провести самостоятельно в гаражных условиях буквально за час.

Первое, что необходимо запомнить при подборе ремней агрегатов – это то, что резинотехнические изделия имеют большой коэффициент растяжения (до 1-3%), поэтому нет жесткого и точного понятия размера с точностью до миллиметра, а в конструкции силовой установки обязательно предусмотрена регулировка натяжения. Понятие размерности для ремней именно номинальное, т.е. в одной партии могут оказаться изделия с приличными отклонениями в длине. К примеру, ремень номинального размера 1000 мм может оказаться от 995 до 1005 мм – это отклонение всего +- 0,5%.

Все же стоит придерживаться номинальных размеров и однозначно при подборе ремня необходимо точно знать его.

Как устроен ГРМ Патриота

ГРМ ЗМЗ-409 состоит из элементов:

  • шестеренка коленвала;
  • башмак натяжения цепи из пластика;
  • гидравлический натяжитель;
  • «верхняя» цепь;
  • ведомая шестеренка промвала;
  • малая ведущая шестеренка промвала;
  • опора болта башмака;
  • второй башмак натяжения;
  • второй гидравлический натяжитель;
  • шайба подавителя шума;
  • «нижняя» цепь;
  • спецметка на зубчатом колесе;
  • штифт;
  • «звездочка» впускных клапанов на распредвале;
  • верхний «успокоитель»;
  • «звездочка» выпускных клапанов распредвала;
  • вторая метка на зубчатом колесе;
  • средний и нижний «успокоители»;
  • M1, M2 — наглядные метки на блоке цилиндров.

https://youtube.com/watch?v=4n3JBpurCjg

4.6.4 Снятие и установка шкива коленчатого вала

Сервисное обслуживание и эксплуатация

Руководства → УАЗ → 3163 (Патриот)

Снятие и установка шкива коленчатого вала

На двигателях 2.0 л при установке потребуется новый болт крепления звездочки.

Двигатели 1.7 л

См. Снятие и установка шкива коленчатого вала ( Процедуры ремонта бензиновых двигателей SOHC без извлечения их из автомобиля).

Двигатели 2.0 л

Снятие

  1. Взведите стояночный тормоз, поддомкратьте передок автомобиля и установите его на подпорки. Снимите правое переднее колесо и (при соответствующей комплектации) защиту картера.
  2. Снимите ремень привода вспомогательных агрегатов (см. Главу Текущее обслуживание), — предварительно нанесите на ленту ремня маркировку направления его вращения.
  3. Ослабьте болт крепления шкива коленчатого вала, — с целью блокировки коленчатого вала от проворачивания попросите помощника включить высшую передачу и до упора выжать педаль ножного тормоза. На моделях с АТ отдайте один из болтов крепления гидротрансформатора и прикрепите приводной диск к куполу трансмиссии с помощью стальной планки пары подходящих, оснащенных шайбами болтов. Если двигатель снят с автомобиля, заблокируйте маховик/ приводной диск (см. Снятие, проверка состояния и установка маховика/ приводного диска).
  4. Выверните крепежный и снимите шкив с цапфы коленчатого вала. Сняв шкив, проверьте состояние сальника, — в случае необходимости произведите замену последнего.

Установка

  1. Аккуратно установите шкив на цапфу коленчатого вала, проследив за правильностью посадки шпоночного паза на шпонку. Удостоверьтесь в полноте посадки шкива, — постарайтесь не повредить рабочие кромки сальника.
  1. Вверните новый болт с посаженной на него шайбой.
  1. Заблокируйте коленчатый вал от проворачивания тем же методом, что использовался при снятии, затяните болт крепления с усилием 1-й стадии, затем дотяните его на углы, стадий 2 и 3 (воспользуйтесь угломерной насадкой, либо нанесите краской или маркером опорные метки).
  1. Установите ремень привода вспомогательных агрегатов (см. Главу Текущее обслуживание), — проследите за соблюдением исходного направления вращения (см. нанесенную при снятии маркировку).
  2. Установите защиту картера и переднее колесо.
  3. Опустите автомобиль на землю, затем затяните крепления колеса с требуемым усилием.

automn.ru

Снятие шкива коленчатого вала и замена сальника коленчатого вала УАЗ Патриот

 Снятие шкива может потребоваться при его замене, либо при замене сальника, либо при замене цепи ГРМ

Если вы снимаете шкив ради замены сальника коленчатого вала, то необходимо обратить внимание на целесообразность данной операции. Во-первых, признаком износа сальника будет замасливание вала

Во-вторых, необходимо проверить систему вентиляции картерных газов, так как если она забита, то масло будет вытекать через сальник, даже если он исправен. Обычно вентиляция забивается плотными масляными отложениями. Без проверки системы вентиляции нельзя сделать вывод и о исправности сальника. Если и в этом случае течи продолжаются, то сальник необходимо заменить, о чем мы и расскажем в нашей статье.

Процесс снятия шкива и замены сальника коленчатого вала УАЗ Патриот (со стороны цепи ГРМ)

Для того, чтобы снять шкив необходимо снять два ремня. Первый – ремень генератора, и второй – ремень ГУР. Более подробно об этих операция можно узнать из соответствующих статьей: «Снятие ремня генератора УАЗ Патриот», «Снятие ремня ГУР УАЗ Патриот».

Далее необходимо открутить 6 болтов удерживающих шкив.

Снимаем шкив с вала и ступицы.

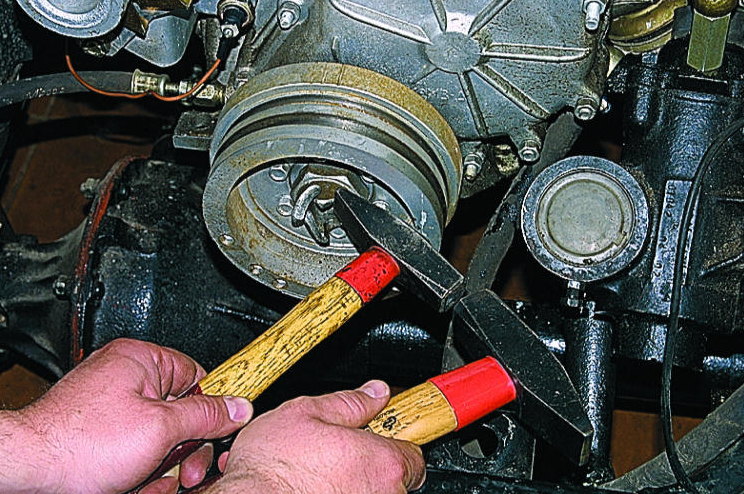

Теперь откручиваем гайку ступицы, ключом на 36

После этого ступицу необходимо спрессовать с вала. Здесь лучше всего использовать съемник, так как ступица хорошо держится на валу и монтажными лопатками ступицу можно побить и так и не добиться нужного результата.

Далее с помощью отвертки вытаскиваем сальник из своего посадочного места. Новый сальник устанавливаем на место, при этом предварительно его смазываем «Литолом» и при установке смотрим за тем, чтобы не повредить гибкие кромки сальника. Далее устанавливаем на место снятые ремни и производим их натяжку.

Процесс снятия шкива и замены сальника коленчатого вала УАЗ Патриот (со стороны КПП)

Неисправность сальника со стороны КПП потребуют от вас больших усилий, для ее устранения.  Здесь необходимо будет снять КПП, сцепление и маховик.

После этого сальник можно будет снять все той же отверткой.

Новый сальник ставится на место предварительно смазанный «Литолом».

В конце концов сальник лучше установить с помощью оправки, подходящего размера.

Снятые узлы ставятся на место.

Крепление шкива вентилятора на 409-м (мини-отчет)

В субботу мною и КАШАЛОТОМ (спасибо ему еще раз) было потрачено довольно много времени для устрания причины вылета шкива вентилятора из передней крышки двигателя.

Для того, чтобы закрепить один ма-а-а-а-ленький винтик, которым стопорится втулка шкива, пишлось снимать радиатор, раскурочивать шкив. Не буду описывать весь список проделанных операций по снятию шкива и дополнения в словарь ненормативной лексики, появившееся за счет упоминания конструкторов сего изделия, и которое уместилось бы листах на трех мелким почерком.

Для тех, кто не знает, поясню: суть в том, что для того, чтобы затянуть стопорный винт, нужно сдвинуть шкив (отверстие прямо под ним), иначе прямой отверткой не подлезть (а на двигателе — и кривой не подлезть). Шкив мы снимали долго, но так и не смогли его подвинуть на самом валу. В итоге, родилось решение, которое позволяет решить проблему без снятия радиатора, слива ОЖ и т.п.

Итак, достаочно снять только ремень привода вентилятора и ГУР, и просверлить отверстие в шкиве (в той «плоскости, на которую накидывается ремень)диаметром 5-6 мм (чтобы пролезла шлицевая отвертка, имеющаяся в наличии). Центр отверстия приходится на 4-ю дорожку (если считать от морды).

Дальше — дело техники. Отверстие под стопорный винт находится слева (если смотреть на морду). Если винт еще не совсем выскочил (что скорее всего), то достаочно его просто подтянуть. Если совсем — сделать новый при помощи напильника.

30 минут для такой операции более чем достаточно.

Вопрос у меня один (постарась без мата): какого фуя эти долбое. (зачеркнуто) конструкторы не предусмотрели такого отверстия изначально?

Источник

Уаз патриот: ролики ремней и натяжка ремня

Внедорожник УАЗ Патриот в своей конструкции имеет такие изделия, как натяжные ролики ремней. Они предназначены для того, чтобы осуществлять натяжения ремня привода агрегатов. В процессе эксплуатации каждая деталь рано или поздно выходит из строя, особенно если не уделяется ей должного внимания. Сегодня же мы рассмотрим, как заменить ролики на Патриоте, а также, как проводится натяжка ремня.

Ремень приводит в действие следующие агрегаты:

  1. Генератор.
  2. Водяной насос.
  3. Шкив коленчатого вала.
  4. Компрессор кондиционера (на моделях с кондиционером). Если авто не оснащается кондиционером, тогда имеется натяжной шкив.
  5. Насос ГУРа.

Замена роликов

Замена роликов

Вращение генератора, а, значит, и его функционирование осуществляется посредством ременной передачи. Натяжение его обеспечивается за счет одного/трех роликов: обводного и натяжного. Как и все движущиеся механизмы, они со временем выходят из строя и начинают шелестеть, появляется люфт, что связано в первую очередь с износом подшипников скольжения. Причиной выхода их из строя является выработка смазки, посредством которой облегчается вращение подшипников в конструкции изделия. Замена данных устройств проводится в следующем порядке:

  1. Для начала необходимо купить новые запчасти на УАЗ Патриот: обводной (2 штуки или меньше) и натяжной (1 штука). В зависимости от комплектации авто, ведь на некоторых установлено два обводных устройства, а на некоторых- не одного.
  2. Чтобы заменить изделия (обводной и натяжной), нужно снять воздухан и сам ремень привода навесных агрегатов.
  3. После этого появляется доступ для замены верхней детали.
  4. Для снятия верхней детали надо вывинтить крепежный болт, который имеет левостороннюю резьбу.
  5. После удаления верхнего ролика, можно увидеть расположение нижнего.
  6. Вывинтить болт нижнего агрегата можно только снизу, что собственно и следует сделать. На фото ниже представлены два ролика – один старый с изношенным подшипником, а второй новый. Старый и новый
  7. Производится замена деталей навесных агрегатов на новые, после чего натягивается и регулируется ремень.

Процедура замены несложная и совершенно свободно выполняется своими руками. Для выполнения данного мероприятия потребуется около часа.

Натяжка ремня

После замены обязательно потребуется натяжка ремня привода навесных агрегатов, так как без этого двигатель нормально работать не будет. Имеется два способа натяжки:

Так производится регулировка на авто с кондиционером

  • При помощи регулировочной планки.
  • Воспользовавшись регулировочным болтом.

Второй вариант является наиболее прогрессивным, поэтому ним и воспользуемся. Итак, натяжка приводного устройства агрегатов осуществляется таким образом:

  1. Ослабляется затяжка крепления генератора.
  2. Проворачивается регулировочный болт вправо и отводится генератор от блока.
  3. Проверяется и выставляется натяжка приводного устройства.
  4. В таком положении фиксируются крепежные гайки генератора.

В завершение следует провернуть коленчатый вал и снова проверить натяжку приводного изделия, и при необходимости процедуру повторить.

Схема привода механизмов в двигателе без кондиционера изображена ниже.

Схема привода без кондиционера

Обозначение элементов:

  1. шкив генератора.
  2. привод водяного насоса.
  3. болт перемещения натяжного ролика, с помощью которого производится регулировка.
  4. приводной элемент.
  5. шкив коленвала.
  6. натяжной ролик.
  7. болт, с помощью которого крепится натяжной ролик.

На схеме представлены основные узлы привода генератора. Но как видно, схема является простейшей и показывает только один натяжной ролик, которым и производится регулировка натяжения.

Рекомендуем перед натяжкой проверить размер приводного устройства. Размер изделий на УАЗ Патриот имеет следующие значения: авто, выпускаемые после 2012 года оснащаются одним ремнем, который имеет следующий номер 6РК2120. Автомобили, которые выпускались до 2012 года, в конструкции могут иметь один или два ремня привода доп. устройств:

  • 1 ремень 6РК2100;
  • вариант с двумя ремнями: 6РК1275 – привод вентилятора;
  • 6РК1220 – привод генератора;

или другой вариант:

  • 6РК1275 – привод генератора;

6РК1238 – привод ГУР/вентилятор.

Как отвернуть болт шкива коленвала: почему все так сложно?

Знающий автомобилист тратит на процесс демонтажа шкива коленчатого вала, как правило, не более четверти часа. А вот неопытные водители при попытке снять эту деталь самостоятельно сталкиваются с множеством проблем, которые они зачастую банально не могут решить. Инструкция по проведению ремонтных работ и техобслуживанию любого современного транспортного средства содержит исчерпывающую информацию о процессе демонтажа, но, к сожалению, она не помогает автолюбителям.

Прежде всего, возникают затруднения с фиксацией коленчатого вала. Демонтировать его очень сложно, если деталь постоянно вращается, «выскальзывая» из рук. Также многим непонятно, с какой стороны подобраться к болту, на котором держится шкив. Да и сильная его затяжка обычно делает процесс снятия узла очень и очень сложным, так как демонтаж при таких условиях чреват повреждениями покрытия кузова или элементов моторного отсека автомобиля.

Процесс замены цепей ГРМ ЗМЗ 409 Евро 3

• Прежде чем приступить к работе с двигателем, необходимо снять радиатор • и ремни привода насоса ГУР • генератора и помпы • Ослабьте затяжку хомута подводящего шланга на помпу системы охлаждения и снимите шланг со штуцера. • Снимите крышку головки блока цилиндров. Выверните четыре болта и снимите переднюю крышку головки блока цилиндров в сборе с муфтой привода вентилятора и вентилятором (вязкостная муфта с вентилятором сняты для наглядности). • Снимите водяной насос • Снимите датчик частоты вращения коленчатого вала (датчик синхронизации) • Снимите шкив коленчатого вала (см. «Замена сальников коленчатого вала УАЗ Патриот» ). Снимите масляный картер (см. «Замена картера двигателя УАЗ Патроит» ). • Выверните два болта и снимите крышку гидронатяжителя верхней цепи с прокладкой

Крышку снимайте осторожно, так как на нее воздействует пружина гидронатяжителя. Затем выньте гидронатяжитель • Также снимите гидронатяжитель нижней цепи

• Выверните 7 болтов и снимите крышку цепи. Крышку снимайте осторожно, чтобы не повредить установленный в ней передний сальник коленчатого вала, прокладки крышки и прокладку головки блока цилиндров. Выверните 1 болт верхнего натяжного устройства и снимите рычаг натяжного устройства вместе со звездочкой. • Также снимите нижний рычаг натяжного устройства. Также вместе со звездочкой. • Открутите 2 болта и снимите пластмассовый успокоитель цепи. • Снимите шестерни с распределительных валов, вывернув болты крепления шестерен к фланцам распределительных валов. Здесь вам потребуется съемник. • Выверните болты 2 и извлеките вверх успокоитель 1 цепи. Отогните концы стопорной пластины 6 и выверните болт 5, для чего удерживайте промежуточный вал от проворачивания, вставив отвертку в отверстие шестерни 3. Снимите шестерню 4, вставив отвертку между нею и шестерней 3 и упираясь отверткой как рычагом в шестерню 3. Выньте шестерню 4 из верхней цепи и снимите цепь, вытянув ее вверх. Снимите шестерню 3 с промежуточного вала и выньте его из нижней цепи. Снимите нижнюю цепь с шестерни коленчатого вала. • Если необходимо снять шестерню 2 с коленчатого вала, сначала снимите втулку 1 и резиновое уплотнительное кольцо между втулкой и шестерней. Затем спрессуйте шестерню 2. Зубчатые колеса снимаются с помощью съемника. • После снятия промойте цепи и шестерни в бензине, протрите и просушите их. Осмотрите цепи. Если на втулках цепи обнаружены трещины, сколы или значительные следы износа, замените цепи. Замените шестерни, на зубьях которых появились сколы или выкрашивания. Замените поврежденные успокоители цепей. Звездочки натяжителей должны свободно вращаться на осях. Если на зубьях звездочек есть сколы или выкрашивания, замените натяжители.

Замена сальников коленчатого вала УАЗ Патриот

Признаком необходимости замены переднего сальника коленчатого вала является течь масла через его кромку. Масло разбрызгивается вращающимся шкивом коленчатого вала, вследствие чего замасленными оказывается вся передняя часть двигателя и моторного отсека.

Признаком необходимости замены заднего сальника коленчатого вала является течь масла через его кромку. Масло разбрызгивается вращающимся маховиком внутри картера сцепления и затем вытекает наружу через щели между картером и его усилителем. При сильной течи возможно замасливание накладок ведомого диска сцепления и, как следствие, пробуксовка сцепления. Причинами замасливания дисков сцепления и утечки масла из картера сцепления, может быть, течь сальника первичного вала коробки передач.

Моторное и трансмиссионное масла различаются по запаху, поэтому при определенном навыке по нему можно определить, какой из сальников дефектный. Есть еще один способ определения типа масла. Капните масло в воду, налитую в сосуд тонким слоем (можно в лужу). Трансмиссионное масло растечется по всей поверхности воды в виде радужной пленки, а моторное масло останется в виде капли, похожей на зерно чечевицы. Прежде чем заменять передний сальник коленчатого вала при появлении течи, проверьте чистоту системы вентиляции картера двигателя, так как в случае ее засорения повышенное давление газов в картере вызывает течь даже при исправном сальнике. Вам потребуются: ключ «на 36», торцовая головка на 17 (или специальный ключ для гайки крепления шкива коленчатого вала), отвертка, монтажная лопатка (две), молоток, бородок.

Для того чтобы заменить передний сальник коленчатого вала, выполните следующие операции.

1. Снимите ремень привода насоса гидроусилителя рулевого управления и шкива вентилятора со шкива коленчатого вала (см. «Замена ремня привода насоса гидроусилителя рулевого управления и вязкостной муфты привода вентилятора системы охлаждения»). 2. Снимите ремень привода генератора (см. «Замена ремня привода генератора и водяного насоса»).

4.6.4 Снятие и установка шкива коленчатого вала

Сервисное обслуживание и эксплуатация

Руководства → УАЗ → 3163 (Патриот)

Снятие и установка шкива коленчатого вала

На двигателях 2.0 л при установке потребуется новый болт крепления звездочки.

Двигатели 1.7 л

См. Снятие и установка шкива коленчатого вала ( Процедуры ремонта бензиновых двигателей SOHC без извлечения их из автомобиля).

Двигатели 2.0 л

Снятие

  1. Взведите стояночный тормоз, поддомкратьте передок автомобиля и установите его на подпорки. Снимите правое переднее колесо и (при соответствующей комплектации) защиту картера.
  2. Снимите ремень привода вспомогательных агрегатов (см. Главу Текущее обслуживание), — предварительно нанесите на ленту ремня маркировку направления его вращения.
  3. Ослабьте болт крепления шкива коленчатого вала, — с целью блокировки коленчатого вала от проворачивания попросите помощника включить высшую передачу и до упора выжать педаль ножного тормоза. На моделях с АТ отдайте один из болтов крепления гидротрансформатора и прикрепите приводной диск к куполу трансмиссии с помощью стальной планки пары подходящих, оснащенных шайбами болтов. Если двигатель снят с автомобиля, заблокируйте маховик/ приводной диск (см. Снятие, проверка состояния и установка маховика/ приводного диска).
  4. Выверните крепежный и снимите шкив с цапфы коленчатого вала. Сняв шкив, проверьте состояние сальника, — в случае необходимости произведите замену последнего.

Установка

  1. Аккуратно установите шкив на цапфу коленчатого вала, проследив за правильностью посадки шпоночного паза на шпонку. Удостоверьтесь в полноте посадки шкива, — постарайтесь не повредить рабочие кромки сальника.
  1. Вверните новый болт с посаженной на него шайбой.
  1. Заблокируйте коленчатый вал от проворачивания тем же методом, что использовался при снятии, затяните болт крепления с усилием 1-й стадии, затем дотяните его на углы, стадий 2 и 3 (воспользуйтесь угломерной насадкой, либо нанесите краской или маркером опорные метки).
  1. Установите ремень привода вспомогательных агрегатов (см. Главу Текущее обслуживание), — проследите за соблюдением исходного направления вращения (см. нанесенную при снятии маркировку).
  2. Установите защиту картера и переднее колесо.
  3. Опустите автомобиль на землю, затем затяните крепления колеса с требуемым усилием.

automn.ru

Как открутить болт шкива коленвала — простая инструкция

Шкив — это деталь, внешне похожая на диск, которая принимает энергию вращения от коленчатого вала и отправляет ее другим компонентам через систему ремней. Он передает крутящий момент, а также механическую мощность на генератор. Как только вы приняли решение заменить ремень ГРМ или сальник коленвала, знайте, что вам придется снять шкив. В этой статье мы поговорим о правильном, удобном и простом способе, как можно это сделать. Кстати, если вы удалены от ближайшего магазина автозапчастей, то рекомендуем тщательно подойти к выбору нового шкива.

Если цель вашей работы – его замена, а как известно на одной модели авто шкив может быть представлен в двух или более разновидностях, то будет весьма неприятно, разобрав узел, выяснить, что нужно возвращаться в магазин и менять запчасть.

Прислушайтесь к советам бывалых автомехаников и при обратной сборке составляющих закрутите новый болт, заменив им старый.
