Когда требуется производить замену?

Первое что свидетельствует о том, что требуется замена этого элемента тормозной системы — это скрип во время торможения. Как только тормозная система издает его при нажатии на педаль – необходимо произвести осмотр и диагностику, плановую замену колодок.

Причиной скрипа является трение стального основания о тормозной диск после истирания фрикционной части колодок. При этом существенно снижается тормозной эффект. Чтобы не допустить полного истирания этой части, необходимо следить за ее состоянием и производить своевременную замену. Периодичность ее осуществления определяется по пробегу авто. Если установить тормозные колодки отечественного производства они прослужат в среднем от 10 до 15 тыс. км пробега. Продолжительность использования этих элементов тормозной системы от зарубежных производителей существенно выше и составляет 20-25 тыс. км пробега. Но при этом необходимо учитывать, что на скорость износа существенно влияет и характер вождения авто. Замена осуществляется если:

толщина накладки стала меньше 1,5 мм;
на ее поверхности обнаружены следы масла;
повреждено стальное основание или фрикционная часть этого элемента.

Признаки износа фрикционных накладок

Первым признаком того, что пора поменять тормозные колодки, становится писк фрикционных накладок, по мере износа переходящий в металлический скрежет при резком торможении. При критическом износе неисправность тормозов проявляется в биении колес, увеличении пути торможения.

При осмотре тормозов даже невооруженным глазом можно заметить уменьшение толщины, сколы, трещины фрикционной накладки, металлический налет, замасленную поверхность, борозды на тормозном диске, люфты крепежа суппорта. Ремонт колодок (смену или наклепку фрикционных накладок) применяют только для редких моделей иномарок, старых отечественных автомобилей.

Стоимость ремонта и обслуживания тормозной системы

Вопрос, сколько стоит замена колодок, актуален для владельцев бюджетных иномарок, российских «Жигулей» и «Калин». В автосервисе С-МОТОРС стоимость тормозных колодок не увеличивается посредническими наценками. Автосервис закупает расходники по оптовым ценам, при установке не применяет торговых наценок.

Учтите, что при замене тормозных колодок цена работы автомеханика не включает стоимости заменяемого комплекта. В стоимость замены колодок входят операции по разборке, сборке, регулировке тормозных механизмов.

Цена зависит от особенностей тормозной системы автомобиля, от сложности проведения работ и технического состояния. Зная VIN номер автомобиля, мы можем назвать точную цену работ и запчастей. Звоните!

Вид услуги	Цена в рублях
Замена тормозных колодок, дисковые тормоза	700 ₽
Обслуживание передних тормозных механизмов за 1ед	250 ₽
Обслуживание задних тормозных механизмов за 1ед	250 ₽
Замена колодок ручного тормоза при снятом тормозном диске 1 сторона	500 ₽
Замена передних тормозных дисков (комплект)	2000 ₽
Замена задних тормозных дисков (комплект)	2000 ₽
Замена тормозного шланга	400 ₽
Замена тормозной трубки передний контур	800 ₽
Замена главного тормозного цилиндра	1200 ₽
Замена тормозной жидкости	1200 ₽
Прокачка тормозной системы, удаление воздуха	1200 ₽
Замена рабочего цилиндра переднего тормозного механизма( переборка суппорта) с демонтажом	1500 ₽
Замена рабочего цилиндра заднего тормозного механизма( переборка суппорта) с демонтажом	1500 ₽
Замена переднего тормозного суппорта	1000 ₽
Замена заднего тормозного суппорта	1000 ₽
Обслуживание механизма ручного тормоза 1 сторона	250 ₽
Замена троса ручного тормоза за 1сторона	1500 ₽
Регулировка привода ручного тормоза (ручника)1 сторона	400 ₽
Замена блока антиблокировочной системы (абс) тормозов ( с адаптацией)	5000 ₽
Замена задних тормозных барабанов 1сторона	1200 ₽
Замена заднего тормозного цилиндра при снятом барабане 1 сторона	500 ₽

Правильные технологии замены

У переднеприводных авто расходные детали передних тормозов заменяются чаще, но процедура с точки зрения опытных автомехаников не отличается сложностью. Труднее поменять задние тормозные колодки, доступ к которым затруднен расположением бензобака, барабанным механизмом тормозов.

Чтобы технологически правильно заменить тормозные колодки (как правило, меняются на одной оси попарно), нужно:

Вывесить машину на гидравлическом подъемнике или установить ее прочные подпорки. Поддомкрачивание одного колеса вдвое увеличивает время работы.
Демонтировать стопорные кольца. Снять заглушки суппорта и направляющие пальцев. Открутить болты крепления суппорта. Заржавевшие болтовые соединения легче откручиваются после обработки жидкостью WD-40.
Отвести и зафиксировать суппорт. Для фиксации используется мягкая отожженная проволока.
Поддеть удерживающую пластину, извлечь колодку.
Специальным ключом вдавить поршень тормозного цилиндра и провернуть его, установив в пазы

Операция проводится осторожно, чтобы не порвать пыльник цилиндра.
Установить новую деталь, собрать механизм тормоза. Обязательно проводится смазка направляющих

Проверить тормоза вручную и в движении.

Конструкция

Назначение тормозных изделий на внедорожнике УАЗ Патриот понятно всем, а вот с конструкцией разберемся подробнее. Задние тормоза на внедорожнике барабанного типа, что говорит об основном рабочем элементе – барабане. Колодки представляют собой две дугообразные стальные конструкции, на верхний (наружний) слой которых нанесен фрикционный материал, имеющий низкие показатели скольжения. Также эти стальные конструкции имеют основание, за счет которого изделие закрепляется внутри барабана.

Устанавливаются колодки на внедорожнике УАЗ Патриот в задние колеса, а точнее в барабан. При нажатии на педаль тормоза, механизм передает усилие на поршень, который, в свою очередь, действует на колодки, прижимая их к барабану. Таким образом, происходит торможение задних колес не только на внедорожнике УАЗ Патриот, но и на всех автомобилях с барабанным механизмом тормозной системы.

Тормозные колодки на УАЗ Патриот

На автомобиле УАЗ Патриот стоят передние дисковые и задние барабанные тормозные колодки.

В процессе эксплуатации их фрикционная накладка стирается, что является причиной необходимости установки нового расходника. Выполнить замену своими руками достаточно просто. При этом немаловажную роль играет качество приобретаемых колодок.

Независимо от комплектации и года выпуска автомобиля на передней оси стоят оригинальные расходники с артикульным номером 31603501090. Их цена составляет от 500 до 600 рублей. Колодки обладают низким качеством и длительным периодом притирки.

Так как качество фирменных колодок низкое, а эксплуатационные характеристики не способны удовлетворить автовладельца, водители отдают предпочтение аналогам оригинала от сторонних производителей. Наилучшие альтернативные варианты, которые можно установить на передние колеса, приведены в таблице ниже.

Таблица — Рекомендованные аналоги передних оригинальных колодок

Производитель	Артикул	Примерная стоимость, рубль
Finwhale	V220	640-720
Dafmi	D221SM	860-950
Автодеталь	31603501090	540-620

Артикульный номер и примерная цена на задние оригинальные колодки УАЗ Патриот

На автомобилях первых годов выпуска стояночный тормоз имел отдельный барабан с двумя колодками, артикул которых3160350701401, а цена от 800 до 1000 рублей. В 2014 году был провиден рестайлинг в результате которого с 2015 года ручник совмещен с основными задними тормозами. В 2017 году была проведена небольшая модернизация, которая существенно не затронула барабанный механизм.

Тормозные колодки старого образца имеют переднюю фрикционную накладку, которая короче задней. Из-за этого они обладают различными каталожными номерами. Существует возможность отдельной замены каждого расходника. Передний обладает артикулом — 3151350109010. Его цена 370-450 рублей. Номер по каталогу задней колодки — 3151350209110. Стоимость изделия находится в пределах от 340 до 400 рублей.

В тормозных механизмах нового образца стоят расходники, артикул которых 3163350208889. Их цена около 450-600 рублей. Отличительной особенностью является наличие креплений рычага механизма стояночного тормоза.

Артикул и стоимость хороших аналогов родных задних тормозных колодок для УАЗ Патриот

Оригинальны задние колодки не лучшим образом показывают себя в процессе эксплуатации. Они скрипят, пищат и вибрируют во время остановки машины. Поэтому опытные водители рекомендуют приобретать аналоги фирменных расходников, лучшие варианты из которых представлены ниже.

Таблица — Наилучшие аналоги 3151350109010

Производитель колодок	Артикул	Примерная цена, рубль
Автодеталь	3151350109010	400-500
Trialli	GF 233	950-1000
GAZ	24350110501	460-500

Таблица — Лучшие альтернативы 3151350209110

Производитель колодок	Артикул	Примерная цена, рубль
Lada	24350110501	460-500
Автодеталь	3151350209110	360-400
Trialli	GF 233	960-1000

Таблица — Хорошие альтернативы 3163350208889

Производитель колодок	Артикул	Примерная цена, рубль
Автодеталь	4693501090	300-350
GAZ	4693501090	300-350
АЛЬФА	3163-00-3502088/89	350-400

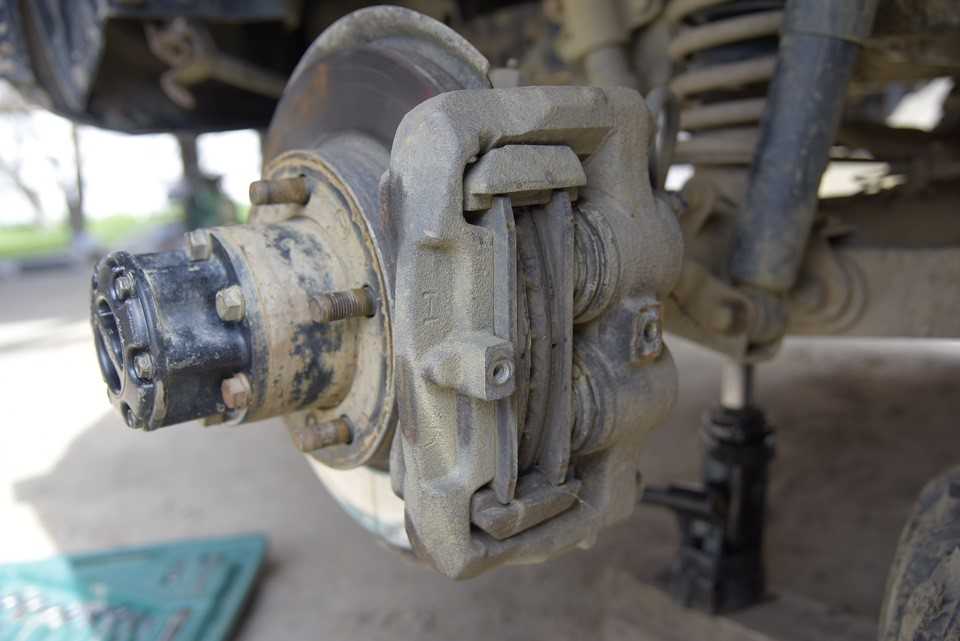

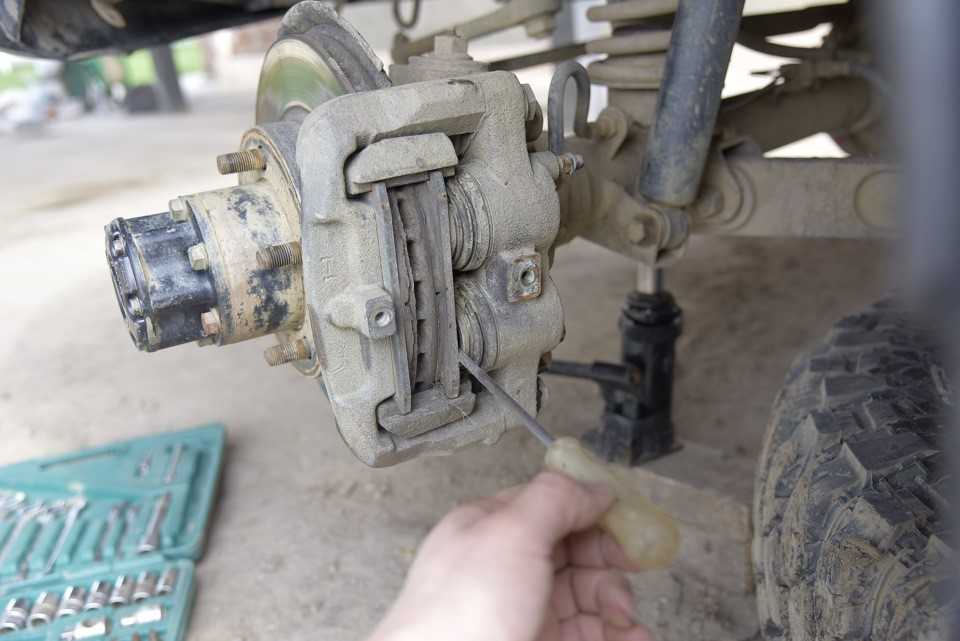

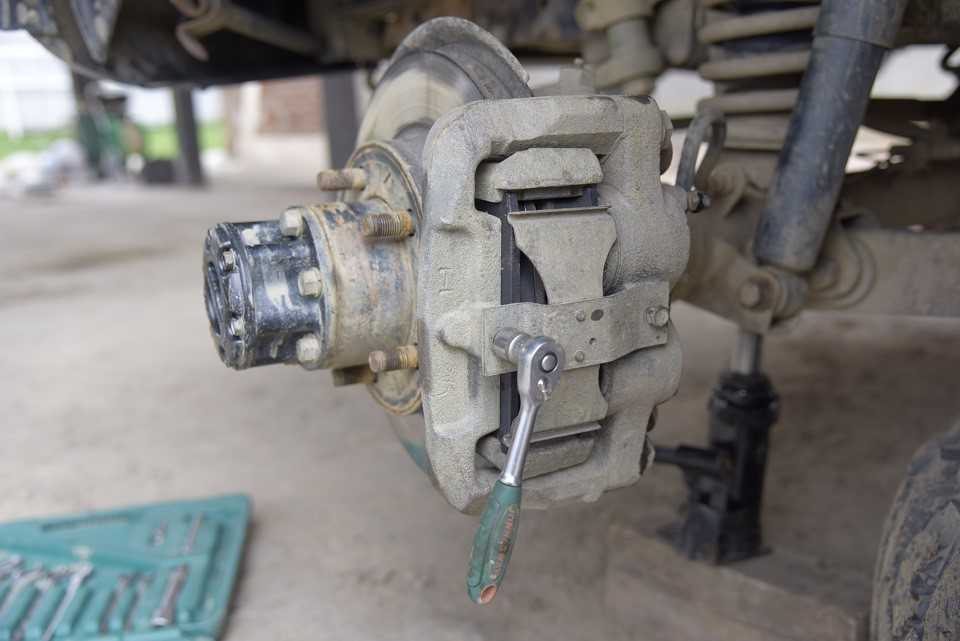

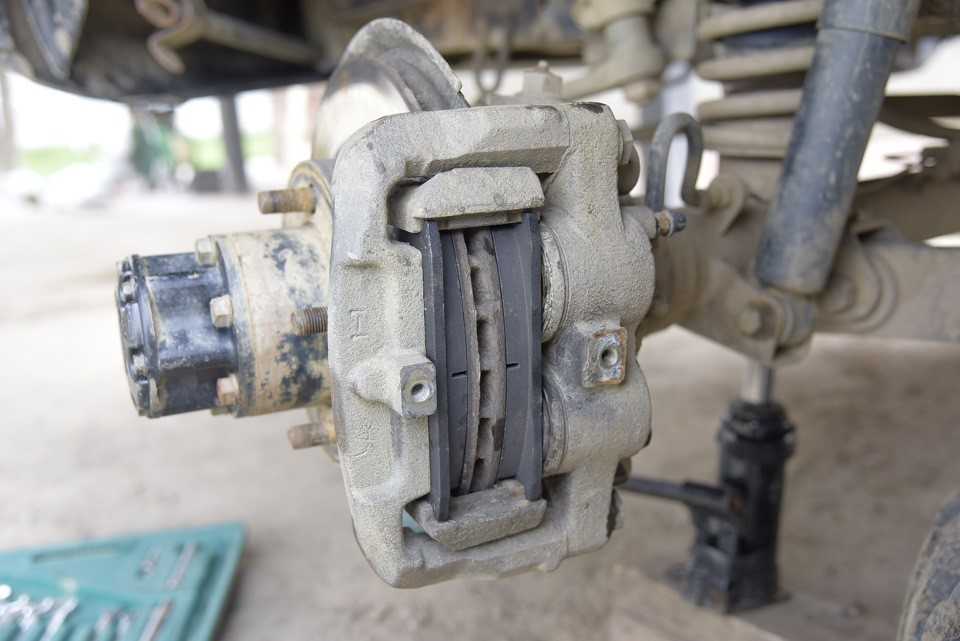

Замена передних колодок на УАЗ Патриот

Пошаговая замена дисковых передних колодок на Патриот представлена в инструкции ниже.

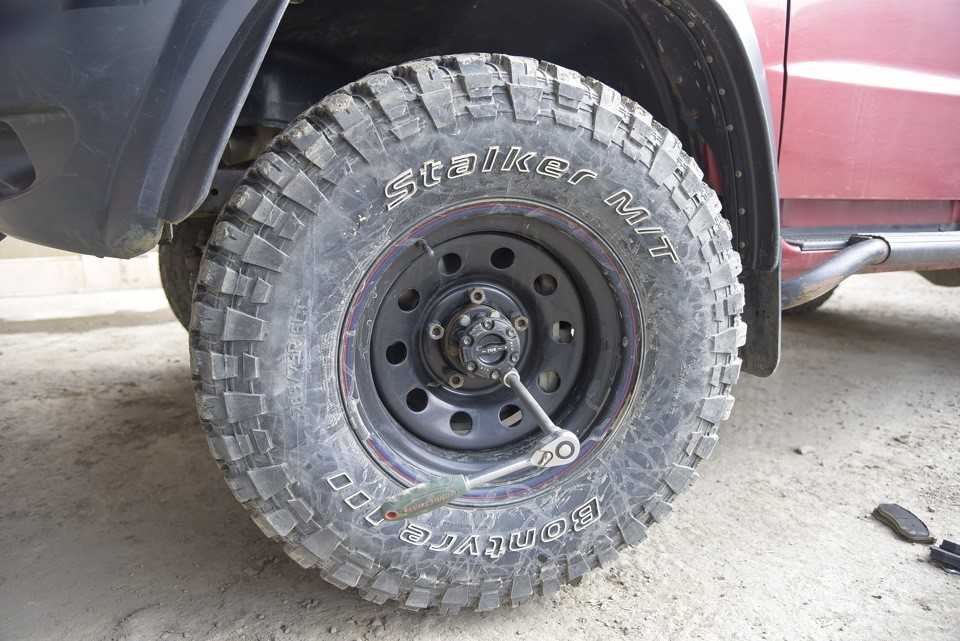

Поддомкратить автомобиль, подставить подпорку и демонтировать колесо.

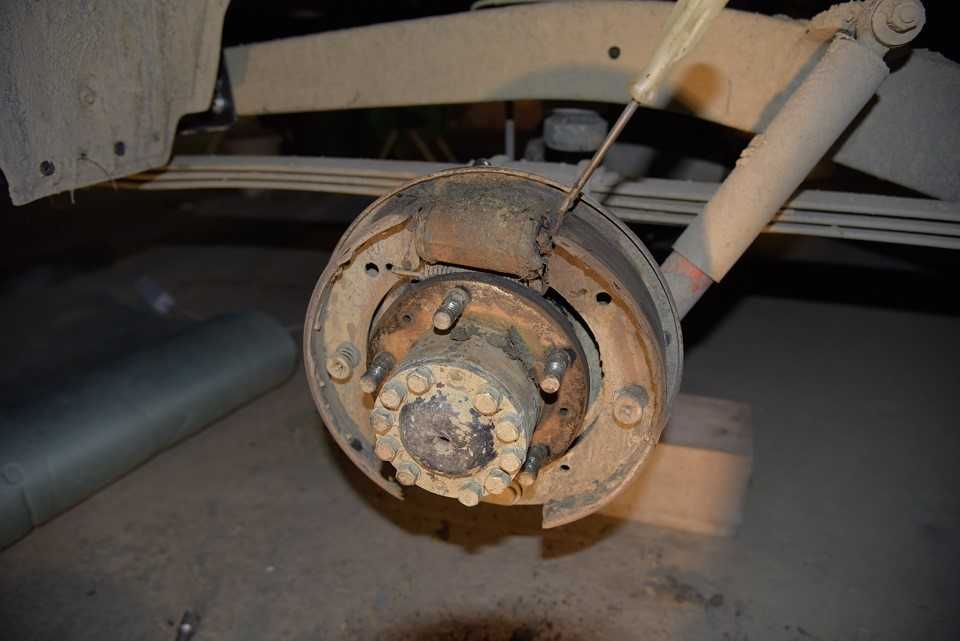

Пошаговая замена задних колодок на УАЗ Патриот

Выполнить замену барабанных задних тормозных колодок поможет нижеприведенная инструкция.

Поддомкратить заднюю часть Патриота.
Снять колесо.

Открутить два нижних болта, которые удерживают колодки.
Поддеть расходники отверткой и изъять их с посадочного места. В случае тормозного механизма нового образца для снятия колодок требуется предварительно отсоединить стояночный тормоз. Для этого следует послабить натяжение троса с помощью регулировочных гаек.

Одеть барабан.
Установить колесо
Проверить тормоза и при необходимости отрегулировать ручник.

Замена передних колодок на УАЗике

Перед началом работ по замене для соблюдения техники безопасности поставьте машину на «ручник» и поставьте под колёса упоры. Далее:

ослабьте гайки, поддомкратьте машину и открутив до конца гайки снимите колесо;
проворачивая, ключом на 17 регулировочный эксцентрик сведите колодки;

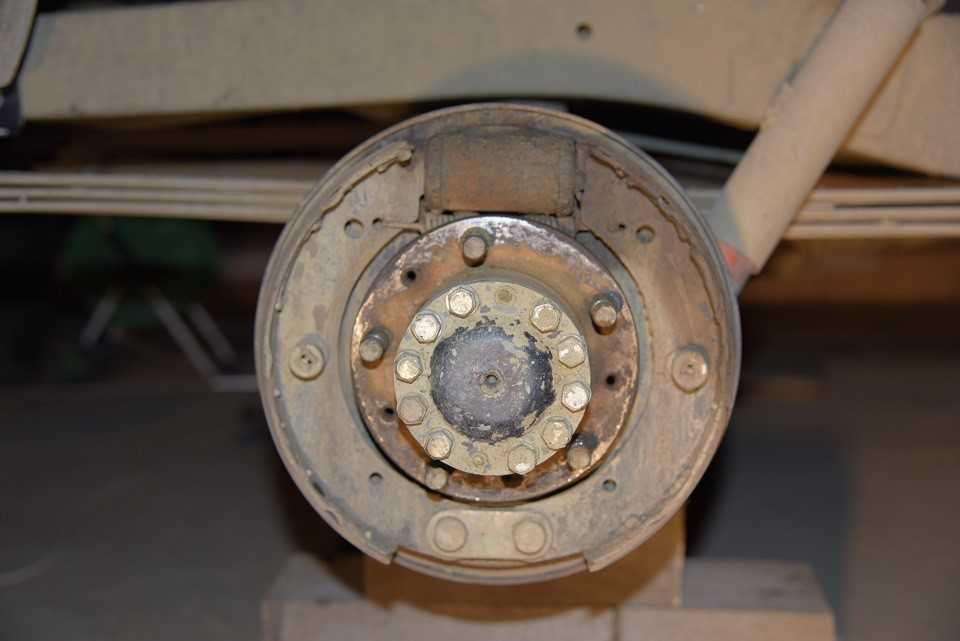

открутите и снимите барабан;

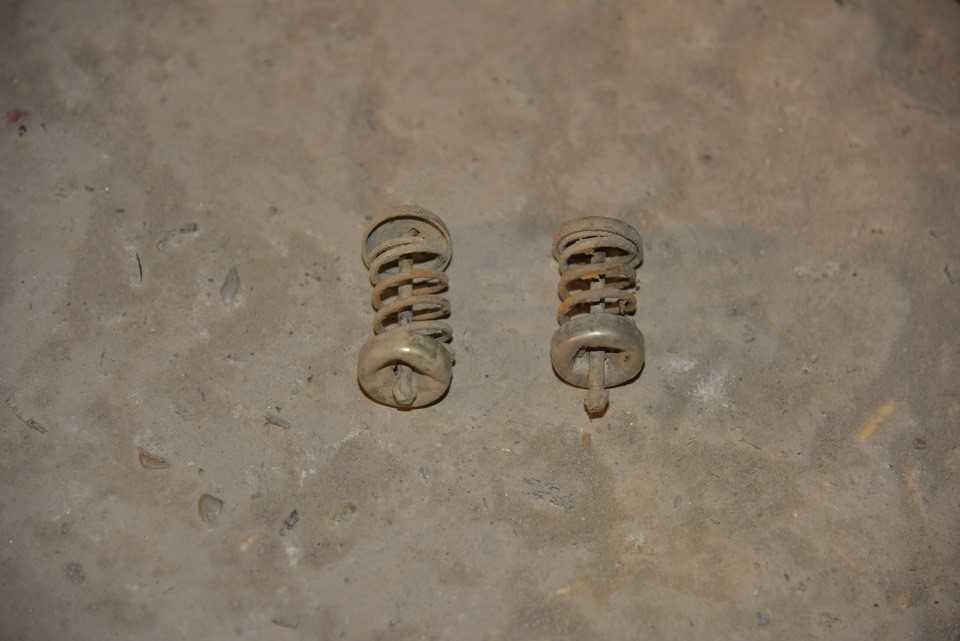

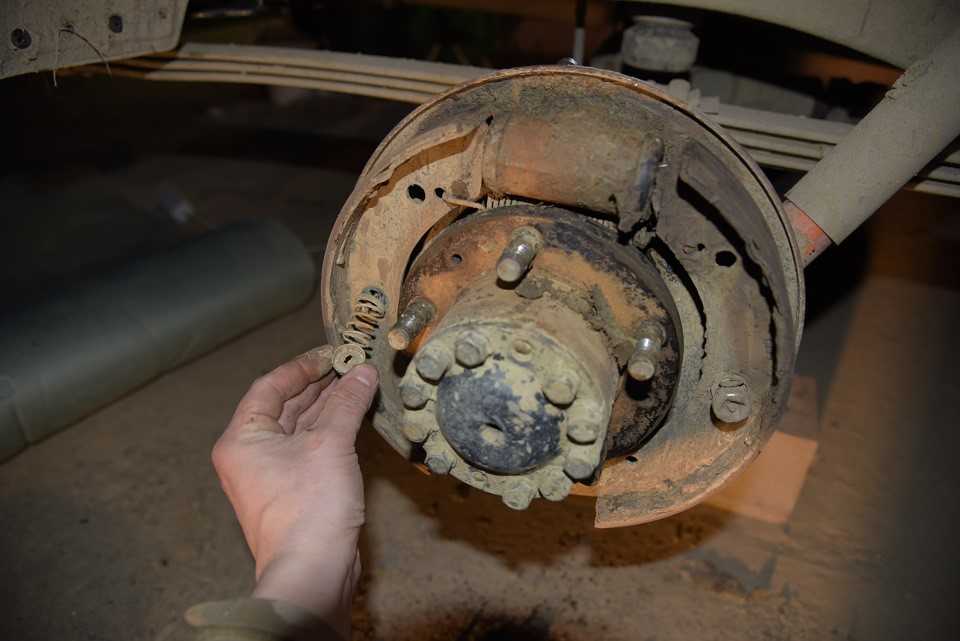

снимите прижимные пружины с чашками;
снимите стяжную пружину;
ключом на 19 открутите гайки опорных пальцев и снимите их.

Замена передних колодок УАЗ

На этом разборка заканчивается, но перед заменой, сделайте несколько операций:

Проверьте целостность защитных колпаков.
Наложите под защитный колпак немного солидола, это предотвратит образование ржавчины внутри цилиндра.
Сточите буртик на барабане. Проконтролируйте внутренний диаметр барабана, его максимальное значение 281 мм.

Сборка идёт в обратном порядке, но есть несколько нюансов:

Не у всех есть специальные клещи, чтобы установить стяжную пружину. Я делаю это так, куском проволоки делаю кольцо и цепляю его за пружину. Вытягиваю её, а пассатижами направляю в посадочное место.
Метки опорных болтов работают для новых колодок и барабана. На практике, после замены, придётся регулировать.
Не устанавливайте колесо пока не отрегулировали зазоры колодок.

После замены для приведения тормозов в рабочее состояние нажмите 2-3 раза на педаль. Периодически для сохранения зазора между колодками и барабаном его нужно регулировать вручную.

Прокачка тормозов УАЗ 469

Цель проведения манипуляций по прокачке, вывести воздух, содержащийся во внутренних частях механизма торможения

Периодически, раз в неделю, осматривают машину на предмет повреждения и утечки, внимание уделяют:

Наличию механических повреждений труб;
Нарушению уплотнений в сочленениях;
Соответствию количества рабочей жидкости необходимой норме;
Работе ножного рычага тормоза.

Механизм торможения УАЗ(469, 452):

Признак того, что пора выполнять манипуляции по прокачке, увеличенный рабочий ход ножного рычага тормоза, а так же выявление провалов при нажатии ножного тормоза. Кроме того, смазку меняют после проведения ремонта, или смены узлов, деталей механизмов. Не зависимо от обстоятельств, перелить тормозной концентрат ДОТ-4 и прокачать тормоза на УАЗ 469 и 452 надо раз в два года.

Артикульный номер и примерная цена на задние оригинальные колодки УАЗ Патриот

На автомобилях первых годов выпуска стояночный тормоз имел отдельный барабан с двумя колодками, артикул которых3160350701401, а цена от 800 до 1000 рублей. В 2014 году был провиден рестайлинг в результате которого с 2015 года ручник совмещен с основными задними тормозами. В 2021 году была проведена небольшая модернизация, которая существенно не затронула барабанный механизм.

Достоинства дискового механизма

Всем известно, что дисковый механизм тормозной системы является наиболее надежным, чем барабанный. Надежность заключается в том, что если во время эксплуатации на диск или фрикционную часть колодки попадает вода или мелкая частица, то устройство продолжает работу. О барабанных такого не скажешь, потому как даже капля воды, попавшая на колодку, снизит эффект торможения до нуля.

Кроме того, дисковые агрегаты имеют одну особенность — они хорошо и быстро охлаждаются, так как воздух проходит через специальные вентиляционные каналы. В результате колодки не прилипают к диску, и никогда не приведет к заклиниванию. Кроме того, на фоне колесных дисков из титановых сплавов лучше смотрятся именно дисковые тормоза. Поэтому владельцы внедорожников УАЗ Патриот принимают решение по переходу с барабанного механизма, на дисковый. Причем такой переход, возможно, произвести без необходимости посещения СТО, а сделать все своими руками. Но прежде чем приступить к рассмотрению вопроса о том, что для этого понадобится и как это сделать, рассмотрим, есть ли недостатки у дисковых тормозов на УАЗ Патриот?

Недостатки

Самым значимым недостатком является то, что конструкция дисковых тормозов является недешевой, поэтому такая даже самостоятельная установка обойдется в приличную сумму. Но, кроме этого, если и это вас не остановит от своей задумки, то также следует знать, что после замены потребуется вписать в техпаспорт автомобиля изменения. Прежде чем вписать, потребуется пройти испытания агрегата и после разрешения соответствующих служб, можно будет внести изменения в техпаспорт автомобиля УАЗ Патриот.

Только после того, как будет пройдена сертификация, вы сможете после такой переработки выезжать на своем автомобиле на трассу. Конечно, при первой остановке полицейского, он не станет рассматривать, какие у вас тормоза, но все же, нарушение закона РФ карается штрафом и лишением прав. Поэтому отнестись к такому вопросу переоборудования следует серьезно.

Комплект для установки дисковых тормозов

Где взять?

На пути замены барабанных на дисковые тормоза у автовладельцев внедорожника УАЗ Патриот возникает вопрос, а где же взять их? На УАЗ Патриот можно установить комплект дисковых тормозов от автомобиля ВАЗ-2110, но только следует учесть, что потребуется доработка системы, а точнее, прикрепить к ним привод троса ручника. Но в силу того, что вопрос данный является достаточно популярным, с недавнего времени в продаже появляются специальные комплекты для установки на УАЗ Патриот на задний мост.

В основу такового комплекта на задний мост внедорожника УАЗ Патриот входит диск с суппортом, а также специальное крепление PK DYMOS, которое предназначено для ручника. Суппорт для задних тормозов на УАЗ Патриот взят от ВАЗа. В комплекте дисковых тормозов для установки на задний мост прилагается инструкция, где подробно описан каждый шаг. Но производитель недоговаривает некоторые моменты, которые в итоге приходится дорабатывать самостоятельно или обращаться за помощью на СТО. Мы рассмотрим, что включает в себя установка дисковых тормозов на задний мост внедорожника, а также какие моменты необходимо доработать самостоятельно.

Монтаж

Для начала приобретается комплект изделий, которые будут устанавливаться на задний мост. После этого можно приступать к процессу, который включает в себя:

Извлекается заднее колесо и отвинчивается тормозной барабан.
Отвинчивается и извлекается ступица с подшипниками и сальником.
Отворачивается тормозной шланг от места его крепления со штуцером щита.
Теперь можно демонтировать барабан вместе с кожухом.
Монтируется кронштейн для закрепления суппорта и щитка. Фиксируются диски с помощью штатных креплений. Но здесь потребуется воспользоваться метчиком М10, для того чтобы прогнать резьбы фланца моста. Резьба имеется, но она залита краской, поэтому потребуется обновить ее.
Устанавливается на задний мост ступица, подшипники и сальник.
Устанавливается тормозной диск и закрепляется с помощью болтов.
Теперь можно установить суппорт, посадив его на планшайбу. После затяжки болтов необходимо проверить, чтобы диск свободно вращался.
Теперь можно соединить шланг с суппортом и установить трос ручника.
После этого потребуется отрегулировать натяжение троса и прокачать тормозную систему.

Причины износа тормозных колодок

Износ тормозной системы и последующая замена колодок является естественным процессом, потому что использование транспортного средства по своей природе связано с износом компонентов. Обычно, степень износа передней и задней осей может немного отличаться,по причине, что каждая подвергается различным нагрузкам, и, кроме того, эти системы имеют разные размеры и конструкцию

Основные причины неравномерного износа вызваны небрежностью или чрезмерной экономией на этом важном ремонте

Стоит помнить, что замена задних колодок в Москве, также как и замена передних колодок должна проводиться только с использованием качественных деталей, подробнее на странице: колесах ru цена контакты. В случае трещин на барабане, требуется замена дисков.

В типах автомобилей где установлен барабанный тормоз причиной их износа может быть неисправность в одном из цилиндров, которая из-за утечек или блокировки не работает должным образом. В ситуации, когда происходит этот тип поломки, стоит заменить дефектную часть. Не следует забывать о тщательной очистке всего механизма и правильной сборке.

Перечислим основные причины из-за которых происходит наибольший износ колодок

Чрезмерная тепловая нагрузка в результате интенсивного использования тормозной системы.
Новые тормозные колодки были установлены на изношенном тормозном диске
Неисправность тормозного цилиндра.
Деформация суппорта.
Направляющие тормозного суппорта не работают должным образом.
Слишком большой зазор в суппорте.
Чрезмерная нагрузка на автомобиль.
Неправильная посадка колодки в суппорте.
Поврежденный или неправильно выбранный суппорт.
Чрезмерное колебание внутри суппорта.

Процесс замены

Алгоритм замены накладок нового образца на машине 2021 г., оснащенной раздаточным редуктором «Деймос», состоит из этапов:

Установить упоры под передние колеса, а затем поднять домкратом заднюю часть машины. Установить под порог страховочную опору, предотвращающую падение автомобиля на землю при поломке домкрата. Рычаг стояночного тормоза находится в опущенном состоянии.
Отвернуть гайки крепления и снять колесо со ступицы.
Выкрутить винты, удерживающие тормозной барабан. Поскольку элементы ржавеют, то для откручивания используется зубило или ударная отвертка.

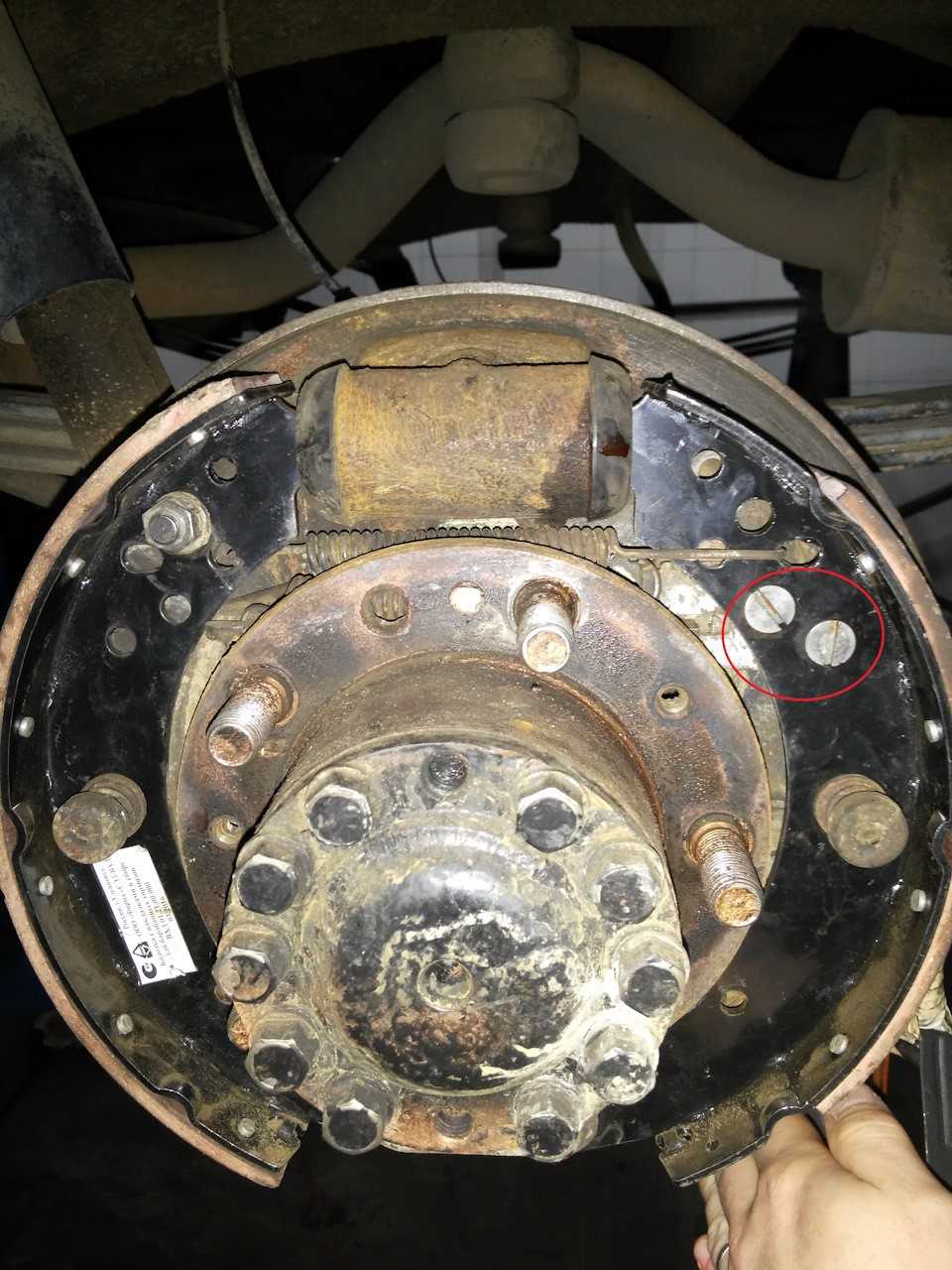

Стянуть внешний корпус тормозного механизма при помощи болтов М8, которые равномерно вкручиваются в штатные отверстия для крепления детали на ступице.
Осмотреть внутреннюю часть снятого тормозного узла. Если на поверхности имеется бортик (появляется в результате выработки детали), то он стачивается на токарном станке. При износе детали свыше регламентированного предела элемент подлежит замене. При эксплуатации изношенной детали происходит чрезмерный выход поршней из гидравлического цилиндра, что приводит к выдавливанию манжеты и заклиниванию узла.
Утопить поршни цилиндра, равномерно сжав тормозные колодки к центру. Рекомендуется отвернуть крышку бачка с жидкостью и откачать 10-15 мл вещества.
Отвернуть опорные пальцы, расположенные в нижней части колодок. Снять пружины, соединяющие колодки между собой и с рычагом привода стояночного тормозного узла.
Снять изношенные детали, а затем смонтировать на штатное место новые элементы. Перед началом установки из полости тормозного узла удаляются продукты износа колодок и грязь, осматриваются резиновые элементы тормозного цилиндра. При обнаружении разрывов или течи жидкости требуется заменить привод на деталь в сборе.
Установить в верхнее положение регулировочный клин (находится в верхней части колодок). Для удержания деталей используется отверстие, выполненное в основании колодки. В канал вставляется болт размера М8 или стальной стержень подходящих диаметра и длины. Клин и дополнительная пружина обеспечивают автоматическую корректировку зазора в процессе эксплуатации автомобиля.
Надеть на место пружины, а затем выполнить предварительную регулировку положения тормозных элементов. Определение позиции обеспечивает корректную работу стояночного тормоза и исключает вероятность трения фрикционных накладок о внутреннюю поверхность барабана при движении автомобиля.
Установить на штатное место чугунный корпус механизма, а затем выполнить 3-4 нажатия на педаль управления тормозной системой автомобиля. Для корректировки положения накладок необходимо развести элементы ключом на 6 мм, которым проворачиваются пальцы.

При настройке стояночного привода владельцы сталкиваются с проблемой заедания тросов в оболочках. Для восстановления работоспособности под чехол заливается жидкая смазка. Затем необходимо прижать рычаг, расположенный сзади механизма, к опорному диску. При опущенном рычаге производится нажатие на педаль, клин освободится и подтянется пружиной на 1 или 2 зуба, обеспечивая корректировку зазора между накладкой и поверхностью барабана.

На машинах со стандартной раздаточной коробкой (выпуска до августа 2013 г.), используется отдельный узел для фиксации автомобиля на стоянке. Для замены колодок основного тормоза требуется вывесить колесо и снять детали, закрывающие колодки. Конструкция узлов и методика снятия не отличаются от процедуры при обслуживании автомашины с редуктором «Деймос». Затем с кромки цилиндра снимается защитный колпак и отверткой демонтируется стяжная пружина. После разведения руками колодок пружина вынимается из посадочного места.

Снять боковые крепления колодок, удерживая стержень рукой и одновременно поворачивая тарелку на 90°. Извлечь пружину и фиксирующие элементы, а затем отвернуть крепления опорных пальцев.

Поскольку резьбовые соединения расположены под днищем машины, то для облегчения процедуры на поверхности наносится жидкость типа WD40. Вынуть пальцы, что позволит снять изношенные колодки совместно с пластиной опорных элементов.

Удалить грязь и осмотреть детали механизма, поврежденные или корродированные элементы подлежат замене. Перед сборкой на внутреннюю поверхность щита наносится тонкий слой тугоплавкой смазки для тормозных узлов, снижающий силу трения колодок при работе. После установки деталей производится регулировка зазора путем вращения опорных пальцев (расположены со стороны днища на щите). При корректной настройке колесо вращается свободно, не задевая о фрикционную накладку чугунным барабаном.

Замена задних колодок барабанная система

Барабанный тормоз, как следует из названия, состоит из барабана, который вращается вместе с колесом. Внутри него имеются две тормозные колодки, прикрепленные к не вращающемуся колесному диску, который также по незнанию называют тормозным диском, рабочая поверхность которого, расположена непосредственно рядом с рабочей поверхностью барабана. Основным преимуществом барабанной системы является очень простая, долговечная и относительно дешевая конструкция. Барабанные тормоза необходимо заменять только после пробега 100 000 километров, а в дисковых системах колодки требуют замены уже после 20 тысяч. Барабанные тормоза не требуют большого усилия для работы, поэтому нет необходимости устанавливать сложные вакуумные усилители тормозов. С другой стороны, эти тормоза подвержены перегреву и не склонны к самоочищению, поскольку пыль от изношенных колодок остается внутри барабана. Заменой колодок в барабанной системе должны заниматься исключительно механики СТО, чтоб не повредить ступицу колеса, особенно если зажимы заржавели и тормозной барабан нужно выбивать.
