«ока» 1111/11113 руководство по эксплуатации, техобслуживанию и ремонту

КШМ

Коленчатый вал представляет собой отливку из магниевого чугуна с последующей высокоточной обработкой рабочих поверхностей. Он имеет 3 коренных шейки и 2 – шатунных. 4 щеки вала, находящиеся между шейками, выполняют роль противовесов, снижающих вибрацию мотора при работе. Смазка рабочих поверхностей коленвала осуществляется посредством масляных каналов, проделанных внутри вала.

В передней части коленвала предусмотрены посадочные места под шестерню привода ГРМ и приводного шкива генератора. Сзади помимо фланца для крепления маховика располагается шестерня уравновешивающих валов.

Маховик – отлит из чугуна, зубчатый венец на него посажен «на горячую».

Особенностью маховика является возможность его «переворота». То есть, при сильном износе венца с одной стороны, маховик можно перевернуть, чтобы начать использовать неизношенную часть зубьев.

Уравновешивающие валы предназначены для снижения вибрации силовой установки (а вибрирует он значительно из-за синхронного хода поршней). Представляют они собой два вала, установленные параллельно коленвалу и взаимодействующие с ним посредством шестерен.

Статья в тему — Замена масла в двигателе ОКА

Примечательно, что шестерни изготовлены не из металла, а из текстолита или пластика. Поскольку особой нагрузки при работе эти шестерни не испытывают, то особая прочность им не требуется. К тому же использование текстолита и пластика позволило снизить общий вес силового агрегата.

Нижние головки шатуна, как и опоры коленвала, обрабатываются вместе с крышками. Чтобы при сборке не перепутать крышки и не установить их неправильно, имеются метки.

Модели, характеристики, место расположения

Конструкторы не стали для заимствовать стартер от других моделей ВАЗ, а сделали новый – под двигатели «Ока». Невозможность же унификации стартеров для владельцев этой малолитражки часто оборачивается проблемами, поскольку «родной» стартер – не особо надежный узел.

Основные характеристики модели 39.3708 таковы:

  • Мощность – 0,9 кВт;
  • Потребляемый ток – 230А;
  • Масса – 5 кг;

Монтируется этот узел с левой стороны мотора (по ходу движения) над КПП, выше же него располагается корпус термостата. Фиксация осуществляется всего двумя крепежами – болтом и гайкой, которыми стартер притягивается к корпусу сцепления. Такое расположение удобно тем, что можно демонтировать узел с авто, дополнительно ничего не снимая.

Модификации двигателей

Несколько слов о самых моторах этого авто. Изначально на «Ока» устанавливался агрегат с рабочим объемом всего 650 куб. см. Основой для его создания выступила установка от ВАЗ-2108 с 1,3-литровым агрегатом, но количество цилиндров было уменьшено до двух (в народе часто говорилось, что на «Оке» используется половина двигателя «Восьмерки»). Модель с эти мотором получила заводской индекс ВАЗ-1111.

Чуть позже начала выпускаться другая модификация – ВАЗ-1113, у которой объем повысили до 750 куб. см., а по сути, «переполовинили» 1,5-литровый агрегат той же «Восьмерки». Естественно, и менялись показатели по мощности мотора. У 650-кубового мотора этот показатель составлял 29,3 л. с., а на 0,75 литра – 33 л. с.

Модификация ВАЗ-1113 была самой массовой, поэтому в дальнейшем и будем ее рассматривать. Отметим также, что в последние годы выпуска «Ока» комплектовалась 1,0-литровым китайским мотором с 3-мя цилиндрами, но их было немного.

Неисправности и их признаки

Основными неисправностями подвески автомобиля ВАЗ «Ока» являются:

  • Износ и повреждения резинотехнических элементов (сайлентблоков, втулок, опорных шайб);
  • Утечка рабочей жидкости из амортизатора;
  • Износ шаровой опоры;
  • Повреждение пружины;
  • Износ верхней опоры;

Передняя подвеска оказывает прямое влияние на управляемость автомобиля, поэтому любые неисправности в ней негативно сказываются на поведении машины на дороге

Состояние же задней подвески хоть и в меньшей мере сказывается на управляемости, но ее техническое состояние также важно

Симптомами проблем являются:

  • Стук в передней подвеске, скрипы (при проезде участка с неровностями);
  • Недержание колеи (при движении на прямолинейном участке необходимо подруливать, чтобы сохранять траекторию);
  • Ухудшение управляемости;
  • Неравномерный износ шин;
  • Вибрация руля при торможении;

Есть и более специфические признаки, к примеру, явно заметный перекос авто, что бывает в случае с разрушением пружины.

Отметим, что некоторые симптомы могут указывать на неисправности в иных составляющих ходовки – колесных ступицах, рулевом управлении, тормозной системе. Поэтому для более точного определения причины нужна диагностика указанных узлов. После этого выполняется ремонт ходовой, который сводиться разборке ее узлов, дефектовке и установке новых запчастей взамен изношенных.

Износ расходных материалов – наиболее распространенная причина необходимости ремонта подвески. Сайлентблоки, втулки, шайбы обеспечивают гашение колебаний при работе подвески. Но эти детали изготовлены из резины, которая подвержена «старению», расслоению. В результате эффективность их работы снижается. Помимо окружающей среды на состояние резинотехнических элементов влияют также условия эксплуатации автомобиля.

Амортизаторы тоже не отличаются высокой надежностью, к тому же из-за чрезмерной «мягкости» работа этих компонентов на «Ока» оставляется желать лучшего. Самая распространенная их поломка – появление течи рабочей жидкости. Такая неисправность приводит к нарушению работоспособности детали. Реже встречаются повреждения штока или корпуса амортизатора.

Шаровая опора является нижней опорной точкой подвески, поэтому на не также приходятся достаточно серьезные нагрузки. Со временем этот шарнир изнашивается, что приводит к появлению стуков (при наезде на ухабы), ухудшению управляемости. Эта запчасть также неремонтопригодна и при критическом износе заменяется.

Диагностика

Первым этапом ремонта является определение, где возникла поломка – в цепи питания или самом узле. Делается это просто:

  • Автомобиль обездвиживаем ручником, устанавливаем на КПП «нейтраль»;
  • Открываем капот. Со стороны термостата отыскиваем стартер;
  • На втягивающем реле находим силовые контакты (две шпильки с гайками, к которым подходит проводка);
  • Берем отвертку с изолированной ручкой и замыкаем между собой контакты;

Если после замыкания электродвигатель начнет крутить, неисправность следует искать во втягивающем реле и цепи его питания. В случае же когда после описанной процедуры электродвигатель не запуститься или будет работать, но не развивая обороты, или же при срабатывании возникнут сторонние звуки – узел придется демонтировать с авто.

Проблемы с тормозами ВАЗ-11113 Ока

18 июля 2015, 17:21 #1

можно убрать тормозной регулятор? при торможении на скорости 50 — 60 км/час бьют колёса, тормозные диски проточены, колёса отбалансированы

18 июля 2015, 18:09 #2

А смысл уборки торм. регулятора. Что значит»бьют колеса». Вибрация при торможении. Тогда вот:»Деформация торм. диска.Повышенный осевой люфт колеса(износ подшипников передних колес или ослабление крепления гайки ступицы).Овальность торм. барабана.Накладка торм. колодки отслоилась от основания.Ослабла или сломана стяжная пружина задних тормозных колодок.»Колдун»(рег.тормжения)-ни при чем в данных случаях.

8 февраля 2021, 10:49 #3

Капает передний сальник ГТЦ и тормозуха попадает в ВУТ,раз в 2-3 недели приходится добавлять наперсток жидкости. можно ли устранить это»малой кровью»

ВУТ работает,тормоза в порядке..

8 февраля 2021, 12:22 #4

Glebz, 8 февраля 2021, 10:49, #3

Капает передний сальник ГТЦ и тормозуха попадает в ВУТ,раз в 2-3 недели приходится добавлять наперсток жидкости. можно ли устранить это»малой кровью»

ВУТ работает,тормоза в порядке..

«Малая кровь», обычно это ремкомплект от классики.

8 февраля 2021, 13:42 #5

Т.е. замена сальника ГТЦ,я так понял?Не понадобится ли прокачка системы(гемор)..

15 марта 2021, 10:14 #6

Можно ли заменить ГТЦ без последующей прокачки тормозов?Утверждают что можно заполнив ГТЦ тормозухой перед установкой(залив бачок жидкостью), закрыть каналы комплектными заглушками и трубки после отсоединения,после установки ГТЦ сняв загушки присоединить трубки. Удастся ли не допустить в таком случае попадания воздуха в систему. У кого есть опыт,кто что думает.

15 марта 2021, 10:25 #7

Glebz, 15 марта 2021, 10:14, #6

Можно ли заменить ГТЦ без последующей прокачки тормозов?Утверждают что можно заполнив ГТЦ тормозухой перед установкой(залив бачок жидкостью), закрыть каналы комплектными заглушками и трубки после отсоединения,после установки ГТЦ сняв загушки присоединить трубки. Удастся ли не допустить в таком случае попадания воздуха в систему. У кого есть опыт,кто что думает.

Важно, что бы не в бачке жидкость была, а из открученных трубок не вытекла. После монтажа цилиндра, трубки до конца не затягивать и дать жидкости «протечь» через соединения

Но воздух в системе все равно будет.

15 марта 2021, 10:44 #8

А жаль,хотелось бы обойтись без прокачки(важно!). Спасибо за совет!

Спасибо за совет!

17 марта 2021, 17:53 #9

а что мешает из шприца в концы трубок долить тормозухи, если она оттуда вытекла немного. сервисмены часто не делают прокачку. я лично за прокачку. но децл воздуха не повредит. имхо.

17 марта 2021, 18:10 #10

slawko, 17 марта 2021, 17:53, #9

а что мешает из шприца в концы трубок долить тормозухи, если она оттуда вытекла немного. сервисмены часто не делают прокачку. я лично за прокачку. но децл воздуха не повредит. имхо.

Зачем шприц? Пусть протечёт из ГТЦ, а воздух выйдет из недокрученых штуцеров.

Минеральные воды, раньше Печор

Toyota Yaris Ока 1113

17 марта 2021, 22:17 #11

Давненько сам-один прокачиваю тормоза (кстати, и на Урале).

Просто нужно представить себе тормозную жидкость в трубках, как гибкую проволоку.

Прозрачная трубка, емкость, наполовину со старой ТЖ, подходящая палка. Приоткрыл штуцер суппорта, нажал палкой педаль, упёр её в сиденье и бегом закрывать штуцер. И так неск раз на колесо, пока не кончатся пузырики в трубке. Всё! И не надо по десятку раз жамкать педаль тормоза.

Ну а куда деваться, когда один.

6 августа 2021, 14:09 #12

При нажатии на педаль тормоза при неработающем двигателе педаль доходит до начала торможения(колодки упираются в тормозные поверхности),затем при дальнейшем нажатии как-бы с мягким щелчком(ступенькой типа)проваливается еще на 5-10 мм. и далее педаль жесткая как и должно быть (и это при каждом нажатии).

Грешу что или подклинивает какой-то цилиндр(суппорт)или какая-то колодка (скорее задняя)за что-то цепляет,а может»колдун» виноват.В одну харю не могу вычислить причину Не хочется перетряхивать всю торм.систему( а видно придется-таки. )Мож у кого такое было или есть соображения по поводу.

FakeHeader

Comments 21

Вашпе ты упертый малый, шо в казани нет нормальных разновитковых пркжин на оку? Да лан ! Там контор было немало, да и любителей хватало, на край с мска заказал бы .

Ну мне пружины не от оки нужны… Любые пружины, рассчитанные и изготовленные на а/м ВАЗ-1111(3) ОКА на моем корыте будут постоянно лопаться, т.к. это не ВАЗ-1111(3) ОКА.

А не кажется, что при полученных результатах (неимоверной жесткости), овчина не стоит выделки?

Значительное снижение кренов в том числе даже без переднего стабилизатора? Смотря какие цели преследовать. На момент этих переделок я боролся за цепкость и устойчивость, маневренность, а не за комфорт. Цель достигнута. Теперь мне не нужна такая цепкость, я езжу гораздо спокойнее, поэтому буду переделывать подвеску под баланс между цепкостью и мягкостью.

А износ стоек ? Ведь они работают в меньшем диапазоне. Шток вырабатывается быстрее, я полагаю.

Понятия не имею. Герметичные они. Нельзя разобрать и посмотреть. Для сравнения — полный ход штока передней стоковой масляной стойки составляет от упора до упора всего 13см! У стоек delphi, что стоят у меня, ход штока от упора до упора составляет 15см. Но этого всё-равно слишком мало. Если пружины слишком мягкие — постоянные пробои подвески, удары в отбойники (это при том, что из состояния покоя до полного сжатия стойки (без учёта толщины отбойника) имеется всего 7см, в лучшем случае 8, и если из этого вычесть длину отбойника, даже отрезанного (допустим, 4см), то на ход сжатия из состояния покоя до контакта с отбойником остаётся всего 3-4см). Нельзя оставить из состояния покоя на ход сжатия, скажем, 10см, а на отбой 5см, потому что стойку при таком балансе постоянно бьёт на разрыв на любой мелкой ямке, кроме того ещё и отрыв колеса от дорожного полотна происходит, что вообще нас не устраивает.

Так что тут больно то не разгуляешься. Нужно просто искать стойки с полным ходом штока сантиметров 20… но общими габаритами такими, чтобы влезли в штатный корпус окушачьей стойки.

Для себя же я решил вопрос так, что буду искать и подбирать пружины с такими переменными характеристиками, чтоб при незначительных смещениях из состояния покоя (+-2.3см) сопротивление пружины росло не сильно (работа “мягких витков” с частой завивкой), но при отклонении от 2 до 6см упругость пружины нарастала на много резче, чтобы принять “удар” на себя и не дать подвеске с размаху долбануться в отбойник. При этом, нужно, чтобы пружина имела ограниченную разжатую длину (т.е. чтобы она не сильно в натяг вставала в стойку). Это нужно для того, чтобы пружина не била стойку на разрыв при провалах колеса в ямку.

Щас у меня пружина при полностью разжатой стойке свободно болтается, поэтому стойку на разрыв она не бьёт, но на сжатие у меня в пружине есть только жёсткие витки с редкой завивкой, поэтому очень и очень жёстко пружина принимает груз морды авто. Она, конечно, не даёт подвеске биться в отбойник, но на ступеньках удар в кузов ощущается весьма крепкий, потому что и пружина, и стойка очень жёсткие и передают нагрузку в кузов через одну точку — кинематически очень жёсткую опору стойки.

Для себя я пришёл к следующему сочетанию, которое планирую воплотить: пружина должна быть жёсткой, стойка должна быть по-мягче. Цель пружины — удержать кузов авто от сильного провала при съезде в яму или наезде на препятствие и не удариться в отбойник. Цель стойки — только погасить колебания кузова на пружине. Подвеска будет и мягкой, комфортной, и хорошо дорогу будет держать. Подогнать надо будет так, чтобы на сжатие и на разжатие оставалось примерно поровну — по 7-7,5см, и от классического отбойника придётся отказаться. Лучше использовать вместо него длинный бутерброд из многих слоёв вспененной резины… Она хорошо сжимается, поэтому удар в отбойник не должен быть слишком жёстким. Ну и вообще надо опору стойки переделывать. потому что в том виде, в котором она есть — это ни на грамм не смягчающий демпфер между стойкой и кузовом…

Отдельные узлы электрооборудования

  1. система питания, включающая в себя аккумуляторную батарею и генератор с регулятором напряжения ВАЗ-1111;
  2. система пуска двигателя, куда можно отнести стартер, реле стартера и соответствующие контакты выключателя зажигания;
  3. система зажигания, состоящая из катушки зажигания, датчика момента искрообразования, коммутатора, свечей зажигания, проводов высокого напряжения, реле зажигания и соответствующих контактов выключателя зажигания;
  4. система освещения и световой сигнализации, объединяющая в себе фары, фонари и соответствующие выключатели и реле;
  5. контрольные приборы с датчиками ВАЗ-1111;
  6. дополнительное электрооборудование, куда входят очиститель и омыватель ветрового и заднего стекол, система обогрева заднего стекла, электродвигатель отопителя, прикуриватель и звуковой сигнал.

Работой и включением всех систем управляют соответствующие выключатели и реле. Напряжение питания к большинству потребителей подводится через выключатель зажигания.

Схема генератора

  1. Аккумуляторная батарея;
  2. Стартер ВАЗ-1111;
  3. Генератор;
  4. Контрольная лампа разряда аккумуляторной батареи;
  5. Блок предохранителей;
  6. Реле выключателя зажигания;
  7. Выключатель зажигания.
  1. Аккумуляторная батарея;
  2. Стартер;
  3. Реле включения стартера;
  4. Выключатель зажигания.
  1. Реле зажигания;
  2. Колодка выключателя зажигания;
  3. Выключатель зажигания.

Бесконтактное зажигание

  1. Реле выключателя зажигания;
  2. Выключатель зажигания;
  3. Блок предохранителей;
  4. Коммутатор ВАЗ-1111;
  5. Датчик момента новообразования;
  6. Катушка зажигания;
  7. Свечи зажигания.

Распространённые неисправности карбюратора и их причины

  • карбюратор «стреляет». Это — наиболее распространённая неисправность, связанная с карбюраторами машин ОКА. Обычно проблема возникает из-за некачественного бензина. Из-за него в карбюратор начинает поступать слишком бедная топливная смесь, после чего водитель слышит под капотом громкий хлопок, напоминающий пистолетный выстрел. Для устранения проблемы следует слить некачественное топливо, сменить бензоколонку и почистить карбюраторные жиклёры;
  • избыток бензина в карбюраторе. Если в устройство поступает слишком много бензина, то завести автомобиль очень трудно: двигатель запускается, но тут же глохнет. Для устранения этой проблемы необходимо точно отрегулировать карбюратор, а если проблема не ушла — установить новый комплект свечей зажигания;
  • нет бензина в карбюраторе. Если бензин не поступает в карбюратор, то автомобиль просто не заведётся. Обычно топливо перестаёт поступать из-за засора в одной из камер устройства или из-за плохой регулировки. Решение только одно: снять карбюратор, полностью его разобрать и промыть;
  • в карбюраторе образовался конденсат. Эта проблема встречается редко, но не упомянуть о ней нельзя. Чаще всего конденсат появляется в карбюраторе зимой, в сильные морозы. После этого машина очень плохо заводится. Если завести всё же удалось, надо как следует прогреть двигатель в течение 10–15 минут. Обычно этого бывает достаточно для полного устранения конденсата.

Ремонт автомобилей своими руками

ВАЗ 1111 / 1113 Ока – руководство пользователя / инструкция по ремонту, обслуживанию и эксплуатации автомобиля.

Данная энциклопедия-справочник представляет собой полный перечень советов и рекомендаций по техническому обслуживанию и ремонту автомобилей у себя в гараже или на даче. Энциклопедия предназначена для владельцев автомашин, которые желают самостоятельно, не прибегая к услугам автомастерских, отремонтировать свой автомобиль или просто научиться правильно за ним ухаживать. У вас стучат тормоза, вибрирует руль или слишком шумно работает двигатель и вы думает, что в автомастерской с Вас возьмут слишком много денег, тогда это энциклопедия для Вас. Вы научитесь определять неисправности в автомобиле по странным звукам, вибрации и другим признакам. А также правильно эксплуатировать Вашего железного друга, чтобы как можно реже залезать под капот. В руководстве дается пошаговое описание процедур по эксплуатации, ремонту и техническому обслуживанию Автомобилей ВАЗ-1111 «Ока» с подробными иллюстрациями и удобным меню. Подробно описываются все необходимые инструменты для каждого вида ремонта и некоторые не очевидные тонкости. А также справочные величины, моменты затяжек и многое другое.

Автомобили «Ока» благодаря компактным размерам и стабильной работе силового агрегата были довольно популярны в России на протяжении последних десятилетий. И сегодня их эксплуатация не вызывает у владельцев нареканий. Однако со временем каждое транспортное средство будет нуждаться в качественном ремонте и регулировке основных параметров работы. В частности, карбюратор на «Оке» является самым чувствительным агрегатом в оснащении автомобиля, поэтому требуется к себе особого внимания.

Настройка холостого хода

Пропадание холостого хода, нестабильность малых оборотов, частая остановка двигателя доставляют немало хлопот автовладельцам, для устранения подобных неисправностей приходится снимать карбюратор. Но в некоторых случаях можно обойтись и без разборки/ сборки КУ, ограничившись только продувкой.

Прочистку канала ХХ можно выполнить следующим образом:

  • заглушив двигатель, сняв КВФ и отсоединив питающий провод, отворачиваем электромагнитный клапан ХХ;
  • затыкая пальцем руки канал в том месте, где вывернули электромагнитный клапан (ЭМГ), запускаем ДВС, подгазовываем, даем мотору некоторое время поработать;
  • продуваем жиклер и сам ЭМГ, ставим детали на место, подсоединяем проводок;
  • винтом количества немного добавляем оборотов, выполняем запуск мотора;
  • если прочистка прошла успешно, движок уже будет функционировать на холостом ходу, но с повышенными оборотами;
  • теперь, заворачивая винт качества, производим регулировку топливной смеси, закручиваем до тех пор, пока двигатель не начнет несколько сбавлять обороты и «сбоить»;
  • чуть откручивая винт качества, добившись устойчивости функционирования движка, винтиком количества устанавливаем ХХ в пределах положенной нормы (850-900 об/мин).

Если продувка не помогла, тогда уже нужно снимать карбюратор, производить его разборку и капитальную чистку. Когда топливный расход завышен, можно поэкспериментировать с ХХ, например, купить в автомагазине жиклер ЭМГ меньшего сечения и установить его вместо штатной детали.

Блок реле и предохранителей ОКА

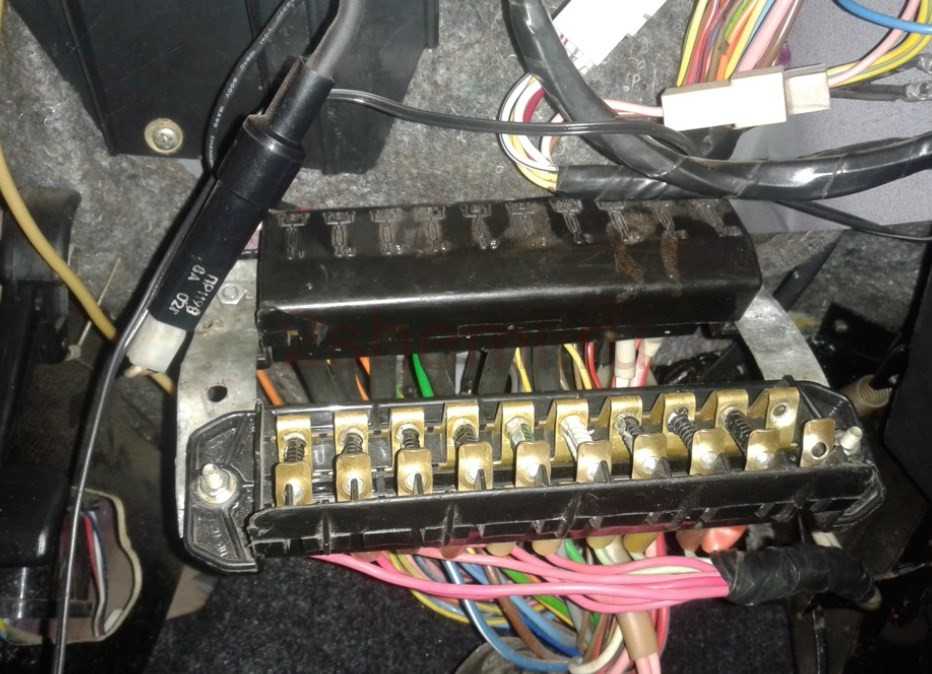

Блок предохранителей авто

Блок предохранителей находится в салоне автомобиля под панелью приборов, с левой стороны от рулевой колонки. Сверху закрыт крышкой с защёлкой.

1 (16А) — Электродвигатель вентилятора отопителя / Реле (обмотка) и датчик включения электродвигателя вентилятора системы охлаждения двигателя / Реле (обмотка) включения обогрева заднего стекла / Электродвигатели очистителя и омывателя заднего стекла и омывателя ветрового стекла.

2 (8А) — Электромагнитный клапан карбюратора / Реле и электродвигатель очистителя ветрового стекла / Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) / Контрольная лампа указателей поворота / Задние фонари (лампы света заднего хода) / Обмотка возбуждения генератора (при пуске двигателя) / Контрольная лампа воздушной заслонки карбюратора / Реле-прерыватель и контрольная лампа стояночной тормозной системы и недостаточного уровня тормозной жидкости / Контрольная лампа давления масла / Контрольная лампа разряда аккумуляторной батареи / Указатель температуры охлаждающей жидкости / Указатель уровня топлива с контрольной лампой резерва.

3 (8А) — Левая фара (дальний свет) / Контрольная лампа дальнего света фар.

4 (8А) — Правая фара (дальний свет).

5 (8А) — Левая фара (ближний свет).

6 (8А) — Правая фара (ближний свет).

7 (8А) — Левая фара (габаритный свет) / Левый задний фонарь (габаритный свет) / Фонари освещения номерного знака / Контрольная лампа габаритного света.

8 (8А) — Правая фара (габаритный свет) / Правый задний фонарь (габаритный свет) / Лампа освещения комбинации приборов / Лампа освещения прикуривателя ВАЗ-1111.

9 (16А) — Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации / Элемент обогрева заднего стекла и реле (контакты) его включения.

10 (16А) — Электродвигатель вентилятора системы охлаждения двигателя и реле (контакты) его включения / Звуковой сигнал / Штепсельная розетка для переносной лампы / Плафон освещения салона / Задние фонари (лампы стоп-сигнала) / Прикуриватель.

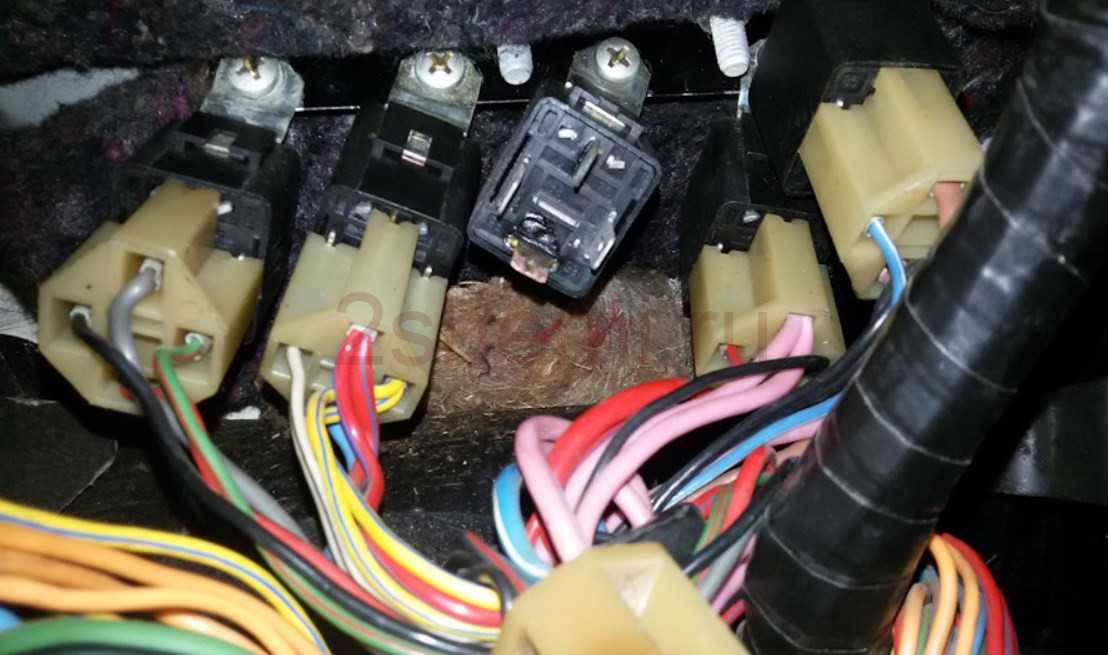

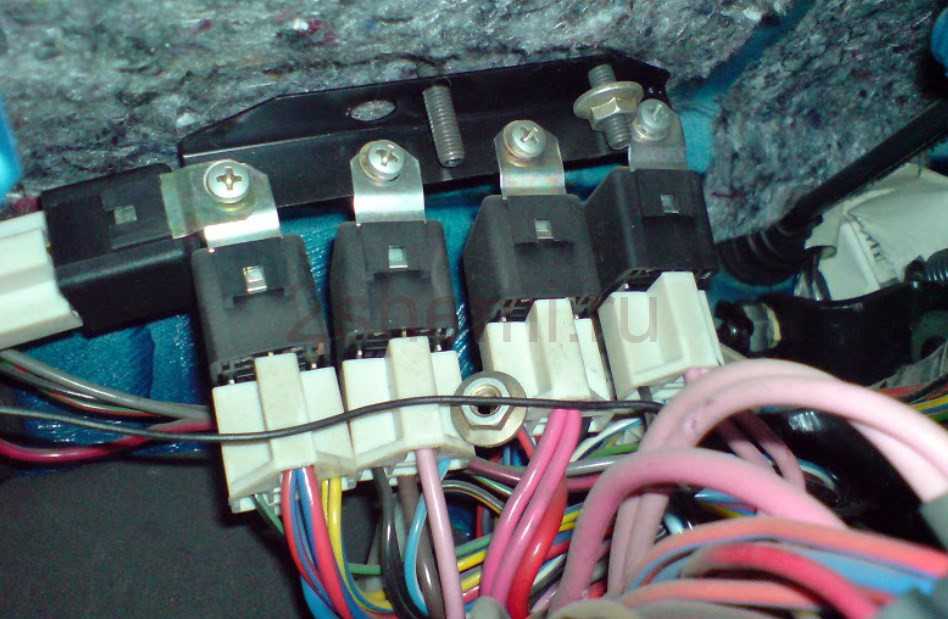

Блок реле автомобиля

Блок из пяти реле находится в салоне автомобиля под панелью приборов, с левой стороны от рулевой колонки. Также бывают дополнительно размещённые реле.

  1. Реле электровентилятора радиатора двигателя
  2. Реле ближнего света фар
  3. Реле дальнего света фар
  4. Реле стартера ВАЗ-1111
  5. Реле обогрева заднего стекла

Реле переднего стеклоочистителя (РС-514 (2101-5205150)) расположено под обивкой, левой боковины. Реле контрольной лампы стояночного тормоза (РС-492 (2101-3803150)) расположено за комбинацией приборов, рядом с реле указателей поворота. Реле зажигания (90.3747-10 / 113.3747-10 / 2105-3747210-20) закреплено саморезом изнутри панели приборов. Реле аварийной сигнализации и указателей поворота (494.3747 / 2105-3747010-01) расположено за комбинацией приборов.

Замена колодок спереди

Следующая операция технического обслуживания тормозов, которую периодически придется выполнять – замена расходных материалов, в частности – тормозных колодок.

Поскольку на малолитражке используется два типа рабочих механизмов, то следует знать, как правильно поменять тормозные колодки на «Ока».

На передних колесах эта операция выполняется так:

  • Авто обездвиживаем;
  • Выдомкрачиваем колесо, на котором меняются колодки;
  • Снимаем колесо;
  • Из кронштейна на амортизационной стойке выводим тормозной шлаг;
  • Отгибаем усики стопорных колец, предотвращающих самовольное раскручивание болтов крепления суппорта;

zamena-kolodok-speredi

Замена передних колодок

Замена передних колодок

  • Выкручиваем крепежи суппорта;
  • Снимаем суппорт и подвешиваем его на стойке с помощью проволоки (чтобы резиновый шланг не был натянут);
  • Извлекаем изношенные колодки;

Замена передних колодок

Замена передних колодок

Замена передних колодок

  • Перед установкой новых колодок «утапливаем» поршень в рабочем цилиндре, чтобы суппорт смог «сесть» на новые колодки;
  • Собираем узел обратно.

Аналогично разбирать механизм придется, если необходима замена тормозного диска «Ока». То есть, чтобы его снять, предварительно следует демонтировать суппорт, а после:

  • Выкручиваем крепление направляющей колодок и снять ее;
  • Откручиваем болт крепления диска к ступице;
  • Снимаем диск вместе с дистанционным кольцом (при необходимости их можно сбить, используя молоток и деревянную наставку);

Замена передних колодок

Замена передних колодок

Далее остается только собрать все обратно, установив новый диск.

Диагностика

Любая неисправность компонентов подвески сказывается на геометрических параметрах этой составляющей (изменению углов схождения, развала, продольного наклона оси поворота). Следствием нарушения геометрии является ухудшение управляемости авто, неравномерному износу шин.

Диагностика подвески – операция несложная. На СТО ее выполняют на специальных стендах, но ее вполне можно сделать и своими руками.

При осмотре следует уделять внимание на все резинотехнические элементы. Трещины на них, расслоения будут указывать на износ расходника и необходимость его замены

После осмотра диагностика выполняется так:

  • Ставим авто на смотровую яму;
  • Забираемся под авто и берем монтировку;
  • Вставляем монтировку между поперечным рычагом и подрамником. Раскачиваем рычаг;
  • Таким же образом проверяем состояние стойки стабилизатора;
  • Вывешиваем передок авто;
  • Взявшись за колесо раскачиваем его в поперечном направлении (тянем «от себя-на себя»);

Прикладывая усилие осуществляется проверка люфтов в местах соединения (в исправной подвеске их быть недолжно). Если же люфты есть, они проявиться в виде стуков. Таким образом проверяются ключевые места соединения – рычагов к кронштейнам и ступице, верхней опоры к кузову, а также состояние шаровой опоры.

Таким же образом проверяется и задняя подвеска – но в ней усилие следует прикладывать к поперечинам балки, чтобы проверить состояние сайлентблоков.

Если в ходе диагностики выявлены люфты, осуществляется ремонт подвески, сводящийся к ее разборке, дефековке и установке новых запчастей.

Проверка технического состояния

Очищают все детали и внимательно проверяют их состояние: нет ли признаков износа, повреждений или коррозии

Особое внимание обращают на поверхность поршня и цилиндра. При их износе, повреждении или сильном корродировании заменяют цилиндр и поршень

С корпуса цилиндра коррозию удаляют проволочной щеткой.

Проверяют направляющие пальцы 7 (см. рис. 131) и их чехлы 8. Убеждаются, что на пальцах нет коррозии и повреждений, что они не заедают в отверстиях направляющей. Пальцы должны перемещаться свободно. В случае их коррозии и повреждений заменяют пальцы и защитные чехлы новыми.

Проверяют состояние тормозного диска. На его рабочей поверхности не допускаются задиры и глубокие риски, а также другие повреждения, от которых увеличивается износ накладок или уменьшается эффективность торможения. Проверяют толщину диска, которая должна быть не менее 7,8 мм. Если толщина менее указанной, заменяют диск. Допускается шлифовка или проточка диска, но при этом обе стороны должны обрабатываться на одинаковую глубину, а толщина диска не должна быть менее 7,8 мм.

Тормозные колодки заменяют новыми при износе накладок до толщины 1,5 мм. Колодки заменяют одновременно на обоих тормозных механизмах (обе пары колодок). Проверяют состояние поджимных пружинок колодок. При потере упругости или их поломке заменяют пружины.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Ваше авто 007
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
