Регулировка клапанов 2101, 2107

Типовые неисправности мотора

В отличие от эталона, двигатель 21011 спроектирован под среднее октановое число, бензин А-76 как на моторе 2101 использовать не рекомендуется. При обрыве приводной цепи ГРМ поршень стандартно гнет клапана, что является общей проблемой для ДВС АвтоВАЗа, за редким исключением (например, 2105). Основными неисправностями являются:

Устранение
Дым сизого цвета
порыв прокладок ГБЦ, клапанных сальников или втулок износ колец
замена уплотнений, колец и расходников

Перегрев ДВС
поломка термостата либо вентилятора
установка нового навесного оборудования

Расход масла увеличивается
выработка поршней/цилиндров, протечки в клапанных крышках
установка следующего ремонтного размера поршней и колец, замена прокладок

Стук
вкладыши шатунов, подшипники кривошипа, увеличение зазора клапанов
замена расходников после диагностики

В принципе простая для сегодняшнего уровня развития ДВС схема двигателя облегчает самостоятельное обслуживание модели привода 21011. В инструкции изготовителем четко указано, какое масло рекомендовано эксплуатировать, приведено описание параметров ДВС.

Двигатель УМЗ — 341 для мотоблока Агро — технические характеристики, инструкция, неисправности

В 1999 г. ОАО Уфимское моторостроительное производственное объединение» приступило к изготовлению карбюраторного двигателя нового поколения УМЗ — 341, разработанного заводскими специалистами. Этот одноцилиндровый четырехтактный двигатель мощностью 8 л.с. по всем параметрам соответствует лучшим мировым аналогам, а в России ему просто нет равных. Первоначально он создавался для мотоблока «Агрос».

Двигатель для мотоблока Агро УМЗ-341 — руководство по эксплуатации скачать

Каталог запчастей двигателя УМЗ-341 и УМЗ-341Э — скачать

Для перевода двигателя на бензин Аи-92 необходимо заменить свечу А11-3 на свечу А17В и отрегулировать угол опережения зажигания, сместив его на 2 градуса против часовой стрелки.

Методическое указание по переводу двигателя УМЗ — 341 и его модификаций на бензин Аи-92 / Аи-80 от производителя скачать (эта информация с сайта завода производителя)

Подробные технические характеристики двигателя УМЗ-341

Двигатели рассчитаны на эксплуатацию в следующих условиях:

— температура окружающего воздуха от минус 20 до плюс 40°С.

— относительная влажность окружающего воздуха до 98% при температуре плюс 25°С

Двигатели УМЗ-341 и УМЗ-341Э представляют собой одноцилиндровый, четырехтактный, бензиновый, карбюраторный двигатель с верхним расположением клапанов, искровым зажиганием, с горизонтальным расположением вала двигателя, с наклонным расположением цилиндра, имеет центробежный всережимный регулятор оборотов уравновешивающий вал.

Двигатель УМЗ-341 предназначен для установки на мотоблоке Агро производства ОАО»УМПО», поставляемый на внутренний рынок и на экспорт в страны с умеренным климатом

Двигатель УМЗ-341 Э изготовлен на основе базовой модели УМЗ-341 и предназначен для привода электроагрегата АБ-4.

РЕГУЛИРОВКА ДВИГАТЕЛЯ

Регулировка карбюратора УМЗ-341

Регулировка карбюратора двигателя производится в случае неустойчивой работы двигателя

1 Запустить двигатель и прогреть его без нагрузки от 2 до 3-х минут.

2 Вывернуть винт регулировочный холостого хода 8 (рисунок 3) до положения, при котором двигатель начинает работать неустойчиво медленно заворачивая винт, добиться устойчивой бесперебойной работы двигателя

3 Вращением упорного винта 10 установить дроссельную заслонку в положение наименьшего открытия, при котором двигатель устойчиво работает на минимальной частоте вращения холостого хода, затем вращением регулировочного винта 12 добиться максимального увеличения оборотов двигателя. Упорным винтом 10 отрегулировать регламентированные обороты

4 Если бензин переливается через поплавковую камеру карбюратора необходимо снять поплавковую камеру и проверить состояние поплавка, запорной иглы, седла клапана

Карбюратор

Регулировка тепловых зазоров клапанов на двигателе УМЗ- 341

Регулировку зазоров между клапаном и коромыслом производить на холодном двигателе в следующей последовательности

— снять крышки 4 и 5 головки цилиндра и стартер;

— проверить затяжку гаек крепления головки цилиндра;

— установить поршень в верхнюю мертвую точку (ВМТ) такта сжатия,

— отпустить контровочную гайку 6 и втулку 7 коромысла 8 и, вставив пластину щупа 0.08 или 0,1 мм между пятой коромысла 8 и торцем клапана 3, затянуть втулку 7 так, чтобы пластина щупа проходила в зазор без закусывания затянуть контровочную гайку 6;

— проверить тепловые зазоры между пятой коромысла и торцем стержней впускного и выпускного клапанов

Установить крышки головки цилиндра и стартера на место, закрепив гайками.

Примечание: Для более точной установки поршня в верхнюю мертвую точку необходимо снять кожух вентилятора и совместить метку»Э”на торце маховика со штифтом “Г «на корпусе картера (рисунок 1 лист З).

Устройство двигателя

Неисправности двигателя

Приводим первый лист возможных неисправностей и методов их устранения из руководства пользователя, боле подробно вы узнаете изучив инструкцию полностью.

Замена двигателя УМЗ 341 на мотоблоке Агро на китайский двигатель Lifan — видео

Как заменить двигатель УМЗ-341 установленный на мотоблоке Агро на Lifan? Многие хотят заменить этот двигатель на более современный, для них очень полезное видео.

В данной статье описана регулировка мотоблока, а именно основных его частей: карбюратора, клапанов и топливной системы. Процесс это нелегкий, поэтому мы также приложили несколько фото и видео.

Видео «Наглядное пособие по замене прокладки ГБЦ»

Пользователь Вячеслав Кравченко предлагает ознакомиться с процессом замены прокладки головки блока цилиндров на примере шестнадцатиклапанной «Десятки».

Многие владельцы предпочитают самостоятельно ремонтировать авто, поэтому им будет полезно знать, как производится замена прокладки ГБЦ на ВАЗ 2110 (2112) 8 и 16 клапанов. Эта деталь в общей конструкции двигателя играет важную роль. Выполнить самостоятельно такую операцию возможно, но потребуется применение специального динамометрического ключа для затяжки болтов крепления головки к блоку цилиндров. В большинстве гаражных кооперативов его можно легко отыскать.

Замена прокладки ГБЦ на ВАЗ 2110 (2112) 8 и 16 клапанов

производится при каждом снятии головки с блока цилиндров. Это предусмотрено условиями технического обслуживания, эксплуатации и ремонта этого автомобиля. Процедура выполнения замены сама по себе важная, но примерно одинаковая, за редким исключением, для всех моделей машин. Поэтому, считаем, статья будет полезной для многих владельцев авто.

Что она собой представляет?

Эта деталь двигателей внутреннего сгорания служит уплотнителем места, в котором происходит соединение ГБЦ с блоком цилиндров. На двигателе имеется ещё одна прокладка, которая уплотняет крышку клапанного механизма с ГБЦ. Путать эти детали между собой нельзя, это совсем разные изделия, их конструкция, назначение и применение разное.

Этой деталью происходит уплотнение сразу трёх раздельных, но связанных между собой систем двигателя. Это системы смазки, охлаждения и газораспределения. Именно из-за этого к ней применяются весьма высокие требования. В процессе сжатия топливной смеси в камере сгорания создаётся высокое давление, поэтому после каждого снятия ГБЦ нужно производить замену прокладки.

Если её использовать повторно, это может привести к её прогоранию, в результате которого произойдёт смешивание моторного масла с охлаждающей жидкостью. Это значит, что придётся менять кроме неё ещё и моторное масло с фильтром, и тосол в системе охлаждения. Производится несколько разновидностей таких изделий:

Прокладки, изготовленные на безасбестовой основе, их характеризуют как изделия, которые хорошо восстанавливаются и имеют минимальную усадку;
Изделия, изготовленные на основе асбеста . Отмечается их высокая термостойкость, наличие упругости и эластичности. Рекомендованы они для использования в качестве рем комплектов;
Прокладки из металла . Считаются сегодня изделиями, которые обладают высокой эффективностью и качеством, позволяют равномерно распределять создаваемое давление по всей уплотняемой поверхности.

Повод для её замены

Причин для этого может быть много, как для машин с пробегом, так и для новых автомобилей. В большинстве случаев предсказать сроки её замены невозможно. Имеются отдельные признаки, по которым можно судить о необходимости такой операции, однако часто это наступает внезапно.

Давайте рассмотрим несколько, наиболее часто встречающихся, признаков:

Замечено появление капель моторного масла или охлаждающей жидкости в месте уплотнения головки и блока;
Наличие выхлопа белесого цвета из выхлопной трубы является свидетельством проникновением охлаждающей жидкости из-за прогара прокладки;
При проверке уровня масла на щупе замечено , это признак попадания ОЖ в систему смазки;
Наличие масляных пятен в ОЖ, которые можно заметить в расширительном бачке или радиаторе;
Пузырение охлаждающей жидкости является свидетельством прорыва выхлопных газов через прогар прокладки в систему охлаждения двигателя.

Проверка и регулировка

Таблица показывает, что после установки в 4 цилиндре ВМТ проводится проверка и регулировка 8 и 6 клапанов. То есть:

Ищем 8-й клапан. Для этого ведем отсчет от приводной шестерни распред. вала, то есть с передка двигателя. Получается, что 8 клапан – последний;
Устанавливаем щуп между рокером и кулачком распределительного вала. При нормальном зазоре он между ними должен входить с небольшим натягом, то есть должно иметься небольшое, но ощутимое сопротивление;
Если измерительная пластина не входит, или наоборот – не испытывает никакого сопротивления, то выполняется регулировка;
Сбоку на рокере имеются гайка под ключ 17. Которая навинчена на болт с головкой на 13. Этим болтом осуществляется регулировка, а гайка исключает самовольное вывинчивание регулировочного элемента. Для регулировки отпускаем гайку на 17, придерживая вторым ключом болт. Затем этот болт вращаем, что позволяет изменить его длину, и как следствие – зазор между ним и рычагом. А поскольку рокер расположен на оси, то и с другой его стороны зазор измениться. Путем вращения болта добиваемся необходимого зазора (щуп ходит с усилием), удерживаем его в таком положении и контрим гайкой.
Проверяем правильность регулировки. Если при затяжке контргайки все же болт сместился и зазор нарушился, повторяем действия по регулировке.
Переходим к 6 клапану и делаем все то же самое – проверяем зазор, при надобности регулируем и снова делаем проверку.

Это был описан порядок регулировки клапанов ВАЗ-2105 на примере одного положения коленчатого вала и двух клапанов. Но осталось еще 6 клапанов и согласно таблице – 3 положения коленчатого вала.

Чтобы отрегулировать следующие два клапана – 4-й и 7-й нужно провернуть колен. вал на 180 градусов, что будет соответствовать ВМТ 3-го цилиндра. При этом контролировать угол проворота по нему будет неудобно. Вот здесь пригодится маркер. Дело в том, что 180 град. поворота коленчатого вала соответствует углу проворота бегунка трамблера на 90 град. То есть на торце корпуса можно нанести 4 метки удаленных на одном расстоянии по окружности, начиная от нулевого положения (ВМТ 4-го цилиндра).

А затем уже по имеющимся меткам устанавливаем сначала угол коленчатого вала в 180 град. (проверяем и регулируем 4-й и 7-клапана), затем 360 град. (1-й и 3-й клапана) и 540 град. (5-й и 2-й).

После всех регулировочных работ устанавливаем снятые элементы на двигатель.

Особенности конструкции

Первоначально на этапе проектирования особенностью для двигателя стало верхнее расположение распредвала:

ход поршня снизился на 5,5 мм в сравнении с эталоном Фиат 124;
диаметр цилиндра увеличился на 3 мм.

Эта модернизация обеспечила приемистость и быстрый набор скорости. Кроме того, двигатель 2101 имел следующие нюансы конструкции:

цепная передача ГРМ;
недоработанные модели карбюраторов;
капитальный ремонт через 20000 км пробега.

Сразу после выпуска первого ДВС этой серии производитель АвтоВАЗ выпустил мануал, в котором указал, какое масло в двигатель заливать, и привел описание параметров ДВС для увеличения ресурса движков. Таким образом, у владельцев следующих трех поколений моторов не возникало вопросов, какое масло лить, и в каком количестве.

Модель работы механизма газораспределения

Свежая топливно-воздушная смесь насыщает цилиндр через впускные окна. Отработанные же газы выходят через выпускные. Эти два взаимосвязанных процесса должны стабильно происходить в определенные промежутки времени. В связи с этим, необходимо периодически проводить регулировку впускных и выпускных клапанов на ВАЗ 2101, обеспечивая тем самым надежную и продуктивную работу двигателя.

Распределительный вал определяет, когда необходимо проделать один из вышеупомянутых переходов. Он состоит из спрофилированных по определенному закону кулачков. Именно последние, постоянно контактируя с коромыслами, подают команды на закрытие или открытие отверстий. Энергия для функционирования механизма передается от коленвала двойной цепью.

Особенности замены ПГБЦ на заднеприводных ВАЗ

На автомобилях ВАЗ-классика устанавливаются двигатели моделей 2101, 2103, 2105 и 2106, и машины ВАЗ 2106/2107 могут комплектоваться любым из этих моторов. Принцип замены ПГБЦ на всей «Классике» практически одинаковый, с одной небольшой разницей – ДВС 2105 имеет ременную передачу, на всех остальных силовых агрегатах ВАЗ устанавливается цепь ГРМ.

Если датчик на щитке приборов показывает температуру выше нормы, вовсе не обязательно дело может быть в пробитой прокладке ГБЦ. Перегрев также происходит по следующим причинам:

неисправен водяной насос (оборвана крыльчатка);
не натянут или оборвался ремень генератора;
не работает нормально термостат;
не открывается клапан пробки радиатора.

Есть признаки, по которым можно определить, что ПГБЦ прогорела:

на работающем двигателе из трубы глушителя идет белый густой дым (пар);
тосол из радиатора уходит, но нигде не подтекает;
моторное масло в картере побелело, то есть, охлаждающая жидкость попадает в масло;
двигатель троит, работает на двух и трех цилиндрах;
антифриз «выкидывает» из радиатора.

Характеристики двигателя

Кроме «Копейки», мотор 21011 устанавливался также на модели ВАЗ-2101, ВАЗ-2102, ВАЗ-2103, ВАЗ — 2105, ВАЗ-2106. Данный ДВС стал весьма распространённый и популярный на классическом семействе транспортных средств производства Волжского автомобильного завода.

Для двигателя ВАЗ 21011 характерно верхнее расположение распределительного вала. Система охлаждения закрытого типа с принудительной циркуляцией и вспомогательным охлаждением. Чуть позже машины с этим мотором комплектовались электровентилятором с датчиком температуры.

К силовому агрегату крепилось сцепление сухого типа и коробка передач на 4 ступени с механическим переключением. Для повышения эффективности использования силового агрегата многие автомобилисты устанавливали 5-МКПП Вазовского производства.

Двигатель ВАЗ 21011 имеет следующее технические характеристики:

Наименование	Показатель
Объем	1,3 литр (1294 см куб)
Количество цилиндров	4
Количество клапанов	8
Топливо	Бензин
Система впрыска	Карбюратор
Мощность	69 л.с.
Расход топлива	7,8 л/100 км
Диаметр цилиндра	79 мм

Обслуживание силового агрегата достаточно простое. Замена масла и масляного фильтрующего элемента предусмотрена каждые 10 000 км пробега. Как и у всех автомобилей «Классика» на данном движке необходимо менять воздушный фильтр каждые 20 000 км. При этом каждое второе техническое обслуживание требует диагностики зажигания и состояния карбюратора.

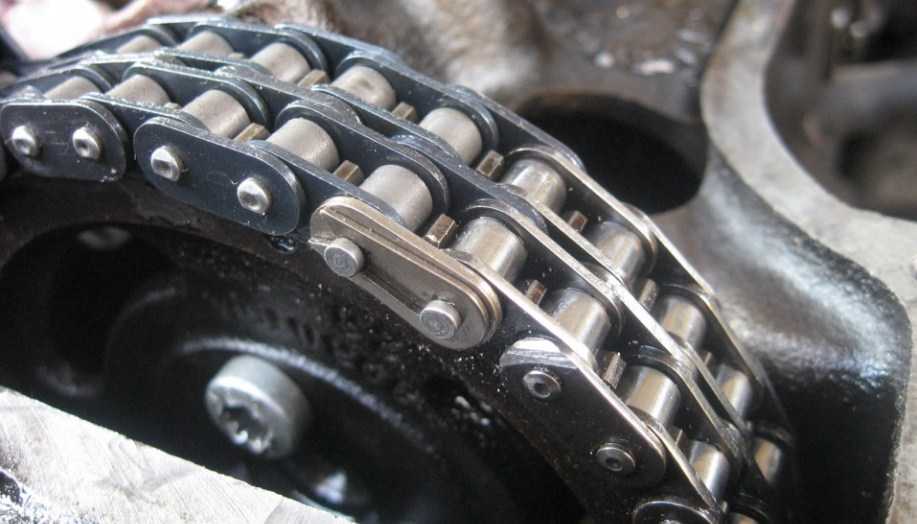

Ваз 2105 — как натянуть цепь привода распредвала

Появление металлического стука в передней части двигателя, который особенно ярко выражен при наборе оборотов, говорит о возможном вытяжение цепи привода распределительного вала ваз 2105. В этом случае необходимо принимать меры по ее регулировке и в случае если она уже достаточно сильно вытянулась, то придется ее менять. Мы же разберем процесс регулировки натяжения.

Цепь привода распредвала находится в передней части двигателя под крышкой. С помощью цепи осуществляется передача крутящего момента от звездочки коленчатого вала на звездочку распредвала и звездочку вспомогательных устройств. Механизм привода состоит из:

Мотор Ваз 21083

Перед тем, как рассмотреть характеристики на двигателях Ваз совершенно нового принципа, стоит уделить внимание и таким переходным агрегатам, как 2108, 2110 и 2111, поскольку именно с них началась эра впрыска топлива инжектором и рождение переднего привода. Оба этих мотора устанавливаются на моделях 2108, 21083, 2109, 21099, поэтому в настоящее время очень популярна замена старого карбюраторного мотора на инжекторный, ввиду многочисленности плюсов последнего

Оба этих мотора устанавливаются на моделях 2108, 21083, 2109, 21099, поэтому в настоящее время очень популярна замена старого карбюраторного мотора на инжекторный, ввиду многочисленности плюсов последнего.

Принципиальное отличие мотора 21083 , как и его предшественника 2108 было в том, что он должен был быть поперечным в размещении из-за переднего привода. Принципиально новая поршневая, в которой использовался специальный микропрофиль, удерживает смазку намного лучше, чем ранние 2103, которые были покрыты оловом.
ДВС 21083 дорабатывается диаметром цилиндра до 82 мм, рабочим объемом до 1500 см3, максимальная мощность при этом из 65 л. с. увеличивается до 68, а крутящий момент с 95 до 100,5/3400.
Привод ГРМ двигателей Ваз 8-ого семейства становится ременным, в отличие от 2103, где все еще была цепь. Качество этого изменения, безусловно, является спорным, но каждый автолюбитель находит положительные и отрицательные стороны в любом типе привода ГРМ.
К новинкам двигателей Ваз 2108 и 21083 можно отнести и новый карбюратор, который становится намного экономичней предшественника, совершенно иной масляный насос, привод которого идет от коленвала; бензонасос, у которого патрубки отвода и подвода на одной линии, а также конструктивно иной водяной насос.

Технические характеристики

Двигатель «2101» — родоначальника для всех моделей — карбюраторный. Распредвал имеет верхнее расположение. Привод механизма газораспределения цепной. Ресурс мотора более 18 тысяч километров. Собранный двигатель совместно со сцеплением и КПП крепится к передней и задней поперечинам через три амортизационные опоры. Сцепление сухое постоянно замкнутое, однодисковое. Подвеска независимая с пружиной и амортизатором телескопического типа.

Технические характеристики

Силовой агрегат
Модель двигателя	2101
Диаметр цилиндра и ход поршня, мм	76х66
Рабочий объем, л	1,2
Степень сжатия	8,5
Номинальная мощность, л/с	58,7
Максимальный крутящий момент, кгс/м	8,7
Порядок работы цилиндров	1–3–4–2
Трансмиссия
Сцепление	однодисковое с центральной нажимной пружиной
КПП ВАЗ 2101	механическая, трехходовая, четырехступенчатая
Карданная передача	два вала с промежуточной эластичной опорой
Главная передача	коническая, гипоидная
Ходовая часть
Подвеска передних колес	независимая, на поперечных рычагах, с цилиндрическими пружинами, телескопическими гидравлическими амортизаторами и стабилизатором поперечной устойчивости
Подвеска задних колес	зависимая, жесткая балка, связанная с кузовом одной поперечной и четырьмя продольными штангами, с цилиндрическими пружинами и с гидравлическими телескопическими амортизаторами
Колеса	дисковые штампованные
Рулевое управление
Редуктор рулевого механизма	глобоидальный червяк с двухгребневым роликом
передаточное число	16,4
Рулевой привод	трехзвенный, состоит из одной средней и двух боковых симметричных тяг, сошки, маятникового рычага и поворотных рычагов
Тормозная система
Передние тормоза	дисковые
Задние тормоза	барабанные с самоцентрирующимися колодками и регулятором давления задних тормозов
Привод рабочих тормозов	ножной гидравлический, двухконтурный
Стояночный тормоз	ручной, с тросовым приводом на колодки задних тормозов
Эксплуатационные данные
Объем бензобака «ВАЗ 2101», л	39
Расход топлива «2101» в городе	9.4 л/100 км
Расход топлива на шоссе	6.9 л/100 км
Время разгона (0-100 км/ч)	22 сек.
Клиренс, мм	170
Снаряженная масса автомобиля	955 кг
Размер шин	155 SR13
Радиус поворота, м	5.6
Масса снаряженная, кг	1355

Модификации

2101 — Базовая модель. Четыре двери. «Седан». В очень малом количестве выпускался как «лимузин» и «пикап».Мощность 58,7 л/с.
2102 — «Универсал». Выпуск с 1971г. по 1985г. Для перевозки грузов и пассажиров. Пружины и амортизаторы подвески усилены.Заднее сиденье откидное для увеличения багажного отделения. Низкий уровень наружной стенки багажника облегчил погрузку и загрузку. Мощность 62 л/с.
2103 — интерпретация «копейки». 1972г. — 2005г (Экспортный вариант «Лада 1500»).Салон и багажник «люкс». Мощность 77 л/с.
2105 — Модель положила начало вазовским машинам второго поколения. Модернизирован экстерьер и интерьер. Впервые привод ГРМ ременной. Обогрев заднего окна и обдув стёкол дверей. КПП пятиступенчатая. 1983г. — 2010г. 75 л/с.

Подготовка к работе и разборка

Пред тем, как приступить к работе вы должны понимать, что данная процедура требует определенных знаний и может занять некоторое время. Работу необходимо проводить, следуя определенному алгоритму и разделить её на несколько основных этапов:

Первоначально автомобиль должен находится в максимально ровном положении. Доступ к моторному отсеку при этом должен быть свободным.
Также позаботьтесь о том, чтобы рабочая зона была хорошо освещена. Если работа будет производиться в гараже, то советуется воспользоваться дополнительной переносной лампой, благодаря которой вы сможете увидеть даже самые труднодоступные места.
Силовой агрегат должен быть холодным для обеспечения норм безопасности.

В процессе разборки необходимо:

Снять воздушный фильтр.
Далее отсоединить все возможные патрубки непосредственно от крышки фильтра.
Также демонтируйте крышки ГБЦ, трос подсоса и тяги акселератора.

Для того, чтобы процесс разборки был более удобным:

Демонтируйте крышку трамблера.
Также проверните коленвал до совпадения меток на шкиве и крышке сальника. Такое положение коленвала будет свидетельствовать о том, что поршень четвертого цилиндра будет находиться в точке сжатия.

Подготовительные работы

Итак, двигатель – остывший, а сам автомобиль поставлен на ровную площадку и обездвижен. Можно приступать к работам:

Снимаем крышку воздушного фильтра карбюратора и извлекаем фильтр;
Откручиваем болты крепления фильтра и снимаем его, предварительно отсоединив патрубки, идущие к нему;
Убираем трос ручного управления воздушной заслонкой (подсос) и отсоединяем тягу дроссельной заслонки;
Откручиваем болты крепления клапанной крышки и демонтируем ее;
Проверяем натяжение цепи (оно должно быть в норме, иначе сначала придется провести регулировку натяжки);
Снимаем крышку распределителя (трамблера).

Теперь необходимо установить в 4-м цилиндре ВМТ поршня и помогут в этом метки, нанесенные на колен. валу и крышке привода распред. вала, а также на шестерне распределительного вали и его крышке.

Для этого можно воспользоваться соответствующим по размеру ключом, которым необходимо вращать колен. вал за болт приводного шкива. Или же воспользоваться одним из приводных колес. Для этого его нужно вывесить при помощи домкрата, включить 4-ю передачу и медленно прокручивать поднятое колесо. При этом трансмиссия обеспечит вращение коленчатого вала. Но при втором способе потребуется помощник, поскольку проконтролировать совпадение меток будет сложно.

Головка блока цилиндров

По сути, головка является крышкой блока цилиндров, закрывающей цилиндры. В ней расположены верхние части камер сгорания, свечи зажигания, впускные и выпускные окна, а также весь механизм газораспределения. ГБЦ ВАЗ 2107 — монолитная деталь, отлитая из алюминиевого сплава, однако внутри неё имеются каналы, где циркулируют масло и охлаждающая жидкость.
