Особенности конструкции и ремонт двигателя ваз 2101

Назначение маховика

Необходим маховик двигателя для набора инерции вращения коленчатого вала, которая позволяет поршням преодолеть мертвые точки. Кроме того, эта деталь двигателя внутреннего сгорания передает крутящий момент на стартер и коробку передач. Снижается неравномерность вращения кривошипно-шатунного механизма.

К каким системам относится?

Несмотря на то, что крепится деталь на коленчатый вал ДВС, относится маховик сразу к нескольким системам двигателя:

  • редуктор системы запуска – на него передается вращение;
  • стартер – работа маховика обеспечивает начальное вращение вала ДВС;
  • коробка передач – на нее передается крутящий момент с диска сцепления;
  • кривошипно-шатунный механизм – сглаживаются импульсы неравномерного вращения.

Крупные размеры маховика позволяют при начальном вращении набрать этой детали инерцию. Поскольку она жестко связана с коленвалом, поршни в нижней/верхней точке не задерживаются, а увлекаются дальше по ходу вращения для нового цикла сжатия/воспламенения топлива.

Из-за наличия мертвых точек вал вращается неравномерно, вначале набирает угловую скорость, затем теряет ее. Поэтому диаметр маховика подбирается для каждого мотора индивидуально, чтобы сгладить значения этих угловых скоростей в разные отрезки времени. Основными проблемами при этом становятся:

  • расположение вращающегося маховика на одном конце коленвала – резкое увеличение нагрузки на подшипник с этой стороны;
  • повышение общего веса коленвала – нагрузка возрастает на оба подшипника, кривошипы и шатуны.

Поэтому подшипники усиливаются, чтобы вращаться в экстремальных эксплуатационных условиях весь заявленный ресурс.

Местоположение внутри ДВС

Находится эта деталь всегда у коренного подшипника коленчатого вала, являющегося самым мощным в моторе. Более подробно увидеть местоположение внутри ДВС позволяет чертеж маховика сборочный. К фланцу коленвала он крепится ступицей, обратная сторона приходит в зацепление с главным диском сцепления. Зубчатый венец на наружном диаметре маховика предназначен для зацепления с бендиксом стартера в момент запуска ДВС.

Поскольку во всех указанных приводах используются зубчатые передачи, метка на маховике показывает его нормальное положение относительно вала и ведущего диска сцепления. Чтобы деталь, в свою очередь, не создавала вибраций на коленвал ДВС, производится балансировка маховика на стенде.

На этой странице сайта объясню как разобрать двигатель, и определить способ ремонта

Так как двигатель снят, без головки, можно сказать, уже пол дела сделано, остается его только разобрать, в домашних условиях проще разбирать на старой покрышке, первое начинаем снимать поддон.

Фото. Двигатель со снятым поддоном.

Обратите внимание на фото, 2 и 3 шатуны синие и сухие, дальше снимайте маслонасос, и начинайте откручивать шатуны, но обязательно после того как раскрутили шатун сразу его вытаскивайте оденьте на него подушку, и наживите ее, подушки нельзя менять, каждый шатун имеет свою подушку

Фото. Видно сорванные шлицы в шестерне привода маслонасоса.

Как сняли шатун с поршнем, сразу можно определить износ поршневой двигателя, (поршень с шатуном выталкивается вверх двигателя), смотря на этот поршень, видно, что сквозь кольца прорывались газы, об этом говорит нагар на юбке поршня. Также проведя пальцем по цилиндру, в верхней мертвой точке чувствуется небольшая ступенька, это говорит, что в цилиндре есть выработка.

Фото. Поршень с шатуном.

Замеряю поршень, он 79мм. значит, этот двигатель еще ни разу не растачивался, и есть возможность еще на две расточки. Решаю расточить блок под первый ремонт, это поршни 79,4мм.

Фото. Заклинивший вкладыш.

Раскрутил вкладыш с заклинившего шатуна, и здесь надо определить, менять шатун на новый или можно оставить этот. Здесь не все так просто, конечно если есть лишние деньги можно сразу купить новый шатун и подогнать его под вес других шатунов. Но я давно уже занимаюсь движками и видал всякие поломки, самое главное в шатуне, чтобы не провернулся вкладыш в постели шатуна и поршневой палец сидел очень плотно, а то что он посинел от нагрева нестрашно. Так хозяину этой шестерки повезло, вкладыш в шатуне не провернулся, оставляю эти шатуны, что конечно сказывается на цене запчастей.

Фото. Звездочка промежуточного вала.

После снятия шатунов, открутите звездочку промежуточного вала, и снимите цепь.

Затем открутите корзину сцепления, и сам маховик, чтобы было легче откручивать маховик, в коленвал положите деревяшку или большой ключ, чтобы коленвал не прокручивался при откручивании маховика.

Дальше раскрутите подушки коленвала, но обязательно запомните какая подушка стоит на каком месте, подушки менять местами нельзя. Снимайте коленвал, и открутите уши крепления двигателя, они будут мешать при расточки блока. Обычно помпу я не откручиваю, если с ней все в порядке, то нет смысла ее снимать, и тратить время.

Фото. Блок двигателя и коленвал.

Теперь надо составить список запчастей, которые надо будет приобрести для ремонта двигателя, но очень важно, поршни покупаются перед тем как блок везти на расточку, расточник растачивает блок двигателя под поршни. А вкладыши на коленвал покупаются после расточки, когда будет известно под какой размер расточил расточник

Так как коленвал был стандартный, то прогнозирую что скорей всего, после расточки вкладыши будут 0,25, но, точно скажет расточник.

Еще очень важно, обязательно просите, чтобы блок был расточен под зеркало, и не коем случае под сетку. При выборе поршней, обычно ставлю «Харьковские» или «АВТРАМАТ»

При выборе поршней, обычно ставлю «Харьковские» или «АВТРАМАТ».

Распределительный вал и его привод

Распределительный вал двигателя 21213 отличается от 2121
другим угловым расположением кулачков, т. к. на двигателе 21213 иные фазы
газораспределения.

В приводе распределительного вала имеются особенности в
ремонте натяжителя цепи. У него плунжер удерживается от выпадания
из корпуса не стопорным кольцом (как на двигателях 2121), а с помощью
кернения корпуса в трех точках. Для разборки натяжителя следует опиливать
края корпуса в местах кернения. После установки в корпус натяжителя плунжера
необходимо раскернить корпус в трех точках. При этом выступы от кернения не
должны касаться поверхности при движении плунжера.

Облегченный маховик снижает максимальную скорость — лживый миф.

Облегченный маховик Ваз 2101, что было до.

Родной маховик весил 7 кг. Если быть точным и электронным — 6,873кг. С таким весом маховика автомобиль Ваз 2101 похож на динамо-машину ))). Бросая небрежно сцепление на холостых оборотах, машина срывается с места, не глохнет. Очень удобно для ученика-делитанта трогаться с места в горку, по песку и т.д. А с другой стороны за это мы платим худшей динамикой, то есть вялым ускорением в горку или же тугим ускорением при обгоне фуры и т.д. С родным маховиком двигатель довольно таки инертный по сравнению с установленным облегченным маховиком. Двигатель набирает обороты с небольшой заминкой, а сбрасывает как-то медленно. На затяжных подъемах наблюдается плавное снижение скорости. Автомобиль заходит на подъем бодро, но

Как определить разновидность элемента

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Определить разновидность маховика легко, если снять коробку и посмотреть на узел

Однако многим автомобилистам делать это неудобно. Существует несколько вариантов как узнать какой маховик установлен без снятия коробки

Определить разновидность маховика легко, если снять коробку и посмотреть на узел. Однако многим автомобилистам делать это неудобно. Существует несколько вариантов как узнать какой маховик установлен без снятия коробки.

  1. По модели автомобиля.
  2. По наличию или отсутствию большого радиатора, кондейного (как правило, если установлен кондишин, то стоит 2-массовый маховик).

Но все эти правила работают, только если бывший владелец машины не проводил тюнинг. Другими словами, если он не модернизировал систему, например, установив вместо штатного маховика облегченный.

На большинстве современных иномарок установлен бывает двухмассовый маховик. Однако, это вовсе не аксиома. Например, на популярную модель Тойота Хайс может быть установлен, как 2-массовый, так 1-массовый и облегченный элемент. И на многих иномарках та же история.

Что такое маховик в автомобиле?

По сути дела, маховик двигателя является составной частью нескольких самостоятельных систем. К его функциям можно отнести:

  • уменьшение колебаний при вращении коленвала ДВС. В этом случае маховик выступает как часть двигателя;
  • передачу момента на КПП от силового агрегата. Маховик кроме всего прочего является первичным диском сцепления;
  • передачу момента на коленвал от стартера. Через венец маховика от стартера поступает момент для раскручивания коленвала и запуска двигателя.

Чтобы лучше понять принцип его работы и те возможности, которые реализует конкретное устройство, надо рассмотреть отдельно каждый случай применения.

Признаки неисправности коленчатого вала

Есть несколько признаков, по которым прямо или косвенно можно судить о неисправности коленчатого вала:

  • во время работы двигателя на низких оборотах горит контрольная лампочка давления масла;
  • при работе в режиме средних и высоких оборотов отчетливо прослушивается металлический стук, частота которого увеличивается при повышении количества оборотов;
  • заклинивание двигателя.

В первых двух случаях причиной неисправности является выработка шатунных или коренных шеек кривошипа. Увеличенный зазор между поверхностью шейки и вкладышем и является причиной падения давления масла. При критически большом зазоре возможно биение вала, которое и вызывает стуки (двигатель «стучит»). Третий случай наиболее сложный. Лишь небольшая часть коленвалов с заклинивших двигателей поддается ремонту. В большинстве случаев потребуется замена коленвала.

Порядок проведения работ по замене подшипника

Чтобы подобраться к неисправному узлу, придётся снять коробку переключения передач, сцепление и маховик. Подобную работу проводите на подъёмнике, яме или эстакаде, используя специальный съёмник подшипника коленвала (приспособление для выпрессовки из глухих отверстий).

Съёмник подшипника коленвала

Порядок замены следующий:

1.Первое – это разберите приспособление для демонтажа подшипника коленчатого вала на составные части, иначе при его установке повредите резьбу. После этого смажьте конический выступ на втулке съёмника моторным маслом или консистентной смазкой – это убережёт её поверхность от повреждений.

2.Установите распорную втулку выпрессовки во внутреннюю обойму подшипника и забейте приспособление внутрь до упора.

3.Чтобы вытащить подшипник из коленвала, проделайте следующее. Сначала заверните винт съёмника от руки. Затем, придерживая втулку выпрессовки от проворачивания рожковым ключом «на 14», затягивайте винт головкой «на 17». Упираясь в глухую стенку отверстия во фланце коленвала, хвостовик приспособления выдвигается из муфты, выталкивая её вместе с подшипником из гнезда.

4.Сняв повреждённую деталь, протрите посадочное место в коленчатом валу от пыли и смажьте моторным маслом. Не забудьте проверить и при необходимости пополнить количество смазки в новом подшипнике – производители нередко грешат излишней экономичностью.

5.Устанавливая на место новый подшипник коленвала ВАЗ 2107, проконтролируйте, чтобы он не перекашивался. Окончательную запрессовку проводят молотком и подходящей оправкой. Если же таковой не нашлось, то используйте демонтированный узел или забейте подшипник жёсткой резиновой киянкой.

6.Монтаж завершён, когда верхняя плоскость подшипника находится заподлицо с фланцем.

Если вам не удалось найти выпрессовку, не отчаивайтесь. О том, как снять подшипник с коленвала без приспособления, знает каждый опытный автомеханик. Вам понадобится в этом случае: выколотка диаметром 15 мм (можно использовать подходящий болт) и пластичный материал – смешанный с опилками литол, пластилин или хлебный мякиш. Его закладывают через проём во внутренней обойме таким образом, чтобы заполнить пространство под подшипником. Затем в отверстие вставляют выколотку и бьют по ней молотком. Расширяясь в стороны, мягкая смесь выдавливает подшипник наружу. Так вы сможете заменить неисправный узел и избежать неприятностей в дальнейшем.

Источники

  • https://AutoTopik.ru/sovet/1352-oblegchennyy-mahovik.html
  • http://changecustomcars.com/oblegchennyi-mahovik.html
  • https://topmekhanik.ru/zamena-podshipnika-kolenvala-vaz-2105-2107-svoimi-rukami/
  • https://vazgarage.ru/vaz2107/transmissiya2107/171-zamena-mahovika-na-vaz-2107.html
  • https://autoexide.ru/dvigatel/oblegchennye-makhoviki/makhovik-vaz-2101-2107-oblegchennyy-balansirovannyy/
  • https://rim3.ru/auto/brands/vaz/lada-2107-s-1981-karbyurator-s-2005-vprysk/dvigatel-vaz-2107/snyatie-ustanovka-i-defektovka-makhovika2/
  • https://kalina-2.ru/remont-vaz/podshipnik-mahovika-vaz-2107

Облегченный маховик снижает максимальную скорость — лживый миф.

Облегченный маховик Ваз 2101, что было до.


Родной маховик весил 7 кг. Если быть точным и электронным — 6,873кг. С таким весом маховика автомобиль Ваз 2101 похож на динамо-машину ))). Бросая небрежно сцепление на холостых оборотах, машина срывается с места, не глохнет. Очень удобно для ученика-делитанта трогаться с места в горку, по песку и т.д. А с другой стороны за это мы платим худшей динамикой, то есть вялым ускорением в горку или же тугим ускорением при обгоне фуры и т.д. С родным маховиком двигатель довольно таки инертный по сравнению с установленным облегченным маховиком. Двигатель набирает обороты с небольшой заминкой, а сбрасывает как-то медленно. На затяжных подъемах наблюдается плавное снижение скорости. Автомобиль заходит на подъем бодро, но

плавно угасает, как динамо-машина))) Двигателю приходится мало того, что затрачивать дополнительную энергию при движении на затяжной подъем, но и вращать лишние килограммы, когда подъем очень затяжной. Ни в коем случае я не пытаюсь показать кучу минусов, только холодная оценка. Инженеры для чего-то рассчитали этот вес маховика, наверное, как и замки дверей, тоже рассчитаны для чего-то, может, чтобы закрывать двери ногами, но времена меняются и требования соответственно тоже. С появлением иномарок, есть с чем сравнивать.

Облегченный маховик Ваз 2101, что стало после.

На мой взгляд, возросла максимальная скорость, но так как на спидометре максимум 160 км/ч, а стрелка спидометра упирается в упор, то конкретную цифру увеличения скорости сказать не могу, извините. После того как упирается стрелка спидометра, машина набирает скорость за пределами контроля. КПП 5 ст. от Fiat Polonez.

Порядок действий при замене элемента

При замене элемента сначала следует снять деталь. При этом необходимо ориентироваться на следующий алгоритм действий:

  1. Снять коробку передач в автомобиле.
  2. Снять кожух маховика одновременно с ведомым и нажимным диском.

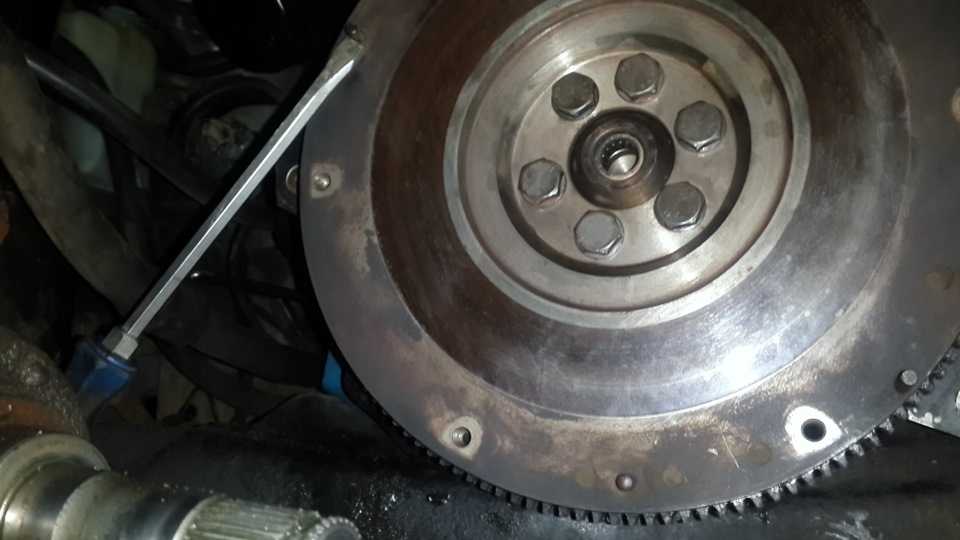

  3. Фиксация элемента отверткой, при этом он не будет проворачиваться при отворачивании болтов.

  4. Отворачивание шести болтов закрепления маховика в двигателе внутреннего сгорания. Их следует отворачивать крест-накрест, что существенно облегчает задачу.
  5. Снять элемент и опорную шайбу. При этом нужно запомнить положение маховика относительно смотровой метки.

Установка новой конструкции также осуществляется поэтапно:

Установка новой детали в том же положении, в каком была установлена прежняя.
Установка всех оставшихся элементов в порядке, обратном снятию, при этом нужно обратить внимание на то, чтобы кожух маховика был корректно расположен, а момент затягивания крепежных болтов был в пределах рекомендуемых значений..

После осуществления снятия детали нельзя проворачивать коленвал, поскольку при этом установка новой конструкции может быть затруднена. Но если все же коленчатый вал был повернут, нужно установить поршень цилиндра номер 4 в положение верхней мертвой точки, после чего следует установить новую деталь на свое место согласно расположению метки. При правильной установке и эксплуатации элемента в двигателе продолжительность его беспроблемной эксплуатации будет дольше, признаки неисправностей не проявятся, а ремонт не потребуется довольно долго

Важно правильно проводить все этапы работы — от снятия старой детали до затяжки болтов крепления

Также стоит обращать особое внимание на момент затягивания закрепляющих болтов: он должен составлять примерно 100 Н*м

Подробная процедура по снятию на автомобиле ВАЗ 2110 маховика, его дефектовка (определение дефектов и их устранение по возможности) и обратная установка.

Со временем значительного пробега нашего автомобиля начинаются проблемы со сцеплением, оно ухудшается. Обычно маховик не требует замены аж до 200-300 тысяч километров пробега машины и даже более, но если он начинает выходить из строя после 50 или 100 тысяч км., то тут нужно искать причину его быстрого износа (это может быть суровая езда, погодные условия или дефекты сцепления, которые следует устранить). Сама процедура по замене маховика не сложная, но требует определённых затрат по времени, ведь из-за этой детали придётся сделать демонтаж коробки передач и разобрать сцепление (читайте про на машинах ВАЗ).

Размер маховика ваз 2108

Отличаются количеством зубьев на венце Ваз 2101 — 129 зубьев, на венце Ваз 2110 — 128 зубьев.

Венец 2101-1005115 Ваз 2101-2107 Масса — 0,62 кг Диаметр наружный — 277,5 мм диаметр посадочный — 256,795 мм Ширина — 12 мм Число зубьев — 129 Модуль — 2,1166

Венец 2112-1005115 Ваз 2110-2170 Масса — 0,672 кг Диаметр наружный — 278,5 мм диаметр посадочный — 256,795 -0,07 мм Ширина — 12 мм Число зубьев — 128 Модуль — 2,1166 Вес маховика — 6,5 кг

Венец 2108-1005115 Ваз 2108 — 2115 Масса — 0,556 кг Диаметр наружный — 273,9 мм диаметр посадочный — 254,795 +0,725 Ширина — 12 мм Число зубьев — 128 Модуль — 2,1166

Для двигателей ВАЗ существует несколько вариантов стандартных маховиков. Для классического двигателя (вес стандартного маховика 2101 – 6,7 кг, для использования сцепления диаметром 200 мм). Для Нивы (стандартный вес 21213 – 6,6 кг, для использования сцепления диаметром 215 мм). Для восьмого семейства (вес стандартного 2109 – 6,6 кг, для использования сцепления диаметром 184 мм). Для десятого семейства (вес стандартного 2110 маховика 6,3 кг, для использования сцепления 200 мм). На все классические двигатели устанавливаются с завода маховики 2101. На Нивы и Шеви Нивы устанавливаются 21213. На восьмое семейство устанавливаются маховики 2109. На десятое семейство, калины, приоры, лады гранты – устанавливается 2110. Маховик ВАЗ 2110 имеет преимущество перед маховиком 2108-2109. На него, возможно установить сцепление большего диаметра, а значит возможно передать более высокий крутящий момент в трансмиссию

Передача крутящего момента в трансмиссию очень важно при тюнинге автомобиля. Помимо размера посадочного места под сцепления, маховики отличаются также внешним диаметром и венцом, с помощью которого стартер передает вращение маховику

Для того чтобы наши клиенты могли использовать более мощное сцепление на восьмом семействе автомобилей ВАЗ нами изготовлен маховик 21108. Он включает в себя маховое колесо 2110 с напрессованным на него венцом 2108.

Облегченные маховики изготавливают для снижения инерционных нагрузок на больших оборотах. Большие инерционные нагрузки могут привести к разрушению двигателя. Но и чрезмерное облегчение может привести к разрушению самого маховика. Если вам важен более уверенный старт, то не стоит облегчать маховик. Облегченный маховик эффективен, если вы используете двигатель в высоком диапазоне оборотов. Самое надежное и эффективное облегчение маховика достигается путем снятия метала, с самого большого радиуса маховика. Также необходимо помнить, что маховик несет функцию радиатора. Он забирает и рассеивает тепло, которое вырабатывается при работе сцепления (чем больше «радиатор» тем больше эффективность).

Что используют в автомобилях ВАЗ?

Нет ничего удивительного, что для машин ВАЗ, например таких, как 2112, 2114, 2110, как уже отмечалось, используются разнообразные маховики. В авто этого семейства применяют обычный, а не двухмассовый маховик. Правда, для представителя каждого семейства ВАЗ он свой, отличающийся весом и размерами диска сцепления.

Так, на всю классику ВАЗ ставится маховик от 2101, на Ниву и Шеви Ниву – от 21213. Восьмерки комплектуются изделиями от 2109. Десятки, Калины, Приоры, Гранты используют маховик от ВАЗ 2110. Все виды маховиков, от ВАЗ различных семейств, например таких, как 2112, 2114, 2110, отличаются различным посадочным местом, внешним диаметром и венцом.

Роль и значение маховика в ДВС переоценить трудно, да наверное, просто невозможно. Именно он сглаживает рывки, создает нормальные условия для работы трансмиссии и уменьшает вибрацию от мотора, передаваемую на кузов. С целью повышения его эффективности используются различные конструкции, хотя зачастую и исполнение в виде обычного диска вполне успешно работает в двигателе.

Что еще стоит почитать


Устройство двигателя ваз 2103


Устройство генератора ваз 2112


Как расшифровать маркировку шин


Причина стука в передней подвеске


Облегчение маховика

Нюансы правильной установки

Правильная установка маховика подразумевает, прежде всего, совпадение меток. Если при снятии маховика не было отмечено положение узла относительно коленвала и датчика (он находится как раз между), это приводит к проблеме.

Эксперты утверждают, что 20-й зуб после разрыва маховика, посчитанный вверх по часовой стрелке, должен смотреть на датчик коленвала, а сам вал – стоять в ВМТ.

Внимание. Проверить положение коленвала можно с обратной стороны двигателя

Там имеется специальный указатель.

Кроме того, знание о том, как правильно установить маховик, поможет полнее реализовать возможности автомотора. На заводе изначально комплектуют систему штатным узлом. Например, на Ваз – узел стоит старого формата, еще с эпохи «фиатовского» прототипа.

Естественно, это послужило поводом для проведения модернизации и переделок. И сегодня в помощь тюнеру приходят инновационные техприемы.

Рассмотрим эти возможности.

Инсталляция 2-массового маховика дает возможность сдвинуть РКК (мезомерия колебаний) на амплитуду вращения двукратно меньшую, чем холостой ход ДВС. В 2-массовом маховике пружинная система находится не в сцеплении, а между чугунными деталями.

Несмотря на столь большое количество положительных свойств, 2-массовый маховик редко становится выбором тюнеров, так как стоит дорого, не подлежит гаражному ремонту из высокоточости изготовления и по ряду других причин.

Более действенным способом снизить нагрузку на КПП, станет установка облегченной модели маховика. В этом случае реальный вес изделия уменьшается на максимально возможную величину. Новый узел в итоге весит на 4-5 кг меньше штатного варианта.

Установка облегченной модели узла подразумевает очень много нюансов. В первую очередь, это касается проточки маховика с обеих сторон.

Резюме: если по какой-либо причине положение валов и маховика вызывает сомнение, рекомендуется выполнить следующее. Выставить метку на коленвале в соответствие с риской на нижнем кожухе ремня грм. Одновременно с этим выставляется метка на маховике, которая должна смотреть на датчик коленвала. Что касается метки распредвала, то она должна находиться на уровне кромки ГБЦ.

Подробная процедура по снятию на автомобиле ВАЗ 2110 маховика, его дефектовка (определение дефектов и их устранение по возможности) и обратная установка.

Со временем значительного пробега нашего автомобиля начинаются проблемы со сцеплением, оно ухудшается. Обычно маховик не требует замены аж до 200-300 тысяч километров пробега машины и даже более, но если он начинает выходить из строя после 50 или 100 тысяч км., то тут нужно искать причину его быстрого износа (это может быть суровая езда, погодные условия или дефекты сцепления, которые следует устранить). Сама процедура по замене маховика не сложная, но требует определённых затрат по времени, ведь из-за этой детали придётся сделать демонтаж коробки передач и разобрать сцепление (читайте про на машинах ВАЗ).

С какого года выпускают инжекторные ваз 2107

еще не знаете с какого года ставят двигатель 1.6 на ваз 2105 ?

Вообще инжектор с 2006 года пошел если я не ошибаюсь.

На 9-ках инжектор пошёл с 2000года, а на классике с 2006 или 2007-го.

у меня 2107 весна 2004г инжектор с завода. объем еще 1.5 идет.

Он там нужен?) По моему карба хватает с головой. Инжектор только лишний гемор)

Конечно нужен) Как раз наоборот) Карб — лишний гемор. Говорю, как тазовод, пересевший с карба на инжектор)

Общий вид подкапотного пространства ВАЗ 2107. Сразу видно, что нет трамблера и карбюратора.

ВАЗ 2107 не всегда была «инжекторной». Многие годы двигатель был карбюраторным. Только с 2006 года, для выпуска ВАЗ для внутрироссийского рынка двигатель обзавелся системой принудительного впрыска топлива. Смысл тех инноваций был простой – соответствие уже принятым нормам «Евро – 2», которым многие годы соответствовали европейские автомобили. Суммарная мощность агрегата с новой системой питания составила 50 киловатт. Характеристики двигателя с новым впрыском топлива были следующие:

  • Режим употребления в городе – 8,5 литров100 км;
  • Расход топлива при скорости 90 кмч – 6,9 – 7,0 литров100 км;
  • Расход при скорости 120 кмч – порядка 9, 1 л.

Эти характеристики для ВАЗ 2107 инжектор завод гарантировал при использовании бензина типа А – 95. Какого – либо другого вида бензина для расчетов не предусматривалось. Смысл перевода с карбюраторного впрыска на электронный был в том, что не требуется постоянная регулировка и тонкая настройка впрыска, как при инжекторном двигателе. Устройство таково, что не «плавают» показатели холостых оборотов.

Изображено устройство — блок управления, «микропроцессорные мозги».

Блок принимает во внимание показатели тех датчиков, которые необходимы для нормальной работы инжекторного впрыска, а именно:

  • Датчик расположения дроссельной заслонки – устройство представляет собой резистор переменной емкости, которая зависит от степени нажатия на педаль «газа». Какого – нибудь аналогичного оборудования в «Жигулях» нет, а вот в радиоприемниках предостаточно.
  • Датчик положения коленвала (то есть работы цилиндров). По показаниям этого датчика производится полная синхронизация работы электронного процессора с частотой вращения коленвала. Это «эталонная тактовая частота».
  • Показатель насыщения смеси кислородом. Это устройство расположено на трубе выпуска отработанных газов, и занимается тем, что с помощью обратной связи контролирует количество поступающего топлива в смеси, так как топливо, сгорая, потребляет кислород. Показатели тех процессов полностью взаимосвязаны. На рисунке труба выпуска и датчик соединены сварным швом, то есть скорее всего, был произведен ремонт системы выпуска.
  • ДМРВ (датчик массового расхода воздуха). Он крепится на корпусе «воздухана». Его задача – точно определить то количество воздуха, которое попадает во впускной коллектор, а значит, характеристики сгораемой смеси.

Дефект маховика, снятие

Проблемы у автомобиля начинаются, как правило, после значительного пробега. В частности, ухудшается работа сцепления. Сам маховик может протянуть до 200-300 тысячного пробега, но бывает и такое, что он портится гораздо раньше. В этом случае приходится искать причины скорого износа, связанные, скорее всего, с климатом, неисправностями сцепления и т.д.

Понятно, что если сцепление автомобиля выходит из строя, это затрагивает и маховик.

Алгоритм проведения демонтажа маховика с автомобиля выглядит следующим образом:

  • вначале снимается АКБ, сливается из КПП масло, демонтируется стартер;
  • затем производится снятие КПП и муфты;
  • после этого откручиваются болты, фиксирующие маховик.
  • одной рукой придерживается маховик, а другой – снимается последний болт-фиксатор вместе со стопорной шайбой под болты;
  • пора аккуратно снять маховик с коленвала.

Теперь, когда маховик снят, можно осмотреть его, или, как принято называть, провести дефектовку. Первым делом осматриваются зубья венца, которые со временем стачиваются, а при изначально неправильной установке – вовсе приходят в негодность, мешая маховику входить в зацепление со стартером.

Думать в этом случае не приходится – если на венце имеются явные повреждения и изъяны, маховик нужно обновить или отреставрировать. Может быть и так, что с зубьями все в порядке, но зеркало фрикционных накладок имеет сильные повреждения и прочие неисправности.

Обратная установка маховика подразумевает в первую очередь обезжиривание болтов и резьбовых отверстий под них. Затем на резьбу наносится герметик, деталь монтируется обратно в таком же порядке, как и снималась

Но важно суметь совместить отверстия на конце коленвала и маховике (располагаться они должны асимметрично)

Признаки неисправности датчика положения коленвала ВАЗ 2107

  1. Первое, что может указывать на скорую кончину датчика коленвала это произвольное понижение либо повышение оборотов холостого хода двигателя.
  2. Сильное снижение мощности двигателя
  3. Невозможно запустить двигатель

Демонтаж датчика положения коленчатого вала

  1. Отключаем контактную фишку от датчика, предварительно отжав фиксатор
  2. С помощью крестовой отвертки откручиваем винт крепления датчика
  3. После снятия датчика положения коленвала проверяем его работу с помощью мультиметра

Проверка датчика положения коленвала ВАЗ 2107

На автомобилях ВАЗ, относящихся к классическим моделям, в частности ВАЗ-2107, в качестве привода газораспределительного механизма используется цепь.

Конструкция и назначение маховика

Поскольку маховик является элементом редуктора зубчатой передачи, он представляет собой крупногабаритную ведомую шестерню. Поскольку маховик используется в нескольких системах автомобиля, в его конструкцию входят элементы:

  • зубья венца маховика – необходимы для передачи вращения;
  • внутренняя посадочная поверхность – деталь крепится на валу ДВС;
  • боковая поверхность – за счет плотного прилегания к ней ведущего диска сцепления вращение с двигателя передается в коробку передач.


Место установки маховика

С одной стороны интенсивный износ двигателя требует использования деталей из углеродистых и легированных сталей. С другой – наружный диаметр на венце превышает 25 см, что резко повышает себестоимость детали. Для увеличения ремонтопригодности и снижения цены маховика используется сборочная единица:

  • чугунный диск, обладающий большой массой;
  • закрепленный на его наружную часть с натягом зубчатый обод из легированной или углеродистой стали.


Конструкция маховика с венцом

Основными нюансами эксплуатации маховика являются:

  • передача используется кратковременно в момент старта ДВС;
  • после чего, деталь передает вращение с коленвала на КПП;
  • вытаскивает за счет инерционности поршня их мертвых точек;
  • сглаживает неравномерные угловые скорости коленвала, предотвращая износ двигателя.

При заводском изготовлении сборного маховика соблюдаются технологии, используется высокотехнологичное оборудование. После выработки рабочих поверхностей зубчатый венец маховика обычно заменяют в гараже, поэтому заявленный производителем ресурс обеспечить очень сложно.
