Схемы подключения ваз 2105
Электрическая схема подключения карбюратора ваз 2105
№ позиции на схеме | Расшифровка позиции на схеме |
---|---|
1 | маленький выключатель карбюратора |
2 | электрический пневмоклапан |
3 | блок предохранителей и реле ВАЗ 2105 |
4 | релюшка поджигания |
5 | замок поджигания |
6 | эбу элекрическим пневмоклапаном ВАЗ 2105 |
7 | саленоид зажжения |
А | к клемме 30 магнето |
Б | способ условной нумерации клемм в бу |
Блок управления 501.3761 обязан выключать клапан при частоте вращения коленчатого вала 1900 мин-1, и включать при 1700 мин-1
Схема подключения блока управления карбюратора ваз 2105 для проверки
№ позиции на схеме | Расшифровка позиции на схеме |
---|---|
1 | ЭБУ 2105 |
2 | переходной разъем с вольтметром |
А | жгут проводов автомобиля |
Контакты подключения ЭБУ электромагнитным клапаном карбюратора
№ позиции на схеме ВАЗ | Расшифровка позиции на схеме |
---|---|
1 | к контакту катушки зажжения |
2 | минус |
3 | — |
4 | + 12 В от контакта 15 переключателя зажигания |
5 | Маленький переключатель карбюратора |
6 | электромагнитный клапан карбюратора ВАЗ 2105 |
7 | — |
Порядок разборки блока предохранителей «пятерки»
Неисправности монтажного блока могут возникнуть в любой момент, поэтому автовладельцу следует научиться самостоятельно производить его разборку или замену. Под рукой всегда должна находиться схема предохранительного блока.
При возникновении неполадок в работе какого-либо электрического узла не следует сразу приниматься за ремонт соответствующего электродвигателя. Существует большая вероятность, что причиной поломки является именно предохранительный блок.
Расположение блока предохранителей отличается у автомобилей ВАЗ 2105 старого и нового образца:
- У «пятерки» старого образца внутренний блок предохранителей, находящийся внутри салона — его можно найти непосредственно под панелью приборов рядом с водительской дверью;
- А блок предохранителей ВАЗ 2105 нового образца располагается под капотом рядом с лобовым стеклом.
Для снятия крышки монтажного блока, ее нужно с небольшим усилием потянуть вверх. После этого можно приступать к ревизии предохранительных элементов.
Все предохранители отличаются по основному параметру — току срабатывания. На автомобилях ВАЗ 2105 используются предохранительные элементы, рассчитанные на силу тока от 6 до 20 А. Их следует подбирать в соответствии с мощностью потребления. Ни в коем случае нельзя использовать предохранитель, намного превышающий по параметрам требуемый, так как это может спровоцировать возникновение короткого замыкания электрооборудования.
Установка дополнительного электрооборудования часто вызывает необходимость пересчитать показатель максимального тока предохранителей. Для этого мощность потребителя следует разделить на величину напряжения бортовой сети «пятерки» (12) и подобрать элемент, ток срабатывания которого максимально приближен к полученному числу (в идеале, превышающий его на 20—25%).
Как заменить блок предохранителей ВАЗ 21053/ 21051/ 21055 :
В связи с тем, что основная функция блока предохранителей заключается в защите от электроповреждений более важных деталей автомобиля, он перегорает достаточно часто.
Для его замены следует приобрести новый рабочий блок и специальный накидной ключ на 13 мм.
Замена монтажного блока выполняется в таком порядке:
- Снимаем шурупы, которые закрепляют корпус блока;
- Смещаем колодки, которые подключаются снизу блока;
- Раскручиваем фиксаторы гаечным ключом на 10 мм;
- Снимаем старый блок и устанавливаем на его место новый.
Для установки предохранителей следует сверяться со схемой, так как при неправильном их размещении возникает высокая вероятность поломки нового блока.
Колодки блока предохранителей одинаковые, и для того чтобы разобраться, какого цвета пучок проводов следует подключить к тому или иному разъему блока, применяют специальную маркировку. Под колодками находится круглая цветовая метка: зеленого, голубого, белого, черного, красного или желтого цветов.
Для обозначения цветов проводов используют буквенные обозначения. Если провод двойного цвета, используют две буквы: первая — это цветовое обозначение провода, вторая — нанесенной на него полосы. Например, ПЧ — красный провод с черной полосой.
Применяются следующие буквенные обозначения цветов: Г — голубой; Ж — желтый; Ч — черный; П — красный; О — оранжевый; Р — розовый; З — зеленый; К — коричневый; С — серый; Б — белый; Ф — фиолетовый.
Провода подключения электроприборов
Тип подключения | Сечение, мм2 | Цвет изоляции |
Минусовая клемма АКБ – «масса» автомобиля (кузов, двигатель) | 16 | Чёрный |
Плюсовой вывод стартера — аккумулятор | 16 | Красный |
Положительный контакт генератора — плюс АКБ | 6 | Чёрный |
Генератор — разъем чёрного цвета | 6 | Чёрный |
Клемма на генераторе «30» – колодка МБ белого цвета | 4 | Розовый |
Разъем стартера «50» – реле его запуска | 4 | Красный |
Реле пуска стартера — чёрный разъем | 4 | Коричневый |
Реле включения зажигания — разъем чёрного цвета | 4 | Голубой |
Вывод замка зажигания «50» – голубой разъем | 4 | Красный |
Разъем замка зажигания «30» – зелёный разъем | 4 | Розовый |
Штекер правой фары – «масса» | 2,5 | Чёрный |
Штекер левой фары — голубой разъем | 2,5 | Зелёный, серый |
Вывод генератора «15» – разъем жёлтого цвета | 2,5 | Оранжевый |
Разъем правой фары – «масса» | 2,5 | Чёрный |
Разъем левой фары — белый разъем | 2,5 | Зелёный |
Электровентилятор радиатора – «масса» | 2,5 | Чёрный |
Вентилятор радиатора — красный разъем | 2,5 | Голубой |
Вывод замка зажигания «30/1» – реле включения зажигания | 2,5 | Коричневый |
Контакт замка зажигания «15» – одноконтактный разъем | 2,5 | Голубой |
Правая фара — разъем чёрного цвета | 2,5 | Серый |
Разъем замка зажигания «INT» – чёрный разъем | 2,5 | Чёрный |
Шестиконтактная колодка подрулевого переключателя – «масса» | 2,5 | Чёрный |
Двухконтактная колодка подрулевого выключателя — лампа подсветки бардачка | 1,5 | Чёрный |
Лампа подсветки бардачка — прикуриватель | 1,5 | Чёрный |
Прикуриватель — голубой разъем блока | 1,5 | Голубой, красный |
Обогреватель заднего стекла — разъем белого цвета | 1,5 | Серый |
Схема катушки зажигания ВАЗ 2106
Штатная катушка зажигания ВАЗ 2106 представляет собой герметичный технический сосуд, наполненный специальным маслом, с магнитопроводом разомкнутого типа. Принципиальная схема системы зажигания расположена ниже:
где: 1 – генератор; 2 – замок зажигания; 3 – трамблер; 4 – кулачок трамблера; 5 – свечи; 6 – катушка зажигания; 7 – АКБ.
Правильное подключение катушки зажигания ВАЗ 2106 можно посмотреть здесь:
Проверка катушки зажигания:
- На начальном этапе необходимо узнать, как «приходит» ток на катушку зажигания, для чего: включаем зажигание и делаем мультиметром замер напряжения при включенном зажигании на контакте Б+ изделия и массы, который должен составлять 12 В. Если напряжение отсутствует, то причина – в замке зажигания.
- Чтобы завести «движок» в аварийном режиме, необходимо положительный провод с АКБ соединяют с креплением Б+ «бобины». Если же ток «приходит» на катушку зажигания при отсутствии искры, то необходимо протестировать резистентность обоих контуров (обмоток) изделия.
- Для произведения измерений значений резистентности обмотки первичного типа «крокодильчики» мультиметра подсоединяют к 2 контактам катушки по бокам изделия, при этом измеритель должен выдавать значения замеров 3-4 Ом.
- Для произведения измерений значений резистентности обмотки вторичного типа «крокодильчики» мультиметра подсоединяют следующим образом: первый – к основному выходному контакту катушки, а второй – к контакту сбоку, при этом измеритель должен выдавать значения замеров 7-9 кОм.
При рабочей катушке зажигания ВАЗ 2106, цена которой является допустимой для многих автолюбителей, причина, в основном, кроется в прерывателе-распределителе. Запрещается допускать длительную проверку на искровой «пробег» между проводкой и массой, это может спровоцировать дефект «бобины». Из-за увеличенного расстояния катушка зажигания «пробивает» изнутри.
Признаки неисправностей
Если в работе электрической схемы происходят неисправности, рано или поздно водитель в любом случае узнает об этом.
Существует несколько типов состояния авто, при которых владелец машины должен заняться поиском неполадок:
- Мотор автомобиля не заводится, соответственно, эксплуатация авто невозможна.
- Автомобиль заводится, но при этом оборудование работает неправильно, с перебоями (автор видео — канал Ремонт и обслуживание авто).
Основные причины, по которым в работе электропроводки могут возникнуть неполадки:
- Плохой контакт электроцепи с бортовой сетью. Причина может заключаться в повреждении либо окислении контактов. Проблемы такого плана решаются либо путем замены поврежденных контактов, либо их очисткой, если есть возможность. Контакты могли окислиться на разъемах и штекерах, решить такую проблему позволит их очистка железной щеткой либо наждачной бумагой.
- Обрыв провода либо пробой изоляции. По такой причине оборудование просто перестает работать. Если повреждение незначительное, то можно попытаться восстановить работоспособность поврежденного кабеля, намотав на него несколько слоев изоленты. Но как правило изношенные провода меняют, чтобы не допустить возможных проблем в будущем.
- Выход из строя либо некорректная работа генератора. Этот агрегат состоит из множества элементов и выход из строя одного из них может отразиться на функциональности узла в целом. К примеру, часто генератор работает некорректно по причине вышедшего из строя реле регулятора напряжения или износившихся щеток. В данном случае решить проблему можно путем демонтажа агрегата и дальнейшего его разбора с заменой вышедших из строя компонентов. Периодически следует проверять степень натяжения, а также состояние приводного ремня — если при проверке вы увидели на нем следы повреждений или износа, то в ближайшем будущем ремешок нужно будет поменять.
- Разряженный аккумулятор. С такой проблемой рано или поздно сталкиваются все без исключения автовладельцы. АКБ относится к категории расходных материалов, поэтому когда его ресурс эксплуатации подходит к концу, его необходимо заменить. Для того, чтобы не допустить такой проблемы, аккумулятор необходимо периодически подзаряжать.
- Поломка предохранителя. Как сказано выше, все электроцепи авто защищаются при помощи предохранительных устройств, поэтому если деталь перегорает, ее надо менять. Частые поломки предохранителей могут быть связаны со скачками напряжения в электросети, в данном случае необходимо выяснить причину перенапряжения.
Схема электрооборудования ВАЗ 2104

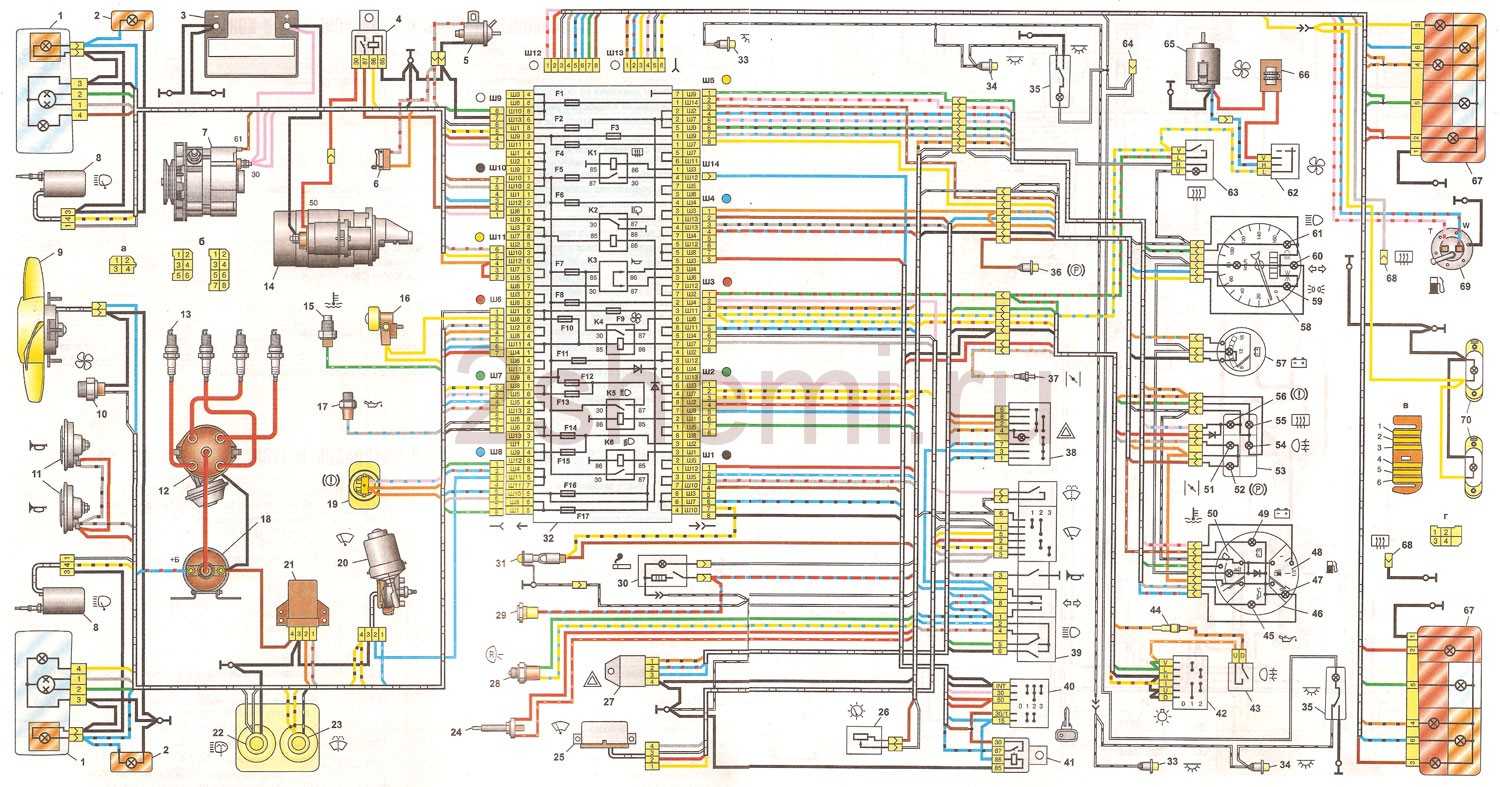

Схема ВАЗ-2104, для автомобилей ранних годов выпуска. От стандартной схемы ее отличают генератор Г-222, 10-ти контактный включатель аварийной сигнализации, 5-ти контактное реле указателей поворотов и аварийной сигнализации, датчик верхней мертвой точки 1-го цилиндра, колодка диагностики, лампа-индикатор обогрева заднего стекла непосредственно в выключателе, отсутствие контрольной лампы воздушной заслонки карбюратора, двухпозиционный выключатель внешнего освещения и трехпозиционный подрулевой переключатель света.
1 – блок-фары;
2 – боковые указатели поворота;
3 – аккумуляторная батарея;
4 – реле контрольной лампы заряда аккумуляторной батареи;
5 – электропневмоклапан карбюратора;
6 – датчик верхней мертвой точки 1-го цилиндра;
7 – микровыключатель карбюратора;
8 – генератор Г-222;
9 – моторедукторы очистителей фар*;
10 – электродвигатель вентилятора системы охлаждения двигателя*;
11 – датчик включения электродвигателя вентилятора*;
12 – звуковые сигналы;
13 – распределитель зажигания;
14 – свечи зажигания;
15 – стартер;
16 – датчик указателя температуры охлаждающей жидкости;
17 – подкапотная лампа;
18 – датчик контрольной лампы давления масла;
19 – катушка зажигания;
20 – датчик уровня тормозной жидкости;
21 – моторедуктор очистителя ветрового стекла;
22 – блок управления электропневмоклапаном карбюратора;
23 – электродвигатель насоса омывателя фар*;
24 – электродвигатель насоса омывателя ветрового стекла;
25 – колодка диагностики;
26 – выключатель стоп-сигнала;
27 – реле-прерыватель очистителя ветрового стекла;
28 – реле-прерыватель аварийной сигнализации и указателей поворота;
29 – выключатель света заднего хода;
30 – штепсельная розетка для переносной лампы;
31 – прикуриватель;
32 – лампа освещения вещевого ящика;
33 – монтажный блок (вместо реле КЗ установлена перемычка);
34 – выключатели плафонов на стойках передних дверей;
35 – выключатели плафонов на стойках задних дверей;
36 – плафоны ВАЗ 2104;
37 – выключатель контрольной лампы стояночного тормоза;
38 – переключатель очистителя и омывателя заднего стекла*;
39 – выключатель аварийной сигнализации;
40 – трехрычажный переключатель;
41 – выключатель зажигания;
42 – выключатель освещения приборов;
43 – выключатель наружного освещения;
44 – выключатель заднего противотуманного света;
45 – контрольная лампа давления масла;
46 – комбинация приборов;
47 – контрольная лампа резерва топлива;
48 – указатель уровня топлива;
49 – плафон освещения задней части салона;
50 – контрольная лампа заряда аккумуляторной батареи;
51 – указатель температуры охлаждающей жидкости;
52 – реле-прерыватель контрольной лампы стояночного тормоза;
53 – блок контрольных ламп;
54 – контрольная лампа уровня тормозной жидкости;
55 – контрольная лампа заднего противотуманного света;
56 – контрольная лампа стояночного тормоза;
57 – вольтметр;
58 – спидометр;
59 – контрольная лампа наружного освещения;
60 – контрольная лампа указателей поворота;
61 – контрольная лампа дальнего света фар;
62 – переключатель вентилятора отопителя;
63 – выключатель обогрева заднего стекла с контрольной лампой включения*;
64 – электродвигатель вентилятора отопителя;
65 – дополнительный резистор электродвигателя отопителя;
66 – электродвигатель насоса омывателя заднего стекла;
67 – задние фонари;
68 – моторедуктор очистителя заднего стекла*;
69 – колодки для подключения к элементу обогрева заднего стекла;
70 – фонари освещения номерного знака;
71 – датчик указателя уровня и резерва топлива.
Электросхема — полный вид:
Модели ВАЗ 2105
- ВАЗ 2105 — малолитражное легковое авто с несущим 4 дверным кузовом типа «седан». Мотор модели ВАЗ 2105 с рабочим объемом 1,3 литра и мощностью 63,6 л.с. Имеет максимальную скорость 145 км/час;
- ВАЗ 21051 — отличается от машины ВАЗ 2105 движком модели ВАЗ 2101 с мощностью 58,7 л.с, имеющим рабочий объем 1,2 литра. Автомобиль развивает максимальную скорость 142 км/час;
- ВАЗ 21053 — имеет различия с базовой моделью ВАЗ 2105 по двигателю, который имеет рабочий объем 1,5 литра. У машины максимальная скорость по паспорту 150 км/час. Легковушка оснащена движком модели ВАЗ 2103 мощностью 70,2 л.с.
Что представляет собой схема
Электросхема «пятерки» является однопроводной, роль «минуса» в системе выполняет «масса» машины. Практически все цепи включает непосредственно система зажигания. На самой схеме показывается расположение основных электрических приборов и потребителей автомобиля, к числу которых можно отнести:
- Генератор.
- АКБ.
- Блок фары.
- Приборную панель.
- Контрольные лампочки.
- Реле и т. д.
Электрооборудование соединено между собой с помощью проводников разного цвета, что также отражается на конечной схеме (хотя цветовое изображение может не соответствовать указанному на схеме). Если вы умеете читать электросхемы, никаких особых сложностей в ремонте электрики у вас, скорее всего, не возникнет. Также на рисунке обозначены абсолютно все приборы и потребители тока, а также реле, предохранители и прочие элементы цепи, установленные на ВАЗ-2105.
Найти схему можно в руководстве по эксплуатации автомобиля, однако, как правило, при покупке б/у машины эту книгу уже не найти. Базовая схема позволяет разобраться в устройстве электрических цепей авто в общих чертах. Для более подробной информации существуют специальные приложения, где расписаны конкретные элементы системы. В частности, к технической документации прилагаются следующие схемы:
- контактное или электронное зажигание;
- карбюратор или инжектор;
- система освещения и сигнализации;
- система отопления и т. д.
Вместе с тем даже у опытных автолюбителей возникают проблемы, связанные с ремонтом электрики на авто, и далее мы их разберем.
Электрические стеклоподъёмники
Некоторые автовладельцы устанавливают на свои ВАЗ 2104 электрические стеклоподъёмники.
Схема подключения электрических стеклоподъёмников «Форвард» в передние двери ВАЗ 2104 довольно проста
Особенности монтажа таких стеклоподъёмников на ВАЗ 2104 определяется размером и конструкцией окон передних дверей. В отличие от других классических моделей ВАЗ в передних дверях четвёрки (как и у ВАЗ 2105 и 2107) отсутствуют поворотные форточки. Полностью опустившиеся передние стёкла занимают больше пространства внутри корпуса двери.
Видео: монтаж на передние двери ВАЗ 2107 стеклоподъёмников «Форвард»
При выборе электрических стеклоподъёмников следует предусмотреть наличие свободного пространства для установки электромотора и механизма привода.
Видео: установка на ВАЗ 2107 стеклоподъёмников «Гранат»
Таким образом, самостоятельный ремонт электрооборудования ВАЗ 2104 для неискушённого автовладельца обычно ограничивается заменой предохранителей, реле и сигнальных ламп, а также поиском обрыва электропроводки. Сделать это, имея перед глазами схемы подключения электрических приборов, довольно просто.
Схема ВАЗ-21053 с генератором 37.3701
1 – блок-фары; 2 – боковые указатели поворота; 3 – аккумуляторная батарея; 4 – реле включения стартера; 5 – электропневмоклапан карбюратора; 6 – микровыключатель карбюратора; 7 – генератор 37.3701; 8 – моторедукторы очистителей фар*; 9 – электродвигатель вентилятора системы охлаждения двигателя*; 10 – датчик включения электродвигателя вентилятора*; 11 – звуковые сигналы; 12 – распределитель зажигания; 13 – свечи зажигания; 14 – стартер VAZ-2105; 15 – датчик указателя температуры охлаждающей жидкости; 16 – подкапотная лампа; 17 – датчик контрольной лампы давления масла; 18 – катушка зажигания; 19 – датчик уровня тормозной жидкости; 20 – моторедуктор очистителя ветрового стекла; 21 – блок управления электропневмоклапаном карбюратора; 22 – электродвигатель насоса омывателя фар*; 23 – электродвигатель насоса омывателя ветрового стекла; 24 – выключатель стоп-сигнала; 25 – реле-прерыватель очистителя ветрового стекла; 26 – регулятор освещения приборов; 27 – реле-прерыватель аварийной сигнализации и указателей поворота; 28 – выключатель света заднего хода; 29 – штепсельная розетка для переносной лампы**; 30 – прикуриватель; 31 – лампа освещения вещевого ящика; 32 – монтажный блок (вместо реле КЗ установлена перемычка); 33 – выключатели плафонов на стойках передних дверей; 34 – выключатели плафонов на стойках задних дверей; 35 – плафоны; 36 – выключатель контрольной лампы стояночного тормоза; 37 – выключатель контрольной лампы воздушной заслонки карбюратора; 38 – выключатель аварийной сигнализации; 39 – трехрычажный переключатель; 40 – выключатель зажигания; 41 – реле зажигания; 42 – переключатель наружного освещения; 43 – выключатель заднего противотуманного света; 44 – предохранитель цепи противотуманного света; 45 – контрольная лампа давления масла; 46 – комбинация приборов; 47 – контрольная лампа резерва топлива; 48 – указатель уровня топлива; 49 – контрольная лампа заряда аккумуляторной батареи; 50 – указатель температуры охлаждающей жидкости; 51 – контрольная лампа воздушной заслонки карбюратора; 52 – контрольная лампа стояночного тормоза; 53 – блок контрольных ламп; 54 – контрольная лампа заднего противотуманного света; 55 – контрольная лампа обогрева заднего стекла; 56 – контрольная лампа уровня тормозной жидкости; 57 – вольтметр; 58 – спидометр; 59 – контрольная лампа наружного освещения; 60 – контрольная лампа указателей поворота; 61 – контрольная лампа дальнего света фар; 62 – переключатель вентилятора отопителя; 63 – выключатель обогрева заднего стекла с лампой подсветки*; 64 – колодка для подключения бара; 65 – электродвигатель вентилятора отопителя; 66 – дополнительный резистор электродвигателя отопителя; 67 – задние фонари; 68 – колодки для подключения к элементу обогрева заднего стекла; 69 – датчик указателя уровня и резерва топлива; 70 – фонари освещения номерного знака.
