Почему отказывает генератор ваз 2107 и его поэтапная проверка

Особенности проверки

При проверке генератора автомобиля ВАЗ 2110, 2107 и других на исправность нужно соблюсти следующие условия:

1. Для диагностики следует использовать точный мультиметр.
2. Нормальным показателем напряжения тока является 12 В.
3. В случае необходимости замены проводки нужно использовать провода с таким же сечением, как в оригинале.
4. Перед проверкой следует проверить правильность подключения всех крепежей и натяжение ремня. Если нужно, соединения следует отрегулировать до нормального состояния, ослабить или подтянуть ремень.

В процессе проверки запрещено:

• накоротко замыкать провода;
• соединять клеммы, отличающиеся назначением и параметрами, замыкать клемму 30 или В+ на массу;
• диагностировать генератор без подключенных потребителей.

Подготовка к регулировке

Давайте посмотрим, как выставить зажигание на ВАЗ-2105 и что для этого нужно. На самом деле, каких-то определенных условий создавать для этого не требуется. Операцию вполне можно проделать в обычном гараже или на улице, зажигание можно настроить даже зимой.

Из инструмента понадобится отвертка с плоским жалом, рожковый ключ на 13 мм, лампочка на 12 В с проводами, ключ для вращения коленчатого вала, свечной ключ, металлический щуп на размер в 0,35 мм.

В идеале нужно использовать стробоскоп, но для подержанных автомобилей он, скорее, вреден. Все двигатели разные и работают по-разному. Не для всех подойдут заводские показатели УОЗ.

Неисправность регулятора напряжения

Иногда выходит из строя так называемая «шоколадка».

Смотреть галерею

Как определить неисправность регулятора напряжения? Симптомы – генератор дает заряд с избытком либо с недостатком. Батарея часто закипает или вовсе не заряжается. На панели приборов горит лампочка с аккумулятором. Стоит отметить, что это наиболее частая поломка.

Сколько стоят такие запчасти на ВАЗ-2105? Цена нового интегрального регулятора составляет 150 рублей. Отметим, что он одинаковый для всех классических моделей АвтоВАЗа и даже для запорожской «Таврии».

Как определить, что сломался именно регулятор? Для этого необходимо запустить двигатель ВАЗ-2105 с ремнем ГРМ и на средних оборотах включить все электроприборы: фары, печку, салонный свет. Далее при помощи вольтметра замеряем уровень напряжения на самом аккумуляторе, а после – между выводной клеммой и массой генератора. Если показания составляют от 12,5 до 14 Вольт, значит элемент исправен. Если значения слишком высокие или низкие, регулятор напряжения подлежит замене.

Схема генератора 372.3701 на ВАЗ 2107, ВАЗ 2105, ВАЗ 2104

Вентили генератора не допускается проверять напряжением более 12 В или мегомметром, так как он имеет слишком высокое для вентилей напряжение и они при проверке будут пробиты произойдет короткое замыкание. Запрещается проверка работоспособности генератора «на искру» даже кратковременным соединением зажима «30» генератора с массой автомобиля.

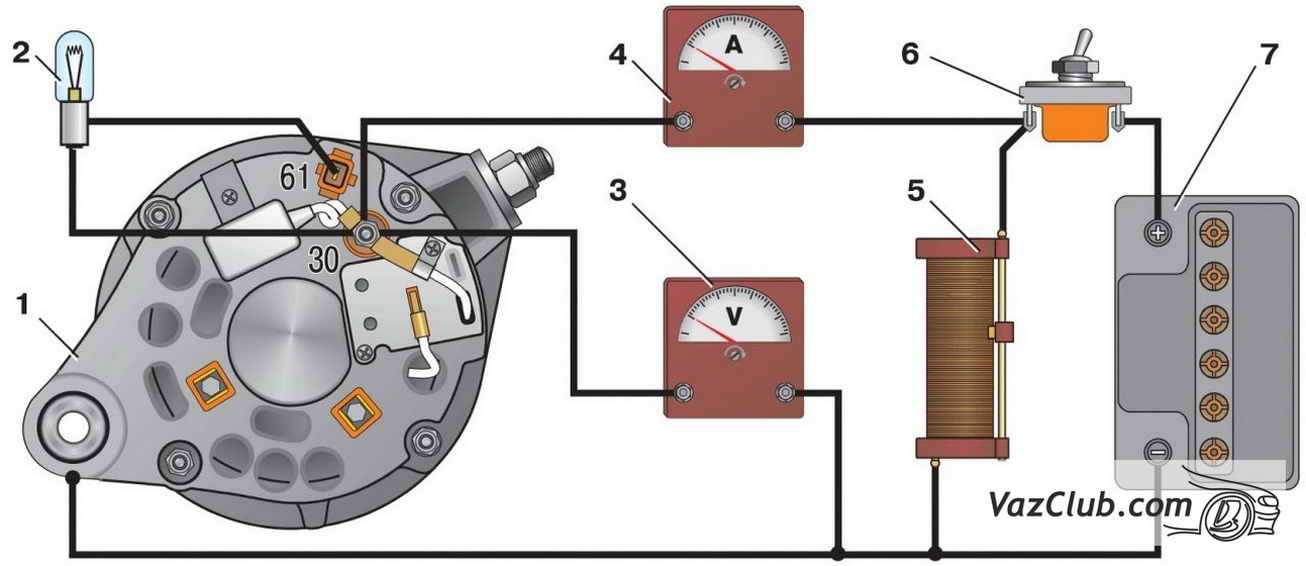

Выключателем 6 отключите аккумуляторную батарею и реостатом 4 установите ток отдачи 10 А.

Снимаем наружную и внутреннюю крышку вместе с винтами. При затяжке болта поджимная втулка на рисунке слева смещается, выбирая зазор между кронштейном генератора и ушком.

ВВ провода

Высоковольтные провода (ВВ провода) системы зажигания предназначены для передачи импульсов высокого напряжения с катушки зажигания на свечи. Конструктивно такой кабель представляет собой металлический центральный проводник, покрытый слоем изоляции из ПВХ, резины либо полиэтилена, а также специальным слоем, повышающим стойкость провода к химическим воздействиям (топливо, масло). Сегодня большое распространение получили силиконовые ВВ провода, которые характеризуются высокой эластичностью при низких температурах. Такие кабели отлично работают в сырую погоду и не перегреваются.

Неисправности

Возникновение неполадок со свечными проводами проявляется в виде нестабильной работы силового агрегата:

• проблемный пуск мотора, особенно в сырую погоду;
• перебои в работе силовой установки на средних и высоких оборотах;
• при повреждении центрального проводника мотор глохнет;
• мощность снижается;
• расход топлива увеличивается.

Проблемы с ВВ проводами возникают в основном по причине старения. Со временем изоляционный слой покрывается мелкими трещинками, что обусловлено температурными перепадами в подкапотном пространстве. В результате через повреждённые участки появляется утечка тока: искра пробивает на массу и электроэнергии не хватает для нормального искрообразования. При скоплении на поверхности проводов и защитных колпачков грязи, увеличивается поверхностная проводимость изоляции, что приводит к появлению утечки тока. Кроме этого, утечка возможна и при окислении контактов кабеля, когда нарушается герметичность защитного колпачка, например, при его повреждении.

Как проверить

Прежде чем приступить к более детальной диагностике ВВ проводов, нужно осмотреть их на предмет повреждений, таких как трещины, переломы, надрывы защитных колпачков и т. п. После этого можно прибегнуть к одному из следующих способов:

1. Использовать заведомо исправный кабель. Для этого поочерёдно отключаем ВВ провода, заменяя их запасным. Если стабильная работа мотора возобновится, то это укажет на повреждённый элемент.
2. Дождаться тёмного времени суток. Когда наступит темнота, открываем капот и запускаем двигатель. В случае пробоя кабеля на неисправном элементе будет отчётливо заметна искра.
3. Задействовать дополнительный провод. Для этого используем изолированный отрезок кабеля, зачистив оба конца. Один из них замыкаем на массу, вторым проводим по свечному проводу, особенно в местах изгибов и колпачков. Если высоковольтный кабель пробивает, то на проблемном участке между дополнительным проводом возникнет искра.
4. Диагностика мультиметром. При помощи прибора определяем сопротивление кабелей, выбрав режим омметра. Отключив провода от катушки зажигания и трамблёра, замеряем поочерёдно сопротивление. У исправного провода показания должны составить около 5 кОм. При обрыве центральной жилы значения будут отсутствовать.

Видео: диагностика высоковольтных проводов

Какие поставить

Выбор ВВ проводов — мероприятие ответственное, поскольку они напрямую влияют на работоспособность силовой установки, а высокая цена далеко не всегда является показателем качества. Лучше всего предпочтение отдавать свечным проводам с медной центральной жилой. Сопротивление должно быть около 4 кОм. Провода с нулевым сопротивлением приводят к быстрому выгоранию центрального электрода свечи и её преждевременному выходу из строя

Внимание при выборе стоит обращать на таких производителей:

Каково строение генератора изнутри

В качестве нее можно использовать отрезок трубы подходящего размера. Чтобы открыть блок, необходимо снять крышку, выдавливая ее наверх.

Для проведения проверки регулятора подсоединяем к щеткам вольтметр или контрольную лампу. Для зарядки аккумулятора и нормальной работы электрооборудования, напряжение должно быть 13,8 — 14,2 Вольта.

Установка генератора на место фиксируется гайкой на 17 и нижним болтом на

Пришлось покупать ещё один реле-регулятор, после чего заряд вернулся к нормальным значениям. На стенде Диагностика на стенде проводится на сервисе, а при наличии всего необходимого возможна и в домашних условиях. F2 10A Электродвигатели стеклоочистителя. Сигнализатор включения габаритных огней.

Принцип работы агрегата и контрольной лампы заряда

Между передним ротором и передним подшипником устанавливается регулировочная шайба, которую часто забывают поставить, делая ремонт генератора. Генераторы на автомобиле ВАЗ инжектор или карбюраторный тип имеют одинаковый привод. Осуществляя ремонт генератора, часто забывают поставить регулировочную шайбу, что делать крайне не рекомендуется. Это значит, что цепь целая и генератор готов к работе.

К внутренней части задней крышки устанавливается выпрямитель БПВ Оснащался прямозубыми 4 и 5-ступенчатыми коробками передач, с кулачковыми муфтами включения.

12.15. Схема соединений системы генератора 37.3701

F12 10A Дальний свет фар правая блок-фара. Базовая модель года выпуска с карбюраторным двигателем объемом 1,29 литров и мощностью 63,6 лошадиные силы.

Неисправный вентиль, как правило, пропускает ток в обоих направлениях. Неисправный конденсатор необходимо заменить. При этом силой магнитного потока управляет реле-регулятор, которое увеличивает или уменьшает напряжение на щетках в зависимости от нагрузки на плюсовой клемме аккумуляторной батареи. В результате имеем меньший износ контактных колец и щеток, значительно увеличенный срок службы. F11 10A Плафоны освещения салона. принцип работы генератора

ГУ или генератор

Генератор в любой автомобильной электросхеме выполняет главенствующие функции. Именно от него зависит нормальное функционирование и эксплуатация машины. Надежное ГУ устанавливается во все иномарки и модели отечественного автопрома.

К примеру, на «шестёрку» ставится ГУ, заряд которого удовлетворяет потребность в электричестве любого штатного компонента. Если не перегружать генерирующее устройство «шестёрки», то автомобиль способен отъездить ещё много и много километров

Однако важно своевременно проводить профилактические процедуры – следить за натяжением ремня и состоянием щёток

ГУ подключается по классической схеме. На примере генератора ВАЗ 2106 рассмотрим его функционирование. Маркируется это ГУ, как Г-221. Представляет собою синхронную электромашину переменного напряжения с ЭЛМГ возбуждением. Внутрь ГУ встроен ВБ (выпрямитель) с 6-ю диодами.

1	обмотка ротора генератора
2	генератор
3	обмотка статора генератора
4	выпрямитель генератора
5	аккумуляторная батарея
6	тумблер зажигания
7	контрольная лампа заряда аккумуляторной батареи
8	реле контрольной лампы заряда аккумуляторной батареи
9	блок предохранителей ВАЗ -2106
10	дроссель
11	термокомпенсирующий резистор
12	добавочные резисторы
13	регулятор напряжения

Простая и понятная схема, не требующая каких-либо тонкостей и специфических знаний. На «шестёрке» ГУ размещается на моторе справа. Крепится к натяжной планке гайкой и к кронштейну своими лапками.

Как видим, на схеме показан выносной регулятор. Он помечен цифрой 13. Генератор указан под цифрой 2, блок предохранителей – под цифрой 9.

Отдельно хотелось бы рассмотреть реле, которое в схеме генератора «шестёрки» играет важную роль. В первую очередь оно служит для того, чтобы подавать информацию водителю о состоянии зарядки. Её, как известно, создаёт генерирующее устройство.

Реле выполнено по тому же принципу, как и все устройства, функционирующие, согласно тем же свойствам. Подключение осуществляется к клемме 30 генератора. Отдельный провод идёт через предохранители к ЗЗ (замку).

Действие реле сводится к следующему: лишь только вольтаж БС снижается (опускается ниже 12-вольтового значения), релейные контакты размыкаются, индикатор задействуется, давая знак водителю.

Для лучшего понимания схемы подключения рекомендуется ознакомиться также с принципами зарядки батареи:

• как только проворачивается ключ в ЗЗ, на регулятор реле через предохранитель подаётся (вывод 15) электроимпульс;
• в регуляторе напряжение трансформируется и идёт дальше на положительную щётку ГУ;
• затем через щётку напряжение идёт на обмотку возбуждения ГУ;
• затем – на отрицательную щётку, через которую и выводится на массу.

После того, как задействуется реле или после достижения в БС нормального значения вольтажа, ГУ начинает вырабатывать ток с нужным значением. Индикаторная лампа тухнет, а схема начинает работу в заводском режиме. А вот когда общий вольтаж падает, тока оказывается недостаточно, и контакты размыкаются, что приводит к горению лампы разрядки.

Постоянное включение индикаторной лампы заряда свидетельствует о неправильной работе гена. Происходит же это по разным причинам. Для начала следует проверить предохранители: если они в активном состоянии, то внимания заслуживают уже оба реле: регулятор и зарядник. Если и они в порядке, то уже неисправности надо искать в самом генерирующем устройстве.

Прежде чем приступить к замене реле, рекомендуется тщательно проверять функционирование регулятора. Автомобиль запускается, обороты придерживаются в пределах 2500-3000 об/мин. После этого нужно отключить все потребители тока, кроме зажигания. Затем надо измерить напряжение на выводах АКБ.

Зарядка может пропадать в следующих случаях:

1. Если изношены генераторные щётки.
2. При неисправностях генерирующего устройства.
3. Если неисправно реле зарядки.
4. При выходе из строя выпрямительного блока (диодный мост).

Таким образом, инсталляция выносного реле-регулятора взамен встроенного принесёт много пользы. Дело в том, что современные зарядные системы обладают куда большей мощностью. Тем самым, современные ЗУ и намного сложнее, чем системы старого образца.

• Абсолютно легально (статья 12.2);
• Скрывает от фото-видеофиксации;
• Подходит для всех автомобилей;
• Работает через разъем прикуривателя;
• Не вызывает помех в радиоприемнике и сотовых телефонах.

Реле-регулятор напряжения ВАЗ 2106 обеспечивает нормальное функционирование важных механизмов и приборов транспортного средства. От него, в частности, зависит адекватная работа системы зажигания автомобиля и его генератора, а также состояние АКБ.

Разновидности систем зажигания

В течение многих десятилетий автомобиль ВАЗ-2107 комплектовался разными видами систем. Выделяют механическое контактное, бесконтактное или электронное зажигание, а также зажигание с управлением от ЭБУ для инжекторных версий.

В механической системе контакты, которые размыкаются кулачком на валу трамблера, разрывают электрическую цепь низкого напряжения. В результате инициируется мощный импульс в высоковольтной обмотке катушки. Данный разряд направляется на свечи.

Зажигание бесконтактного типа работает примерно так же, но сигнал о разрыве цепи подается датчиком Холла, а сам разрыв реализуется электронным коммутатором. Настройка зажигания на карбюраторных моделях вне зависимости от типа систем осуществляется практически про одной и той же инструкции.

В инжекторных моделях никаких контактов, датчиков Холла, распределителей и любых других вращающихся элементов нет. Как выставить зажигание на ВАЗ-2105 (инжектор) знать совершенно не нужно. Здесь момент искрообразования определяется контроллером ЭБУ на базе информации от многочисленных датчиков. Система сама знает, когда и как подавать искру. Тем более, что в процессе эксплуатации УОЗ может постоянно корректироваться.

Зарядка ВАЗ 2106

Генераторы CS оборудованы встроенным регулятором напряжения. По своим электрическим характеристикам статор Delta, блок выпрямителя и ротор с контактными кольцами и щетками аналогичны тем, которые были использованы в более ранних генераторах. Применены стандартные шкив и крыльчатка, однако, отверстия для испытания не предусмотрено.

Устройство электрического реле:

электромагнит — провод, который наматывается на катушку с сердечником из магнитного материала;

якорь — специальная пластина, управляющая контактами;

переключатель (переключающий, размыкающий, замыкающий).

При прохождении электротока через обмотку электрического магнита возникает электрополе, прижимающее якорь к сердечнику, с помощью толкателя его сдвигает, переключая контакты. Имеются два главных типа реле авторегуляторов напряжения, применяющихся на машинах Жигули 2106.

Неконтактное электрическое реле-регулятор типа 121.3702. Достаточно новый агрегат, использующийся водителями в наши дни, не требующий никаких настроек и дополнительного регулирования.

Магнитный электрический регулятор с индексом РР-380 — прибор старого образца, в настоящее время его изготовление приостановлено, он не выпускается как деталь к ВАЗ 2106.

Взаимозаменяемость реле позволяет при смене одного вида на другой не выполнять доработку электрической схемы зарядки машины.

Прежде чем приступить к замене реле напряжения, нужно проверить работоспособность регулятора. Следует завести машину, при этом скорость вращения коленвала должна составлять 2500-3000 об./мин. Затем нужно отключить все потребители электроэнергии, кроме зажигания, и измерить вольтметром напряжение на клеммах аккумулятора.

Пропала, причины

1. Износ щеток генератора

2. Выход из строя диодного моста генератора

3. Неисправность реле зарядки

4. Проблемы с генератором.

Не дает з-ку генератор

Для проверки щеток генератор не нужно снимать с автомобиля, так как щеточный узел доступен и легко снимается. Изношенные щетки либо заменяются, либо меняется узел целиком. Перемещение щеток проверяют надавливанием. Щетки должны легко войти в свои колодцы и легко вернуться. В противном случае щетки вынимаются, и колодцы зачищаются, также снимаются заусенцы с самих щеток.

Проверяется также контакт генератора с массой автомобиля и при необходимости восстанавливается. Иногда достаточно немного отпустить крепление провода с массой и поводить проводом из стороны в сторону, чего будет достаточно для восстановления надежного контакта. Для полного контроля провод снимается и наконечник зачищается.

Подключение

Отворачиваем 2 крепежа реле лампы зарядки и демонтируем изделие с установленных шпилек.

Помечаем маркером или фломастером подводящую электропроводку для контроля над корректностью обратного подключения обновленного изделия. При неправильном включении реле в сеть энергообеспечения автомобиля он перестает функционировать, что создаст аварийную ситуацию из-за резкого повышения разности потенциалов на выходных контактах генераторного устройства.

Рассоединяем проводную цепь, меняем реле на исправное изделие и проводим обратный монтаж.

При тестировании реле лампы зарядки категорически запрещается делать КЗ между выходными элементами цепи, т.к. это вызовет дефекты блока устройств выпрямления тока. Перед тестированием реле регулятора зарядки необходимо убедиться в оптимальной степени натяжки генераторного ремня. К электрической цепи генераторной обмотки возбуждения не следует подключать другие энергетические ресурсы, т.к. падение напряжения на исследуемом реле зарядки ВАЗ 2106 может превысить оптимальные значения.

Как проверить

Заведите автомобиль и сделайте частоту вращения коленвала 2500-3000об/мин.

Отключите все лишние потребители электроэнергии, за исключением конечно самого зажигания.

Замеряйте вольтметром напряжение на клеммах аккумулятора. Оно должно быть равным 14.2В плюс минус десятые доли.

При любых существенных отклонениях напряжения от нормы необходимо заменить регулятор. Для этого:

Отверните две гайки крепления реле и снимите регулятор со шпилек.

Промаркируйте маркером провода, чтобы при дальнейшей сборке не перепутать их местами, а это важно, так как если вы перепутаете провода местами регулятор перестанет работать и как следствие возрастет напряжение на выходе генератора. Отсоединив провода, замените регулятор на новый и установите в порядке обратном снятию

Отсоединив провода, замените регулятор на новый и установите в порядке обратном снятию

Отсоединив провода, замените регулятор на новый и установите в порядке обратном снятию.

Ремонт карбюратора ВАЗ 2121 своими руками

Ремонт карбюраторного узла на «Ниве» может потребоваться в разных случаях. Если автолюбитель имеет практические навыки обслуживания своего «четырёхколёсного друга», то самостоятельное выполнение ремонтных работ не составит для него труда. Однако необходимо отметить, что устройство карбюраторных механизмов отличается повышенной сложностью, поэтому качественное проведение работ без подготовки маловероятно.

Признаки и причины неисправностей карбюраторов «Озон»

Внешние проявления работы двигательного агрегата и собственные ощущения водителя, как правило, могут свидетельствовать о возникновении каких-либо неполадок в работе карбюратора. Самыми распространёнными признаками неисправностей на «Озоне» считаются:

• неустойчивая работа силового агрегата на холостых оборотах;
• автомобиль теряет показатели динамики;
• после достижения скорости в 90 км/ч резко падает продуктивность мотора;
• трудности при запуске;
• увеличение расхода потребления топлива.

Таким образом, если «Озон» показывает один или сразу несколько из этих признаков неисправностей, то это означает необходимость проведения ремонтных работ.

Двигатель получает слишком много бензина — заливает карбюратор/залегает игла

Если автовладелец замечает, что карбюратор постоянно заливается излишками бензина, можно сделать вывод о неисправности игольчатого клапана. Он со временем может терять свою пропускную способность, из-за чего сначала возникают трудности с запуском мотора, на карбюраторе появляются потёки топлива, а потом мотор вообще будет невозможно завести.

Выход из ситуации — заменить игольчатый клапан своими руками. Для этого потребуется:

1. Снять крышку с карбюратора.
2. Выставить поплавок по его первоначальной оси.
3. Отсоединить игольчатый клапан.
4. На освободившееся место прикрутить новый клапан.
5. Прикрутить крышку на место.

Автомобиль не может удерживать холостые обороты — сразу глохнет

В этом случае потребуется заменить экономайзер. Скорее всего, причина именно в этом компоненте, так как он обеспечивает подачу топлива в мотор на холостом ходу. В редких случаях на карбюраторах «Нивы» может выйти из строя блок управления холостым ходом.

Для определения причины неисправности рекомендуется разобрать карбюратор и осмотреть устройства экономайзера и холостого хода. Визуально будет заметно их состояние (налипание большого количества нагара и грязи, деформация). Если устройства вышли из строя, порядок их замены максимально прост: на место старого компонента устанавливается новое.

Салон ВАЗ-2105

Первоначально салон «пятёрки» был задуман, как более безопасный, функциональный и комфортабельный по сравнению с предшественниками первого поколения. Безопасному передвижению способствовали специальные брусья в конструкции дверей, а также гидравлические опоры переднего и заднего бамперов, предусмотренные опционально. Все эти шаги предпринимались в связи с планами выхода на североамериканский рынок.

Базовая комплектация предусматривала регулируемые подголовники на местах водителя и переднего пассажира, ремни безопасности на передних сидениях (на задних — в виде дополнительной опции). Для снижения усилия при вращении рулевого колеса в его конструкции был использован шариковый подшипник.

Приборный щиток состоит из четырёх переключателей, блока контрольных ламп и трёх круглых секций с указателями параметров

Панель приборов, дверные карты, обшивка потолка изготавливались из цельнолитых пластиковых форм. Приборный щиток состоит из четырёх переключателей, блока контрольных ламп и трёх круглых секций с указателями параметров. Для управления и контроля состояния различных систем на щитке приборов предусмотрены:

• 1 — кнопка включения наружного освещения;
• 2 — лампа контроля давления масла в системе;
• 3 — указатель температуры жидкости;
• 4 — контроль зарядки аккумулятора;
• 5 — блок контрольных ламп;
• 6 — спидометр;
• 7 — счётчик пробега;
• 8 — выключатель обогрева заднего стекла;
• 10 — переключатель вентилятора отопителя;
• 11 — контроль работы дальнего света;
• 12 -контроль работы указателя поворотов;
• 13 — контроль работы габаритных огней;
• 14 — вольтметр;
• 16 — указатель уровня топлива;
• 17 — контроль резерва топлива;
• 18 — выключатель задних противотуманных огней.

Обшивка сидений салона первоначально была выполнена из кожзаменителя. В дальнейшем большинство элементов интерьера было унифицировано с ВАЗ-2107.

Разбираемся в переплетении проводов ВАЗ 2103, 2104 и 21043 при помощи электросхемы

Видео: обзор автомобиля ВАЗ-2105

Несмотря на внешнюю простоту и незатейливость, ВАЗ-2105 нашёл своих почитателей на только в СССР, а впоследствии на территории стран постсоветского пространства, но и в таких странах, как Египет, Новая Зеландия, Финляндия. Во времена существования соцлагеря большое количество этих машин направлялось в дружественные Советскому Союзу государства как для реализации на потребительском рынке, так и для участия в раллийных гонках. Конструкция большинства механизмов и узлов автомобиля в большинстве случаев позволяет автовладельцам выполнять ремонт и техобслуживание транспортного средства самостоятельно. Внутренняя отделка салона ВАЗ-2105 достаточно легко поддаётся реконструкции с целью улучшения функциональности и повышения степени комфорта, поэтому тюнинг салона «пятёрки» — один из наиболее распространённых способов самостоятельной доработки интерьера.

Информация по схемам «пятёрки» предназначена для самостоятельного ремонта автомобиля при небольших неполадках электрооборудования. Электросхемы разделены на несколько блоков (для удобства просмотра через компьютер или телефон), имеются файлы в виде единой картинки с описанием каждого элемента — для распечатки на принтере. Годы производства данной модели: с 1979 по 2010 год. В конце декабря 2010 года «АвтоВАЗ» в связи с низким спросом на модель ВАЗ-2105 прекратил его выпуск. К этому моменту уже было выпущено 2 миллиона автомобилей.
