Лампы заднего фонаря ваз 2109 лада самара

Электрическая схема ВАЗ 2108, 2109, 21099 с «высокой» панелью приборов, исполнения «люкс»

Высокая панель приборов устанавливалась на ВАЗ 2109 взамен старой «низкой» панели. Отличается от низкой панели «новым» дизайном, добавлением нескольких датчиков и тахометра, а также своим всем известным шумом.

1 – блок-фара; 2 – электродвигатели очистителей фар; 3 – противотуманные фары; 4 – выключатель подкапотной лампы; 5 – звуковой сигнал; 6 – электродвигатель вентилятора системы охлаждения двигателя; 7 – датчик включения электродвигателя вентилятора; 8 – датчик износа колодок передних тормозов; 9 – генератор; 10 – электромагнитный клапан включения омыва фар; 11 — электромагнитный клапан включения омыва заднего стекла (устанавливается на части выпускаемых автомобилей); 12 – электромагнитный клапан включения омыва ветрового стекла; 13 – электродвигатель омывателя стекол; 14 – датчик контрольной лампы давления масла; 15 – датчик уровня масла; 16 – датчик уровня омывающей жидкости; 17 – датчик расхода топлива; 18 – электромагнитный клапан карбюратора; 19 – концевой выключатель карбюратора; 20 – реле включения стартера; 21 – свечи зажигания; 22 – датчик-распределитель зажигания; 23 – датчик скорости автомобиля; 24 – блок управления электромагнитным клапаном карбюратора; 25 – колодка диагностики; 26 – катушка зажигания; 27 – выключатель света заднего хода; 28 – датчик указателя температуры охлаждающей жидкости; 29 – стартер; 30 – датчик верхней мертвой точки 1-го цилиндра; 31 – коммутатор; 32 – аккумуляторная батарея; 33 – датчик уровня охлаждающей жидкости; 34 – реле включения противотуманных фар; 35 – датчик уровня тормозной жидкости; 36 – монтажный блок; 37 – штепсельная розетка для переносной лампы; 38 – блок управления блокировкой замков дверей; 39 – подкапотная лампа; 40 – электродвигатель очистителя ветрового стекла; 41 – лампа освещения вещевого ящика; 42 – электродвигатель вентилятора отопителя; 43 – дополнительный резистор электродвигателя отопителя; 44 – переключатель вентилятора отопителя; 45 – лампа подсветки рычагов отопителя; 46 – моторедукторы электростеклоподъемников передних дверей; 47 – моторедукторы блокировки замков дверей; 48 – выключатель зажигания; 49 – переключатель электростеклоподъемника правой двери; 50 – переключатель электростеклоподъемника левой двери; 51 – реле зажигания; 52 – подрулевой переключатель; 53 – маршрутный компьютер; 54 – прикуриватель; 55 – регулятор освещения приборов; 56 – выключатель контрольной лампы стояночного тормоза; 57 – выключатель стоп-сигнала; 58 – контрольная лампа включения обогрева заднего стекла; 59 – выключатель обогрева заднего стекла; 60 – выключатель противотуманных фар; 61 – контрольная лампа включения противотуманных фар; 62 – контрольная лампа включения заднего противотуманного света; 63 – выключатель заднего противотуманного света; 64 – боковые указатели поворота; 65 – выключатели плафона на стойках дверей; 66 – предохранитель цепи противотуманного света; 67 – выключатель наружного освещения; 68 – комбинация приборов; 69 – выключатель контрольной лампы воздушной заслонки карбюратора; 70 – выключатель аварийной сигнализации; 71 – плафон освещения салона; 72 – разъем для подключения к плафону индивидуального освещения; 73 – задние фонари; 74 – фонари освещения номерного знака; 75 — электродвигатель очистителя заднего стекла; 76 – элемент обогрева заднего стекла; 77 – датчик указателя уровня и резерва топлива;

А – порядок условной нумерации штекеров в колодках монтажного блока, комбинации приборов, подрулевого переключателя, выключателя зажигания и очистителя ветрового стекла; Б – порядок условной нумерации штекеров в колодках очистителей фар и заднего стекла; В – порядок условной нумерации штекеров в колодках датчиков скорости и расхода топлива и в датчике-распределителе зажигания; Г – порядок условной нумерации штекеров в колодках моторедукторов электростеклоподъемников и моторедукторов блокировки замков дверей.

В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов. Вторые концы черных тонких проводов также сведены в точки, соединенные с массой.

На схеме показано подключение дополнительного электрооборудования, которое может быть установлено на автомобили, но на автомобиле конкретной комплектации может отсутствовать тот или иной вспомогательный узел или система.

Идеи тюнинга задних фар

Чтобы выделить машину и сделать ее неповторимой и уникальной, то есть тюнингованной, можно воспользоваться несколькими советами. Можно воспользоваться альтернативной оптикой.

Эти фонари гораздо надежнее и красивее, чем обычные фары. Кроме прочего, тюнинг задних фар может защитить ВАЗ 21099 от некоторых проблем. Можно прибегнуть к модернизации, и тогда не будут запотевать стекла, и не будут окисляться контакты.

Кроме того, задние фонари на ВАЗ можно изнутри покрыть краской. Конечно, использовать нужно специальную смесь, ведь обычная при нагревании деформируется. Для того, чтобы она продержалась как можно дольше, фары необходимо разобрать и снять дополнительный отражатель поворотника. Затем, при использовании наждачки снять с фонаря хром и затем нанести на поверхность грунтовку.

Грунтовка должна сохнуть около 1 часа, кроме того, смесь нужно нанести в несколько слоев. Красящее вещество нужно наносить также в несколько слоев, и ждать примерно час до полного высыхания. После завершения работы можно собирать фонарь. При нанесении герметика идентичного цвета, старый необходимо удалить, а затем обезжирить поверхность фонаря. Если провести процедуру неправильно, это послужит новым проблемам.

Кроме этого, можно прибегнуть к таким способам самостоятельного тюнинга:

  1. Диодные накладки на фары. Этот элемент выглядит достаточно красиво и необычно. Кроме того, накладками можно украсить не только фары сзади, но также на противотуманки и поворотники. Некоторые украшают ими даже диски на колесах или салон изнутри, если с фарами поработать уже не получится.
  2. Диодные кольца. Также очень популярный вариант. Лучше всего при конструировании такого украшения использовать качественные материалы и не халтурить в работе, тогда эффект будет отличный. Для изделия используют готовые кольца или ленту.

Источники

  • avtozam.com/vaz/2109/remont-i-tyuning-zadnih-fonarej/
  • usamodelkina.ru/7094-peredelyvaem-zadnie-fonari-na-vaz-2108-2109.html
  • okuzove.ru/osveshhenie/zadnie-fary-na-vaz-2108-2109-21099.html
  • twokarburators.ru/zadnie-fonari-2108-2109-21099/

Сгорел предохранитель

По этой причине также часто не горит одна фара ближнего света. Для её устранения надо сделать следующее:

  • вскрыть блок, в котором находятся все предохранители автомобильных электрических цепей;
  • с помощью схемы определяется тот предохранитель, который нужен. Как правило, если он перегорел, то это сразу видно;
  • заменить неисправный элемент на исправный.

Кстати, если перегорание предохранителей становится частым явлением, то следует искать в проводке пробой. Чтобы его определить, необходимо прозвонить все элементы электрической цепи, или обратиться за помощью к специалистам. Причём это надо сделать в обязательном порядке, так как наличие короткого замыкания может спровоцировать возникновение пожара.

Установка новой фары

Монтаж новой фары проводится в обратной демонтажу последовательности. Сначала нужно присоединить штекер с проводами к новой фаре, затем установить фару в кронштейн, после следует монтировать фонарь в корпус автомобиля. Величина зазора между фарой и корпусом должна быть 5 ± 2 мм, между фарой и крылом — 3 ± 2 мм. Затем нужно прикрутить все болты, с помощью которых фара прикреплена к корпусу автомобиля. Затем на место нужно вернуть декоративную решетку радиатора.

Если при снятии фары приходилось демонтировать бампер автомобиля, то придется возвращать его на место. Эти действия также проводятся в обратном порядке тому, как проводился демонтаж элемента кузова. Так как при снятии бампера часто разрушаются подкрылки, то, возможно, придется заменить их на новые.

замена

Замена стекла на фаре ваз 2109

При движении по трассе отскочивший камень от впереди идущей машины попадает в фару. Стекло разбивается и предстоит замена. Это происходит часто, так как дорожное покрытие выполнено из асфальтобетона. Со временем оно выбивается, щебенка остается без связующего битума. Также происходит разрушение стекла фары при неправильном уходе за ним. Включенные фары, при необходимости следует протирать влажной салфеткой, щеткой. Но ни в коем случае нельзя протирать нагретое стекло, не остывшее еще — снегом или обрызгивать водой.

Замена стекла у фары ваз 2109

Необходимые материалы, компоненты:

  • стекло на фару, которое можно купить в автомагазине;
  • герметический клей для стекла, белого цвета;
  • растворитель – для обезжиривания поверхности.

Так же необходим набор инструментов и вспомогательные материалы.

Без снятия фары

Замена стекла фар на ваз 2109

В летний период эту работу можно выполнить на улице, не снимая фары:

  • Выбрать асфальтированную, бетонную площадку, в том месте, где нет ветра.
  • Полить площадку водой, это надо сделать для того, чтобы исключить попадание пыли, песка при очистке, нанесении клея.
  • Для выполнения работ надо одеть перчатки х/б. Таким предохранением рук исключается получение ранения при выемке разбитых осколков.
  • Чтобы облегчить работы, молоточком постараться аккуратно ударять по стеклу.
  • Очистить от оставшихся осколков.
  • По периметру фару отверткой очистить от остатков старого клея.
  • Растворителем смочить ветошь, обезжирить отражатель.
  • Также растворителем протереть внутреннюю поверхность стекла.
  • После еще раз прочистить место наклейки в корпусе фары(см.Ремонт фары ваз своими руками).
  • Клей постепенно, аккуратно выдавливать из тюбика.
  • Наносить тонким слоем по ободу фары, по внутреннему краю стекла.
  • Выждать 3 минуты.
  • После этого стекло прижать к фаре, постараться приклеить его посередине.

Замена стекла фары на ваз 2109

Для закрепления стекла на клее необходимо дать нагрузку. Это можно сделать перевязочным резиновым жгутом из автоаптечки. Надо:

  • Закрепить крючком жгут за корпус машины.
  • С небольшим растяжением второй конец зацепить снизу рамы машины.
  • Жгутом надо крепко придавить стекло, для этого под жгут можно подложить деревянный брусок.
  • Оставить склеенные части на сутки.

Со снятой фарой

Замена стекла фары ваз 2109

Для более качественного выполнения работ, фару необходимо демонтировать. Крепление ее располагаются в моторном отсеке:

  • Поэтому необходимо поднять капот, поставить распорку.
  • Фара крепится на четырех винтах гайками.
  • Открутить их головкой №10.
  • Весь корпус вынимать к себе, при необходимости немного нажать на передний бампер.
  • Отсоединить две фишки подачи электричества.
  • Снять корректор регулировки, повернуть его головку влево, стянуть с фары.

Дальнейшие работы желательно проводить в помещении при температуре +18 0 С. Надо:

  • Положить фару на стол;
  • Открутить корпус сигнала поворота;
  • Снять ограничители хода очистителей;
  • Убрать остатки стекла с корпуса фары, можно воспользоваться ножом;
  • Тщательно очистить места посадки стекла от оставшегося клея;
  • Растворителем обезжирить соприкасающиеся поверхности фары, стекла.

Герметик тонким слоем наносится на корпус, по краю стекла:

  • После 3 минут все склеиваемые детали совместить.
  • Перевернуть фару на стекло, предварительно подложить на стол кусок брезента или любой ткани.
  • Под один край под стекло подложить деревянный брусок, чтобы сравнять опору нагрузки корпуса фары.
  • Оставить склеенные детали на сутки.
  • Фару поставить на место и подсоединить все детали.

После проведенных работ необходимо провести регулировку установленной фары. Для этого необходимо обратиться в автосервис к специалистам. Там на специальном стенде будет квалифицированно проведена такая процедура. Цена стекла во многом будет зависеть от производителя, качества. Так как рыночные цены имеют большой диапазон: от 100 руб. до 750 руб. за одно стекло. Стекла представлены на рынке заводами производителями ОАО «Завод Автосвет» г. Киржач, ООО «Завод Автоприбор» г. Димитровград, «БОШ» и другими. Поэтому необходимо хорошо все взвесить, выслушать советы продавцов-консультантов. После этого можно смело приступать к самостоятельному ремонту автомобиля. При проведении работ своими руками по замене стекла передней фары необходимо ознакомиться с инструкцией, просмотреть видео, тщательным образом изучить фото.

Замена

Замена стекла на фаре ваз 2109

При движении по трассе отскочивший камень от впереди идущей машины попадает в фару. Стекло разбивается и предстоит замена. Это происходит часто, так как дорожное покрытие выполнено из асфальтобетона. Со временем оно выбивается, щебенка остается без связующего битума. Также происходит разрушение стекла фары при неправильном уходе за ним. Включенные фары, при необходимости следует протирать влажной салфеткой, щеткой. Но ни в коем случае нельзя протирать нагретое стекло, не остывшее еще — снегом или обрызгивать водой.

Замена стекла у фары ваз 2109

Необходимые материалы, компоненты:

  • стекло на фару, которое можно купить в автомагазине;
  • герметический клей для стекла, белого цвета;
  • растворитель – для обезжиривания поверхности.

Так же необходим набор инструментов и вспомогательные материалы.

Без снятия фары

Замена стекла фар на ваз 2109

В летний период эту работу можно выполнить на улице, не снимая фары:

  • Выбрать асфальтированную, бетонную площадку, в том месте, где нет ветра.
  • Полить площадку водой, это надо сделать для того, чтобы исключить попадание пыли, песка при очистке, нанесении клея.
  • Для выполнения работ надо одеть перчатки х/б. Таким предохранением рук исключается получение ранения при выемке разбитых осколков.
  • Чтобы облегчить работы, молоточком постараться аккуратно ударять по стеклу.
  • Очистить от оставшихся осколков.
  • По периметру фару отверткой очистить от остатков старого клея.
  • Растворителем смочить ветошь, обезжирить отражатель.
  • Также растворителем протереть внутреннюю поверхность стекла.
  • После еще раз прочистить место наклейки в корпусе фары(см.Ремонт фары ваз своими руками).
  • Клей постепенно, аккуратно выдавливать из тюбика.
  • Наносить тонким слоем по ободу фары, по внутреннему краю стекла.
  • Выждать 3 минуты.
  • После этого стекло прижать к фаре, постараться приклеить его посередине.

Замена стекла фары на ваз 2109

Для закрепления стекла на клее необходимо дать нагрузку. Это можно сделать перевязочным резиновым жгутом из автоаптечки. Надо:

  • Закрепить крючком жгут за корпус машины.
  • С небольшим растяжением второй конец зацепить снизу рамы машины.
  • Жгутом надо крепко придавить стекло, для этого под жгут можно подложить деревянный брусок.
  • Оставить склеенные части на сутки.

Со снятой фарой

Замена стекла фары ваз 2109

Для более качественного выполнения работ, фару необходимо демонтировать. Крепление ее располагаются в моторном отсеке:

  • Поэтому необходимо поднять капот, поставить распорку.
  • Фара крепится на четырех винтах гайками.
  • Открутить их головкой №10.
  • Весь корпус вынимать к себе, при необходимости немного нажать на передний бампер.
  • Отсоединить две фишки подачи электричества.
  • Снять корректор регулировки, повернуть его головку влево, стянуть с фары.

Дальнейшие работы желательно проводить в помещении при температуре +18 0 С. Надо:

  • Положить фару на стол;
  • Открутить корпус сигнала поворота;
  • Снять ограничители хода очистителей;
  • Убрать остатки стекла с корпуса фары, можно воспользоваться ножом;
  • Тщательно очистить места посадки стекла от оставшегося клея;
  • Растворителем обезжирить соприкасающиеся поверхности фары, стекла.

Герметик тонким слоем наносится на корпус, по краю стекла:

  • После 3 минут все склеиваемые детали совместить.
  • Перевернуть фару на стекло, предварительно подложить на стол кусок брезента или любой ткани.
  • Под один край под стекло подложить деревянный брусок, чтобы сравнять опору нагрузки корпуса фары.
  • Оставить склеенные детали на сутки.
  • Фару поставить на место и подсоединить все детали.

После проведенных работ необходимо провести регулировку установленной фары. Для этого необходимо обратиться в автосервис к специалистам. Там на специальном стенде будет квалифицированно проведена такая процедура. Цена стекла во многом будет зависеть от производителя, качества. Так как рыночные цены имеют большой диапазон: от 100 руб. до 750 руб. за одно стекло. Стекла представлены на рынке заводами г. Киржач, ООО «Завод Автоприбор» г. Димитровград, «БОШ» и другими. Поэтому необходимо хорошо все взвесить, выслушать советы продавцов-консультантов. После этого можно смело приступать к самостоятельному ремонту автомобиля. При проведении работ своими руками по замене стекла передней фары необходимо ознакомиться с инструкцией, просмотреть видео, тщательным образом изучить фото.

Вид снизу

Передняя часть автомобиля.Хорошо видны рычаги, растяжки и стабилизатор поперечной устойчивости передней подвески (относится, как и передние колеса, к группе элементов ходовой части). 1 – рычаг подвески переднего колеса (ходовая часть); 2 – растяжка рычага (ходовая часть); 3 – двигатель (поддон картера с пробкой отверстия для слива масла); 4 – коробка передач; 5 – вал привода переднего колеса (приводы передних колес относятся к трансмиссии); 6 – стабилизатор поперечной устойчивости (ходовая часть); 7 – система выпуска отработавших газов (система выпуска).

Задняя часть днища автомобиля.Хорошо видна балка, частично видны амортизаторы и пружины задней подвески. Рядом с колесом расположен основной глушитель системы выпуска отработавших газов. В задней части автомобиля, за балкой задней подвески, видна ниша днища багажника, в которой размещается запасное колесо. 1 – амортизатор; 2 – балка задней подвески (ходовая часть); 3 – топливный фильтр системы питания (только автомобиль с впрысковым двигателем); 4 – основной глушитель системы выпуска отработавших газов; 5 – ниша днища багажника для запасного колеса.

VESKO-TRANS.RU

АвтоНовости / Обзоры / Тесты
  • Home
  • Автогараж
  • Как Разобрать Задний Фонарь Ваз 2109

Как Разобрать Задний Фонарь Ваз 2109

Задние габариты на Ваз 2108, 2109, 21099

Функционирование задних габаритов хоть какого автомобиля из-за обеспечения безопасности на дороге является нужным. Эти устройства сзади машины делают осветительную и информационную функцию (предупреждают участников дорожного движения о движении авто).

На Вуале 21099 и других моделях фонари врубаются в автоматическом режиме во время переключения передачи и движения автомобиля вспять.

  • освещение заднего хода;
  • габаритное освещение;
  • стоп-сигналы;
  • поворотники;
  • аварийную сигнализацию.

Фары заднего вида для ВАЗ 21099

Строение осветительных устройств таково:

  • корпус, выполненный в большей степени из пластика (в неких случаях — из стекла);
  • ламподержатель;
  • защелка для удерживания проводов;
  • рассеиватель световых лучей для равномерного освещения дорожного покрытия. Клеится к корпусу изделия сзади, так что при поломке нуждается в подмене вкупе с корпусом.

Устройство задней фары на ВАЗ 2109-2108 и 21099

В ВАЗ 2108 или 2109 сзади могут устанавливаться следующие виды задних фонарей:

  • лампы накаливания. Недорогие, но относительно быстро выходят из строя и не являются достаточно яркими. Такие лампы горят желтым светом, который при неблагоприятных погодных условиях не слишком виден;
  • галогенные лампочки. Считаются более современными и долговечными, так как из их колбы откачивается воздух, и закачивается инертный газ. В продаже есть модели с цоколями Н1 и Н3;
  • светодиоды. Горят холодным белым светом, служат в несколько раз дольше ламп накаливания. Реализуются лентами и сегодня часто заменяют морально устаревшие лампы накаливания.

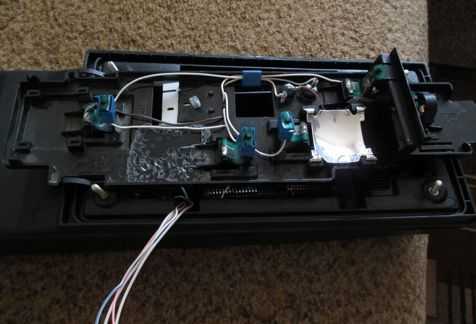

Полный разбор заднего фонаря ВАЗ 2114

Полностью разбираем задний фонарь, для дальнейшего тюнинга светодиодной лентой.

ОБЗОР ЗАДНЕГО ФОНАРЯ (СТЕКЛА) НА ВАЗ 2109 margin: 0 10px 5px 0;» src=»C:UsersOLEGDesktop1imageszadniefonarinavaz2108210921099_CEAD02DF.jpg» /> Замена ламп в задних фонарях Ваз 2109

Для очищения контактов от белого налета, который сопровождает окисление, нужно их зачистить. Для этого демонтируйте блок фары. «Массу» нужно вернуть на ее место, а расположенную рядом проводку протестировать на предмет корректной работы. Сломанные предохранители на ВАЗ 2109 и 21099 найти нетрудно — их схема обычно представлена на крышке блока.

Если же вы столкнулись с проблемой постоянного горения фонарей заднего хода, это может быть спровоцировано проблемами с проводкой или прекращением работы специального датчика, который расположился на коробке.

Когда прекращает работу выключатель фар авто, к нему можно подобраться через моторный отдел или снизу машины. Диагностировать поломку этого компонента системы освещения можно следующим образом:

  • завести ВАЗ 21099 и переключить его на заднюю передачу;
  • замкнуть контакты. Задние фонари должны при этом загореться;
  • проверить мультиметром наличие замыкания контактов при включении выключателя задних фар, предварительно вынув выключатель;
  • удостовериться в надежности спаивания контактов, собрать выключатель и снова проверить его работу. Если наблюдается нормальное замыкание, поставить его на место.

Как отрегулировать свет фар на ВАЗ 2108-ВАЗ 21099?

Примечание! Регулировку лучше всего выполнять в тёмное время суток или же в гараже при выключенном свете и обязательно на ровной поверхности без выбоин и так называемых бугров. А так же если вы хотите произвести регулировку так сказать чисто по ГОСТУ, то мы вам рекомендуем в таком случае запастись мелом и при помощи него, разрисовать стену на которой вы будете производить регулировку, вот таким вот образом:

Кстати на счёт этой фотографии выше, она добавляется только один лишь раз, поэтому чтобы нам не добавлять к каждому место по одной и той же фотографии, мы решили что вас будет (Когда это нужно будет) направлять на неё, в общём читайте внимательно статью ниже и поймёте всё!

И в завершение вас нужно предупредить, прежде чем приступать к регулировки обязательно проверьте давление в колёсах, а так же если вам будет нужно то в таком случае доведите его до нормы!

В самом начале операции встаньте от ровной стены на своём автомобиле, строго за пять метров, а так же если у вас будет возможность то в таком случае посадите на водительское сиденье человека весящего примерно килограмм 75 (Или какой ни будь груз), это нужно для того, чтобы регулировка прошла более удачнее.
Затем мелом разрисуйте стену по фотографии выше, если вам будет это нужно, если вы ничего не собираетесь рисовать то хотя бы визуально представьте на той стене на которой вы производите регулировка, данную схему изображенную на фото.Примечание! Кстати обратите своё внимание на буковку «h» на фото выше, так вот эта буква обозначает расстояние центра фар от пола!
После чего сядьте в салон автомобиля и поверните рычажок гидро-корректора фар и поставьте его таким образом, чтобы он стоял в положении «водитель и передний пассажир» и после чего включите ближний свет у фар автомобиля.

Следом поищите в своей машине тёмную тряпку через которую не будет проходить свет фар, так вот данной тряпочкой накройте одну из фар у автомобиля, потому что регулировку нужно выполнять для каждой фары по отдельности.

Теперь перейдите в подкапотное пространство и там на обратной стороне фары вы увидите два регулировочных винта, который один из них под цифрой 1 регулирует свет в горизонтальной плоскости (То есть в лево и в право), а другой винт под цифро 2 регулирует свет в вертикальной плоскости (То есть в верх и в низ).

Примечание! Свет фар будет считаться якобы отрегулированным, если у вас верхняя граница световых пятен совпадёт с линией N, а так же если обе вертикальные линии A и B шириной 950 мм, у вас пройдут через точку C1 и C2 в чуть наклонных участках, как показано на фото выше!

Дополнительный видео-ролик: Чтобы вы хотя бы наглядно понимали как делается процедура регулировки, то в таком случае просмотрите видео-ролик который расположен ниже:

Сравнение ксеноновых и диодных фар

Конструкция светодиодной фары гораздо более простая, нежели у ксеноновой, поэтому к остальным преимуществам добавляется еще и низкая стоимость. Ксеноновые лампы – привилегия автомобилей бизнес-класса, и несмотря на высокие характеристики светоизлучения, их обслуживание весьма дорогостояще. Чего только стоит отдельный блок зажигания и блок управления! Кроме того, включенные ксеноновые фары потребляют гигантское количество энергии – включенные на полную мощность, они могут разрядить аккумулятор всего за несколько часов.

Диодные фары отличаются рекордно низким потреблением энергии. Кроме того, их легко монтировать, они легкие и занимают немного места. ВАЗ-2109 с диодными фарами может не требовать их обслуживания 10-15 лет. Помимо всех вышеописанных достоинств, срабатывание LED-фар происходит гораздо быстрее, чем остальных. Учитывая все положительные качества светодиодных ламп, в будущем прогнозируется их полное вытеснение ксеноновых и тем более галогенных фар.

Для чего нужен прерыватель указателей поворота?

ПДД указывают на то, что каждый водитель, планируя совершить тот или иной маневр, обязан уведомлять других шоферов о своих намерениях. Когда-то в далекие времена, когда автомобили еще были диковинкой, подобные уведомления подавались левой рукой (при правостороннем движении). Если рука была вытянута, это означало желание водителя повернуть влево, когда она была согнута, а пальцы направлены вверх – направо.

Сигнал об изменении движения

Автомобили стали оборудоваться световыми указателями поворотов, которые для привлечения внимания должны были пульсировать. Чтобы приборы не светили постоянно, а периодически мигали, было изобретено небольшое устройство, которое впоследствии стало называться прерывателем указателей или поворотным реле. Несмотря на довольно большое наличие разновидностей упомянутого устройства, функции их сходны: подача пульсирующего импульса лампам поворотников и сигнализация щелчками о том, что они включены.

VESKO-TRANS.RU

АвтоНовости / Обзоры / Тесты
  • Home
  • Автогараж
  • Как Разобрать Задний Фонарь Ваз 2109

Как Разобрать Задний Фонарь Ваз 2109

Задние габариты на Ваз 2108, 2109, 21099

Функционирование задних габаритов хоть какого автомобиля из-за обеспечения безопасности на дороге является нужным. Эти устройства сзади машины делают осветительную и информационную функцию (предупреждают участников дорожного движения о движении авто).

На Вуале 21099 и других моделях фонари врубаются в автоматическом режиме во время переключения передачи и движения автомобиля вспять.

  • освещение заднего хода;
  • габаритное освещение;
  • стоп-сигналы;
  • поворотники;
  • аварийную сигнализацию.

Фары заднего вида для ВАЗ 21099

Строение осветительных устройств таково:

  • корпус, выполненный в большей степени из пластика (в неких случаях — из стекла);
  • ламподержатель;
  • защелка для удерживания проводов;
  • рассеиватель световых лучей для равномерного освещения дорожного покрытия. Клеится к корпусу изделия сзади, так что при поломке нуждается в подмене вкупе с корпусом.

Устройство задней фары на ВАЗ 2109-2108 и 21099

В ВАЗ 2108 или 2109 сзади могут устанавливаться следующие виды задних фонарей:

  • лампы накаливания. Недорогие, но относительно быстро выходят из строя и не являются достаточно яркими. Такие лампы горят желтым светом, который при неблагоприятных погодных условиях не слишком виден;
  • галогенные лампочки . Считаются более современными и долговечными, так как из их колбы откачивается воздух, и закачивается инертный газ. В продаже есть модели с цоколями Н1 и Н3;
  • светодиоды . Горят холодным белым светом, служат в несколько раз дольше ламп накаливания. Реализуются лентами и сегодня часто заменяют морально устаревшие лампы накаливания.

Полный разбор заднего фонаря ВАЗ 2114

Полностью разбираем задний фонарь

, для дальнейшего тюнинга светодиодной лентой.

ОБЗОР ЗАДНЕГО ФОНАРЯ (СТЕКЛА) НА ВАЗ 2109 margin: 0 10px 5px 0;» src=»C:UsersOLEGDesktop1imageszadniefonarinavaz2108210921099_CEAD02DF.jpg» /> Замена ламп в задних фонарях Ваз 2109

Для очищения контактов от белого налета, который сопровождает окисление, нужно их зачистить. Для этого демонтируйте блок фары. «Массу» нужно вернуть на ее место, а расположенную рядом проводку протестировать на предмет корректной работы. Сломанные предохранители на ВАЗ 2109 и 21099 найти нетрудно — их схема обычно представлена на крышке блока.

Если же вы столкнулись с проблемой постоянного горения фонарей заднего хода, это может быть спровоцировано проблемами с проводкой или прекращением работы специального датчика, который расположился на коробке.

Когда прекращает работу выключатель фар авто, к нему можно подобраться через моторный отдел или снизу машины. Диагностировать поломку этого компонента системы освещения можно следующим образом:

  • завести ВАЗ 21099 и переключить его на заднюю передачу;
  • замкнуть контакты. Задние фонари должны при этом загореться;
  • проверить мультиметром наличие замыкания контактов при включении выключателя задних фар, предварительно вынув выключатель;
  • удостовериться в надежности спаивания контактов, собрать выключатель и снова проверить его работу. Если наблюдается нормальное замыкание, поставить его на место.

Как устроена блок-фара

Блок-фара обеспечивает необходимую форму потока ближнего и дальнего света, индикацию сигнала указателя поворотов и включение габаритных огней. Основа фары – регулируемый рефлектор, отвечающий за высоту освещения. Если рефлектор настроен неправильно, фара будет или ослеплять водителей встречных автомобилей или недостаточно освещать пространство по ходу движения машины. Регулировка рефлектора производится двумя способами – с помощью винта и гидрокорректора фар. Винт обеспечивает постоянную высоту освещения, а гидрокорректор позволяет изменять высоту в зависимости от загрузки автомобиля. Электропитание для ламп блок-фары поступает через два разъема. Один обеспечивает работу ближнего и дальнего света, а также габаритных огней, другой подключен к указателям поворота. Стекло блок-фары обеспечивает рассеивание луча света и равномерное освещение пространства перед автомобилем.

Переделываем задние фонари на ВАЗ 2108/2109

Процесс тюнинга фонарей:

Шаг первый. Установка светодиодов и покраска фонарейСперва на внешнюю часть фонаря нужно приклеить светодиодную ленту. Для этого изначально нужно разметить фонарь и определить с тем, как диоды будут на нем располагаться. Далее светодиодная лента обязательно фиксируется с помощью эпоксидной смолы. В противном случае лента будет отставать, так как диоды довольно сильно нагреваются при работе.

После этого из бумаги нужно вырезать квадратики и наклеить их на каждый светодиод, это нужно для защиты, чтобы диод не был окрашен. Ну а после этого фонарь красится в черный матовый цвет прямо поверх светодиодов. После того как краска высохнет, бумажки можно будет снять и диоды будут открыты.

Шаг третий. Подключение диодовЧтобы подключить светодиодные ленты, в родном фонаре нужно сделать отверстия под провода. Далее провода просто припаиваются к тем контактам, к которым подключаются стандартные лампочки. Стоп-сигнал и габарит нужно подключать через диоды, для этого подойдут диоды с выпрямительных мостов, так как они достаточно мощные для этих целей. Обычные диоды могут сгореть. При нажатии на тормоз загораются не только стоп-сигналы, но и задние габариты.

Ну и соответственно нужно не забыть подключить правый и левый поворот.

Вот и все, на этом тюнинг можно считать оконченным. Что же вышло, можно посмотреть на видео.

https://youtube.com/watch?v=QZo-1nC8ucg

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Расположение основных агрегатов автомобиля

Силовой агрегат расположен в моторном отсеке под капотом, он занимает большую часть подкапотного пространства. Силовым агрегатом называется двигатель вместе со сцеплением, коробкой передач (сцепление и коробка передач являются элементами трансмиссии) и установленными на двигателе стартером и генератором.

Двигатель включает в себя системы, обеспечивающие возможность его работы. К таким относятся системы смазки, охлаждения, питания и выпуска. Управление работой впрыскового двигателя осуществляется контроллером ЭСУД (электронной системы управления двигателем). Кроме того, в автомобиле имеется система пуска двигателя (стартер, электрические цепи и коммутирующие устройства) и система энергоснабжения (генератор и аккумуляторная батарея). Последние две системы относятся к группе элементов электрооборудования.

Подкапотное пространство автомобиля ВАЗ-2109 с карбюраторным двигателем

1 – бачок омывателя ветрового стекла и стекла двери задка; 2 – верхняя опора стойки; 3 – корпус воздушного фильтра; 4 – бачок гидропривода тормозной системы; 5 – расширительный бачок системы охлаждения; 6 – аккумуляторная батарея; 7 – коробка передач (не видна); 8 – двигатель.

Подкапотное пространство автомобиля ВАЗ-21099 с впрысковым двигателем

1 – бачок омывателя ветрового стекла; 2 – верхняя опора стойки; 3 – ресивер; 4 – бачок гидропривода тормозной системы; 5 – расширительный бачок системы охлаждения; 6 – аккумуляторная батарея; 7 – корпус воздушного фильтра; 8 – коробка передач; 9 – двигатель.
