Как разобрать панель приоры

Снимаем комбинацию приборов и торпедо на автомобиле ВАЗ 2170 «Приора»

Добавлено Мар 30, 2015 в Приборные панели

ВАЗ 2170 – довольно популярный автомобиль от отечественного автопрома. Популярный он как среди рядовых автолюбителей, так и среди профессиональных тюнингистов, занимающихся кардинальным усовершенствованием всех параметров: внешнего вида, интерьера, ходовых качеств.

В данной статье мы поговорим о процессе снятия щитка приборов, а также о демонтаже самой приборной панели, то есть торпедо. Для чего это может понадобиться особо объяснять не нужно: или для ремонта, или для тюнинга. Кстати, насчет тюнинга, в качестве дополнения к этому руководству, рекомендуем ознакомиться с статьей: доработка приборной панели Приора.

Электрическая схема приборной панели (Торпедо) ВАЗ-2170 Приора

Часть бортовой сети предназначена для запитывания основной группы оборудования автомобиля. Здесь сосредоточены элементы управления и индикации приборной доски. От разводки осуществляется подача питания на нагруженные части и ответственные узлы:

  • 1-3 – контактная группа переднего жгута;
  • 4 – подача напряжения к соединителю кормовой части;
  • 5 – подача питания от панели предохранителей;
  • 6 – контактная группа стопов;
  • 7 – индикация приборной доски;
  • 8 – контроль осветителей;
  • 9 – контактная группа аварийных подушек;
  • 10 – клаксон;
  • 11 – питание диагностического блока;
  • 12 – управление бортового ПК;
  • 13 – контроллер катушки зажигания;
  • 14 и15 – подача напряжения на БУ ЭУР;
  • 16 – контроль оборудования электростеклоподъемников;
  • 17 – реле аварийной сигнализации;
  • 18 – регулятор дворников;
  • 19 – распределитель потока воздуха системы вентиляции;
  • 20 – печка;
  • 21 – привод отопителя;
  • 22 – подогрев заднего ветрового окна;
  • 23 – бортовые часы;
  • 24-25 – подключение радио;
  • 26 – кнопка аварийки;
  • 27 – подсветка бардачка;
  • 28 – кнопка управления подсветкой вещевого ящика;
  • 29 – пучок проводки на зажигание;
  • 30 – на плату управления аварийной подушкой.

Спидометр ВАЗ 2106

Спидометр на любом автомобиле — это прибор, который служит для определения текущей скорости движения. К тому же для удобства водителя устройство заодно фиксирует весь пробег машины с момента выпуска с конвейера и указывает пробег за последние сутки.

Основные характеристики спидометра на «шестёрке»:

Это устройство изготавливается в корпусе: так удобнее всего монтировать спидометр на панель приборов ВАЗ 2106 и при необходимости снимать его.

Любопытно, что первый прототип современного спидометра был создан ещё в 1500-х годах самим Леонардо да Винчи. Этим прибором проводились измерения скорости экипажей запряжённых лошадьми. А на автомобилях спидометры начали устанавливаться только в 1901 году.

Какие бывают спидометры

С 1901 года прошло более ста лет. За это время изменились не только конструктивные особенности автомобилей, но и сами спидометры. Сегодня принято делить все автомобильные приборы для фиксации пробега и измерения скорости езды на два основных типа:

Механические приборы на ВАЗ 2106 могут быть только барабанного типа. То есть индикатор наносится на специальный барабан, который вращается соответственно скорости вращения колёсной пары. То есть налицо механическая связь прибора со вторичным валом коробки переключения передач.

В электронном спидометре такая связь отсутствует. Данные о текущей скорости движения поступают от датчика скорости, что считается более точным считыванием актуальной информации.

Замена ламп

В предыдущих постах мы разобрались как снять панель приборов на Приоре. Еще раз писать смысла нет, переходите, читайте, снимайте. В этом посте только замена ламп.

Панель приборов подсвечивает пять лампочек. Лампочки меняются очень просто. Беремся за цоколь и поворачиваем против часовой стрелки. Вы почувствуете как цоколь с лампочкой выйдет из посадочного места.

Устанавливаются лампы в обратном порядке. Вставляем цоколь с лампой вместо посадки и поворачиваем по часовой стрелке до фиксации.

Видео урок

Бывалые и опытные могут дальше не читать, так как запись для «чайников» вроде меня, сталкивающихся впервые с заменой лампочек в приборной панели.У меня потухла лампочка подсветки темературы ОЖ и кол-ва бензина в баке. Правая сторона спидометра периодически тухла и потом сама возвращалась к жизни.

Для замены потребуется отвертка крестовая, тонкая плоская отвертка и 5-7 минут свободного времени. Ответрку (крестовую) лучше брать укороченную, так как ей удобнее орудовать в ограниченном пространстве.Откручиваем 2 шурупа сверху.

Снимаем панель под рулевой колонкой (сверху просто отщелкиваем, снизу поворачиваем 3 пластиковых крепления). Если приходилось менять предохранители, то снять панель не составит труда.Видим еще 2 болта (один слева, другой справа)

Откручивем их (осторожно с шайбами — улетают быстро)

Далее снимаем декоративную накладку, которую мы открутили. Опускаем руль в самое нижнее положение и вытаскиваем накладку. Руль снимать НЕ НАДО!

Далее видим еще 2 крепления (слева и справа), которые фиксируют саму панель приборов

Откручиваем их осторожно, так как шайбы и шурупы могут провалиться вглубь торпеды

После панель приборов можно потянуть немного на себя, чтоб получить доступ к жгуту проводов и колодке. Когда в этом деле уже будет набита рука, то можно будет менять лампочки и без отсоединения шлейфа.

Видим зеленую колодку сзади панели. Отсоединить её просто, но первый раз неудобно. Слегка нажимаем на язычок-упор отверткой и тянем черный рычаг вверх. Штекер сам выйдет из гнезда.

Вытаскивем панель и видим посадочные гнезда под лампочки. Слегка повернув против часовой стрелки, вытаскиваем перегоревшую лампочку. Ставим новую. Сборку производим в обратном порядке.

Я покупал лампочки сразу в сборе (лампа + патрон), но некоторые умельцы заменяют перегоревшие лампочки, при этом оставляют старый патрон.Решил попробовать диодную лампочку, чтобы иметь представление о том, стоит ли все лампочки заменить на светодиодные. Диодная лампа немного длиннее.Таким образом, она ближе к светофильтру и дает световое пятно в зоне освещения (центр светлее, края-темнее). Лампочка диодная светит белым холодным светом, что заметно через светофильт — зеленый стал ярче, сочнее. Меня пока устраивает мягкий зеленый свет, который был при теплых лампах накаливания, так что диодные лампы ставить не буду.

Оказалось, что лампочка на правой стороне спидометра, что то гасла, то тухла из-за того, что перегорела. Но от тряски нить накаливания замыкалась и снова горела, пока следующая кочка не «разорвет» её снова. Лампа пошла под замену. также прикупил немного прозапас)))

К сожалению, многочисленные автомобильные комплектующие рано или поздно могут выйти из строя, поэтому автовладельцам приходится их менять. Если в Ладе Приора или в любом другом автомобиле перегорят лампы на щитке приборов, можно без помощи сотрудников СТО справиться с этой поломкой, что позволит сэкономить немало денежных средств. А как правильно и поэтапно можно поменять лампочки на панели приборов Приора, будем анализировать в этой статье.

Специалисты настоятельно рекомендуют заменить вышедший из строя компонент как можно быстрее, ведь именно эти элементы предупреждают владельцев авто о возникновении неисправности, справиться с которой нужно незамедлительно. По мнению опытных водителей, менять лучше не одну вышедшую из строя лампу, а сразу весь комплект, так как ресурс этих элементов примерно одинаковый. Если первая лампа перегорит, ждать выхода из строя последующих долго не придется.

Как самостоятельно снять щиток приборов на Лада Приора

В сравнении с ранними моделями автомобилей, которые выпускались на заводе, ВАЗ значительно улучшил приборную панель в моделях авто Лада Приора. Во время разработки панели приборов нового образца, производитель использовал пластиковый материал категории SoftLook, который своим внешним видом очень напоминает кожу высокого качества. Кроме того, такой материал обладает высокой прочностью и его достаточно сложно повредить или поцарапать.

Производитель автомобилей решил использовать пластмассу такого образца, кроме приборной панели еще и в обшивке дверей. Приборная панель автомобилей модели Приора содержит элементы, которые лакированы в черный цвет. Помимо этого, автомобили оборудованы навигатором ГЛОНАСС-GPS, достоинством которого является большой сенсорный экран. На цветном экране отображена нужная навигационная информация: интерфейс аудиосистемы, связь с навигацией, конфигурация системы маршрутов и так далее.

Для управления системой навигации предусмотрен подрулевой переключатель с правой стороны, который позволяет комфортно осуществлять необходимые действия. Большинство экспертов, которые проводили обзор отечественного автомобиля, отмечали, что Приора оснащена качественным встроенным компьютером

Это устройство идеально приспособлено для пользователей, а информация выводится на экран на русском языке, что очень важно для многих водителей

Также стоит отметить, что навигатор владеет полной поддержкой 83-х регионов страны. В нем встроена детальная карта дорог, где присутствуют более 300 тысяч различных объектов для водителя. Например, пользователь легко способен найти бензоколонку, автосервис, отель, кафе или ресторан поблизости.

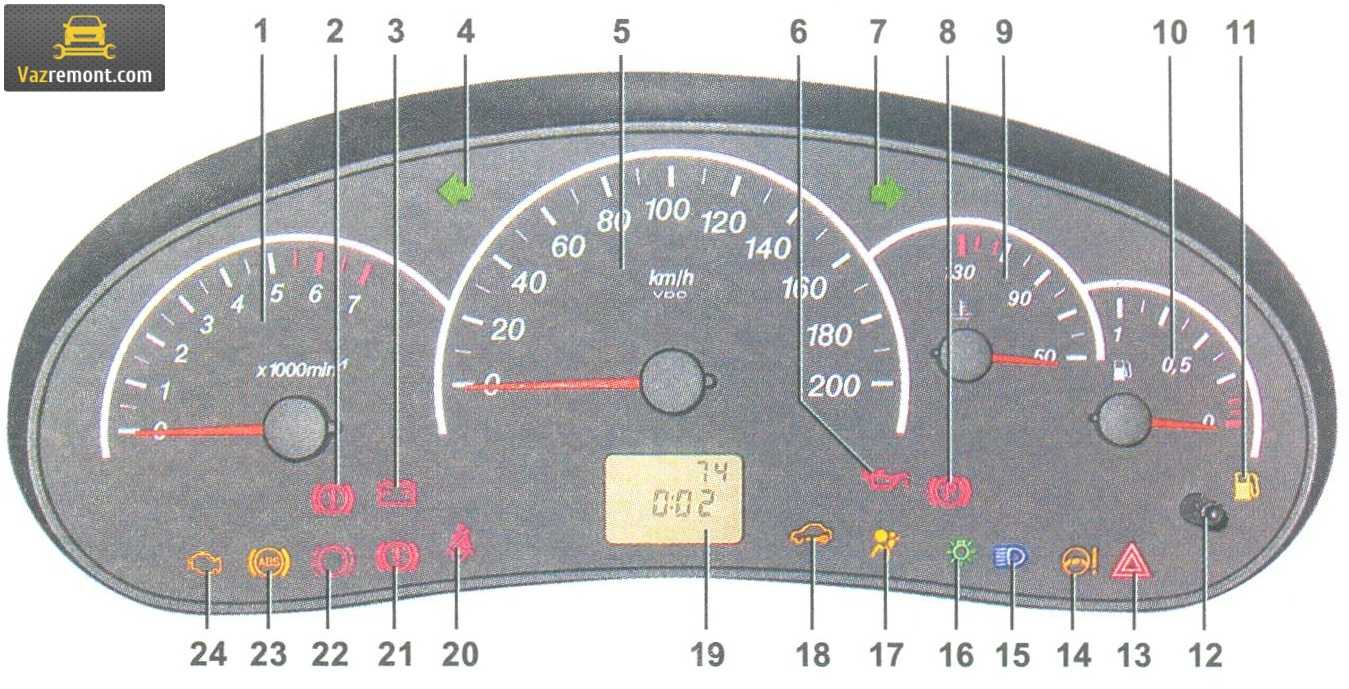

Обозначения индикаторов приборной панели

№ на схеме Обозначения индикаторов
1 Тахометр. Прибор измеряет частоту коленвала двигателя (обороты в минуту). Если стрелка заходит за красное значение, значит – мотор Лада Приора работает в опасном режиме;
2 Индикатор распределителя тормозного усилия. Сообщает о дефектах в работе этого узла;
3 Заряд АКБ. Если лампа горит во время работы двигателя, значит батарея разрядилась;
4 Левый поворотник. Знак мигает при аварийной сигнализации или включенном левом указателе;
5 Спидометр. Прибор сообщает скорость, с которой движется ваша Лада Приора в данный момент;
6 Аварийное давление смазки в моторе. Если знак горит во время работы силовой установки, значит в системе понижено давление, крайне не рекомендуется эксплуатировать мотор в таком состоянии;
7 Правый поворотник (смотрите №4);
8 Индикатор ручного тормоза. Горит желтым, если Лада Приора стоит на «ручнике»;
9 Температура антифриза в системе охлаждения. Рабочая температура мотора начинается от 90° и выше до красной отметки. При перегреве необходимо заглушить двигатель;
10 Уровень бензина в баке. Если уровень горючего приблизится к минимуму, топливный насос может сломаться;
11 Резервный уровень бензин. Индикатор загорается, когда осталось меньше 10 литров;
12 Клавиша для сброса суточного пробега и перехода между режимами индикации;
13 Аварийная сигнализация. Если вы запустили «аварийку», лампа будет мигать вместе со стрелками поворотников;
14 Неисправности в электроусилителе. Если в ЭУР появились дефекты, лампа будет гореть во время работы мотора;
15 Обозначение дальнего света. Активный индикатор сообщает о том, что вы перешли на дальний;
16 Наружное освещение. Система оповещает водителя о работе габаритов или ближнего света;
17 Неисправности в подушках безопасности. Если лампа горит после пуска, то есть большая вероятность, что подушки не сработают при столкновении;
18 Иммобилазйер. Звуковой сигнал и мигание говорят о том, что система иммобилайзера неисправна;
19 Экран компьютера. Здесь вы можете посмотреть информацию с БК, а также узнать общий и суточный пробег;
20 Обозначение не пристёгнутых ремней. Зуммер будет сигнализировать о нарушении в течение 90 секунд;
21 Тормозная система находится в аварийном состоянии. Чаще всего это изношенные колодки или недостаточное количество жидкости в системе;
22 Отключение определенной подушки;
23 Индикатор дефектов в работе ASB, тормозная система при это работает в штатном режиме;
24 Check Engine – в двигатели поломка, срочно требуется диагностика и последующий ремонт.

Снятие и установка панели приборов на ВАЗ 2110, 2111 и 2112

Прежде чем приступать к выполнению данного ремонта, необходимо сделать следующее:

После этого можно приступать к дальнейшим действиям. Сразу же извлекаем и снимаем все элементы панели, такие как: штатные часы, блок управления отопителем, блок индикации, а также центральный дефлектор, и не забываем про кнопки с магнитолой. В результате, получаем примерно следующую картину:

Далее, при помощи отвертки поддеваем и извлекаем заглушки по верхним углам крепления панели приборов. На деле это выглядит следующим образом.

С другой стороны делаем аналогично, после чего при помощи головки и удлинителя откручиваем гайки крепления панели приборов в верхней части.

Теперь переходим к остальным местам крепления. Снизу, в левой и правой части панели — по углам, также есть по одному винту которые необходимо открутить. Первый показан ниже.

Второй же находится в правой части панели в том же самом месте — снизу в углу. Также, сразу отворачиваем саморез, которым крепится диагностическая колодка:

Теперь переходим к боковым местам креплений каркаса, которые находятся по центру с каждой из сторон — ниже на фото показана левая сторона:

Справа будет все аналогично. Далее переходим к внутренним креплениям каркаса, которые находятся в следующих местах. Первый — под монтажным блоком предохранителей, чтобы добраться — откидываем крышку и заглядываем внутрь панели:

Второй же справа — виден при открытой крышке вещевого ящика (бардачка):

Разумеется, монтажный блок придется также снять, чтобы он остался нетронутым с подпанельной проводкой.

  • Продеваем его внутрь при отведенной назад панели приборов, также придется отрезать некоторые хомуты крепления проводки, к примеру, в этом месте, которое показано на фото:
  • Теперь пробуем снимать панель ВАЗ 2110, отводя ее в сторону с обеих сторон, равномерно, без особых усилий и резких движений.

На фото выше видно, что трубки гидрокорректора фар обрезаны, так как в моем случае они были просто не нужны. Если же вам их необходимо сохранить,  все делаем аккуратно и снимаем их, вытащив блок управления из панели приборов. Далее окончательно снимаем панель, разумеется, предварительно отсоединив все провода, которые будут препятствовать этому.

Установка происходит в обратной последовательности, подключая все провода и разъемы на свои места, блоки и переключатели, а также остальные элементы, которые были сняты в результате этой процедуры.

Установка Европанели вместо обычной на ВАЗ 2110, 2111 и 2112

Многие владельцы, которые уже давно являются владельцами ВАЗ 2110, хотели бы сменить скучную панель на более современную. В таком случае можно установить панель нового образца с автомобилей, выпускаемых после 2006 г.в., или же с версий «Богдан», которые являются аналогами десятого семейства, разве что украинской сборки.

При подобных переделках в основном менять ничего не придется, но стоит учесть, что в таком случае необходимо купить европанель в полной комплектации:

  • каркас панели приборов в сборе с накладкой
  • щиток (комбинация) приборов
  • кнопки и выключатели
  • дефлекторы отопителя
  • блок управления отопителем нового образца
  • подпанельная электропроводка
  • рулевое колесо, кожух и переключатели

Только в таком случае все становится без особых проблем с минимальными трудозатратами.

Установка панели приборов от Приоры на ВАЗ 2110-2112

Существует еще один метод доработки и тюнинга панели приборов, который заключается в замене торпеды от Приоры — ВАЗ 2170.

Конечно, внешний вид будет намного интереснее, чем даже европанель, но подключение и установка требуют очень многих вложений, как финансовых, так и физических.

Основная проблема этой доработки состоит в том, что разъемы подпанельной проводки Приоры и подкапотной ВАЗ 2110, которые разумеется нужно стыковать, разные, и разъемы просто не подходят друг к другу.

В таком случае есть два пути:

  1. Полностью взять всю проводку от Приоры, включая подкапотный жгут, салонный, блок управления стеклоподъемниками, блок комфорта и т.д.
  2. Стыковать совершенно два разных типа проводки вручную, обрезая разъемы и изолируя чуть ли не каждый провод.

Каждый для себя сам решает, стоит ли игра свеч, а именно стоит ли полученный результат тех денег и времени, которые уйдут на все эти доработки и переделывания.

Взять даже цену Европанели, за нее придется отдать до 20 000 руб. новую или от 8000 за б/у, уже получается накладно.

Что же по поводу панели от Приоры, то здесь все будет еще дороже — одна только панель в сборе может обойтись 25000 р. новая и от 10 000 руб. б/у. на авторазборке.

Как демонтировать и установить приборную панель Приоры

Для демонтажа модуля потребуется подготовить две отвертки – крестовую и плоскую. Полная замена приборки Приоры выглядит так.

  • Отключить провода от аккумуляторной батареи.
  • Полностью подать вниз рулевую колонку и снять рулевое колесо со штыря.
  • Также потребуется демонтировать крышку, прикрывающую блок предохранителей.
  • Выкрутить 4 болтика, удерживающих щиток приборки и снять его.
  • Отпустить два крепежных болта облицовочной приборки и демонтировать ее.
  • Отсоединить жгуты проводов от контактных групп и полностью снять доску с машины.

Установка выполняется в обратной последовательности.

Серийный номер и артикулы детали

Прежде чем приступить к ремонту прикуривателя и разобрать центральный тоннель, необходимо купить подходящую запчасть. В продаже есть разные варианты устройства для Лада Приора, как оригинальные, так и нет. Прикуриватели завода автоВАЗ имеют артикул 21230-3725010-00.

При покупке необходимо обратить внимание на стоимость запчасти. Слишком низкая цена прикуривателя говорит об использовании некачественных материалов. Такая деталь может перегореть на протяжении нескольких недель после замены

Ко всему, элемент должен быть хорошо запакован, иметь сертификат соответствия

Такая деталь может перегореть на протяжении нескольких недель после замены. Ко всему, элемент должен быть хорошо запакован, иметь сертификат соответствия.

Причины, почему не работают дворники Лада Приора

Столкнулись с проблемой в работе щеток стеклоочистителя Лада Приора? Причин данной неисправности может быть несколько. Если действовать по порядку инструкции, то проблема будет решена в кратчайшие сроки.

Проверить состояние щеток стеклоочистителя, возможно они просто примерзли к ветровому стеклу.
В монтажном блоке проверьте целостность всех предохранителей

Особое внимание обратите на исправность предохранителя стеклоочистителя (F11 на 10А). Проверить реле дворников, которое находится на месте K6 (удобней всего заменой на заведомо рабочее).
Зачистить контакты на верхнем разъеме монтажного блока и на разъеме моторчика стеклоочистителя

Также возможен обрыв проводки.
Проверить моторчик стеклоочистителя, подав на него +12В напрямую от аккумулятора.
Проверить трапецию стеклоочистителя. Может просто открутилась гайка от редуктора, которая крепит рейку. Либо рейку заклинило из-за ржавчины.
Проверить предохранитель электромотора, который может быть установлен на кронштейне трапеции (к нему подходит и отходит белый провод), либо внутри моторчика.
Проверить исправность подрулевых переключателей.
В редких случаях приходится менять монтажный блок в сборе.

Помогите определить (участвуйте в опросе) перечень наиболее часто встречаемых проблем, связанных с работой дворников Лада Приора. Избежать дальнейших проблем в эксплуатации автомобиля помогут своевременная его проверка и уход. Слабые места дорабатывайте своими руками.

Как самостоятельно снять щиток приборов на Лада Приора

В сравнении с ранними моделями автомобилей, которые выпускались на заводе, ВАЗ значительно улучшил приборную панель в моделях авто Лада Приора. Во время разработки панели приборов нового образца, производитель использовал пластиковый материал категории SoftLook, который своим внешним видом очень напоминает кожу высокого качества. Кроме того, такой материал обладает высокой прочностью и его достаточно сложно повредить или поцарапать. Производитель автомобилей решил использовать пластмассу такого образца, кроме приборной панели еще и в обшивке дверей. Приборная панель автомобилей модели Приора содержит элементы, которые лакированы в черный цвет. Помимо этого, автомобили оборудованы навигатором ГЛОНАСС-GPS, достоинством которого является большой сенсорный экран. На цветном экране отображена нужная навигационная информация: интерфейс аудиосистемы, связь с навигацией, конфигурация системы маршрутов и так далее.

Для управления системой навигации предусмотрен подрулевой переключатель с правой стороны, который позволяет комфортно осуществлять необходимые действия. Большинство экспертов, которые проводили обзор отечественного автомобиля, отмечали, что Приора оснащена качественным встроенным компьютером

Это устройство идеально приспособлено для пользователей, а информация выводится на экран на русском языке, что очень важно для многих водителей

Также стоит отметить, что навигатор владеет полной поддержкой 83-х регионов страны. В нем встроена детальная карта дорог, где присутствуют более 300 тысяч различных объектов для водителя. Например, пользователь легко способен найти бензоколонку, автосервис, отель, кафе или ресторан поблизости.

Из чего состоит приборная панель

Приборная панель автомобиля Лада Приора оснащена всеми необходимыми деталями для водителя:

  • включатель осветительных, габаритных и поворотных фар;
  • регулятор внутренней подсветки панели и вешнего освещения;
  • регулятор омывателя лобового стекла и стеклоочистителя;
  • комбинация приборов автомобиля;
  • регулятор сигнала;
  • замок зажигания, который содержит 3 позиции.

Среди второстепенных элементов на панели присутствуют регулятор отопительной системы заднего стекла, регулятор охлаждения салона и сигнализации. Нельзя забывать о бардачке, гнезде магнитолы и встроенных часах, которые также достойны внимания.

Опытным водителям хорошо знакома ситуация, когда какой-то из элементов панели ломается, и возникает необходимость его заменить. В таком случае может понадобиться разборка салона или разбор панели приборов.

Как снять щиток приборов на Ладе Приора своими руками

Демонтаж салона автомобиля проводят в основном для замены детали, которая вышла из строя, нередко это проводится для лампочек подсветки. Чтобы сделать это своими руками, прежде всего, нужно знать, как правильно снимать и разбирать приборную панель. Проделать это достаточно просто, вам следует подобрать подходящую отвертку и аккуратно снять все закрепленные винты.

Первый этап в разборке панели заключается в снятии стрелок циферблата
Их можно отсоединить с помощью обычного ножа, при этом важно соблюдать осторожность, чтобы не нанести вред деталям спидометра. С помощью процедуры выскабливания прокладки впору провести замену подсветки, но если изменять подсветку датчиков вы не собираетесь, достаточно просто их очистить.
Если сломался зажим или вы столкнулись с поломкой приборного щитка, проведение ремонта можно отдать в руки специалиста
Однако если вы знакомы с распиновкой панели, то решить проблему реально и своими силами.
Снятие консоли содержит несколько нюансов, но в целом это несложный процесс

Прежде всего, нужно знать, каким образом она крепится. Под крышкой вы обнаружите два винтика, а еще четыре скрывают магнитола и пепельница. Каждый их винтиков служит креплением, и чтобы снять консоль, вам придется их открутить.
После этого накладку нужно потянуть и отсоединить сопла от печки. Затем понадобится разъединить отопительную систему, СУО и часы. После этих действий консоль будет легко вытащить.

Процедура разборки

  1. Выкручиваем 3 винта крепления дефлектора обдува ветрового стекла

  2. Снимаем дефлектор

  3. Выкручиваем 2 винта…

  4. … и снимаем левое сопло системы вентиляции и отопления.

  5. Таким же образом снимаем правое сопло.
  6. Поддеваем отверткой и вынимаем из накладки консоли выключатель обогрева заднего стекла.

  7. Отсоединяем колодку жгута проводов от выключателя обогрева заднего стекла.

  8. Снимаем пепельницу.

  9. Выводим из отверстий накладки консоли штифты крышки вещевого отсека и снимаем крышку.

  10. Выкручиваем 4 винта крепления накладки консоли.

  11. Поддеваем отверткой…
  12. …и достаем из панели магнитолу.

  13. Отсоединяем колодки жгута проводов от аудиосистемы.

  14. Выкручиваем 2 винта крепления накладки консоли, которые расположены по бокам окна под магнитолу.

  15. Снимаем накладку консоли.

  16. Выдавливаем аварийку с обратной стороны.

  17. Снимаем выключатель аварийки.

  18. Нажимаем на фиксатор колодки жгута проводов

  19. отсоединяем колодку от выключателя.

  20. Отсоединяем провода от часов.

  21. Отсоединяем провода от переключателя электродвигателя отопителя.

  22. Отсоединяем провода от блока управления отопителем.

  23. Отжимаем фиксатор

  24. Достаем часы из накладки консоли.

  25. Выкручиваем 4 винта крепления блока управления отопителем к накладке консоли.

  26. Снимаем блок управления отопителем.

  27. Выкручиваем 2 винта крепления центрального сопла системы вентиляции к накладке консоли.

  28. Отжимаем 4 фиксатора сверху

  29. Отжимаем 4 фиксатора снизу от сопла.

  30. Снимаем сопло.

  31. Выкручиваем винт крепления блока предохранителей и реле

  32. Снимаем блок предохранителей

  33. Отсоединяем провода от выключателя подсветки бардачка.

  34. Выкручиваем винт крепления выключателя.

  35. Снимаем его.

  36. При помощи отвертки достаем плафон освещения бардачка.

  37. Отсоединяем провода от плафона.

  38. Откручиваем 2 винта крепления левого воздуховода системы вентиляции.

  39. Снимаем левый воздуховод.

  40. Таким же образом снимаем правый воздуховод.
  41. Выкручиваем 2 винта крепления моторедуктора заслонки распределения воздушного потока. Снимаем моторедуктор.

  42. Отсоединяем провода.

  43. Выкручиваем 2 винта крепления воздуховода обогрева ног.

  44. Снимаем воздуховод.

  45. Выкручиваем 2 винта крепления распределителя воздухообогрева.

  46. Снимаем распределитель.

  47. Собираем панель приборов в обратном порядке.

Как легко и быстро снять своими руками торпедо на ВАЗ 2110?

Вне всяких сомнений именно торпедо является самой заметной деталью интерьера в автомобиле, ведь оно расположено прямо перед глазами пассажиров и водителей. Необходимость снять торпеду на ВАЗ 2110 может возникнуть у владельцев авто по самым разным причинам.

Так убрав эту деталь можно получить полный доступ ко всем электрическим узлам вашего транспортного средства, заменить перегоревшую проводку на новую, подключить дополнительные приборы или подсветку, поставить евронакладку или шумоизоляцию.

Варианты замены стандартной панели ВАЗ 2110:

Накладка панели ВАЗ 2110 старого образца Накладка панели ВАЗ 2110 Евро-2 Накладка панели ВАЗ 2110 Евро-1 Накладка панели ВАЗ 2110 Евро-3 Накладка Каштан панели ВАЗ 2110 (панель приборов по центру) Накладка Каштан панели ВАЗ 2110 (панель приборов по центру) Накладка панели ВАЗ 2110 Каштан Накладка панели ВАЗ 2110 Каштан Накладка панели ВАЗ 2110 Каштан

При желании можно обтянуть торпедо различными материалами на свой выбор, тем самым внеся желаемые изменения в интерьер салона.

Тонкости

Хочется сказать сразу, что снятие и замена торпеды на ВАЗ 2110 потребует от вас достаточно много времени и терпения

Кроме того все ремонтные работы необходимо проводить предельно аккуратно и осторожно для того чтобы случайно не сломать крепление, так как обратно торпедо не встанет как нужно и при езде будет скрипеть

Для работы вам понадобятся следующие инструменты:

  • маркер;
  • самоклеящиеся этикетки;
  • набор отверток и гаечных ключей.

Инструкция по снятию

Снятие торпеды ВАЗ 2110 рекомендуется проводить в следующей последовательности:

  • Детали салона. Прежде чем приступать непосредственно к работе необходимо подготовить салон, так как разбор передней панели ВАЗ 2110 лучше всего производить, имея место для маневров. Поэтому первым делом снимаем передние сиденья и рулевое колесо авто. Желательно производить демонтаж именно в той последовательности, как это указано выше, так как в противном случае водительское кресло снять будет крайне затруднительно. Для того чтобы ничего не сломать рассчитывайте свои силы при выдергивании колеса из шлицов колонки, для этого немного освободите гайку руля, после чего расшатывая его из стороны в сторону дергайте на себя;
  • Туннель трансмиссии. После того как салон будет подготовлен и появится место для работы, перед нами встает следующая задача – разборка туннеля пола в салоне. Просто открутите саморезы и пододвиньте верхнюю часть разбираемой детали назад. Затем тоже самое сделайте с нижней частью туннеля;
  • Руль и рулевая колонка. Отвинтите саморезы на кожухе рулевой колонки ВАЗ 2110, после чего демонтируйте подрулевые переключатели. Все освобождающиеся в процессе разборки провода и разъемы промаркируйте с помощью маркера или этикеток, впоследствии это сыграет вам на руку, когда при сборе торпеды у вас на руках окажется большое количество проводов разных цветов. Использовать маркировку рекомендуется особенно владельцам машин, которые уже оснащены аудиосистемой и сигнализацией;
  • Бардачок. Следующим этапом работы станет демонтаж бардачка, после чего необходимо снять реле и монтажный блок. Не забывайте маркировать провода в процессе работы и отнеситесь с особой аккуратностью с хрупким спидометром и другими элементами приборной панели, которые так же требуют к себе особого отношения;
  • Торпедо. И вот теперь можно переходить к непосредственной цели ремонта – нам предстоит снятие торпедо. Для этого необходимо в образовавшейся пустоте за бардачком выкрутить саморезы и открутить крепления. После этого с помощью отвертки зацепляем воздуховод с левой стороны и демонтируем его. Затем осталось лишь открутить гайку, придерживая рукой торпеду, торпеду и вытаскиваем ее со шпилек, попутно не забываем отмечать маркером провода, для того чтобы не запутаться.

Горит восклицательный знак – что делать?

Панель приборов газ-3110

Мы заметили, что на автомобильных форумах часто появляются новые темы, где водители спрашивают про восклицательные знаки, который выводятся на панель Лада Приора. Они редко уточняют, в каком месте он горит, и что изображено на значке. В этом разделе мы собрали небольшой F.A.Q. Ниже перечислены все восклицательные знаки, которые могут загореться на панели приборов автомобиля ВАЗ 2170. Обозначения у этих значков следующее:

Горит красный восклицательный знак в кругу (снизу). Индикатор указывает, что в тормозной системе автомобиля присутствуют неполадки. Обычно это низкий уровень тормозной жидкости. Долейте ее в бачок и, скорее всего, знак перестанет гореть. Если этого не произошло, то стоит проверить систему на наличие поврежденных компонентов. При зажигании индикатор загорается на 4 секунды, а потом гаснет. Горит красный восклицательный знак в треугольнике/кругу (сверху). В современных версиях вместо круга используется треугольник. Индикатор сообщает нам о дефектах в работе распределителя тормозных сил

Соблюдайте повышенную осторожность, если лампа горит во время движения. Восклицательный знак возле иконки руля. При длительном свечении указывает на неисправности в электроусилителе руля (ЭУР) Как и остальные значки, он загорается при зажигании и через несколько секунд гаснет, если система работает исправно

При длительном свечении указывает на неисправности в электроусилителе руля (ЭУР) Как и остальные значки, он загорается при зажигании и через несколько секунд гаснет, если система работает исправно.

Иногда причиной индикации становятся неисправности в электронике. Отходят клеммы, окисление контактов, дефекты в бортовом компьютере – вот несколько причин произвольного появления значков. Чтобы не нанести вред одной из систем, сначала проверьте электронную часть. Для этого достаточно демонтировать приборку на Лада Приора и посмотреть, надежно ли клеммы сидят в гнездах. Если загорелся индикатор тормозной системы, то сначала проверьте уровень жидкости в бачке, а только потом заливайте новый тосол.

Подключение новой

Установка нового аудиоустройства выполняется в штатное монтажное отверстие. При использовании альтернативного оборудования, имеющего иную конфигурацию фронтальной части, применяются переходные рамки, позволяющие гармонично вписать узел в интерьер автомобиля. Для коммутации берут переходники, обеспечивающие совместимость жгута проводки на автомобиле и разъема на корпусе проигрывателя. На автомобилях Приора 2 в базовой комплектации штатная магнитола не предусматривалась, на ее месте имелся карман трапециевидной формы, который позволял разместить головное устройство размера 1 din. Но требуется дополнительная заделка образующихся щелей или изготовление декоративной рамки.

Многие владельцы размещают магнитолу на месте заглушки, расположенной ниже штатного посадочного гнезда. Алгоритм действий:

  1. Снять резиновый коврик в нише, размещенной ниже регуляторов климатической установки. Выкрутить 2 винта.
  2. Поддеть и удалить декоративный чехол рукоятки переключения скоростей, под которым имеется еще 3 шурупа.
  3. Вынуть нижнюю часть консоли, обеспечив доступ к нижним точкам крепления фронтальной крышки консоли панели приборов.
  4. Снять пластиковую крышку над кнопками управления, под которой находится еще 2 винта.
  5. Демонтировать декоративную рамку.
  6. Удалить крышку и доработать посадочное гнездо до размера, достаточного для установки направляющей шахты.
  7. Установить и закрепить шахту в консоли, а затем вставить в нее магнитолу.

После установки шахты необходимо смонтировать все снятые детали в обратной последовательности. По этой же схеме производится и замена оригинальной магнитолы на машинах Приора 2.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Ваше авто 007
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
