Стартер lada priora / ваз 2170 / 2171 / 2172 / 2173 с 2007 года

Основные неисправности

Внешне распознать поломку стартера Приоры можно по следующим признакам:

• «крутит» и при этом запускает двигатель;
• не «крутит»;
• продолжает «крутить» после того, как ключ отпустили;
• скрипит, раздаются щелчки;
• «крутит», но слишком долго.

Причина может крыться в неисправности аккумулятора, в самом стартере и предохранителях. Наиболее частые – те, которые с большей долей вероятности вывели из строя

машину – стоит разобрать подробнее.

Не включается

Если двигатель не запускается, проблема может быть в следующем:

1. разряженный или сломанный АКБ;
2. нет замыкания контактов 50 и 30;
3. клеммы или наконечники окислены;
4. межвитковое замыкание;
5. короткое замыкание на массу;
6. обрыв цепи «стартер — тяговое реле»;
7. неисправен модуль зажигания;
8. обрыв обмотки тягового реле;
9. износ щеток;
10. якорь заедает;
11. дополнительное реле или поведенная к нему цепь управления повреждены.

Щелкает не заводится

Если стартер щелкает, но не крутит, причин может быть несколько:

1. шестерня, работающая с бендиксом не зацепляется с маховиком двигателя;
2. подшипник втулок вала якоря износился;
3. крепление стартера или корпус сломаны;
4. повредились зубья шестерни или маховика.

Не выключается

Когда стартерный узел Приоры не включается, неполадка может крыться в следующем:

1. муфта свободного хода пробуксовывает;
2. разрядился или сломался аккумулятор;
3. резкое и сильное падение напряжения в цепи;
4. окисление контактов.

Медленно вращается стартер

Причинами замедленной работы могут быть:

1. разрядился или сломался аккумулятор;
2. клеммы или наконечники окислены;
3. соединение проводов от силового агрегата до кузова очень слабое;
4. контактные болты на тяговом реле ослаблены или окислены;
5. износ щеток;
6. в обмотке якоря возникло замыкание или обрыв.

Стартер Лада Приора: устройство и принцип действия

Как было упомянуто ранее, на Приоре может быть установлена данная деталь двух типов: редукторная и безредукторная

Иногда может потребоваться снять стартер, обратите внимание, что он находится под двигателем, справа – ближе к пространству под воздушным фильтром

Для того, чтобы стартерный узел не изнашивался так быстро, в его устройстве есть особый механизм, который выводит шестерню из зацепления с маховиком коленвала – втягивающее реле стартера Приора. Если бы его не было, срок службы узла сократился бы очень заметно, или потребовался ремонт.

Редукторный

Такой механизм отличается небольшим размером. Он получается таким, потому что редуктор позволяет увеличивать, или уменьшать крутящий момент. Сам планетарный редуктор в рассматриваемой автомашине находится между якорем и бендиксом, он служит «буфером» и промежуточной деталью между ними. Тем самым он не занимает так много места в корпусе, под которым находятся:

Основное его отличие в том, что бендикс закрепляется на собственном валу, а тот взаимодействует с двигателем Приоры через редуктор.

Безредукторный

Безредукторный стартер гораздо крупнее своего аналога, но он выполняет ту же задачу – получает электроэнергию от аккумулятора и передает ее на коленвал для запуска двигателя. Он состоит из следующих комплектующих:

• реле;
• электромотор, в котором находятся сердечники тягового реле и обмотка;
• щетки и держатели, «щеточный узел»;
• втягивающее реле;
• статор;
• вилка;
• контактные болты;
• якорь;
• маска стартера;
• кольцо стопорное;
• муфта свободного хода;
• втулка передняя и втулка задняя;
• бендикс стартера Приоры;
• шестерня.

Работа редуктора проходит по следующему алгоритму:

1. От аккумулятора по жгуту проводов подается питание.
2. Втягивается якорь.
3. Бендикс крепится с шестерней, «выбрасывается», пятачковые контакты замыкаются, на них подается напряжение.
4. Якорь крутится, крутящий момент передается на бендикс, через него – на шестерню, а она уже контактирует с моховиком двигателя.
5. Как только ключ зажигания «отпускается», втягивающее реле разъединяет бендикс и шестерню.

Как проводится диагностика

Поиск конкретной неисправности — работа сложная и длительная. Нужно проверить абсолютно все — даже предохранители. Ниже приведён стандартный алгоритм действий, позволяющий за короткое время найти слабое звено:

• обесточить аккумулятор, автомобиль поставить на ручник, коробку — в режим нейтрального хода;
• разобрать крепления воздушного фильтра, снять впускной шланг;
• скинуть управляющий провод с болта втягивающего реле;
• тщательно очистить контакты на стартере;
• подключить к устройству пуска посредством крокодилов заведомо исправную аккумуляторную батарею.

Подача тока на пускатель должна спровоцировать щелчок. Если его нет, скорее всего, окислено соединение на массу. Это следует проверить в первую очередь.

Далее:

скинуть минусовой провод со стартера и соединить его с нижним болтом тягущего реле, плюс — на верхний болт реле.

При наличии щелчка — проверить щётки стартера. Если звука нет — втягивающее реле повреждено.

Затем:

минусовой провод соединить со стартером, плюсовой — кинуть на нижний болт реле.

Стартер начнёт крутить. В нормальном состоянии обороты поднимутся до 11000 об/мин. Если же устройство будет вращаться недостаточно быстро, надо проверить щётки или якорь. При полном отсутствии оборотов — внутри обмотки имеется пробой.

Завершающая проверка:

оба провода замкнуть на верхнем болте тягущего реле.

Сильный шум укажет на повреждение бендикса или редуктора.

Таким образом, стартер Лады Приоры часто повреждается из-за следующего:

• аккумулятора — разряжается, окисляются клеммы, повреждается корпус;
• втягивающее реле — обрывается обмотка;
• щётки — изнашиваются до 4 мм и более;
• бендикс — ломаются зубья, заклинивает;
• обмотки — обрываются вследствие повышенных токов или заклина обгонной муфты.

Само устройство пуска рекомендуется проверять на профессиональном стенде.

Небольшая диагностика

Для того чтобы проверить стартер, его надо демонтировать, а потом на стенде подключить плюс и минус от вашего аккумулятора, и вы увидите работу стартера. Это можно легко сделать в домашних условиях.

1. Щетки стартера нормальные, а вращение якоря замедленное, при этом ваш аккумулятор заряжен. Наверное, придется разбирать стартер и почистить якорь, скорее всего, туда попало лишнее масло, и контакты засорены. Это один из дефектов, позволяющих вам не менять щетки и при этом сделать хороший профилактический ремонт. Причина попадания масла, возможно, в трещинах в корпусе. Внимательно осмотрите, цел ли корпус.
2. щетки могут не только стереться, но и иметь характерные сколы, так что размеры одной щетки отличаются от размера другой. Может быть, это случайность, а возможно, признак того, что изнашивается подшипник, в котором вращается якорь. Мы меняем в паре все щетки, и если это будет повторяться, то, вероятно, в будущем придется поставить новый подшипник.
3. еще моменты, связанные с электрической частью в стартере. Может произойти межвитковое замыкание обмотки якоря на коллекторе, тогда вращение будет неадекватным, стартер начнет греться. Для этого надо проверить обмотку, что также требует разборки стартера.
4. кроме обмотки, существуют ламели на якоре. Это именно те контакты, на которые через щетки подается питание, постоянный ток в двенадцать вольт. Так вот, если ламели загрязнились, истерлись от щеток, или между ними произошло замыкание, это тоже оказывает плохое влияние на работу стартера.

ВАЗ 2170 Priora руководство по эксплуатации, техобслуживанию и ремонту

Предлагаем вашему вниманию руководство по ремонту и эксплуатации с каталогом деталей автомобиля Lada Priora, выпуск с 2007 г., с бензиновыми двигателями ВАЗ-21114 объемом 1,6 л (8-клапанный) и ВАЗ-21126 объемом 1,6 л (16-клапанный). В издании подробно рассмотрено устройство автомобиля, даны рекомендации по эксплуатации и ремонту. Специальный раздел посвящен неисправностям в пути, способам их диагностики и устранения. Все подразделы, в которых описаны обслуживание и ремонт агрегатов и систем, содержат перечни возможных неисправностей и рекомендации по их устранению, а также указания по разборке, сборке, регулировке и ремонту узлов и систем автомобиля с использованием стандартного набора инструментов в условиях гаража. Операции по регулировке, разборке, сборке и ремонту автомобиля снабжены пиктограммами, характеризующими сложность работы, число исполнителей, место проведения работы и время, необходимое для ее выполнения. Указания по разборке, сборке, регулировке и ремонту узлов и систем автомобиля с использованием готовых запасных частей и агрегатов приведены по операционно и подробно иллюстрированы цветными фотографиями и рисунками, благодаря которым даже начинающий автолюбитель легко разберется в ремонтных операциях. Структурно все ремонтные работы разделены по системам и агрегатам, на которых они проводятся (начиная с двигателя и заканчивая кузовом). По мере необходимости операции снабжены предупреждениями и полезными советами на основе практики опытных автомобилистов.

Структура книги составлена так, что фотографии или рисунки без порядкового номера являются графическим дополнением к последующим пунктам. При описании работ, которые включают в себя промежуточные операции, последние указаны в виде ссылок на подраздел и страницу, где они подробно описаны. В приложениях содержатся необходимые для эксплуатации, обслуживания и ремонта сведения о моментах затяжки резьбовых соединений, горюче-смазочных материалах и эксплуатационных жидкостях, применяемых лампах и свечах зажигания, контрольные размеры кузова. В конце книги приведены цветные электросхемы и каталог деталей автомобиля, составленный на основе конструкторской документации завода-изготовителя. Книга предназначена для автолюбителей и специалистов СТО. Автомобили малого класса Lada Priora предназначены для эксплуатации при температуре окружающего воздуха от –40 до +50 °С на дорогах общего пользования с твердым покрытием и выпускаются с кузовами трех вариантов: седан, хэтчбек и универсал. Автомобиль комплектуют бензиновыми двигателями рабочим объемом 1,6 л: ВАЗ-21126 (16-клапанный, 98 л.с.) и ВАЗ- 21114 (8-клапанный, 81 л.с.). Предусмотрены три варианта комплектации автомобиля: «Стандарт», «Норма», «Люкс». В комплектацию «Стандарт» входят подушка безопасности водителя, центральный замок и передние электростеклоподъемники.

В комплектацию «Норма» дополнительно включены электроусилитель руля, зеркала с электроприводом и подогревом и легкосплавные диски. В качестве дополнительных опций на автомобиль могут быть установлены антиблокировочная система тормозов и кондиционер. Комплектация «Люкс» дополнена пассажирской подушкой безопасности, подогревом передних сидений, задними электростеклоподъемниками, противотуманными фарами, антиблокировочной системой тормозов, кондиционером, датчиками дождя и света, задним парктроником и передними ремнями безопасности с преднатяжителями и ограничителями нагрузки. В качестве дополнительной опции может быть установлено головное устройство аудиосистемы размера «2 DIN».

Двигатели оснащены системой распределенного впрыска топлива и каталитическим нейтрализатором отработавших газов, конструктивно выполненным в едином блоке с выпускным коллектором (катколлектор). Кузов несущий, цельнометаллический, сварной конструкции, c навесными дверьми, передними крыльями, капотом и крышкой багажника (дверью задка). Передняя подвеска независимая, телескопическая, с гидравлическими амортизаторными стойками, витыми бочкообразными пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости. Задняя подвеска полузависимая, рычажно-пружинная, с телескопическими амортизаторными стойками. Тормозные механизмы передних колес дисковые, с плавающей скобой; задних колес барабанные.

Рекомендации

Водителями накоплен большой опыт в обслуживании и ремонте коробок переключения передач. КПП – сложный и важный механизм, особенно это касается агрегата с автоматическим переключением. Главный совет – бережное и внимательное отношение.

Рекомендации:

1. Следите за уровнем масла.
2. Не допускайте резких стартов и ускорений.
3. Включайте заднюю скорость после полной остановки транспортного средства.
4. Не таскайте прицепы на авто с роботизированной коробкой, не заводите машину с толчка.
5. Соблюдайте правила буксировки автомобиля.
6. Не пропускайте ТО.
7. Проводите ежедневный осмотр узла, прислушивайтесь к работе мотора.

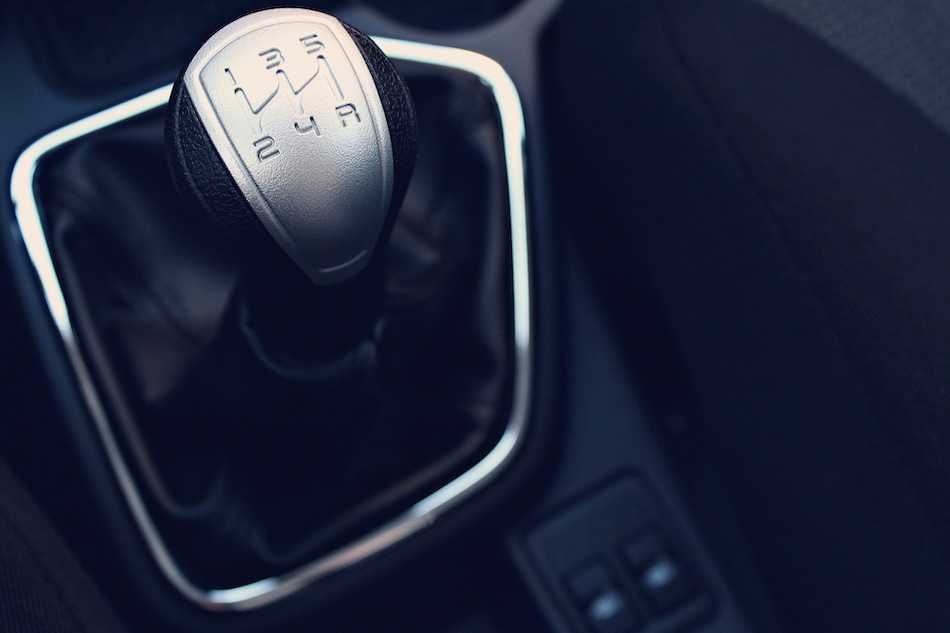

Коробка передач «Приоры»

Для самостоятельной диагностики и ремонта нужно специальное точное оборудование. Важны знания и навыки демонтажа и сборки. Например, как правильно замерить зазор между парой зацепленных шестерен. Если вы не профессиональный автослесарь, лучше доверить коробку сервисным предприятиям.

Где находятся блоки предохранителей

Давайте рассмотрим подробнее, где же располагаются блоки с предохранителями. Итак, основной блок расположен возле аккумулятора, под капотом машины. Все его детали обладают маркировкой F. Это обозначает, что они рассчитаны на приборы с маленькой мощностью. Стоит отметить, что предохранители на данный автомобиль лучше всего приобретать отечественные, так как другие аналоги очень часто не соответствуют нормам безопасности.

Основной установочный блок обладает такими характеристиками:

1. Предохранитель F6 сможет выдержать ток не более 60 А.
2. Предохранитель F5 рассчитан на 50 А.
3. Предохранитель F2 приспособлен для тока не более чем в 60 А.
4. Предохранитель F 1 не выйдет из строя при напряжении в 30 А.
5. F3 рассчитан на 60 А.

Также есть еще одно место, где находятся предохранители – под панелью приборов. Он имеет маркировку F13, рассчитан на 15 А. Этот монтажный блок включает в себя элементы:

• F27 либо F31 – отвечают за блок управления электропакетом и рассчитаны на 30 А;
• F19 – несет ответственность за обогрев сидений автомобиля, рассчитан на 15 А;
• F17 и F18 – за оба ПТФ, рассчитаны на 10 А;
• F 16 – от клеммы № 15 АБС, рассчитан на 15 А;
• F15, 5 А – отвечают за правую сторону световых сигналов;
• F14, 5 А – для света в багажнике, левую сторону габаритов;
• F12 – от клеммы № 15 приборов, рассчитан на 10А;
• F11 – отвечает за стеклоочистители и рассчитаны на 20 А;
• F10 рассчитан на 7,5 А и отвечает за стоп-сигнал, комбинации приборов, освещение в салоне;
• F9, 25 А – предохранитель отопления;
• F8 – предохранитель тревожного сигнала, который рассчитан на 10 А.

Стартер Лада Приора: устройство и принцип действия

Как было упомянуто ранее, на Приоре может быть установлена данная деталь двух типов: редукторная и безредукторная

Иногда может потребоваться снять стартер, обратите внимание, что он находится под двигателем, справа – ближе к пространству под воздушным фильтром

Для того, чтобы стартерный узел не изнашивался так быстро, в его устройстве есть особый механизм, который выводит шестерню из зацепления с маховиком коленвала – втягивающее реле стартера Приора. Если бы его не было, срок службы узла сократился бы очень заметно, или потребовался ремонт.

Редукторный

Такой механизм отличается небольшим размером. Он получается таким, потому что редуктор позволяет увеличивать, или уменьшать крутящий момент. Сам планетарный редуктор в рассматриваемой автомашине находится между якорем и бендиксом, он служит «буфером» и промежуточной деталью между ними. Тем самым он не занимает так много места в корпусе, под которым находятся:

• бендикс;
• вилка;
• якорь;
• статор;
• втягивающее реле;
• маска;
• редуктор.

Основное его отличие в том, что бендикс закрепляется на собственном валу, а тот взаимодействует с двигателем Приоры через редуктор.

Безредукторный

Безредукторный стартер гораздо крупнее своего аналога, но он выполняет ту же задачу – получает электроэнергию от аккумулятора и передает ее на коленвал для запуска двигателя. Он состоит из следующих комплектующих:

• реле;
• электромотор, в котором находятся сердечники тягового реле и обмотка;
• щетки и держатели, «щеточный узел»;
• втягивающее реле;
• статор;
• вилка;
• контактные болты;
• якорь;
• маска стартера;
• кольцо стопорное;
• муфта свободного хода;
• втулка передняя и втулка задняя;
• бендикс стартера Приоры;
• шестерня.

Работа редуктора проходит по следующему алгоритму:

1. От аккумулятора по жгуту проводов подается питание.
2. Втягивается якорь.
3. Бендикс крепится с шестерней, «выбрасывается», пятачковые контакты замыкаются, на них подается напряжение.
4. Якорь крутится, крутящий момент передается на бендикс, через него – на шестерню, а она уже контактирует с моховиком двигателя.
5. Как только ключ зажигания «отпускается», втягивающее реле разъединяет бендикс и шестерню.

Замена стартера Приора, основные неисправности

Главная › Приороведение

Стартер автомобиля задает старт запуску двигателя. Приора не заводится без его участия. Без него начало движения просто невозможно. Иногда Лада Приора не заводится из-за того, что предохранитель перегорел, или рэле стартера дает сбой, оно имеет маркировку К3. Иногда он щелкает, но не крутит. Причины в деталях.

Стартер на Приоре состоит из следующих деталей: бендекс, втягивающее реле, якорь и другие — полный список того сколько деталей содержит стартер автомобиля Приора, смотрите ниже по статье. Автовладельцам желательно знать, где этот механизм находится на автомобиле Лада Приора — он стоит сразу под воздушным фильтром.

Цена детали — стартер на Приору в двигатель (16 клапанов): от 2750 до 4500 рублей. Когда случается поломка, устройство на Приоре перестаёт крутить.

Штатный стартер и аналоги – артикул и цена

К сожалению, если механизм не работает, проблема решается исключительно его заменой. Ни установка новых деталей под корпус, ни какая-либо чистка ситуацию не спасет. Штатный стартер на Приору 16 клапанов идет под каталожным номером 2111.3708010-01, его стоимость – около 4 000 рублей. В качестве аналогов можно рассматривать:

• «Пекар». Артикул 5702370800010, стоит – 3 700 р.;
• «Старвольт». Артикул lst0190, цена – 3 200 р.;
• Valeo. Артикул 438285, стоит от 3 700 р.;
• Для АКПП артикул 219002370801000, стоит от 3 900 р.;
• «БАТЭ». Артикул 51323708000, стоит от 2 750 р.;
• Редукторный – 51213708000bate, стоит от 2950 р.;
• «Кзатэ». Артикул 5702370800, стоит от 3 300 р.;
• Прамо (Элтра). Артикул TS12E901, цена – 3 800 р.;
• Fenox редукторный. Артикул 2110-3708010, цена – 4 500 рублей.

Стартер Лада Приора: устройство и принцип действия

Как было упомянуто ранее, на Приоре может быть установлена данная деталь двух типов: редукторная и безредукторная

Иногда может потребоваться снять стартер, обратите внимание, что он находится под двигателем, справа – ближе к пространству под воздушным фильтром

Для того, чтобы стартерный узел не изнашивался так быстро, в его устройстве есть особый механизм, который выводит шестерню из зацепления с маховиком коленвала – втягивающее реле стартера Приора. Если бы его не было, срок службы узла сократился бы очень заметно, или потребовался ремонт.

Редукторный

Такой механизм отличается небольшим размером. Он получается таким, потому что редуктор позволяет увеличивать, или уменьшать крутящий момент. Сам планетарный редуктор в рассматриваемой автомашине находится между якорем и бендиксом, он служит «буфером» и промежуточной деталью между ними. Тем самым он не занимает так много места в корпусе, под которым находятся:

• бендикс;
• вилка;
• якорь;
• статор;
• втягивающее реле;
• маска;
• редуктор.

Основное его отличие в том, что бендикс закрепляется на собственном валу, а тот взаимодействует с двигателем Приоры через редуктор.

Безредукторный

Безредукторный стартер гораздо крупнее своего аналога, но он выполняет ту же задачу – получает электроэнергию от аккумулятора и передает ее на коленвал для запуска двигателя. Он состоит из следующих комплектующих:

• реле;
• электромотор, в котором находятся сердечники тягового реле и обмотка;
• щетки и держатели, «щеточный узел»;
• втягивающее реле;
• статор;
• вилка;
• контактные болты;
• якорь;
• маска стартера;
• кольцо стопорное;
• муфта свободного хода;
• втулка передняя и втулка задняя;
• бендикс стартера Приоры;
• шестерня.

Работа редуктора проходит по следующему алгоритму:

1. От аккумулятора по жгуту проводов подается питание.
2. Втягивается якорь.
3. Бендикс крепится с шестерней, «выбрасывается», пятачковые контакты замыкаются, на них подается напряжение.
4. Якорь крутится, крутящий момент передается на бендикс, через него – на шестерню, а она уже контактирует с моховиком двигателя.
5. Как только ключ зажигания «отпускается», втягивающее реле разъединяет бендикс и шестерню.

Основные неисправности

Внешне распознать поломку стартера Приоры можно по следующим признакам:

• «крутит» и при этом запускает двигатель;
• не «крутит»;
• продолжает «крутить» после того, как ключ отпустили;
• скрипит, раздаются щелчки;
• «крутит», но слишком долго.

• Причина может крыться в неисправности аккумулятора, в самом стартере и предохранителях. Наиболее частые – те, которые с большей долей вероятности вывели из строя
• машину – стоит разобрать подробнее.

Не включается

Если двигатель не запускается, проблема может быть в следующем:

1. разряженный или сломанный АКБ;
2. нет замыкания контактов 50 и 30;
3. клеммы или наконечники окислены;
4. межвитковое замыкание;
5. короткое замыкание на массу;
6. обрыв цепи «стартер — тяговое реле»;
7. неисправен модуль зажигания;
8. обрыв обмотки тягового реле;
9. износ щеток;
10. якорь заедает;
11. дополнительное реле или поведенная к нему цепь управления повреждены.

Основные неисправности

Стартер имеет несколько основных неисправностей, которые встречаются довольно часто.

• Аккумулятор;
• Втягивающее реле;
• Щетки;
• Бендикс;
• Обмотки ротора и статора.;

АКБ

Если нет вращения стартера или появляются щелчки при повороте ключа зажигания, то вероятнее всего разрядилась аккумуляторная батарея. Если АКБ заряжена, то следует проверить состояние клейм на ней. Плохой контакт или окись на клеймах будут мешать запуску автомобиля, так как для вращения двигателя стартером необходим большой ток, а послабление контакта клейм или их окисление будут повышать сопротивление, что приведет невозможности запуска ДВС.

Втягивающее

Если при повороте ключа стартер вращается, но не запускает двигатель, то скорее всего виновником является втягивающее реле. Основным виновником выхода из строя реле является обрыв его обмотки.

Щетки

Щетки являются наиболее часто выходами из строя элементами стартера. При их износе запуск двигателя невозможен, так как они не обеспечивают контакта с коллектором ротора. При износе щеток до 4 мм их необходимо менять.

Бендикс

Бендикс — это своего рода обгонная муфта, которая приводит в зацепление шестерни с маховиком. Выход его из строя является механической поломкой стартера. Починить ее невозможно лишь только заменить на новую.

Обмотки

Обмотка выходит из строя вследствие повышенных токов, образующихся в момент пуска двигателя в холодное время или при заклинивании бендикса. Проволока, намотанная на шихтованную сталь, просто не выдерживает такие скачки тока и обрывается. Это решается заменой ротора или статора, а лучше всего стартера.

Как заменить стартер на ВАЗ 2170-ВАЗ 2172?

Снятие: Стартер относится к электрической части авто, поэтому при любой работе с ним, нужно обесточивать аккумуляторную батарею, по средством скидывания клеммы минус с неё (Как скинуть клемму, читайте в статье: «Замена АКБ на автомобиле», пункт первый), после проделанной операции, снимите корпус воздухофильтра, так как он препятствует доступу к стартеру (Как снять корпус, описывается в статье под названием: «Замена корпуса воздухофильтра на ВАЗ») и преступайте к отворачиванию гайки (Указана красной стрелкой), крепления клемм проводов и отсоедините клеммы, после чего отсоедините колодку проводов (Указана синей стрелкой) от вывода который присутствует на стартере и выкрутите две гайки, крепящие стартер к картеру сцепления, одна из таких гаек для наглядности указана жёлтой стрелкой на фото ниже:

Установка: Установка нового электрического элемента, осуществляется в обратном порядке снятию, провода подсоединяются точно на те же места, где они и находились.

Дополнительный видео-ролик: Интересный ролик расположен чуть ниже, в нём рассказывается то, какие плюсы дал новый стартер установленный от другой фирмы и Вы наглядно это даже по видео-ролику определить можете.
