Регулировка фар своими руками — DRIVE2

Регулировка фар — важная процедура, от которой напрямую зависит комфорт и безопасность поездок на автомобиле.

Заводы-изготовители выпускают автомобили с отрегулированной заводской оптикой, однако по прошествии определенного времени она обязательно требует корректировки или регулировки. Вопрос о том, как отрегулировать фары, также встает после любой аварийной ситуации, ремонта кузова, связанного с заменой кузовных деталей переднего оперения автомобиля, а также после замены пружин и стоек подвески.

Регулировка фар необходима для правильного направления светового потока на полотно проезжей части и края обочины. От правильной регулировки зависит не только комфортность при движении, но и, что самое главное, безопасность в сложных погодных условиях, в сумерках и в темное время суток.

Как отрегулировать фары? Можно сделать это самостоятельно, а можно доверить эту операцию мастерам в автосервисе. Благо, все необходимое оборудование у них есть

В процессе эксплуатации автомобиля настройки фар головного света изменяются незначительно и требуют, в основном, лишь небольшой корректировки. Регулировку фар можно выполнить как самостоятельно, так и на специализированных автосервисах, оснащенных необходимым современным оборудованием.

Как отрегулировать фары своими руками

Саму регулировку на современных автомобилях можно выполнять без разборки головной оптики — с помощью регулировочных винтов (пластиковых ручек) в тыльной стороне фар. С их помощью можно поднять или опустить фары по вертикали (вверх-вниз), а также повернуть световой пучок к центру или отвести к его краю по горизонтали (вправо-влево).

В зависимости от конструкции, для регулировки своими руками может также понадобиться крестовая отвертка (длинная или короткая), а на некоторых моделях — шестигранник либо торцевой или накидной ключ.

Порядок самостоятельной регулировки

Порядок регулировки фар для всех автомобилей одинаков: неважно, регулируете ли вы фары ВАЗ 2107 или Renault Logan. Чтобы отрегулировать фары своими руками, необходима ровная площадка на улице или в гараже и какая-либо поверхность (стена дома, гаража, сплошной забор и т.п.), на которой можно разметить импровизированный тарировочный экран

Автомобиль устанавливается на расстоянии 5 метров от стены. На стену наносится разметка экрана. Сначала отмечается центр — линия 0, которая должна совпадать с продольной осью автомобиля.

Затем замеряется расстояние между центрами фар и переносится на экран в виде двух вертикальных линий – Л (центр левой фары) и П (центр правой фары).

Далее необходимо замерить высоту центров фар от земли или пола, и на этой высоте провести на экране горизонтальную линию H. При этом могут наблюдаться отличия в высоте центра левой и правой фар.

На автомобилях с электро- или гидрокорректором регулятор необходимо установить в положение «0», в противном случае корректор вернет прежние регулировки автоматически.

После этого надо включить ближний свет фар. Для каждой фары регулировку лучше проводить отдельно, корректируя положение ее светового пятна, закрыв при этом вторую фару любым подручным материалом, не пропускающим свет, или сняв с нее питание.

Световой пучок противотуманных фар регулируется только по высоте

Фары можно считать отрегулированными, когда верхние края левых частей их световых пятен совпадут с горизонтальной линией H (высоты центра фар от дороги), а вертикальные линии Л и П (центры фар) пройдут через точки пересечения наклонных и горизонтальных участков световых пятен.

Подготовка к выполнению регулировки

Чтобы добиться правильного положения головных световых приборов, процедуру настройки нужно выполнять в определенных условиях. Проведите следующие подготовительные работы:

  1. Отыщите ровную площадку без уклона, примыкающую к вертикальной стене. Один из подходящих вариантов – забетонированный подъезд к гаражу, роль настроечного шаблона сыграют ворота.
  2. Уберите из багажника и салона автомобиля лишние вещи, оставив только заводской комплект инструментов, аптечку и запасное колесо. Цель – обеспечить снаряженную массу транспортного средства, указанную в инструкции по эксплуатации.
  3. Проверьте давление во всех покрышках, при необходимости доведите его до нормы.
  4. Очистите стекла оптики от пыли и прочих загрязнений, перекрывающих путь световому потоку. Не используйте растворители, только жидкости для отмывания стекла на основе этилового спирта.
  5. Желательно заправить полный бак топлива, залить доверху емкости омывателей и при необходимости добавить антифриз в расширительный бачок.

На гаражных воротах либо примыкающей к площадке стене вычерчивается схема регулировки фар. Вам понадобится рулетка, длинная ровная планка и маркер. Цвет зависит от выбранного фона – для белой стены лучше взять черный фломастер, для темных ворот – мел. Схема рисуется следующим образом:

  1. Подгоните машину вплотную к стене. Ориентируясь по деталям кузова либо эмблеме марки авто, отметьте на поверхности точку, совпадающую с центральной (продольной) осью транспортного средства.
  2. Отмерьте от ворот 7 м и отгоните автомобиль на указанное расстояние. Через отмеченную точку проведите вертикальную линию.
  3. Сделайте 4 замера на машине: от ламп обеих фар до земли и до центра авто. На моделях, оснащенных раздельной оптикой дальнего и ближнего света, перечисленные замеры производятся для всех четырех лампочек отдельно.
  4. От цифры, обозначающей расстояние до земли, отнимите 50 мм. Отложите данный размер на стенке и прочертите горизонтальную линию.
  5. От вертикальной оси отложите вдоль нарисованной линии расстояния до центров ламп. Поставьте отметки в виде отрезков. Схема готова.

Перед корректировкой положения оптики также рекомендуется обработать настроечные винты проникающей аэрозольной смазкой типа WD-40, поскольку резьба соединения могла закиснуть из-за крайне редкого вращения. Как правило, регулировочные винты находятся на задней плоскости корпуса фары, выходящей в подкапотное пространство. Форма головки – под крестообразную отвертку, шестигранник либо специальный ключ.

Регулировка фар ВАЗ 2109 своими руками

Перед регулировкой фар на ВАЗ 2109, устанавливаем автомобиль на ровную горизонтальную поверхность. Предварительно проверяем и, при необходимости, доводим до нормы давление в шинах.

Устанавливаем автомобиль перпендикулярно гладкой стене на расстоянии 5м. Ни сиденье водителя необходимо поместить груз массой 75кг. На стене размечаем, как показано на рисунке.

Замеряем расстояние от центра до пола. Это будет расстояние h на экране. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране.

Поворачиваем ручку гидрокорректора фар в положение «водитель и передний пассажир» и включаем ближний свет.

Направление светового пятна необходимо регулировать для каждой фары отдельно. Во время регулировку закрываем вторую фару непрозрачной материей.

Если верхняя граница левых частей световых пятен совпадает с линией N, а вертикальные линии А и В проходят через точки С1 и С2 пересечения горизонтальных и наклонных участков световых пятен, то фары считаются отрегулированными.

Регулируем винтами 1 (в горизонтальной плоскости) и 2 ( в вертикальной плоскости) положение светового пятна для каждой фары, если расположение световых пятен на стене не соответствует рисунку.

Что делать, если блок-фара неисправна?

Распространенным дефектом «киржачских» деталей является выход из строя гидравлического корректора. Из-за этого фара не регулируется или пучок света изменяет направление при попытке настройки корректором. Причиной дефекта является нарушение герметичности или заклинивание исполнительного механизма. Для контроля исправности узла применяется замер хода исполнительных штоков, который должен лежать в пределах 6,5-7,5 мм. В случае поломки требуется замена узла, ремонт деталей невозможен, поскольку устройство является неразборным.

Самым простым способом ремонта является установка механического регулятора. Для этого в корпус исполнительного механизма вкручивается подходящий болт с контргайкой. Минусом такой конструкции является необходимость ручной настройки каждой фары. Поэтому устанавливать ручной регулятор не рекомендуется.

Установка гидрокорректора

Для замены штатного гидрокорректора на оригинальный узел необходимо:

  1. Снять все точки крепления трубопроводов корректора к кузову.
  2. Вынуть регулятор, расположенный в панели приборов.
  3. Демонтировать защитное жабо трапеции дворников.
  4. Снять с креплений и отодвинуть расширительный бачок в сторону.
  5. Вывести старые трубки из посадочных мест, защищенных резиновыми уплотнителями. Многие владельцы перекусывают магистрали и вынимают их по частям.
  6. Снять старый главный цилиндр системы.
  7. Вычистить мусор из-под жабо. Продеть новую трубку в штатное отверстие. Для упрощения процедуры рекомендуется использовать медную проволоку, которой протягивается трубка.
  8. Установить на место резиновые уплотнители каналов. Это является важным моментом, поскольку отверстие расположено непосредственно над монтажным блоком реле и предохранителей.
  9. Протянуть магистрали по штатным маршрутам через моторный отсек.
  10. Проверить работу системы.
  11. Регулировать фары описанным выше методом.

Не секрет, что большинство аварий на дороге происходит именно тогда, когда солнце уходит, и наступает темнота. Некоторые автомобилисты просто забывают включить фары, у других они не работают, а третьи и вовсе слепят встречные машины своими неправильно отрегулированными огнями.

Гидрокорректор фар ВАЗ 2114: ремонт, регулировка, замена

Гидрокорректор фар ВАЗ 2114

В зависимости от загруженности автомобиля свет фар может направляться ниже или выше. Для регулировки светового потока используются особые устройства, называемые гидрокорректорами. Если автомобиль загружен, фары лучше опустить ниже, чтобы световой поток был направлен на дорогу, а не вверх. Таким образом вы обеспечите необходимое освещение дорожного полотна и предотвратите ослепление водителя движущимся навстречу транспортом. При минимальной загрузке машины, когда задняя часть авто приподнята, фары можно слегка поднять.

Как устроен гидрокорректор фар ВАЗ 2114

Как правило, система гидрокорректора фар состоит из следующих частей и компонентов:

  • основной цилиндр, закрепленный на панели приборов;
  • соединительные трубопроводы, зафиксированные хомутами;
  • исполнительные цилиндры на блок-фарах;
  • морозостойкая рабочая жидкость.

Гидрокорректоры обычно имеют вид неразборных конструкций, которые не подлежат ремонту. Таким образом, при выходе из строя гидрокорректора фар ВАЗ 2114 его ремонт производят путем замены на новый комплект.

В нормальном состоянии корректора производитель предусматривает максимальное рабочее давление. Для направления светового потока фары вниз давление в системе снижается, а шток исполнительного цилиндра втягивается и оптика опускается. Таким образом, устройство много времени находится под высоким давлением.

Нередко при возникновении перепадов температур, особенно в зимнее время, структура уплотнителей нарушается из-за плохого качества резины. Это становится причиной утечки рабочей жидкости и подклинивания поршней цилиндров в определенном положении.

Все гидрокорректоры, которые устанавливают на отечественные машины ВАЗ, конструктивно выполнены по одной аналогичной схеме, не считая определенных отличий в габаритах, компоновке крепления цилиндров, а также трубопроводов. В наши дни на рынке вы можете найти несколько модификаций гидрокорректоров:

  • «2105-3718010» — для ВАЗ 2105—2107;
  • «2108-3718010» — для ВАЗ 2108—21099;
  • «2110-3718010» и «2110-3718010-10» — для ВАЗ 2110—2112;
  • «2114-3718010» — для ВАЗ 2113—2115;
  • «21213-3718010» — для 21213 «Нива».

Ремонт гидрокорректора ВАЗ 2114

Ремонт устройства завод-производитель не предусматривает, поэтому при его поломке производят замену устройства в сборе вместе с цилиндрами и трубопроводами.

Если угол наклона фар при изменении степени загруженности авто не регулируется, и даже при помощи регулировочных винтов на блок фарах вам не удается получить оптимальный световой поток, проверьте работоспособность таким способом:

  1. Прежде всего, осмотрите устройство на предмет целостности трубопроводов, а также отсутствия утечек жидкости.
  2. Если после мероприятий неисправность вы не найдете, перейдите к проверке работоспособности рабочих цилиндров. Для этого нужно снять их с блок-фары и замерить ход штоков. Нормальное функционирование цилиндров обуславливается при ходе штоков 6,5-7,5 миллиметров.
  3. По причине того, что ремонт корректора фар ВАЗ не предусмотрен, сломанный прибор лучше заменить новым в сборе.

Регулировка штока

В некоторых случаях регулятор фар выходит из строя из-за нарушения зацепления регулировочного рычага. Таким образом, если гидрокорректор фар ВАЗ 2114 не работает, не спешите его менять. Для начала удостоверьтесь в том, что соединение штока и рычага соответствует рабочему положению.

Шток основного цилиндра корректора упирается в рычаг, воздействующий на такой же шток, который жестко закреплен на плафоне фары. Через регулировочный болт проходит рычаг, выступающий в качестве точки опоры. Механизм регулировки функционирует подобно качелям. Корректор раскачивает плафон, а регулировочный болт дает возможность поднимать/опускать опорную точку качелей. Если болт выкручен в крайнее положение, обратный конец рычага в виде шарика может выскользнуть из места крепления со штоком плафона.

Замена устройства

Своими руками заменить сломанный корректор фар несложно. Последовательность работ следующая:

  • отворачиваем винты крепления хомутов трубопроводов к скобам крепления;
  • с основного цилиндра снимаем ручку;
  • откручиваем гайку крепления основного цилиндра к панели приборов;
  • отсоединяем от блок-фары основные цилиндры;
  • проталкиваем исполнительные цилиндры в салон вместе с уплотнителями;
  • устанавливаем новый агрегат в последовательности, обратной сборке.

Нестандартные причины

Иногда ненормальное функционирование фар вызвано совершенно необычными факторами. Был неописуемый случай, когда хозяин снял со своей «Нивы» омыватели фар, они давно не работали. В результате у него пропал ближний свет на обеих фарах. И сразу не догадалась почему! В ходе экспериментов владелец выяснил, что для включения ближнего света нужен хотя бы один из моторов, а в принципе ни одного: левый или правый.

В конце концов, он просто закоротил разъем, как будто симулировал наличие омывателя фар. В дальнейшем со светом проблем не было. Итак, если вы перебрали все звенья цепи и не установили причину с помощью фар, постарайтесь вспомнить, не внесли ли вы не так давно доработки в конструкцию своего автомобиля. Возможно, в процессе этих изменений была нарушена какая-то инженерная идея, что и является причиной исчезновения света.

Однако если такие простые, но в целом эффективные меры не дали желаемого эффекта, вспомнить телефон семейного автоэлектрика все равно придется. В противном случае вы можете потратить много времени на поиск причин, и вы их не найдете.

Выяснив, почему не горит ближний свет, а горит дальняя, и научившись бороться с таким явлением, однажды вы можете столкнуться с противоположной проблемой, когда одна рядом, но нет далеко . Причины этих капризов в принципе те же, что и в предыдущем случае, дополненные только возможным выходом из строя подрулевого переключателя. Поэтому, если причина странного поведения фар не определена, а ближний свет все еще отсутствует, скорее всего, вам нужно будет начать его замену.

Гидрокорректор фар

Во время эксплуатации автомобиля в зависимости от его загруженности, состояния самого авто и подвески может меняться направленность светового потока. Для его корректировки на ВАЗ 2114 устанавливается гидрокорректор (автор видео — Павел В. М.).

Устройство и принцип работы

Прибор представляет собой неразборное устройство, регулирующий положение луча света благодаря изменению давления жидкости внутри патрубков. Блок не разбирается, поэтому при его поломке заменяется новым прибором.

Конструкция корректора состоит из следующих элементов:

  • главного цилиндра;
  • рабочей жидкости;
  • патрубков, в которых жидкость содержится;
  • цилиндров.

Настройка фар с помощью гидрокорректора осуществляется водителем с помощью колеса корректора, находящегося на торпеде. Поворотом колеса можно поднять или опустить фонарь.

Колесо корректора в салоне

Особенности ремонта своими руками

Перед тем, как менять устройство, следует выяснить причину неисправности и попытаться восстановить работоспособность гидрокорректора. Для этого необходимо сначала осмотреть все трубочки и резинки, недопустимы никакие дефекты. Если течи нет, осматриваются цилиндры и проверяется ход штока. Если принятые меры не привели устройство в рабочее состояние, то возможно, что неисправен главный блок, нужно менять гидрокорректор.

Гидрокорректор фар ВАЗ 2114

Монтаж и доработка

Для установки нового корректора следует выполнить следующие действия:

  • ослабив хомуты, снимаем их с патрубков с рабочей жидкостью;
  • в салоне демонтируем ручку на основном цилиндре;
  • открутив крепежные болты, снимаем основной цилиндр;
  • на последнем этапе снимаем все рабочие цилиндры и достаем их через салон.

Доработка и ремонт гидрокорректора фар заключается в проверке положения регулировочного болта. Его нужно выставить так, чтобы регулировка света осуществлялась с минимальными усилиями.

Инструкция по замене корректора

Многие водители хотят сделать свой автомобиль тюнингованным. Тюнинговать автомобиль можно ангельскими глазками, . Тюнингом фар является модернизация корректора. Для этого меняют штатный на электрический корректор. Сняв фару на ВАЗ, меняют лампочки. Выполнив на автомобиле ВАЗ 2114 тюнинг, замену стекла фары, следует отрегулировать оптику.

Набор для установки электрокорректора

Замена гидрокорректора фар ваз 2114 состоит из следующих действий:

  1. Отключается питание авто путем отсоединения отрицательной клеммы с АКБ.
  2. Далее откручивается основной цилиндр, а затем снимается устройство вместе с рычагом.
  3. Меняется уплотнительное кольцо.
  4. На штатное место прикручивается электрический корректор.
  5. Далее отрицательный провод подключается к кузову авто, а положительный крепится к выводу «20» на колодке кабелей.
  6. Затем проводка проводится к моторчикам фар.

Таким образом, зная, как снять фару, чтобы заменить оптику, а также, как регулировать свет на ВАЗ 2114 своими руками, можно добиться идеального освещения дороги. Настроенный правильно свет не будет слепить водителей на встречном транспорте.

 Загрузка …

Регулировка фар ВАЗ 2114 ВАЗ 2115

Чтобы шофер четко видел перед собой полосу движения, автомашины оборудуются источниками света:

  • ближний – просвечивает 30 — 40 м. Предотвращает ослепление водителей встречного транспорта;
  • дальний – 130 — 150 метров. Включают только вне городов, деревень, поселков;
  • противотуманный – снабжен лампами желтого цвета, освещает путь под границей факторов непогоды.

Световой поток оптики направлен на проезжую часть и обочину. Отрегулированные устройства источников освещения делают возможным своевременное обнаружение дорожных знаков, препятствий, разметки. Регулировка фар 2114 – необходимая процедура.

Своевременное обнаружение дорожных знаков делают возможным отрегулированные устройства источников освещения

Непременно выполняется после:

  • приобретения автомобиля бывшего в употреблении;
  • замене источников света;
  • установления приборов другого типа;
  • ремонта места посадки;
  • отсутствия надлежащей освещенности дороги.

Регулировка света фар Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

Направление световых пучков фар должно быть таким, чтобы дорога перед автомобилем ваз 2104 была хорошо освещена, а водители встречного транспорта не ослеплялись при включении ближнего света.

Вид на блок-фару из моторного отсека: 1 — винт регулировки пучка света в горизонтальном направлении; 2 — кожух фары; 3 — штепсельная колодка; 4 — установочный винт; 5 — винт регулировки пучка света в вертикальном направлении

Регулируются фары ваз 2104, ваз 2105, ваз 2107 вращением винтов 1, 5, которые поворачивают оптический элемент в вертикальной и горизонтальной плоскостях. Удобнее всего регулировать фары с помощью передвижных оптических приборов. Если их нет, то регулировку можно проводить с помощью экрана. Поставьте полностью заправленный и снаряженный автомобиль ваз 2105, с нагрузкой 735 Н (75 кгс) на сиденье водителя, на ровной горизонтальной площадке в 5 м от гладкой стены или какого-либо экрана (щит фанеры размером около 2×1 м и т.п.) так, чтобы ось автомобиля была ему перпендикулярна. Перед разметкой экрана удостоверьтесь, что давление воздуха в шинах нормальное, а затем качните автомобиль сбоку, чтобы установились пружины подвесок.

Схема регулировки света фар

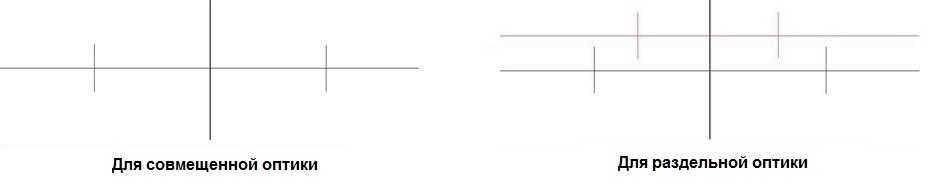

Начертите на экране вертикальные линии: осевую 0 и линии А и В, проходящие через точки Е, соответствующие центрам фар. Эти линии должны быть симметричны относительно осевой линии автомобиля ваз 2104, ваз 2105, ваз 2107. На высоте h, соответствующей расстоянию центров фар от пола, проведите линию 1 и ниже ее на 75 мм — линию 2 центров световых пятен. Установите ручку гидрокорректора фар на панели приборов в положение, соответствующее нагрузке автомобиля одним водителем. Если на автомобиле отсутствует гидрокорректор фар ваз 2107, то поверните установочные винты 4, вставленные в блок-фары вместо рабочих цилиндров гидрокорректора, в крайнее левое положение. Включите ближний свет фар. Последовательно, сначала для правой фары (левая закрывается куском картона или темной материи или отключается), а затем для левой (правая закрыта) отрегулируйте винтами 1 и 5 световые пучки фар ваз 2104, ваз 2105, ваз 2107. У правильно отрегулированных фар верхняя граница световых пятен должна совпадать с линией 2, а точки пересечения горизонтального и наклонного участков световых пятен — с точками Е.

МЕТОДЫ ДИАГНОСТИКИ

  1. Проверка предохранителя (рекомендуем прочитать, как правильно заменить плавкую вставку). Если предохранитель часто перегорает, в цепи присутствует оголенный контакт, провоцирующий КЗ.
  2. Визуальный осмотр разъемов на предмет наличия окислов контактов, также следует осмотреть видимый контур проводки на предмет перетирания, обрывов. Окислы с контактов можно убрать надфилем.
  3. Проверка питания мультиметром. Если проверка мультиметром показала, что причина неисправности не в разъемах либо проводке, для поиска поломки следует разобрать мотор-редуктор или блок управления корректором фар. Осмотримте схемы на предмет обгоревших, вздувшихся радиодеталей, плохо припаянных контактов. При необходимости большинство элементов можно без труда купить в магазине радиодеталей.

Замена передней блок-фары — Chevrolet Niva, 1.7 л., 2010 года на DRIVE2

Всем привет! Началось все банально: возвращался ночью с рыбалки, проезжал какой-то очередной населенный пункт в Ленинградской области. Столбы освещения отсутствуют, дорога по одной полосе в каждую сторону, длинная прямая, вдалеке появился встречный авто… Дальний вырубаем, остается ближний с габаритами. Вдруг просто из ниоткуда перед капотом материализовалась бабка с тачкой, неторопливо шурующая прямо на луну посередине моей полосы! Прямо как в фильмах ужасов. 8-)) Хорошо никуда не отвлекался — рефлекторно объехал ее по встречке (дистанция до встречного авто позволяла)… Получив солидный заряд бодрости, добрался до дома. Надо что-то делать с этим. Решил начать с регулировки фар. За все время владения авто данная процедура не проводилась ни разу. Записался, заехал, отрегулировали (передвижная хрень на колесиках). )) Светило в итоге вообще хрен пойми куда (хоть встречных не слепил, вроде бы). Стало значительно лучше, но все равно, что-то не то… Решил махнуть лампы ближнего света вместе с габаритами (как раз один из них перегорел). По ближнему: стояли лампы Narva, минимум им года 3 (вообще не помню когда менял их). Лезем в инет, изучаем, останавливаемся на следующем варианте: 1. Габаритные лампы светодиодные OSRAM 2850WW02B 2. Лампы ближнего света OSRAM Allseason 64210ALL

Полный размер

Набор на замену

Заказываем, ждем, забираем, лезем менять. С габаритами проблем никаких (падающую лампочку в фару достаем приспособой Licota из предыдущего поста). Ближний — как всегда: сколько не менял, всегда как в первый раз. Поэтому совершенно забыл про левую блок-фару, в которой был косяк с патроном (зажимом для лампы) ближнего света. В итоге, приложив чуть больше усилий, выломал его нафиг, сломав попутно одну из трех ножек крепления. Походу, из-за его неустойчивости, лампу при движении сильно колбасило (что также должно было влиять на освещенность).

Полный размер

Бедолага… перелом на переднем плане

Пара дней в думках на тему «Как же тебя закрепить обратно, чтобы ты еще и держалась?» не увенчалась успехом. Ездить по разборкам времени нет, на «Авито» ничего подходящего не попалось… Значит, берем новую левую блок-фару. 8-)) В субботу утром погнал менять. Освежил в памяти инструкцию, поехали… 1. Скидываем клемму «-» с АКБ. 2. Откручиваем 3 болта, крепящих решетку радиатора (ключ Т30).

Полный размер

Два из них на экране

3. Отжимаем шлицевой отверткой накладку фары («ресничку») и выводим ее из пазов бампера. 4. Откручиваем два болта, крепящих бампер к усилителю.

Полный размер

5. Откручиваем два шурупа, крепящих бампер к усилителю в арке (ключ Т20).

Полный размер

6. Сдвигаем бампер вперед и вниз, выкручиваем крепеж «реснички» и снимаем ее.

Полный размер

7. Откручиваем два верхних болта крепления фары.

Полный размер

8. Пытаемся открутить два нижних болта крепления фары. Нифига. Отмачиваем WD-40, меняем комбинацию ключей, головок, поливаем еще WD, идем обедать, возвращаемся… Все равно нифига. 9. Погнали громить дальше. Снимаем ко всем чертям передний бампер…

Полный размер

Почти снят. Грунтованный усилитель ржавеет…

10. Снимаем усилитель и получаем отличный доступ к этим двум болтам, но все попытки хотя бы сдернуть их с места тщетны… Срываем грани на них, плющим плоск

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Ваше авто 007
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
