Уаз хантер и уаз-469 руководство по ремонту, обслуживание, эксплуатация

Комплектации и цены

Новый УАЗ «Хантер» существует в трёх незначительно отличающихся друг от друга комплектациях. Цена в 2021 г. на новый «Охотник» колеблется в зависимости от комплектации, в диапазоне 11000-15600 долларов. Самый дешёвый «Hunter» комплектации «классик».Комплектации

Модификации Объем двигателя Мощность КПП Диски Окраска Защита
Классик 2693 см³ 128 л. с. Hyundai Dimos МТ Стальные штампованные R16 Чёрный, серый, коричневый, зелёный, белый нет
Трофи 2693 см³ 128 л. с. Hyundai Dimos МТ Эксклюзив легкосплавные R16 «Рашмо» (коричнево — серый металлик) Рулевых тяг, КПП, раздаточной коробки
Победная 2693 см³ 128 л. с. Hyundai Dimos МТ Стальные штампованные R16 Армейский защитный Рулевых тяг

Регулировка

Перед тем как заняться регулировкой, подготовьте все необходимое: втулки в цапфу (если на цапфе есть выработка), упорные втулки 4 штуки, а также сальники. Основное условие регулировки заключается в том, чтобы две половины шруса не болтались, как при прямолинейном движении, так и при повороте! Порядок действий следующий:

  1. Возьмите шаровую опору и запрессуйте туда втулку так, чтобы половина шруса не болталась в шаровой.
  2. Сверху идет упорная шайба, обязательно поставьте новую, даже если старая на вид в хорошем состоянии.
  3. Возьмите металлический вал (можете сделать его из клапана, например) с двух сторон которого находятся конусы и оденьте на него шайбу диаметром как центральный шарик, то есть 27 мм. Одним краем уприте его в центр шкворня. В идеале второй край тоже должен приходиться на центр шкворня. Если это не так, подложите регулировочные шайбы туда же, где стоит упорная, а точнее — под нее.

Регулировка

Необходимо поверх шаровой опоры примерить корпус поворотного кулака и проследить за тем, чтобы центр большого отверстия в поворотном кулаке совпадал с центром опоры. Если он будет сдвинут хотя бы на 3 мм, шрус собрать не получится, поскольку там уже стоит втулка. А чтобы отрегулировать по центру, подложите под левый или правый шкворень определенное количество регулировочных шайб, в зависимости от того — в какую сторону и на сколько мм необходимо подвинуть центральную ось.
Шкворня необходимо затягивать так, чтобы усилием руки можно было поворачивать шаровую опору вперед-назад. Если посадочное место под шкворень разбито, а шкворень проворачивается вместе с шаровой — сточите несколько миллиметров на шкворне и установите его через втулку. Проворачивание или люфт недопустимы, поскольку они приводят к скорейшему износу как шкворня, так и посадочного места под него.
В самой цапфе (как передней, так и задней) лучше заменить втулку. При необходимости — подгоните размер разверткой

Важно отметить, для каждой половины шруса нужно делать по своему. Люфта быть не должно, но если половина шруса идет слишком туго, значит лучше снять разверткой побольше.
Крайне важно наличие втулок в местах, как показано на изображении

Если поставить втулку только с одной стороны, то при повороте колеса большая часть нагрузки будет приходиться именно на нее, как результат — быстрый износ, появление люфта, а там и шрус под замену. В этих местах должны стоять бронзовые втулки В процессе сборки после ремонта необходимо смазать все болты нигролом, чтобы в следующий раз все легко открутить. Все привалочные поверхности (место соединения цапфы и корпуса поворотного кулака) необходимо почистить от грязи. Не рекомендуется смазывать шрус солидолом, поскольку он густой. При нагреве под действием центробежной силы весь солидол разбросает по стенкам шаровой опоры, а надо, чтобы и шарики шруса обильно смазывались. Для этого рекомендуется разбавить солидол наполовину нигролом.После окончательной сборки и ремонта, необходимо сделать еще одну важную регулировку. Речь идет об регулировочном поворотном болте. Это тот болт, который ограничивает максимальный угол поворота колеса. Важно не переборщить, не затягивайте болт до упора — иначе колесо будет подклинивать. Затяните почти до конца, а затем попробуйте провернуть колесо (точнее вал на котором оно будет стоять). Необходимо выкручивать назад болт до тех пор, пока колесо не перестанет клинить. Угол поворота при этом должен получиться не ниже заводского. Ну вот, теперь и вы сами сможете отремонтировать передний мост на 469 УАЗе!

Снятие

Ремонт этого узла начинается с демонтажа моста. На буханке и «козлике» эти работы выполняются идентично. Имеются лишь небольшие различия. При выполнении ремонтных действий нужно быть предельно аккуратным. Снятие моста заключается в серии несложных действий:

  • Начинать следует с обеспечения неподвижности автомобиля. Для этого устанавливаются противооткатные тормозные колодки;
  • Далее на «козлике» отключаются тормозные трубки от шлангов. На Буханке трубки имеют переходные патрубки. В данном случае отключаются шланги от патрубков;

Перед машины домкратят за раму, мост выкатывают.

Некоторые автомобили УАЗ 469 укомплектовываются пружинами. В таком случае предпоследний пункт будет выглядеть немного по-другому. Предпоследним действием снимается стабилизатор поперечной устойчивости, путем отсоединения от рычагов подвески, расположенных по продольной. Рычаги и поперечная тяга откручиваются от кронштейна.

Стоимость услуг по ремонту и обслуживанию УАЗ

Работы Стоимость
Замена масла в двс 1200 руб.
Замена воздушного фильтра 400 руб.
Замена топлевного фильтра 450 руб.
Замена масяного фильтра 400 руб.
Шприцовка 1 точка 50 руб.
Замена сцепления от 6000 руб.
Замена тормозных колодок 2000 руб.
Замена втулки рессоры 1500 руб.
Замена муфты (хаб) отключения переднего моста 600 руб.
Подшипник ступицы замена 2000 руб.
Замена рессоры 1950 руб.
Регулировка шкворней 1700 руб.
Замена радиатора охлаждения двигателя 4000 руб.
Замена бензонасоса 2000 руб.
ГБЦ 4213 — протяжка с регулировкой клапанов 1400 руб.
ГБЦ 4213 Евро-3 — протяжка с регулировкой клапанов 1600 руб.
Гидрокомпенсатор 409 — замена 5400 руб
Гидрокомпенсатор 409 при снятой цепи на одном валу — замена 1050 руб.
Гидрокомпенсаторы 409 все или на разных валах — замена 6100 руб.
Гидрокомпенсаторы 409 все при снятой цепи — замена 2000 руб.
Гидронатяжитель 409 — замена 1200 руб.
Головка блока 409 — замена 9500 руб.
Головка блока 4213 — замена 6000 руб.
Группа поршневая/поршневые кольца 409 — замена 13000 руб
Группа поршневая/поршневые кольца 4213 — замена 8500 руб.
Насос водяной 409 (без снятия радиатора) — замена 3000 руб.
Насос водяной 4213 — замена 4700 руб.
Ролик натяжителя 409 Евро-3 с натяжным устройством — замена 1500 руб.
Ролик натяжителя 4213 с кронштейном — замена 1000 руб.
Сальник задний коленвала 409 — замена 7000 руб.
Сальник передний коленвала 409 — замена 3200 руб.
Тяга рулевая поперечная УАЗ — снятие/установка 600 руб.
Установка отопителя автономного «Планар» сухой фен 11500 руб.

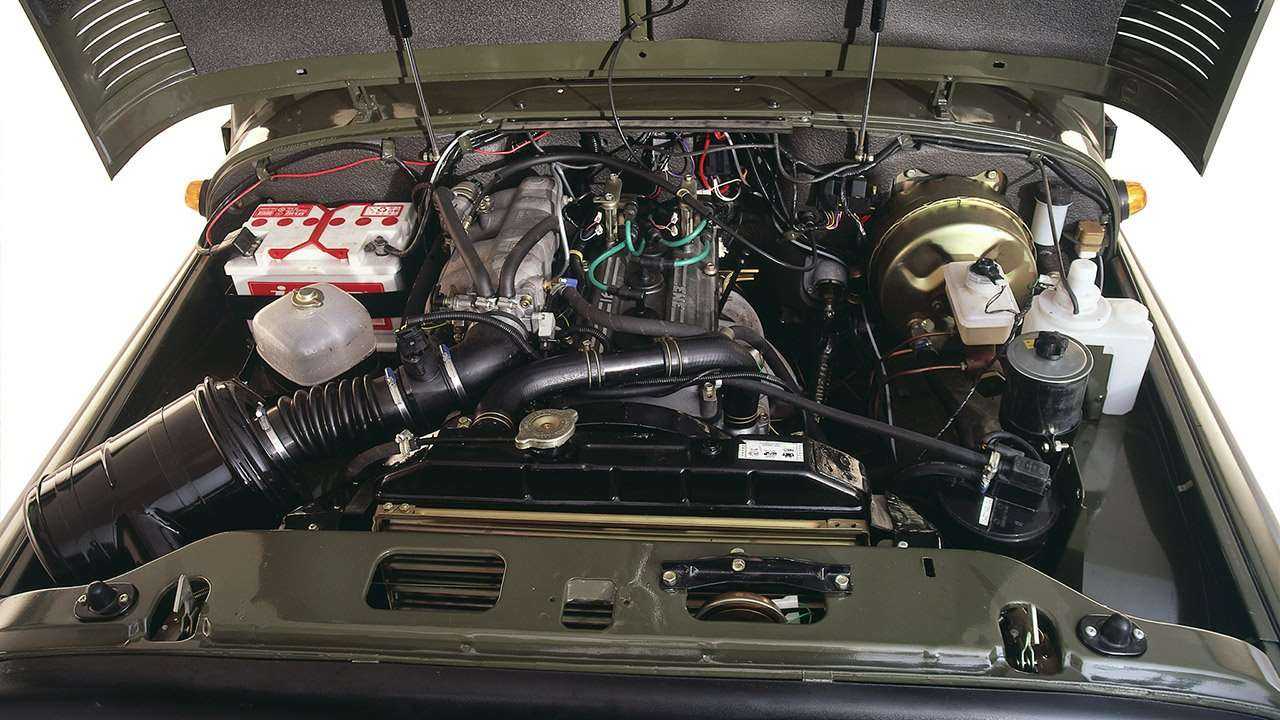

Подкапотное хозяйство

Автопроизводитель предлагает в качестве моторов:

  1. Дизельный силовой агрегат модели ЗМЗ-5143.10 объемом 2,2 л;
  2. Бензиновый с впрыском топлива ЗМЗ-409.10 объемом 2,7л;
  3. Бензиновый с впрыском топлива УМЗ-4213 объемом 2,9 л.

Под капотом расположились ранее не устанавливаемые:

  1. Блок управления электронным зажиганием;
  2. Электронная система управления работой двигателя (ЭСУД);
  3. Различные датчики, фиксирующие параметры работы двигателя;
  4. Исполнительные электронные механизмы.

Диагностика неисправностей ЭСУД

Основой ЭСУД является электронный контроллер, располагающий следующими типами памяти:

  1. ППЗУ – постоянное программируемое запоминающее устройство;
  2. ОЗУ – оперативное запоминающее устройство;
  3. ЭРПЗУ – электрически перепрограммируемое постоянное запоминающее устройство.

Поскольку цена диагностических приборов невелика, многие автовладельцы самостоятельно приобретают их для обслуживания автомобиля.

Автопроизводитель рекомендует следующий алгоритм считывания служебной информации своими руками:

  1. Выключить зажигание;
  2. Для перевода электронного контроллера в режим самодиагностики необходимо отключить автомобиль от АКБ на 10-15 секунд;
  3. Подключить АКБ обратно;
  4. Запустить двигатель и дать ему проработать ровно 60 секунд;
  5. Открыть диагностический разъем и отдельным проводом соединить выводы (№2 на схеме выше)

Таким образом, активируется режим самодиагностики. В подтверждение включения сигнальная лампа трижды высвечивает код 12, а все последующие будут выдавать неисправности, занесенные в память контроллера.

Генератор

В процессе улучшения модели УАЗ Хантер, автопроизводитель оснащал машину узлами и агрегатами от разных производителей. В частности, на первых партиях устанавливался:

  1. Генератор Iskra ААК 5572;
  2. Либо генератор Bosch 6 003 GB5011 (на модификации с дизельным двигателем).

Соответственно, что у них разные разъемы для подключения, что вынуждало видоизменять и подкапотную проводку. В настоящее время автопроизводитель комплектует автомобиль генератором собственного производства 9422.3701. Эту особенность также следует учитывать при самостоятельном обслуживании автомобилей.

Технические характеристики UAZ Hunter

Тип Объем Мощность Крутящий момент Разгон Максимальная скорость Количество цилиндров
Бензин 2.7 л 128 л.с. 209 H*m 35 сек. 130 км/ч 4
Бензин 2.7 л 135 л.с. 217 H*m 130 км/ч 4

Подробнее

Сейчас линейка состоит из единственного бензинового двигателя, ранее были доступны разные версии двигателей и дизеля. Сейчас устанавливается 2,7-литровый двигатель ЗМЗ в двух версиях: 128 и 135 лошадиных сил. Мощности ему маловато, что сильно ощущается на бездорожье, поэтому многие фанаты бездорожья тюнингуют ДВС.

К надежности претензии конечно есть, но фишка УАЗа в том, что запчасти находятся везде и все чинится своими руками. Если не хочется чинить самостоятельно найдется масса знающих людей, готовых починить за недорого. Если вы сломались в лесу, шансов исправить проблему самостоятельно и уехать своим ходом много.

Еще одна проблема – это расход. Автомобиль потребляет минимум 15 литров в городе.

Дизельные двигатели, которые ставились ранее сейчас можно найти на вторичном рынке. Они не запомнились надежными, их нужно кормить качественной соляркой и постоянно следить за маслом. Масло действительно любит вытекать, даже есть шутка «Отсутствие лужи масла под машиной означает, что оно кончилось».

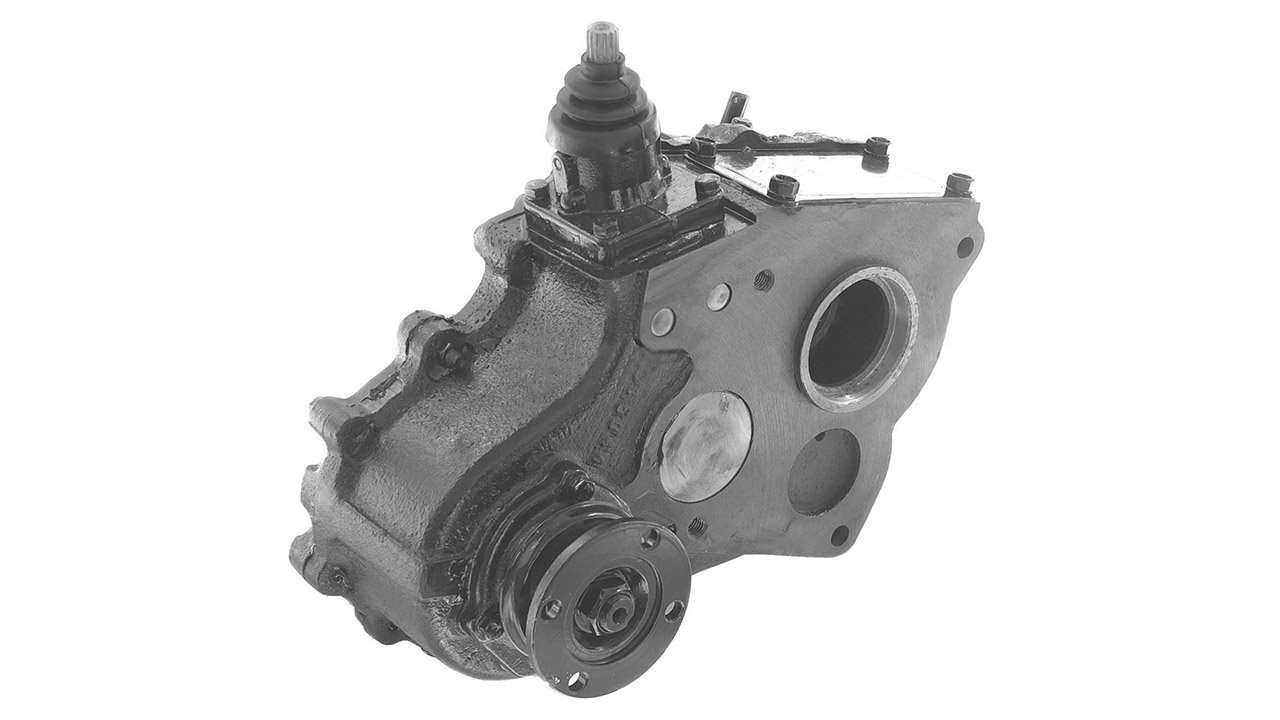

Парой двигателю УАЗ Хантер выступает исключительно 5-ступенчатая механика. С 2006 года стали устанавливать МКПП от компании Dymos – более удобная конструкция с вполне четкими переключениями чем раньше. Привод внедорожника конечно же полный с неразрезными мостами и 2-ступенчатой раздаткой.

В управлении помогает гидроусилитель, а тормоза хотелось бы мощнее – диски спереди и барабаны сзади.

Техническое обслуживание УАЗ

Мастера сервиса УАЗ «Лидер Авто» имеют 10 летний опыт работы с автомобилями марки УАЗ. Они разбираются в тонкостях работы узлов и наиболее частых причинах их поломок. В нашем сервисе УАЗ, мастера быстро найдут неисправность и займутся ее ремонтом, который не отнимет много времени. Вы точно в срок получите полностью отремонтированный автомобиль, готовый к эксплуатации. Ваш УАЗ будет качественно отремонтирован и подготовлен к тяжелой работе до следующего ТО. Так же наш автосервис предлагает компьютерную диагностику электрики вашего УАЗа.

Работы производим за наличный и безналичный расчет. Заключаем договора на обслуживание. По всем вопросам звоните по телефону +7 (495) 327-89-44 или приезжайте в сервис по адресу: Москва, Бутовский тупик 6.

Ремонт передней подвески Уаз Патриот

  1. Внедорожник загоняется на смотровую яму;
  2. Снимаются колеса вместе с наконечниками рулевой тяги;
  3. У передних колес демонтируются суппорта;
  4. Снимаются шкворни затем ремонтируются или меняются шаровые опоры;
  5. При помощи специального устройства сжимаются и снимаются пружины;
  6. Извлекаются амортизаторы, которые меняются или ремонтируются.

От того какой вид неисправности имеет механизм или соответствующий узел он меняется или ремонтируется. Например амортизаторы можно отремонтировать , а вот шаровые опоры как правило подлежат замене. В случае с пружинами которые со временем имеют свойство проседать, устанавливают специальные полиуретановые проставки.

Дизельный двигатель для автомобиля УАЗ (стр. 1 )

Схема рабочей тормозной системы

Изчить как устроена тормозная система УАЗ Буханка схема позволяет более наглядно.

Рис.1 Схема рабочей тормозной системы УАЗ Буханка: 1 – диск тормоза; 2 – скоба тормозного механизма колес спереди; 3 – контур передней части; 4 – главный тормозной цилиндр; 5 – бачок, оснащенный датчиком движения тормозной жидкости до аварийного уровня; 6 – усилитель с вакуумом; 7 – толкатель; 8 – педаль тормоза; 9 – выключатель света при торможении; 10 – задние тормозные колодки колес; 11 – задний цилиндр торможения колес; 12 – контур задней части; 13 – кожух полуоси моста сзади; 14 – нагрузочная пружина; 15 – регулятор давления; 16 – тросы задней части; 17 – уравнитель; 18 – центральный трос; 19 – рычаг стояночного тормоза; 20 – сигнализатор движения тормозной жидкости до аварийного уровня; 21 – выключатель сигнализатора стояночного тормоза; 22 – передняя тормозная колодка колес.

Гидропривод рабочей тормозной системы

Гидропривод рабочей тормозной системы УАЗ с 1985 года стал выпускаться с двумя отдельными ветвями, одна из которых протянута к тормозным механизмам передних колес, а вторая тянется к тормозным механизмам колес сзади. Конструкция привода включает в себя:

  • главный тормозной цилиндр;
  • тормозная педаль, которая соединена с цилиндром через его поршень;
  • колесные цилиндры тормозных механизмов колес, как в передней, так и задней части автомобиля;
  • трубопроводы и шланги, которые объединяют все цилиндры;
  • педаль управления и усилители приводного усилия.

Трубопроводы, внутренняя часть главного цилиндра, а также всех колесных цилиндров содержат тормозную жидкость.

Принцип работы тормозной системы УАЗ

При нажатии на педаль тормозная система срабатывает в следующей последовательности:

  1. поршень главного цилиндра перемещает жидкость в трубопроводы и колесные цилиндры;
  2. в колесных цилиндрах тормозная жидкость вызывает передвижение всех поршней, в результате чего колодки тормозных механизмов приближаются к барабанам;
  3. когда расстояния между колодками и барабанами не останется, выпуск жидкости из главного тормозного цилиндра прекратится;
  4. при более сильном нажатии на педаль, в приводе поднимается давление жидкости и стартует торможение всех колес в один момент.

Это говорит о том, что одновременное срабатывание всех тормозов и регулярное соотношение между силой на тормозной педали и приводными силами тормозов создается благодаря системе функционирования гидропривода.

При ослаблении педали тормоза она за счет функционирования возвратной пружины возвращается в первоначальное положение. Кроме того, за счет пружины перемещается в первоначальное положение и поршень главного тормозного цилиндра. А стяжные пружины механизмов в свою очередь перемещают колодки от барабанов. Тормозная жидкость из колесных цилиндров по трубопроводам выталкивается в главный тормозной цилиндр.

Достоинства и недостатки гидравлического привода

Преимущества гидравлического привода:

  • быстрое реагирование, обеспечиваемое внушительной жесткостью трубопроводов;
  • высокий КПД, поскольку трата энергии происходит в результате переливания маловязкой жидкости из одного устройства в другое;
  • не сложная конструкция;
  • незначительная масса и размеры, как результат большого приводного давления;
  • комфортная компоновка аппаратов привода и трубопроводов;
  • шанс добиться необходимого распределения тормозных усилий среди осей автомобиля, получаемый благодаря разнице между диаметрами поршней колесных цилиндров.

Среди недостатков гидропривода можно выделить:

  • нуждается в специальной тормозной жидкости с высокой температурой кипения и низкой температурой загустевания;
  • угроза неполадок при разгерметизации в результате утечки жидкости при повреждении, или неисправностей при заполнении привода воздухом;
  • сильное понижение КПД при малых температурах, как правило, ниже минус 30 °С.

Тормозная жидкость

Для применения в гидроприводах продаются специальные тормозные жидкости. Их производят на спиртовой, гликолевой или масляной основах. Смешивать между собой их запрещено, это может привести к ухудшению их качеств и появлению хлопьев. Тормозные жидкости, изготовленные из нефтепродуктов, разрешается использовать исключительно в гидроприводах, уплотнения и шланги которых изготовлены из маслостойкой резины. Это делается для того, чтобы предотвратить разрушение резиновых деталей.

Мотор ЗМЗ-51432

Дизельная силовая установка объёмом 2,24 литра, предназначена для использования на машинах с полным приводом и весом до 3,5 тон (УАЗ 315195 и др.). Мотор нормально эксплуатируется в диапазоне температур -45°С до +40°С, выдерживает 75% влажности воздушных масс при 15°С. Эксплуатируется на высотах до 4км над уровнем моря. Серийный выпуск агрегата налажен с 2012 года. На двигателе используется топливная подача «Common Rail» , напор вводимого горючего достигает 1450 бар. Применяется охлаждение газов выхлопа с дроссельным патрубком, который помогает плавно глушить мотор. Механизм автоматического натяжения и ремень с несколькими клиньями поддерживают работу элементов: топливная помпа, водяная помпа, генерирующее устройство.
