Как подключить генератор на уазе с 417 двигателем

Последствия неисправности и плохой работы стеклоочистителей

Во-первых, при плохо работающих дворниках ограничивается видимость на дороге, что в свою очередь создает опасность аварийной ситуации.

Во вторых, изношенные резинки оставляют на лобовом царапины, потертые полосы — это приводит к не комфортной оценки ситуации на дороге и ухудшению внешнего вида лобового стекла автомобиля УАЗ 469. Для избегания царапин, особенно зимой, не рекомендуется пытаться убрать ледяную корку с помощью стеклоочистителей. В летнее время года, перед включением дворников, необходимо протереть резиновые щетки от грязи и пыли, которые тоже оставляют царапины на стекле.

В третьих, зимой щетки часто примерзают к лобовому стеклу, во избежание выхода из строя мотор-редуктора надо сразу выключить и аккуратно приподнять дворники, соблюдать осторожность, чтобы не повредить резиновые щетки

Особенность конструкции

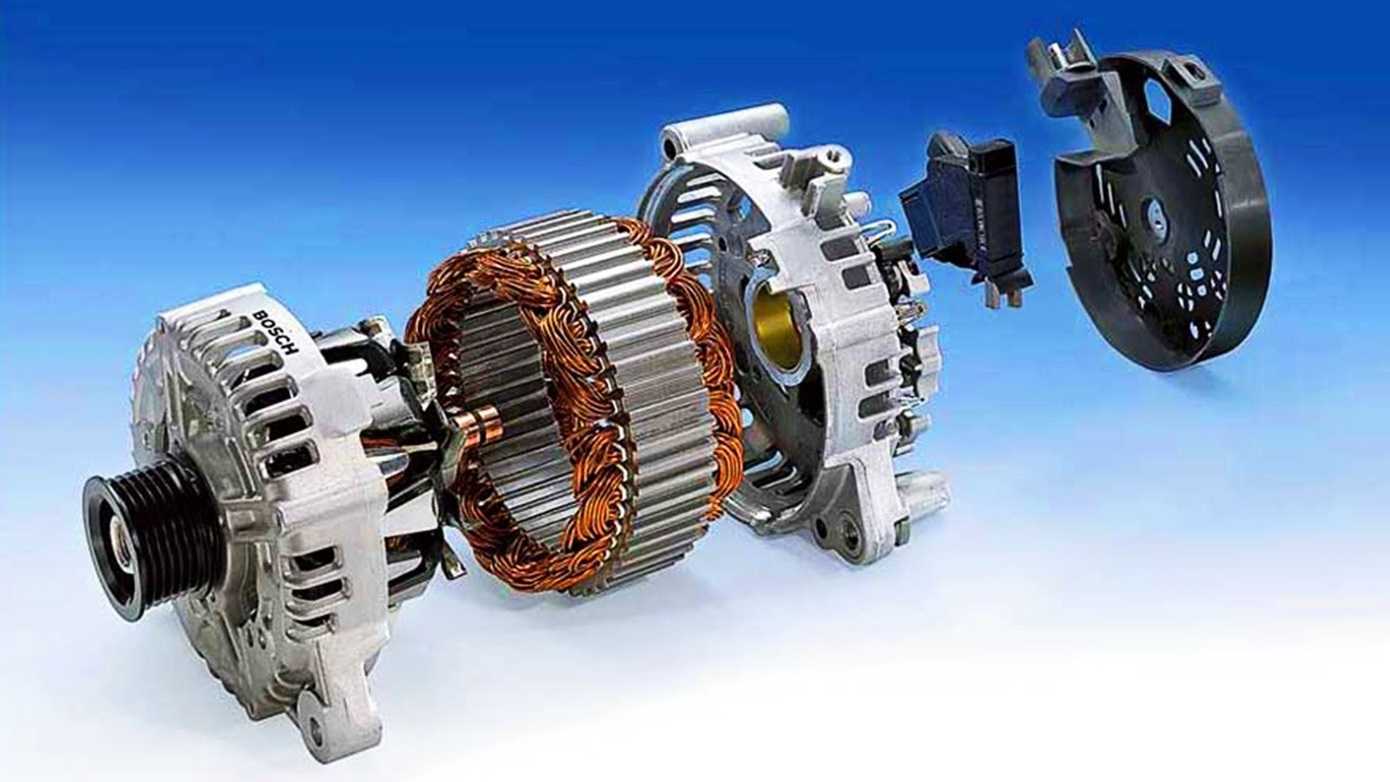

Генераторы представляют собой сложный узел, состоящий из нескольких элементов. Помимо выпрямительного блока и регулятора напряжения в некоторых моделях генераторов встроен вакуумный насос. Регулятор предназначен для поддержания напряжения на необходимом уровне, а насос регулирует создание вакуума в тормозной системе и системе отработавших газов.

Чтобы работы по замене генератора прошли успешно, рекомендуется выполнять их максимально осторожно. Это позволит сохранить целостность проводов и других элементов, которые потребуется впоследствии подключить к новому генератору

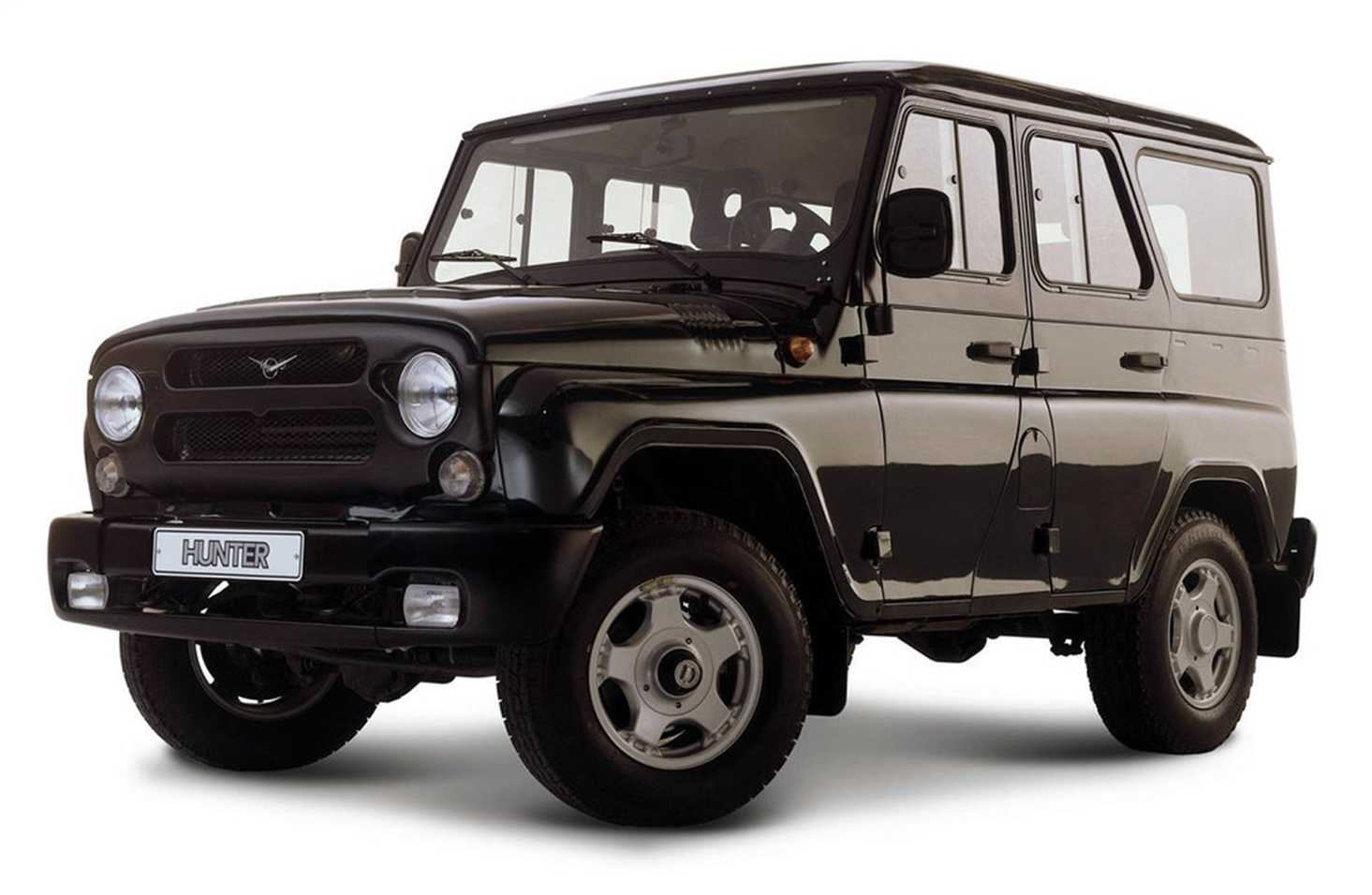

Генератор на УАЗ Хантер

Генератор – неотъемлемая часть любого автомобиля, благодаря которой организуется его стабильная эксплуатация и передвижение. Генератор отвечает за подпитку электрических систем, преобразуя механическую энергию в электрическую. Данный агрегат питает аккумулятор, различные устройства и датчики в автомобиле.

В случае с УАЗом Хантер заводом-производителем установлен генератор с артикулом 9422.3701. Стоимость оригинальной модели колеблется в пределах от 5 до 8 тысяч рублей.

В случае замены автовладелец может установить аналог генератора, который ничуть не уступает по качеству оригиналу. В таблицу сведены популярные генераторы, их артикулы и цены.

Генератор Артикул Стоимость, в рублях
УАЗ дв.УМЗ-4213,421 14В 65А ПРАМО-Электро 16.3771 4910
ГАЗ,УАЗ дв.УМЗ-4216,4219,4213 14В 72А 3282.3771000 5730
УАЗ дв.ЗМЗ-4021.10 14В 65А ПРАМО-Электро 164.3771 4580

Аналоги значительно дешевле штатного генератора, поэтому при необходимости можно выполнить бюджетную замену.

Проверка и устранение неисправности

Раз уж неприятность коснулась вас, не нужно сломя голову лететь в сервис и платить непонятно какие деньги за диагностику и ремонт. Починить свою машину вы можете самостоятельно, при этом сэкономите немало средств. Давайте же разберемся, почему нет искры с катушки зажигания, и узнаем, почему она могла пропасть и как решить такую проблему.

Если имеются загрязнения, то их нужно вытереть сухой ветошью. Осмотрите все контакты и провода, они не должны быть влажными и иметь какие-либо повреждения. После этого попробуйте пошевелить высоковольтные провода и завести после этого автомобиль. Если после таких манипуляций машина не завелась, то нужно проводить более глубокую диагностику.

Нужно проверить работоспособность свечей. Чтобы убедиться в правильной работе свечей, можно сделать следующее: нужно два высоковольтных провода снять с крышки распределителя и расположить их возле двигателя авто на расстоянии семи миллиметров. Итак, если при запуске стартера на этом расстоянии появится голубая искра – это значит, что система исправна, а если ее цвет не голубой или же ее вообще нет, то нужно заняться ее ремонтом или поменять ее на новую.

Катушку проверяют таким же методом, как и свечи. Берем провод идущий от нее к трамблеру и подносим его к массе двигателя, после чего запускаем зажигание автомобиля. Если искры не видать, истинная причина остановки автомобиля- катушка индуктивности. Далее нужно проверить ее омметром. Таким образом мы проверим наличие разрыва цепи на первичной и вторичной ее обмотках. Если разрыв отсутствует, то омметр покажет три Ома на первичной и семь тысяч Ом на вторичной обмотках. В том случае, когда данные будут меньше, вам следует заменить катушку зажигания на новую.

При диагностике желательно также проверить каждый проводок и контакт. Нужно осмотреть и провода и их изоляцию, возможно именно на этих участках «засела» неисправность. Нужно распутать провода, если они запутаны, разложив их правильно. При помощи амперметра нужно проверить наличие тока в цепи и его силу. Чтобы это сделать, нужно соединить провода трамблера и запустить зажигание автомобиля.

В случае когда сила тока гораздо меньше стандарта (он указан для каждого автомобиля отдельно в ПТС) – значит существует разрыв в катушке, который мог появиться в результате короткого замыкания. Очень часто катушка зажигания искрит и таким образом ломается при включенном зажигании и при выключенном двигателе. В результате этого на проводах начинает греться изоляция, которая со временем трескается и осыпается. В момент когда оголенные провода соприкасаются, происходит короткое замыкание.

Итак, когда выявлена истинная проблема поломки, ее нужно перемонтировать или же приобрести новую и заменить. Ремонту подлежат те механизмы, которые имеют незначительные трещины, царапины. Такие повреждения можно удалить путем зачистки или же заклеивания специальным веществом. Меняется катушка только на такую же самую, с такими же характеристиками.

При подключении новой катушки необходимо быть очень внимательным и аккуратным

Очень важно не перепутать провода. В противном случае, кода провода будут подключены неправильно, это приведет к их нагреву и к короткому замыканию

Чтобы с вашим автомобилем не происходило преждевременных поломок, следите за его работой и его составляющими механизмами. В противном случае вы можете поплатиться за свою халатность. Удачи вам с ремонтом автомобиля.

Поиск неисправностей

На любых отечественных авто периодически возникают проблемы в работе электрооборудования. Если вы заметили, что проводка УАЗ работает некорректно, нужно осуществить ее диагностику и проверку всех элементов. При наличии любых неисправностей в работе электронных устройств в первую очередь нужно проверить, не сгорели ли предохранители в монтажном блоке. Если с этими элементами все нормально, а оборудование все равно не функционирует, к примеру, если говорить об оптике, то необходимо проверить, рабочие ли используются лампочки. Если сами лампы рабочие, необходимо произвести прозвон электрической части с использованием тестера (автор видео о прозвоне автомобильной проводки — Рамиль Абдуллин).

Если же Буханка совсем отказывается заводиться, необходимо сделать следующее:

  1. В первую очередь, проверьте работоспособность АКБ.
  2. При заряженной батарее с помощью тестера прозвоните цепь от катушки до генераторного устройства, нередко причиной невозможности запуска мотора служат обрывы в проводке. Если обрывы имеются, провода следует поменять. Если на контактах есть окисления, их следует зачистить.
  3. Запуск силового агрегата будет невозможным при отсутствии искры.Для диагностики наличия искры со свечи следует снять высоковольтный кабель и поднести его к кузову. При попытке запуска мотора между кабелем и кузовом должна проскочить искра.
  4. Если искры нет, возможно, проблема заключается в наличии нагара и налета на ней. Кстати, зачастую нагар является причиной и нестабильной работы мотора, его троения. Чтобы избавиться от такой неисправности, свечи желательно почистить, пошаговая инструкция этого процесса представлена тут.

FakeHeader

Comments 71

Братцы помогите! Нужен руль от 120 короллы, можно только кнопку бибики ( заглушку) без аирбэка . Скоро на охоту, а буханка без биби

На такой серьезной машине с таким не серьезным «галстуком» ;-))

Нормальный ещё купить не успел.

рекомендую к генератору поставить реле-регулятор CARGO 231045, SP-19534. На родной патриотовский генератор прамо-искра 120А встает как родное. Если стоит ЗМЗ-409 е4, то скорее всего стоит именно этот генератор. Поставил такое реле-регулятор на ТО-75000км, «Встало как родное, штатное, с зарядкой дела сразу улучшились — на ХХ напряжение на вольтметре 14.4в, при включенных габаритах, ПТФ, вентиляторе, печке и второй печке на ХХ напряжение остается 14.0в, при движении на 2200 — 2500 оборотов и этих же потребителях напряжение остается 14.0 — 14.1в, вместо 13.6в на родном заводском реле-регуляторе. Ну и щетки у заводского сточились до примерно 5мм длины. «

Сейчас 97 000км, нареканий к работе реле-регулятора или генератора нет. Покупалось с этими артикулами в автодоке.

Лучше внешнее РР!

Снятие генератора

Алгоритм снятия генератора с автомобилей Патриот с бензиновым двигателем ЗМЗ 409:

  1. Отключить отрицательный провод от аккумулятора.
  2. Отсоединить штекер с кабелями, подсоединенный к обмоткам возбуждения.
  3. Открутить гайку, фиксирующую провод к положительной клемме электрогенератора.
  4. Ослабить натяжной ролик, провернув болт крепления ролика, а затем вращать винт, уменьшающий натяжение ременного привода.
  5. Удалить ремень со шкивов, а затем открутить контрящий болт корпуса генератора.
  6. Открутить гайку, предназначенную для фиксации верхней части устройства к переходному кронштейну.
  7. По аналогии откручивается нижняя точка крепления, фиксирующий болт извлекается из отверстия.
  8. Отсоединить кронштейн от блока цилиндров (крепится 2 гайками) и демонтировать генератор для ремонта или обслуживания.

На автомобилях с дизельным двигателем 4CT90-1 (Андория) для привода генератора используется единый ремень, вращающий шкив вентилятора, соединенный с ротором водяной помпы. Перед началом демонтажа электрогенератора потребуется снять крыльчатку, препятствующую удалению ремня и перекрывающую доступ к болтам.

Дополнительно снимаются воздушные патрубки, закрывающие доступ к генератору. Корпус генератора используется для натяжения ремня, регулировочный болт расположен сверху, снизу смонтирована дополнительная опора.

Какие характеристики имеет генератор

УАЗ в заводском исполнении – довольно маломощный автомобиль. На ранних выпусках ток отдачи его генератора составлял всего 40А. Впоследствии параметр увеличился до 60А. Изменилась конструкция выпрямительного блока и регулятора напряжения. Какой имел штатный генератор УАЗ «Буханка»? Модель 452 – весьма ненадежный агрегат. О его проблемах, к счастью, можно с легкостью узнать по встроенному в приборную панель амперметру. Еще одной особенностью старого генератора является регулятор напряжения, выполненный в виде отдельного блока. При его неисправности, ввиду самовозбуждения обмотки, двигатель при выключении зажигания отказывался глохнуть.

Новые генераторы имеют другую конструкцию и, соответственно, иную схему подключения. Здесь регулятор напряжения встроен в щеткодержатель и выполнен единым блоком. Отличия касаются и приводного ремня. Старые устройства приводились узким ремнем, новые – более широким, поликлиновым. Генератор УАЗ «Патриот» имеет более мощный, с выходным током до 120А, поскольку на этом автомобиле установлено множество электрических потребителей, чего нет в предыдущих моделях.

Период с 1965 по 1984 года

В этот период автопроизводитель комплектовал свои изделия электрическими компонентами, имевшимися в распоряжении отечественной промышленности. Некоторые из них были давно известными, другие – экспериментальными, о которых свидетельствует прошлых лет, и которым предстояло доказать свою пригодность.

Схема подключения фар на УАЗ 452 первых выпусков

Управление освещением

В частности, органы управления и ряд основных агрегатов перекочевали с предшественника – ГАЗ-69. Благодаря этому цена автомобиля осталась прежней.

На моделях первых лет выпуска устанавливался ножной переключатель света, имевший несколько режимов работы:

  1. Первое положение активировало схему переключения ближнего света фар и габаритных огней;
  2. Во второй позиции активировалась схема ближнего и дальнего света фар.

Справочно: Включение фар (ближнего или дальнего света) приводило к отключению габаритных огней спереди.

Ножной переключатель света фар и габаритных огней

Модернизированный переключатель света имеет другой алгоритм работы:

  1. Первая позиция подает питание только на габаритные огни;
  2. Вторая позиция – габаритные огни и ближний (дальний) свет фар.

Предостережение: Этот алгоритм с неотключаемыми габаритами – обязательное требование для прохождения ТО

Заводская инструкция дает рекомендации по переделке старой схемы, при которой важно не перепутать контакты ножного переключателя

Наиболее правильный вариант – замена старого переключателя современным, в котором используются только 3 контактных группы.

Также на старых версиях «452» не было аварийной сигнализации, поэтому в электрической схеме:

  1. Устанавливался реле-прерыватель РС-57 (монтировался в разрыв проводки от «+» клеммы АКБ к переключателю указателей поворотов);
  2. Средний контакт реле замыкал контрольную лампочку на панели приборов.

Система зажигания

Зажигание УАЗ 452 образца 1968 года

Также на «452» устанавливалось контактное зажигание:

  1. Провод «+» от АКБ подавал питание на катушку зажигания;
  2. С катушки высоковольтный провод передавал импульс на прерыватель (трамблер) и дальше на свечи.

Период с 1985 по 2013 года

На более поздних модификациях с появлением впрыска, в зажигание внесли некоторые изменения:

  1. В цепи «АКБ-катушка зажигания» устанавливалось добавочное сопротивление;
  2. На клемму подключения провода катушки проложили отдельный провод от стартера (мимо добавочного сопротивления)
  3. На поздних моделях в схему устанавливалось дополнительное реле стартера.

Контрольные приборы УАЗ 452

Справочно: У автомобилей УАЗ отличаются и контрольные приборы. На часть машин вместо вольтметра устанавливался амперметр. Проводка УАЗ 452 позволяла подключить вольтметр в разрыв провода между АКБ и системой зажигания.

Выводы: вместе с автомобилем изменялась и электрическая схема. Этот фактор следует учитывать при проведении планово-ремонтных работ, чтобы исключить нештатные ситуации.

Электронный блок управления системы впрыска инжекторного двигателя Уаз

На автомобили Уаз Хантер с инжекторными двигателями для управления системой впрыска топлива устанавливался электронный блок управления, он же контроллер. Автрон М.1.5.4-У для двигателей УМЗ-4213, Микас 7.2 для двигателя ЗМЗ-409 экологического класса Евро-0 и Евро-2, Bosch M17.9.7 для двигателей ЗМЗ-4091 Евро-3, Bosch ME17.9.7 для двигателей ЗМЗ-40904 Евро-3 и ЗМЗ-40905 Евро-4.

Электронный блок управления представляет собой управляющий центр системы впрыска топлива. Он непрерывно обрабатывает информацию от различных датчиков и управляет системами влияющими на токсичность отработавших газов и эксплуатационные показатели двигателя, рассчитывая его потребность в топливе и длительность импульса для открытия топливной форсунки.

Контроллер обладает способностью оценивать результаты своих расчетов и команд, запоминать режимы недавней работы и действовать в соответствии с ними. Самообучение контроллера является непрерывным процессом, продолжающимся в течение всего срока эксплуатации автомобиля. Для этого он располагает такими типами памяти : программируемое постоянное запоминающее устройство — ППЗУ, оперативное запоминающее устройство — ОЗУ, электрически репрограммируемое постоянное запоминающее устройство — ЭРПЗУ.

От датчиков в электронный блок управления постоянно поступает следующая информация :

— положение и частота вращения коленчатого вала,— массовый расход воздуха двигателем,— температура охлаждающей жидкости,— положение дроссельной заслонки,— содержание кислорода в отработавших газах,— наличие детонации в двигателе,— напряжение в бортовой сети автомобиля,— скорость автомобиля,— положение распределительного вала.

На основе полученной информации контроллер управляет следующими системами и исполнительными механизмами :

— топливоподачей с помощью форсунок и электробензонасоса,— системой зажигания,— регулятором холостого хода,— адсорбером системы улавливания паров бензина,— вентилятором системы охлаждения двигателя при его наличии,— системой диагностики.

Контроллер включает выходные цепи путем замыкания их на «массу» через выходные транзисторы. Единственное исключение — цепь реле электробензонасоса, только на обмотку этого реле контроллер подает постоянное напряжение в 12 Вольт.

Дополнительные функции контроллера Уаз Хантер.

Электронный блок управления оснащен встроенной системой диагностики, он может распознавать неполадки в работе системы, предупреждая о них через контрольную лампу неисправности системы управления двигателем.

Кроме того, контроллер хранит диагностические коды указывающие области неисправности, чтобы помочь в проведении ремонта. В Уаз Хантер контроллер расположен справа под консолью панели приборов и крепится к щиту моторного отсека.

Снятие электрогенератора

Ниже приведен процесс снятия генератора УАЗ Патриот по шагам:

  1. Отключить отрицательную клемму от АКБ.
  2. От генератора отключить кабеля.
  3. Открутить в устройстве гайку плюсовой клеммы и отсоединить кабель.
  4. Ослабить натяжение ременного передачи.
  5. Снять ремень со шкивов и открутить контрящий болт корпуса электрогенератора.
  6. Снять гайку, закрепляющую верхнюю часть генератора к переходному кронштейну.
  7. Снять гайку, закрепляющую нижнюю часть генератора. Извлечь болт из отверстия.
  8. Открутить 2 гайки, соединяющие кронштейн и блок цилиндров и демонтировать электрогенератор для выполнения ремонтных работ или обслуживания.

Вышеописанная инструкция подходит для снятия электрогенераторов в бензиновых УАЗ Патриот. В машинах с дизельным двигателем для привода генератора используется единый ремень, вращающий шкив вентилятора, присоединенный к ротору водяной помпы. Прежде, чем демонтировать генератор УАЗ Патриот, требуется снять крыльчатку, остальные этапы будут такими же как и для машин с бензиновым двигателем.

Особенности подключения

Способов подключения устройства довольно много. Дело в том, что в зависимости от типа генератора (с внешним регулятором напряжения или встроенным) возможно разнообразное подключение. Во всех случаях подключение генератора УАЗа производится при помощи трех проводов. Это общий плюс на аккумулятор, к замку зажигания, контрольной лампе и вольтметру на приборной панели. Вариантов модернизации подключения довольно много. И все они требуют довольно серьезного знания принципов работы автомобильной электрики. В противном случае возможно как минимум короткое замыкание в выпрямительном блоке.

Платформа для конвейерных моделей

Ставшая знаменитой «Буханка», благодаря своему цельнометаллическому кузову модель «452» послужила платформой для создания целой линейки транспортных средств:

  1. УАЗ 2206 – микроавтобус, рассчитанный на 11 человек;
  2. УАЗ 3962 – автомобиль для службы скорой медицинской помощи;
  3. УАЗ 396255 – гражданская модификация санитарного авто для нужд сельской местности;
  4. УАЗ 39099 – продвигается под именем «Фермер». Рассчитан на 6 пассажиров и 450 кг груза;
  5. УАЗ 3741 – автомобиль-фургон для перевозки 2 пассажиров и 850 кг груза;
  6. УАЗ 3303 – бортовой автомобиль с кузовом открытого типа;
  7. УАЗ 3904 – грузопассажирская версия, совмещающая удобства цельнометаллического кузова для пассажиров и открытого кузова для грузов.

Электропроводка УАЗ 3909 идентична с моделями 3741, 2206 и 3962

Блог про Уаз

Для коммутации основных цепей автомобиля служит комбинированный выключатель зажигания, состоящий из контактной части и механического противоугонного устройства с замком. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора переменного тока со встроенным выпрямительным блоком. При работе генератора аккумуляторная батарея заряжается.

Схема электрооборудования УАЗ-31519-095 и УАЗ-31519-195.

При работе двигателя на холостом ходу, частота вращения ротора генератора и, соответственно, отдаваемый ток недостаточны для обеспечения электропитания мощных потребителей, таких как фары, стеклоочиститель, электровентилятор отопителя, аварийная сигнализация. В таком режиме аккумуляторная батарея будет разряжаться.

Для защиты электрических цепей наружного освещения автомобиля от перегрузки применен биметаллический предохранитель 29.3722 или подобный, который установлен под панелью приборов слева. Три плавких предохранителя по 10 Ампер установлены в блоке предохранителей ПР103, закрепленном на перегородке моторного отсека. Они защищают :

№ 1 — цепи контрольных приборов; № 2 — цепи указателей поворота; № 3 — цепи аварийной сигнализации и звукового сигнала.

Что входит в электросхему

Какие особенности имеет автомобильная электрика на старых машинах производства Ульяновского автозавода?

Электронные компоненты

Электросхема УАЗ 452 сама по себе достаточно простая — однопроводная.

  1. В качестве массы используется кузов транспортного средства.
  2. Любое электрооборудование схемы старого образца на УАЗ 409 или другой модели, а также исполнительные элементы, оснащаются минусовым выводом, который подключается к корпусу авто. По мнению специалистов, в целом эта схема является несовершенной.

Согласно инструкции по эксплуатации электрического оборудования, водитель должен время от времени осуществлять диагностику состояния целостности контактов. Также речь идет и об их окислении. Если водитель заметил наличие окислений на выводах, он должен обработать их с применением мелкозернистой наждачной бумаги.

Подкапотное пространство

В данном случае моторный отсек находится непосредственно в салоне транспорта в соответствии с конструкцией машины.

Сам доступ к электрической схеме и прочим механизмам и агрегатам производится именно из салона, в результате демонтажа крышки, которая:

  1. Предназначена для защиты автомобилиста и пассажира от попадания в салон отработанных газов.
  2. Позволяет защитить салон авто от проникновения грязи и пыли.
  3. Выполняет функцию дополнительного отопительного устройства, в частности, пассивным путем, в результате нагрева.

Моторный отсек автомобиля АУЗ

Пассивная безопасность

Сама конструкция отечественной Буханки с отсутствием капота в первое время вызывала множество вопросов в плане безопасности водителя и пассажиров. В результате нескольких десятков краш-тестов, которые были проведены еще в начале 70-х годов прошлого века, было выявлено, что автомобиль не менее безопасен, если сравнивать с другими отечественными авто. Как показали результаты, в случае аварии и водитель, и пассажиры автомобиля имеют неплохие шансы избежать травм при ДТП.

Как подключить

Схема подключения генератора зависит от модели устройства. На корпусе Г12 имеются 3 точки подсоединения проводки. Клемма с буквой Я подключена к положительной щетке, к контакту К подведен вывод обмотки возбуждения. Отрицательная щетка и другой конец обмотки замкнуты на корпус генератора. Клемма М используется для установки провода, ведущего к отдельному блоку реле регулятора.

Усовершенствованный прибор модели Г250 имеет другую схему подключения. Для возбуждения используется обмотка ротора, которая подсоединена к аккумуляторной батарее через специальную щетку.

На выходе обмоток расположен выпрямительный мост, состоящий из нескольких кремниевых диодов. Для подсоединения 161 3771 используется аналогичная схема.

Установка трехуровневого регулятора

Алгоритм установки оборудования на бензиновые и дизельные моторы УАЗ Патриот:

  1. Демонтировать генератор, а затем снять защитный кожух, расположенный на задней крышке.
  2. Отсоединить штатный регулятор напряжения, осмотреть состояние коллекторных пластин на роторе генератора.
  3. Установить на место модернизированный узел, который крепится и подсоединяется штатными гайками и проводами.
  4. Вывести дополнительный кабель с гофрированной защитой через дополнительное отверстие в защитной крышке.
  5. Установить контроллер управления на стенке моторного щита. Включить соответствующий условиям эксплуатации режим работы.
  6. Установить на штатное место генератор.

Следует учитывать, что применение 3-уровневого регулятора не является панацеей. Не рекомендуется подключать дополнительные электрические приборы к автомобилю с мотором, работающим на холостых оборотах.

Для питания внешнего оборудования рекомендуется использовать портативные бензогенераторы, оснащенные выпрямительными блоками.

Схема подключения

Корпус регулятора подключается к кузову автомобиля, штекер с литерой Ш используется для подсоединения к модернизированному щеточному узлу. Второй выход от щеток подходит к третьему контакту Б регулятора. Колодка Б соединяется с положительным полюсом батареи через реле, работающее от замка зажигания.

В панели приборов ставят резистор, чтобы индикатор не выдавал ошибки при холостых оборотах.

Двигатели УАЗ Хантер

Компания УАЗ решила не изготавливать новую модель силовой установки, а взяла старый – уже хорошо зарекомендовавший себя 409-тый двигатель из Патриота и установила его на УАЗ Хантер.

С 2003 года внедорожник комплектовался силовой установкой объемом 2,2 литра, но не так давно от него было решено отказаться. Сейчас же УАЗ Хантер 2021 года выпуска комплектуется модернизированным (новым) 409 бензиновым двигателем с объемом 2,7 литра. Кроме того, водителям предложили хорошую альтернативу, выпустив также комплектацию с дизельной силовой установкой с объемом 2,3 литра.

В данной статье мы постараемся подробно разобраться с этими двигателями и подчеркнем всех достоинства и недостатки. А также попытаемся ответить, какой двигатель лучше ставить на УАЗ Хантер.

Демонтаж устройства

Как проводится снятие или замена генератора? УАЗ «Буханка», как и любой другой автомобиль, время от времени тоже требует технического обслуживания или ремонта. Следует отметить, что процесс демонтажа устройства несколько отличается от такового на вазовских моделях – более длинный ремень, а то и два, а также приводящие вспомогательные агрегаты, которые усложняют работу. Перед началом операции обязательно снимается минусовая клемма аккумулятора. Далее отсоединяются все провода и клеммы от самого устройства, что вырабатывает ток.

Чтобы извлечь генератор УАЗа, требуется достать ремень ГУР (если он есть), ослабить натяжную планку генератора и снять ремень совсем. Откручиваются два болта, держащие верхнюю планку крепления. Далее отворачивается длинный болт, крепящий генератор к блоку цилиндров снизу. После этого с автомобиля успешно снимается генератор. УАЗ «Патриот» имеет некоторую особенность – в нем не нужно извлекать второй ремень, а натяжение регулируется специальным роликом. Установка устройства проводится в обратном порядке.

Диодный мост генератора УАЗ патриот

Проблема генаратора УАЗ 469-это низкое напряжение. Оно составляет 13-13.2 В, но при потребительском употреблении напряжение падает до 12В, что совсем нехорошо для эксплуатации автомобиля.

Разбираем генератор полностью, достаем из него деталь, которая называется диодный мост.

Его надо прозвонить, чтобы понять хороший мост или нет.

Для этого подключаем тестер, включаем его на режим прозвон. В нашем диодном мосту шесть диодов, которые прозваниваются в одну сторону.


При прозвоне получаем величину сопративления. При этом разница этого сопротивления у диодов не должна отличаться больше, чем на 5Ом, если больше- это уже плохо.

Большая разница по сопротивлению будет сказываться на прохождения тока через диодный мост, поэтому необходимо его поменять. При покупке нового моста нужно в магазине прозвонить его и выбрать себе согласно допусков сопротивления, иначе проблемы по работе генератора не исчезнут.

Неисправности и ремонт

Распространенные проблемы:

  1. Отсутствие зарядки батареи возникает при проскальзывании приводного ремня из-за износа или слабого натяжения. Ремонт заключается в установке новой детали и корректировке натяжения. Другой причиной может быть износ щеточного узла, который требуется очистить от грязи и нагара. Параллельно рекомендуется осмотреть и зачистить коллектор, при сильном износе поверхность протачивается.
  2. Постоянный перезаряд аккумулятора возникает из-за поломки регулятора напряжения или повреждения цепи питания интегрального узла. Сгоревшая деталь меняется на новую.
  3. Низкая мощность генератора наблюдается при проскальзывании ремня или повреждении регулятора. Также возможно межвитковое замыкание внутри обмоток статора, который придется заменить. Рекомендуется проверить работоспособность диодного моста.
  4. Ускоренный износ щеток возникает при биении коллектора или замасливании поверхности узла. Ремонт заключается в проточке поверхности и обезжиривании бензином.

Как проверить

Проверка генератора выполняется при помощи тестового прибора, который подключается к положительной клемме и корпусу. Напряжение должно находиться в диапазоне 13,5-14,6 В.

Регулятор напряжения тестируется при помощи лампы и подачи повышенного напряжения. Тщательно проверить генератор можно в условиях мастерской с использованием специального стенда.

Замена ремня генератора

Тип и размер ремня зависят от модели двигателя. Например, на инжекторном агрегате ЗМЗ-409 используется поликлиновая деталь длиной 1220 мм. Для снятия элемента необходимо ослабить ролик натяжителя, а затем открутить крепление генератора. После этого ремень снимается со шкивов и монтируется новая деталь.

Для замены клиновидного ремня, применяемого на карбюраторных моторах, требуется ослабить крепление генератора. После установки новой детали натяжение обеспечивается перемещением корпуса по направляющему кронштейну

Важно выставить шкивы генератора и коленчатого вала в одной плоскости, что продлевает срок службы ремня и позволяет снизить шум при работе
