Мотор ВАЗ 1111 – особенности и устройство

650-кубовый мотор 1111 представляет собой «половину» двигателя 2108. Для его создания просто взяли половину двигателя и блока цилиндров, поскольку разработать оснастку под такое решение было проще и дешевле, чем под новый агрегат. Таким образом, 1111-й – двухцилиндровый бензиновый карбюраторный двигатель рядной компоновки, с 2 клапанами на каждый цилиндр и верхней конфигурацией распределительного вала мотора.

1111 в смонтированном виде:

Основные характеристики двигателя «Ока»:

  • мощность – 30 сил;
  • объем – 649 куб. см.;
  • крутящий момент – максимум 44 Нм на 3400 оборотах;
  • рекомендуемое топливо – бензин с октановым числом 92;
  • цилиндров: 2;
  • тип питания – карбюраторное;
  • клапанов – 4;
  • расход горючего – около 4.7 литра на 100 км;
  • охлаждение двигателя – жидкостное;
  • экологический стандарт мотора: Евро-0.

Вес и габариты двигателя «Ока»:

  • вес – 66.5 кг без КПП и сцепления;
  • габаритные размеры – 550*640*670 мм.

Весь рабочий процесс происходит за два оборота коленвала, благодаря чему мотор испытывает серьезные вибрационные нагрузки. Чтобы их компенсировать, предусмотрены два уравновешивающих вала, снижающих вибрацию мотора.

Интересно: в моторе ВАЗ 1111 бензонасос – не электрический, а с механическим приводом от двигателя.

Подачей топливной смеси управляет карбюратор. Смазочная система, как и в 2108, создана с установкой шестеренчатого насоса. Моторное масло забирается из картера, поступая к парам трения распред- и коленвала. Цилиндры орошаются образующимся в ходе работы коленвала масляным туманом, а газораспределительный механизм мотора и клапанные штоки смазываются самотеком.

Ремонт ВАЗ (Lada) 1111 Ока

Провести ремонт и обслуживание ВАЗ 1111 намного легче, обладая должными знаниями. Материалы etlib.ru позволят найти для автомобиля Ока руководство по ремонту любой детали в виде видеоролика или фотоотчета. Видео инструкция продемонстрирует, как должна выполняться процедура починки и исключит возможность ошибочных действий. Что же касается фотоотчета, то он сопровождается текстовыми пояснениями, которые делают его отличным пособием для владельцев-новичков.

Для водителей ВАЗ 1111 пригодится базовое знание о наиболее частых процедурах во время эксплуатации автомобиля. По данным статистики владельцев больше всего интересует замена термостата Ока. Причиной этого являются частые поломки детали в условиях сурового климата. Следующими по популярности станут: замена ремня ГРМ на Оке, замена помпы Ока, а также в модели ока замена предохранителей. Некоторые из процедур следует делать профилактически, после ежегодной диагностики. Тяжелые дорожные условия часто приводят к поломке в тормозной системе или трансмиссии. В этом случае проблему решить помогут замена тормозных колодок Ока и замена сцепления на Оке. Зная алгоритм, нюансы ремонтных работ и список необходимых инструментов, можно своевременно устранить неисправность без посторонней помощи.

Дополнительную информацию для тех, кто хочет провести модели Ока ремонт своими руками, позволит получить вопрос, заданный на страницах портала. Наделенные опытом владельцы автомобиля или специалисты дадут исчерпывающий ответ, который поможет во время замены детали, диагностики или ремонта.

Как снять

Процедура снятия достаточно проста, однако рекомендуется придерживаться чёткого плана действий, чтобы не повредить внутренние компоненты карбюратора в процессе демонтажа. Для успешного проведения работы потребуется всего три инструмента:

рожковый ключ на 8;

рожковый ключ на 13;

Порядок демонтажа карбюратора ДААЗ-1111 выглядит следующим образом:

Необходимо будет снять короб воздушного фильтра.. Он расположен таким образом, что мешает свободному доступу к карбюратору.

После этого потребуется ослабить затяжку болтового соединения крепления тяги привода заслонки к рычагу. Также слегка открутить придётся и болт, которым привод заслонки крепится к кронштейну.

После ослабления болты легко выкручиваются — нужно отсоединить тягу привода от всех подключений.

Используя отвёртку, отсоединить наконечник промежуточной тяги от рычага.

Далее необходимо разъединить вентиляционный шланг картера, который подключён к штуцеру.

После можно смело демонтировать проводку от клапана экономайзера.

Следующий этап — это отсоединение шланга вакуумного регулятора.

Далее потребуется ослабить фиксацию хомута на патрубке подвода топлива и снять шланг. Может вылиться какое-то количество горючего.

После чего можно приступать к процедуре снятия корпуса карбюратора. Для этого потребуется вывернуть клапан экономайзера принудительного холостого хода, за них находятся две гайки, которые нужно отвернуть.

После того как будет снять кронштейн фильтрующего элемента, можно отвернуть две гайки, которые находятся с лицевой стороны карбюратора.

Устройство аккуратно снимается со шпилек.

Главное — соблюдать точный порядок действий

Сразу же после демонтажа карбюратора рекомендуется не ворсистой тканью заблокировать образовавшееся отверстие во впускном коллекторе. Эта мера необходима для того, что внутрь не попали пыль и грязь.

Чистка элементов карбюратора от нагара и грязи

Целесообразно выполнять чистку карбюратора как снаружи, так и внутри на СТО. Однако если у автовладельца имеется опыт самостоятельного обслуживания своей машины, то допускается выполнение чистки карбюратора от нагара своими руками. Стоит, однако, быть максимально осторожным, так как некоторые детали механизма требуют особой аккуратности.

Как почистить жиклёры

Топливные или воздушные жиклёры карбюратора ДААЗ-1111 калиброваны, то есть имеют отверстия строго выверенного диаметра. То есть при нарушении целостности поверхности может нарушиться нормальный режим подачи горючего или воздуха.

Чистка жиклёров проводится каждые 50 тыс. километров пробега, так как из-за своего строения и функций они более всего подвержены налипанию копоти.

Корпус жиклёров обычно состоит из податливого сплава металла, который легко повредить. Поэтому чистку от нагара и грязи не рекомендуется проводить с помощью проволоки. Целесообразно использование зубочистки, которая мягко снимет копоть с детали. Для улучшения результата можно продуть жиклёр из баллончика со сжатым воздухом или под напором струи от обычного насоса для шин.

Другие параметры VAZ 1111 Oka:

Общая масса авто VAZ 1111 Oka
Общий вид Общий вид авто Снаряженная масса min (кг) Минимальная масса автомобиля для разных модификаций VAZ 1111 Oka

Данные представлены в килограммах (кг)(Общий вид)

Снаряженная масса max (кг) Максимальная масса автомобиля для разных модификаций Данные представлены в килограммах (кг) Модификаций Количество модификаций модели в нашей базе
635 (кг) 705 (кг) 5
Масса авто VAZ 1111 Oka
Параметр Параметр автомобиля

Предостережение: приведенные выше данные являются официальными цифрами производителей, однако следует учитывать, что информация является справочной, и не гарантирует однозначной точности.

Метод извлечения силовой установки

Последовательность работ такова:

  1. Авто ставим в гараж и обездвиживаем. Для удобства приведения некоторых работ, передок выдомкрачиваем, причем полностью, а не только одной стороны;
  2. сливаем технические жидкости (масло, ОЖ);
  3. Демонтируем воздушный фильтр карбюратора вместе с корпусом;
  4. Отсоединяем от карбюратора приводные тросики дроссельной и воздушной заслонок, а также провод электроклапана ХХ;

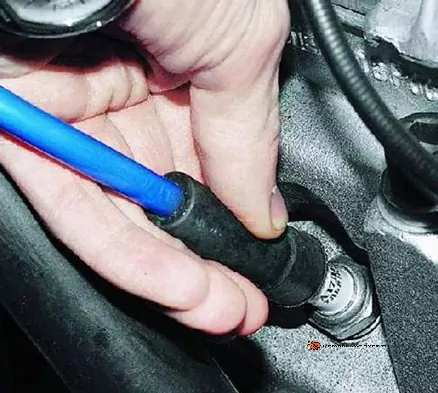

5. Снимаем высоковольтные провода (со свечей и катушки);

6. Отсоединяем проводку, идущую к датчику момента искрообразования;

7. Послабляем хомут крепления патрубка подачи бензина на бензонасос и снимаем его;

9. Послабляем хомуты и снимаем патрубки с корпуса термостата, идущие на радиатор охлаждения;

10. Снимаем патрубки, ведущие на отопитель салона;

11. Послабляем и отсоединяем трос привода сцепления;

12. С КПП отсоединяем привод спидометра, провод датчика включения сигнала движения задним ходом, а также массовый провод, надетый на шпильку картера коробки;

13. Отсоединяем проводку от стартера и генератора;

14. Под авто разбалчиваем стяжной хомут в месте входа выхлопной трубы, идущей от коллектора, в приемную трубу резонатора. Смещаем резонатор назад, разъединяя соединение;

15. Отсоединяем провод, ведущий на датчик давления масла;

16. Отсоединяем тягу рычага КПП, ведущую на коробку;

17. Снимаем передние колеса, откручиваем гайки валов наружных ШРУСов, и стягиваем с них ступицы;

18. Откручиваем болты крепления кронштейнов рулевого механизма к подрамнику;

19. Под подрамник укладываем подготовленный бруски, после чего аккуратно приспускаем домкраты, добиваясь, чтобы подрамник, вместе с мотором лег на эти бруски;

20. Откручиваем болты крепления подрамника к кузову;

После этого проверяется, все ли отсоединено, а затем с помощником просто передок поднимается вверх (без мотора – он не тяжелый) и кузов откатывается назад, а мотор вместе в КПП, приводом и подрамником остается лежать на брусках.

Ну а дальше уже выполняется дальнейшая разборка, переборка изношенных узлов (к примеру, замена коленвала «Оки), а потом — сборка двигателя. После того, как будет выполнен ремонт двигателя ВАЗ-11113, он снова устанавливается на место, для чего все нужно сделать в обратной последовательности.

Руководство по ремонту ВАЗ «ОКА» 1111 1988-2008

  1. Руководства по ремонту
  2. ВАЗ «ОКА» 1111 1988-2008

Общая информация об автомобиле. Автомобили ВАЗ-1111 «Ока» начали разрабатываться в конце 80-х годов Серпуховским автомобильным заводом. Чуть позже производство модели перенесли на АвтоВАЗ, где произошло превращение проекта из небольшой мотоколяски до полноценного автомобиля.

Выпускался автомобиль с передним расположением двигателя, объемом 0,65 л. Позже с конвейера завода начали сходить более мощные комплектации с объемом двигателя 0,75 литра. Он мог развивать мощность до 33 лошадиные силы.

Ходовая часть авто считается традиционной для подобных моделей: в задней подвеске установлена поперечная балка, а в передней установлен стабилизатор.

Тормозная система – гидравлическая, с барабанным тормозом сзади, и дисковым – спереди. Почти у всех советских автомобилей того времени регулятор давления заднего тормоза находился непосредственно в мосте, а в «Оке»он располагался под капотом. Регулировка зазора в задних тормозах производится вручную, хотя изначально разработчики планировали перевести этот процесс в автоматический режим.

Ремонт ВАЗ-1111 «Ока» производится на специализированных станциях технического обслуживания, хотя ремонт можно проводить и своими руками. Для этого вы можете скачать данное руководство, или же воспользоваться им в режиме онлайн.

Разработчики остановили свой выбор на 12-дюймовых колесах, крепящихся к ступицам тремя прочными гайками. В отдельных комплектациях крепление колес осуществлялось не на 3, а на 4 гайки.

Что касаемо интерьера автомобиля, то можно сказать только одно: он очень скромный. Все детали, все мелочи были сделаны с целью доступности авто. Передняя панель была позаимствована у «коллеги по цеху» – ВАЗ-2101. Ящик для вещей отсутствует. К тому же, есть много частей голого металла, не прикрытого декоративным пластиком. Отдельные модификации выпускались с дополнительной отделкой и более современной приборной панелью.

Очень много деталей автомобиля ВАЗ-1111 «Ока» было позаимствовано у других моделей (2101, 2108, 2121 и так далее). Однако, несмотря на дешевизну и простоту изготовления, данная модель все же сумела найти свою целевую аудиторию.

↓ Комментарии ↓

ВАЗ-1111-11113 ОКА

Раздел 1.УСТРОЙСТВО АВТОМОБИЛЯ

Общие сведения об автомобилях Паспортные данные автомобиля

Раздел 2.ДВИГАТЕЛЬ

Возможные неисправности двигателя, их причины и способы устранения Полезные советы Замена охлаждающей жидкости Замена масла в двигателе и масляного фильтра Очистка системы вентиляции картера Установка поршня первого цилиндра в положение ВМТ такта сжатия Регулировка натяжения ремня привода распределительного вала Замена натяжного ролика Замена ремня привода распределительного вала Снятие, установка и дефектовка маховика Замена деталей уплотнения двигателя Головка блока цилиндров Регулировка зазоров в приводе клапанов Снятие и установка двигателя Ремонт двигателя Система смазки Система охлаждения Система выпуска отработавших газов Система питания

Раздел 3.ТРАНСМИССИЯ

Сцепление Коробка передач Приводы передних колес

Раздел 4.ХОДОВАЯ ЧАСТЬ

Передняя подвеска Задняя подвеска

Раздел 5.РУЛЕВОЕ УПРАВЛЕНИЕ

Осмотр и проверка рулевого управления на автомобиле Рулевая колонка Рулевой механизм Рулевая трапеция

Раздел 6.ТОРМОЗНАЯ СИСТЕМА

Проверка и регулировка тормозной системы Замена тормозной жидкости Прокачка гидропривода тормозной системы Главный тормозной цилиндр Вакуумный усилитель тормозов Регулятор давления Замена шлангов и трубопроводов гидропривода тормозов Тормозные механизмы передних колес Тормозные механизмы задних колес Стояночный тормоз

Раздел 7.ЭЛЕКТРООБОРУДОВАНИЕ

Предохранители и реле Генератор Стартер Система зажигания Освещение,световая и звуковая сигнализация Стеклоочистители и омыватели Вентилятор системы охлаждения двигателя Комбинация приборов Выключатели и переключатели

Раздел 8.КУЗОВ

Возможные неисправности кузова, их причины и способы устранения Замена буферов Капот Боковая дверь Задняя дверь Зеркала заднего вида Сиденья Отопитель Уход за кузовом

Приложения

Приложение 1. Моменты затяжки резьбовых соединений Приложение 2. Горюче-смазочные материалы и эксплуатационные жидкости Приложение 3. Основные данные для регулировок и контроля Приложение 4. Заправочные объемы, л Приложение 5. Сальники Приложение 6. Схема расположения подшипников качения Приложение 7. Схема электрооборудования автомобиля: 1 — боковой повторитель указателя поворота; 2 — передний указатель поворота; 3 — фара; 4 — электродвигатель вентилятора системы охлаждения; 5 — звуковой сигнал; 6 — датчик включения электродвигателя ве

Мотор ВАЗ 11113

Этот двигатель появился позднее как доработка того же мотора от «восьмерки», когда последний довели до объема в 1.5 литра (ВАЗ-21083). Двигатель снова был «располовинен», и в итоге получился агрегат на 750 кубов. Внешний вид моторов 1111 и 11113 одинаков, изменения коснулись только внутренней части. Автомобиль с этим мотором получил название LADA OKA.

Так, был увеличен до 81 мм. диаметр поршня мотора (с 76). Инженеры установили дополнительную охлаждающую систему для камеры сгорания и сделали толще межцилиндровые перегородки.

Дополнительное охлаждение оказалось необходимым из-за повышенного тепловыделения нового двигателя: без него поршни часто клинили, задирались стенки цилиндров, возникали другие неисправности, типичные для перегрева мотора.

Обновленный мотор сделался мощнее на 3-5 лошадиных сил, хотя и остался по-прежнему карбюраторным. В остальном двигатель ВАЗ 11113 технические характеристики получил почти не отличающиеся от «младшего брата», в частности, экостандарт остался Евро-0, прежним осталось и устройство системы топливоподачи (карбюратор). Основные параметры:

  • рабочий объем – 749 кубов;
  • развиваемая мотором мощность: 33 силы;
  • штатный крутящий момент: 50 Нм на 3200 оборотах;
  • горючее: 92 бензин:
  • расход топлива: до 6.2 л. на «сотню».

Так выглядит заводской инжектор-кит для 11113-го мотора:

Существуют и «самодельные» проекты установки инжектора с последующими доработками мотора – компрессором, перепрошивкой ЭБУ инжектора, и т.д. Кроме того, на заводе СеАЗ до прекращения производства «Оки» выпускалась модель с двигателем 11116 – лицензированным трехцилиндровым инжекторным мотором китайского происхождения TJ 376 QE. Этот мотор развивает до 53 сил и соответствует нормам Евро-2.

Привод

Состоит из:

  • Педали;
  • Вакуумного усилителя (ВУТ);
  • Главного тормозного цилиндра (ГТЦ);
  • Регулятора тормозных сил;
  • Магистралей и трубопроводов;

Многие компоненты привода «позаимствованы» от иных автомобилей ВАЗ. Так, ГТЦ, используемый на «Ока» также устанавливался на ВАЗ-2121 «Нива», усилитель взяли от классического семейства ВАЗ 2101-2107.

Педаль, усилитель

С помощью педали водитель при необходимости задействует тормоза для замедления или остановки. Входит она в педальный блок, установленный в салоне и располагается посредине.

Педаль соединяется со штоком ВУТ. Сам усилитель – классической конструкции и состоит из корпуса с установленной внутри подпружиненной мембраной, которая делит корпус на две камеры. Работает этот узел за счет перепада давления. Вакуум в одной из камер создается силовым агрегатом, для чего корпус посредством трубки соединяется с впускным коллектором.

Работает усилитель достаточно просто – при отпущенной тормозной педали в камерах узла давление одинаково. При торможении водитель, нажимая на педаль, перемещает шток, смещаясь он открывает специальный клапан, который соединяет одну из камер с атмосферой. При этом, поскольку во второй камере сохраняется разрежение, то атмосферное давление давит на мембрану, заставляя ее прогибаться. При прогибе она толкает шток, соединяющий усилитель с ГТЦ, тем самым создается дополнительное усилие для срабатывания привода. Усилитель функционирует только при заведенном силовом агрегате.

Главный цилиндр

ГТЦ – основной узел привода. В его задачу входит создание давления жидкости, что приводит в действие рабочие механизмы. Этот цилиндр – двухпоршневой, с последовательным расположением поршней. Каждый из поршней отвечает за подачу рабочей жидкости на два тормозных механизма, тем самым обеспечивается двухконтурная тормозная схема.

При торможении шток, идущий от усилителя, толкает первый поршень. Смещаясь, он выталкивает жидкость в магистрали, и одновременно толкает второй поршень, что обеспечивает создание давления жидкости во втором контуре. Возврат поршней в исходное положение осуществляется пружинами.

Жидкость в привод подается из специального бачка, соединение между которыми выполняется резиновыми шлангами. В крышке бачка установлен датчик поплавкового типа, соединенный с контрольной лампой уровня тормозной жидкости, установленной на передней панели.

Из конструктивных особенностей ГТЦ, установленного на «Ока» можно выделить наличие только трех выходов для подсоединения магистралей.

Первая рабочая камера ГТЦ имеет два выхода и от нее жидкость подается на правое переднее и заднее левое колеса. При этом магистраль, ведущая на заднее колесо, ведет на механизм не напрямую, а через регулятор.

Контурная схема на «Ока» — диагональная, то есть, один контур объединяет между собой один передний и один задний тормозные механизмы по диагонали (переднее левое и заднее правое колеса – 1-й контур, остальные два – 2-й контур). Благодаря такой схеме авто сохраняет возможность тормозить при разгерметизации какого-либо контура.

Регулятор, магистрали

Регулятор тормозных сил предназначен для снижения давления жидкости на задних рабочих механизмах при притормаживании, что предотвращает их преждевременное блокирование, тем самым исключая уход авто в юз при интенсивном торможении. Работает этот узел только с задними тормозами.

Усилитель, ГТЦ, бачок и регулятор установлены в моторном отсеке возле щита, отделяющего двигатель от салона, с правой стороны (если стоять перед авто).

Магистрали, по которым движется жидкость к механизмам, — составные. Все элементы привода соединяются между собой медными трубопроводами, они же идут и к рабочим механизмам. Но для подключения механизмов к приводу используются резиновые тормозные трубки, благодаря чему работа подвески не влияет на функционирование тормозов.

Цилиндропоршневая группа

Эта составляющая мотора принимает непосредственное участие в процессах, проходящих в цилиндрах.

Основной неисправностью ее является износ колец, в результате падает компрессия, вследствие чего снижается мощность мотора, повышается потребление топлива, часть масла уходит на угар. Дополнительный признак – приглушенный стук в двигателе, хорошо прослушиваемый на малых оборотах. Несколько раз решить проблему позволяет установка новых колец, но в конечном итоге придется делать кап. ремонт с ЦПГ ремонтных размеров.

Более редкие поломки:

  • Разрушение колец;
  • Оплавление кромок днища;
  • Прогорание поршня;

Эти неисправности – последствия нарушения в работе других механизмов и систем двигателя. Такие поломки устраняются капитальным ремонтом.

Особенности ремонта и обслуживания

Как и любая силовая установка внутреннего сгорания, мотор ВАЗ-1113 требовал периодического технического обслуживания, а после исчерпания ресурса, проводился капитальный ремонт или же полная замена двигателя на «Оке».

Капитальный ремонт двигателя «Оки» проводится в случае сильного износа цилиндропоршневой группы и кривошипно-шатунного механизма. Причем ресурс мотора хоть примерно и рассчитан производителями, но на него сильно влияют особенности эксплуатации, периодичность проведения технического обслуживания, а также качества используемых технических жидкостей и топлива.

В большинстве случаев ремонт двигателя «Ока» выполняется без снятия его с авто. В ряде систем и механизмов можно снять составные элементы с силовой установки для последующего восстановления или замены, или и вовсе все выполнить на агрегате. Это касается систем питания, зажигания, пуска, электробеспечения, охлаждения, а также газораспределительного механизма.

Но снятие мотора и его разборка потребуется, если дело касается цилиндропоршневой группы и кривошипношатунного механизма, к которому относится и система уравновешивающих валов. Что касается последних, то они – особенность конструкции двухцилиндрового мотора.

Дело в том, что поршни в установках «Оки», поршни ходят парно, а не раздельно. Но при этом рабочие такты в цилиндрах выполняются по-разному. К примеру, оба поршня движутся вверх, но в первом цилиндре происходит такт сжатия, а во втором – выпуск. После прохождения ВТМ, в первом цилиндре идет рабочий ход, а во втором – впуск, и так по кругу.

Система уравновешивания же предотвращает появление повышенных вибраций, которые обязательно возникают при таких особенностях конструкции и работы силовой установки.

Если силовой агрегат исчерпал свой ресурс, то есть износ цилиндропоршневой группы достиг критических значений, или произошла серьезная поломка КШМ, производится переборка мотора. При этом, все работы можно выполнить только на снятой установке.

Далее рассмотрим, как правильно своими руками извлечь силовую установку из подкапотного пространства этого авто, не прибегая к услугам СТО.

История модели ВАЗ 1111 «Ока»

Несмотря на то, что разработка модели началась еще в конце 70-х годов, производство модели Ока началось лишь в 1988-м году. Местом для сбора конструкции стал Елабужский завод легковых автомобилей. Вскоре производство было передано Серпуховскому АЗ и АвтоВАЗу.

В 1995-м году прекратилось производство Оки на Авто ВАЗе, но ЗМА и СеАЗ продолжили производство. Параллельно этому модель была усовершенствована путем установки нового типа двигателя – 33-сильного 2-х цилиндрового мотора с объемом 0,75 л (до этого был использован 2-х цилиндровый, 0,65 л и 29 л.с.). Новинка получила приставку к названию и** продавалась, как ВАЗ 11113**.

В 2006-м году по ряду причин производство ВАЗ 11113 было прекращено. Главной из них была нерентабельность работ, которые понадобились бы для того, чтобы двигатель автомобиля соответствовал новым стандартам Евро-2.

Однако новые владельцы СеАЗ нашли выход из сложившейся ситуации. Они снабдили автомобиль китайским 3-х цилиндровым инжекторным двигателем с рабочим объемом 1л и максимальной мощностью 53 л.с и 5-и ступенчатой коробкой передач. Новинка стала известна как СеАЗ 11116. Она получила массу модификаций, среди которых были автомобили для инвалидов, фургоны и даже универсалы.

В 2008-м году завод прекратил выпуск Оки, но через 5 лет заявил о том, что планирует крупные изменения в модели, которые будут представлены в 2020-м году.

Источник

Особенности карбюратора ВАЗ-11113, устройство и регулировка

ВАЗ Ока с двигателем 0,75 л – популярный малолитражный легковой автомобиль девяностых и двухтысячных годов, завоевал сердца многих автомобилистов благодаря своей маневренности, достаточно высокой проходимости и экономичности. Но расход топлива не всегда мог быть одинаковым, во многой степени зависел от того, как настроен карбюратор Ока 11113.

В настоящее время эти малолитражки еще ездят на дорогах нашей страны, и запчасти для авто пользуются спросом. Также для «Окушки» продаются карбюраторные узлы (КУ) различных модификаций, ремкомплекты, жиклеры, прокладки и прочие детали, их можно купить в специализированных магазинах, а регулировку и ремонт топливной системы выполняют не только специалисты, но и многие автовладельцы самостоятельно.

Блок цилиндров

Картер силовой установки вылит из чугуна. Как и на всех ВАЗ-овских моделях, цилиндры не вставные, а расточены в блоке. По всему блоку проходят каналы системы охлаждения (так называемая «рубашка).

Поскольку силовой агрегат – двухцилиндровый, рядный, то в нижней части блока располагается только три опоры для коренных шеек коленвала. В процессе производства высокоточная обработка рабочих поверхностей этих опор выполняется заодно с крышками.

В результате каждой опоре соответствует своя крышка и менять их местами нельзя, иначе возможен разрыв коленчатого вала во время эксплуатации авто. Чтобы исключить вероятность установки крышки на не свое место при ремонте силового агрегата, на них нанесены метки.

Головка блока цилиндров – цельнолитая, алюминиевая. Поскольку ГРМ у мотора – с верхним размещением распредвала, то в ГБЦ предусмотрены постели для вала. Для установки распредвала сделано три постели с крышками. Подшипники вала отсутствуют, их роль играют рабочие поверхности постели и крышки (поэтому при сильном износе опор замене подлежит головка целиком).

В ГБЦ также располагаются и клапаны ГРМ (по 2 на каждый цилиндр). Как обычно, впускной клапан, для обеспечения лучшей наполняемости цилиндра горючей смесью, обладает большим диаметром, чем выпускной.

Фиксация ГБЦ к блоку осуществляется 6-ю болтами. При затяжке крепежей используется определенная схема, что исключает вероятность «перекоса» головки.

Болты требуют этапного закручивания с повышением момента затяжки. Усилие на болтах крепления ГБЦ имеет строго определенные величины, поэтому затягивание необходимо выполнять динамометрическим ключом.

Распределительный вал изготовлен из чугуна, имеет высокую степень обработки рабочих поверхностей – опорных шеек и кулачков. Помимо воздействия на клапана, распредвал также приводит в действие вакуумный бензонасос, для чего на задней его части имеется эксцентрик.

Регулировка тепловых зазоров на моторах «Ока» осуществляется специальными шайбами, устанавливаемыми между кулачками распредвала и клапанами.

Коленчатый вал представляет собой отливку из магниевого чугуна с последующей высокоточной обработкой рабочих поверхностей. Он имеет 3 коренных шейки и 2 – шатунных. 4 щеки вала, находящиеся между шейками, выполняют роль противовесов, снижающих вибрацию мотора при работе. Смазка рабочих поверхностей коленвала осуществляется посредством масляных каналов, проделанных внутри вала.

В передней части коленвала предусмотрены посадочные места под шестерню привода ГРМ и приводного шкива генератора. Сзади помимо фланца для крепления маховика располагается шестерня уравновешивающих валов.

Маховик – отлит из чугуна, зубчатый венец на него посажен «на горячую».

Особенностью маховика является возможность его «переворота». То есть, при сильном износе венца с одной стороны, маховик можно перевернуть, чтобы начать использовать неизношенную часть зубьев.

Подшипники трения коренных и шатунных шеек изготовлены из мягких оловосодержащих сплавов. У опорных элементов коренных шеек на рабочей поверхности проделаны специальные канавки для подачи смазки. Для правильной установки подшипников на их краях имеются специальные засечки.

Уравновешивающие валы предназначены для снижения вибрации силовой установки (а вибрирует он значительно из-за синхронного хода поршней). Представляют они собой два вала, установленные параллельно коленвалу и взаимодействующие с ним посредством шестерен.

Примечательно, что шестерни изготовлены не из металла, а из текстолита или пластика. Поскольку особой нагрузки при работе эти шестерни не испытывают, то особая прочность им не требуется. К тому же использование текстолита и пластика позволило снизить общий вес силового агрегата.

Нижние головки шатуна, как и опоры коленвала, обрабатываются вместе с крышками. Чтобы при сборке не перепутать крышки и не установить их неправильно, имеются метки.

Радиатор и расширительный бачок

Радиатор — разборный, с пластмассовыми бачками, трубчатопластинчатый, с двумя рядами трубок.

Использование алюминия и пластмассы при изготовлении радиатора значительно снизило его вес.

Радиатор не имеет заливной горловины, жидкость заливается в расширительный бачок. Верхний патрубок левого бачка 21 радиатора соединяется шлангом с расширительным бачком 19. Левый бачок имеет также подводящий и отводящий патрубки. Правый бачок радиатора имеет сливную пробку 30 и датчик 25 включения электровентилятора.

Радиатор в сборе устанавливается на три резиновые опоры: две внизу вставляются в отверстия передка кузова, третья вверху прижимается пластиной с помощью двух гаек. Резиновые прокладки сердцевины и резиновые опоры радиатора резко снижают воздействие на него вибрационных нагрузок.

Расширительный бачок 19 изготавливается из полупрозрачного полипропилена, крепится ремнем к кронштейнам щитка передка кузова. Нижний патрубок расширительного бачка соединяется шлангом с термостатом 18. Для предотвращения образования паровых пробок в системе охлаждения верхний патрубок бачка соединяется шлангом с левым бачком 21 радиатора.

Расширительный бачок имеет заливную горловину, закрываемую пластмассовой пробкой с выпускным (паровым) 39 и впускным 40 клапанами. Клапаны устанавливаются в пробке в отдельном неразборном латунном блоке.

Пробка взаимозаменяема с пробкой расширительного бачка автомобиля ВАЗ-2108.

На работающем двигателе при резком повышении температуры охлаждающей жидкости или ее закипании увеличиваются давление и теплоотдача радиатора. При повышении давления до 1,1 кгс/см 2 открывается выпускной (паровой) клапан 39, и пары выходят из бачка в атмосферу.
