При выпуске автомобиля, конструкторы снабдили УАЗ «Hunter» тремя видами силовых установок. Такой ход позволил выбрать автомобиль, удовлетворяющий запросам потребителя. Однако применяемый ход, внес изменения в электрическую схему автомобиля. Так, электросхема УАЗ Хантер дизель отличается, в сравнении с бензиновым агрегатом. Кроме того, применяемая на моторах электроника раньше не использовалась.

Мотор УМЗ-4213:

На машину устанавливают:

Блок, управляющий электронным зажиганием;
Электронная начинка, управляющая мотором;
Датчики считывания показателей мотора;
Электронные механизмы исполнения.

Силовые установки, применяемые на УАЗ «Hunter»
Модель мотора	УМЗ-4213	ЗМЗ-409.10	ЗМЗ-5143.10
Тип мотора	Бензин (инжектор)	Бензин (инжектор)	Дизель
Объём мотора, (л)	2,890	2,693	2,235
Мощность мотора, (л.с.)	104	128	98
Цилиндры, (шт)	4
Камера, расположение	ряд
Камера, сечение, (мм)	100	95,5	87
Ход вытеснителя, (мм)	92	94	94
Сжатие	8,2	9,0	19,5

Технологические решения облегчили диагностику и обновление автомобиля. Стоит отметить вклад, внесённый электронной системой, управляющей двигателем. Главную задачу в узле выполняет электронный контроллер. Ошибки в работе силовой установкой фиксируются и в виде цифрового кода передаются на устройство считывания.

Считывание информации происходит через разъём диагностики. Подключение прибора и последующая расшифровка кода, даёт представление о том, где произошел сбой и как устранить поломку. Выполнение диагностики подразумевает выполнение манипуляций.

Диагностический разъём УАЗ:

Алгоритм действий следующий:
Установить ключ зажигания в положение «выключено»;
Снимаем аккумулятор с автомобиля на 10-15 секунд. Запускается режим «самостоятельной диагностики» контроллера;
Подсоединяем аккумулятор обратно к автомобилю;
Запускаем мотор, даём поработать шестьдесят секунд;
Соединяем выводы диагностического разъёма отдельным проводником, это активирует режим «самостоятельной диагностики»;

Генерирующее устройство Bosch 6 003 GB5011:

Подтверждением включения будет код «12», выведенный три раза на устройстве считывания, последующие коды — зафиксированные ошибки.

Для питания автомобиля и зарядки аккумулятора используются новые генерирующие электрический ток устройства. На начальной стадии схема электропроводки УАЗ Хантер инжектор 409 двигатель включала изделие «Iskra», дизельный мотор имел «Bosch 6 003 GB5011». Поскольку схемы генерирующих устройств отличаются, разъёмы и применяемые проводники под капотом автомобиля так же отличаются. В последних моделях производитель начал устанавливать генерирующее устройство собственной конструкции (9422.3701). Так же можете прочитать про Расход топлива на 100 км УАЗ 469.

Период с 1965 по 1984 года

В этот период автопроизводитель комплектовал свои изделия электрическими компонентами, имевшимися в распоряжении отечественной промышленности. Некоторые из них были давно известными, другие – экспериментальными, о которых свидетельствует прошлых лет, и которым предстояло доказать свою пригодность.

Схема подключения фар на УАЗ 452 первых выпусков

Управление освещением

В частности, органы управления и ряд основных агрегатов перекочевали с предшественника – ГАЗ-69. Благодаря этому цена автомобиля осталась прежней.

На моделях первых лет выпуска устанавливался ножной переключатель света, имевший несколько режимов работы:

Первое положение активировало схему переключения ближнего света фар и габаритных огней;
Во второй позиции активировалась схема ближнего и дальнего света фар.

Справочно: Включение фар (ближнего или дальнего света) приводило к отключению габаритных огней спереди.

Ножной переключатель света фар и габаритных огней

Модернизированный переключатель света имеет другой алгоритм работы:

Первая позиция подает питание только на габаритные огни;
Вторая позиция – габаритные огни и ближний (дальний) свет фар.

Предостережение: Этот алгоритм с неотключаемыми габаритами – обязательное требование для прохождения ТО

Заводская инструкция дает рекомендации по переделке старой схемы, при которой важно не перепутать контакты ножного переключателя

Наиболее правильный вариант – замена старого переключателя современным, в котором используются только 3 контактных группы.

Также на старых версиях «452» не было аварийной сигнализации, поэтому в электрической схеме:

Устанавливался реле-прерыватель РС-57 (монтировался в разрыв проводки от «+» клеммы АКБ к переключателю указателей поворотов);
Средний контакт реле замыкал контрольную лампочку на панели приборов.

Система зажигания

Зажигание УАЗ 452 образца 1968 года

Также на «452» устанавливалось контактное зажигание:

Провод «+» от АКБ подавал питание на катушку зажигания;
С катушки высоковольтный провод передавал импульс на прерыватель (трамблер) и дальше на свечи.

Период с 1985 по 2013 года

На более поздних модификациях с появлением впрыска, в зажигание внесли некоторые изменения:

В цепи «АКБ-катушка зажигания» устанавливалось добавочное сопротивление;
На клемму подключения провода катушки проложили отдельный провод от стартера (мимо добавочного сопротивления)
На поздних моделях в схему устанавливалось дополнительное реле стартера.

Контрольные приборы УАЗ 452

Справочно: У автомобилей УАЗ отличаются и контрольные приборы. На часть машин вместо вольтметра устанавливался амперметр. Проводка УАЗ 452 позволяла подключить вольтметр в разрыв провода между АКБ и системой зажигания.

Выводы: вместе с автомобилем изменялась и электрическая схема. Этот фактор следует учитывать при проведении планово-ремонтных работ, чтобы исключить нештатные ситуации.

Кран отопителя

Также причиной плохой работы печки на Hunter может оказаться неисправный, сломанный или заклинивший печной кран. Автовладельцу не обязательно обращаться в автосервис, поскольку снять, проверить и при необходимости заменить краник печки можно своими руками. Для этого нужна плоская и крестообразная отвёртка и гаечный ключ на 10.

Для начала отключите минусовую клемму на АКБ и слейте их системы охлаждения всю жидкость;
На кране отопителя находятся два шланга отвода и подвода жидкости охлаждения. Для их снятия сначала нужно ослабить хомуты, а затем демонтировать сами шланги;
Также ослабьте затяжку хомутов, которые крепят подходящие и отводящие шланги ОЖ к радиатору печки. Снимите с патрубков эти шланги;
Открутите пару гаек шпилек, которые фиксируют на кузове кран печки;
Теперь можно демонтировать непосредственно сам печной краник;
На нём есть пара хомутов крепления шлангов;
Снимите шланги;
Уберите с краника прокладку-уплотнитель;
Проверьте герметичность и целостность крана. Если он неисправен и непригоден к дальнейшей эксплуатации, купите аналогичный новый элемент;
Замените прокладку краника печки;
Соберите узел, действия в обратной последовательности.

Теперь можете проверять, изменилось ли что-то в работе печного оборудования на вашем UAZ Hunter. Если печка теперь функционирует и эффективно прогревает салон, вам удалось найти причину и самостоятельно её устранить.

Нюансы подключения

Используя личный опыт, или же обратившись к электрику, вам потребуется собрать весь узел, соединяющий между собой новую дополнительную печку и насос. Со шлангами ничего сложного нет, поскольку они подключаются на радиатор и насос, сама помпа фиксируется и выводится проводка. Стандартная схема для таких ситуаций включает в себя 3 реле, 1 из которых для насоса, а ещё 2 для 1 и 2 скорости работы отопителя соответственно. Что же касается предохранителя от +, то некоторые ставят только один плавкий предохранитель номиналом 15 А. Но будет лучше, если вы установите 2 этих элемента. Один пойдёт на насос с номиналом 7,5 А, а второй для печки с 10 А. Схему можете выбрать любую, поскольку в действительности вариантов установки и размещения достаточно много. Тут уже каждый для себя решает, по какому пути пойти и на чём стоит остановить свой выбор.

Тюнинг салона УАЗ Хантер

Это обязательный этап модернизации внедорожника, особенно для тех, кто ценит в автомобилях комфорт. Хантер – это спартанец среди современных внедорожников, он создавался для преодоления препятствий, а не для удобства. Собственно это обстоятельство позволяет пойти двумя путями:

Сохранить самобытность охотника
Улучшить интерьер, сделать тюнинг интерьера УАЗ Хантер

Главным здесь является замена сидений на более комфортные версии. Также их можно обтянуть кожей, модернизировать самостоятельно, сделать мягкими, установить удобные подголовники. Вместе с этим можно заменить обшивку. Некоторые специалисты рекомендуют не сильно стараться с цветовыми сочетаниями и сохранить концепцию простоты в интерьере. На самом деле, современный тюнинг не терпит канонов и правил в части дизайна, а модернизационным потенциалом, заложенным в Hunter грех не воспользоваться. Поэтому тут можно пойти двумя путями:

Прислушаться к рекомендациям специалистов, применить проверенные варианты
Создать собственный стиль при помощи экспериментов и творческого мышления

Тюнинг салона УАЗ Хантер своими руками – это отличная школа в части отработки практических навыков и реализации эксклюзивных дизайнерских концепций.

Кран отопителя

Для начала отключите минусовую клемму на АКБ и слейте их системы охлаждения всю жидкость;
На кране отопителя находятся два шланга отвода и подвода жидкости охлаждения. Для их снятия сначала нужно ослабить хомуты, а затем демонтировать сами шланги;
Также ослабьте затяжку хомутов, которые крепят подходящие и отводящие шланги ОЖ к радиатору печки. Снимите с патрубков эти шланги;
Открутите пару гаек шпилек, которые фиксируют на кузове кран печки;
Теперь можно демонтировать непосредственно сам печной краник;
На нём есть пара хомутов крепления шлангов;
Снимите шланги;
Уберите с краника прокладку-уплотнитель;
Проверьте герметичность и целостность крана. Если он неисправен и непригоден к дальнейшей эксплуатации, купите аналогичный новый элемент;
Замените прокладку краника печки;
Соберите узел, действия в обратной последовательности.

Тюнинг подвески УАЗ Хантер

Самым простым усовершенствованием является лифт подвески УАЗ Хантер. Это позволяет увеличить дорожный просвет, а соответственно и проходимость автомобиля. Еще одним преимуществом операции становится возможность устанавливать колеса большого диаметра, что также положительно сказывается на ходовых характеристиках внедорожника.

Для увеличения просвета – клиренса Хантера, необходимо установить проставки между рамой и кузовом. Их функции отлично выполняют обычные хоккейные шайбы. Всего понадобится 24 штуки, по две шайбы под каждый болт крепления. После лифта подвески необходимо установить удлиненные серьги рессор. Их можно взять с Газели.

Еще один вариант усовершенствования подвески УАЗ Хантер покупка специального лифт комплекта, который состоит из:

Комплекта пружин
Амортизаторы задние
Амортизаторы передние
Рессоры
Стремянки, втулки рессорные

Установка такого комплекта также увеличивает клиренс внедорожника, что улучшает его ходовые характеристики и позволяет устанавливать колеса большого диаметра с мощным протектором. Но стоить это будет значительно дороже по сравнению с первым вариантом лифтинга.

Нюансы подключения

Характеристики

Несмотря на простоту, УАЗ-469 уже в те годы имел два топливных бака и отличную проходимость. Преодолевать броды, препятствия и плохие дороги на данном внедорожнике можно было без всяких доработок, но сегодня все большую популярность набирает тюнинг различных УАЗов, в том числе и модели 469. Любители оборудуют автомобили увеличенными колесами с грязевой резиной, поднимают автомобиль и ставят более мощные моторы. Правда, при последнем варианте вся простота конструкции отходит на второй план, ведь приходится полностью переделывать всю электропроводку автомобилей. Тем не менее популярность машины только растет.

Конструктивные особенности

Рассматриваемая в материале деталь является элементом системы охлаждения, главным предназначением которой является возможность регулирования подачи ОЖ в радиатор печки. Конструктивно кран внедорожника УАЗ Патриот представляет собой следующее изделие, изображенное на фото ниже.

Кран выполнен из металлического основания и керамической заслонки, в результате чего срок службы устройства продлевается до нескольких тысяч часов. К стальной подвижной пластине подведен трос от рычага регулирования. В результате натяжения троса осуществляется закрытие и открытие изделия. Также данные изделия могут выполняться из специального жаропрочного пластика, которые можно встретить на дизельных двигателях Iveco внедорожника УАЗ 3163. Суть данного изделия заключается в перекрытии потока ОЖ, циркулирующей в системе охлаждения двигателя. Таким образом, при включении печки при закрытом кране, будет выходить холодный поток воздуха, доставляющий понижение температуры в салоне. Данный элемент периодически приходит в негодность, поэтому требуется провести его замену. Но прежде рассмотрим, какие же неисправности бывают с данным устройством.

Неисправности

Кран контактирует с жидкостью, а — это, в свою очередь, приводит к нарушению целостности данного устройства. В таком случае встречаются три вида основных неисправностей данного приспособления:

окисление;
нарушение герметичности;
заклинивание.

Данные причины неисправностей определить не составит большого труда. Как только вы ощутили присутствие запаха тосола в салоне автомобиля, а также присутствие жидкости под ковриком переднего пассажира, значит, нужно незамедлительно проверить целостность изделия. В частых случаях именно кран является основной причиной течи жидкости в салоне

Важно также отметить и то, что течь зачастую появляется в момент открытия крана, когда начинает циркулировать горячий тосол по системе отопителя. В таком случае кран не подлежит ремонту и необходимо осуществить его замену

Как это сделать самостоятельно, рассмотрим подробнее.

Замена

Процесс замены не очень трудоемкий и может быть произведен в домашних условиях. Для проведения работ по замене изделия потребуется убедиться в наличии ключа трещотки и головки на «10». Также потребуется специальная емкость для слива тосола или ОЖ из системы. Итак, порядок проведения работ следующий:

Первоначально осуществляется слив ОЖ из системы охлаждения двигателя внедорожника.
На следующем шаге следует снять вещевые ящики. Как это делается, можно узнать из соответствующего материала на сайте.
Далее, демонтируется дополнительная багажная полка и бардачок.
Теперь можно увидеть примерно вот такую картину, как на фото ниже.

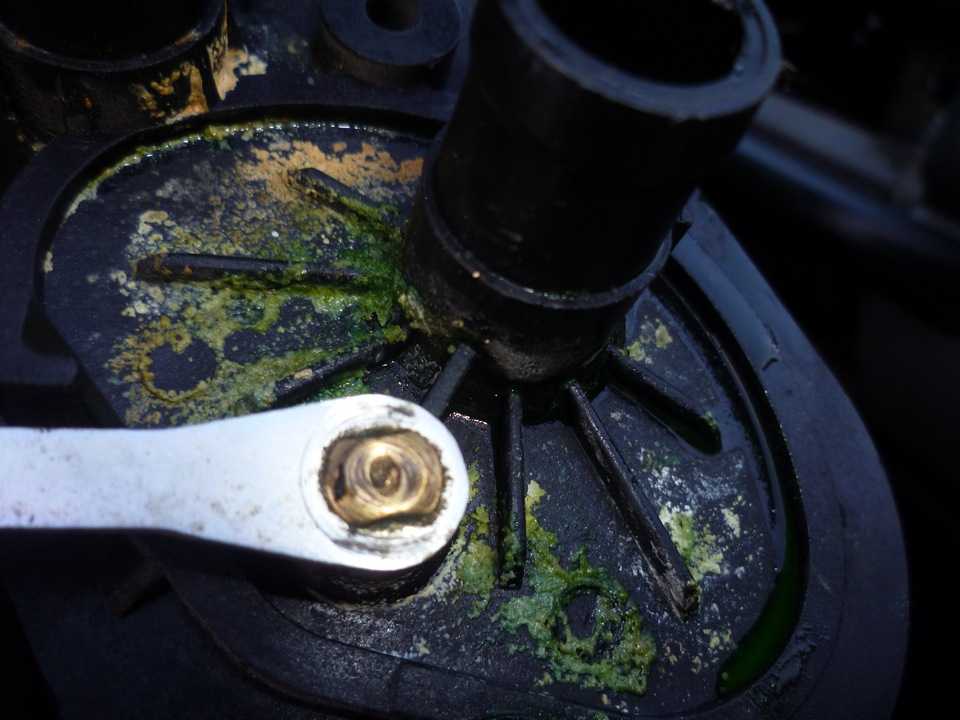

На кране отопителя видны следы окисления, что свидетельствует о его протекании и требует срочной замены изделия. Для этого осуществляется ослабление хомутов подводящих шлангов. После этого необходимо отсоединить шланги от патрубков изделия.
Также необходимо в аналогичном порядке осуществить снятие шлангов в области подкапотного пространства, предварительно ослабив затяжку хомутов.
Теперь можно приступать к демонтажу устройства, вывинтив две гайки на «10». Гайки находятся в области подкапотного пространства.
Ослабляя натяжение троса, необходимо извлечь скобу и вывести трос из зацепления с рычагом. Трос следует закрепить, дабы исключить его «уход» к регулировочному рычагу. После этого можно демонтировать изделие.
На следующем этапе осуществляется снятие резиновых уплотнений и замена их на новые.
Устанавливается новое изделие в порядке обратном снятию.

На этом процесс замены крана отопителя закончен и, можно сделать соответствующие выводы, что неисправность данного устройства будет заставлять водителя постоянно подливать тосол в систему. При первом обнаружение неисправности изделия следует его заменить, исключив неприятные последствия заполнения салона внедорожника УАЗ Патриот тосолом.

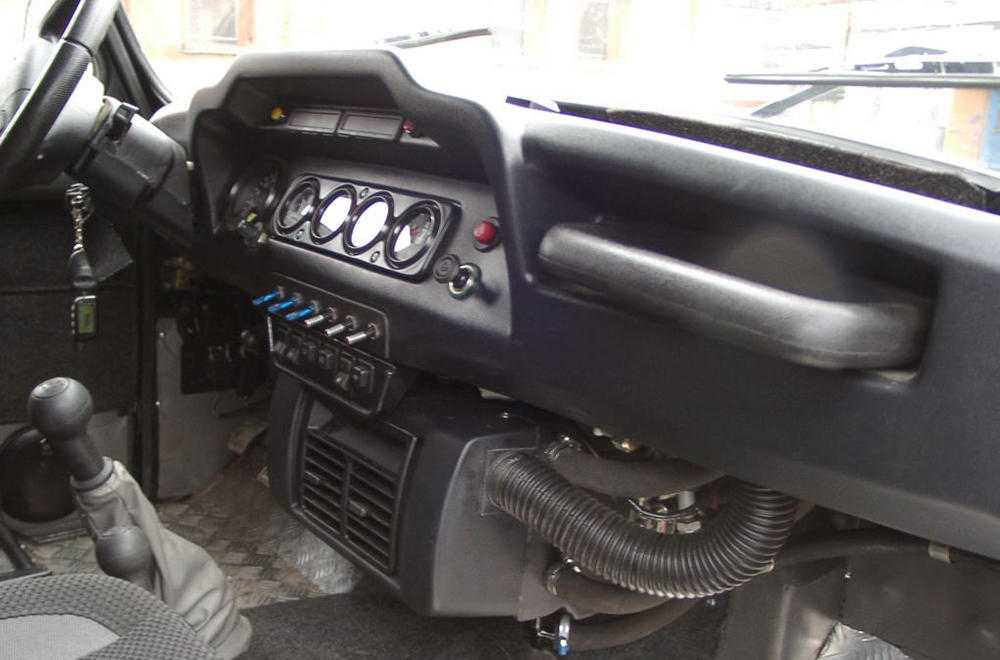

Тюнинг панели приборов УАЗ Хантер

Панель приборов «Охотника» – это единственное, что действительно раздражает и вгоняет в депрессию. Чтобы посмотреть показания приборов, необходимо приловчиться распознавать блеклые, маленькие обозначения. К тому же обзору приборов мешает руль.

Сложность модернизации панели приборов заключается в ее компоновке. Это единый блок, который встраивается в металлический корпус торпеды или, точнее, перегородки между моторным отсеком и салоном. С практической точки зрения это рациональное решение, но в части стиля и комфорта полный провал.

Тюнинг приборов УАЗ Хантер предусматривает только частичную модернизацию путем замены штатных циферблатов более яркими образцами и установку светодиодного освещения.

Зажигание

На вездеходах УАЗ встречается две разновидности системы зажигания — контактная и транзисторная. Первая модель применялась на УАЗ 469/469Б, но с середины 80-х годов была вытеснена бесконтактной. Постепенно владельцы сменили приборы и на ранних машинах, поэтому встретить автомобиль с «классической» системой — редкость.

Схема контактного зажигания

Элементы контактного зажигания на УАЗ 469:

Аккумулятор.
Втягивающее реле стартера.
Катушка.
Блок предохранителей.
Измеритель силы тока.
Переключатель массы.
Модуль регулятора напряжения.
Генератор.
Замок зажигания.
Подвижный контакт (бегунок).
Добавочный конденсатор.
Распределитель искровых импульсов.
Свечи.
Дополнительные резисторы в наконечниках.

Схема классического зажигания с механической контактной группой

Схема электронного зажигания

На УАЗ 3151 стала применяться бесконтактная система, обладающая улучшенными характеристиками.

Компоненты системы зажигания:

Катушка.
Транзисторный коммутатор.
Датчик распределения импульсов.
Свеча.
Коробка предохранителей.
Вибратор аварийной системы зажигания.
Дополнительный резистор.

Транзисторная система зажигания

Для соединения деталей бесконтактной системы воспламенения топлива штатно используются провода с изоляцией разных цветов:

голубого (Г);
красного (К);
желтого (Ж);
зеленого (З).

Отличие систем зажигания

Отличием контактной системы зажигания является контактная группа, распределяющая импульсы высокого напряжения. Из-за этого узел подвержен перегреву и подгоранию, что ухудшает передачу тока. В бесконтактной системе сигналы формируются датчиком Холла и транзисторным коммутатором. Конструкция не имеет механических элементов, подверженных активному износу и способна работать при пониженном напряжении в бортовой сети.

Отопитель

Не лишним будет узнать, как снимается весь блок отопителя на автомобилях UAZ Hunter. Это обязательная процедура в тех ситуациях, когда требуется снять и заменить радиатор печки. Чтобы добраться до печного радиатора, сначала придётся демонтировать отопительный блок. Задача не самая лёгкая, но решить её можно своими руками, не обращаясь за помощью к специалистам и не оплачивая услуги сотрудников автосервисов. В случае с UAZ Hunter для демонтажа всего печного блока потребуется только плоская отвёртка и ключ на 10.

Отключите клемму минус с аккумуляторной батареи вашего отечественного внедорожника, откиньте её в сторону;
Отключите колодку проводов от электромоторчика печки;
Демонтируйте шланги с правого и левого патрубка печки;
Обязательно слейте из системы охлаждения весь антифриз или тосол. Не стоит использовать обычную воду в дальнейшем, поскольку она быстро забивает радиатор. Придётся вскоре проводить такие же процедуры заново, покупая новый радиатор;
Ослабьте хомуты, которые крепят отводящий и подводящий шланг для жидкости охлаждения на радиатор, после чего снимите сами шланги с патрубков;
Через отверстие в кузове вашего автомобиля следует вывести шланг, предназначенный для слива воды;
На отопителе есть 2 гайки шпильки. Они располагаются с левой и правой стороны. Обе гайки нужно открутить;
Теперь отопительный блок можно вынимать со своего посадочного места.

Выполнив все необходимые манипуляции, зачистите посадочные гнёзда, поменяйте уплотнители, проверьте состояние проводов и контактов. Всё, что уже изношено и имеет признаки приближающейся поломки, лучше заменить сразу. Когда все ремонтно-восстановительные работы будут выполнены, двигайтесь в обратной последовательности, собирая узел.

Особенности дополнительного обогревателя

Вторым отоплением может послужить любая печка, но желательно использовать помощнее, поэтому можно взять изделие, например, из автомобиля Газель. Установить доп отопление на внедорожник УАЗ Патриот можно как самостоятельно, для чего потребуются некоторые знания, так и с помощью ремонтной мастерской.

Так выглядит заводской отопитель

Второй обогрев позволяет обеспечивать в салоне внедорожника УАЗ Патриот не просто плюсовую температуру, но и не позволит пассажирам на заднем сидении замерзнуть. Такая вспомогательная печка устанавливается при следующих факторах:

если автомобиль УАЗ Патриот эксплуатируется преимущественно в регионах, где зимы особо суровые и температура воздуха достигает -20 градусов и ниже;
если при этом часто приходится пользоваться внедорожником;
в случае транспортирования детей, например, ежедневно в школу, садик и т.п.

Также водитель может установить второй обогреватель салона, если он ощущает, что штатная печка не справляется со своими функциями даже при незначительных снижениях температур. Что, правда, в таком случае, необходимо проверить исправность штатного отопителя, но — это уже другая история.

Функционирование и подключение

Если вы решились установить доп отопление в салон УАЗа, то следует знать, что подключать печки следует параллельно. Параллельное подключение основной и вспомогательной печки имеет следующие преимущества:

Протяжка шлангов по салону

Не создается дополнительной нагрузки на энергосистему автомобиля.
Имеется возможность управления устройствами независимо друг от друга при установке выключателя на дополнительное оборудование.
Две функционирующие печки позволят нагреть салон в считанные минуты.
Не потребуется переживать за пассажиров, которые едут на заднем сидении. Ведь теперь тепло будет поступать к ним снизу.

Использование еще одного отопителя имеет множество положительных моментов, а главное — обеспечивает комфорт в салоне в холодное время года.

При последовательной установке отопителей, в итоге получаем один недостаток — невозможность отключить одну из печек. Когда в салоне становится жарко, конечно же, следует отключить отопление, так как пересушивание воздуха опасно для организма.

Расположить доп печку рекомендуется в следующих местах: между передними сидениями; под передними сидениями. Все зависит от модели отопителя, который вы выберете для своего автомобиля УАЗ Патриот

Моделей «подседельных» отопителей в салон автомобиля множество, но важно учитывать не только производительность устройства, но и размеры

Таким образом, на внедорожник УАЗ Патриот можно установить обычный радиатор, который, возможно, у кого завалялся в гараже или же специальный отопитель со встроенным вентилятором. Рассмотрим особенности установки изделия.

Особенности монтажа

Установка доп обогревателя на внедорожник осуществляется поэтапно:

Выбор места размещения агрегата. Рекомендуется размещать доп обогреватель под передним сидением.
Производится разгерметизация системы охлаждения двигателя. Для этого необходимо слить тосол в специальную канистру.
Врезаться в основную систему отопления трубки второго отопителя. При этом следует предусмотреть, чтобы эти трубки не соприкасались с элементами двигателя, которые могут их расплавить.
В моторном щитке сверлятся два отверстия, через которые пропускаются шланги в салон.
Шланги обогревателя в салоне автомобиля прокладываются под обивкой пола.
Выводятся шланги под передним сидением. Желательно размещать устройство под пассажирским сидением.
Осуществляется закрепление проложенных шланг на доп отопителе. При этом обязательно необходимо воспользоваться хомутами.
Осуществляется установка отопителя салона и подключение к нему шлангов. После этого его необходимо закрепить под сидением.
Заливается в расширительный бачок, слитый предварительно тосол, но при этом потребуется больший объем охлаждающей жидкости.
Осуществляется продувка системы для удаления из нее воздуха.
Обязательно требуется установить и подключить к сети автомобиля выключатель вентилятора дополнительного обогревателя. Рекомендуем установить его на панели приборов. Установка выключателя осуществляется при снятой клемме минус с АКБ.
