Как снять поворотный кулак на уаз буханка

Устройство редуктора

Передний мост УАЗ 469 устройство редуктора имеет практически идентичное колесному редуктору заднего моста. Среди отличий этих элементов является способ установки и крепления ведущей шестеренки, а также конструкция шарикового подшипника, помещенного в специальное стаканное гнездо. Ведущая зубчатая шестерня смонтирована на шлицах ведомой шарнирной вилки. Она зафиксирована с подшипниками посредством специальной гайки, раскернивающейся в паз вала после затяжки.

Опорная шайба находится между роликовым подшипником и шестерней. Эти детали не являются взаимозаменяемыми с аналогами задних редукторов. Техническое обслуживание для обоих узлов одинаково.

Стеклоочиститель УАЗ буханка

4 / 5 ( 82 голоса )

Стеклоочиститель – важная деталь любого автомобиля, обеспечивающая чистоту лобового стекла в любую погоду. Чтобы отремонтировать его при возникновении неполадок, нужно знать многое.

Какие особенности есть у стеклоочистителя УАЗ буханка?

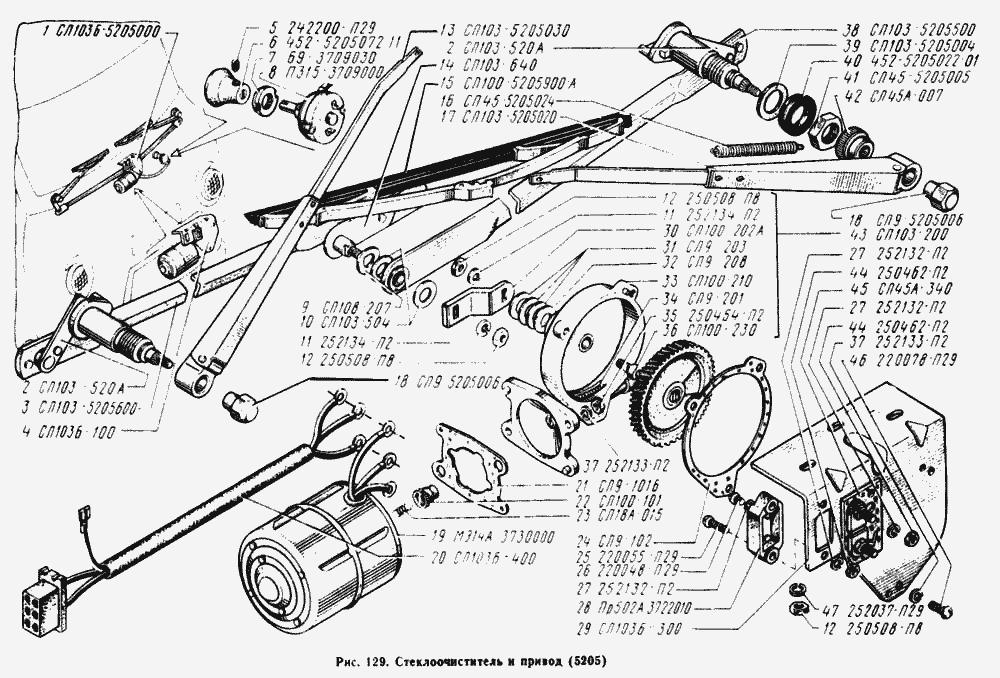

Рабочий стеклоочиститель буханки состоит из переключателя положения щеток, самих щеток, мотора, реле, переключателя режима и бачка омывателя лобового стекла.

Щётки стеклоочистителя, устанавливаемые на УАЗ производителем, небольшие – всего 330 миллиметров, из-за чего очищается недостаточная для получения хорошего обзора область. При необходимости щётки легко заменяются.

Для получения большего обзора с лобовой стороны зимой и осенью, когда стекло быстро загрязняется, многие владельцы буханок меняют не только щётки, но и костыли дворника – штатная деталь не позволяет поставить щётки длиннее 360 миллиметров.

Мотор стеклоочистителя буханки из-за возникающих неполадок (полная неработоспособность либо включение одного режима, из-за чего стекло очищается медленно) часто требует замены.

Найти рабочую деталь просто – многие используют моторы стеклоочистителя и от других автомобилей. Избавиться от неполадок можно и подключив мотор напрямую к жгуту переключателя щёток, но такой вариант исправления проблем с мотором работает не всегда.

Подключать стеклоочиститель в УАЗ буханка нужно с использованием схемы электроприбора

В процессе подключения особое внимание стоит обратить на жгут подрулевых – если какая-то з его составляющих будет нерабочей или сам жгут нестандартный, это обернется проблемами с подключением электроники

Прозвоните провода перед установкой для определения того, находятся ли они в рабочем состоянии. После сбора электроники мотора подключите к нему переключатель щёток и сами щётки. Проверьте всю конструкцию на наличие неполадок в работе.

Стеклоочиститель подключается по следующей схеме: от батареи аккумулятора проводится питание к выключателю зажигания и двигателю очистителя (одним проводом, питание ведется от выключателя непосредственно к двигателю).

Двигатель подключается к переключателю и реле стеклоочистителя. Реле также подключается к переключателю, а от самого переключателя отходит провод к насосу стеклоочистителя.

Схема, пригодная для подключения стеклоочистителя в УАЗ буханке, может отличаться из-за года выпуска автомобиля, но основные элементы остаются прежними.

На буханках используется стандартный переключатель стеклоомывателя, выглядящий как бочонок с кнопкой (номер по каталогу — 452-5205072). Устанавливается он не под руль автомобиля, а на приборную панель. При подключении используется схема, соответствующая детали.

Привод стеклоочистителя иначе называют трапецией. Она необходима для обеспечения движения щёток и очистки стекла от загрязнения.

Если в ходе ремонта будет принято решение о постановке трапеции нового образца, то необходимо проверить, отверстия под какой мотор имеет покупаемый привод стеклоочистителя – некоторые модели не подходят под стандартный моторчик.

4 / 5 ( 82 голоса )

Двигатель УАЗ 417

Двигатель ульяновского завода модели 417 выпускается в различных модификациях, имеет алюминиевые блок и головку блока цилиндров, 4 цилиндра в один ряд, по 2 клапана на цилиндр. «417-ые» моторы имеют карбюраторную топливную систему:

на модификацию 417 устанавливается однокамерный карбюратор;
УМЗ-4178 оснащается двухкамерным карбюратором.

Технические характеристики УМЗ-417 следующие:

объем – 2445 см³;
мощность – 90 л. с.;
диаметр поршней – 92 мм;
степень сжатия (компрессия в цилиндрах) – 7,1;
ход поршня – 92 мм;
тип применяемого топлива – бензин А-76.

У ДВС УМЗ-417, кроме 4178, также существуют и другие модификации:

4175 – двигатель, рассчитанный на использование бензина Аи-92 (98 л. с., степень сжатия – 8,2);
10-10 – ДВС с головкой блока от модели 421 и с резиновым задним сальником.

Процесс разборки поворотного кулака

Кулак поворотный

Процесс разбора переднего моста включает в себя следующие этапы.

Устанавливают мост на стенд, скручивают колесные гайки и демонтируют колеса.
Снимают гайку, при помощи которой палец тяги крепится к рычагу кулака. Демонтируют тягу сошки.
Откручивают винты, позволяющие снять тормозные барабаны.
Демонтируют муфты колесного отключения.
Выпрямив края запирающей шайбы, скручивают гайку и контргайку, после чего снимают шайбу вместе с внутренним кольцом и роликами внешнего подшипника колесных ступиц.
Демонтируют ступицы.
Скручивают болты, закрепляющие тормозные щиты, снимают цапфы и щиты. Вынимают шарниры поворотных кулаков.
Снимают тягу рулевой трапеции, открутив гайки, крепящие пальцы.
Скручивают болты, соединяющие шаровую опору и полуосный кожух. Снимают упоры, ограничивающие поворот колес, опоры выпрессовывают из кожухов.
Снимают рычаг и регулирующие прокладки на корпусе кулака поворота, скручивая гайки.
Снимают гайки, крепящие сверху накладку шкворня соседнего кулака, после чего снимают эту накладку вместе с регулирующими прокладками. Аналогично снимают нижние накладки вместе с прокладками.
Сальник шаровой опоры демонтируется путем выкручивания болтов.
Выпрессовывают шкворни, используя специальное устройство, и снимают кулачный корпус.

Смазка в поворотном кулаке обязательна

При возникновении необходимости разобрать поворотный кулак, не снимая при этом передний мост, выполняют следующие действия:

под задние колеса машины подставляют колодки;
при помощи домкрата приподнимают колесо на той стороне, где будет выполняться разборка;
выполняют процедуры, перечисленные в пунктах 2-10;
скручивают гайки, крепящие рычаг поворота, или болты, крепящие верхнюю накладку корпусного шкворня, демонтируют накладку или рычаг, в том числе и регулирующие прокладки;
аналогично снимают нижнюю накладку;
скручивают болты, крепящие сальник шаровых опор;
выпрессовывают шкворни и демонтируют кулачный корпус.

Чрезмерный свободный ход

Данная проблема налицо, когда свободный ход руля Буханки превышает 40 мм, при условии измерения непосредственно на ободе баранки.

Причины

Затяжка болтов, фиксирующих картер к кронштейну лонжерона, ослабла.
Недостаточно сильно затянута гайка фиксации сошки.
Сбой регулировки либо чрезмерный износ элементов затяжки подшипников червяка.
Сбой регулировки либо чрезмерный износ элементов зацепления роликов и червяка.
Слабая затяжка конусов шаровых пальцев.
Слабая фиксация рычагов поворотных кулаков.
Чрезмерные зазоры в шарнирных соединениях рулевых тяг.
Чрезмерные зазоры в заделке концов рессор (передняя ходовая).

Особенности конструкции

Картер моста состоит из неразъёмного литого картера главной передачи, запрессованных в него кожухов (чулков) полуосей и штампованной крышки картера.

Отсутствие разъёма в поперечной плоскости моста придаёт конструкции высокую жёсткость, ненагруженность соединения крышки и картера уменьшает вероятность течи по стыку, а размещение главной передачи и дифференциала в едином картере обеспечивает высокую точность зацепления и более благоприятные условия для работы подшипников.

Благодаря всем эти особенностям конструкции реальный ресурс мостов значительно возрос. Кроме того, теперь для доступа к главной паре и дифференциалу не надо его снимать и «половинить» – достаточно просто снять крышку.

Для уменьшения коробления ведомой шестерни при её термообработке и, как следствие, снижения шумности, повышения надёжности и долговечности главной передачи была увеличена на 8 мм толщина «подложки» ведомой шестерни.Однако, эта мера привела к изменению левой чашки дифференциала. Но, новый дифференциал можно будет использовать на прежних одноступенчатых мостах с разъёмным картером при условии установки на шипе чашки кольца-компенсатора.

Мосты «Спайсер» унифицированы с одноступенчатыми мостами старой конструкции ещё по целому ряду деталей. Это подшипники дифференциала, полуоси заднего моста и практически все детали ступичных узлов. Передний подшипник с двойным уплотнением (469-2307086-03) и новая двукромочная манжета фланца ведущей шестерни унифицированы с аналогичными деталями П-образных («военных») мостов производства ОАО «УАЗ».

Что касается передних ведущих и управляемых мостов, то здесь, кроме вышеизложенных моментов, следует отметить новые шарниры равных угловых скоростей (ШРУС) типа «Бирфильд», которые гораздо долговечнее шарниров старой конструкции («Вейс»). В настоящее время такими шарнирами комплектуется все мосты типа «Спайсер» и «Тимкен». Нелишне будет напомнить, что для смазывания шарниров «Бирфильд» используется специальная смазка ШРУС-4, которую нужно закладывать не во всю внутреннюю полость поворотного кулака, как раньше, а только в сам шарнир. Применение смазок другого типа, в том числе традиционной «Литол-24», недопустимо. В процессе эксплуатации добавление смазки в шарнир не требуется. Внутренняя полость поворотного кулака по прежнему заполняется смазкой «Литол-24».

Главная передача: 1 – болт; 2, 33 – пружинные шайбы; 3 – ведомая шестерня; 4, 24 – полуоси; 5 – регулировочное кольцо; 6, 22 – подшипники; 7 – распорная втулка; 8 – наружная обойма наружного роликового подшипника; 9 – роликовый подшипник; 10 – упорное кольцо;11 – сальник; 12 – отражатель; 13- фланец; 14 – шайба; 15 – гайка;16 – картер моста; 17 – регулировочное кольцо ведущей шестерни; 18 – наружная обойма внутреннего роликового подшипника; 19 – внутренний роликовый подшипник; 20 – маслоотражательное кольцо; 21 – вал с ведущей шестерней; 23 – регулировочная гайка подшипников дифференциала; 25, 39 – правая и левая части корпуса дифференциала; 26 – болт; 27, 40- опорные шайбы шестерней полуоси; 28, 43 – шестерни полуоси; 29, 45 – оси сателлитов дифференциала; 30, 41, 44, 46 – сателлиты дифференциала; 31, 38 – крышки подшипников дифференциала; 32 – фиксатор регулировочной гайки подшипников дифференциала; 34, 36, 37 – болты; 35 – крышка картера главной передачи; 42 – прокладка крышки картера главной передачи

Выпускаемые имеют передаточное число 4,111 (37:9) или 4,625 (37:8). Мосты с передаточным числом 4,111 устанавливаются в основном на автомобили с бензиновыми двигателями, а с передаточным числом 4,625 – на автомобили с дизельными двигателями.

Особенности

Стоит отметить несколько интересных особенностей данного автомобиля. которые будет интересны тем, кто впервые садится за руль легендарного УАЗика. Например, переключатель света у данной машины расположен в ногах в виде специальной педали. Насколько это удобно при вождении, судить не будем, предоставим это тем, кто уже водил УАЗ-469. Электросхема этого автомобиля также полна множества интересных особенностей, которые изящны в своей простоте. Датчики уровня и давления масла, например, шли напрямую к приборной панели и аварийному индикатору, минуя блок предохранителей и прочие элементы. Это позволяет ремонтировать автомобиль буквально «на коленке», находясь где угодно. Не зря 469-й до сих пор ценится у военных. При ремонте УАЗ-469 электросхема им даже не нужна.

Основные функции поворотного кулака в автомобиле

Всем известно, что вращение колес в машине УАЗ “Патриот” воспроизводится при помощи рулевого механизма. Ведущие оси являются передатчиком крутящего момента от трансмиссии к ступицам, которые совместно с подшипниками расположены в поворотном кулаке. Перемена поворотного угла колес выполняется с помощью соединения кулака с шарнирными компонентами подвески. Рулевой кулак выполняет функцию изменения угла наклона передних колес. То есть, проще говоря, если бы не было такого механизма, машина могла бы ехать только прямо, не имея возможности повернуть.

А также, этот агрегат выполняет некоторые функции:

Способность присоединения колеса с помощью ступицы с компонентами подвески.
Крепление ступицы колеса к изделию.

Несмотря на то, что рулевой кулак – это один из менее износливых частей машины, нарушение его деятельности носит временный характер , так как при неосторожной эксплуатации он может выйти из строя. В некоторых случаях защитная крышка может дать трещину, открывая доступ пыли и грязи внутрь

Неисправности стартера и методы их устранения

Существуют типичные поломки, при которых есть определенная технология устранения неисправностей. Предлагаем владельцам этой популярной модели готовые решения по ремонту.

При включении стартера якорь не вращается

Причина поломки	Методы ремонта
Щетки не контактируют с коллектором	Снять стартер с двигателя. Осуществить полную разборку. Устранить причину неисправности.
Нет контакта в переключателе тягового реле	Открутить электрические провода от стартера. Снять крышку переключателя с контактами. Подгоревшие контакты тщательно зачистить. Если контакты слишком подгорели, повернуть крышку на 180°.
Разрушены соединяющие контакты тягового реле либо внутри стартера	Демонтировать стартер и сдать в мастерскую для осуществления профессионального ремонта.
Нет стойкого контакта замка зажигания на клемме «В»	Проверить электрическую цепь контрольной лампой. Для этого подсоединить лампу к контакту «С» и массе. Если на контакте «С» отсутствует напряжение во включенном положении замка зажигания, его необходимо заменить на новый.
Обрыв обмотки, подгорание контактов добавочного реле	Проверить электрическую цепь контрольной лампой. При включении стартера контрольная лампа, подключенная к контакту «К» дополнительного реле и массой, должна загораться. Если этого не происходит, следует разобрать реле и зачистить контакты.
Клинит якорь внутри втулки катушки электромагнита	Якорь стартера, втулку и реле очистить от грязи, промыть в чистом керосине. Если тяговое реле смещено относительно стартерного рычага, необходимо сдать их в мастерскую для профессионального ремонта.

После пуска двигателя стартер не выключается

Причина поломки	Методы ремонта
Отсутствие контакта между зажимами, в частности, на АКБ.	Подтянуть прижимные болты, проверить цепь электроснабжения.
На валу якоря клинит привод.	Демонтировать стартер, устранить причину.
На тяговом реле либо на дополнительном реле спеклись контакты выключателя.	Устранить поломку либо осуществить замену реле.

Эксплуатация

Отопитель состоит из радиатора отопителя, вентилятора и распределителя потоков воздуха, расположенных в одном корпусе. Подача воздуха осуществляется на стекло и в ноги водителя и пассажиров. Ускоренный прогрев салона достигается за счет новой конструкции отопителя повышенной мощности с увеличенной циркуляцией воздуха по салону, а также за счет увеличенной циркуляции охлаждающей жидкости через радиатор отопителя. Надежный обдув ветровых стекол для устранения обледенения и запотевания достигается за счет более высокой температуры и скорости воздуха обдувающего стекла. Хороший обдув ног водителя и пассажиров. Удаление влаги, попадающей через воздухозаборник, достигается за счет специального стыковочного фланца отопителя, позволяющего отводить влагу через отводную трубку. Попадание влаги в радиатор и вентилятор отопителя даже во время дождя не происходит.

Режимы работы:

Отопитель может работать как в режиме забора свежего воздуха, так и режиме рециркуляции воздуха. При работе в режиме рециркуляции воздуха ускоряется прогрев салона, а также поддерживается более высокая температура воздуха в салоне при низких наружных температурах воздуха и более высокий температурный режим двигателя. Для перехода отопителя в режим рециркуляции нужно открыть заслонку рециркуляции. При режиме работы отопителя в режиме наружного воздуха нужно закрыть заслонку рециркуляции и открыть крышку люка воздухозаборника.

Управление:

Управление отопителем осуществляется с блока управления, состоящего из трех режимного переключателя вентилятора и трех рычагов, расположенных на консоли под панелью. На консоли имеется место для установки прикуривателя и пепельницы, а также для установки дополнительных клавиш. Регулировка теплопроизводительности осуществляется дистанционно краном управления отопителя, а также за счет изменения производительности вентилятора.

Правила эксплуатации

Специального ухода в процессе эксплуатации отопитель не требует. Руководствуйтесь инструкцией по обслуживанию автомобиля.
При сезонных работах необходимо проверить крепление отопителя, продуть радиатор отопителя воздухом для удаления из сердцевины радиатора пили и попавших листьев, проверить крепление шлангов подвода охлаждающей жидкости.

Блок управления отопителем

Переключатель вентилятора отопителя (увеличение оборотов по часовой стрелке).
Рычаг управления краном отопителя (влево – закрыт, вправо – открыт)
Рычаг управления рециркуляцией воздуха (влево – открыт, вправо – закрыт)
Рычаг управления распределением потоков воздуха (влево – в ноги и на стекло, вправо – на стекло)
Место для дополнительной клавиши.

Установка Установка 2 Внимание! Данный товар изготавливается под заказ. Срок изготовления — 1 месяц

Особенности электрооборудования

Модель УАЗ 31512 также подвергалась модернизации. Поэтому, принято различать автомобили по году выпуска:

До 1994 года;
После 1994 года.

Электрическая схема модели 31512 до 1994 года

У них есть различия, связанные с разными силовыми агрегатами и установкой новой панели приборов. При замене узлов и агрегатов своими руками на новые (модифицированные), следует руководствоваться датой, когда подобные узлы начали устанавливать на автомобиль, и применять «правильную» электросхему для соединения электронных компонентов.

Фото схемы соединений фар

В частности, немало вопросов вызывают различия в схеме подключения головного света

Цена переоборудования невысока, важно лишь не только купить компоненты, но и правильно их подключить:

На моделях первых выпусков ставили ножные переключатели света – П39;
На последующие – П53;
Отличия в герметичном корпусе, все остальные характеристики одинаковы.

Фара головного света УАЗ 31512

Зато есть различия в схеме подключения:

Модифицированные фары запитаны на ножной переключатель;
Немодифицированные – через центральный переключатель;
У немодифицированных обе лампы запитаны друг от друга (правая от левой). Если свет не горит при исправной лампе – следует проверить провод между ними;
У модифицированных каждая имеет свой провод от источника электричества.

Блог про Уаз

Электрооборудование автомобилей Уаз Хантер моделей 315195-023, 315195-123, 315195-025, 315195-125, выпуска до 2010 года, в основном, выполнено по однопроводной схеме. Отрицательные выходы потребителей соединены с кузовом автомобиля, который выполняет функции второго провода. Номинальное напряжение в бортовой сети — 12 Вольт. Схема электрооборудования представлена ниже.

Электрические цепи системы управления двигателем выполнены по многопроводной схеме и соединены с массой автомобиля только через электронный блок управления. Для коммутации основных цепей автомобиля служит комбинированный замок зажигания, включающий в себя контактную часть и механическое противоугонное устройства с замком.

Выключатели наружного освещения и фар противотуманного света, переключатель режимов работы электровентилятора отопителя расположены на консоли под панелью приборов. Выключатели дальнего света фар, указателей поворота, стеклоочистителя и стеклоомывателя объединены в блок подрулевых переключателей. Электропотребители большой мощности включаются через отдельные электромагнитные реле.

Схема электрооборудования Уаз Хантер моделей 315195-023, 315195-123 с двигателем ЗМЗ-409 и системой электронного управления впрыском топлива и зажиганием с блоком управления МИКАС-7.2.

Схема электрооборудования Уаз Хантер моделей 315195-025, 315195-125 с двигателем ЗМЗ-409 и системой электронного управления впрыском топлива и зажиганием с блоком управления МИКАС-7.2.

Особенности эксплуатации электрооборудования Уаз Хантер.

— Любые работы с электрооборудованием автомобиля должны проводится только при отключенной аккумуляторной батарее. — Отсоединять или подсоединять аккумуляторную батарею можно только при выключенном зажигании.

— При проверке цепей электрооборудования запрещается замыкать на массу провода, проверять исправность цепей «на искру», так как это может привести к выходу из строя элементов электрооборудования.

— Запрещается применять предохранители, не предусмотренные конструкцией автомобиля или рассчитанные на больший ток, и проволоку вместо предохранителей.

— При замене предохранителей запрещается использовать отвертки и металлические инструменты, поскольку это может привести к короткому замыканию в цепях электрооборудования.

— Запрещается отсоединять аккумуляторную батарею при работающем двигателе во избежание выхода из строя регулятора напряжения и элементов электронного оборудования автомобиля.

— Чтобы не вышли из строя диоды выпрямительного блока генератора, запрещается на автомобиле проверять их мегомметром или контрольной лампой, питаемой напряжением более 12 Вольт, без отсоединения проводов от генератора. — Не касайтесь элементов системы зажигания и высоковольтных проводов на работающем двигателе.

— Проверять сопротивление изоляции обмотки статора генератора повышенным напряжением необходимо на генераторе снятом с автомобиля, при отсоединенных от диодного блока выводах обмотки статора.

— При проведении электросварочных работ на автомобиле необходимо отсоединять провода от клемм аккумуляторной батареи и выводов генератора и блока управления двигателем.

— Не прокладывайте провода низкого напряжения в одном жгуте с высоковольтными. — Регулярно очищайте от окислов и грязи клеммы аккумуляторной батареи и наконечники проводов.

— При подзарядке аккумуляторной батареи с помощью зарядного устройства отсоедините провода электрооборудования автомобиля от клемм аккумулятора.

Историческая справка

Традиционно УАЗ 469 выпускался в двух вариантах:

Грузопассажирская версия — 7 мест и 100 кг багажа;
Командирская версия – 2 места для пассажиров и 600 кг багажа.

Отраслевая нормаль 1945 года

Согласно старой системы классификации автотранспорта, действовавшей с 1945 года, УАЗ 469 выпускался под данным именем, используя буквенно-цифровое название:

Буквенная аббревиатура УАЗ расшифровывалась как Ульяновский автозавод;
469 – порядковый заводской индекс, присваиваемый самим предприятием своим моделям и разработкам.

Отраслевая нормаль 1966 года

Хотя на момент выпуска автомобиля УАЗ 469 (1972г) была принята новая отраслевая система классификации (отраслевая нормаль ОН 025270-66), автозавод продолжал использовать название по старому нормативу.

Однако, в 1985 году автопроизводителя заставили изменить название, согласно действующих требований:

автомобилю был присвоен четырехзначный номер — 3151;
согласно новой системы, автомобиль может называться в документации как УАЗ 3151.

Все дальнейшие модификации и новые модели автозавод именовал согласно действующих нормативов. В частности, появившийся в 2005 году УАЗ Патриот, согласно отраслевой классификации, получил «правильное» обозначение — УАЗ-3163. Для большей идентификации заводская инструкция содержала оба названия.

Характеристики

Несмотря на простоту, УАЗ-469 уже в те годы имел два топливных бака и отличную проходимость. Преодолевать броды, препятствия и плохие дороги на данном внедорожнике можно было без всяких доработок, но сегодня все большую популярность набирает тюнинг различных УАЗов, в том числе и модели 469. Любители оборудуют автомобили увеличенными колесами с грязевой резиной, поднимают автомобиль и ставят более мощные моторы. Правда, при последнем варианте вся простота конструкции отходит на второй план, ведь приходится полностью переделывать всю электропроводку автомобилей. Тем не менее популярность машины только растет.

Устройство переднего моста УАЗ Патриот

Передняя ось автомобиля УАЗ патриот состоит из:

Редуктора;
Корпуса;
Двух полуосей;
Кожухов полуосей;
Поворотных кулаков;
Кронштейнов крепления пружин и амортизаторов.

Редуктор

Редуктор переднего моста автомобиля состоит из главной передачи и межколесного дифференциала. Главная передача выполнена в виде двух шестерен. Ведущая шестерня имеет небольшой размер и установлена на вал привода. Ведомая шестерня увеличена в размерах, что позволяет понизить крутящий момент, передаваемый к колесным механизмам. Зубья шестерен выполнены под углом. При работе узла зубья шестерен не ударяются друг от друга. Это снижает уровень шума во время движения автомобиля.

Внутри ведомой шестерни редуктора переднего моста установлен межколесный дифференциал. При повороте машины он позволяет колёсам одной оси вращаться с разной скоростью. Межколесный дифференциал выполнен в виде конических шестерен, установленных на двух осях. Шлицевая часть полуосей входит в механизм межколесного дифференциала.

Поворотные кулаки

Отличительной особенностью переднего моста является наличие поворотных кулаков. Они необходимы для управления автомобилем. Для передачи крутящего момента к колесным механизмам независимо от угла их поворота производитель оборудовал полуоси ШРУСом.

Корпус

Схема переднего моста УАЗ Патриот подразумевает наличие цельнометаллического корпуса, образующего картер редуктора. Для обеспечения герметичности картер редуктора закрывается крышкой. Она устанавливается на болты. В месте соединения крышки с картером редуктора устанавливается прокладка. Со стороны колёсных механизмов в корпус редуктора запрессованы кожухи полуосей.

Что может случиться с поворотным кулаком

Поворотный кулак — одна из самых долговечных деталей автомобиля, однако и его повреждение – вопрос времени. Если поворотный кулак выходит из строя — его замена является лучшим вариантом решения проблемы.

Чаще всего трескается защитный кожух и внутрь него попадают пыль и песок, отчего шкворневый узел довольно быстро начинает изнашиваться. При профилактических осмотрах обязательно нужно проверять целостность кожуха.
Иногда на нем появляются потеки масла, показывающие, что стык сальника с полуосью неплотный. В этом случае меняется сальник на новый.
При регулярной эксплуатации автомобиля на бездорожье (нужно учитывать, что буханка все-таки внедорожник) шкворневой узел довольно быстро изнашивается, отчего в подвеске появляются зазоры и в автомобиле наблюдается увеличение люфта колеса, приводящее к нестабильности рулевого управления. Если во время движения буханки по неровному рельефу слышны характерные стуки, значит кулак требует замены.

Ремонт поворотного кулака потребуется в случае:
