Bmw 3 серии в кузове е46

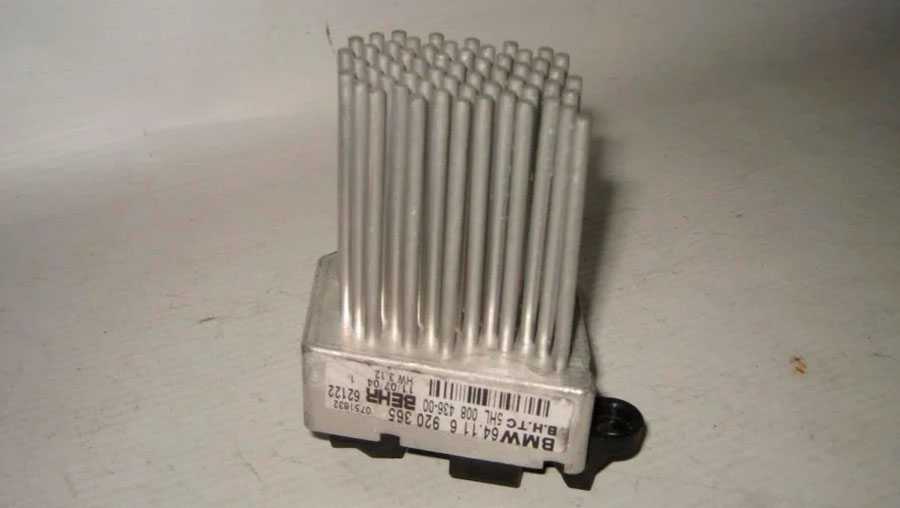

Дополнительные резисторы

Этот раздел будет актуален для владельцев BMW E46, у которых кондиционер в комплектации автомобиля не предусмотрен. Тут используются дополнительные резисторы, определяющие скорость вращения вентилятора отопителя.

Если вентилятор на одной или нескольких скоростях не вращается, хотя в других режимах работает, то причина точно в наборе сопротивлений. Бывает и так, что электровентилятор включается только в режиме максимального обдува. Тут ремонтировать сопротивления бессмысленно. Необходимо купить новую запчасть и установить её.

Чтобы заменить дополнительные резисторы, потребуется добраться до самого вентилятора, снять крышку и отключить разъёмы. Далее открутить крепления резисторов от электровентилятора. Сборка выполняется в обратной последовательности.

Почему на БМВ ломается система охлаждения?

О повышенном расходе антифриза на авто БМВ предупреждает датчик на приборной панели, который может отключаться после прогрева двигателя или доливки. Другие признаки утечки рабочей жидкости из системы охлаждения — это:

  • После авто на дороге или в гараже остаются мокрые пятна.
  • Из выхлопной трубы идёт белый дым.
  • При запуске или остановке двигателя слышатся «булькающие» звуки.
  • В салоне авто запах антифриза.
  • В картере повысился уровень моторного масла.

При внимательном осмотре свежие потеки можно найти на блоке двигателя, который желательно периодически чистить. Следы ОЖ обнаруживаются также в местах соединения патрубков и шлангов.

Диагностика и устранение неисправностей

Поиск места утечки антифриза — занятие непростое. Диагностика системы охлаждения осуществляется по-разному — используемые методы в значительной мере зависят от уровня оснащенности автосервиса (или гаража). Начать рекомендуется в проверки мест соединений патрубков, шлангов, уплотнительных прокладок с протиркой их чистой тканью. На ней остаются следы от антифриза — этого не стоит пугаться.

Также можно диагностировать поломку путем добавления в ОЖ красящего пигмента, видимого в УФ‐лучах, с последующей прессовкой системы. Утечка рабочей жидкости обнаруживается при освещении моторного отсека специальной лампой.

  • Ремонт системы охлаждения в подавляющем большинстве случаев предполагает замену дефектных деталей и узлов:
  • Расширительного бачка и пробки при выявлении трещин.
  • Насоса охлаждающей жидкости и уплотнительной прокладки.
  • Программируемого термостата (с перепрошивкой ЭБУ или без нее).
  • Прокладки головки блока цилиндров с предварительным ее демонтажем.
  • Основного радиатора, теплообменника и клапана печки салона.

В автомобилях BMW нужно использовать только те охлаждающие жидкости, которые рекомендует производитель. Игнорирование требований производителя может привести к серьезным поломкам и отказу в гарантийном ремонте машины.

Порядок работы

Клапаны печки на БМВ Е34 и Е39 крепятся не в салоне, а в подкапотной части машины. Поэтому первым делом нужно будет дождаться, когда остынет двигатель, и открыть капот.

На БМВ Е34/Е39 устанавливаются клапаны с двумя катушками

Читать также: Как в dead space 3 убить паука

Чтобы отремонтировать клапаны, необходимо будет их полностью снять с автомобиля:

Отключить от устройства фишку подачи электроэнергии.

Ослабить три хомута патрубков, которые подведены к клапанам.

Отсоединить патрубки от клапанного механизма и сразу же закрыть сливные отверстия, чтобы избежать утечки антифриза.

Далее выкрутить Torex-ключами три гайки в кронштейне и снять корпус клапанов.

Снятие корпуса с клапанами производится за 5 минут — необходимо отсоединить подводящий штекер и патрубки с охлаждающей жидкостью

После этого можно приступать непосредственно к ремонтным работам. Основной проблемой клапанов на БМВ Е34 и Е39 является износ манжет после попадания на них капель антифриза. Резиновые уплотнения быстро разлагаются из-за воздействия химической жидкости, в связи с чем засоряются каналы клапанов, а это приводит к неполадкам в работе печки.

Блок клапанов разбирается довольно-таки просто:

Корпус состоит из двух частей, которые соединены шестью винтиками. Винты можно открутить обычной отвёрткой, главное — сразу же отложить их в сторону, чтобы не потерять.

Половинки корпуса аккуратно разъединяются, очень важно при этом не разорвать провода внутри. Потребуется вычистить из корпуса весь старый герметик

Далее необходимо распаивать катушки — без этого невозможно будет добраться до «внутренностей» устройства.

После чего клапанный механизм можно быстро разобрать на составные части. Все они вытаскиваются друг из друга или же выкручиваются ключами. Сложностей в разборке клапанов у вас не должно возникнуть.

Необходимо очистить от грязи все детали — резинки и прочие уплотнители сразу можно выбросить, если от них что-нибудь вообще осталось.

Ремонт клапанов подразумевает чистку всех деталей устройства и замену резиновых прокладок. Собственно говоря, прочищать клапаны можно только сухой неворсистой тканью, чтобы не оставить грязи и ниточек на поверхностях деталей.

Шайбы устанавливаются на ножки грибков, резинки разного диаметра — на цилиндры и на катушки.

Самое важное — правильно припаять проводки от катушек, когда они будут устанавливаться на место. После чего можно собрать две части корпуса и закрутить их винтами

После чего можно собрать две части корпуса и закрутить их винтами.

По окончании работ рекомендуется нанести герметик на стыки двух половин и ту часть корпуса, в которой производилась пайка концевиков катушек.

Работу по замене износившихся деталей рекомендуется выполнять на ровной и чистой поверхности

Подключение штекера

Проверив сопротивление, можно подключать основной разъём, который подаёт на клапаны печки БМВ энергию. Перед подключением необходимо убедиться в том, что штекер находится в работоспособном состоянии:

нет следов деформации;

провод не повреждён.

Штекер легко входит в гнездо корпуса клапанов, для надёжности соединения место стыка также можно промазать герметиком.

Читать также: Антифриз g11 и g12 в чем разница

Для стабильной работы печки рекомендуется избегать многочисленных соединений проводов и изоленты — лучше всего сразу купить новый штекер с целыми проводами

После завершения всех работ рекомендуется сразу же проверить работоспособность печки в салоне. При нагревании мотора печка должна давать как холодный, так и горячий воздух — сообразно настройкам водителя.

Таким образом, ремонт клапанов печки БМВ Е34 и Е39 вполне возможно провести и самостоятельно. Единственное затруднение, которое может возникнуть в процессе работы, связано с применением паяльника. В остальном же как демонтаж клапанов, так и их разборка и замена деталей особых трудностей не вызывают.

Несмотря на высокую надежность автомобилей марки BMW, их владельцы обращаются в сервисные центры из-за естественного износа деталей. Часто причиной посещения СТО становится поломка отопительной системы. Как правило, это происходит из-за износа элементов или попадания внутрь влаги, пыли или грязи. В любом случае, своевременное обнаружение неисправностей и их устранение значительно продлит ресурс системы и позволит избежать дорогостоящей замены.

Ремонт клапанов печки BMW E34, Е39

Многие автовладельцы БМВ считают, что обслуживание машины — это задача узких специалистов СТО. Однако работа с клапанами печки салона не считается трудновыполнимой задачей. В большинстве случаев водитель может сам устранить дефект в работе клапанов.

Нормально работающая печка сразу же поддаётся настройкам температуры и интенсивности подачи воздуха в салон

Как понять, что клапанные механизмы вышли из строя

Ежедневно пользуясь печкой, водитель не может не заметить того, что устройство начало «как-то не так» работать. Первые признаки выхода из строя клапанов — это постоянный выход только горячего воздуха. Если печка не может «выдать» тёплого или холодного воздуха — значит, клапанные механизмы точно нуждаются в замене.

На моделях Е34 и Е39 существует ещё один признак неисправности клапанов — спустя 10–15 минут после запуска мотора из печки вдруг начинает дуть холодный воздух.

К тому же о сильном износе клапанов говорит и односторонняя работа печки: например, воздух дует только с одной стороны.

Ремкомплект клапанов

В свободной продаже в интернете, автомагазинах и рынках можно найти специальные ремонтные комплекты для восстановления работы клапанов печки. Как правило, в состав комплектов входит следующий набор изделий и деталей:

уплотнители из резины — 2 шт;

колечки с круглым сечением 26х2.5 мм -2 шт;

колечки с круглым сечением 18х3.0 мм — 2 шт;

металлические шайбы с диаметром 2.5 мм — 2 или 8 шт.

Благодаря ремкомплекту можно быстро произвести замену вышедших из строя частей клапанов

Для работы понадобятся инструменты:

Torex-набор ключей (входит в комплект инструментов, поставляемых вместе с автомобилем);

наждачная бумага мелкой зернистости;

отвёртка с плоским лезвием;

Если клапанные механизмы полностью вышли из строя, то придётся паять новые элементы, поэтому пригодится и стандартный паяльник.

MistX

https://www.bmwclub.ru/index.php?threads/remont-klapanov-pechki-e34.181663/

Ремонт насоса системы АБС на BMW E46 — бортжурнал BMW 3 series 1999 года на

Часто владельцы BMW E46 со временем начинают сталкиваться с одной и той же проблемой — не работает антипробуксовочная (АБС) и антиблокировочная (Антибукс) системы, и все, что с этимсвязано. Вот и я столкнулся с такой проблемой и начел рыться в инете что можно сделать с такой проблемой. Наткнулся на одну статью www.drive2.ru/l/288230376152154000/ где описывается что весь блок можно не снимать, а просто открутить чёрную коробку-мозги АБС вскрыть ее и просто пропаять контакты на насос, после чего все заработает

вот эти отмеченные контакты пропаять

насос

зазор между щеткой и коллектором составлял почти миллиметр

На фото они показаны уже после снятия моторчика

подшипник

Должно получится вот так

насос

Самые распространенные проблемы системы охлаждения BMW E36

Поделиться Твитнуть Pin Отпр. по эл. почте


В этой статье, мы попытаемся рассказать вам про самые распространенные проблемы системы охлаждения, с которыми встречаются владельцы BMW E36, особенно под капотом которых находятся двигатели m40 или m43. Вообще, многие знают, что радиатор, помпа и вообще полностью система охлаждения, весьма узкое место E36, особенно у моделей по старше. Не для кого не секрет, что при перегревании, BMW E36 просто начинает «тупить», если так можно сказать. Но дайте ей немного остыть и все наладиться, правда искоренив проблему прежде всего. Давайте рассмотрим ключевые проблемы с охлаждением: — Потеря охлаждающей жидкости. Эта проблема, в большинстве случаев касается моделей BMW, которым уже за 20-30 лет. Корень данной проблемы уходит в расширительный бачок и радиатор, которые со временем деформируется в местах крепления, где находятся резиновые уплотнители. В этом случае, мы крайне не рекомендуем начинать обмазывать все силиконом или герметиком. Есть только одно правильное решение: полная замена бачка и радиатора.

Конечно же, в случае если у вас радиатор уже дырявый или патрубок треснул, то жидкость также легко покинет систему. Определить проблему обычно легко: если под автомобилем есть следы — значит течет. Но вот если следов нет, а жидкость уходит, тогда вероятно проблемы внутри двигателя и лучше обратиться к мастеру, особенно если работает все хуже и хуже.

— Что может быть с печкой Легко можно определить по поведению печки, на сколько падает уровень антифриза. Чем меньше его — тем слабее работает печка. Весьма часто клинит клапан печки, не будем разбирать возможные причины, так как на самом деле их не мало. Но вот одно из решений, которое часто помогает — взять обычный молоток и простучать легонько по клапану. Если он засорился, возможно это поможет!

— Водяная помпа E36 Не редко, возникают проблемы прямо на стыке помпы и с двигателем. Все знают, что именно она является складом крыльчатки, которая потом разнесется по всей системе и может понести за собой разные проблемы. К примеру, были случаи, когда от термостата откалывалась пластмасса, которая ломала крыльчатку помпы, ну и уже дальше ясно что было. В общем, лучше всего не ждать до конца и менять водяную помпу иногда!

В заключении, советуем не доводит до предела систему охлаждения, особенно касается это E36 по старше. Чтобы не допустить проблем подобных, просто иногда присматривайтесь к работе и проверяйте на утечки.

Рекомендуемые сообщения

Одеть термостат на место 8. Проверить визуально целостность термостата 2. Залить воду в кастрюлю, опустить термостат в эту воду тока не полностью, а той частью которая должна срабатывать при повышении температуры до срабатывания — открывания термостата и посмотреть как открывается и открывается ли термостат.

Откручиваем крышку бачка 2.

2000 BMW E39 523i — Engine Cooling — How to bleed the cooling circuit

Откручиваем сливную пробку в радиаторе. Либо если есть какие-нить сложности снимаешь один конец нижнего патрубка радиатора нижний тонкий шланг 3.

Стоим курим — ждем пока сольется ОЖ Прокачка, способ намбер 1: Ставим на место радиатор если снимался , одеваем шланги на место и затягиваем хомуты, пробку расширительного бачка не закручиваем 2.

Устанавливаем печку на максимум регулятор на красную зону , а регулятор вентилятора в 1-ое положение минимальный обдув 3.

Приоткручиваем штуцер для прокачки на радиаторе и на термостате если есть так чтобы ОЖ вытекала не фантаном, а немного, чтобы видеть пузырьки воздуха 4.

Подвеска

Задний дифференциал передает крутящую нагрузку от двигателя через подрамник и в шасси – эта постоянная нагрузка и разгрузка ослабляют металлический лист вокруг опор заднего подрамника, вызывая его ослабление и отсоединение от шасси.

По сравнению с E36, задняя подвеска в E46 имеет поперечину на двух передних точках крепления подрамника – эта поперечина защищает передние точки крепления, тем самым уменьшая скручивающее действие на листовой металл. В результате, нагрузка в передней части подрамника передается на левую заднюю часть подрамника и вызывает трещины в листовом металле в этой области. Чтобы решить эту проблему, были разработаны комплекты для укрепления задней балки Е46, которые утолщают металл и распределяют нагрузку по большой площади.

Трещины на креплениях балки заднего моста исправляются специальным комплектом в критических областях на задней части пола

Для модельного ряда 46-х выпущенных с 8 мая 2004 года по 22 июня 2004 года – отверстия в ступице колеса в ободе могут быть слишком маленькими. В результате колесо может не соприкасаться с тормозными дисками должным образом, и, хотя болты колеса были затянуты с правильным крутящим моментом, болты колеса могут ослабнуть.

Выходной вал редуктора переднего моста

Передние мосты на полноприводных БМВ Е46 известны своими проблемами, особенно с внешними шарнирами приводного вала и гофрированным кожухом

Эти проблемы чаще появляются на автомобилях с пониженной посадкой, поэтому важно периодически обращать внимание на шарниры. Если вовремя заметить, достаточно заменить комплект гофрированного кожуха (внешней – 31607507402, который чаще всего может подарить неприятное настроение, и внутренний – 31607507403)

Если кожух порвался, существует высокая вероятность того, что соединение высохло и было загрязнено дорожной грязью или песком. В этом случае плотное соединение быстро изнашивается, и необходимо будет заменить всю ось.

Втулки заднего подрамника (балки)

Балка заднего моста получает много нагрузок в БМВ Е46 от бокового движения. Помимо самого подрамника, сайлентблоки принимают на себя большую нагрузку и впоследствии изнашиваются, что вызовет удары и характерный треск, и ускорит износ самого подрамника. Другими симптомами могут быть дискомфорт во время поездки от задней подвески и самопроизвольное увеличение угла наклона задних колес, что приводит к быстрому износу задних шин изнутри (даже после 40 000 км новые шины могут быть полностью изношены).

Помимо усиления подрамника, неплохо бы убедиться, что все сайлентблоки пригодны к использованию.

Бочкообразная задняя пружина

Задние пружины известны тем, что могут ломаются в нижней части. Это связано с тем, что вода и дорожная соль будут накапливаться в этой области и разъедать и ослабевать стальную пружину, вызывая ее разрыв в процессе сжатия. Задние пружины для моделей с задним приводом – 33531095736, и для полноприводных моделей – 33536756975.

Эластичная муфта

Вибрация, которая ощущается по кузову автомобиля, может указывать на изношенную эластичную муфту (26117511454) и промежуточную опору (26127501257) на ведущем валу. Основная функция муфты состоит в том, чтобы поглощать вибрацию, а когда она изношена, то передает вибрации по всему шасси автомобиля. Если муфту не менять, то фактически она начнет разрываться и может повредить фланец шестерни на дифференциале. Изношенные центральные подшипники будут нагреваться, и в последствии препятствовать свободному вращению приводного вала, а это чревато очень серьезными проблемами.
