Датчик температуры охлаждающей жидкости Volksvagen Passat B3

На автомобилях Volksvagen Passat B3 система питания и впрыска очень надёжны, доказательство этому годы эксплуатации и популярность наших автомобилей. Но всё же иногда возникают не большие отклонения от нормы расхода топлива и смесеобразования. Думаю, просто сказывается возраст автомобилей, качество топлива и банальная «чистота» подкапотного пространства.

У меня проблемы начались с того, что изменилась тяга двигателя, незначительно повысился расход топлива (на 1-2 литра), на «холодную» машина стала заводится иногда со второго раза, особенно при температуре ниже нуля, и «троить» при прогреве.

На моём двигателе ААМ, стоит во фланце один четырёх контактный ДТОЖ, на двигателях более ранних выпусков во фланце, устанавливались два-три, двох контактных ДТОЖ. Каталожные номера этих датчиков, маркировка (цвет) и на какие двигателя они устанавливаются, можно прочесть в конце статьи.

Итак,благодаря советам собратьям с форума VW и методом исключения обнаружил причину — 4-х контактный датчик температуры охлаждающей жидкости VAG № 357 919 501 A, с желтой полосой, (распиновка фишки 1-коричневый, 2-бело-коричневый, 3-серо-зелёный, 4-жёлто-красный — 1-3-ЭБУ , 2-4-приборка). Такого датчика найти не удалось — они давно сняты с производства (с 01.10. 2003 г). Поскольку показания датчика температуры передаются на «мозги» и, в итоге влияют на работу системы питания и смесеобразования двигателя, расход топлива, прогрев, запуск — хотел поставить оригинальный. Поиск в ЕТКА выдал замену: VAG № 6U0 919 501 B с синей полосой, устанавливается на Seat, Audi, Skoda. Поставил датчик VAG № 6U0 919 501 B с синей полосой «ELTH» производства Люксембург

, с уплотнительным резиновым кольцомVAG № N 903 168 02 – размер 19.6Х3,65. Теперь авто в норме, расход снизился до 7-8 л. в городском цикле, до 6-6,5 л. за городом, заводится с полпинка. Замена его несложная и занимает от 5 до 30 минут. Есть 2 способа замены. Первый — напрямую, занимает 2-5 минут, при этом потеряете до 200 грамм антифриза. Желательно делать эту операцию на холодную, чтобы не обжечься. И подготовить новый датчик (положить поближе) для быстрой замены:

отсоединить датчик от электропроводки
вытащить фиксирующую скобу
вытащить датчик и быстро заменить на новый
поставить фиксирующую скобу
подсоединить электропроводку

Второй способ замены — более аккуратный и без потерь антифриза, займет 20-30 минут:

открутить крышку расширительного бачка и слить антифриз из бачка
снять нижний патрубок с расширительного бачка и тоже слить антифриз в отдельную емкость
отсоединить датчик от электропроводки
вытащить фиксирующую скобу
вытащить датчик
протереть его место посадки
установить новый датчик (уплотняющее кольцо обязательно поставить новое, хотя многие оставляют старое на герметике)
подсоединить нижний патрубок на расширительный бачок
залить антифриз.

Заводим двигатель и проверяем: если все установлено правильно, течи быть не должно.

Двух контактные датчики температуры охлаждающей жидкости устанавливаемые на двигателях Фольксваген Пассат В3:

VAG № 025 906 041 A (синий) — датчик температуры охлаждающей жидкости (даёт показания на ЭБУ), устанавливается на двигателях PF, PB, RP, 1F, EZ, 2E, AAM, ABS, ACX, 1Y, RA, SB, ААА
VAG № 251 919 501 D (зел/чёрн) — датчик температуры охлаждающей жидкости для указателя температуры (даёт показания на указатель температуры, приборка), устанавливается на двигателях PF, PB, RP, 1F, EZ, 2E, AAM, ABS, ACX, 1Y, RA, SB
VAG № 251 919 369 B (красный) — термовыключатель подогрева впускного коллектора (ёж), устанавливается на двигателях RP, RF, EZ, 1F, ABN, ABS
VAG № 357 919 369 (зелёный) — термовыключатель, питание на биметаллическую пружину карбюратора 2е3, устанавливается на двигателях RF, EZ
VAG № N 903 168 02 — уплотнительное резиновое кольцо к ДТОЖ (размер 19.6Х3,65)

Как проверить и оттестировать ДТОЖ, график и таблицы, можно прочитать в статье «Проверка датчика охлаждающей жидкости Фольксваген Пассат В3»

Также по многочисленным просьбам пишу оригинальные каталожные номера фишек подключения к ДТОЖ:

VAG № 357 919 754 — 4-х контактная фишка на ДТОЖ
VAG № 037 906 240 — 2-х контактнфишка ДТОЖ

Если есть какие либо замечания или дополнения, прошу писать в комментарии.

Для того, что бы хоть как то помочь владельцам Фольксваген Пассат В3 в разных регионах мира, я откорректировал установки рекламы на сайте и теперь реклама больше привязана к тому региону где именно находится читатель, то есть Вы. Теперь Вы смело можете заходить по рекламе, что бы узнать цены на з/ч и аксессуары в Вашем регионе.

www.passat3.ru

Датчик температуры охлаждающей жидкости двигателя

Датчик температуры охлаждающей жидкости двигателя Фольксваген (видео), сокращённо ДТОЖ, очень важный датчик на двигателе, так как именно благодаря его показаниям ЭБУ управляет системой зажигания и смесеобразования двигателя.

Малейший сбой в ДТОЖ Пассат В3 и ЭБУ не корректно корректирует системы зажигания и смесеобразования, что сразу сказывается на работе двигателя: затруднённый запуск холодного/горячего двигателя, уменьшается приёмистость, увеличивается расход топлива, двигатель работает с перебоями, пропадает холостой ход.

Сейчас в продаже авто запчастей, есть много разных ДТОЖ, но я советую покупать и устанавливать только оригинальный датчик температуры охлаждающей жидкости, так как аналоги очень часто дают не корректные данные на ЭБУ и в результате двигатель не работает как положено, поэтому приходиться покупать снова и снова ДТОЖ.

На сайте есть статьи по ДТОЖ Фольксваген Пассат В3, как выбрать? как заменить? схема/распиновка ДТОЖ, проверка ДТОЖ.

Статьи и комментарии к этим статьям, всегда можно просмотреть кликнув по следующим ссылкам:

«Датчик температуры охлаждающей жидкости Volksvagen Passat B3»

«Проверка датчика охлаждающей жидкости Фольксваген Пассат В3»

Также хочу напомнить, что после любого вмешательства в электрооборудование двигателя, нужно сделать стартовую инициализацию, что бы ЭБУ переключился на заводские настройки по умолчанию и корректно принял показания заменённых или отключённых датчиков

«Стартовая инициализация ЭБУ Фольксваген Пассат B3»

Оригинальный датчик температуры охлаждающей жидкости двигателя VW Passat B3, VAG № 6U0 919 501 B с синей полосой «ELTH» производства Люксембург.

Устанавливается на двигателя:

VW — Passat B3, Passat B4, Golf III, Golf IV, Polo II, Polo III, Sharan I, Transporter IV, Caddy II

Skoda — Fabia, Felicia

Если есть какие либо вопросы или комментарии, прошу не стесняться и писать в комментарии.

Видео, датчик температуры охлаждающей жидкости двигателя:

Видео выложено с разрешения автора — https://www.youtube.com/watch?v=CJ9nn8z65PI

www.passat3.ru

Какое масло заливать в двигатель Volkswagen Passat B3

Вопросы, рассмотренные в материале:

Как работает датчик давления масла в Volkswagen
Что делать, если загорелась лампочка давления масла в Фольксваген
По каким причинам может гореть лампочка давления масла в VW

Любой современный автомобиль на приборной панели имеет множество сигнальных лампочек и индикаторов, уведомляющих водителя о возникших неисправностях в определенных узлах

На лампочки, которые горят красным цветом, нужно в первую очередь обращать внимание. Они сигнализируют о первостепенных проблемах, требующих быстрого устранения

В этой статье коснемся вопроса, почему горит лампочка давления масла у Фольксваген и что нужно предпринять, чтобы двигатель этого авто не вышел из строя.

Признаки, позволяющие определить неисправность датчиков

Неисправности релюшки датчика охлаждения на «Пассате Б3» могут быть следствием:

большого срока использования охлаждающей жидкости, снижения ее качества;
заводского брака ДТОЖ;
течи антифриза в местах установки датчиков;
неисправности электрооборудования;
выхода из строя термостата.

Симптомы неисправности датчиков водитель может увидеть при запуске и управлении автомобилем. При выходе из строя ДТОЖ, отвечающего за показатели температуры ОЖ, стрелка прибора может показывать неправильные значения. Также могут быть симптомы неправильной работы узлов автомобиля:

Холодный двигатель плохо запускается. После включения глохнет или работает только с подгазовкой. После прогрева проблем нет.
Проблемный пуск силового агрегата, который не успел остыть. Датчик посылает неправильные сигналы, и в двигатель поступает много топлива.
Повышенный расход бензина.
Вентилятор включается независимо от температуры двигателя.
При движении водитель ощущает рывки.
На холостом ходу повышаются обороты, они значительно превышают 1000 об/мин.

Водитель может столкнуться с ситуацией, когда датчик температуры охлаждающей жидкости «Пассат Б3» передает штатную температуру, стрелка находится в обычном положении, лампочка не загорается. Однако термостат вышел из строя или уровень ОЖ ниже нормы, поэтому автомобиль может закипеть, бортовой компьютер выдаст ошибку, двигатель заглохнет.

Замена датчика ДТОЖ. Источник фото: https://www.drive2.ru/l/464991714797422001/

В синем датчике температуры охлаждающей жидкости на «Пассат Б3» может быть неисправность из-за обрыва провода внутри или неплотно прилегающей клеммы, тогда ЭБУ двигателя выдаст ошибку, на мониторе загорится chek.

Где находится ДДМ на различных моделях мотора Volkswagen Passat

На разных моделях Volkswagen Passat устанавливались различные виды устройств для проверки давления. На сегодняшний день выпускаются ДДМ только для более современных двигательных агрегатов с маркировками AAM, ABS, EZ, RP, ABN, 1Y, SB, AAZ, 2E, KR и 9A. Причём для каждой конкретной модификации двигателя предназначается свой датчик:

одноконтактный датчик синего цвета, располагается в головке блока цилиндров, минимальное значение — 0.25 бар (VAG № 028 919 081 D);
двухконтактный датчик чёрного цвета, монтируется вблизи мотора на корпусе маслофильтра, диапазон работы от -.5 до 1.8 бар (VAG № 035 919 561 А);
одноконтактный белого цвета, располагается на корпусе масляного фильтра, максимальный показатель при эксплуатации — 1.8 бар (для VAG № 065 919 081 Е);
устройство с одним контактом серого цвета, монтаж — на фильтре у двигателя, значение работы — 0.9 бар (VAG № 068 919 981 А);
одноконтактный датчик с чёрным покрытием, фиксируется также на масляном фильтре, значение — 1.4 бар (для VAG № 068 919 081 D).

То есть в зависимости от вида мотора будет различаться и местоположение датчика давления масла. Чаще всего на современных моделях используются два датчика: один из них располагается на кронштейне, который идёт на масляный фильтр, а другой размещается на выходе из фильтра. Такая комбинация позволяет добиться максимального считывания актуальной информации о давлении в системе смазки.

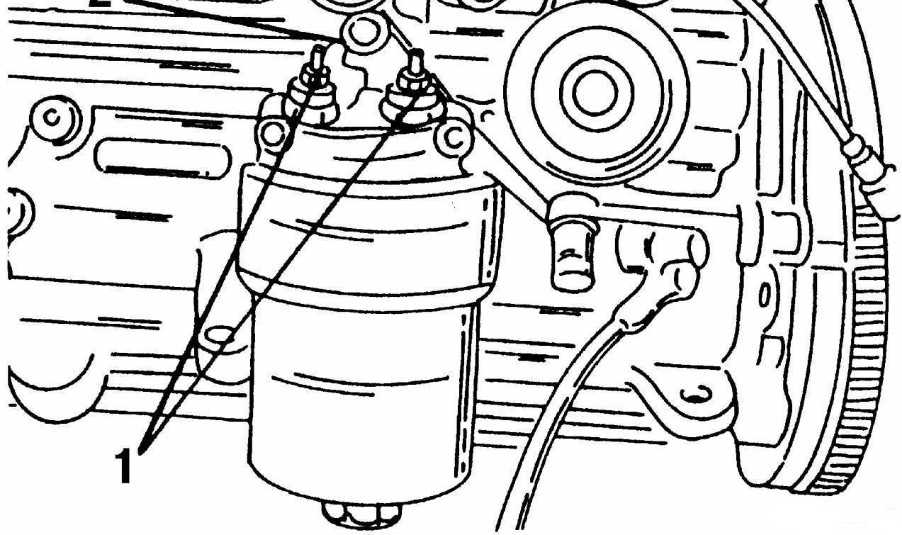

Оба устройства фиксируются на масляном фильтре

Система имеет возможность обрабатывать сигналы, поступающие сразу с двух устройств. Сами же датчики представляют собой выключатели, которые запрограммированы отключаться при определённом давлении масла. Оптимальные показатели из срабатывания:

для нижнего — менее 0.3 бар;
для верхнего — более 1.8 бар.

Один рассчитан на работу при низком давлении, другой при высоком

Владельцы «Пассатов» отмечают, что надёжность устойств в разных моделях моторов действительно долговечная. Однако если начинаются какие-либо проблемы с ДДМ (выход из строя, износ мембраны, замыкание в проводке), то потребуется много сил, чтобы выявить причину поломки:

Источник статьи: http://i-ride.ru/lajfhaki/morgaet-lampochka-davleniya-masla-na-folksvagen-2.html

Кратко о двигателе 2е

Если верить словам владельцев автомобилей Пассат Б3, то можно сказать, что этот автомобиль является воплощением мечты обычного спокойного водителя, который не прибегает к резким поворотам и проявлению агрессии во время движения. Действительно, авто имеет прекрасные динамические качества и хорошую трансмиссию. Но больше всего здесь тон задает двигатель 2е, который стал настоящим любимцем автовладельцев. Эти силовые агрегаты оснащены комплексной системой контроля двигателя «Digifant», которая была также произведена на базе концерна Volkswagen. Данная система включает в себя еще две подсистемы – управления углом опережения зажигания, а также систему управления впрыском топливной смеси. Управление обеими системами осуществляется при помощи работы контроллера, который представляет собой микро-ЭВМ. Подсистема, которая отвечает за управление впрыском топлива, разрабатывалась на базе прерывистого впрыска, в отличие от многих других моделей автомобилей Volkswagen, где устанавливалась система непосредственного впрыска.

Секреты подвески

Подвеска на модели установлена жесткая, недорогая в обслуживании. Здесь нет плавного хода, но управляемость можно спрогнозировать. Передняя подвеска имеет независимый характер. Рулевому управлению не помешает добавить гидроусилитель, что после 1991 года сделал сам производитель в штатном формате транспорта. Без гидроусилителя штурвал довольно тяжелый. Заменять частенько приходится сайлентблоки, пружины или амортизаторы, других проблем обычно не возникает.

О тормозной системе можно говорить только в положительном ключе. Анализируя технические характеристики Passat B3, можно сделать вывод, что автомобиль надежен, ремонтопригоден, имеет доступную стоимость.

Замена ДТОЖ

Если водитель видит симптомы неправильной работы системы в «Пассат Б3», то необходима проверка датчика температуры охлаждающей жидкости. Также нужно определить исправность термостата и уровень ОЖ в бачке.

Замена датчика охлаждающей жидкости. Источник фото: https://www.drive2.ru/l/456263791496137133

Датчик – это термистор, он имеет отрицательный коэффициент, с повышением температуры сопротивление падает. Значение данных приведены в таблицах, с которыми сверяются показатели проверки. Значения правильной работы легко найти в интернете.

После проверки работоспособности датчиков и выявления неисправных элементов можно самостоятельно произвести замену:

Приобрести новые датчики. Рекомендуется предварительно проверить их работоспособность.
Демонтировать неисправный элемент системы.
Установить ДТОЖ, заменить прокладку, проверить правильность установки клеммы соединения.

Цена каждого датчика «Фольксваген Passat Б3» не более 300 рублей. Элементы расположены в легкодоступных местах подкапотного пространства. Их самостоятельная замена не занимает много времени и не требует навыков. Выполнить ремонт может каждый автолюбитель, обладающий минимальным опытом устранения этой неисправности.

После установки необходимо проверить работоспособность системы охлаждения и показания на приборной панели в салоне автомобиля.

Типы и расположение масляных датчиков на «Фольксваген Пассат»

Линейка автомобилей «Фольксваген Пассат» выпускается с 1973 года. За это время в машине много раз менялись как двигатели, так и масляные датчики. Следовательно, расположение датчиков давления масла зависит как от года выпуска автомобиля, так и от типа установленного на нём мотора. Нередки случаи, когда водитель, отправившись в магазин за новым масляным датчиком, узнаёт, что датчики для его машины больше не выпускаются.

Основные типы масляных датчиков

На сегодняшний день в продаже можно найти датчики с маркировкой EZ, RP, AAZ, ABS. Каждое из этих устройств устанавливается только на определённый тип двигателя. Узнать, какой датчик требуется именно ему, автовладелец может из инструкции по эксплуатации машины. Устройства различаются не только по маркировке, но и по расположению, цвету и количеству контактов:

синий масляный датчик с одним контактом. Устанавливается рядом с блоком цилиндров. Рабочее давление составляет 0,2 бар, номер по каталогу — 028–919–081; Датчик 028–919–081 устанавливается на всех современных автомобилях «Фольксваген Пассат»
чёрный датчик с двумя контактами. Вкручивается непосредственно в корпус масляного фильтра. Рабочее давление 1,8 бар, каталожный номер — 035–919–561А; Чёрный датчик 035–919–561А на «Фольксваген Пассат» имеет два контакта
белый датчик с одним контактом. Как и предыдущая модель, устанавливается на масляный фильтр. Рабочее давление 1,9 бар, номер по каталогу — 065–919–081Е. Одноконтактный белый датчик давления масла 065–919–081Е устанавливается на «Фольксваген Пассат» В3

Расположение масляных датчиков

Практически на всех современных моделях автомобиля «Фольксваген Пассат» всегда используется пара масляных датчиков. Это относится и к модели В3. Там оба датчика находятся на корпусе масляного фильтра: один вкручен прямо в корпус, второй установлен на небольшом кронштейне, который располагается чуть выше фильтра. Подобная схема расположения датчиков очень хорошо себя зарекомендовала, поскольку даёт возможность получать самую точную информацию о давлении масла в моторе.

Когда давление масла в системе становится слишком высоким или слишком низким, один из датчиков отключается, а на приборной панели перед водителем загорается сигнальная лампочка. Нижний предел масляного давления — менее 0,2 бар. Верхний — более 1,9 бар.

Как работает система аварийного давления масла в Фольксваген

Схема работы данной системы принципиально одинакова во всех моделях Фольксваген, выпускаемых с начала 1980 годов. Обрабатываемые сигналы поступают с двух датчиков давления, также учитывается текущее число оборотов двигателя.

Оба датчика срабатывают при достижении определенного давления в масляной системе, в результате чего начинает гореть сигнальная лампочка.

Датчик нижнего порога в нормальном состоянии замкнут. Размыкание происходит, как только давление в системе достигает 0,3 бар. Данный элемент расположен на боковой стороне головки блока цилиндров со стороны щита двигателя Фольксваген. В соответствии со стандартом окрашен в коричневый цвет.
Датчик верхнего порога в норме разомкнут. Замыкание происходит, когда давление превышает отметку 1,8 бар. Датчик окрашен в белый цвет и размещается в кронштейне масляного фильтра.

Нижний и верхний пороги срабатывания имеют технологические допуски, равные соответственно ±0,15 бар и ±0,2 бар.

В отдельных моделях Фольксваген нормативные показатели верхнего порога могут различаться. К примеру, некоторые двигатели, устанавливаемые в новых модификациях автомобилей, содержат черные датчики, срабатывающие по достижении давления 1,4 бар.

Динамика использования инжекторного двигателя 2е

Специалисты советуют использовать в Пассат Б3 сочетание данного двигателя вместе с механической КПП. И это очевидно, поскольку такое использование позволяет автовладельцам существенно снизить топливный расход автомобиля, который при таком оснащении составляет 6,7 литра, учитывая смешанный тип вождения. Для сравнения, при использовании роботизированной коробки-автомат, расход топлива увеличивается примерно на 0,5 литра.

С данным двигателем стала гораздо и лучше и динамика езды на данном автомобиле. Автомобиль прекрасно маневрирует, достойно ведет себя при опережении попутных автомобилей, а также с таким мотором можно не заботиться о скоростном режиме автомобиля, потому что детали двигателя являются максимально устойчивыми к износу, и если немного переусердствовать со скоростью, пытаясь выжать из автомобиля все соки, то страшного совершенно ничего не случится.

Салон

Интерьер «Пассата» четвертого поколения имеет минимум отличий от внутреннего убранства B3: другие здесь только дверные ручки и обшивка да панель управления освещением. В остальном архитектура и оформление салона у автомобилей аналогичны: простой «щиток» приборов, массивная центральная консоль, продуманная эргономика.

Особенность Volkswagen Passat B4 – большой запас внутреннего пространства на обоих рядах сидений, удобные передние кресла и плоский задний диван, подходящий для троих человек. Багажник у автомобиля большой: 580 литров у седана с возможностью увеличения до 870 литров, у универсала показатель скромнее – 495 литров (максимально 1500 литров). Технические характеристики. «Пассат» 4-ой генерации изначально оснащался теми же моторами, что и предшественник. Бензиновую часть составляли двигатели объемом от 1.6 до 2.8 литров, выдающие от 72 до 174 лошадиных сил и от 125 до 240 Нм крутящей тяги.

Дизельную сторону формировали агрегаты объемом от 1.6 до 1.9 литров, отдача которых насчитывала от 68 до 80 «лошадей» и от 127 до 155 Нм тяги. В 1994-м силовая гамма несколько изменилась: появились бензиновые двигатели на 1.8-2.9 литров, производящие от 90 до 190 «кобыл», а также 110-мощный турбодизель объемом 1.9 литра. Сочетались агрегаты с «механикой» на пять ступеней или 4-диапазонной АКП, передним или полным приводом. В техническом плане VW Passat B4 отличий от «бэ-третьего» не имел: независимая передняя и полунезависимая задняя подвески, гидроусилитель рулевого управления, дисковые тормоза спереди и барабанные сзади (на продвинутых версиях – полностью дисковые).

Смерть проводке или как завести пассат б3 2Е — Сообщество «Volkswagen Club» на DRIVE2

Сегодня дело вновь двинулось в сторону моего пассата, который уже скоро год как стоит в ожидании ремонта.

Отогнали машину на буксире на СТО, там электрик быстро выявил обрыв проводки к ДХ на что он сказал иди домой, позвоню. Проходит не более 2-х часов, звонок… Список запчастей, пассата забирай, он не заводится. Почему не заводится? Да потому что бензонасос сдох и нет ни какой реакции от расходомера…

Дела не веселят, но как так? Скажите мне знатоки, когда включаешь зажигание, сзади гул насоса, если проиткрутить хомут на шланге топливном, то оттуда рвется струя бенза. Это разве не работает? А может просто опять реле отошло и он сделал такой вывод… Машину я еще не забирал, но щас нужны ваши советы!

1. Как работает машина с дохшим ДМРВ? И вообще работает ли она?2. Кат снят, соответственно и лямбда (Двиг 2E) провода все ободраны кроме одного, белого, а еще коричневый был на массе. Тут вопрос стоит по работе двига на холодную при отключенной лямбде, он же будет работать?3. Ситуация следующая, проводка явно сдохла, но не так критично что бы выкинуть машина на свалку, а теперь совет от знатоков, у кого ДХ подыхал как себя машина ведет? Она то у меня хоть и заводилась через раз, но работала просто катастрофически ужасно! Тупизмы такие что не описать, ехала, а потом если топку приубавить, все клин! Дать газу по новой это очередной хлопок из глушака. Да кстати думал кат забит, оказалось он уже пустой…

4. Вытаскивал и менял на новую распределитель, сказали нужно выставлять зажигалку по новой, скидывать ремень с ГРМ крутить по меткам и ТД. А нельзя просто поставить так как стоял старый?

Выручайте, я ее уже год не могу сделать, хоть и по професии техник механик… Позор…

Заменено уже: Катушка, распределитель зажигания, свечи, ВВ.

PS свечи черные!

www.drive2.ru

Неисправности двигателя

К сожалению, вечных и идеальных двигателей не бывает, и инжекторный 2е тому не исключение. Среди типовых неполадок и поломок в первую очередь стоит отметить частые подтекания масла из картера. Все дело в том, что при всей своей надежности и прочности узлов, разработчики не смогли сделать данный двигатель максимально герметичным. Поэтому по факту прохождения 15000-20000 км, или же во время замены масла, обязательно нужно осматривать двигатель на наличие сколов, трещин и других нарушений герметичности. Еще один пунктик в данном двигателе масляный фильтр.

Специалисты рекомендуют использовать родной масляный фильтр, и обслуживать автомобиль на бензине, маркировкой не ниже 95.

В России довольно сложно найти топливо, которое бы отвечало всем стандартам качества, а Пассат Б3 с данным двигателем оказался весьма нежен и восприимчив к некачественному топливу. И, как следствие, возникает преждевременное забитие масляного фильтра, увеличения топливного расхода и недостаточно эффективная работа системы питания.

Также среди типичных поломок данного двигателя следует отметить тот факт, что двигатель довольно-таки неустойчив при работе на холостом ходу или же малых оборотах. Эта проблема застает всех владельцев авто с этим мотором более усиленно вести подготовку к зимнему времени, утеплять его и подолгу прогревать автомобиль во избежание более серьезных неприятностей.

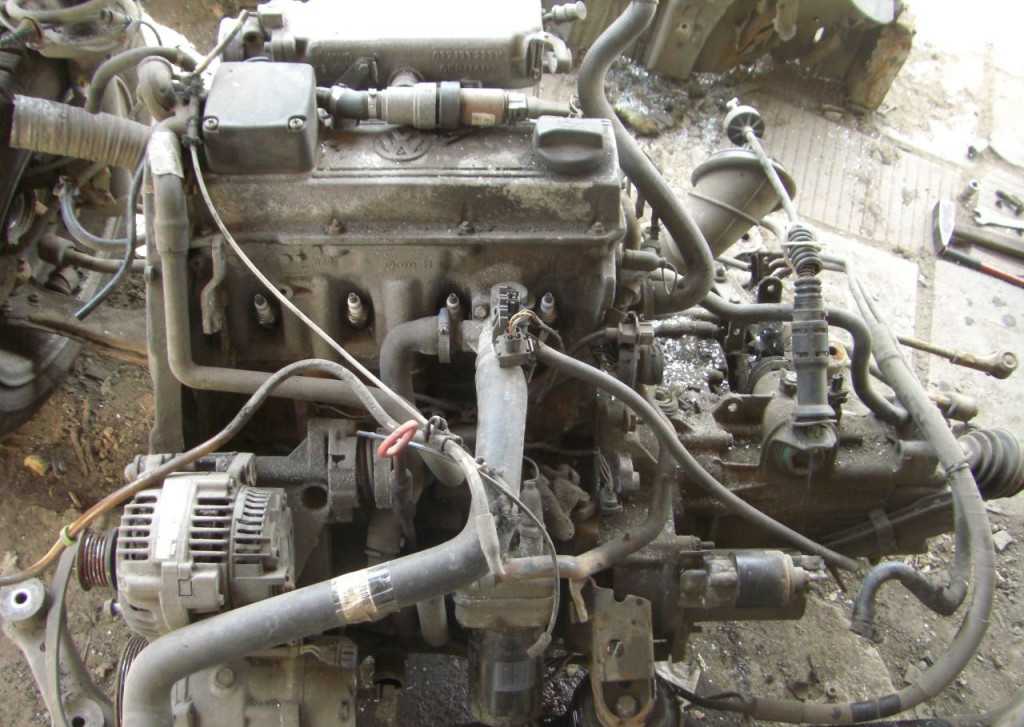

Двигатель 2e 2.0
