Замена заднего тормозного диска и тормозных колодок (для применения на моделе vw golf 4)

Задняя балка подвески автомобиля

Обратите внимание на углы установки, такие как схождение и развал, для проверки задней оси автомобиля. Обычно механики в автосервисах говорят, что задняя балка не регулируется

В большинстве случаев так и есть.
Ещё одна важная проблема — это коррозия задней оси. Известны случаи, когда в результате коррозии задней балки VW Golf или Jetta, и у того же Ford Focus рассыпались втулки (сайлентблоки) соединяющие балку с кузовом.
Изношенные сайлентблоки вызывают посторонние шумы. Признаки того, что сайлентблоки задней балки автомобиля вышли из строя являются звуки скрипа, стука и скрежета при езде по неровной дороге, в поворотах, на кочках и «лежачих полицейских».

Проверьте изоляторы (опоры) задних пружин на наличие повреждений и высыхание. Убедитесь, что нижние втулки стоек и верхние опоры амортизаторов не имеют признаков износа или не деформированы, и есть ли они вообще на месте.
Большинство конструкций с балкой можно отрегулировать путем установки прокладки между балкой и ступицей колеса. Некоторой корректировки углов таким образом можно добиться. Но, если ось с балкой на VW отрегулировать не удается и на стенде развал схождения регулировочные углы не соответствуют параметрам, то необходима замена всей задней балки автомобиля. Проверка установочных углов регулировки развала схождения фольксваген делается на стенде схождения развала. Это специальное гаражное оборудование автосервиса.

Демонтаж печки для ремонта/замены радиатора и заслонок

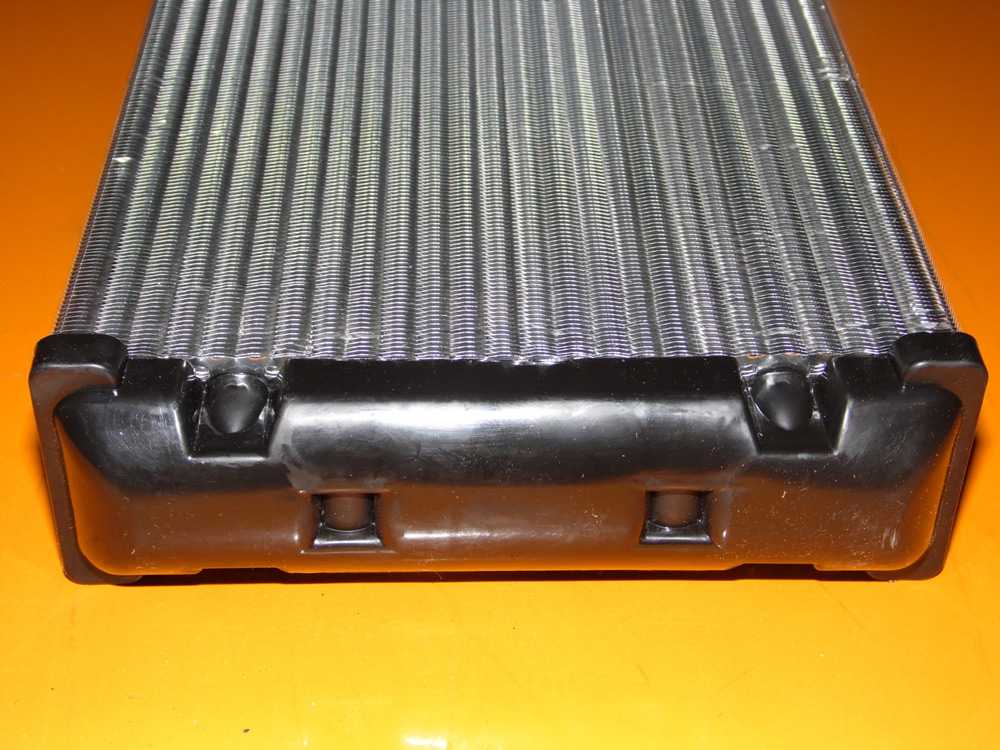

Замена радиатора печки Гольф 4 или его ремонт, а также восстановление заслонок сопряжены с полным демонтажем системы обогрева и вентиляции, т. к. иным способом получить к ним доступ нельзя. Процесс снятия отопителя на автомобиле Volkswagen Golf IV не слишком сложен и может быть выполнен руками самого владельца машины. Однако здесь все действия должны быть аккуратны и необходимо следовать приведённому ниже руководству.

Перед проведением демонтажных работ подготовьте следующие инструменты:

  • отвёртка крестообразная;
  • отвёртка плоская;
  • гаечные ключи на «6», «9», и «13»;
  • головки на «10» (глубокая) и «13»;
  • два удлинителя — длинный и короткий;
  • Набор ключей типа Torx.

Если всё необходимое готово, можно приступать к работе. Руководствуясь приведённой ниже инструкцией, вы сможете самостоятельно снять печку Гольф 4:

  1. Лучше всего сначала снять рулевое колесо — для этого необходимо поместить отвёртку в отверстие на его тыльной стороне и отодвинуть фиксаторы подушки безопасности. После её снятия остаётся открутить гайку в центральной части руля.
  2. Далее, опустите руль вниз, и вы сможете увидеть на нижней части панели приборов пластиковую накладку, сняв которую, получите доступ к двум винтам Torx — выкручивайте их.
  3. После этого нужно открутить расположенные в районе водительских ног девять винтов, на которых крепятся части пластикового кожуха. Там же находится боковая крышка предохранителей, которую необходимо снять с фиксаторов.
  4. Теперь снимаем кожух рулевого вала, открутив три винта Torx и четыре под крестовую отвёртку.
  5. Демонтируем перчаточный ящик так, как это описано выше в руководстве по замене электрического вентилятора печки.
  6. После этого извлеките карман над магнитолой и снимите саму магнитолу.
  7. Далее, следует демонтировать крышку блока управления отопителем, поддев отвёрткой пластмассовые фиксаторы, после чего снимаем блок переключения печки Фольксваген Гольф 4. Для этого нужно открутить четыре винта, а также отсоединить тросы и электрический разъём.
  8. Снимите центральную рамку — она держится на четырёх винтах.
  9. Теперь наступил черёд демонтажа самой центральной консоли путём выкручивания восьми винтов типа Torx. Для того чтобы снять, следует потянуть консоль на себя и немного вверх.
  10. Итак, консоль снята, и теперь нужно добраться до усилителя передней части, выполненного в виде толстой трубы и расположенного под панелью приборов. Для этого придётся снять поводки дворников, пластиковую облицовку лобового стекла и трапецию дворников вместе с электродвигателем. За мотором расположен болт на «13», на котором крепится усилитель. Также необходимо переместиться в салон и открутить ещё шесть таких же болтов.
  11. Отодвинув усилитель, вы сможете открутить шесть гаек крепления печки, вооружившись глубокой головкой на «10». Четыре гайки находятся со стороны двигателя под заглушками и ещё две — рядом с магистралями кондиционера.

Перед тем как снять корпус отопителя, не забудьте слить антифриз из системы охлаждения двигателя. Также необходимо отключить от радиатора печки шланги подачи охлаждающей жидкости.

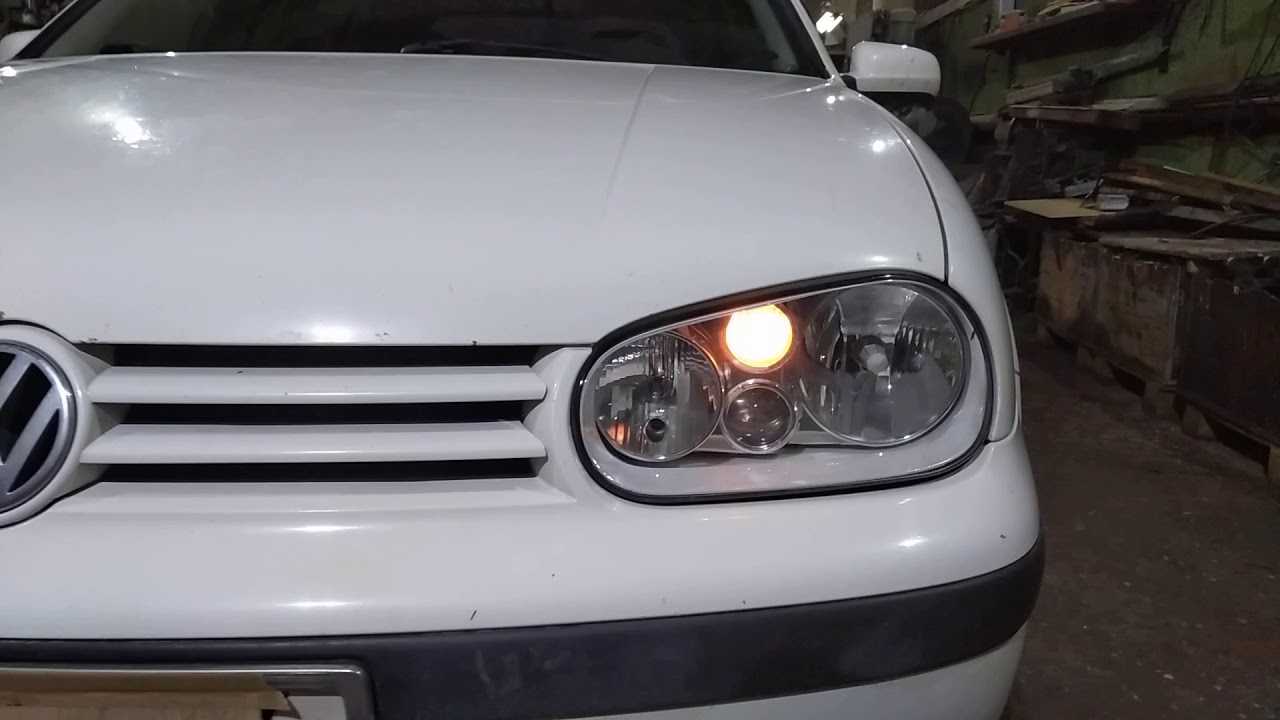

Габаритные огни

Они помогают обозначить корпус машины в тёмное время суток. В передние блок-фары устанавливаются галогеновые лампочки Гольф 4 5W5 или светодиоды. В фонари, расположенные на корме, ставят классику – лампы накаливания, срок которых недолговечен, а также LED-освещение.

  • Габаритная лампа в передней части авто находится под одним колпаком защиты с прибором дальнего света. Процедура замены детали простая: нужно отсоединить защиту, освободить фиксатор. Вытащив патрон, можно произвести замену.
  • Габаритные лампы задней части машины установлены в панели фонарей.

Для замены любой детали оптики VW Golf 4, находящихся на корме машины, нужно выполнить такие действия:

  1. Открыть багажное отделение.
  2. Изнутри за фонарями расположена защитная крышка, её следует открыть, открутив два стопора.
  3. Отключить разъём с электропроводкой.
  4. Нажав фиксаторы к середине, вытащить панель с лампами.
  5. Вынуть сгоревшую деталь и установить новую.
  6. Сборку задних фонарей Гольф 4 произвести в обратной последовательности.

Цена задних габаритных светодиодов начинается от 80 руб. Стоимость передних стояночных ламп галогенок – от 35 руб., светодиодов – от 15 руб. (капля). LED-комплект из 4 штук стоит 2150 руб.

Повороты и габариты Американка на VW Golf 4

Замены до 90 тыс.км

К своим 90 тысячам мой Гольф не имел ни одной крупной замены. Ветровое стекло и защиту днища я считать не буду — не все же «садятся» на пеньки в лесах и не всем «прилетают» камни в «лобовое».

Я регулярно меняла колодки — «родные» продержались у меня около 50 тыс.км, аналоги же ходят около 20 тыс.км. И один раз за это время поменяла тормозные диски.

Замену таких расходных материалов, как лампочки ближнего и дальнего света фар, масло, а также масляных, салонных и воздушных фильтров, я даже не считала.

На 78 тыс. км. пришлось заменить топливный фильтр из-за низкого качества топлива, заливаемого на наших заправках. С тех пор я сменила заправку.

Как снять передний бампер с Volkswagen Golf

Итак, начнем нашу статью с переднего бампера вашего Volkswagen Golf. Чтобы его снять, вам понадобится набор гаечных ключей с трещоткой, несколько отверток и биты Torx. Вот простые шаги, которые вам нужно будет выполнить, чтобы разобрать бампер вашего Volkswagen Golf в хорошем состоянии:

Если вы хотите быть более комфортными, мы предлагаем вам поднять свой Volkswagen Golf и снять передние колеса, чтобы иметь свободный доступ ко всему переднему бамперу.

Откройте капот вашего автомобиля.: Кажется очевидным, но вам потребуется доступ к креплению бампера в моторном отсеке.
Выньте колесные арки: их также называют крыльями, но они мешать и мешать вам получить доступ ко всем винтам на переднем бампере вашего Volkswagen Golf

В зависимости от характеристик вашего автомобиля и года выпуска вы также сможете найти скобы, для этого вам просто нужно будет использовать экстрактор скоб или делать это аккуратно с помощью большой плоской отвертки и использовать рычаг для откройте скобу.
Затем вам нужно будет открутить винты, которые находятся за брызговиком и фиксируют передний бампер вашего Volkswagen Golf по бокам.
Откручиваем винты или снимаем фиксаторы на верхней части бампера в моторном отсеке.
Теперь пора спуститься под ваш Volkswagen Golf, чтобы открутить болты, которые находятся на шасси автомобиля, вы найдете некоторые посередине бампера и по бокам.

Будь уверен отключите соединение плафона освещения и датчика дистанции управления если он у вас есть.
Осторожно снимаем передний бампер сначала отстегнув края. Если он не оторвался, скорее всего, вы забыли винт или зажим

Подумайте о работе с ковром или другим ковром, чтобы не поцарапать его, касаясь земли.

Вот и все, вы видели все этапы как снять передний бампер с вашего Volkswagen Golf, чтобы вернуть его на место, следуйте инструкциям в обратном направлении.

Замена сальника привода АКПП на Volkswagen Golf 4 / Bora

Замена сальника привода автоматической коробки в виде краткого, но достаточно информативного фотоотчета. Инструкция подходит для автомобилей Volkswagen Golf IV, а также Volkswagen Bora.

Причина замены — течет сальник АКПП, а именно правый, что в какой-то степени облегчит работу. Перед процедурой необходимо знать некоторые детали процесса, а именно:

  1. Лучшим выбором будет полное снятие привода, что значительно прибавит удобства работе.
  2. Ничего особенного в снятии и установке сальника нет, все снимается обычным образом и дополнительно ничего откручивать не нужно.
  3. Ключ для откручивания датчика скорости имеет номер 22. Датчик откручивается и вынимается вверх, отсоединив от датчика разъем.

Начинаем со снятия привода. Видим фланец с заглушкой.

Не боясь, вынимаем заглушку. Она одноразовая и идет в комплекте с сальником.

Снимаем стопорное кольцо.

Далее переходим к выпрессовыванию фланца.

Результат.

Ремонтный комплект сальника, с самим сальником, заглушкой и стопорным кольцом.

Устанавливаем новый сальник и запрессовываем фланец.

Приспособление, с помощью которого запрессовали фланец. Болт вкручивается в вал, придерживается, одновременно закручивается гайка. Подшипник под гайкой облегчит работу.

Когда запрессовали фланец, ставим новое стопорное кольцо и новую заглушку. Отворачиваем датчик скорости.

Обязательно проверить уровень масла в дифференциале.

А также доливаем масло.

После того, как долили масло, датчик скорости ставится на место. Проворачиваем привод.

check-test

В отдельных моделях VW

  • В штатной стереосистеме громкость автоматически увеличивается с ростом скорости. Если звук убавить до нуля, стереосистема автоматически станет на паузу, а после увеличения громкости начнет проигрывать мелодию с того же момента.
  • Чтобы включить омыватель фар, можно нажать соответствующий рычаг и удерживать его хотя бы 1,5 сек. Стандартно же при включенных фарах омыватель сработает на каждое пятое омывание лобового стекла.
  • Можно включить функцию «дорога к дому», тогда при оставленном включенном ближнем свете он будет гореть еще минуты после закрытия автомобиля.
  • Подлокотник водителя можно регулировать по высоте, приподняв и зафиксировав и по вылету, потянув его за край кпереди.
  • Для АКПП: если одновременно выжать газ и тормоз, автомобиль затормозит, а обороты двигателя выставятся на 2000 об/мин, что полезно для проверок работы мотора.
  • Если включить зажигание и, не заводя автомобиль, нажать кнопку обнуления пробега, на табло появится количество километров или суток, необходимое для следующего планового ТО.

Потеря веса

Дополнительные опасения могут быть вызваны тем, что Гольф 7 сильно похудел. Например, кузов стал легче на 37 кг, ходовая — на 26 кг, а электрика – на 6 кг. Разница в массе между базовыми Golf VI и Golf VII составляет 100 кг. Повлияло ли это на качество? Похоже, немного сказалось.

Мы слышали, например, о легко царапающихся передних стеклах, а так же о скоропортящихся уплотнителях задних дверей в пятидверных версиях (вода через них попадала в салон). Что интересно, в более поздних машинах (с 2017 года) могут запотевать фары.

В автомобилях с двигателем мощностью менее 120 л.с. сзади установлена скручиваемая балка, а в более сильных модификациях – многорычажная подвеска.

В остальном, ничего смертельного. Мастерские, обслуживающие корпоративные автомобили, и сами водители положительно отзываются об этой модели. Пока Фольксваген Гольф 7 не создает серьезных проблем. Тем не менее, некоторые неисправности встречались. Прежде всего, в популярных версиях оказались не очень долговечными подшипники механической коробки передач. Коробка либо менялась по гарантии, либо более или менее успешно ремонтировалась.

В рамках сервисной акции обновлялись цапфы передних колес, которые в автомобилях первых партий были изготовлены из плохо закаленной стали. Часть машин имела проблемы с усилителем тормозов. Педаль тормоза становилась тугой, и высвечивался индикатор неисправной тормозной системы. Виновником был вакуумный шланг. Его менять довольно сложно.

Трансмиссия

В активе Гольф 6 имеется несколько триумфальных вещей. Прежде всего, это фирменная система полного привода 4MOTION. Ни один из соперников в классе не может похвастаться ничем подобным. Что интересно, Гольф предлагает постоянный полный привод еще со времен второго поколения. В шестой версии используется электрогидравлическая многодисковая муфта Haldex четвертого поколения.

Система полного привода вошла в стандартное оснащение самой горячей модификации с литерой R. Гражданские версии могли получить 4Motion только при наличии дизельных агрегатов 1.6 TDI (105 л.с.) и 2.0 TDI (140 л.с.). Полноприводные модификации появились в списке предложений в 2009 году. В то время как обычные автомобили с 1.6 TDI серийно комплектовались 5-ступенчатой механической коробкой передач, полноприводные – 6-ступенчатой.

Многие Volkswagen Golf 6 укомплектованы автоматизированной коробкой передач с двойным сцеплением DSG. Определенно, 6-скоростная DSG с мокрыми сцеплениями на порядок надежнее 7-скоростной. Первая доступна лишь с двигателями 2.0 TSI и 2.0 TDI. Более слабые двигатели могли сочетаться только с ДСГ7. Такая связка имеет смысл, если только Вы не планируете часто толкаться в городских пробках. В противном случае, крупные вложения в ремонт после 100 000 км гарантированны.

Автоматизированная коробка передач DSG каждые 60 000 км требует замены масла. Не следует забывать и о периодической адаптации сцепления. Обновление жидкости необходимо и для муфты Haldex (через 40-60 тыс. км). Трансмиссионная жидкость обязательно должна соответствовать спецификации VW G 060 175 A2. В МКПП масло следует менять через каждые 80-100 тыс. км, а в АКПП – через 60-80 тыс. км.

Основные причины ремонта МКПП Фольксваген Гольф

Втулки 29 хотел установить для штока 44 “груши” , но стоявшие до этого оригинальные втулки люфтили меньше, поэтому оставил старые втулки. Еще чуток подогнул скобу 36 , в которой находится шар, чтобы был необходимый, но минимальный зазор, без люфта. Через некоторое время купил еще один ремкомлект деталь 50, Hans Pries.

Основным симптомом пришедшего в негодность тросика сцепления является похрустывающие передачи, что приводит к усложнённому троганию с места, по причине невтыкабельности передачи. Где передачи без хруста практически не перключаються. Сперва можно предположить, что накрылось медным тазом сцепления в автомобиле, так как на тросик сцепления, подозрения падают в последнюю очередь. В данном фото отчёте подробно показана процедура замены своими руками именно тросика сцепления на автомобиле Volkswagen Golf III.

Процедура замены очень простая, требует минимум инструментов, а именно:

  • новый тросик,
  • самая обычная крестообразная отвертка,
  • фонарик и желательно помощник, хотя вполне по силам справится и одному человеку.

1Новый комплект сцепления. Который нам не пригодился ^^

5Первым делом откручиваем под рулевым колесом панель.

8Нажимаем на зелёные кнопки, убираем крышку блока предохранителей.

9За крышкой блока предохранителей, расположен ещё один винт. Откручиваем его снимаем большой кусок пластика под рулём, для упрощённого доступа.

11Снимаем крышку закрывающую блок предохранителей снизу, которая крепится на защёлках.

12На этом этапе не плохо было бы иметь 4-ре руки =)! Здесь нужно давить на вилку и снимать с неё тросик сцепления.

None После устанавливаем новый тросик в отверстие между моторным отсеком и салоном.

15Надеваем тросик на своё место. Но тут возникнет трудность… нам нужно что бы набалдажник на конце тросика попал в паз на педали. Поскольку руками туда не добраться, воспользуемся крючком из спицы. А чтобы он защелкнулся в пазу педали попросим друга чтобы он дёрнул тросик из подкапотного пространства. Затем снимаем чеку и жмем пару раз педальку сцепления.

Вот и вся процедура.

  • etlib.ru
  • etlib.ru
  • iaarus.ru
  • etlib.ru

Общие сведения

Задний четырехрычажный мост автомобиля Golf 5 состоит из надрамника, продольных рычагов, трех поперечных рычагов на каждой стороне, а также поворотных кулаков. Такая конструкция обеспечивает подвижность продольных и поперечных рычагов, что улучшает устойчивость автомобиля, а также повышает комфортность управления (см. иллюстрацию 9.0).

Стабилизатор поперечной устойчивости VW Golf 5, как и на переднем мосту, снижает наклон кузова при поворотах и обеспечивает хорошее сцепление задних колес с дорожным полотном.

Подрессоривание заднего моста VW Golf 5 выполняют две цилиндрических пружины и два амортизатора. Цилиндрические пружины опираются на нижние поперечные рычаги, амортизаторы закреплены на поворотных рычагах.

Цилиндрические пружины и амортизаторы закреплены раздельно, что позволило отказаться от выступов в багажнике и увеличить таким образом его вместимость.

Ступица и подшипник ступицы объединены в один блок, который соединен с поворотным кулаком самостопорящимся растягивающим болтом.

Volkswagen Golf II | Капитальный ремонт двигателей

3.2.2.1 Капитальный ремонт двигателей

Данные двигателей

Год

Серия двигателя

Объем, см3

Топливная система

Диаметр цилиндра, мм

Ход поршня, мм

Степень сжатия

Давление масла, кГс/см2 (об/мин)

1984-1987

Trooper II

2238

дизель с турб…

3.2.2.2 Указания по обслуживанию и ремонту двигателя

Об общем износе узлов и агрегатов двигателя свидетельствуют снижение мощности,
а также повышенный расход масла и топлива. Причиной является износ поршней,
поршневых колец, разрушение прокладки головки блока цилиндров, прогорание и
износ седел и головок клапанов. Эффективным способом обнаружения причин неудовлетворительной
работы двигателя является проверка компрессии….

3.2.2.3 Демонтаж и установка силового агрегата

Демонтаж

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините оба силовых кабеля от батареи
(начиная с кабеля отрицательного полюса).

2. Снимите капот.

3. Снимите кожух. Отверните сливные пробки
на радиаторе и на блоке цилиндров и слейте охлаждающую ж…

3.2.2.7 Всасывающий коллектор

3.2.2.9 Турбокомпрессор

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините батарею от массы.

2. Снимите воздушный фильтр и воздуховод.

3. Отсоедините от турбокомпрессора впускной
и выпускной шланги.

4. Отсоедините от турбокомпрессора трубку подвода

3.2.2.10 Кондиционер

Снятие и установка выполняются в автосервисе или специализированных мастерских,
так как требуется разгерметизация системы кондиционирования и перезаправка хладагента.

3.2.2.19 Сальник передней крышки зубчатого ремня

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините батарею от массы.

2. Слейте охлаждающую жидкость.

3. Снимите ремень привода генератора и компрессора.

4. Снимите вентилятор.

5. Отверните центральный болт шк…

3.2.2.21 Передняя крышка зубчатого ремня

ДВИГАТЕЛИ 4ZD1 И 4ZE1
Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините батарею от массы, слейте охлаждающую
жидкость.

2. Отсоедините от радиатора впускной и выпускной
шланги и снимите радиатор.

3. Снимите ремни привода генератора и компрессора…

3.2.2.22 Сальник коленчатого вала

БЕНЗИНОВЫЕ 4-ЦИЛИНДРОВЫЕ ДВИГАТЕЛИ
Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините батарею от массы. Снимите шкив
коленчатого вала.

2. Снимите верхнюю и нижнюю крышки зубчатого
ремня.

3. Поверните коленчатый вал так, чтобы совместились

Недостатки моторов серии mpi

Данный тип силовых агрегатов хорошо известен поклонникам концерна VAG и является самым надежным. Основные проблемы: закоксовывание поршневых колец, со временем разрушаются пластиковые патрубки, после 150000 км существенно увеличивается расход масла (проблема решается заменой сальников клапанов), течь сальников коленвала. При должном обслуживании их ресурс составляет 350-450 тыс. км.

К недостаткам мотора 1.4 можно отнести только его слабую мощность и, если не пытаться выдавливать из него все соки, данный двигатель без проблем прослужит 250-300 тыс. км.

Двигатель объемом 1.6 литра более динамичен, но имеет капризную топливную аппаратуру – использование «бадяжного» бензина увеличивает вероятность появления проблем с запуском и устойчивостью работы мотора. Часто, для устранения недуга приходится менять элементы впрыска (изнашиваются посадочные места игл форсунок).
