Как снять стартер двигателя, замена своими руками, подробная инструкция с фото и видео

Важные заметки

Не нужно снимать детали для снятия и замены серпантинового ремня Mercedes.
Снятие крышки двигателя, потянув ее вверх, может облегчить эту работу, но в этом нет необходимости.
Вентилятор охлаждения радиатора снимать не нужно.
Штифт может быть использован для блокировки натяжителя в верхнем (предварительно нагруженном) положении.
Можно изменить ремень без использования стопорного штифта.
Сделайте снимок протяжки ремня, прежде чем снимать ремень.
Не используйте болт с фиксатором Torx для снятия натяжителя.
Если у вас есть турбонаддувная труба, снимите ее, чтобы получить доступ к натяжителю.
Оригинальный пояс может длиться до 100 тысяч миль. Мы рекомендуем менять его каждые 60 000 миль.

Бензиновые двигатели

Снятие

1. Снимите провод с отрицательной клеммы аккумуляторной батареи.

Внимание! При отсоединении аккумуляторной батареи стирается память (например, код радио) всех электронно-запоминающих устройств. 2

Снятие лучше проводить снизу автомобиля, для чего поднимите и зафиксируйте автомобиль

2. Снятие лучше проводить снизу автомобиля, для чего поднимите и зафиксируйте автомобиль.

3. Снимите нижнюю защиту моторного отсека.

4. Отверните крепление защитного экрана карданного вала в зоне стартера.

5. Отверните два болта и снимите экран около стартера.

6. Снимите приемную трубу системы выпуска вместе с каталитическим нейтрализатором.

Все двигатели

Рис. 9.14. Снятие стартера (бензиновый рядный двигатель): 1 – провод контакта «30»; 2 – провод контакта «50»; 3 – болты; 4 – кронштейн

9. Отсоедините провод 1 (рис. 9.14) контакта «30» и провод 2 контакта «50».

10. Отверните болты крепления и снимите кронштейн 4 проводов.

11. Отверните болты 3 крепления фланца стартера.

Внимание! На двигателях V6 и V8 между стартером и блоком цилиндров находится одна или несколько шайб. В этом же месте расположен грязезащитный щиток

Для облегчения последующей сборки запишите количество шайб и их расположение.

12. Снимите стартер движением вниз.

Замена стартера, профилактика всех реле

Завёл авто после летней спячки и заехал на заправку. После заправки машина не завелась, вернул её в гараж (Гараж в 20м от заправки ). Ошибок по блокам нет, реле стартера щёлкает, на управляющий провод стартера приходит 9В. Управляющий провод возле стартера прохудился, заменил на новый, появилось 12В, но ситуация не исправилась.

Чтобы снять стартер (М112 3.2) надо снять корпус фильтра, отключить аккумулятор, открутить два провода: «+» и управляющий от реле (головки 13 и 10) от стартера. Снять алюминиевую пластину с опоры двигателя (головка 18) и выкрутить 2 крепёжных болта со стороны раздатки (головка Е11).

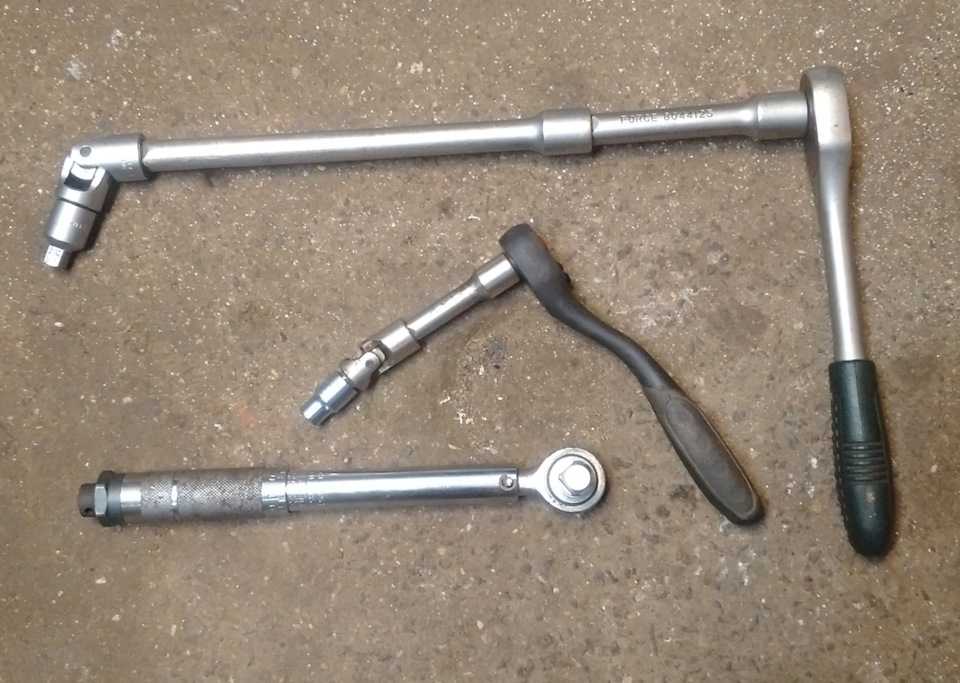

Нижний болт открутил с маленьким удлинителем и крестовиной, верхний с большим+маленьким удлинителем+ крестовинка. Вынул стартер через капот. Снимать колесо и подкрылок, как в мануале, смысла не вижу.

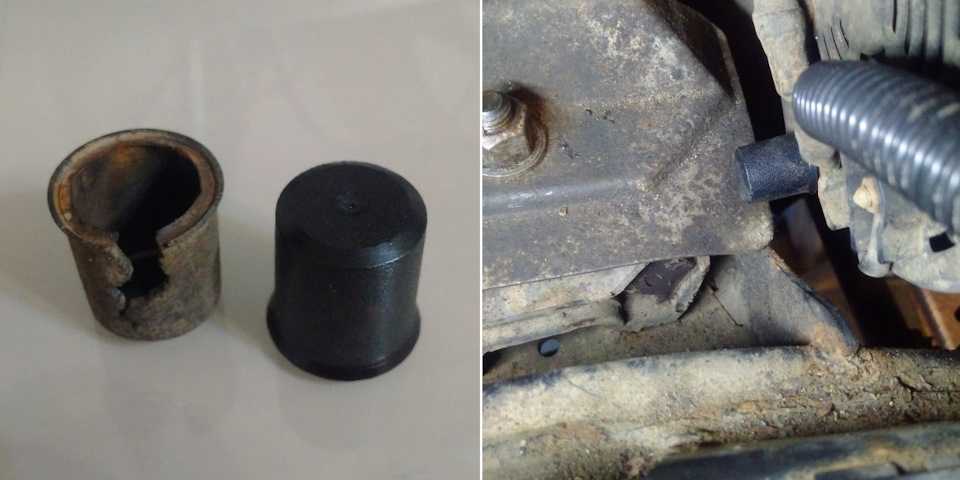

Дефектовка.Провод «+» от втягивающей к стартеру рассыпался в руках в пыль. Втягивающая, запитанная напрямую от аккумулятора, не срабатывает, механическая часть в полном порядке, без выработки и люфтов, корпус в ужасном состоянии.

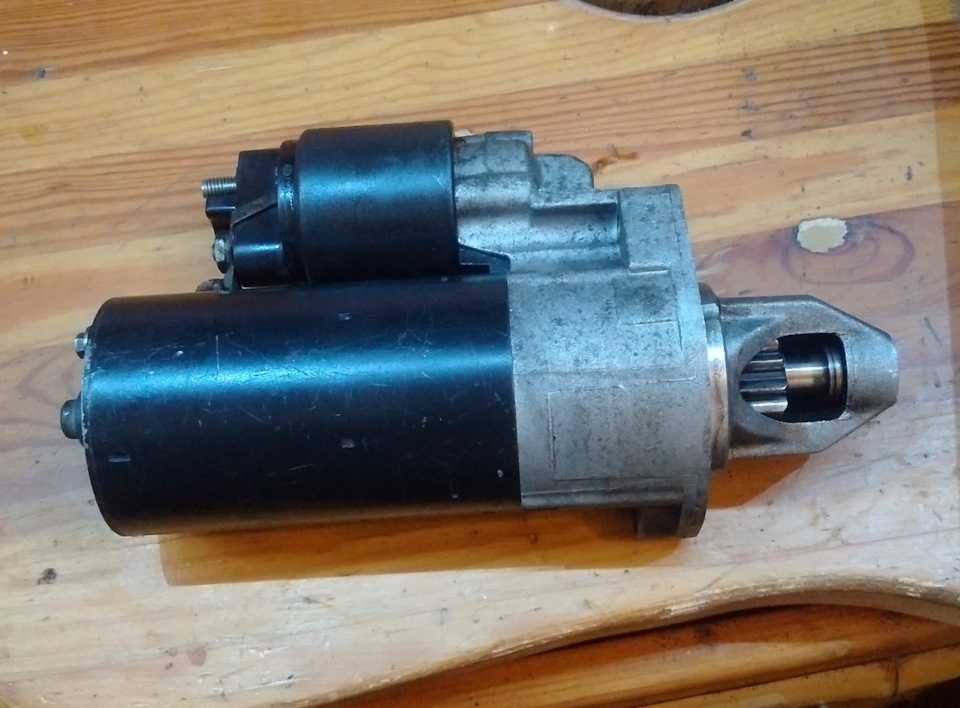

Решил, что восстанавливать смысла нет при небольшой цене стартера, приобрёл его за $12 в «Автопривоз», выбрал по виду лучший, ранее он стоял в W210.

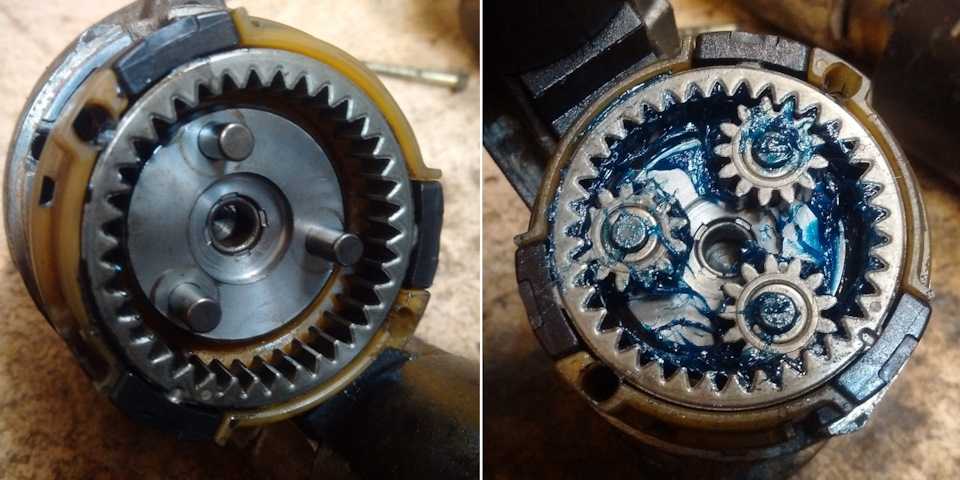

Перед установкой сделал небольшую профилактику стартера. Продул внутренности от щёточной пыли, смыл остатки родной смазки и смазал смазкой NGLI-II трущиеся поверхности.

Момент затяжки болтов стартера 42 NmМомент затяжки пластины опоры 65 NmМомент затяжки клеммы «+» 14 NmМомент затяжки клеммы управляющего провода 6 Nm

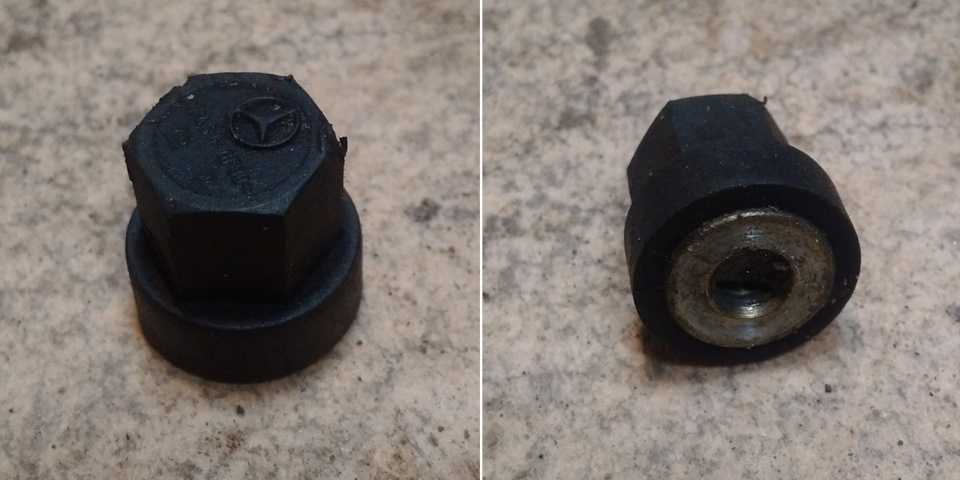

При приобретении стартера подарили гайку с пластиковым изолятором и для генератора колпачёк. Родные колпачки пришли в негодность.

Заодно сделал профилактику всех реле в коробке с предохранителями: почистил контакты скотч-брайтом и обработал силиконом в спрее.

Типичные поломки и их признаки

Если на Форде Фьюжен не работает блокировка дверей, то необходимо установить причину неисправности. Основные моменты:

Попала пыль, грязь или элемент давно не смазывался.
Произошло окисление, примерзание из-за попавшей влаги, попал концентрат. Может произойти утечка электротока или причиной этому стала мойка, атмосферные осадки, резкое похолодание.
Проводилась неправильная регулировка. Высокая установка или слишком малый ход данной детали.
Ложное срабатывание сигналки, когда в зазор между контактами попала пыль или вода.
Коррозия. Предотвратить поломку поможет регулярная смазка внутренней ниши антикоррозийным средством.

Как произвести ремонт порогов автомобиля без сварки своими руками

Предупредить проблемы сможет регулярная диагностика, профилактические работы и герметичный пыльник, который полностью закрывает кнопку.

Функция стартера на вашем Mercedes Benz E Class

Мы начинаем эту страницу с объяснения назначения стартера на вашем Mercedes Benz E Class. Стартер электродвигатель который питается от вашей батареи, его функция будет заключаться в том, чтобы ваш двигатель работал на достаточно высокой скорости, чтобы запустить его (обычно около 300/400 об / мин). Он состоит из трех наиболее важных частей:

Соленоид: эта часть представляет собой электрическое реле, которое будет действовать как переключатель, он будет активирован ключом вашего Mercedes Benz E Class и пропускает ток от вашей батареи к двигателю вашего генератора переменного тока.
Двигатель: основной элемент вашего генератора, он будет приводить в движение маховик вашего Mercedes Benz E Class и обеспечивать достаточную скорость для запуска вашего двигателя.
Зубчатая шестерня: это последний компонент вашего стартера, это зубчатое колесо, которое будет находиться в прямом контакте с маховиком, оно позволяет передавать усилие от стартера на двигатель.

Как проверить бендикс стартера

Если двигатель автомобиля не заводится либо момент пуска сопровождается неприятными металлическими звуками, то, прежде чем принимать решение о ремонте или замене, необходимо проверить бендикс стартера. Первоначальный этап диагностики может основываться именно на слуховом восприятии неправильной работы этой детали. Чтобы воспользоваться этим методом, необходимо находиться в непосредственной близости от двигателя, поэтому рекомендуется к мероприятию по звуковому определению качества работы бендикса привлечь помощника. Если в момент запуска двигателя электромотор стартера работает, и со стороны расположения этой детали доносится металлический скрежет, то, с высокой вероятностью, обгонная муфта является неисправной.

Не следует полагаться только на свой слуховой орган при проверке бендикса. После обнаружения шумов, локализованных в области расположения стартера, необходимо демонтировать эту деталь и тщательно осмотреть. Первое действие, которое позволяет сразу определить возможность дельнейшего использования детали, представляет собой проворачивание ведущей шестерни в различных направлениях. Если подвижный элемент вращается в обе стороны, то бендикс необходимо будет поменять. Наличие слизанных зубьев также говорит о невозможности дальнейшей эксплуатации детали. При наличии люфта на якоре, а также чрезмерного износа вилки бендикс потребуется заменить новой деталью.

Ремонт бендикса стартера

Стоимость нового бендикса даже на дорогие марки автомобилей является относительно невысокой, но в качестве эксперимента, можно попытаться восстановить деталь своими руками. Следует отметить тот факт, что при наличии чрезмерного износа обойм ремонтная операция является практически невозможной. Нарастить металл этих деталей нельзя, но если в муфте подверглись изменению геометрии только ролики, то можно отремонтировать деталь, заменив эти элементы подходящими по диаметру отрезками металла. С этой целью могут быть использованы, например, куски сверл подходящего диаметра или подходящие по размеру фрагменты гвоздей. В последнем случае для повышения прочности металла рекомендуется закалить его таким образом, чтобы внешняя поверхность приобрела большую прочность, а внутри металл не был слишком хрупким.

При поломке пружин роликов или прижимной пружины, также можно подобрать детали подходящей жесткости и диаметра для замены. При наличии еще одной неисправной детали возможна комбинация элементов таким образом, чтобы в результате получить один исправный бендикс. Наличие нескольких поломанных элементов существенно увеличивает возможность подобных заимствований хорошо сохранившихся элементов.

Как разобрать бендикс

Если принято решение заняться ремонтом бендикса стартера, то потребуется разобрать эту деталь. Выполняется эта операция следующим образом:

Снять стартер с автомобиля. Перед выполнением этой операции следует отсоединить клеммы аккумулятора, открутить крепежные элементы и отсоединить провода от детали.
Открутить болты крепления стартера и разобрать корпус.
Снять втягивающее реле.
Разобрать бендикс.

Для того чтобы разобрать бендикс необходимо снять стопорное кольцо, удалить шайбу и разъединить внешнюю и внутреннюю часть элемента. Перед сборкой шестерни бендикса необходимо вымыть в ацетоне, высушить и смазать температурной смазкой.

Снятие и установка стартера

Отказ стартера может быть вызван несколькими причинами, например, заеданием или износом тягового реле или щеток, износом подшипников. От ремонта неисправного стартера лучше отказаться. Как правило, его необходимо заменить.

1. Снимите провод с отрицательной клеммы аккумуляторной батареи.

При отсоединении аккумуляторной батареи стирается память (например, код радио) всех электронно-запоминающих устройств.

2. Снятие лучше проводить снизу автомобиля, для чего поднимите и зафиксируйте автомобиль.

3. Снимите нижнюю защиту моторного отсека.

4. Отверните от стартера подключенные провода.

5. Отсоедините держатели и зажимы проводов.

6. Отверните болты крепления стартера (момент затяжки при сборке 42 Н·м).

Рис. 9.13. Стартер: 1 – тяговое реле; 2 – электрические контакты от батареи (контакт «30») и выключателя зажигания (контакт «50»); 3 – корпус стартера с обмоткой и якорем; 4 – шестерня; 5 – провод подключения

При сборке обратите внимание на правильное расположение и крепление подведенных к стартеру проводов

1. Снимите провод с отрицательной клеммы аккумуляторной батареи.

2. Снятие лучше проводить снизу автомобиля, для чего поднимите и зафиксируйте автомобиль.

3. Снимите нижнюю защиту моторного отсека.

4. Отверните крепление защитного экрана карданного вала в зоне стартера.

Двигатель V8 выпуска до 08.1997 г.

5. Отверните два болта и снимите экран около стартера.

6. Снимите приемную трубу системы выпуска вместе с каталитическим нейтрализатором.

7. Снимите только первую переднюю трубу вместе с каталитическим нейтрализатором.

Двигатель V8 выпуска до 08.1997 г.

8. Снизу отверните болты крепления и снимите правую опору двигателя.

Рис. 9.14. Снятие стартера (бензиновый рядный двигатель): 1 – провод контакта «30»; 2 – провод контакта «50»; 3 – болты; 4 – кронштейн

9. Отсоедините провод 1 (рис. 9.14) контакта «30» и провод 2 контакта «50».

10. Отверните болты крепления и снимите кронштейн 4 проводов.

11. Отверните болты 3 крепления фланца стартера.

На двигателях V6 и V8 между стартером и блоком цилиндров находится одна или несколько шайб. В этом же месте расположен грязезащитный щиток. Для облегчения последующей сборки запишите количество шайб и их расположение.

12. Снимите стартер движением вниз.

13. Установите стартер на двигатель. На двигателях V6 и V8 установите шайбы между стартером и блоком цилиндров, а также грязезащитный экран.

14. Вверните болты крепления стартера моментом 40 Н·м.

15. Подсоедините к стартеру провод 1 контакта «30», затянув крепление моментом 15 Н·м, и провод 2 клеммы «50», затянув крепление моментом 5 Н·м.

16. Установите кронштейн 4 проводов.

Двигатель V8 выпуска до 08.1997 г.

17. Опустите двигатель и закрепите на нем правую переднюю опору.

18. Закрепите защитный экран стартера.

19. Закрепите защитный экран карданного вала в зоне стартера.

20. Установите нижний кожух моторного отсека.

21. Подсоедините провод к отрицательной клемме аккумуляторной батареи.

22. Настройте часы и введите код противоугонной системы для радио.

Источник

Как поменять стартер на Mercedes Benz E Class?

Наконец, мы довольно быстро покажем вам, как заменить стартер в Mercedes Benz E Class. Этот процесс не обязательно является сложным, его могут рассмотреть люди, имеющие минимальный базовый механический опыт и адаптированное оборудование. Придерживайтесь перечисленных ниже наиболее важных шагов для выполнения этого вмешательства:

Отсоедините аккумулятор от вашего Mercedes Benz E Class., если вы не знаете, как это сделать, не стесняйтесь обращаться к нашей странице содержания, где указано, как это сделать, не рискуя.
После того, как вы найдете стартер, ослабьте крепеж, который удерживает его в блоке двигателя, обычно их будет 2 или 3

Пришло время отсоединить силовые кабели от стартера вашего Mercedes Benz E Class, однако перед этим мы рекомендуем вам сфотографировать установку, чтобы избежать ошибки при повторной сборке.
Возможно, чтобы его вынуть, вам может потребоваться вынуть автозапчасти, например, стабилизатор.
Установите новый стартер, соблюдая осторожность при подключении разъемов.
Подключите аккумулятор и проверьте стартер.

Чтобы получить больше советов по Mercedes Benz E Class, взгляните на Мерседес Бенц Е Класс категория.

Автомобили

Инструкция по установки кнопки «Старт-Стоп» ( Start engine) на BMW E36.

После того как на Е36 начал клинить замок зажигания появилась идея установки кнопки Start engine. Кнопка была заказана тут, на тот момент за 1378 рублей, посылка пришла на восьмой день.

Внутри коробки было все необходимое для подключения и установки: кнопка с проводами, блок управления, проводка, два брелока иммобилайзера, RFID кольцо-считыватель, схема подключения.

Сначала все поставил на свои места. Кольцо положил под центральную консоль в районе пепельницы.

Для того чтобы можно было просто положить ключи с брелоком в этот кармашек.

Блок управления прицепил пластиковыми хомутиками к трубе под приборной панелью со стороны водителя.

Кнопку сначала хотел установить вместо прикуривателя, но она оказалась больше чем я думал. Единственное подходящие место для нее здесь.

Для установки кнопки нужно подогнуть металлические ушки

и вставить кнопку в просверленное отверстие, сильно прижать ее и после этого разогнуть ушки с обратной стороны панели.

После установки всех элементов снял замок зажигания и удалил из него личинку, механизм блокировки руля и поставил на место.

Теперь можно подключать!

Основная колодка блока управления.

Черный провод блока — МАССА, прикручиваем к кузову

Желтый — СТАРТЕР, соединяем с черно-желтым (черный с желтой полосой) проводом замка зажигания

Синий — ACC (первое положение замка зажигания), соединяем с фиолетовым проводом замка зажигания

Белый — ЗАЖИГАНИЕ 1 (второе положение замка ), соединяем с зеленым проводом замка зажигания

Коричневый — ЗАЖИГАНИЕ 2 (второе положение замка), соединяем с зелено-белым (зеленый с белой полосой) проводом замка зажигания

Красный — +12В (питание блока управления), соединяем с красным проводом замка зажигания

Синий с белой полосой — к лягушке педали тормоза

Коричневый — не используется

Логика работы кнопки : ложим брелок в карман на центральной консоли (в районе кольца), раздается звуковой сигнал(система активна), первое нажатие = первому положению ключа зажигания, второе нажатие (без нажатия на тормоз) включается зажигание = второму положению ключа, третье нажатие (без нажатия на тормоз) выключается все и система начинает пищать сигнализируя о том что ключи находятся рядом с кольцом, если брелок находится вне зоны действия кольца то через 35 сек. прозвучит один сигнал говоря о том что система заблокирована.

При удержании педали тормоза становится активна система запуска двигателя 2 режима , короткое нажатие стартер крутит 0.8сек. и отключается, длинное нажатие стартер будет крутить пока не отпустите кнопку.

Без брелока система заблокирована при первом нажатии на кнопки включается ACC примерно на секунду и выключается, на последующие нажатия кнопка не реагирует вообще.

В положение АСС и ЗАЖИГАНИЕ кнопка моргает, при работающем двигателе горит постоянно.

Двигатель заглушить можно только когда нажата педаль тормоза.

После того как все проверено и собрано осталось вставить красивую заглушку в отверстие где раньше была личинка замка.

Красивая заглушка — это крышка от тормозной жидкости ))) Идеально подошла по диаметру, а вот по высоте пришлось немного обточить.

После некоторого времени использования данного девайса, оказалось что второй режим ( длительное нажатие кнопки ) не работает, стартер крутит всего 0.8 секунды сколько не дави на кнопку. Двигателю не всегда хватает времени для запуска, а зимой он вообще не заведется, а так как зима близко было заказано подобное, но другое устройство.

Всем привет! Темой нашего разговора станет установка кнопки Старт Стоп. В последнее время об этом говорят все чаще, потому я решил внести некоторую ясность относительно возможности и целесообразности такого шага.

В действительности каждый стремится к повышению собственного комфорта и облегчению жизни. Примеров можно привести множество. На автомобили устанавливается круиз-контроль , чтобы не держать постоянно педаль газа. Также мы подключаем камеры заднего вида , дабы не приходилось перекидываться через сиденье и крутить туда-сюда шеей. А навигаторы в полной мере заменили старые бумажные карты.

Что же касается установки простой кнопки вместо замка зажигания, то это довольно удобно, да еще и модно. Подобный автозапуск предусмотрен на множество современных машин. А вот владельцы старых авто могут лишь монтировать кнопку своими руками.

Схема не самая сложная, что вызвало настоящую волну популярности переделки системы зажигания. Стоит это делать или нет, каждый решает сам для себя.

Для просмотра онлайн кликните на видео &cudarrr;

Mercedes 220CDI W203 2001 Замена стартераПодробнее

Снятие установка/ стартера Mersedes c200 w202.Подробнее

Снятие и установка стартера на Mercedes Benz C230 Kompressor 1.8 Мерседес Бенц 2004 годаПодробнее

Мерседес w202 111 ДВС снимаем стартер без проблемПодробнее

Как снять Стартер. Mercedes W202 (цешка)Подробнее

Снятие и установка стартера Mercedes W203, #starter W203Подробнее

Mercedes C200 kompressor. Не запускается двигатель.Подробнее

Замена стартера мерседес м111Подробнее

Как завести Мерседес без «стартера» ?Подробнее

Мерседес 202 как я снимал стартерПодробнее

Стартер МЕРСЕДЕС W202. КАК ТЫ МЕНЯ ЗАДОЛБАЛ. опять не заводится! AutoDogTV дырявыймерс 2017 #10Подробнее

ЗАМЕНА ВТЯГИВАЮЩЕГО MERSEDES 2,2Подробнее

Поворачиваешь ключ, а стартер не крутит. Подробнее

МЕРСЕДЕС НЕ ЗАВОДИТСЯ / СТАРТЕР СГОРЕЛ / ПРИЗНАКИ НЕИСПРАВНОСТИ / СТОИМОСТЬ РЕМОНТАПодробнее

ПОСЛЕ ЭТОГО ТЫ ЛЕГКО СНИМЕШЬ СТАРТЕР MERCEDES VITOПодробнее

Нужно ли сразу снимать стартер? Полезный совет от авто электрика.Подробнее

MERSEDES 210 проблема с стартераПодробнее

Снятие и установка стартера Мерседес C180 kompressop 2002гПодробнее

Источник

Дизельные двигатели

Снятие

1. Снимите провод с отрицательной клеммы аккумуляторной батареи.

Снятие лучше проводить снизу автомобиля, для чего поднимите и зафиксируйте автомобиль

2. Снятие лучше проводить снизу автомобиля, для чего поднимите и зафиксируйте автомобиль.

3. Снимите нижнюю защиту моторного отсека.

4. Отверните от стартера подключенные провода.

5. Отсоедините держатели и зажимы проводов.

6. Отверните болты крепления стартера (момент затяжки при сборке 42 Н·м).

Рис. 9.13. Стартер: 1 – тяговое реле; 2 – электрические контакты от батареи (контакт «30») и выключателя зажигания (контакт «50»); 3 – корпус стартера с обмоткой и якорем; 4 – шестерня; 5 – провод подключения

7. Выньте стартер (рис. 9.13) вниз.

При сборке обратите внимание на правильное расположение и крепление подведенных к стартеру проводов

W210 — снять стартер можно сверху?

#1 ОФФЛАЙН IgorK

Мерсоводы

Cообщений: 589

Город: Краснодар
Автомобиль:W210 E240 2000г.

W210, E240, АКПП, 2000, Avantgarde

W210, E230, АКПП, 1996 — продал Chrysler PT Cruiser 2.4, АКПП, 2001 — Кузя жены — продали Oplel Calibra 2.0i 1996г. АКПП — продано, возможно зря W123 250 M123.921 1982 г.р. в ремонте — не пошло, продал. ;-(

#2 ОФФЛАЙН sheremet

Модераторы

Cообщений: 23 326

Город: москва ЮЗАО Ясенево
Автомобиль:S123\230\16V

хотел бы я на это посмотреть, как снять стартер вверх.

его вниз то не шибко удобно.

РЕМОНТ АВТОМОБИЛЕЙ Мерседес.

ЗАПРАВКА АВТОКОНДИЦИОНЕРОВ газ R12 и R134,

ДИАГНОСТИКА STAR DIAGNOSIS

РЕМОНТ РУЛЕВЫХ РЕДУКТОРОВ Мерседес тел 8(916)806-13-92 Алексей 8-985-211-02-34 Сергей. Новые оригинальные запчасти по нормальным ценам Тойота Лэнд Крузер Прадо 2019г. Кузя катер Катран 460М Тохатсу 60 2011г если хочешь куда то залезть и что то сломать, то ляг поспи и всё пройдёт! Мы находимся здесь

#3 ОФФЛАЙН роман с180

Мерсоводы

Cообщений: 1 623

Город: Одинцово
Автомобиль:w210

Генератор на м111 можно снять вверх, если он конечно не компрессорный вариант.

Но прежде чем снимать стартер, проверь плюсовой болт в ногах водителя — он соединяет плюсовой кабель между аккамулятором и стартером, и как правило в этом болте нет контакта.

«+» на болте надо проверить со стороны днища (ямы).

Сообщение отредактировал роман с180: 23 Август 2017 — 23:02

Источник

Vediamo

Vediamo (в народе «ведьма») – это инженерный софт для работы с блоками управления напрямую, без учета VIN-кода автомобиля и минуя Gateway. Vediamo – самая загадочная программа для диагностов, она имеет схожесть с инженерным меню в DAS, позволяет делать огромное количество манипуляций с блоками, но мало кто знает как. В общем, название свое оправдывает.

Интерфейс здесь тоже «инженерный», подробнее я рассмотрю работу с ней в практическом разделе. Да, тут будет ещё и практический раздел, как я обещал во вступлении.

Vediamo имеет базу .cbf файлов – для чтения блоков, и .cff файлов – для флеширования блоков.

Пора перейти к вспомогательному софту, без которого тоже тяжко жить.

Признаки неисправности бендикса стартера

Бендикс стартера является очень надежной деталью, но при длительной эксплуатации автомобиля этот механизм также может выйти из строя. Практически всегда такое нежелательное событие предваряется различными проявлениями, которые невозможно не заметить. Наиболее характерные признаки неисправности бендикса:

Шум во время запуска двигателя.
Коленвал двигателя не вращается.

Если бендикс не полностью неисправен, то признак неправильной работы детали может проявляться периодически. Иногда, этот элемент входит в зацепление с ведомой шестерней, но после непродолжительной работы соскальзывает с характерным звуковым эффектом.

При наличии признаков неисправности бендикса не следует откладывать ремонт надолго. Если вовремя поврежденная деталь не будет отремонтирована или заменена, то потребуется выполнить более сложную операцию, связанную с установкой новой шестерни маховика, повреждение которой не позволит нормально эксплуатировать автомобиль, даже после покупки и монтажа новой обгонной муфты.

Поэтапная инструкция по снятию стартера с Тойоты Короллы

Первым делом давайте подготовим автомобиль. Для этого нам необходимо загнать его в гараж. Процедура может оказаться длительной и что бы автомобиль не находился на улице и никому не мешал – данный пункт подготовки является очень важным.

Далее следует поднять капот и на всякий случай отсоединить клемма от аккумулятора. Отсоединить клемма не составит труда. Берем плоскогубцы или отвертку и расслабляем зажимы. После того как автомобиль был полностью обесточен принимаемся непосредственно за освобождение доступа к поломанной детали.

Для начала необходимо открутить и полностью снять переднюю пластиковую накладку над радиатором и снять вентилятор. Именно он будет мешать изыманию стартера с моторного отсека. На фотографиях видно как выглядел автомобиль до снятия пластмассового козырька и после.

Мы получили доступ к охлаждающему вентилятору – его необходимо демонтировать. Для этого в первую очередь отсоединяем клемму от вентилятора. Сделать это можно простым нажатием на крепление, на фотографии стрелочкой показано место его нахождения. Две трубки, которые находятся между мотором и радиатором – это охлаждающие магистрали, которые идут на охлаждение автоматической коробки. Следует заметить, что в мануале их нет.

Далее следует отсоединить пластиковые хомуты, которые держат кабеля идущие к вентилятору. На фото они выделены желтыми кругами. В нашем варианте Короллы всего два хомута, однако, в различных модификациях их может быть и больше.

После того как, хомуты были сняты, отсоединяем трубку идущую от расширительного бачка, отжимаем крепления самого вентилятора с двух сторон одновременно и снимаем его вместе с расширительным бачком. На фотографии указаны места крепления детали.

После того как рабочее место было освобождено от мешающих нам деталей, приступаем непосредственно к снятию самого стартера Тойоты Короллы. Крепится он на двух болтах – их следует полностью выкрутить, и лишь после этого можно вытягивать наше поломанное устройство. Фотография укает на места расположения необходимых нам болтов.

Итак, стартер снят. И готов непосредственно к ремонту. Здесь начинается второй, и самый важный этап ремонта. Мы берем стартер Короллы и переходим на стол.

Нам необходимо разобрать стартер. Для этого мы выкручиваем два стягивающих, его корпус, болта. Деталь распадется на две части. Для визуального понимания смотрим фото.

Далее откручиваем три болта, которые крепят втягивающее устройство, предварительно промаркируем все детали. Такой подход значительно облегчит сборку стартера. На фотографии расположенной ниже изображен разобранный стартер. Если есть желание все детали можно хорошенько зачистить от пыли и грязи.

Итак, мы практически добрались до бендикса. Для того что бы его снять, нам потребуется вытащить стопорное кольцо, которое находится под небольшой конусообразной втулкой. Снимается очень просто. Ставим на втулку головку на 12 и сбиваем ее вниз. Смотрим фото в процессе

Кстати, бить молотком лучше всего на закрепленном верстаке, чтобы деталь не соскочила и не была деформирована по вашей неосторожности

Далее нам необходимо подковырнуть стопорное кольцо и снять его вверх, после чего снять саму втулку и бендикс. Меняем деталь, предварительно смазываем ее термостойкой смазкой и ставим обратно. После чего надеваем втулку, стопорное кольцо, которое обязательно сажаем в ее канавку. Далее натягиваем втулку на кольцо, то есть возвращаем все в положение, которое было раньше. Фотографии в процессе сборке приложены ниже.

На этом замена бендикса прекращается и в принципе все можно собирать обратно на свои места. Однако, пока деталь разобрана мы решили проверить все остальное. Мы разобрали щеточный узел электромотора. Обязательно все чистим перед сборкой. Наш стартер не имеет никакой выработки. Ротор целый. Особую трудность вызвала установка четырех щеток, все они подпружинены и уследить за ними не возможно. Поэтому мы их просто зафиксировали тонкой ниткой, которую в дальнейшем убрали. На фотографии видно как привязываются щетки.
