Настройка кулисы на логане

Советы

Перед началом работ преодолейте как минимум 10-15 км, чтобы масло внутри коробки передач прогрелось и стало менее вязким.
Если уплотнительная прокладка пробки заливного отверстия не порвана, эластична, ее можно устанавливать повторно.
Обратите внимание на состояние отработки. Наличие эмульсии свидетельствует о смешивании масла с водой

Нередко такая неприятность – последствие негерметичности пыльника внутреннего ШРУСа левого приводного вала. Поэтому осмотрите пыльник на предмет надорванностей, ослабления хомутов. Уделите внимание сапуну коробки передач, через который в случае неправильного монтажа в МКПП попадает вода, грязь. Нередко после неквалифицированного ремонта мастера пренебрегают правильной установкой сапуна. 4.В профилактических целях промойте и продуйте сжатым воздухом сапун. При повышении давления внутри трансмиссии полностью забитый «дыхательный» клапан может выдавить. Если неисправность вовремя не заметить, пыль, грязь и влага приведут в негодность новое трансмиссионное масло.

5. Болты крепления защиты двигателя рекомендуем смазать графитовой смазкой.

Ходовая часть — вполне надежный узел Рено Логан

Но механические коробки также делятся на два вида – JH1 и JH3. Они имеют по пять скоростей, а единственное различие между ними заключается в размерах картера сцепления. Очень часто необходимость ремонта возникает из-за недостаточного уровня масла, так что за этим нужно постоянно следить. В обеих коробках используется масло одного типа, по заверениям производителя оно не требует периодической замене, ресурс его настолько велик, что почти равен сроку эксплуатации авто.

Несмотря на достаточно высокую надежность автомобиля с румынскими корнями, есть определенные нарекания на качество ходовой части. В эксплуатации подвеска достаточно комфортна, не особо передает на кузова вибрации от мелких неровностей и не переусердствует с информацией на рулевое колесо и другие органы управления. Подвеска организована прекрасно, но не следует забывать, что мы имеем дело с бюджетным автомобилем. Главные проблемы подвески Логана следующие:

каждые 30-40 тысяч километров вам придется подумать о замене ступичных подшипников на передних колесах — они довольно слабые;
рулевая рейка ведет себя вполне адекватно, а вот наконечников и тяг хватает на 50-60 тысяч километров;
заводские тормозные колодки зачастую не дослуживают до сервисного периода замены — завод на них явно сэкономил;
шаровые опоры также могут стучать уже ближе к 50 000 километров пробега, создавая серьезные неприятности в поездке;
стоит следить за резинками и пыльниками в районе колес и коробки передач — эти детали должны обязательно быть заменены в случае разрыва;
с порванными резинками рассыпаться может вся ходовая, и происходит это достаточно быстро.

Интересно, что гарантийный сервис для Рено Логан достаточно хорош, поэтому в первые 100 000 или 3 года эксплуатации вы не потратите много денег на ремонт. Все неприятности будет устранять компания, предоставляя вам только счета за регулярное обслуживание и замену расходных материалов

Для этого важно не снять машину с гарантии, установив самостоятельно какое-либо оборудование. Прочтите условия договора, прежде чем эксплуатировать автомобиль, — это может оказаться весьма полезным

Замена диска сцепления и его ресурс

Прежде чем приступить к работе следует знать некоторые конструктивные особенности.

Если это вам о чем-то говорит, и вы знаете устройство механизма и уверены в своих силах — пора приступать непосредственно к работе.

Необходимые инструменты

Ключ «на 11», а лучше, если это будет торцевая головка.
Отвертки – плоская и крестообразная.
Оправка для центрирования ведомого диска (подойдет та, что для переднеприводных ВАЗов)

Снимаем сцепление

Первым делом загоняем Логан на яму также можно заручиться помощью еще одного человека. Замена сцепления такое дело, что лишние руки точно не помешают. Прежде чем начинать еще раз проверьте наличие необходимых инструментов. Если все в порядке приступаем к работе:

Первым делом следует снять коробку передач (если этого не сделать вы не сможете подобраться к маховику и самому сцеплению).
Теперь удерживайте маховик отверткой, чтобы он не крутился, и одновременно откручивайте болты крепления нажимного диска. Натяжку болтов следует ослаблять равномерно, переходя, от одного к другому.
Выкрутив, болты снимайте с маховика ведомый и нажимной диски сцепления, ведомый при этом следует придерживать. Когда все готово внимательно осмотрите детали. Трещины и сколы не допускаются. В случае если при визуально осмотре обнаружены какие-либо еще неполадки – меняйте ведомый и нажимной не задумываясь.
Прежде чем установить новые детали убедитесь, что ведомый диск легко перемещается по шлицам первичного вала КПП. Неполадки или заедания следует тут же устранить либо, отрегулировав, ступицы диска, либо заменив дефектные детали.
Далее, наносим на шлицы ведомого специальную тугоплавкую смазку.
Теперь нам понадобиться оправка с ее помощью устанавливаем на место ведомый диск. Правильным положением будет то, при котором выступающая часть ступицы диска оказалась направленной в сторону пружины кожуха сцепления.
После на центрирующие штифты устанавливайте нажимной диск и сразу можно ввернуть болты крепления. Затягиваем их, также поочередно переходя, от одного к другому.
Теперь оправку можно снять и установить на место коробку передач. После останется только подключить тросик и отрегулировать его длину.

ПОДРОБНОСТИ: Mitsubishi Pajero Sport ремонт тормоза: замена колодок || Замена задних тормозных колодок на Mitsubishi Pajero Sport инструкция как поменять тормозные колодки своими руками Митсубиши Педжеро Спорт

Важный нюанс

Замена сцепления процесс все-таки достаточно трудоемкий, однако, бывает так, что в попытке сэкономить автолюбители обрекают себя на дополнительную работу. А дело все в том, что на первый взгляд может показаться, что одна из деталей сцепления исправна и может прослужить еще некоторое время.

Как правило, диск сцепления ходит порядка 150 тысяч километров пробега, но бывали случаи, где данная деталь отхаживала порядка 200 тысяч километров.

Как правило, замене подвергается весь комплект сцепления. Чтобы узнать, сколько стоит данный комплект, вам необходимо обратиться к дилеру в вашем регионе. Чтобы заменить комплект необходимо обладать специальным инструментом, с помощью которого можно произвести данную работу профессионально.

Установите ваш автомобиль на подъемник и снимите передние колеса.

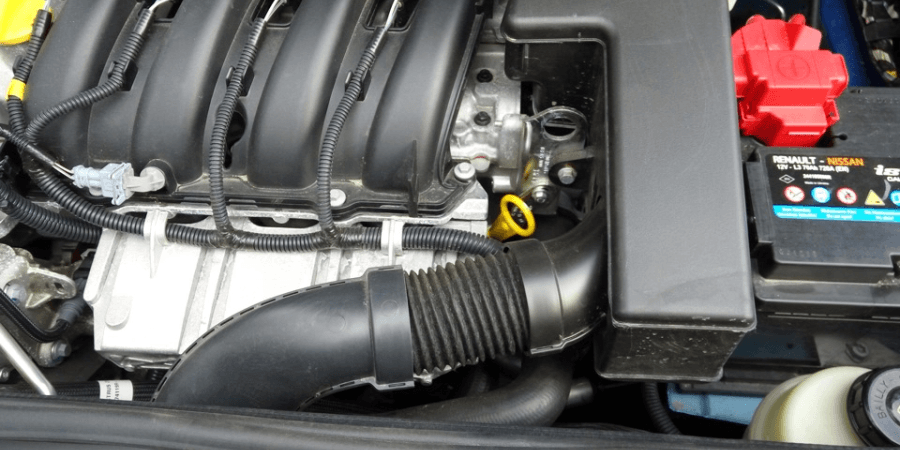

Демонтируйте аккумуляторную батарею, после чего отсоедините необходимые элементы, затрудняющие доступ к коробке переключения передач.
Открутите трос настолько, сколько это необходимо, после чего демонтируйте его.
Открутите в верхней части подушку крепления коробки переключения передач, а также все необходимые болты, крепящие данный узел к блоку двигателя.
Поднимите автомобиль, после чего разберите подвеску и снимите приводные валы, предварительно слив масло с коробки переключения передач.
Установите опорный элемент, такой как стойка, после чего приподнимите двигатель настолько, сколько это необходимо.
Открутите нижнее крепление КПП и остальные болты удерживающий весь узел.
Произведите демонтаж КПП и уберите ее в сторону.

Эту процедуру замены комплекта необходимо проводить вдвоем с напарником, так как вес коробки переключения передач составляет около 50 килограммов.

Открутите 6 болтов по кругу корзины, после чего демонтируйте комплект.

Подготовьте новый комплект сцепления, предварительно центруйте диск относительно маховика двигателя, после чего произведите крепеж 6-ти болтов, удерживающие этот комплект на маховике.

Замените выжимной подшипник из комплекта и произведите смазку направляющих вилки.

ПОДРОБНОСТИ: Замена помпы ВАЗ 2121 Нива своими руками

Какие бывают виды трансмиссионных агрегатов?

Для модели Рено Логан в версии 1.4 и 1.6 производителем предусмотрено несколько вариантов оснащения автомобиля коробками передач с разным принципом действия. Все агрегаты обладают завидной надежностью и обеспечивают комфорт при езде благодаря плавности и четкости переключения ступеней. Рено Логан комплектуется следующими типами трансмиссий:

классической механикой
роботизированным агрегатом, выполненным на базе механической коробки;
автоматической трансмиссией.

Процесс обслуживания этих сложных узлов целиком возложен на плечи владельца и не представляет собой сложное мероприятие. Также добавим, что схема переключения КПП различий не имеет.

Именно эта тема будет затронута далее.

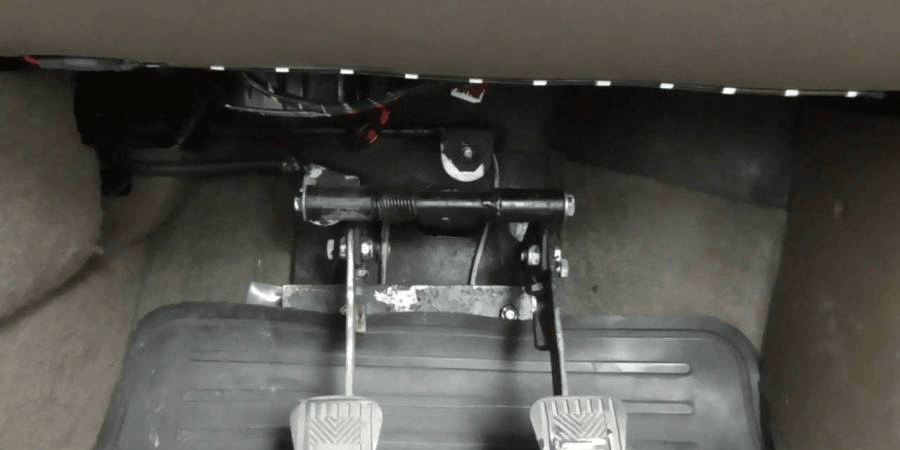

Как отрегулировать сцепление своими руками

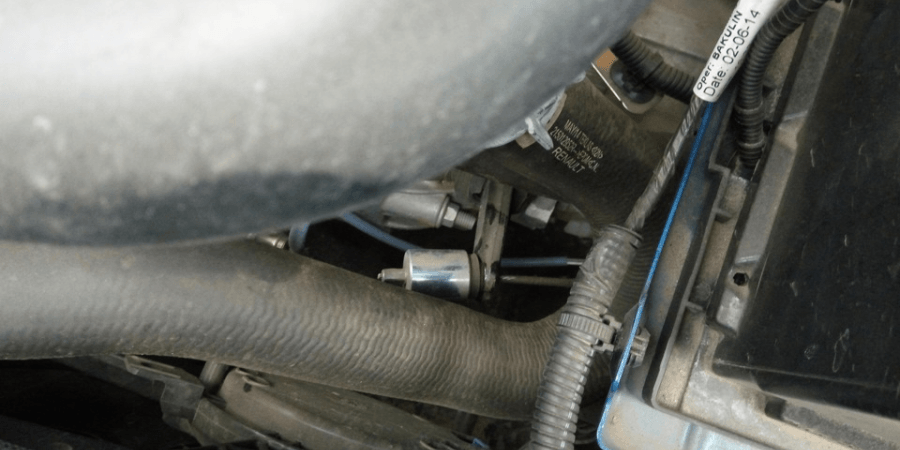

При оснащении автомобиля механической системой регулировка сцепления «Рено Логан» производится с помощью двух рожковых ключей на 10, рожкового ключа на 7 и измерительного инструмента. Область манипуляций предварительно очищается от загрязнений.

На автомобиле, сошедшем с конвейера, привод сцепления установлен в соответствии с двумя критериями:

86 мм от кронштейна коробки передач до вилки сцепления;
60 мм от кронштейна до обжатой части наконечника троса.

Допустимое варьирование показателей составляет 5 см в большую или меньшую сторону. После введения машины в эксплуатацию корректировке подлежит только второй параметр. Его и требуется измерить перед началом корректировки.

Затягивание или ослабление троса требуется, если результат измерения выходит за пределы 55–65 мм. В первую очередь манипуляции затрагивают контргайку. Ее ослабляют, чтобы начать смену местоположения регулировочной гайки. Процесс выполняется двумя ключами на 10.

После этого происходит изменение длины троса. Здесь ключом на 7 требуется зафиксировать шестигранник, чтобы удержать наконечник элемента. А ключом на 10 поворачивать гайку, обеспечивающую регулировку. Чтобы подтянуть сцепление на «Рено Логан», нужно закручивать гайку. В этом случае положение педали будет становиться выше. Для достижения противоположного результата следует отпускать гайку. Как только показатели вошли в допустимый предел, манипуляции прекращаются.

Остается только зафиксировать новое положение гайки для регулировки контргайкой и проверить достигнутый результат. Оценивается положение педали сцепления. Ее уровень должен совпасть с тормозной педалью или оказаться немного выше. Схватывание обычно происходит примерно на середине. А включение задней передачи должно проходить без затруднений, исключать хруст и другие шумы.

Если возникшие сложности не удалось исправить регулировкой сцепления, проблема кроется глубже. Если она связана с износом ведомого диска, выжимного подшипника, всю систему требуется заменить. На «Рено Логан» такой ремонт выполняется на 200 000 километрах пробега. Однако особенности использования могут потребовать выполнение процедуры раньше.

Если в авто стоит гидравлическое сцепление, то проблемы с педалью устраняются путем удаления воздуха из системы. Прокачка сцепления производится по следующей схеме:

установить ТС на яму или подъемник;
снять защиту поддона картера;
отсоединить датчик уровня тормозной жидкости;
убрать пробку от бачка гидропривода;
для удаления воздуха из пространства между бачком и штуцером надо зафиксировать педаль в высоком положении;
бачок гидропривода заполняется жидкостью;
подсоединить приспособление;
снять заглушку;
установить штуцер для прокачки;
нажать на фиксатор, избегая его натяжения;
вытянуть трубопровод сцепления до щелчка, чтобы получить отверстие для выхода воздуха;
включить насос;
дождаться, пока в сливаемой жидкости не будет пузырей;
закрыть отверстие, завершив действие 10-кратным нажатием педали сцепления;
зафиксировать трубопровод гидропривода;
для очистки от воздуха емкости между штуцером и цилиндром надо подсоединить к системе пустой шприц;
нажать на фиксатор, не воздействуя на него в сторону натяжения;
вытянуть трубопровод гидропривода;
включив насос, наполнить шприц жидкостью, спустив его в систему;
повторив операцию трижды, требуется закрыть отверстие, вернув элементы на свои места;
при необходимости нужно долить рабочую жидкость в бачок.

Рассмотрев вопрос, как регулировать сцепление на «Логане», подведем итоги: эта процедура требуется в качестве профилактической меры после достижения определенного километража или замены элементов сцепления. Она позволяет устранить ряд неисправностей.

Чтобы выполнить регулировку, требуется небольшой набор инструментов. Работа не предполагает больших познаний. Для нее требуется умение правильно произвести измерение, а также понимание, в какую сторону крутить гайку для достижения нужного показателя. Исправление хода педали на гидравлическом сцеплении заключается в поэтапном удалении воздуха из системы.

Стоит помнить, что не все проблемы со сцеплением решаются регулировкой педали. Если перенастройка не дала эффекта, следует проверить, а по необходимости заменить, другие элементы сцепления.

Чтобы увеличить ресурс сцепления, важно использовать сцепление правильно. Его нужно полностью прожимать, а на первой и второй передачах плавно отпускать

Водителю следует избегать пробуксовки, переключения скоростей без использования сцепления. Таким образом, будет снижаться износ элементов системы. И потребность регулировки и замены не возникнет раньше положенного срока.

Источник

Как отрегулировать сцепление своими руками

На автомобиле, сошедшем с конвейера, привод сцепления установлен в соответствии с двумя критериями:

86 мм от кронштейна коробки передач до вилки сцепления;
60 мм от кронштейна до обжатой части наконечника троса.

установить ТС на яму или подъемник;
снять защиту поддона картера;
отсоединить датчик уровня тормозной жидкости;
убрать пробку от бачка гидропривода;
для удаления воздуха из пространства между бачком и штуцером надо зафиксировать педаль в высоком положении;
бачок гидропривода заполняется жидкостью;
подсоединить приспособление;
снять заглушку;
установить штуцер для прокачки;
нажать на фиксатор, избегая его натяжения;
вытянуть трубопровод сцепления до щелчка, чтобы получить отверстие для выхода воздуха;
включить насос;
дождаться, пока в сливаемой жидкости не будет пузырей;
закрыть отверстие, завершив действие 10-кратным нажатием педали сцепления;
зафиксировать трубопровод гидропривода;
для очистки от воздуха емкости между штуцером и цилиндром надо подсоединить к системе пустой шприц;
нажать на фиксатор, не воздействуя на него в сторону натяжения;
вытянуть трубопровод гидропривода;
включив насос, наполнить шприц жидкостью, спустив его в систему;
повторив операцию трижды, требуется закрыть отверстие, вернув элементы на свои места;
при необходимости нужно долить рабочую жидкость в бачок.

Особенности регулировки ручника

Вопрос о правильной подтяжке троса является довольно актуальным. Перед непосредственным выполнением процедуры рекомендуется предварительно проверить функционирование системы. Заметим, что мастера рекомендуют осуществлять проверочную процедуру после каждого 30- тысячного пробега Renault Logan.

Проверку работоспособности выполняем по такому алгоритму:

затягиваем рычаг ручника до упора;
заводим мотор, активируем первую передачу в трансмиссионном агрегате и медленным темпом отпускаем педаль узла сцепления;
если мотор не заглох, а автомобиль движется, то факт неэффективности или поломки стояночного тормоза здесь налицо.

Все манипуляции по натяжению приводного троса сводятся к одному компоненту – самоконтрящейся гайке. Вращаем данную гайку в левую сторону – наблюдаем ослабление уровня натяжения троса. Если крутить ее вправо, то происходит увеличение усилия натяжки. Во время регулировки следует достичь такой степени натяжения, при которой блокировка тормозных механизмов колес кормы осуществляется за счет подъема рычага ручника на 6 щелчков механизма. Затем автомобиль помещают на наклонный участок, где проверяют эффективность стояночного тормозного узла. Можно отрегулировать привод до пяти щелчков в храповом механизме, но меньше нельзя, поскольку возникает риск «прихватывания» задних колес.

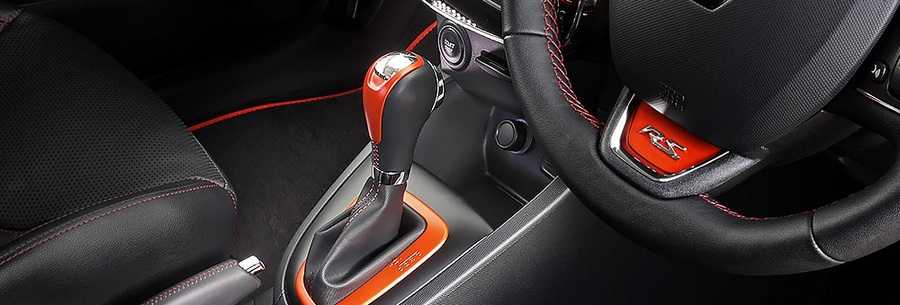

Коробка робот Renault EDC 6

6-ступенчатая коробка робот Renault DC4 или EDC 6 выпускается компанией Getrag с 2010 года и устанавливается на такие популярные модели компании как Clio, Megane, Scenic, Dacia Duster. Эта трансмиссия также известна как 6DCT250 и на автомобилях от Ford называется Powershift.

Технические характеристики 6-ркпп Renault DC4

Тип	робот-преселектив
Количество передач	6
Для привода	передний
Объем двигателя	до 2.0 литра
Крутящий момент	до 280 Нм

Какое масло лить	Renaultmatic DC-4
Объем смазки	1.8 л
Замена масла	раз в 60 000 км
Замена фильтра	не проводится
Примерный ресурс	200 000 км

Описание устройства кпп Рено DC4 или EDC 6

В 2010 году фирма Getrag представила новую 6-ступенчатую кпп с двумя сцеплениями PS250 либо 6DCT250, которая на автомобилях Ford получила название Powershift, а на Renault EDC 6. Это преселективный робот с так называемыми сухими сцеплениями, то есть за переключения передач отвечают электро-механические актуаторы и никакого гидроблока с соленоидами нет. Данная трансмиссия производится на совместном предприятии Форд и Гетраг в городе Кельне.

Роботизированную коробку EDC 6 чаще всего ставили с 1.5-литровым дизелем К9К на 110 л.с., но с 2015 года с более мощными дизельными моторами начали агрегатировать робот 6DCT450 и под тем же самым индексом. Чтобы избежать путаницы о ней расскажем в отдельной статье.

MANUAL

Обширная подборка мануалов для Меган 3 собрана здесь

INFO

Руководство по замене двойного сцепления выложено тут

FORUM

Теория работы коробки передач

Каждому автомобилисту, разбирающемуся в строении коробки передач, известно, что все современные авто с механической трансмиссией оснащены синхронизаторами. Этот элемент представляет собой один из важных компонентов агрегата. Предназначение синхронизаторов заключается в уравнивании оборотов всех валов КПП. Кроме того, эти элементы отвечают за безболезненное для коробки и безударное переключение шестеренок.

Нужно отметить, что непосредственно во время того, как водитель толкает селектор коробки при переключении со второй передачи на первую, можно почувствовать препятствие. Это препятствие мешает активировать первую скорость и именно это препятствие называется синхронизатором. В том случае, если КПП относительно новая или на нее недавно был установлен синхронизатор, то вы не ощутите проблем с переходом с повышенной скорости на пониженную. Включение первой передачи будет осуществляться без каких-либо преград.

Износившийся синхронизатор

Но если ваше транспортное средство уже прошло более сотни тысяч километров, то это напрямую отразиться на функционировании некоторых элементов агрегата. В частности, в первую очередь перестанут нормально работать синхронизаторы — они попросту не смогут выполнять задачи, возложенные на них изначально. Тогда автомобилист вынужден выполнять различные «трюки», о которых рассказывали нам деды — это всевозможные перегазовки с двойным выключением сцепления и так далее.

При выполнении таких трюков перегазовку будет исполнять функцию уравнителя сопряженных между собой шестеренок. Таким образом, если разница угловых скоростей высокая, а синхронизаторы износились достаточно сильно, то газовать водителю придется еще больше. В том случае, когда угловые скорости будут одинаковыми, автомобилист сразу поймет это — селектор КПП сможет без проблем перейти из повышенной скорости на пониженную. Таким образом, прикладывать усилия будет уже не целесообразно.

Новый синхронизатор для коробки передач
