Рено логан ремонт и обслуживание своими руками

Признаки неисправности

Среди основных признаков проблем можно выделить:

• Отсутствие какой-либо реакции на акселератор после запуска ДВС автомобиля;
• Провалы, потеря приемистости в процессе движения;
• Плавающие холостые обороты;
• Резкие скачки оборотов при плавном нажатии на акселератор;
• Слишком высокие обороты в режиме холостого хода.

В устройстве имеются подвижные электрические контакты, а также токопроводящие дорожки – эти элементы подвергаются износу в процессе эксплуатации. В работе мотора можно наблюдать провалы при наборе оборотов, нестабильный холостой ход.

Если в узле имеется неисправность, то водитель может это увидеть по сигнальной лампе на приборной панели. ЭБУ в такой ситуации переведет двигатель в резервный режим работы.

В таком режиме можно наблюдать медленный набор оборотов, даже если нажать на акселератор резко. Кроме того, может существенно вырасти расход топлива автомобиля.

Если в узле выходят из строя сразу два датчика, ЭБУ переведет работу ДВС в аварийный режим – водитель не сможет влиять на работу мотора, обороты при любых условиях будут немного выше оборотов ХХ.

Признаки неисправности мотора печки Рено Логан

Чаще причина поломки мотора печки – износ деталей с течением времени, поскольку кольца, щетки и другие подвижные детали рано или поздно выйдут из строя. Реже случаются проблемы эклектического плана – окисление контактов или обрыв проводов. Нередко просто вырабатывается смазка на движущихся частях моторчика и вентилятора.

Признаки того что вентилятор печки Рено Логан работает во внештатном режиме и узел скоро выйдет из строя, можно определить по определенным признакам:

• печка изменяет звук при работе, шумность повышается;
• тепловой поток становится неравномерным и ослабляется;
• печка включается не с первого раза или долго набирает обороты.

При работе печка свистит

Свист слышится из-под центральной панели и является признаком того, что подшипник моторчика печки вышел из строя и если моторчик снять, то можно будет убедиться, что подшипник заметно люфтит на валу. Такой свист говорит о том, что печка скоро сломается и ее лучше заменить. Сидеть в салоне становится не слишком приятно, монотонный свист сильно утомляет. Если механизм просто смазать, это не некоторое время устранит проблему, но свист неизбежно возобновится.

Печка плохо включается или не включается вовсе

На старых модификациях Логан бывает печка попросту перестает включаться. Если ударить по поверхности консоли с правой стороны, она начинала работать, иногда с характерным шумом. Причин заедания механизма несколько:

1. Подкинивание разболтанного подшипника.
2. Выработка на валу.
3. Отсутствие смазки на механизмах.
4. Износились моторные щетки.

Ослабление воздушного потока из печки

Эта проблема возникает при полностью открытых шторках на центральной панели. В холодное время года даже при полной мощности в машине все равно остается холодно. Водитель замечает проблему только по прошествии времени, лобовое стекло при минусовой температуре может не отмерзать, ограничивая обзор. Нередко на четвертом положении поток воздуха менее интенсивен, чем на втором.

Главная причина такой поломки – проблема с моторчиком. Реже – засорение салонного фильтра. В этом случае нужно разобрать печку и осмотреть мотор и салонный фильтр. Только после этого можно будет выявить и устранить причину неисправности.

Замена сцепления в Рено Логан 1.4, особенности конструкции

Сцепление важнейший элемент любого автомобиля с механической коробкой передач. Очень часто автолюбители пропускают момент, когда этот элемент трансмиссии уже требует ремонта. Итак, когда необходима замена сцепления и как не упустить то время, пока еще можно обойтись малыми силами и средствами. Обо всем по порядку.

Сцепление Рено Логан

Распознаем неисправность

Существует несколько показателей, по которым можно точно определить, что замена или ремонт сцепления необходимы:

• Шум или механический треск при включении или замене передачи.
• Рывки при движении или попытке тронуться с места.
• Пробуксовка сцепления.
• Характерный запах в салоне (напоминает запах сгоревшей сковороду или кастрюли на кухне).

Если вы заметили, что-то подобное, замена сцепления необходима. Лучше всего обратиться в автосервис, специалисты которого помогут устранить неполадку. Однако при наличии определенных навыков можно и самостоятельно заменить сцепление в рено Логан.

Самостоятельная замена сцепления

Прежде чем приступить к работе следует знать некоторые конструктивные особенности.

На все без исключения рено Логан устанавливается сухое однодисковое сцепление с центральной диафрагменной пружиной.

Если это вам о чем-то говорит, и вы знаете устройство механизма и уверены в своих силах — пора приступать непосредственно к работе.

Замена сцепления Рено Логан

Необходимые инструменты

1. Ключ «на 11», а лучше, если это будет торцевая головка.
2. Отвертки – плоская и крестообразная.
3. Оправка для центрирования ведомого диска (подойдет та, что для переднеприводных ВАЗов)

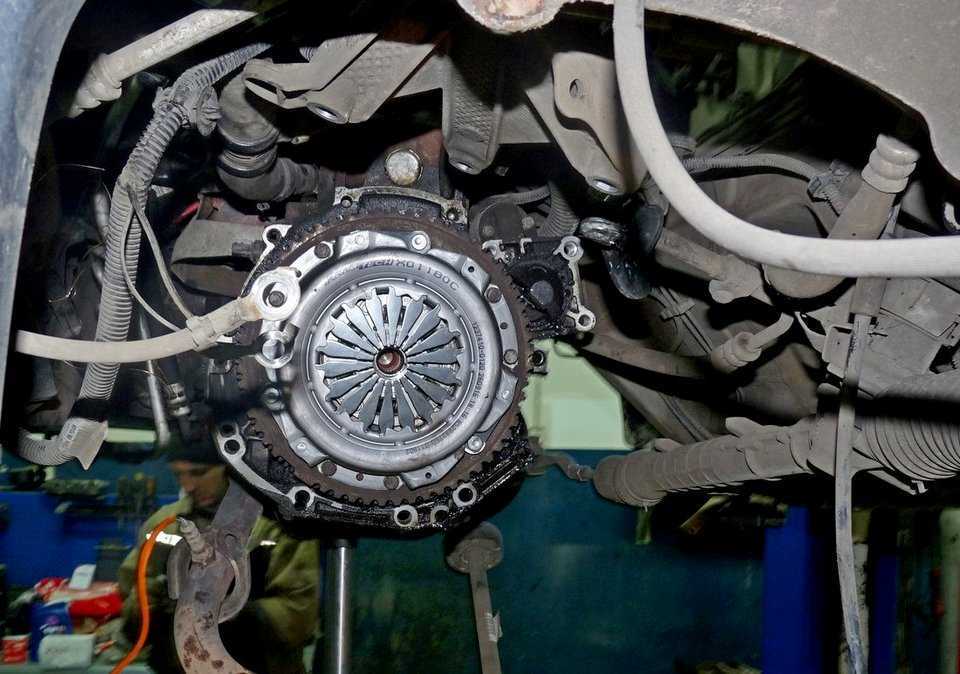

Снимаем сцепление

Первым делом загоняем Логан на яму также можно заручиться помощью еще одного человека. Замена сцепления такое дело, что лишние руки точно не помешают. Прежде чем начинать еще раз проверьте наличие необходимых инструментов. Если все в порядке приступаем к работе:

• Первым делом следует снять коробку передач (если этого не сделать вы не сможете подобраться к маховику и самому сцеплению).
• Теперь удерживайте маховик отверткой, чтобы он не крутился, и одновременно откручивайте болты крепления нажимного диска. Натяжку болтов следует ослаблять равномерно, переходя, от одного к другому.
• Выкрутив, болты снимайте с маховика ведомый и нажимной диски сцепления, ведомый при этом следует придерживать. Когда все готово внимательно осмотрите детали. Трещины и сколы не допускаются. В случае если при визуально осмотре обнаружены какие-либо еще неполадки – меняйте ведомый и нажимной не задумываясь.
• Прежде чем установить новые детали убедитесь, что ведомый диск легко перемещается по шлицам первичного вала КПП. Неполадки или заедания следует тут же устранить либо, отрегулировав, ступицы диска, либо заменив дефектные детали.
• Далее, наносим на шлицы ведомого специальную тугоплавкую смазку.
• Теперь нам понадобиться оправка с ее помощью устанавливаем на место ведомый диск. Правильным положением будет то, при котором выступающая часть ступицы диска оказалась направленной в сторону пружины кожуха сцепления.
• После на центрирующие штифты устанавливайте нажимной диск и сразу можно ввернуть болты крепления. Затягиваем их, также поочередно переходя, от одного к другому.
• Теперь оправку можно снять и установить на место коробку передач. После останется только подключить тросик и отрегулировать его длину.

Важный нюанс

Замена сцепления процесс все-таки достаточно трудоемкий, однако, бывает так, что в попытке сэкономить автолюбители обрекают себя на дополнительную работу. А дело все в том, что на первый взгляд может показаться, что одна из деталей сцепления исправна и может прослужить еще некоторое время. Так вот обычно это большое заблуждение. Специалисты советуют менять механизм сцепления Рено Логан целиком и полностью и не оставлять старых деталей – это гарантия того, что работу не придется переделывать, а механизм будет долго служить верой и правдой.

Причины поломки

Итак, следует перейти к рассмотрению особенностей, почему не работает печка на Renault Logan:

• Засорение воздушного фильтра.
• Сопротивление вышло из строя.
• Неисправность предохранителя F36.
• Нарушения контактов штекера.
• Поломка вентиляторного переключателя.
• Неправильное расположение заслонки управления воздухом и т.д.

Более детально с этими причинами ознакомимся ниже.

Грязный и чистый салонный фильтр

Одной их наиболее часто встречающихся на практике причин функционального выхода печки из строя является засоренный воздушный салонный фильтр. Его расположение нередко приводит к тому, что в него извне попадают разные посторонние предметы, вплоть до листьев деревьев и насекомых. Это приводит к резкому снижению потока горячего воздуха, направленного в салон. Поэтому ремонт печки опытные водители начинают, как правило, с тщательного осмотра корпуса фильтра. Он находится в салоне под низом передней панели, вблизи месторасположения левой ноги пассажира. Если фильтр и действительно забит, его очищают, выбросив все посторонние предметы и аккуратно почистив корпус изнутри.

Довольно часто на практике встречаются казусные случаи, когда отопительный вентилятор нормально работает на всех скоростях (1-й, 2-й и 3-й), кроме четвертой. В таких ситуациях причиной ненормальной работы печки Renault Logan является, как правило, сопротивление: оно вышло по разным причинам из строя и нуждается в замене новым.

Резистор (сопротивление) печки этого авто

Если вентилятор печки вообще не хочет включаться, почти однозначным диагнозом является неисправность предохранителя F36. Скорее всего, он перегорел и должен быть заменен новым. Однако при его проверке бывает и такое, что предохранитель цел и работоспособен, а вентилятор упорно не включается. Тогда проверке подлежит вентиляторное реле: его меняют, после чего печка зачастую начинает нормально действовать в штатном режиме.

Но возможен, к сожалению, и третий вариант. Так, реле заменено, а возобновления нормальной работы печки все нет. Здесь не обойтись без проверки контактов штекера, подающего на вентиляторный двигатель напряжение. Чтобы проверить сам электродвигатель, его необходимо напрямую соединить с аккумуляторной батареей с помощью разомкнутого штекера. Если электродвигатель исправен, причина может оказаться в вентиляторном переключателе форматов работы, если же и он действует, не обойтись без снятия и проверки щеток коллектора.

Электромотор с вентилятором

Необходимо выделить ещё одну широко распространенную причину неисправности печки автомашины Renault Logan. Практика показала, что такой причиной во многих случаях становится заслонка управления воздухом, которая блокирует поступление внутрь салона горячего воздуха. Здесь надо сразу же проверить функционирование тросового провода, заключенного в защитную оболочку белого цвета, так как, согласно статистике, в подавляющем большинстве ситуаций виновником является именно он.

Статья рассмотрела основные форматы неисправностей печки Renault Logan и алгоритмы устранения причин поломки собственными силами. Конечно, куда проще поехать к мастерам одной из надежных СТО, чтобы ремонтом занялись опытные специалисты, однако такой вариант может оказаться недешёвым. Однако если водитель самокритично поймет, что в одиночку ему с поломанной печкой не справиться, волей-неволей придется искать помощь или в напарнике-профессионале, или на той же станции техобслуживания. Удачи!

Почему не греет и не работает печка Рено Симбол: фото и видео

Грешил на помпу-проехал по трассе с скоростью Что за хрень -не пойму: Уже и не знаю что делать Алексей Начала потиху пробивать и воздушить печку. А до этого что только не делал! Добавлено через 5 минут 56 секунд Landcore Кстати у меня так и начинала. Газу дашь до сразу теплеет ,а на холостых холод. Открути развоздушку при входе в печку если пузырьки,пена- то плохо.

Причина плохой работы печки на Рено Логан, Сандеро, Дастер, Ларгус

А у меня пока полет нормальный. Сегодня опять пробовал ,вроде появляется циркуляция-потом опять пена: А если не секрет, сколько обошлось сие удовольствие? Температура ОЖ всегда нормальная, не зависимо от того как дует печка..

Артикулы

Для всех тросиков, подходящих для авто первой и второй генерации, в каталоге Рено приводятся два артикула – 8200215961 и 6001546867. Речь идёт о разных обозначениях одной детали.

Заменители

3074 600 294 — самый распространённый вариант замены оригинальной запчасти

3074 600 294 в Экзисте

Перечислим аналоги, подходящие для машин из двух первых генераций:

• CABOR 10.2890
• TRISCAN 8140 25250
• ATE 24372810312 или 591031
• AUTOMOTOR FRANCE AVC6867SAE1 или AVC6867

• BAV DISAN96
• CAUTEX 28439
• ADRIAUTO AD41180, AD410180, 41180, 410180
• CEF RT01186
• C.M.B. AN96
• QUARTZ QZ-154-6867
• FRANCECAR FCR210148
• COFLE 102890
• FTE FKS20023
• KAWE RT01186
• HI-DRIVE CC708
• MALO 26545
• NPA NP51105151
• SPJ 911112
• QH KA93657
• TRW GCC109
• TIMMEN 01441528
• SACHS 3074600294 (на фото выше)
• MASTER-SPORT 6001546867PRPCSMS
• ABS K27640
• ASAM 30360 или 31071
• HELLA 8AK 355 700-921
• BRECKNER BK19004
• SEIM 401712
• KAGER 192756
• LEX TR2193
• RICAMBIFLEX 01441528
• METZGER 102890
• TEXTAR 58013900

Как меняют сцепление

Муфту меняют без полного снятия КПП. Однако приходится демонтировать обе гранатки спереди и обвес, отключать всю проводку от датчиков. Под рукой должны быть пневматический шуруповёрт и оправка.

В процессе разборки деталей обязательно осматривают маховик. Если его состояние вызывает вопросы, нужны грамотный анализ, проверка на биение, задиры.

На Рено Логан стоит сухое сцепление с демпферной корзиной и одним диском. Узел рекомендуется менять только тем людям, которые разбираются в устройстве механизма и принципах его действия.

Вот какие инструменты понадобятся для работы:

• набор отвёрток;
• ключ на «11» или торцевая головка для шуруповёрта;
• оправка для центрирования диска.

Процедуру снятия узла начинают с установки машины на яму. КПП можно не снимать, но следует освободить коробку от опор и отсоединить её от двигателя. Маховик надо зафиксировать длинной отвёрткой — чтобы не вращался, когда откручиваются болты нажимного диска.

Дальше следует вытащить диск и корзину, тщательно осмотреть их. Любые трещины, в том числе и незначительные — это повод для срочного обновления всех элементов сцепления. Частично проводить замену сцепления Рено Логан не рекомендуется.

Повышенный шум может вызывать разрушенный подшипник сцепления. Это происходит в момент нажатия на педаль муфты. На Logan подшипник ставят в сборе на направляющей втулке. Он соединён с вилкой выключения через специальные цапфы, вставленные до упора.

На завершающем этапе работы нужно выполнить регулировку троса сцепления. Настройка проводится под капотом — там специальный фиксирующий набалдашник, прямо на приводе. На открутить его и выставить такую длину элемента, чтобы педаль не была чересчур жёсткой или мягкой.

Техника безопасности при обслуживании и ремонте Renault Logan, Sandero

Помещение, где проводятся ремонтные работы, должно хорошо проветриваться, дверь – легко открываться как изнутри, так и снаружи. Проход к двери всегда держите свободным. В помещении обязательно должны находиться переносной огнетушитель и аптечка.

При работе двигателя (особенно на пусковых режимах) выделяется оксид углерода (угарный газ) – ядовитый газ без цвета и запаха. Опасная для жизни концентрация оксида углерода может образоваться даже при открытых воротах гаража, поэтому перед пуском двигателя обеспечьте принудительный отвод отработавших газов за пределы гаража. При отсутствии принудительной вытяжки можно пускать двигатель на короткое время, надев на выпускную трубу отрезок шланга, выведенный за пределы гаража. При этом система выпуска и ее соединение со шлангом должны быть герметичны.

При ремонте системы питания необходимо отсоединять клемму провода от «минусового» вывода аккумуляторной батареи и сбрасывать давление в системе.

При использовании отрезной машинки или наждачного круга во избежание пожара проследите, чтобы в зоне разлета искр не находились легковоспламеняющиеся вещества.

Также следите за тем, чтобы аккумуляторная батарея, установленная на зарядку, во избежание взрыва не находилась в зоне разлета искр.

Для защиты рук от порезов и ушибов во время «силовых» операций надевайте перчатки (лучше кожаные). Для защиты глаз при работе с электроинструментом надевайте очки (лучше специальные, с боковыми щитками).

Не применяйте неисправный инструмент: рожковые ключи с «раскрывшимся» зевом или смятыми губками, отвертки со скругленным, скрученным шлицем или неправильно заточенные, пассатижи с плохо закрепленными пластмассовыми ручками, молотки с незафиксированной ручкой и т. п.

При вывешивании автомобиля с помощью домкрата задействуйте стояночный тормоз…

…а под колеса подложите упоры.
Работу следует проводить на ровной площадке. Устанавливая под порог домкрат, используйте только места, определенные заводом изготовителем. Пользуйтесь только исправным домкратом.

Не работайте под автомобилем, если он вывешен только на домкрате. Для страховки используйте подставку заводского изготовления.
Предварительно убедитесь, что соответствующие силовые элементы кузова (усилители пола, пороги) достаточно прочны. Запрещается вывешивать автомобиль на двух или более домкратах, используйте опорные стойки промышленного изготовления. Запрещается нагружать или разгружать автомобиль, стоящий на домкрате (садиться в него, снимать или устанавливать двигатель).

Отработанные масла содержат концерогенные соединения. При попадании масла на руки вытрите их ветошью, а затем протрите специальным «средством для чистки рук» (или подсолнечным маслом) и вымойте теплой водой с мылом.

Запрещается мыть руки горячей водой, так как при этом вредные вещества легко проникают через кожу.
При попадании на руки бензина также вытрите их чистой ветошью, а затем вымойте с мылом. В охлаждающей жидкости системы охлаждения двигателя (антифризе) содержится этиленгликоль, который ядовит при попадании в организм и – в меньшей степени – при попадании на кожу. При отравлении антифризом нужно немедленно вызвать рвоту, промыть желудок, а в тяжелых случаях принять солевое слабительное (например, глауберову соль) и обратиться к врачу. При попадании на кожу – смыть большим количеством воды. То же при отравлении тормозной жидкостью.

Электролит при попадании на кожу вызывает жжение, покраснение. Если электролит попал на руки или в глаза, вначале смойте его большим количеством холодной воды. Затем руки можно промыть раствором питьевой соды или нашатырного спирта. Помните, что серная кислота даже в малых концентрациях разрушает органические волокна, – берегите одежду!

Отработанные материалы складывайте в специальные контейнеры для утилизации. Бензин, масла, тормозная жидкость резинотехнические изделия и пластмассы практически не разлагаются естественным путем и требуют промышленной переработки.

Видео по теме «Техника безопасности при обслуживании и ремонте Рено Логан, Сандеро»

Ремонт блоков управления рено

Замена дисковых тормозных колодок передней оси грузовика

https://youtube.com/watch?v=7VzU7lw8nVs

Проверка качества хладогента, часть 2. Ремонт автокондиционера автосервис Автоматика.

Снятие кпп

В некоторых случаях возможна замена сцепления без снятия коробки. Но чтобы выполнить эту операцию как следует, лучше не отодвигать ее от двигателя. Демонтаж коробки начинается со снятия подрамника:

1. Откручиваем 3 болта со стороны бампера
2. Снимается кронштейн задней опоры двигателя.
3. Снимаются болты с рулевого механизма
4. Выхлопная труба отсоединяется от коллектора.

Снимается стартер. Для этого откручиваются клеммы и крепежные винты.

Помимо этого, коробка удерживается еще несколькими болтами. Они расположены со стороны масляного картера и еще 2 притягивают ее к двигателю.

Выполнив все вышеперечисленные действия, нужно подставить опоры под мотор и коробку. Затем можно снять левый кронштейн двигателя.

Как отрегулировать педаль сцепления

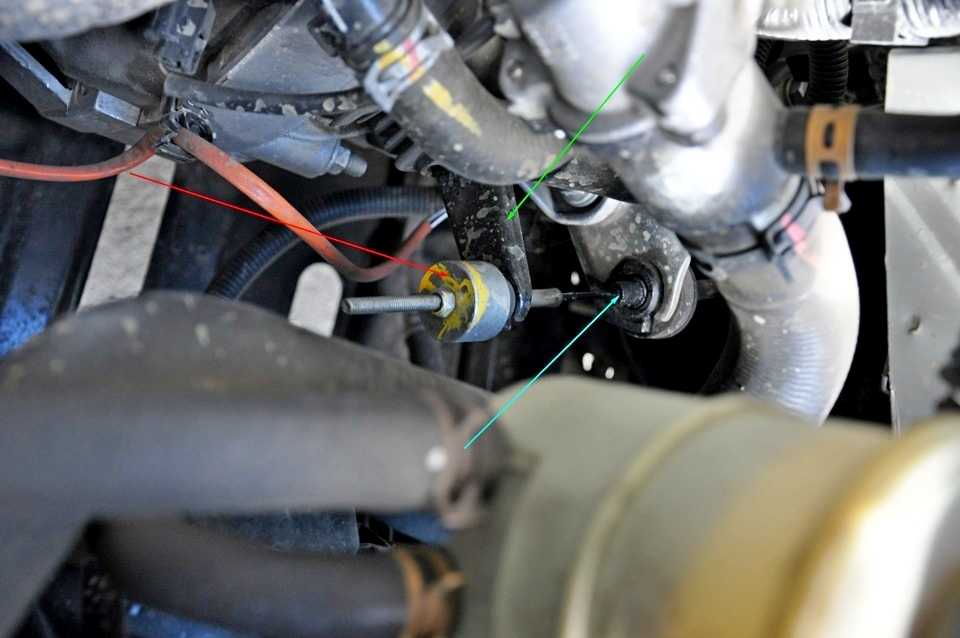

Регулировка троса сцепления Рено Логан с механической коробкой передач осуществляется идентично во всех модификациях этого автомобиля и других схожих моделей Рено. Для этого нужно сделать два основных замера и провести соответствующие действия. Сначала штангенциркулем измеряется расстояние от резинового демпфера до окончания металлического наконечника троса, который составляет 86 ± 5 мм.

Если зазор меньше, регулировочную гайку требуется отпустить, если же он больше – затянуть. Это делается обычным ключом на 10. Гайка имеет пластиковую вставку, поэтому может идти туго, но это нужно, чтобы настройка тросика сцепления не сбилась впоследствии.

Далее делается 2-3 выжима сцепления, чтобы понять, где оно схватывает, поскольку с износом дисков и корзины оно поднимается. Если педаль стоит значительно выше педали тормоза, а в норме она должна выступать над ней на несколько миллиметров, потребуется дополнительная регулировка. Чтобы педаль стала на место, а сцепление схватывало посередине, требуется отпустить ту же гайку, которой регулировался зазор на трос сцепления Рено Логан. При этом нужно контролировать положение педали сцепления, периодически нажимая на нее 3-4 раза. Как только она стала в нужное положение чуть выше педали тормоза, нужно завести автомобиль и попробовать тронуться.

Далее нужно ориентироваться по собственным ощущениям для достижения комфорта при езде. Если хотите, чтобы сцепление схватывало раньше, нужно еще больше отпустить трос привода сцепления, дополнительно выкрутив регулировочную гайку. Когда требуется, чтобы сцепление хватало повыше, гайку нужно наоборот закрутить. Важный момент – после идеальной регулировки, нужно включить заднюю передачу, она должна входить мягко и без хруста.

Рекомендации

Независимо от способа замены шаровой (со снятием рычага или без демонтажа), сразу после замены нужно ехать на развал-схождение. При этом во время первой поездки и в последующие несколько сотен километров нужно избегать агрессивной езды и проезда неровностей на скорости.

Дело в том, что:

• шаровой опоре нужно дать время на полную «усадку», также при условии замены сайлентблоков рычагов данное правило распространяется и на них;
• если при монтаже шаровая не запрессовалась в рычаг должным образом, даже вылет опоры из рычага не приведет к серьезным последствиям на низкой скорости;

Отметим, что менять шаровую в сборе с рычагом всегда лучше, чем по отдельности. Причина в том, что опора запрессовывается в отверстие рычага при помощи шлицов на краях шаровой опоры.

Вполне очевидно, что в процессе эксплуатации шлицы постепенно разбивают отверстие в рычаге, диаметр посадочного отверстия увеличивается.  Конечно, саму шаровую при незначительно износе может и не вырвет, однако стуки в передней подвеске усиливаются.

При выборе шаровой опоры на Логан важно учитывать, что в продаже есть шаровые опоры нового типа, а также старого образца. Новые опоры имеют пальцы сбоку, а также лишены круговой проточки

Артикул шаровой Рено Логан нового и старого образца отличается

По этой причине важно сразу определить, какой тип опоры  стоит на машине, чтобы шаровая Рено Логан полностью подошла. Чтобы разобраться, потребуется выбить опору из кулака

Напоследок добавим, что в качестве замены можно ставить как оригинал (Lemforder, TRW), так и качественные аналоги. В любом случае, следует помнить, что шаровая и рычаг передней подвески являются важными и достаточно сильно нагруженными деталями.

Критические поломки данных элементов могут привести не только к появлению стуков в подвеске и ухудшению управляемости, но и выворачиванию колеса при езде. По этой причине появление любых признаков неисправности шаровых опор или проблемы с рычагами являются весомым основанием для проведения комплексной диагностики ходовой части и немедленной замены вышедших из строя элементов.

Снятие КПП Renault Logan 1

Для этого понадобится снять минусовую клемму с аккумуляторной батареи.

В дальнейшем выполняются следующие операции:

1. Выкручиваются крепёжные гайки подшипников передних колес.
2. Приподнимается передняя часть автомобиля и устанавливается на упоры.
3. Демонтируются колеса.
4. Сливается масло с КПП Renault Logan 1 посредством выкручивания пробки в нижней части.
5. Скручиваются крепежные гайки рулевых наконечников, которые в дальнейшем извлекаются из поворотных кулаков.
6. Откручиваются гайки ступичных подшипников.
7. Выкручиваются фиксирующие болты между поворотным кулаком и стойкой в количестве двух штук с левой, правой сторон. Далее кулаки вытягиваются.
8. Для извлечения приводов со стороны механики, следует с правой стороны вытянуть со шлицов, а с левой – предварительно выкрутить три фиксирующих болта.
9. На следующем этапе выводится трос из вилки сцепления. Для этого необходимо потянуть за груз на передней части троса.

   (ссылка на источник фото)

10. Извлекается наконечник оболочки тросика сцепления из кронштейна на КПП.
11. Демонтируется управляющая тяга коробки передач с предварительным нанесением метки ее расположения на штоке. При помощи ключа на тринадцать ослабляется болт затяжки хомута тяги. Она извлекается.

    (ссылка на источник фото)

12. Отсоединяются питающие разъемы с датчика положения коленчатого вала, скорости, управляющей системы двигателя.

    (ссылка на источник фото)

13. Ключом на десять выкручивается датчик положения коленчатого вала.
14. При помощи плоской отвёртки выводится из зацепления датчик скорости.

    (ссылка на источник фото)

Продолжаем демонтаж коробки

Дальнейший ремонт механики Рено Логан 1 поколения включает в себя:

1. Со штуцера картера МКПП Renault Logan 1 демонтируется шланг сапуна.
2. Вытаскивается разъем выключателя фонаря заднего хода, отжав пластиковый фиксатор.
3. Вытаскивается шлейф с проводами управляющей системы двигателя из держателя проводов кислородного датчика. Для этого понадобится отжать пластиковый фиксатор.

   (ссылка на источник фото)

4. Далее выводится из кронштейна на коробке держатель жгута кислородного датчика посредством передвижения вверх. После этого расстегивается колодка, вынимается жгут.
5. Следующим шагом станет демонтаж стартера Рено Логан первого поколения. Предварительно откручивается гайка управляющего контакта ключом на восемь для снятия провода с контактной ножки стартера.

   (ссылка на источник фото)

6. Снимается контакт стартера, подключенный от аккумуляторной батареи. Для этого открутите фиксирующую гайку ключом на тринадцать.
7. Остается выкрутить три крепежных болта между пусковым устройством и картером сцепления, используя торцевую головку на тринадцать, извлечь пусковое устройство.
8. В салоне необходимо выкрутить фиксирующий болт между рулевым валом и рейкой.
9. Ослабляются два крепежа между подрамником и кузовом с правой стороны, а с левой – полностью выкручиваются. Подрамник опускается вниз.
10. Используя ключ на тринадцать, открутить фиксирующие болты минусовых проводов с картера МКПП Рено Логан 1 поколения.

    (ссылка на источник фото)

11. Выкручиваются крепежи в количестве четырех штук между картером ДВС и сцепления.
12. Устанавливаются регулируемые опоры под ДВС, КПП.
13. Скручивается фиксирующая гайка между левой опорой ДВС и кронштейном, используя ключ на шестнадцать.
14. Выкручивается фиксирующая гайка между блоком цилиндров и МКПП торцевой головкой на тринадцать. Она расположена выше посадочного места правого внутреннего ШРУСа.
15. Далее выкручиваются три крепежных элемента между КПП и блоком цилиндров ключом на тринадцать.
16. Аккуратно опускаются опоры ДВС до момента выхода шпильки кронштейна левой опоры из подушки.
17. КПП Рено Логан первого поколения выводится из ступицы ведомого диска сцепления, снимается.

Подготовка (пространство под капотом)

Для начала нужно отключить минусовую клемму АКБ (ключ «на 10»). Также снимают трос сцепления: грузик подтягивают вперёд, вынимают его из прорези вилки, а резиновую муфту затем выводят из прорези в кронштейне.

Трос сцепления и жгут проводов

На картере КПП закреплён держатель моторного жгута. Надо разжать крепление и отвести жгут в сторону.

Пройдёмся по разъёмам:

1. На двигателе отключают датчик ВМТ. Для этого откручивают два винта крепления ( фото 1 и 2 ).

На коробке отключают клеммник выключателя заднего хода.

Датчик скорости тоже нужно отключить ( фото 4 ).
Датчик концентрации кислорода отключают. Его колодку снимают с держателя на КПП.

Ниже показано, что нужно сделать.

Датчики: ВМТ (1-2), задний ход (3), скорость (4), лямбда (5-6)

Также надо ослабить крепление шланга сапуна. Сам шланг отводят от коробки, а ещё от неё откручивают два провода «массы» (фото ниже).

Сапун и шнуры заземления

Два медных винта желательно будет не терять.

Осталось найти тягу рычага КПП, чтобы ослабить крепление на хомуте и вынуть стержень из трубки (см. фото).

Разъединяем трубку и стержень

Предварительно возле хомута делают пометку краской. При монтаже стержень устанавливается по метке.

Генераторы на Логан 1.4, 1.6

Как правильно подобрать генератор Рено Логан с двигателем 1.4 и 1.6…

Здравствуйте Логановод читатель блога AAuhadullin.ru! В этой статье мы рассмотрим, как правильно подобрать генератор Рено Логан 1.4, 1.6, -автомобили укомплектованные кондиционером, гидроусилителем руля и без этих опций.

Замена генератора на автомобиле Reno Logan может потребоваться в случае невозможности отреставрировать «родной» или если требуется установить большей мощности генератор после установки дополнительного оборудования. Например, мощная аудиосистема с сабвуфером, дополнительное световое оборудование и пр., что создаёт дополнительную нагрузку на генератор. При выборе необходимо знать год выпуска модели, комплектацию и VIN код кузова. К тому же нужно учитывать и тот факт, что на моделях с гидроусилителем и кондиционером монтировались генераторы с различным монтажным крепежом. Они различаются не только способом крепежа, но и способом натяжения приводного ремня.

Помимо этого, генератор Рено Логан 1.6 укомплектованный кондиционером и гидроусилителем руля должен быть более мощным, так как создаётся дополнительная нагрузка на него.

На моделях Рено Логан устанавливалось несколько типов генераторов. Так на моделях без гидроусилителя и кондиционера устанавливается генератор от компании Mitsubishi, с 4-х ручейковым шкивом привода, оригинальный номер 8200660053.

Генератор Reno без Гура и кондиционера Mitsubishi номер 6001548053

Номера у них Mitsubishi: A002TC0391, A2TC0391, 8200400891, 6001548053, 8200660053. На них выходит из строя реле регулятора, а также обмотка. Генераторами BOSH (98А), оригинальный номер 6001548053 комплектовались модели Логан с гидроусилителем и кондиционером до 2010 года выпуска. Они могут быть оснащены двумя взаимозаменяемыми типами приводных шкивов. Устанавливались с 2005 года на моделях Логан с моторами 1.4 — 1.6 литра. Эксплуатируется также на DACIA Logan 1.6, Sandero, Clio, Laguna, Megane, Scenic, Kangoo, Symbol.

Генератор Рено Логан фирмы Bosch до 2010 года выпуска, № 7701477694

Номера генераторов BOSH: 0124415013, 0124415014, 0124415038, 0124415040, 0124415041, 0986042770, 7700429310, 7700434900, 8200438148, 8200660040, 8200692865, CA 1470IR, 0124415007, 0124415043, 09860441850, 230158902, 230158982, 2542420, 2542548, 283660, 283938, 437311, 439306, 440227, 7700101274, 7700421477, 7701476810, 7711134564, 8200030635, 8200103726, 8200727051. На них из строя выходит реле регулятора напряжения и разрушается демпферный шкив.

После 2010 года выпуска на машинах с гидроусилителем и кондиционером устанавливаются либо BOSH (231007633R), или Valeo, которые полностью взаимозаменяемы.

Генератор Valeo выпускаются с током зарядки от 75 до 100 А.

Генератор Логан Valeo после 2010 года выпуска, № 231007633R.

Оригинальные номера генераторов Valeo:

• DACIA 8200674762, 7711497535.
• RENAULT 8200810621, 7711497535, 8200674762, 439661, 440246, TG9B053.

По мере эксплуатации на Valeo изнашиваются щетки и подшипники…

Если на автомобиле не установлено дополнительное электрооборудование, то необходимо приобретать либо оригинальный генератор, или с такими характеристиками, как у «родного» установленный от завода.

Правильный подбор генератора на Рено Логан

Установить точную модель генератора удаётся только после демонтажа с автомобиля, поэтому если нет данных, то проще обратиться в автосервис, либо самому снять, чтобы определиться перед покупкой

Что важно это позволит определить модель генератора для автомобиля Рено Логан 1.4, 1.6 и способ крепления. До 2010 года выпуска:

Генератор Рено Логан 1,4 и 1,6 после 2010 года выпуска

До 2010 года выпуска:

Генератор Рено Логан до 2010 года выпуска

Удачи и до скорых встреч на страницах блога AAuhadullin.ru!

Ремень привода на генератор

Моя ЛоганМашина с коробкой АКПП

Пропускает масло ГУР

Как поменять резинки стеклоочистителя
