Как снять генератор с автомобиля рено логан?

Первичная диагностика

Появление описанных выше симптомов — повод осмотреть источник питания на факт вероятных проблем.

Даже при отсутствии опыта ремонта и знаний электрической части, автовладелец может следить и своевременно замечать поломки генератора.

Время от времени осматривайте устройство. Не допускается появление на нем влаги или загрязнений. Это требование касается не только источника питания, но и приводного ремня Рено Логан. В противном случае высок риск замыкания во вторичной сети. Дождитесь, пока все высохнет, и удалите грязь.

Следите, чтобы на генераторе не появлялись потеки смазки с двигателя. В противном случае приводной ремень может скользить, что станет причиной снижения мощности источника питания и падения напряжения.
Контролируйте состояние приводного ремня. На нем не должно быть дефектов, любой из которых может привести к разрыву. Лучше сразу произвести замену.
Наиболее слабым звеном являются подшипники, которым приходится выдерживать максимальную нагрузку. Именно из-за них часто приходится делать преждевременный ремонт генератора на Логане с кондиционером и без него.

Выполнение несложных рекомендаций, рассмотренных выше, поможет вовремя выявить неисправность и не пропустить время замены или ремонта источника питания.

При выборе комплектующих узлов ориентируйтесь только на оригинальные детали.

Renault Logan Логас › Бортжурнал › Новые щётки генератора: Huco вместо Ляо-технолоджи

Видимо, год огненной обезьяны как-то связан с электричеством, потому что весной поменял генератор на Витце, а недавно начал чудить и генератор на Логане. Если конкретнее, то начала моргать лампа АКБ, причём на рабочих оборотах и при прогретой машине. На холодную и на холостых всё норм. Да и напряжение всегда хорошее, не ниже 14В

На видео не обращайте внимание на лампу иммобилайзера — последствия дистанционного запуска, всё нормально

Начал читать что к чему. На изношенные щётки не похоже, тем более, что 3 года назад их меняли (к слову, в сервисе). Значит что-то ещё. Решил начать разбираться сам, методом исключения. Убедившись, что у меня генератор Bosch (2006 год, ГУР, кондёр), заказал щётки HUCO 130606, которые идут на наших машинах в сборе с реле-регулятором.

Полный размерФото с сети

Да, можно было купить ВАЗовские, подточить, перепаять… но я уже перепаивал щётки на двигателе стиральной машине — и если на стиралке мне не светит оказаться в поле с неработающими щётками, то с машиной это возможно в случае чего — поэтому тут решил не колхозить.Дальше что? А дальше разборка. При прошлой замене «рукастые мастера» откручивали трубки кондёра, спускали фреон (конечно, не им же потом на заправку ехать), но я решил что так быть не должно и стал мучить как есть. И знаете, даже в такой тесноте вполне возможно поменять щётки без съёма генератора.0. Сначала отключить массу с аккумулятора (а то огненная обезьяна может цапнуть за пальчик)1. Теперь нам надо открутить гайку на 15 (номер 1)2. Потом гайка на 13 (номер 2), снять силовой провод, под ним ещё гайка на 13

3. Болтик под крестовую отвертку (номер 3). Я мучал его долго, слизал ему «крест»… А потом открутил его головкой на 8 ))) Да, у него были и под отвертку и под головку грани

Полный размерЧтоб понятнее было взаиморасположение

Полный размерЗлосчастный болтик4. Ещё необходимо снять контрольный проводок заряда (на фото он уже снят)5. Самый интересный шаг. И самый матерный. Проявив всю выдержку и спокойствие вам необходимо снят крышку генератора. Она просто так не снимется, надо наклонять/поворачивать/аккуратно тянуть. Да, трубки кондёра будут мешать (а гнуть их не стоит ибо дорого). Но когда у вас получится, вы будете рады, что гена на месте и не пришлось разбирать полмашины.

6. Дальше 3 болтика, снимаем старые щётки с реле и ставим новые.7.Ставим обратно крышку (вспоминая компоновщиков по матушке), прикручиваем все гайки, ставим сигнальный провод и проверяем работоспособность.

За неделю, что прошла с момента замены — всё отлично! Напряжение в норме, лампа не горит и не моргает. Более того, раньше я замечал повышенную склонность кузова машины «пощекотать» мне руки при закрывании двери после поездки и я списывал это на одежду/обувь/статику/фигатику, а теперь это пропало будто и не бывало!

Теперь разбор полётов.

Полный размерСнятые щётки

Снятый реле-регулятор в сборе со щётками выглядели как-то странно. Да, остаток щёток ещё приличный и они походили бы ещё 3 года. Но меня смутило, что из всей маркировки я нашёл только CIB239. Гугл подсказал, что это китай-китай. Нет, я ничего не имею против того, что сейчас большинство товаров производится в Китае. Просто насколько производитель не хочет афишировать себя на товаре — видимо, они что-то знают о качестве своей продукции.Вот так и произошло, что уже изначально реле-регулятор начал давать перенапряжение (как мне кажется), и только аккумулятор не давал напруге совсем уж выйти за пределы (если кто может что толковое сказать на этот счёт со стороны опыта в электротехнике — я весь внимания), а через 3 года начал конкретно сбоить.А ведь хорошо, что это не привело к повышению напряжения до уровня, критичного для каких-либо электронных модулей (3 раза тьфу).

В общем, товарищи, смотрите за тем, что ставите на свою машину вы или те, кто вам её ремонтирует. Вот так в сервисе поставили дешмань из наличия, а она начала мозги пудрить, хотя щёткам по виду ещё жить и жить.

Всем мир!

«Вечером попробовал завести машину удаленно — мигает аварийкой и отказывается. Пробовал концевик под капотом давить, не помогло. Других причин придумать не смог. Завтра, выходит, снова в непрогретую садиться» — знакомая ситуация? Замена щеток генератора Рено Логан — простая работа, с которой может справиться каждый автовладелец. Для этого необходимо разобраться с конструктивными особенностями источника питания, подобрать правильные щетки и четко следовать инструкции производителя. Ниже рассмотрим наиболее важные моменты.

Генератор Рено Логан с двигателем 1.4 и 1.6 после 2010 года

Приветствую, автолюбитель Renault Logan!

Сегодня рассмотрим генератор на автомобиль Рено Логан с кондиционером и ГУРом руля. Подобный генератор идёт и на авто с гидроусилителем, но без кондиционера.

Фото 1. Генератор Renault Logan 12v 90amp BOSCH.

Фото 2. Генератор Renault Logan 12v 90amp.

Продавщица Татьяна сказала, что это ходовой генератор на Рено после 2010 года выпуска…

Пробег моего автомобиля сейчас 111 тыс. км, а генератор обычно ходит 120-160 тыс. километров. После такого пробега рекомендуется уже прислушиваться к его работе – шумит он либо нет. При обнаружении шума, когда работает генератор в таком случае желательно сразу поменять подшипник. Не нужно откладывать его ремонт.

Чаще всего первым изнашивается передний подшипник ротора, где установлен шкив, так как больше нагружен при работе. Колектор и задний подшипник ходят дольше.

Фото 3. Закрытые подшипники генератора 202 и 303.

Фото 4. Колектор генератора БОШ.

Стоимость самого генератора достаточно высока, а приобретение подшипников и сам ремонт генератора Renault Logan обойдётся вам в небольшую сумму. На генераторе моей ЛоганМашины с двигателем К4М установлены 202 и 303 закрытые пыльником подшипники.

Помимо износа подшипников в генераторе могут быть и другие признаки неисправности, такие как:

Малый или большой зарядный ток;
Нет зарядки;
Лампа аккумулятора на щитке приборов горит в полнакала;
Не срабатывает обгонная муфта шкива генератора.

Порядок проверки и ремонта генератора

Проверяем генератор и, если есть неисправность ремонтируем:

Разборка, прочистка и дефектовка деталей;
Проверка статора и ротора на предмет обрыва или короткого замыкания;
Проверка состояния колец возбуждения ротора;
Проверка диодного моста и дополнительных диодов;
Проверка реле – регулятора;
Проверка высоты щёток и лёгкость их перемещения в гнёздах;
Проверка срабатывания обгонной муфты;
Сборка генератора и его проверка на специальном стенде.

Реле-регулятор не так часто выходит из строя, как подшипники, но также является расходным материалом

При приобретении реле нужно обратить внимание на вход питания, так как может быть, как одно, так и двух контактная фишка. Данные регулятора на этот генератор (см

фото ниже): RB0408A (UTM).

Фото 5. Реле Регулятор Renault RB0408A (UTM).

Фото 6. Регулятор генератора RB0408A (UTM).

Номер генератора по каталогу ALB0408 F000BK0408 от компании KRAUF. Приводной шкив изделия под ремень имеет шесть ручейков. Помимо проверки фишки питания нужно также сразу проверить совпадают или нет приливы крепления генератора для его крепления к блоку двигателя.

Фто 7. Генератор ALB0408 F000BK0408 от компании KRAUF.

Фото 8. Коробка от генератора ALB0408 компании KRAUF.

На коробке от этого генератора, который показал на фото выше, указан вид фишки L-DFM (FR). Это два штыря и перечень всех двигателей Renault, на которые можно установить это изделие и, также такие данные как 12 вольт, 90 ампер.

Как узнать какой тип двигателя, установлен на вашем автомобиле…

Нужно открыть капот и на защитной крышке ремня ГРМ с левой стороны можно увидеть бирку, где указан тип двигателя. Бирка на вашем авто с двигателем 8 клапанов может быть заклеена в другом месте. На ЛоганМашине, который я эксплуатирую установлен 16 клапанный двигатель K4M.

Для того, чтобы определить какой у вас разъём на генераторе, необходимо для начала отсоединить клемму массы с аккумулятора, а затем вынуть фишку питания с генератора.

Хотите узнать, на каком пробеге загудели подшипники генератора у автолюбителей на машине. Для этого войдите под шапку в сообщество здесь на ЮтубКанале и проголосуйте.

Замена подшипника генератора Рено Логан (Видео)

Рено логан снятие генератора и ремонт генератора

Не доверяйте эту работу и автосервисам, у которых отсутствуют необходимые инструменты. Фиксируем якорь в тисках варианты:

Подпаиваем выводы обмоток на место, зачищаем контактные кольца от выступающих частей обмотки и припоя пайка получается как бы в пазу и сбоку. На Логанах после года выпуска процесс снятия немного отличается, в частности нет необходимости откручивать болты крепления снизу. Монтируйте крышку с закрепленным на ней задним подшипником.

Генератор устанавливается на раму, подключается к схеме, имитирующей подключение автомобиля, подключаем стандартный аккумулятор, запускаем электродвигатель и контролируем работу генератора.

В генераторах более новой конструкции используются контактные кольца малого диаметра, находящиеся на конце вала якоря за подшипником

Способ замены, в общем, тот же, но очень важно не погнуть вал якоря он под кольцами очень тонкий, диаметром около 6 мм, и очень нежный. Отремонтированный генератор не помешает проверить «на столе»

В качестве нагрузки используем лампу фары. При установке генератора на двигатель авто будьте внимательны: И если для клиновидного ремня небольшой перекос просто сокращает ресурс, то для поликлинового ремня — это вероятная причина обрыва.

В заключение пару советов по ремонту электрической составляющей генератора. Не проверяйте работоспособность генератора снятием клеммы с аккумулятора! На выходе генератора имеем пульсирующее напряжение, и без сглаживающего действия аккумулятора оно опасно как для электроники автомобиля, так и для самого генератора.

Симптомы и неисправности

Факторами, которые привели к выходу из строя генератора, могут быть следующие моменты:

появление на щетках следов износа;
факт замыкания обмотки ротора;
потеря рабочего состояния ведущего шкива;
повышенный шум — свидетельство износа подшипников (или 2) на валу ротора;
пришли в негодность реле-регулятор.

Это типичный перечень неисправностей, которые возникают и требуют ремонта генератора и его комплектующих в модели Рено Логан. Эти поломки случаются очень редко, и после проведения процедуры ремонта не могут привлечь к себе внимания. Перейдем к анализу каждой неисправности в отдельности.

Щетки изнашиваются одновременно с реле-регулятором. Этот блок необходимо заменять только после установки. Ремонт этих деталей невозможен из-за особенностей их конструкции. Указанная проблема чаще возникает на 1,4-литровом Renault Logan, чем на других модификациях.
Если обмотка ротора замкнута, в сети наблюдается падение напряжения. В этом случае потребуется полная замена генератора. После установки нового блока замене также подлежат реле-регулятор и щетки.
Когда разрушение коснулось шкива генератора, на выводах происходит падение напряжения. Шкив необходимо заменить при разборке самого узла. Рено Логан имеет два варианта конструкции шкива: 5- и 6-канальный.

Если при работе двигателя Рено Логан слышен некий устойчивый шум, то среди вероятных причин его возникновения может быть износ подшипников, расположенных на валу ротора. Эти два элемента подлежат срочной замене.

Рено Логан: замена ремня генератора

Итак, если при осмотре выявлены дефекты ремня генератора, тогда ремень генератора Логан следует заменить. Также обрыв ремня делает такую замену безотлагательной процедурой.

В любом случае, перед заменой нужно пробрести новое изделие, при этом учитывая особенности (год выпуска и тип ДВС), а также комплектацию автомобиля (например, ремень генератора Рено Логан с кондиционером). Параллельно вместе с ремнем может потребоваться менять и ролик. Еще будут нужны следующие инструменты: домкрат, набор ключей, шестигранник.

Обратите внимание, на Рено Логан ремень генератора подобрать не трудно, однако при выборе нового изделия важно покупать продукты высокого качества. Дело в том, что на рынке есть как дешевые решения малоизвестных производителей, так и откровенная подделка дорогих брендов. Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия

Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия

Игнорирование данных правил приводит к тому, что через небольшой промежуток времени ремни низкого качества могут оборваться, даже новый ремень генератора свистит после установки и т.д. По этой причине следует следить за ремнем после установки. Если он сильно растягивается, трескается и т.п., это указывает на низкое качество продукта.

Что касается самой замены, ремень генератора Рено Логан заменить не сложно. Главное, придерживаться общих правил и алгоритма в рамках выполнения данной процедуры. Желательно выполнять все работы в гараже с ямой или же немного поднять автомобиль на подъемнике.Также с АКБ снимается минусовая клемма. Кстати, можно заменить ремень и при помощи одних домкратов (без ямы), однако работать будет сложнее.

Подготовив все необходимое, снимается переднее правое колесо;
Далее нужно снять грязезащитный щиток;
После кронштейн натяжного ролика совмещается отверстием в корпусе (ключом на «13» проворачивается болт крепления натяжителя против часовой стрелки);
Затем в отверстие нужно вставить шестигранник «6»;
Выполненные действия позволят ослабить ремень генератора и снять его;
Еще меняется натяжной и опорный ролик (чтобы снять последний, нужно открутить крепеж ключом «13», тогда как натяжной ролик закреплен двумя болтами, которые выкручиваются);
В том случае, если ролики в нормальном состоянии, их можно не менять, однако при такой возможности лучше каждый раз при замене ремня выполнять также замену роликов;
Заменив или проверив ролики (установка в порядке, обратном снятию), можно ставить новый ремень Рено Логан. Для этого его надевают сначала на шкив насоса ГУР, затем заводят за опорный и натяжной ролики, после накидывают на шкив генератора и шкив компрессора кондиционера;
Завершающим этапом становится натяжка на шкив коленчатого вала. Перед установкой, если владелец выполняет операцию в первый раз, желательно заранее изучить схему установки ремня генератора на Логане;
Накинув ремень, остается регулировка его натяжения при помощи натяжного ролика (поворот против часовой означает натяжение, тогда как по часовой стрелке предполагает ослабление ремня);
Закончив регулировку, болт крепления натяжителя следует затянуть. На этом замену ремня генератора на Логане можно считать завершенной.

Еще добавим, что во время укладывания ремня на шкивы нельзя допускать того, чтобы ремень лежал слишком «свободно» или со смещением. На деле, если бороздок на ремне меньше, чем на шкиве, свободные борозды должны располагаться ближе относительно ДВС, а не наоборот.

Также после установки на все шкивы и натяжки ремня, еще раз нужно проверить его натяжение. Следует помнить, что сильное натяжение также плохо, как и недостаточная натяжка. Для проверки достаточно нажать на ремень рукой на самом длинном участке между шкивами или попробовать перекрутить его. В норме ремень между шкивами при нажатии с усилием 10 кг отклоняется на 1-1.5 см.

После всех проверок можно клемму минус подключить к АКБ и завести ДВС. После проверяется качество работы ремня и генератора. При работе не должно быть слышно посторонних звуков, свиста и т.д. Далее после 50-70 км. пробега желательно проверить натяжку ремня, а также осмотреть его на предмет преждевременного износа. Если все в норме, при эксплуатации можно придерживаться рассмотренных выше интервалов проверки.

Генератор Renault Logan

Каждый автовладелец знает о том, что генератор — это самый главный источник энергии. Его принцип работы – преобразование энергии механического типа в электрическую. Если данный узел неисправен, то передвигаться на таком автомобиле невозможно. Завод-производитель оснащает Renault Logan двумя типами генераторов. Первый из них – генератор собственного производства Renault с артикулом 7701477694. Это трехфазный генератор переменного тока, стоимость которого колеблется в районе 18000 — 20000 рублей. Сила тока составляет 98А, а напряжение – 14 В.

У генератора отсутствует ременной шкив, а крепление на ножках. Второй генератор, устанавливаемый на автомобиль, имеет артикул 8200727051. Стоит он немного дешевле. На официальном сайте запчастей для Рено Логан его можно приобрести за 17880 рублей. Сила тока данного агрегата немного больше: 100А, а напряжение такое же, как и у предыдущего.

Однако совсем не обязательно при поломке приобретать оригинальный генератор, так как сегодня существует множество аналогов, которыми можно его заменить. В таблице приведены наиболее популярные генераторы аналогового типа с артикулами и ценой, которые можно установить на Рено Логан.

Генератор	Артикул	Стоимость, в рублях
SAT	ST8200386806	7500
WAI	23751N	9200
Vizit-Auto	CA1628IR	8000
Valeo	439661	14500

Генератор Renault Sandero фирмы Бош в наличии на складе в Rs Center-Vostok.

Номера генератора F000BL0408, F000BL04C9, F000BL04M7, 231007633R, 231007175R устанавливался на Рено Сандеро, Логан, Лада Ларгус.

На автомобиле устанавливается генератор переменного тока трехфазный с возбуждением от ротора через реле напряжения. Агрегат имеет максимальный ток отдачи 90 ампер. В конструкцию генератора интегрированы выпрямительный диодный мост, реле регулятор напряжения. Выводы обмотки генератора соединены с диодным мостом методом контактной сварки в заводских условиях. На роторе с передней и задней части присутствует крыльчатка для лучшего охлаждения всего устройства. Щетки генератора также выполнены совместно с реле регулятором напряжения.

Генератор Рено Сандеро

Признаки неисправности генератора Renault Sandero:

контрольная лампа зарядки не гаснет — обрыв или проскальзывание ремня генератора, контакт провода на возбуждение с массой, недостаточная длинна щеток, неисправность диодного моста.
недостаточное напряжение зарядки — проскальзывание ремня, окисление контактов цепи зарядки, неисправность реле напряжения.
шум со стороны генератора — износ подшипников генератора, ослабла гайка крепления шкива генератора.

Реле регулятор напряжения и щетки Рено Сандеро.

Наиболее часто встречающиеся поломки генератора Рено Сандеро:

при большом пробеге — износ щеток, подшипников, токосъёмных колец. При небольших пробегах случается ослабление гайки шкива генератора, в результате чего шкив Рено Сандеро начинает вращаться на посадочном месте, зарядки в этом случае не будет.

Шкив генератора Рено Сандеро.

При возникновении неисправности генератора Рено Сандеро ремонт выполняется в течении 1 часа, все комплектующие в наличии.

Для того чтобы получить информацию по стартеру, другие консультации, связанные с приобретением, ремонтом, необходимо позвонить в нашу компанию по тел. +7 495 645-60-46.

Приступим к решению данных проблем

Если в вашем авто не работает бензонасос, необходимо рассмотреть некоторые варианты, связанные с электропитанием данного устройства. Внимательно осмотрите на предмет целостности предохранитель системы питания насоса, при необходимости замените его. Данный блок находится на кузовной панели. Также проблемой неработающего насоса может быть реле данного агрегата, произведите его проверку. Как правило, неисправности бензонасоса кроются именно в этих проблемах. На просторах интернета есть множество видео на тему ремонта своими руками.
Если в вашей машине износился рулевой наконечник, его необходимо заменить своими руками, чтобы это сделать, необходимо демонтировать колесо и снять гайку самого наконечника. Произведя несколько ударов молотком, отсоединить деталь от поворотного кулака, после чего произведите его демонтаж и установите новую деталь согласно правилам разборки и сборки данного оборудования. Смотрите видео по ремонту и замене наконечника.

Чтобы поменять тормозные колодки передней части вашего Рено Logan своими руками, необходимо демонтировать колесо и открутить 2 болта, крепящие суппорт на кронштейне. Снимите старые тормозные колодки и замените их новыми деталями, после чего проведите сборку в обратной последовательности. На тему, как это сделать, существуют видео материалы.
Если на вашем Рено Logan жестко включаются передачи, необходимо произвести регулировку тяги кулисы КПП своими руками. С помощью напарника произведите данную регулировку на смотровой яме, установив рычаг в нейтральное положение, открутите болт, после чего произведите фиксацию тяги.

Если лопнул тормозной шланг, его необходимо заменить. Чтобы это сделать, необходимо открутить данную деталь с двух сторон кузовной панели и суппорта, после чего незамедлительно установить новый элемент и прокачать систему путем откручивания штуцера. Если вам не все понятно, посмотрите видео материал на просторах интернета.
Если при работе стеклоочистителей вы слышите посторонний шум, данный механизм нуждается в профилактике и смазке. Разберите пластиковые панели под лобовым стеклом кузовной ниши, после чего снимите весь механизм стеклоочистителя в сборе и произведите его смазку и очистку. Сборку проводите в обратном порядке.
В случае, когда порвался трос ручника, данная система перестает функционировать должным образом. Чтобы поменять трос ручника, необходимо отсоединить его от рукоятки в салоне, после чего демонтировать его крепления на кузовной панели машины. Установите новый трос согласно разборке старого элемента.

Ремонт генератора Рено Логан своими руками

Со временем можно заметить шум, который появляется при работающем двигателе. Иногда он может быть вызван износом ролика ГРМ. Так же может выйти из строя подшипник компрессора кондиционера. Но в некоторых случаях замена деталей не дает ничего. И тогда следует проверить состояние генератора. Зачастую выходит из строя его шкив. Он является многокомпонентным и при неправильной установки ремней он может разбиваться под воздействием вибрации.

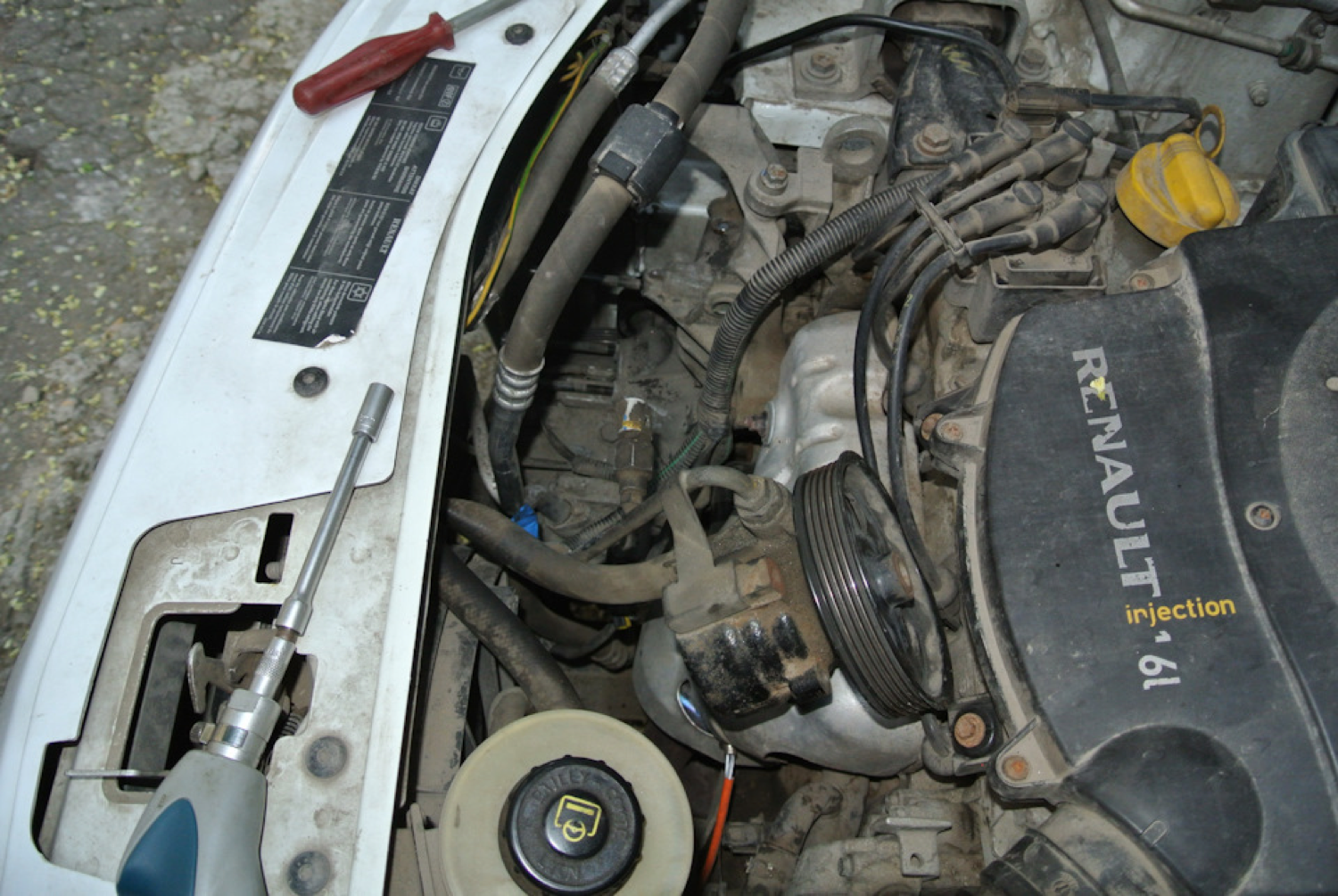

На Рено Логан генератор снять довольно проблематично, особенно на машине с кондиционером. Несмотря на то, что для крепления используется всего 3 болта.

Для этого необходимо приподнять правое колесо автомобиля при помощи домкрата. Затем снимается пластиковая защита. На Рено Логан ремень генератора удерживается специальным натяжным роликом. Чтобы снять его необходимо установить в специальное отверстие штырь и затем потянуть его ключом на 13.

Откручиваются три болта, которые удерживают Гур. Два из них расположены с внешней стороны шкива и один изнутри. Затем нужно его отодвинуть в сторону, чтобы не зацепить при дальнейшей работе. Не стоит отключать шланги, потому что иначе потребуется потратить немало времени на заправку ГУРа.

Затем откручиваются болты крепления генератора. Стоит потратить немало времени, чтобы получить к ним доступ, поскольку расположены они неудобно. Лучше не использовать накидной ключ, а применить обычный рожковый. Но даже после этого потребуется некоторое время, чтобы вытащить его. Подкапотное пространство автомобиля довольно маленькое и потребуется немало терпения, чтобы достать генератор.

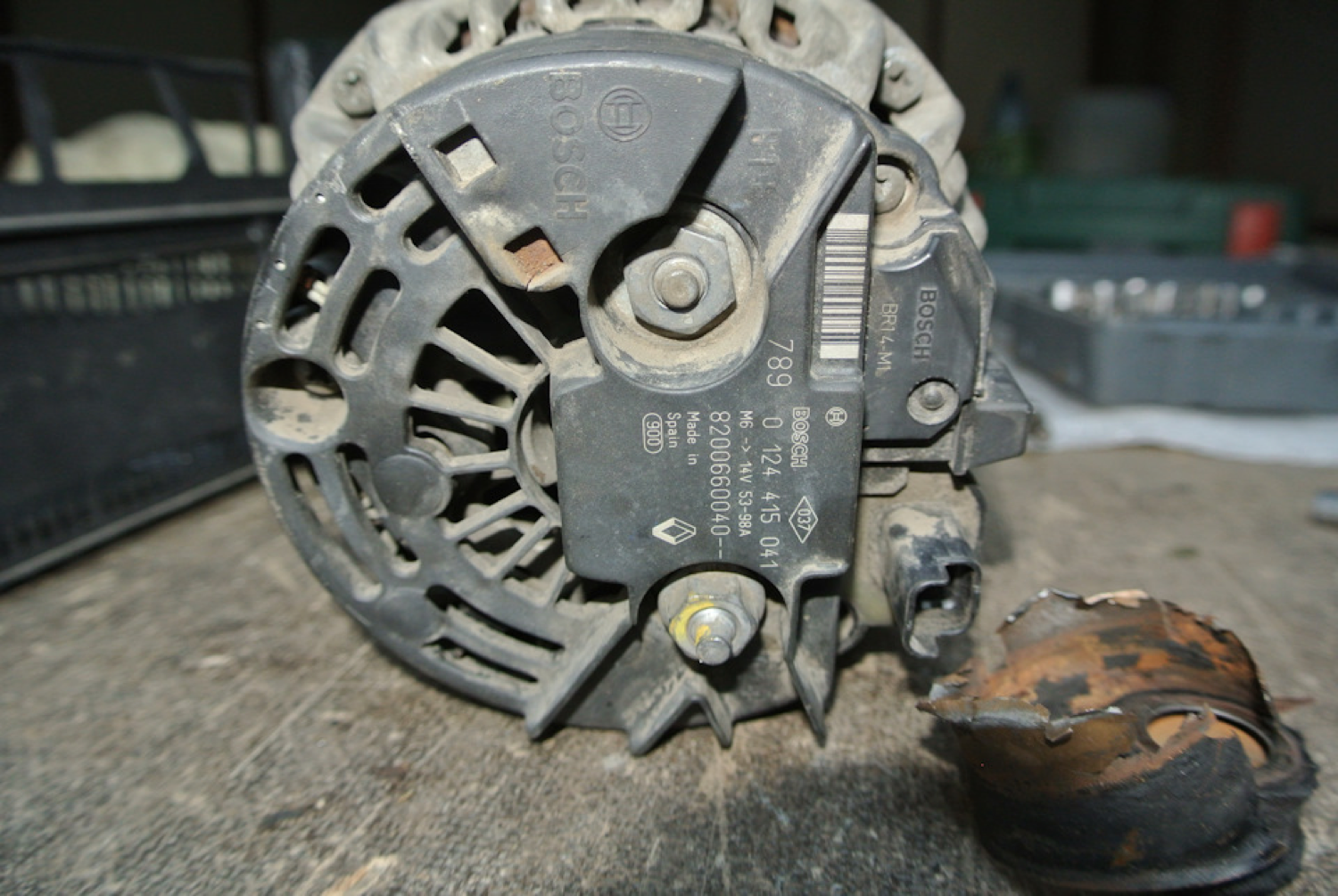

Откручивается регулятор напряжения. Для этого лучше использовать длинную биту M10.

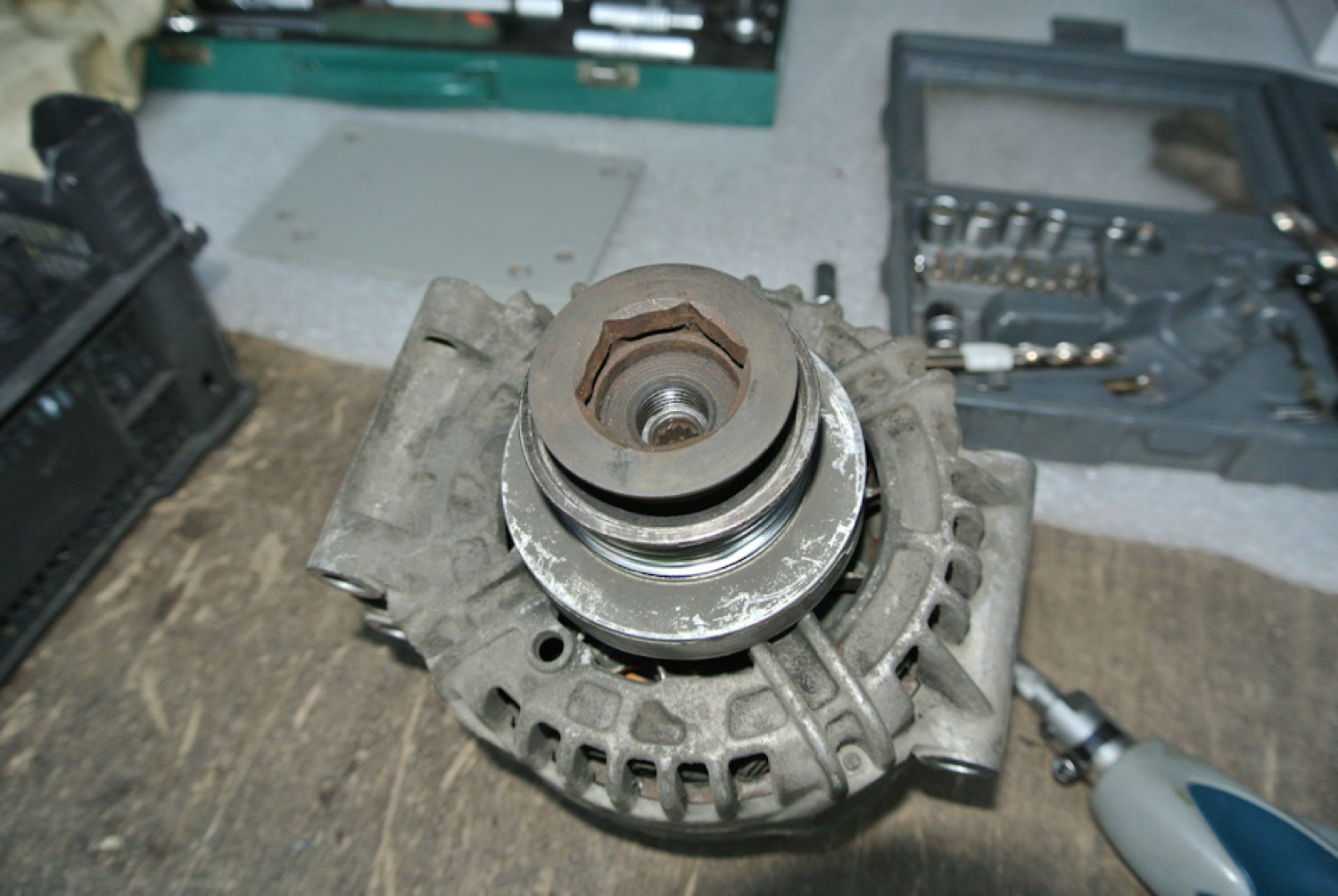

Внутри шкива можно проложить шайбы, так чтобы они заполнили пространство и вставить внутрь биту.

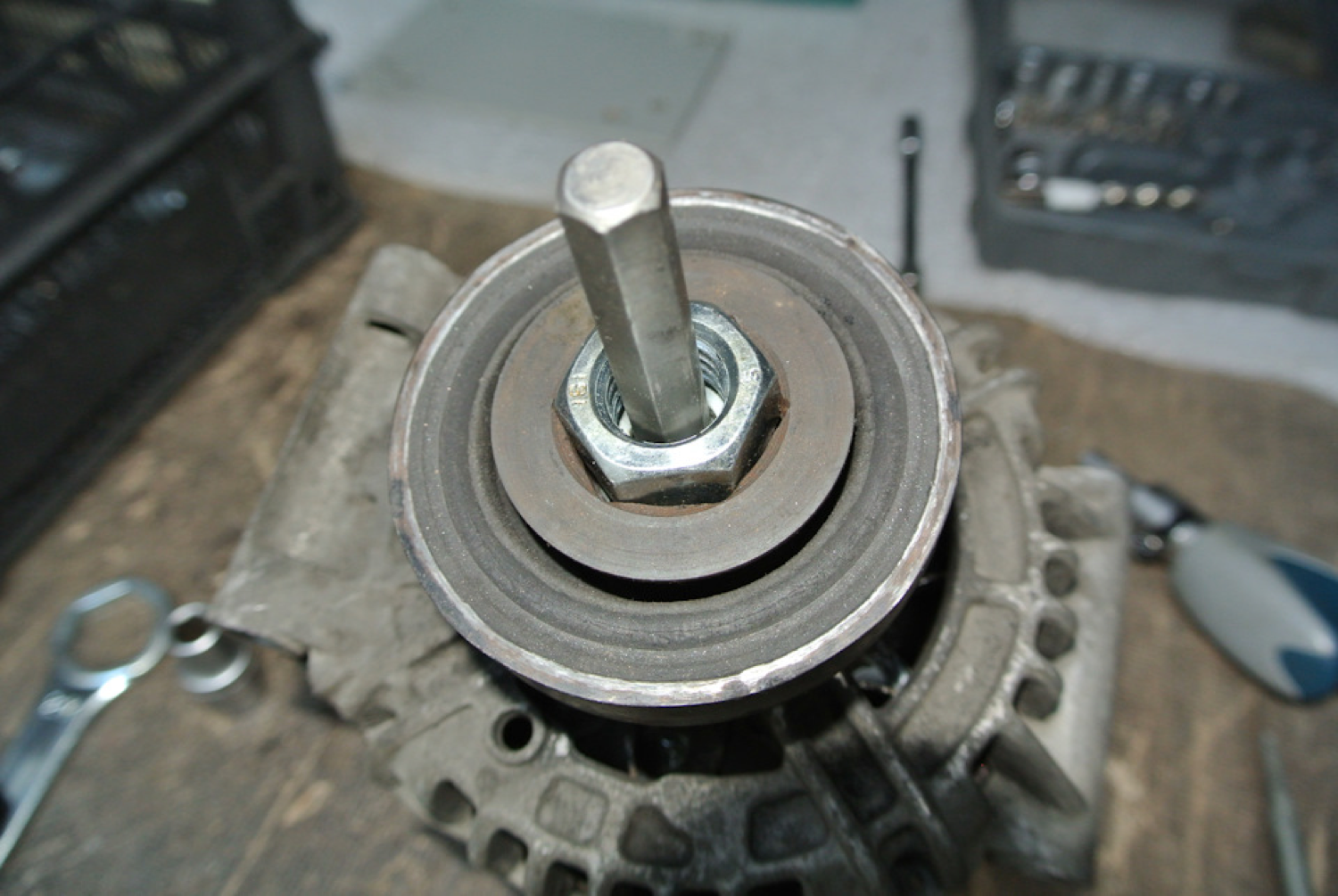

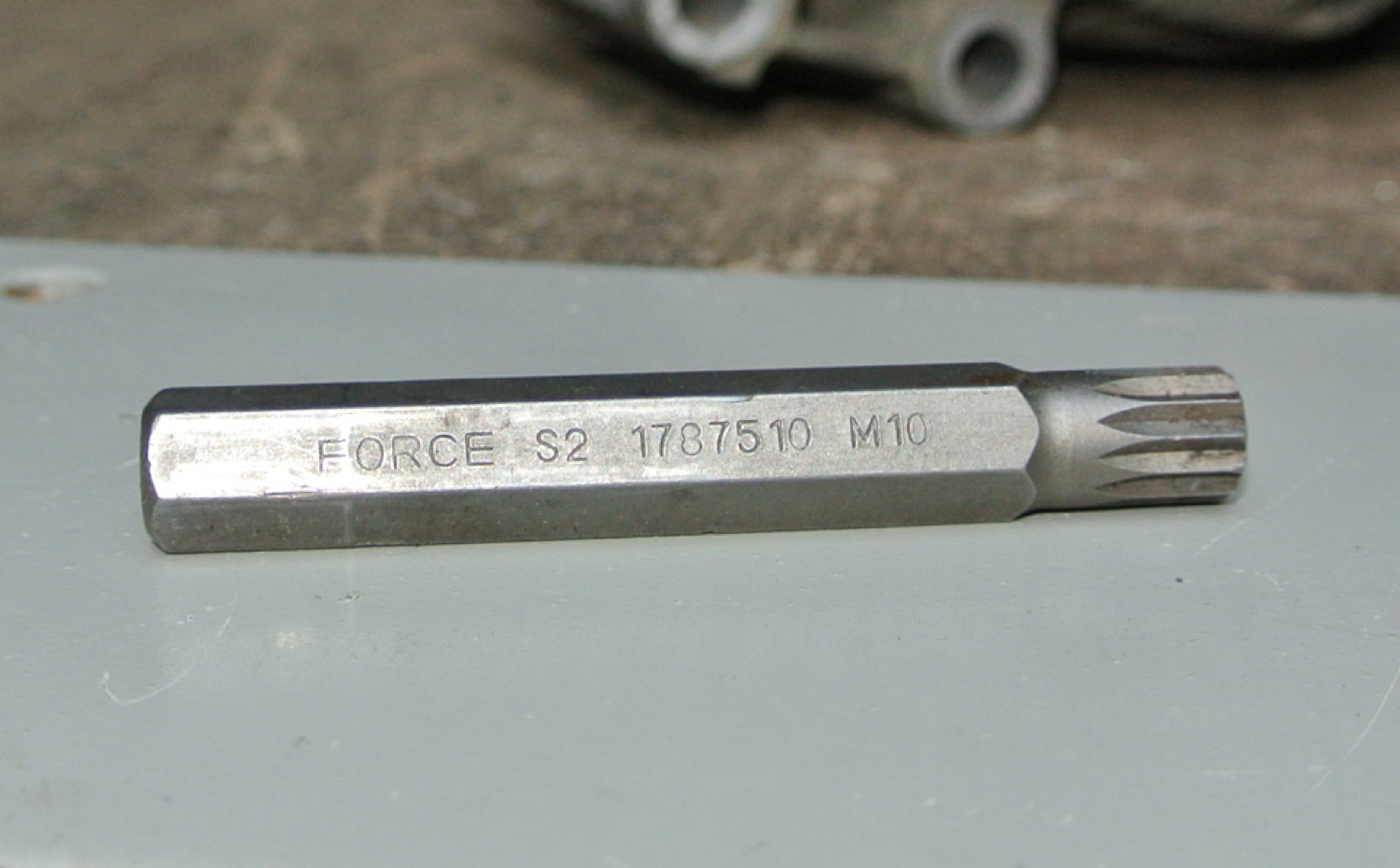

После этого накидываем на гайки ключ на 27 и вставляем биту в вороток.

При этом лучше воспользоваться накинутой на ключ трубой, чтобы как рычагом увеличить усилие. Открутить руками без использования дополнительных приспособлений скорее всего не получиться. После этого следует открутить винты, которые удерживают подшипник. Для последующих действий понадобиться универсальный съемник.

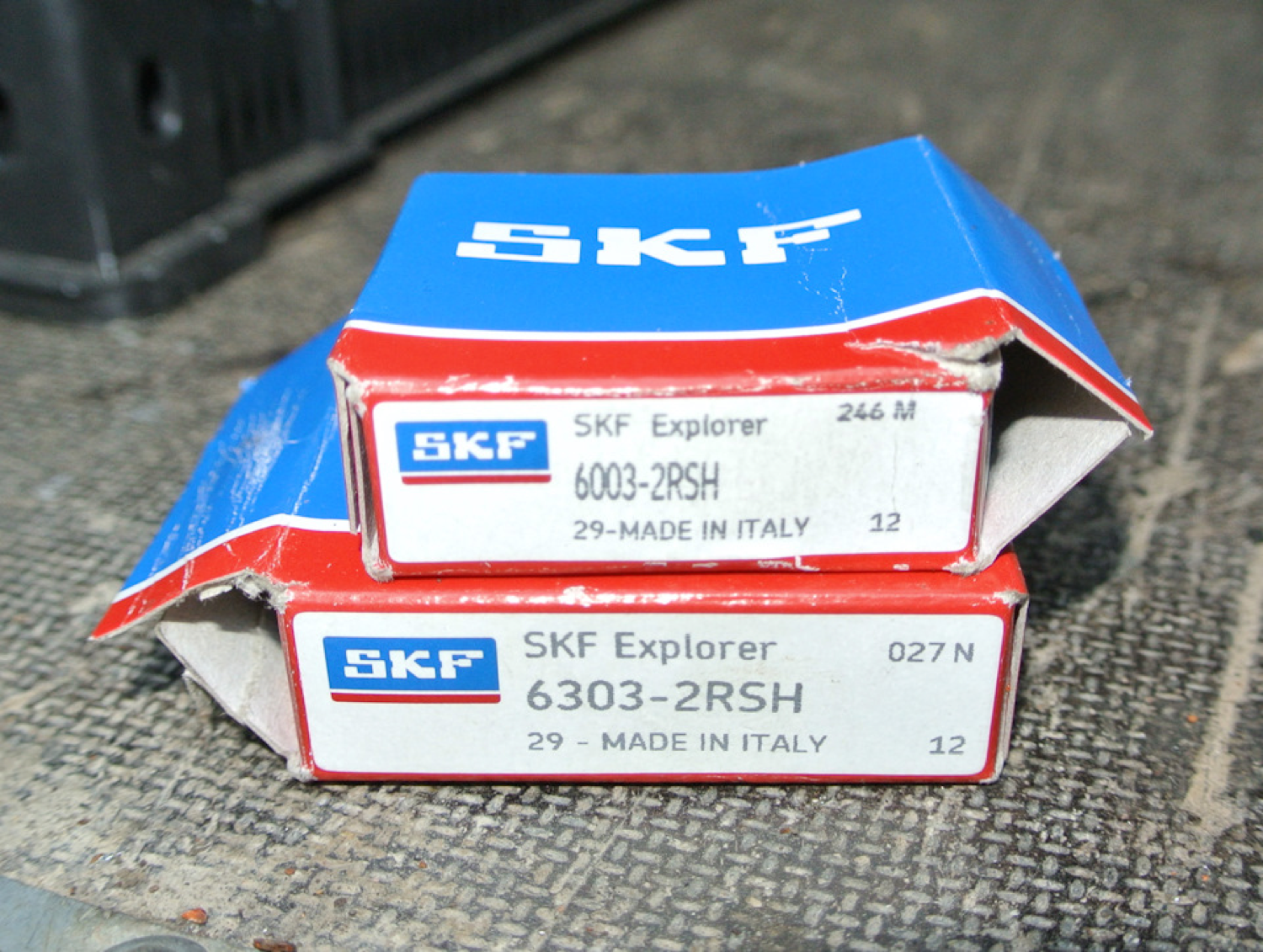

Так же потребуется комплект новых подшипников для замены.

После установки подшипников и нового вала производиться сборка в обратном порядке.
