Замена выжимного подшипника на рено логан

Как заменить выжимной подшипник на Рено Логан 1.6, 1.4

После снятие МКПП, сразу переходим к осмотру вилки, ВП, а так же направляющей втулки

Обратите внимание, что при длительной эксплуатации внутри узла накапливается грязь. Процесс замены подробно показан на фото с описанием операций

  1. Снимаем вилку с ВП. В примере ниже, показана ситуация при которой направляющая втулка развалилась.
  1. Грязь на вилке, упоре, а так же в корпусе следует убрать.
  2. Далее промойте все рабочие поверхности WD-40. Затем элементы протираются ветошью, наноситься смазка на упор, а так же на направляющую гильзу и рабочую часть вилки.
  1. Теперь новый подшипник с вилкой надевается на гильзу (первичный вал), эта операция не вызовет у вас сложностей.
  1. Проверяется рабочий ход вилки с подшипником по валу, корректность монтажа и сопряжения деталей. После этого приступаем к монтажу КПП в обратной последовательности.

Замена направляющей втулки выжимного подшипника Рено Логан 1.4, 1.6

  1. Подберите трубу длиной 1-1,2 метра. Наружный диаметр должен быть приблизительно равным большему диаметру втулки. Труба приваривается к направляющей. Так же можно попробовать просверлить два отверстия в трубе, нарезать резьбу, и с двух сторон гайками зажать втулку.
  2. На другой конец трубы присоединяется планка. Получится специальный съёмник в виде обратного молотка.
  1. Равномерными ударами по планке втулка спрессуется с посадки.
  2. Установку новой гильзы производим стандартной запрессовкой через оправку (аккуратно забиваем в корпус КПП).

Регулировка привода выключения сцепления Рено Логан 1,4

На автомобиле Рено Логан с пробегом регулировка сцепления заключается в установке всего одного параметра: размера от кронштейна на коробке передач и обжатой частью наконечника троса привода сцепления (см. фото выше).

Необходимые инструменты

— Два рожковых ключа на «10»

— Один рожковый ключ на «7»

Подготовительные работы

— Очищаем от загрязнения резьбовой наконечник троса привода сцепления и его гайки

— Несколько раз нажимаем на педаль сцепления

Порядок регулировки привода выключения сцепления на автомобиле Рено Логан 1,4

— Проверяем регулируемый размер

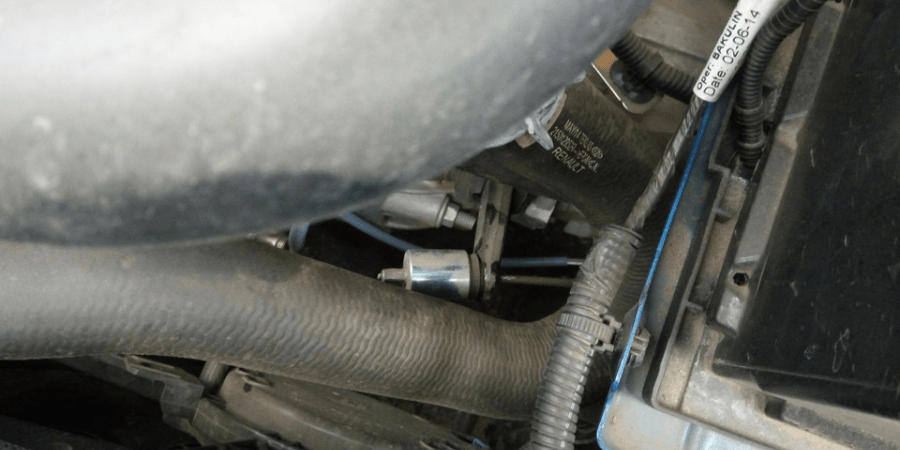

При помощи линейки проверяем расстояние от кронштейна на коробке передач и обжатой частью наконечника троса привода сцепления. Оно должно составлять 60±5 мм. Если установлено отклонение от нормы в ту или иную сторону, проводим регулировку.

— Ослабляем контргайку регулировочной гайки

При помощи двух ключей на «10» ослабляем затяжку контргайки регулировочной гайки привода сцепления.

— Изменяем регулировочный размер

Ключом на «7» удерживаем наконечник троса за шестигранник, ключом на «10» вращаем регулировочную гайку. При этом если гайку затягиваем – размер увеличивается, педаль сцепления будет подниматься, гайку отпускаем – размер уменьшается, педаль падает. Линейкой периодически измеряем регулируемый размер и при достижении им требуемого значения вращение регулировочной гайки прекращаем.

— Стопорим регулировочную гайку контргайкой

Используем, как и ранее, два рожковых ключа на «10». После стопорения несколько раз нажимаем на педаль сцепления и еще раз проверяем регулируемый размер. Если есть необходимость, немного его корректируем.

Если размер выставлен верно, педаль сцепления будет располагаться на уровне с педалью тормоза или чуть выше ее (12,5 – 13,5 см от пола до края педали при снятом коврике), а ход вилки выключения сцепления находиться в пределах 28-35 мм. Передача заднего хода должна включаться при работающем двигателе без посторонних звуков и затруднений.

Если регулировкой привода сцепления не удается устранить возникшие при его работе неисправности, то вероятнее всего сцепление подлежит замене. Чаще всего на автомобилях Рено Логан такая необходимость появляется к 200.000 км пробега в связи с износом ведомого диска, но возможно и раньше (в зависимости от условий эксплуатации).

Примечания и дополнения

— Дополнительными признаками необходимости регулировки сцепления на автомобиле Рено Логан 1 будет расположение педали сцепления выше или ниже педали тормоза и «схватывание» сцепления слишком высоко или слишком низко.

— Изначально, на новом автомобиле Рено Логан 1,4 в приводе сцепления выставлено два размера:

от кронштейна на коробке передач и обжатой частью наконечника троса привода сцепления (60±5 мм);

от кронштейна на коробке передач до вилки выключения сцепления (86±5 мм).

Второй размер в процессе эксплуатации автомобиля не регулируется.

Еще статьи по сцеплению автомобилей Рено Логан

— Замена сцепления на автомобиле Рено Логан

— Замена троса сцепления на автомобиле Рено Логан

— Неисправности сцепления автомобиля Рено Логан

— Устройство сцепления автомобиля Рено Логан, схема

Советы

Перед началом работ преодолейте как минимум 10-15 км, чтобы масло внутри коробки передач прогрелось и стало менее вязким.
Если уплотнительная прокладка пробки заливного отверстия не порвана, эластична, ее можно устанавливать повторно.
Обратите внимание на состояние отработки. Наличие эмульсии свидетельствует о смешивании масла с водой

Нередко такая неприятность – последствие негерметичности пыльника внутреннего ШРУСа левого приводного вала. Поэтому осмотрите пыльник на предмет надорванностей, ослабления хомутов. Уделите внимание сапуну коробки передач, через который в случае неправильного монтажа в МКПП попадает вода, грязь. Нередко после неквалифицированного ремонта мастера пренебрегают правильной установкой сапуна. 4.В профилактических целях промойте и продуйте сжатым воздухом сапун. При повышении давления внутри трансмиссии полностью забитый «дыхательный» клапан может выдавить. Если неисправность вовремя не заметить, пыль, грязь и влага приведут в негодность новое трансмиссионное масло.

5. Болты крепления защиты двигателя рекомендуем смазать графитовой смазкой.

Renault Logan Серебристый Оранж Джус Бортжурнал Замена сцепления и не только

Вот и наступил этот час. Я уже писал, что купил все необходимое для замены сцепления (www.drive2.ru/l/4257605/) и вчера посетил клубный сервис — Логан-гараж на Буракова 14. Приехал к 8.30, меня оформили в 9.00, загнали машину на подъемник.Мастер как только сел в мое авто (чтобы загнать в бокс на подъемник) сразу сказал — что сцепление пора менять, хотя пробег не мегабольшой. Но жесткая педаль со скрипом, высоко задранная вверх не досталвляет комфорта в ездеюПоразила чистота и порядок в боксе, прямо как в операционной, обычно на сервисах такие бардаки, а тут любо посмотреть. Я все время был рядом с машиной, фоткал, смотрел. Мастер тоже классный попался — видно профессионал своего дело, все четко, аккуратно делал, без спешки. Итак…Начали мы с проверки ходовой (я ее менял в марте www.drive2.ru/l/3150376/). Хотя прошло всего 4 месяца, но пробег составил около 10 000 ). Как показала проверка — все в идеале (причем самые приятные ощущения ждали меня впереди:-))))

задние амортизаторы и пружины

передние стойки

Как выяснилось в Логан гараже меняют сцепу без снятия коробки, но при этом снимают оба вала передних колес, весь обвес, отключают все провода датчиков и пр., работа не сложная, но нужен помощник и куча инструмента, особенно пневмо — для откручивания кучи гаек и болтов. Вот мы уже в полуразобранном состоянии:

Маховик оказался в хорошем состоянии, без ржи и износа:

задний сальник — тоже в идеале, но я его заменил на обычный 8 мм — 507.822, 10мм ставить не стал, пообщавшись с мастерами. Сам маховик прикрутили новыми болтами:

Старое сцепление еще живое, но почти на грани смерти:выжимной скрипит и безбожно люфтит (вот почему и шум от него шел):

диск сцепления — все разболтано, особенно пружины демпефера и накладки:

корзина и ее лепестки все ржавые и сточенные:

и очень изношенна вилка сцепления:

Начинаем установку нового, вот маховик с корзиной и диском:

Сцепление Exedy RNK2056 идеально село на маховик, у меня движок 1.4 8V

к вилке шла опорная бобышка, но менять ее не стали, так как она не на резьбе, а на шлицах, что бы ее поменять это надо выбить из КПП, а на весу неудобно, да и износ родной не очень.Дальше все собрали, установили трос, отрегулировали. Также я заодно попросил отрегулировать ручник и почистить дроссель (впервые за 5 лет!):Вот там такая грязь была:

А это грязь на датчике ХХ:

И еще масло в коробке поменяли (первый раз за 5 лет)И наконец запуск и пробная поездка. Машину не узнать… во первых работа движка очень тихая стала… А сцепление воздушное и невесомое… я ее не ощущаю, все включается плавно и тихо. Но самое вкусное меня ожидало на трассе:1. Полностью пропал шум движка на скорости более 120 кмч (более 4000 об), видимо он из-за сцепления движку приходилось очень повышать обороты.2. Разгон стал волшебным, чуть нажал и машина ускорилась. Вот что значит чиповка + новое сцепление и хорошая подвеска и наверное чистка дросселя)3. Исчез шум самого сцепления4. Педаль мягкая, схватывает четко и плавно

Поехал я дальше кататься, а всем остальным отличного настроения и хороших дорог

Рецензии — Автопортал Renault Mania

К списку статей

В каждом авто может произойти поломка в коробке переключения передач. Для экономии средств можно выполнить ремонт кпп Рено Логан своими руками, но безопаснее будет обратиться в сервисный центр. Инструкция по ремонту поможет быстро и качественно выполнить починку данного модуля вашего автомобиля:

  • Снимаем левую и правую ступицы вместе с приводами.
  • Снимаем защиту двигателя.
  • Отсоединяем от подрамника рулевую рейку.
  • Отсоединяем глушитель.
  • Аккуратно опускаем подрамник, открутив при этом шесть болтов.
  • Вывешиваем двигатель.
  • Сливаем масло из коробки передач и снимаем её.
  • Начинаем разбор коробки передач со снятия жестяного корпуса пятой передачи.
  • Откручиваем гайку и болт крепления шестерни.
  • Снимаем шестерни пятой передачи
  • Снимаем ограничитель хода кулисы переключения передач. Снимаем пружину возврата кулисы.
  • Демонтируем все винты крепления картера коробки.
  • Выдвигаем кулису передач на себя до упора. Снимаем картер кпп.
  • Теперь необходимо продуть или промыть коробку передач.
  • Найдите повреждённый модуль и замените его.
  • Перед сборкой коробки проверьте состояние шестерён и синхронизаторов.
  • Проверьте наличие штифтов блокировки включения передач.
  • Производит сборку в обратном порядке.

    Коробка передач является частью трансмиссии автомобилей. Несколько дельных советов помогут вам избежать ремонта кпп Рено Логан: Своевременно меняйте масло в коробке переключения передач, именно она является движущей силой любой трансмиссии. Но при замене масла в кпп требуется тщательно подобрать его, в ином случае вы нанесёте ещё больший вред.

    Переключайте передачи согласно ограничениям максимальной и минимальной скорости, которая привязана к каждой ступени передач. На первой передаче это значение – до двадцати километров в час, на второй – до сорока, на третей – до шестидесяти, на четвёртой – до восьмидесяти, пятая – после восьмидесяти. Зимой не забывайте переключать передачу на нейтральную.

    При переключении передач на более низкую, снизьте скорость – это позволит снизить крутящий момент, что в свою очередь позволит уменьшить нагрузку на двигатель, это послужит его продолжительной работе. Также не рекомендуется резко переключать передачи. При повороте автомобиля не переключайте передачи, так как в большинстве случаев это приводит к заносу автомобиля.

    Please enable JavaScript to view the comments powered by Disqus. 1 ЛАДА ЛАРГУС ЛИФАН Х60 НИВА ШЕВРОЛЕ НОВОСТИ РЕНО Рено РЕНО EOLAB РЕНО АЛПАЙН РЕНО ДАСТЕР РЕНО КАПТУР РЕНО КОЛЕОС РЕНО ЛАГУНА РЕНО ЛАТИТЬЮД РЕНО ЛОГАН РЕНО ЛОДЖИ РЕНО МЕГАН РЕНО САНДЕРО РЕНО ФЛЮЕНС РЕНО ЭСПЕЙС РЕНО ЭСПЕЙС 2015 ШЕВРОЛЕ КРУЗ

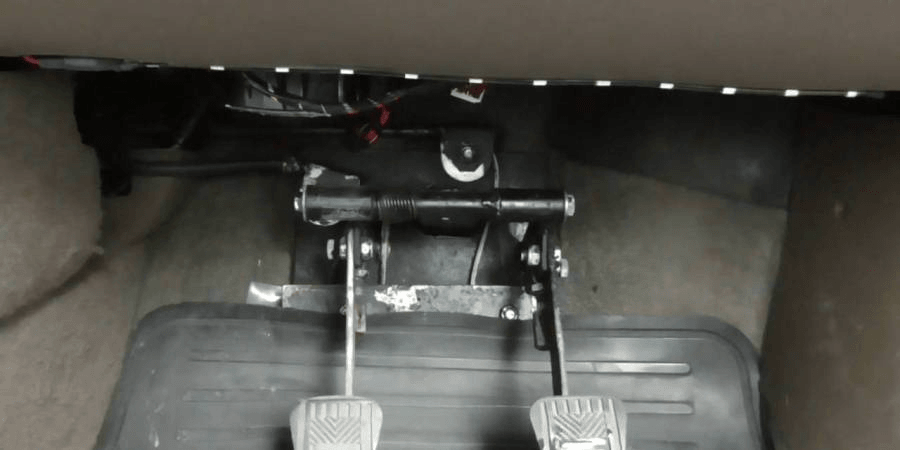

Проблема скрипа педали и ее устранение

Скрип педали при выжиме зачастую связан с плохой смазкой системы трущихся деталей. Как правило, данный скрип исходит из механической коробки переключения передач, а именно вилки выжима диска. Ресурс данного механизма напрямую зависит от регулярности смазки штока опоры вилки для легкого выжима диска.

Чтобы устранить неприятный скрип педали, вполне достаточно не снимать коробку переключения передач и решить все неисправности на месте.

  1. Снимите трос, натягивающий вилку.
  2. Демонтируйте резиновый защитный кожух и оголите вилку.
  3. Нанесите густую смазку на длинную отвертку или похожий предмет и произведите смазывание опорного выступа выжимной вилки.
  4. Эту операцию необходимо провести несколько раз, чтобы удостовериться в должном количестве смазки в нужном месте.

Остальную сборку необходимо проводить в обратном порядке. В интернете существуют подробные видео ролики, демонстрирующие данный процесс наглядно. Эту операцию одинаково проводим на моторах как 1.4, так и 1.6.

Как заменить выжимной подшипник на Рено Логан 1.6, 1.4

Сняв МКПП, сразу приступаем к осмотру вилки, ВП и направляющей втулки. Учтите, что при длительном использовании внутри агрегата скапливается грязь. Подробно процесс замены показан на фото с описанием операций.

  1. Снимаем заглушку с ВП. В следующем примере показана ситуация, когда направляющая втулка отсоединилась.
  1. Грязь на вилке, упоре и корпусе необходимо удалить.
  2. Затем промойте все рабочие поверхности средством WD-40. Затем элементы протираются тряпкой, смазка наносится на упор, а также на направляющую втулку и рабочую часть вилки.
  1. Теперь на втулку (первичный вал) надевается новый подшипник с вилкой, эта операция не вызовет у вас никаких затруднений.
  1. Проверяется рабочий ход вилки с подшипником по валу, правильность установки и сцепления деталей. Далее приступаем к установке коробки передач в обратном порядке.

Замена направляющей втулки выжимного подшипника Рено Логан 1.4, 1.6

  1. Возьмите трубку длиной 1–1,2 метра. Внешний диаметр должен быть примерно равен наибольшему диаметру рукава. Трубка приваривается к направляющей. Также можно попробовать просверлить в трубке два отверстия, нарезать резьбу и закрепить втулку с двух сторон гайками.
  2. К другому концу трубки прикреплен ремешок. Вы получите специальный обратный молотковидный экстрактор.
  1. Равномерными движениями по полосе рукав прижимается с посадочного места.
  2. Устанавливаем новую втулку, стандартно продавив через оправку (аккуратно введем в картер редуктора).

Регулировка сцепления на Renault Logan

Как известно, штатная настройка сцепления на автомашину Рено «Логан» не всегда удовлетворяет владельцев. Конечно, можно привыкнуть, ездить так. А можно посетить сервис, правда, ряд автовладельцев жалуются все равно на данный узел. Отсюда предпочитают некоторые выполнить эти операции самостоятельно. Чтобы совершить эти действия, нам нужны: круглогубцы, гаечные ключи, линейка.

Чтобы отрегулировать трос привода сцепления, нужно измерить размер А, который формируют торец демпфера с вилкой выключения сцепления. Размер В – это участок между торцевым местом демпфера и тросом, его наконечником. Стандарт размера А будет в пределах 81-91 миллиметра, у размера В – 55-65 миллиметров. Измеренные величины все же отличаются от утвержденной нормы, требуется выставить их при помощи регулировочной гайки от наконечника троса. Следует отыскать две гайки в пазе вилки у сцепления, эти элементы регулируют положение педали. Внешней считается контргайка. Достаточно открутить ее по всей длине шпильки. Потом уже откручиваем слегка вторую гайку, регулируем положение педали. Совершив регулировку, контргайку заворачиваем, при этом одновременно удерживаем ключом гайку регулировочную, возможно смещение. Стоит учитывать, что со временем фрикционные накладки от ведомого диска постепенно изнашиваются. На фоне этого меняются все выставленные регулировки у троса. Как только педаль сцепления вверх перемещается, сразу увеличивается полный ход, а момент схватывания сцепления сразу смещается в сторону хода педали. Поэтому регулировки требуется проверить, по ходу скорректировать. Выжмите педаль сцепления сразу несколько раз, убедитесь, что регулировки, которые Вы установили, не сбиваются. В противном случае уточните затяжку гайки регулировочной или контргайки. Резьба не должна быть сорванной.

Ход свободного конца у вилки выключения сцепления обязан находиться в пределах нормативов, это 28–33 миллиметров (рабочий объем 1,4 л). Чтобы проверить регулировку, нужно запустить двигатель. Машину устанавливаем на ровную площадку. Педаль сцепления выжимаем до пола, включаем первую передачу, начинаем отпускать медленно педаль. Не нужно трогать акселератор. До момента схватывания сцепления «движок» изменит свои обороты – продемонстрирует тахометр. Как только машина тронется, наступит момент схватывания. Для большинства водителей нормальным считается среднее схватывание, то есть момент трогания автомобиля возникает в середине данного хода педали. Подобная регулировка также удобна в период старта с места, в формате вождения машины в городских условиях. Схватывание верхнее возникает в режиме ¾ хода педали, это удобно для переключения передач и вождении авто на высоких скоростях.

Замена узла сцепления на Рено Логан

Чтобы снять корзину сцепления, выполняют действия:

  1. Ключом «на 11» надо выкрутить шесть винтов, удерживающих корзину на маховике. Винты откручивают постепенно, буквально по витку за один проход (фото 1).
  2. Снимая корзину, придерживайте ведомый диск (фото 2).

Монтаж выполняют в обратном порядке. Внутрь ступицы ведомого диска наносят термостойкую смазку.

Разбор узла сцепления

Момент затяжки крепёжных винтов – 12 Н*м. Кстати, при монтаже используется центровочная оправка. Её можно взять в автосервисе LADA.

Настройка натяжения троса

С новыми дисками сцепления расстояние L1 должно составлять 86+-5 мм. Наверняка до замены оно было больше, и значит, трос будет провисать. Если это не так, то возможно требуется замена троса сцепления в связи с его износом.

Регулировка троса сцепления

Устраним провисание сами: ключом «на 10» откручиваем контрагайку, придерживая наконечник ключом «на 7». Внутреннюю гайку накручиваем по резьбе, пока трос не окажется натянут. В общем, всё делается так, будто мы на Рено Логан подтягиваем сцепление. В финале не забудьте затянуть контрагайку и проверьте сделанную работу.

Расстояние L2 с новым тросом равно 60+-5 мм. Но только при условии, что L1=86 и что трос – новый. На практике можно видеть другие цифры: L1=86 мм, L2 – больше, чем 65 мм. Это – тоже норма, при условии, что трос давно не меняли.

Регулировка троса

Как известно многим владельцам, сцепление Logan оснащено тросиком выключения диска. Со временем диск сцепления вызывает износ, который, в свою очередь, изменяет длину троса и требует регулировки.

Чтобы произвести правильную регулировку троса своими руками, нужно откорректировать расстояние гайки от упорной пластины. Вы можете посмотреть эту процедуру в видеоролике.

Как правило, трос сцепления проходит около 150 тысяч километров. Этот ресурс легко объяснить дешевизной этой детали. Если трос сцепления изношен, его необходимо заменить, предварительно сняв регулировочные припуски со старого троса.

Как отрегулировать сцепление своими руками

При оснащении автомобиля механической системой регулировка сцепления «Рено Логан» производится с помощью двух рожковых ключей на 10, рожкового ключа на 7 и измерительного инструмента. Область манипуляций предварительно очищается от загрязнений.

На автомобиле, сошедшем с конвейера, привод сцепления установлен в соответствии с двумя критериями:

  • 86 мм от кронштейна коробки передач до вилки сцепления;
  • 60 мм от кронштейна до обжатой части наконечника троса.

Допустимое варьирование показателей составляет 5 см в большую или меньшую сторону. После введения машины в эксплуатацию корректировке подлежит только второй параметр. Его и требуется измерить перед началом корректировки.

Затягивание или ослабление троса требуется, если результат измерения выходит за пределы 55–65 мм. В первую очередь манипуляции затрагивают контргайку. Ее ослабляют, чтобы начать смену местоположения регулировочной гайки. Процесс выполняется двумя ключами на 10.

После этого происходит изменение длины троса. Здесь ключом на 7 требуется зафиксировать шестигранник, чтобы удержать наконечник элемента. А ключом на 10 поворачивать гайку, обеспечивающую регулировку. Чтобы подтянуть сцепление на «Рено Логан», нужно закручивать гайку. В этом случае положение педали будет становиться выше. Для достижения противоположного результата следует отпускать гайку. Как только показатели вошли в допустимый предел, манипуляции прекращаются.

Остается только зафиксировать новое положение гайки для регулировки контргайкой и проверить достигнутый результат. Оценивается положение педали сцепления. Ее уровень должен совпасть с тормозной педалью или оказаться немного выше. Схватывание обычно происходит примерно на середине. А включение задней передачи должно проходить без затруднений, исключать хруст и другие шумы.

Если возникшие сложности не удалось исправить регулировкой сцепления, проблема кроется глубже. Если она связана с износом ведомого диска, выжимного подшипника, всю систему требуется заменить. На «Рено Логан» такой ремонт выполняется на 200 000 километрах пробега. Однако особенности использования могут потребовать выполнение процедуры раньше.

Если в авто стоит гидравлическое сцепление, то проблемы с педалью устраняются путем удаления воздуха из системы. Прокачка сцепления производится по следующей схеме:

  • установить ТС на яму или подъемник;
  • снять защиту поддона картера;
  • отсоединить датчик уровня тормозной жидкости;
  • убрать пробку от бачка гидропривода;
  • для удаления воздуха из пространства между бачком и штуцером надо зафиксировать педаль в высоком положении;
  • бачок гидропривода заполняется жидкостью;
  • подсоединить приспособление;
  • снять заглушку;
  • установить штуцер для прокачки;
  • нажать на фиксатор, избегая его натяжения;
  • вытянуть трубопровод сцепления до щелчка, чтобы получить отверстие для выхода воздуха;
  • включить насос;
  • дождаться, пока в сливаемой жидкости не будет пузырей;
  • закрыть отверстие, завершив действие 10-кратным нажатием педали сцепления;
  • зафиксировать трубопровод гидропривода;
  • для очистки от воздуха емкости между штуцером и цилиндром надо подсоединить к системе пустой шприц;
  • нажать на фиксатор, не воздействуя на него в сторону натяжения;
  • вытянуть трубопровод гидропривода;
  • включив насос, наполнить шприц жидкостью, спустив его в систему;
  • повторив операцию трижды, требуется закрыть отверстие, вернув элементы на свои места;
  • при необходимости нужно долить рабочую жидкость в бачок.

Рассмотрев вопрос, как регулировать сцепление на «Логане», подведем итоги: эта процедура требуется в качестве профилактической меры после достижения определенного километража или замены элементов сцепления. Она позволяет устранить ряд неисправностей.

Чтобы выполнить регулировку, требуется небольшой набор инструментов. Работа не предполагает больших познаний. Для нее требуется умение правильно произвести измерение, а также понимание, в какую сторону крутить гайку для достижения нужного показателя. Исправление хода педали на гидравлическом сцеплении заключается в поэтапном удалении воздуха из системы.

Стоит помнить, что не все проблемы со сцеплением решаются регулировкой педали. Если перенастройка не дала эффекта, следует проверить, а по необходимости заменить, другие элементы сцепления.

Чтобы увеличить ресурс сцепления, важно использовать сцепление правильно. Его нужно полностью прожимать, а на первой и второй передачах плавно отпускать

Водителю следует избегать пробуксовки, переключения скоростей без использования сцепления. Таким образом, будет снижаться износ элементов системы. И потребность регулировки и замены не возникнет раньше положенного срока.

Где расположен подшипник выжимной Рено Логан 1.4 и какие бывают признаки поломки

Шум выжимного подшипника Рено Логан — это главный признак поломки, который свидетельствует, что ВП вышел из строя и его потребуется заменить. Шум возникает при нажатии на педаль, в тот момент когда шарикоподшипник крутится под нагрузкой. При длительном удержании педали, шум переходит в гул.

Если не обращать внимание на неисправность, то возникнут проблемы с переключением передач, особенно задней скорости, появится хруст или передача будет «вылетать» на ходу

Важно знать:

Если вы слышите скрип при нажатии, то скорее всего проблема не в муфте, а в вилке. На видеозаписях представлены характерные признаки износа муфты выключения сцепления, а так же показан сухой шарикоподшипник (без смазки), который подлежит срочной замене

На видеозаписях представлены характерные признаки износа муфты выключения сцепления, а так же показан сухой шарикоподшипник (без смазки), который подлежит срочной замене.

Важно знать:

Если вы слышите скрип при нажатии, то скорее всего проблема не в муфте, а в вилке. На видеозаписях представлены характерные признаки износа муфты выключения сцепления, а так же показан сухой шарикоподшипник (без смазки), который подлежит срочной замене.. Шум выжимного подшипника:

Шум выжимного подшипника:

Шарикоподшипник (ВП) без смазки:

Скрип вилки:

Заклинило выжимную муфту:

Свист выжимного подшипника:

Как убрать скрип вилки:

Устройство сцепления — расположение муфты с направляющей втулкой

Как уже говорилось, для снятия и замены подшипника необходимо снять МКПП. Ниже представлена коробка передач JB5 с деталировкой.

Коробка передач JR5:

1 — первичный вал; 2 — сальник привода правого колеса; 3 — картер сцепления; 4 — картер коробки передач; 5 — задняя крышка; 6 — штуцер сапуна; 7 — рым-кронштейн; 8 — рычаг включения передач; 9 — рычаг выбора передач; 10 — датчик скорости или заглушка; 11 — кронштейн крепления тросов управления коробкой передач; 12 — сальник привода левого колеса; 13 — выключатель света заднего хода; 14 — пробка маслозаливного отверстия; 15 — трубка подвода жидкости к рабочему цилиндру гидропривода выключения сцепления; 16 — подшипник выключения сцепления.

С внутренней стороны как видно, выступает первичный вал (1), на нём надета направляющая выжимного подшипника Рено Логан, по которой и перемещается ВП (16) в процессе работы. Ниже имеется схема компоновки и устройства сцепления Логана.

Примечание:

На коробках передач серии JH1-JH3 (JB31-JB3) направляющая втулка выжимного подшипника Рено Логан идет в сборе с шарикоподшипником и сальником первичного вала. Чтобы демонтировать данную деталь, потребуется разбирать коробку. В представленной инструкции приведен способ без разбора КПП. На коробках других модификации (например JB5), втулка крепится уже на болты и проблем с заменой не возникнет.

Для ремонта вам понадобится следующий набор инструмента:

  • набор головок: 8, 10, 13, 15, 19, 32;
  • накидные ключи: 10, 13, 15;
  • плоские отвёртки, молоток, зубило;
  • смазочные средства: WD-40, графитовая, подшипниковая;
  • тормозная жидкость, масло для МКПП;
  • домкрат и подпорки (если нет ямы / подъёмника).

Как заменить выжимной подшипник на Рено Логан 1.6, 1.4

После снятие МКПП, сразу переходим к осмотру вилки, ВП, а так же направляющей втулки

Обратите внимание, что при длительной эксплуатации внутри узла накапливается грязь. Процесс замены подробно показан на фото с описанием операций

  1. Снимаем вилку с ВП. В примере ниже, показана ситуация при которой направляющая втулка развалилась.
  1. Грязь на вилке, упоре, а так же в корпусе следует убрать.
  2. Далее промойте все рабочие поверхности WD-40. Затем элементы протираются ветошью, наноситься смазка на упор, а так же на направляющую гильзу и рабочую часть вилки.
  1. Теперь новый подшипник с вилкой надевается на гильзу (первичный вал), эта операция не вызовет у вас сложностей.
  1. Проверяется рабочий ход вилки с подшипником по валу, корректность монтажа и сопряжения деталей. После этого приступаем к монтажу КПП в обратной последовательности.

Замена направляющей втулки выжимного подшипника Рено Логан 1.4, 1.6

  1. Подберите трубу длиной 1-1,2 метра. Наружный диаметр должен быть приблизительно равным большему диаметру втулки. Труба приваривается к направляющей. Так же можно попробовать просверлить два отверстия в трубе, нарезать резьбу, и с двух сторон гайками зажать втулку.
  2. На другой конец трубы присоединяется планка. Получится специальный съёмник в виде обратного молотка.
  1. Равномерными ударами по планке втулка спрессуется с посадки.
  2. Установку новой гильзы производим стандартной запрессовкой через оправку (аккуратно забиваем в корпус КПП).

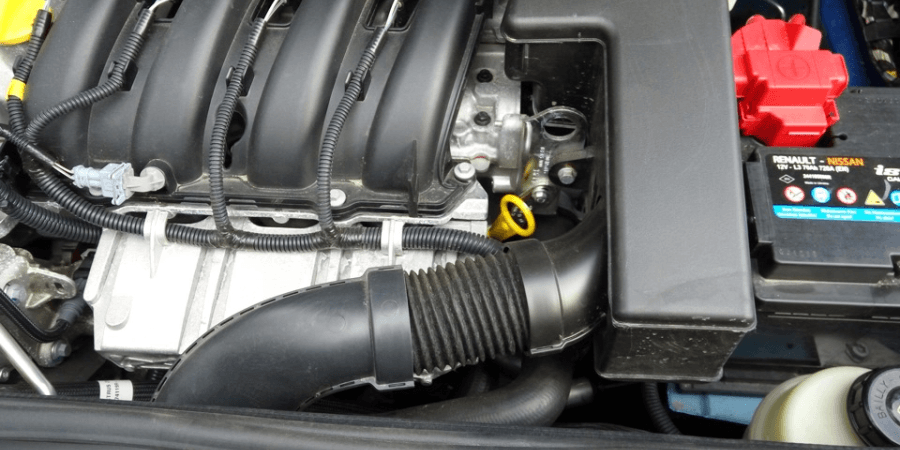

Подготовка подкапотного пространства.

Чтобы не вызвать короткое замыкание следует отключить минусовую клемму с аккумулятора. После этого снимается тросик сцепления. Это сделать довольно просто, нужно потянуть за грузик вперед и вытянуть его из вилки. После этого конструкция освобождается из кронштейна.

Держатель моторного жрута снимается несколько сложнее. Нужно разжать несколько креплений, и отвести его всторону:

  1. На двигателе расположен датчик ВМТ. Чтобы отключить его нужно выкрутить 2 винта
  2. На коробке отсоединяется выключатель заднего хода
  3. Отключается датчик скорости
  4. Отключаем датчик кислорода. Провода подходящие к ней так же закреплены колодкой на КПП.

После этого отсоединяем крепление шланга сапуна.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Ваше авто 007
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
