Прокладка между катализатором и приемной трубой

Глушитель Рено Логан: назначение и принцип действия

Еще одним ключевым элементом выхлопной системы является глушитель. Уже по названию можно понять, что устройство предназначено для снижения уровня шумов, а также преобразования энергии ОГ. Конструктивно узел состоит из 2-х узлов, среди которых главный глушитель и резонатор (устанавливается на входе). Уменьшение уровня шума в устройстве происходит за счет многократного преломления звукового потока ОГ с последующим его поглощением.

Уменьшение объема загрязняющих веществ. Здесь в большей степени работает катализатор, но и фильтрующие элементы глушителя частично берут на себя выполнение такой опции.
Преобразование энергии отработавших ОГ, уменьшение их температуры, снижение пульсаций.
Уменьшение уровня шума. Благодаря особой конструкции устройства, посторонние звуки устраняются почти без шума. Часто автовладельцы Renault Logan жалуются на громкую работу глушителя. При наличии такой проблемы можно говорить о неисправности системы выхлопа и необходимости ее ремонта.

Отдельного внимания заслуживает конструкция глушителя. Существует мнение, что это простой узел, в котором отсутствуют сложные элементы. Это не так. Глушитель — наиболее сложное устройство выхлопной системы. В автомобиле Рено Логан таких узла два:

Вспомогательный глушитель (резонатор) — предназначен для первичного уменьшения шумов и пульсаций. Конструктивно это трубка, имеющая большое число отверстий (перфорация), и помещенная в другой металлический кожух.
Главный глушитель гарантирует окончательное подавление шумов. В отличие от предварительного узла его конструкция сложнее. Так, в корпусе из металла содержится группа трубок с отверстиями, а сам кожух условно делится на несколько камер. Некоторые из них наполняются специальным материалом, обеспечивающим поглощение звуков. Подавление шумов внутри устройства происходит за счет многократного преломления звуков.

Для обеспечения полноценной работы глушителя отдельное внимание должно уделяться его настройке. Как правило, эта работа поручается профессионалам на СТО

При самостоятельной настройке принцип следующий:

Убираются все элементы, которые заставляют газ вытекать в обратную сторону. Если не выполнить эту работу, высок риск появления резонансных частот с последующим рассеиванием волн. Как следствие, конструкция выхлопной трубы делается максимально прямой. Если этого не реализовать эту задачу, распределение газов будет неравномерным.
Места стыков обрабатываются с помощью теплоизолирующих материалов. Для организации такой теплоизоляции применяются спецматериалы.
Все места стыков делаются гибкими, что обеспечивает устойчивость к окружающей среде. Если же этого не сделать, высок риск повреждения (деформаций).
В процессе диагностики применяется специальная техника, с помощью которой измеряется момент вращения коленвала, а также обороты мотора.

Опытные автолюбители знают, что путем модернизации глушителя можно увеличить мощность силового агрегата. Этот параметр зависит от двух компонентов — момента и скорости вращения коленвала. Расчет производится путем перемножения этих составляющих между собой. Частота вращения вала зависит от скорости наполнения цилиндра. Если закрыть выход из глушителя, то снижения давления в системе не произойдет, а вывод газов станет невозможным. Как следствие, возрастает давление в системе, а цилиндр перестает очищаться. Итог — сбои в работе двигателя.

Выхлопная система Рено построена таким образом, что объем ОГ совмещался с общим объемом рабочей смеси, которая сюда поступает. Благодаря этому, выхлопная система работает с наибольшей эффективностью. Для повышения уровня мощности допускается тюнинг выхлопной системы и монтаж прямоточного глушителя, о котором упоминалось выше.

Если же необходима замена устройства, то выбор можно осуществлять с учетом информации в таблице.

Выхлопная система

Выхлопная система: 1 — выпускной коллектор; 2 — прижимная пластина крепления приемной трубы к выпускному коллектору; 3 — каталитический нейтрализатор; 4 — резинометаллический демпфер; 5 — дополнительный глушитель; 6 — основной глушитель; 7 — кронштейны подвески выхлопной системы (3 шт) Расположение выхлопной системы на автомобиле: 1 — места крепления подвески выхлопной системы к днищу (с резиновыми подушками); 2 — установленные термозащитные экраны (4 шт) Внешняя сторона (фланец) передней трубы, в месте соединения с коллектором оборудована шаровым соединением, для обеспечения некоторой подвижности системы.

Место соединения выпускного коллектора и приёмной трубы глушителя1 — пружина; 2 — прижимная пластина; 3 — гайка Вся остальня система труб системы выполнена на заводе единым целым, но заменять её части можно по отдельности. Для этого труба в нужном месте распиливается по специально установленным меткам (небольшие вмятины)

Заменённые элементы выхлопной системы соединяются между собой специальными обжимными хомутами (муфтами) которые есть в продаже.

По всей длине системы, в трёх местах её крепления установлены резиновые поддерживающие элементы (подушки). Система установлена под днищем автомобиля горизонтально. В четырёх местах, в том числе около бензобака установлены тепловые экраны

Глушители и каталитический нейтрализатор не разбираются и заменяются в сборе (их можно найти в продаже).

1 — уплотнительное кольцо соединения выпускного коллектора с трубой глушителя; 2 — датчик концентрации кислорода; 3 — выпускной коллектор; 4 — уплотнительная прокладка соединения выпускного коллектора и ГБЦ ; 5 — термозащитный экран выпускного коллектора Выпускной коллектор закрыт термозащитным экраном (фото из моторного отсека) при снятом термозащитном экране видно что коллектор крепится с попощью семи гаек к шпилькам ГБЦ

Каталтический нейтрализатор (№ 3 на первом рисунке) внешне похож на глушитель и устанавливается под днищем автомобиля на выхлопной системе. Когда двигатель холодный, температура катализатора совпадает с температурой окружающей среды. Катализатор активируется при достижении определённой температуры. Такая температура достигается через 1 – 2 минуты после запуска двигателя. Катализатор нагревается выхлопными газами и может нейтрализовать 50%, а в некоторых случаях от 60% до 80% вредных веществ, входящих в состав выхлопных газов.

Как снять глушитель на Рено Логан

Со временем эксплуатации автомобиля рано или поздно владельцы Рено сталкиваются с проблемой прогоревшего глушителя. Ремонт системы выпуска часто является затруднительным решением, так как произвести демонтаж выхлопной системы без применения специальных инструментов невозможно. Владельцы автомобилей Рено часто сталкиваются с проблемой повреждения глушителя, особенно после активной поездки по зимним дорогам усыпанных реагентами. Как мы знаем, реагенты негативно влияют на открытые металлические участки выхлопной системы и способствуют ее коррозии. Сегодня мы поговорим о том, как снять глушитель и произвести его ремонт, а возможно и замену.

Ремонт выпускного коллектора на ВАЗ 2109 (карбюратор)

Выпускной коллектор — это компонент выпускной системы, который выполняет процесс отвода отработанных газов от цилиндров силового агрегата в выхлопную трубу.

При нарушении работоспособности коллектора виновником может выступать как сам элемент, так и его прокладка. Замена прокладки ВК (выпускного коллектора) — это распространенное мероприятие при ремонте ВАЗ 2109.

Внешний вид агрегата

Этапы подготовки

Чтобы заменить коллектор или его прокладку, в любом случае вам придется демонтировать ВК. Но прежде чем добраться до искомого элемента, сперва потребуется пройти некоторые подготовительные этапы. А именно, подтянуть крепежи, а затем снять воздушный фильтр и карбюратор, если первый этап не поможет.

Этап работ

Ваши действия

Не редко ослабшие крепления коллекторов становились причиной попадания загрязнений, из-за чего нарушалась работоспособность системы выхлопа. Если же подтяжка не дала никакого результата, тогда точно прогорела прокладка или же поврежден сам коллектор, что менее вероятно

Демонтаж воздушного фильтра

Демонтаж карбюратора выполняется в следующей последовательности:

Демонтаж узла

Демонтаж коллекторов

Теперь наступает черед снятия впускного и выпускного коллекторов. Демонтировав их, вы сможете понять, можно ли обойтись заменой прокладки, либо потребуется полная замена самих коллекторов.

Прокладка — это расходный материал, покупка которого обойдется вам буквально в 50-250 рублей, в зависимости от производителя и региона. Услуги по замене прокладки на СТО стоят более 1500 рублей. Добавьте к этому стоимость качественной прокладки и получите не малую сумму. Таких затрат можно избежать, если все сделать своими руками.

Демонтированный агрегат

Впускной коллектор

Демонтировав воздушный фильтр и карбюратор, вы получите доступ к впускному коллектору.

Для его демонтажа потребуется определенный набор инструментов:

Трещотка с головкой на 10;
Вороток;
Трещотка;
Глубокая головка на 13;
Обычная головка на 13;
Рожковый ключ на 13.

Когда все готово, можно приступать к работе.

Открутите пару крепежных гаек, чтобы отогнуть назад площадку, расположенную под карбюратором.
Отключите шланги, которые подключены к впускному коллектору.
Демонтируйте шесть крепежных гаек, которые располагаются на впускном коллекторе.
Снимите сам коллектор со шпилек. Чтобы это сделать, просто покачайте узел в стороны. Не редко он прикипает к прокладке, из-за чего со снятием возникают проблемы.
Осмотрите состояние агрегата. Если имеются повреждения, коллектор идет под замену.
Если проблема заключается только в прокладке, пока отложите впускника в сторону и займитесь снятием выпускника.

Выпускной коллектор

Чтобы демонтировать выпускника, вам потребуется:

Трещотка;
Рожковый ключ на 13;
Накидной ключ на 13;
Глубокая головка на 13.

Все готово? Тогда приступаем.

Открутите четыре крепежные гайки приемной трубы от нашего выпускного коллектора.
Стяните со шпилек так называемые штаны и отведите их в сторонку. Теперь можно открутить еще три крепежные гайки крепления ВК.
Аккуратно, без резких движений и рывков стяните выпускника со шпилек.
Не редко в процессе демонтажа данного узла коллектор или его крепежные гайки прикипают к посадочным местам. Чтобы это предотвратить, заранее обработайте узел с помощью средства WD40, дайте ему вступить в реакцию, после чего с демонтажными работами не возникнет никаких проблем.
Если при снятии шпильки обломались, потребуется высверлить старый элемент, сделать новую резьбу и установить свеженькую шпильку.

Безупречная замена прокладки впускного коллектора Рено Логан или выпускного

Коллекторы на автомобиле выходят из строя в любой момент, независимо от фактического пробега или частоты проведения технического осмотра. Причины поломки самые разнообразные, начиная от нарушения технологии изготовления и заканчивая попаданием влаги и обрывом шпильки. Именно последние два фактора встречаются чаще всех, что подтверждается статистикой заказов услуг по профилактике в СТО.

Самостоятельно устранять поломку не рекомендуется, так как процесс предусматривает наличие минимальных навыков в обслуживании техники. Нередко в ходе непрофессионального вмешательства мастерам СТО приходилось переделывать работы «гаражных специалистов».

Диагностика неисправностей

Для того, чтобы определить очаг коррозии, необходимо обеспечить доступ к автомобилю снизу, для этого можно использовать смотровую яму

Внимательно осмотрите элементы соединения детали, а также обращайте внимание на темные пятна, образовавшиеся вследствие выпуска газов

Существует еще один нехитрый способ обнаружения разгерметизации системы выпуска. Заключается он в том, чтобы во время работы двигателя задняя часть глушителя была закрыта, в этот момент можно осуществить осмотр трубы на предмет утечки газов. Данный способ рекомендуется выполнять совместно с помощником при работающем двигателе.

Конструкция выхлопной системы Рено Логан

Выхлопной тракт Рено Логан состоит из:

выпускного коллектора, в котором накапливаются отработанные газы из всех цилиндров;
далее они поступают в приемную трубу, жестко закрепленную на днище автомобиля;
она ведет выхлопные газы в каталитический нейтрализатор, где те очищаются от твердых примесей, образовывавшихся в результате неполного сгорания топлива. И, главное, от наиболее токсичных газообразных компонентов – оксидов углерода и азота. В катализаторе они, в результате химической реакции, расщепляются на чистые кислород и углерод с азотом;
после выхлопные газы попадают в резиново-металлический патрубок, называемый гофрой. Назначение этого элемента состоит в гашении резонансных колебаний, возникающих в процессе движения автомобиля. Проще говоря, гофра являет собой своего рода предохранитель, защищающий все элементы выхлопной системы от износа;
и, наконец, выхлопные газы оказываются в глушителе (нередко его называют резонатором). Сперва в предварительном, а затем и в главном. Назначение этого устройства заключается в снижении шума потока выхлопных газов, вызываемых их резонансными колебаниями;
завершается выхлопной тракт выпускным патрубком, через который осуществляется выброс очищенных отработанных газов в атмосферу.

Виды компоновки труб коллекторов

Выпускной коллектор с компоновкой 4-1. Представляет собой четыре трубы-канала, соединенных в одну общую трубу (количество каналов соответствует количеству цилиндров).

Выпускной коллектор 4-2-1. В таких коллекторах трубы сначала соединяют цилиндры, работающие в паре (на одном такте), а потом переходят в одну общую трубу.

Важным параметром выпускных коллекторов является их длина, а соответственно — и объем. При недостаточной длине выпускных каналов энергии потоков выхлопных газов будет достаточно, чтобы попасть в каналы соседних цилиндров и негативно влиять на их работу. В таких коллекторах плохо синхронизированы волновые движения газов с работой двигателя. В тоже время на двигателях с небольшой длинной выпускного коллектора, как правило, «узкие» фазы газораспределения с относительно небольшим объемом выхлопных газов. Производство коллекторов с малой длиной оправдано низкой стоимостью.

На мощных и производительных двигателях используются длинные выпускные коллекторы. В таких коллекторах часть объема выхлопных газов стремится по общей трубе в следующие узлы выхлопной системы, а часть — «отражается» к остальным цилиндрам. Для перехода волны из одного цилиндра в другой потребуется значительно больше времени, что создает определенно лучшие условия для разряжения и продувки.

Выпускной коллектор с равной длиной выпускных труб (равнодлинный). Как правило, устанавливается на мощные спортивные автомобили.

Равнодлинный коллектор позволяет равномерно осуществить выпуск во всех цилиндрах и лучше синхронизировать работу двигателя с выхлопной системой. Тюнинг выпускного тракта можно делать на любом двигателе. Это гарантированно принесет дополнительные 3-5% мощности.

Проблема с температурой решается установкой теплоизоляции. Для этого можно использовать металлический кожух либо специальную негорючую ткань.

Существуют модели коллекторов, в которых в качестве теплоизоляции применяется керамическое напыление.

Как заменить глушитель автомобиля Renault Logan?

Повреждение глушителя — одна из самых частых проблем, с которыми сталкиваются владельцы Рено Логан. Чаще всего проблема возникает после длительной езды по зимним дорогам, которые в этот период обильно обрызгиваются различными реагентами. Вещества постоянно атакуют открытые металлические части машины, вызывая коррозию. Но есть и хорошие новости: заменить выхлопную систему на Рено Логан довольно просто и в гараже с ней справится даже новичок.

Время замены

Если во время движения вы чувствуете снижение мощности двигателя, слишком громкий выхлопной шум, необычный цвет дыма из выхлопной трубы (белый, коричневый или черный), вы подозреваете, что выхлопные газы попадают в масляную систему двигателя. Вполне возможно, что пора заменить глушитель на свой Рено Логан. Точный диагноз можно поставить после детального осмотра агрегата машины. Если все покрыто коррозией, то без ремонта отдельных его частей не обойтись, необходимо провести полную замену.

Выбрать новую деталь предельно просто. Вам нужно проверить в специальном справочнике Renault и выбрать запчасть по оригинальному номеру марки. Рекомендуется приобретать только оригинальные запчасти — это гарантия жизни агрегата и всей машины.

Перед заменой

Прежде чем заглянуть под машину и снять выхлопную систему, необходимо проверить ее герметичность и попытаться определить характер неисправности.

При внешнем осмотре системы проверяется наличие видимых невооруженным глазом пятен прожогов, ржавчины и других внешних повреждений.Также стоит провести рукой по всей длине системы, чтобы проверить наличие незначительных утечек.Затем необходимо внимательно осмотреть волнистость и места крепления системы к телу. Опоры глушителя Renault Logan представляют собой резиновые прокладки, поглощающие выхлопную систему во время движения. Если они приходят в негодность, во время движения слышен стук: детали соприкасаются с кузовом, повреждают его или деформируются.

Замена заднего глушителя на Рено Логан

Для замены глушителя Рено Логан понадобится полный доступ снизу автомобиля. Это сделано для удобства использования и правильной установки деталей.

Новые хомуты для установки глушителя

Итак, перейдем к процессу:

Откручиваем хомуты, соединяющие центральную часть и сам глушитель.
Когда закончите, снимите глушитель с резиновых лент, к которым он прикреплен.

Снимаем резинки глушителя

Так что поменять глушитель в Рено Логан легко и просто.

Замена средней части глушителя

Центральная часть глушителя

Немного отличается замена центральной части глушителя Рено Логан. Поскольку существует два варианта выхлопной системы, рассмотрим оба. Для ремонта и замены придется довольствоваться «болгаркой» и сварочным аппаратом.

Итак, приступим к процессу замены по первому варианту:

Откручиваем болты, которыми «штаны» крепятся к коллектору. Их 4 штуки.
Удалив все резинки, можно снять всю выхлопную систему.
Откручиваем хомут главного глушителя от остальной детали.
Теперь при помощи болгарки разрезаем трубку, где-то посередине между катализатором и центральной частью.

Берем болгарку и отрезаем трубку

Вариант номер два — разборная выхлопная система. Рассмотрим процесс замены:

Откручиваем хомут между основным глушителем и центральной частью.
Такую же операцию проделываем между центральной и передней частью.
Снимаем центральную часть глушителя Рено Логан.
Устанавливаем новую деталь и стягиваем хомуты. Стоит отметить, что все трубки вставляются по очереди спереди назад.

Какой бы вариант вы ни выбрали, мы рекомендуем запастись новыми лентами глушителя, например FISCHER: 223-935. Вот и все, теперь установлен новый глушитель, который прослужит своему хозяину всю жизнь.

Резиновый глушитель FISCHER: 223-935

Прокладка между выпускным коллектором и приемной трубой глушителя

Запчасти

Французские микроавтобусы и минивэны
↳ CITROEN
↳ Berlingo
↳ C25
↳ C4 Picasso
↳ С8
↳ Evasion
↳ Jumper 1,2
↳ Jumper 3
↳ Jumpy
↳ SpaceTourer
↳ Citroen. Запчасти
↳ PEUGEOT
↳ 806
↳ 807
↳ Boxer 1,2
↳ Boxer 1, 2. Инфо
Двигатель
↳ Boxer 1,2. Система охлаждения

↳ Boxer 1, 2. Трансмиссия

↳ Boxer 1, 2. Ходовая, рулевое, тормоза
↳ Boxer 1, 2.

Электрика, оптика

↳ Boxer 1, 2. Мультимедиа, сигнализация, дополнительное оборудование
↳ Boxer 1,2. Эксплуатация и техническое обслуживание
↳ Boxer 1,2. Внимание

Выбор, приобретение, отзывы

↳ Boxer 1, 2. Кузов, салон

↳ BOXER 3
↳ Boxer 3
↳ Boxer 3.

Литература

↳ Boxer 3.

Все эти симптомы говорят о повреждении кольца, которое нужно заменить. По времени эта услуга занимает немного времени. Последовательность действий при замене кольца-прокладки глушителя:

Откручиваем гайки, они идут обычно в сборе со шпилькой, срываются редко, но если это происходит, мы готовы их заменить.

Запчасти у нас имеются. На Рено Логан гайки откручиваем головкой на 10. При снятии кольца можно увидеть на стыке блеск и то, как кольцо сплющилось.

То есть труба била об выпускной коллектор и постепенно сплющила кольцо. Такое кольцо идёт под замену, а чтобы его снять, иногда приходиться его разрубить.

Если во время не поменять прокладку глушителя то за этим последует протирка «Гусака»-части приёмной трубы. Гусак отдельно не продаётся, а идёт в сборе с глушителем.

Меняется прокладка примерно один раз при пробеге 150 тысяч км.

Важно

Запчасти

↳ Stream
↳ Honda. Запчасти
↳ MITSUBISHI
↳ Canter
↳ Delica
↳ Delica. Начинающему о Делике
↳ Delica. Бензиновый двигатель
↳ Delica.

Дизельный двигатель

↳ Delica. Трансмиссия
↳ Delica. Ходовая, рулевая, тормоза
↳ Delica. Кузов, салон
↳ Delica.

Электрика и оптика

↳ Delica. Печка и кондиционер
↳ Delica. Комплектации, доп.оборудование, тюнинг, места ремонта
↳ Delica. Ищу, куплю, продам, подарю, приму в дар
↳ Delica D:2
↳ Delica D:5
↳ Delica D:5. Двигатель
↳ Delica D:5. Системы охлаждения и отопления
↳ Delica D:5. Трансмиссия
↳ Delica D:5. Подвеска
↳ Delica D:5. Тормозная система
↳ Delica D:5. Кузов, салон
↳ Delica D:5. Электрика
↳ Delica D:5.

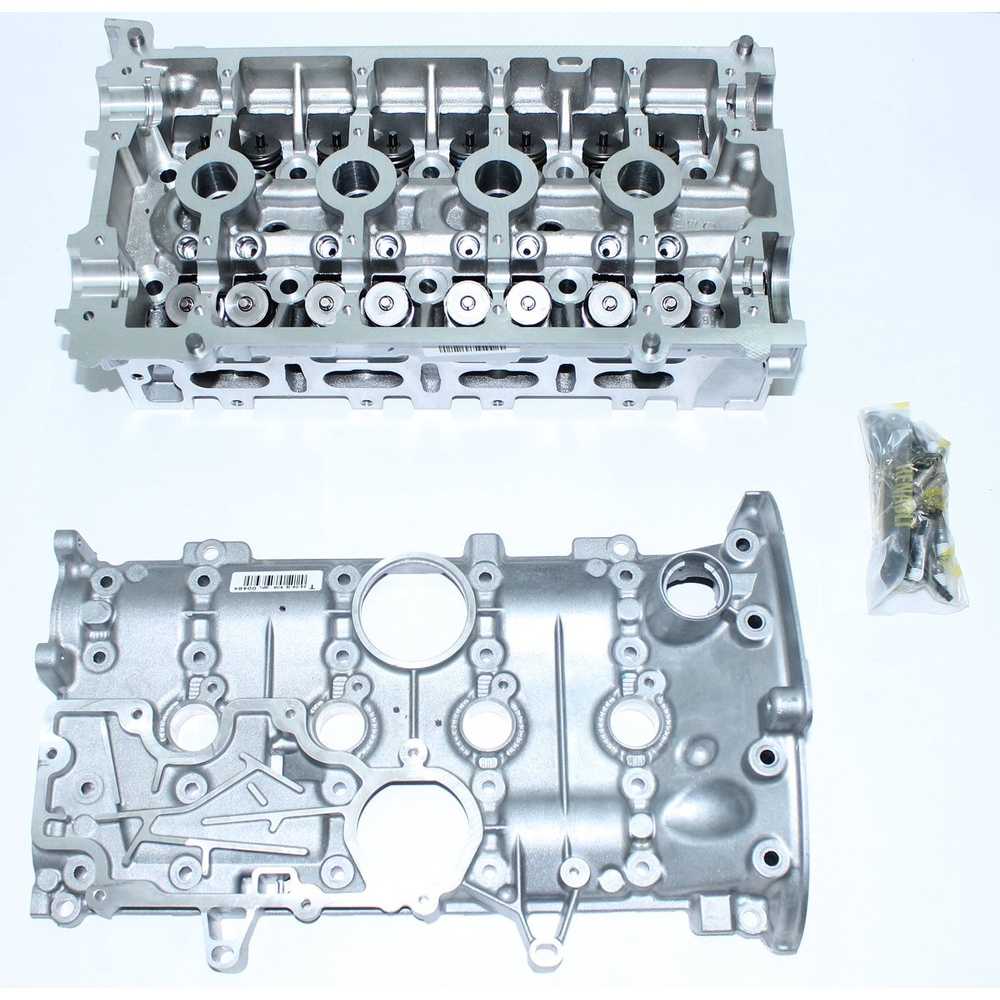

Точная диагностика и замена прокладки ГБЦ Логан (головки Рено) в условиях СТО

Услуги нашего автосервиса, когда нужна замена прокладки ГБЦ Логан

Наше сервисное заведение обеспечено полным комплексом материально-технического оснащения. У нас трудятся профессиональные мастера, проводящие квалифицированные работы по замене уплотнительной манжеты головки блока двигателя.

Мы способны осуществлять следующие операции при монтаже данного составного компонента:

Разборочно-сборочные мероприятия;
Обнаружение соответствующей поломки при помощи комплексной диагностической проверки;
Слесарные операции;
Непосредственно замена прокладки ГБЦ Логан с соблюдением особенностей установочных операций;
Профессиональная информационная поддержка по подбору нужной детали;
Продажа необходимых комплектующих элементов оригинального производства;
Тестирование выполненных работ.

Признаки того, что необходима безотлагательная замена прокладки ГБЦ Рено Логан

Опытные автолюбители и мастера СТО поделились своими наблюдениями за появлением следующих неполадок в работе «француза», свидетельствующих о том, что совсем скоро понадобится замена прокладки ГБЦ Рено Логан:

Возрастание температурных показателей моторной установки;
Интенсивное газообразование в расширительном бачке и появление в нем маслянистых пятен;
Возникновение проблем с запуском силового агрегата;
В области стыкового соединения ГБЦ и блока цилиндров имеются масляные протечки;
Присутствие перебоев функционирования двигателя;
Появление белого либо синеватого окраса выхлопного материала;
Имеются видимые физические изъяны прокладки головки блока;
Проседание динамики рабочего процесса двигателя.

Причины вероятных технических неполадок в работе ГБЦ Рено Логан

Давайте разберемся, почему может возникнуть необходимость в срочной замене ГБЦ Рено Логан или прокладки данного устройства:

Проведение любительских монтажных операций с несоблюдением правил установки и силы затяжки крепежных компонентов;
Отказ либо несвоевременное совершение планово-предупредительных технических обслуживаний;
Наличие нарушений рабочих параметров силового агрегата;
Прогорание прокладки ГБЦ;
Использование неправильных приемов эксплуатации машины Renault Logan;
Постановка некачественных комплектующих частей, имеющих неоригинальное происхождение.

Сотрудники нашего автоцентра имеют соответствующее профильное образование и периодически проходят обучение в специальных центрах повышения квалификации. Персонал нашего сервисного центра регулярно проходит аттестационные проверки на профпригодность. Это обеспечивает должное качество манипуляций по замене прокладки головки блока моторного агрегата.

Наш автосервис уже несколько лет занимается заменой расходных и составляющих компонентов мотора с соблюдением их конструкционных особенностей и процедуры установочных работ. Присутствие специализированного оборудования и инструментов позволяет нашим техникам оперативно и качественно производить диагностические мероприятия и монтажные манипуляции.

Доступная замена ГБЦ Рено Логан и ее прокладки в наших автосервисах

В случае обращения в наш автосервис квалифицированные мастера проведут диагностику автомобиля и рассчитают ориентировочную стоимость замены прокладки головки блока двигателя. Также клиенты имеют возможность проконсультироваться у наших опытных специалистов по интересующим вопросам. Окончательная стоимость услуг зависит от характера, сложности работ и необходимости задействования специального оборудования. Ценовой показатель обязательно обсуждается с автовладельцем. В процессе беседы стараемся подобрать оптимальные значения стоимости работ по замене расходных материалов моторного комплекса.

Мы ведем сотрудничество с официальными дилерами автозапчастей, это гарантирует их оригинальное качество. При необходимости снижения стоимости работ техники могут произвести установку деталей альтернативных производителей.

Гарантийные обязательства на наши работы по замене прокладки головки Рено Логан

Подавляющее большинство клиентов остались довольными полученными услугами, в их числе и замена прокладки головки Рено Логан, за приемлемую цену. Многие автолюбители приходят к нам по рекомендации своих знакомых и друзей. Это уже показатель доверия нам клиентов и надежности нашего сервисного заведения.

Выхлопная система

Выхлопная система:

Расположение выхлопной системы на автомобиле12

Внешняя сторона (фланец) передней трубы, в месте соединения с коллектором оборудована шаровым соединением, для обеспечения некоторой подвижности системы.

123

Вся остальня система труб системы выполнена на заводе единым целым, но заменять её части можно по отдельности. Для этого труба в нужном месте распиливается по специально установленным меткам (небольшие вмятины)

Глушители и каталитический нейтрализатор не разбираются и заменяются в сборе (их можно найти в продаже).

Компоненты катализатора Катализатор установлен в выхлопную систему с целью уменьшения выделения вредных веществ в атмосферу. Катализатор состоит из следующих компонентов: • Корпуса из нержавеющей стали, • Алюминиевого волоконного термоизолятора, • Одного, или двух пористых керамических блоков. Катализатор является элементом, помогающим протеканию некоторых химических реакций, возникающих на внутренней поверхности пор, нейтрализующих вредные составляющие выхлопных газов. Протекание таких реакций называется катализом.

Принцип работы каталитического нейтрализатора

На вход катализатора поступают выхлопные газы, содержащие вредные вещества, остающиеся после неполного сгорания топлива, такие как:: непредельные углеводороды, угарный газ, окись азота. В результате нагревания элементов катализатора, внутри каналов пористой структуры, покрытых драгоценными металлами и являющимися катализаторами для каждого из перечисленных вредных веществ, происходит два типа химических реакций: окисление и восстановление. Процесс окисления «дожигает» непредельные углеводороды, в результате чего образуются углекислый газ и вода:

CxHy + (x + y/4)О2 -> xCО2 + (y/2) + H2O 2CО + О2 -> 2CО2

Процесс восстановления, восстанавливает окислы азота. При этом выделяется чистый азот и водяной пар:

NO + CO -> (1/2) N2 + CО2 NO + H2 -> (1/2) N2 + H2О (2x + y/2)NО + CxHy -> (x+y/4) N2 + xCО2 + (у/2) Н2О

Неисправности выхлопной системы

Белый дым

• пар от скопившегося водного конденсата

• Маслосъемное поршневое кольцо изношено. Кольцо может быть повреждено или сломано, что приведет к попаданию масла из картера на поршень, а затем в камеру сгорания. Замените поршневые кольца

• Цилиндры изношены, потрескались или покрыты задирами. Это может быть вызвано перегревом или недостаточной смазкой. Проверьте блок цилиндров, систему смазки и систему охлаждения

• Маслосъемный колпачок клапана поврежден или изношен. Замените маслосъемные колпачки новыми.

• Направляющие клапанов изношены. Выполните полную проверку и техническое обслуживание клапанов .

• Уровень моторного масла слишком высокий, это приводит к тому, что масло проходит через поршневые кольца. Слейте моторное масло, чтобы уровень соответствовал норме.

• Прокладка головки блока цилиндров повреждена. При этом масло попадает в камеру сгорания. Замените прокладку головки блока цилиндров и проверьте ее на наличие следов деформации.

• Слишком высокое давление в картере, что приводит к прохождению масла через поршневые кольца. Чаще всего причиной является засоренный сапун.

Черный дым

• Воздушный фильтр засорен. Очистите или замените фильтрующий элемент.

• Трос или вал тяги воздушной заслонки заклинило, что привело к попаданию топлива в контур воздушной заслонки .

Коричневый дым

• Воздушный фильтр не герметично закрыт или не установлен должным образом.

Ремонт резонатора Логан в наших автосервисах

В некоторых случаях, когда повреждения не обрели еще характер катастрофического его разрушения, ремонт резонатора на Логан возможен путем его заваривания.

Внимание! Нужно понимать, что это не решение проблемы, а лишь отсрочка этого решения. Заваривать резонатор до бесконечности невозможно – максимум, два-три раза

Причем, интервал между ремонтами с каждым новым использованием сварочного аппарата будет сокращаться. Опытные автовладельцы знают: раз уж проблемы начались, готовься к тому, что замена резонатора Логан не за горами.

Как мы уже говорили, наиболее распространенные причины поломки глушителя – выгорание его фильтра под воздействием раскаленных отработанных газов и механические повреждения (как-никак, а он находится под днищем автомобиля). И в том, и в другом случае страдают и элементы его крепления – как к собственно выхлопному тракту, так и к днищу. Проще всего (и, кстати, надежнее) для ремонта воспользоваться сварочным аппаратом. То, что соединение при этом получится неразъемным, не беда: ведь когда наступит время замены самого агрегата, его все равно придется вырезать болгаркой.

Ремонт «глушака» на «Логане»

Перед ремонтом нужно убедиться, что он уместен. Иногда машинисты пытаются спасти полностью прогнившие глушители, когда, например, при сварке больших участков прожига или коррозии, они не могут восстановить работоспособность трубы.

Ремонтируем кронштейн

Чаще всего из-за езды по неровной дороге ломается кронштейн — держатель глушителя. Труба теряет свое положение под днищем, начинает стучать по корпусу. Соответственно, кронштейн необходимо приварить. В этом случае необходимо соблюдать те же размеры и точки сварки, что и раньше, потому что производительность глушителя также будет зависеть от правильной сварки кронштейна.

Однако не все водители имеют опыт работы со сварочным аппаратом. Поэтому в условиях гаража проще отремонтировать кронштейн другим способом. Независимо от того, полностью ли сдулась опора или отвалился один из ее элементов, можно с помощью болгарки отрезать остатки старого кронштейна и поставить на его место железный зажим. Он отлично выполнит функции предыдущего крепления, при этом будет стоить в несколько раз дешевле сварки. Однако необходимо будет периодически проверять состояние зажима, чтобы оперативно заменить его на новый.

Самый простой способ отремонтировать кронштейн — заменить его на металлический

В чем принцип действия и особенности резонатора?

Одна из главных задач среднего (дополнительного) глушителя заключается в удалении отработавших газов и их отвод от мотора. Впоследствии вышедшие ОГ распределяются по системе выхлопа и оставляют пространство для выхода новой партии газов. По заявлению опытных мастеров, средний глушитель обеспечивает нормализацию давления в выхлопной системе Рено Логан. Как следствие, возрастает эффективность и мощность силового узла.

Интересен тот факт, что резонатор внешне и конструктивно схож со своим «собратом» (задним глушителем). Ниже выделим основные моменты, объединяющие между собой рассматриваемые устройства (средний и главный глушитель):

В резонаторе предусмотрена группа разных камер, благодаря которым производятся периодические колебания объема ОГ (сужение или увеличение). Благодаря этому эффекту, происходит сглаживание неравномерности пульсации.

В секциях устройства имеет место определенное смещение, из-за чего происходит корректировка проходящего потока выхлопных газов, а также устранение неравномерности пульсаций.
Наличие большого числа отверстий во внутренней металлической трубе гарантирует погашение частоты выходящих ОГ. Как следствие, автомобиль становится тише, даже при повышенных оборотах мотора.

Таким образом, резонатор Рено Логан можно по праву назвать неизменной составляющей глушителя. Это устройство расположено между двумя элементами — главным глушителем и каталитическим преобразователем. К слову, в различных моделях местоположения узла может меняться. От этого напрямую зависят ходовые качества авто, мощность мотора и даже уровень комфорта внутри транспортного средства. Вот почему резонатор Рено нуждается в особом внимании и замене (в случае выхода из строя).
