Масло в АКПП Renault Megane 2

Какое масло заливать в АКПП Renault Megane 2 указано в инструкции по эксплуатации. Для Megane с 4-ступенчатыми автоматическими коробками передач DP0 и DP2 лучше всего подойдет трансмиссионная жидкость ELF RENAULTMATIC D3 SYN. Ее фрикционные свойства оптимизированы с учетом материалов, которые применяются в коробке передач этого типа, поэтому оно позволяет добиться максимальной эффективности работы трансмиссии. ELF RENAULTMATIC D3 SYN гарантирует плавность переключений и надежную защиту коробки передач от износа, а значит, увеличение срока службы агрегата. Совместимость с материалами уплотнений и антипенные свойства этого масла в АКПП Megan 2 обеспечивают стабильность его характеристик в течение интервалов между заменами.

Неисправности коробки передач и методы их устранения

Любой механизм имеет предел прочности, особенно если он работает с переменными нагрузками. Необходимо учитывать стиль езды водителя, который существенным образом влияет на долговечность детали. Обобщая накопленный опыт и анализ поломок, возникающих в процессе эксплуатации автомобиля, неисправности КПП можно объединить в несколько основных групп: шумы в коробке передач, затрудненное включение передачи и самопроизвольное выключение трансмиссии.

Возникновение шума и сложности с переключением передачи

К основным причинам возникновения шумов в коробке скоростей относятся:

  • низкий уровень масла;
  • попадание в систему воды;
  • износ подшипников или шестерен.

Для устранения проблемы следует долить или заменить масло в коробке передач, поменять подшипники и шестерни на новые.

Затруднение переключения передач может быть вызвано следующими факторами:

Особенности АКПП Рено Меган

Рено Меган также комплектуется вариатором JF011E. Это удачная разработка дочерней фирмы Нисса Jatco. Устанавливается на автомобили с двигателями до 2.5 литров. Вариатор JF011E считается одним из лучших в мире и отличается от аналогов надежной конструкцией, неприхотливостью и дешевой ценой. Среди бесступенчатых трансмиссий JF011E и ее модификации — это настоящие монополисты, они, фактически, захватили рынок.

Большинство случаев обслуживания и ремонтов вариатора Рено Меган оканчиваются заменой масла, фильтров и прокладки поддона. Фильтры отличаются по размеру или из-за разных конструкций поддонов.

Фильтр вариатора Рено Меган многоразовый и меняется только при горелом масле. Остатки клеевого слоя фрикционов не удалить из фильтра. Меняется ежегодно или раз в 30000 километров.

Чистота масла является критичной для вариатора Рено Меган. Работа на старом масле незаметна для водителя, но быстро уничтожит вариатор.

Рено Меган комплектуется вариатором JF011E

Шаговый мотор (отвечает за регулировку положения ремня и передаточного числа) достаточно быстро вырабатывает свой ресурс. После выработки, вариатор перестают регулировать скорости и застывает на одном числе. К счастью, его замена и диагностика возможна без снятия коробки.

Масляный насос высокого давления. При его нештатной работе давление снижается и ремень начинает проскальзывать. Помогает только замена насоса.

Большой проблемой вариатора Рено Меган является поломка держателя ремня – их не производят, они не восстанавливаются.

Тефлоновые кольца также являются расходником. Без их своевременной замены быстро горят фрикционы и требуется ремонт коробки.

При перегревах вариатора Рено Меган вырабатывают свой ресурс датчик скорости вращения.

Ремень – это самый главный расходник, производит их только БОШ. По сравнению с первыми поколениями вариаторов долговечность ремня сильно выросла. Но по-прежнему она составляется не более 150000 километров. При эксплуатации в зимний период ремень выходит из строя несколько раньше. Если довести коробку до момента когда ремень разовется, все будет еще хуже.

Рено Меган с вариатором JF011E

Ездить на непрогретом вариаторе, особенно зимой очень опасно. Так же как и на перегретом. Для жарки регионов лучше оснастить вариатора дополнительным радиатором охлаждения. Не стоит ездить на вариаторе свыше 160 км/ч.

Коробка автомат не переключает скорости: причины

В зависимости от марки и производителя, АКПП могут иметь некоторые различия, но основные причины проблем с переключением общие. Начнем с того, что самой распространенной ошибкой, ведущей к поломке АКПП, является включение режима драйв «D» без остановки при движении задним ходом. То же самое можно сказать о включении «R» при езде вперед.

Если водитель транспортного средства, оборудованного АКПП, не придерживается правил эксплуатации, то очень скоро он столкнется с проблемами в работе АКПП: коробка автомат не переключает скорости, при переключении появляются толчки, пинки, удары или рывки и т.д.

АКПП не переключает передачи: признаки

При движении селектор АКПП находится в положении «D», но при этом автомобиль отказывается реагировать на манипуляции с педалью акселератора и просто не едет. В этом случае водитель переводит АКПП в ручной режим (при наличии), при этом передачи могут начать переключаться.

  • Во время движения автомобиля при переходе с ручного управления АКПП в автоматический режим D, скорость падает и коробка не переключается.
  • При переключении скоростей на АКПП включается только задняя скорость;
  • Нередко встречаются случаи, когда автомобиль попросту не заводится даже при нейтральном положении селектора АКПП.
  • Нет движения вперед, автомобиль «буксует» на месте. При этом задняя скорость в норме.
  • Коробка АКПП выше третьей передачи не переключается или включается только третья передача.
  • При переключении селектора в положение «D» или «R» автомобиль не двигается с места.
  • В начале движения коробка пробуксовывает, однако, после набора скорости, машина едет нормально.

Часто подобные сбои в работе АКПП приводят к тому, что ЭБУ включает аварийный режим коробки-автомат. Если автовладелец столкнулся с одной из описанных выше проблем, в первую очередь, необходимо провести компьютерную диагностику неисправностей АКПП.

Основные причины неисправностей коробки автомат

В списке основных неполадок АКПП следует выделить:

  • Износ фрикционных дисков муфты прямого хода, износ или обрыв манжет поршня муфты, износ или поломка колец муфты, залегание одного из клапанов гидроблока (нет движения вперед).
  • Износ фрикционных дисков, манжет поршня муфты или поломка масляных уплотнительных колец муфты. Нарушено шлицевое соединение в корпусе барабана (коробка автомат выше третьей передачи не переключается).
  • Износ шлицов ступицы турбинного колеса в гидротрансформаторе или выработка фрикционов муфты переднего хода (пробуксовка автомобиля).
  • В центробежном переключателе скоростей заклинило регулирующий клапан или вышла из строя косозубая шестерня на валу переключателя скоростей.

Особенности пятой передачи на Ларгусе

Наряду с указанными выше неисправностями, у владельцев Ларгуса нередко возникает желание улучшить эксплуатационные качества своего автомобиля, точнее, адаптировать его под личные требования. В основной модификации коробка передач Лада Ларгус идет с 16-клапанным двигателем. Передаточное число (ПЧ) пятой передачи составляет 0,892. Этот показатель свидетельствует о том, что автомобиль может уверенно двигаться как в городском потоке, так и за городом. Он легко подхватывает пятую передачу с 50 км/час и динамично достигает своего верхнего скоростного предела, поэтому переключаться на четвертую почти не приходится.

Однако при длительном движении со скоростью 90-100 км/час возникает усиленный шум и наблюдается повышенный расход топлива. Эту ситуацию можно исправить, заменив две шестерни пятой передачи на первичном и вторичном вале. Замена происходит на шестерни, имеющие меньшее передаточное число, следовательно, меньшее количество зубьев. Такие пары шестерен продаются в магазинах запасных частей с передаточными числами 0,820, 0,795, 0,756 и 0,738. Эксперименты по замене шестерен пятой передачи проводились как АвтоВАЗом, так и многочисленными автолюбителями.

Шестерни с передаточным числом 0,795 несколько изменяют маневренность Ларгуса. На обгоне необходимо чаще включать четвертую передачу для набора нужной скорости. Нередко приходится переключаться на четверку и при езде по грунту на загруженном автомобиле. Что касается установки шестерен с ПЧ 0,756 и 0,738, то они усугубляют перечисленные недостатки.

Разборка коробки передач

Снимаем стальную крышку пятой передачи открутив 3 болта:

Выколоткой выбиваем стальной пружинный штифт:

Далее можно включить какую либо передачу и осадив вилку включить 5-ю передачу зафиксировав валы от проворачивания. Откручиваем гайку первичного вала и болт вторичного. Либо если крутить гайковертом можно не фиксировать валы, просто придержать рукой, чтобы не крутились.

Снимаем ведущую шестерню 5-й передачи вместе со ступицей и вилкой. Используем для этого две прочные отвертки:

Если еще не открутили болт вторичного вала, то откручиваем его. При этом потом при сборке обязательно его нужно поставить на фиксатор резьбы сильной фиксации:

Переворачиваем коробку и откручиваем все болты стягивающие картер кпп и картер сцепления, после чего их постепенно отрываем отвертками

При этом обратите внимание на пластмассовую деталь, здесь на фото виден черный огрызок ее слева от валов

Кто то уже отломал кончик при неосторожном ремонте. Этот желобок служит для смазки шестерен, по нему масло стекает из основного картера на 5-ю передачу

Именно благодаря ему кпп служит даже при значительном понижении масла, в отличии от вазовских коробок, в которых 5-я умирает мговенно при небольшом снижении уровня масла. Поэтому будьте очень осторожными чтобы не отломать, если сломаете обязательно купите новый, он не дорого стоит. После снятия картера его лучше вытащить, чтобы не сломать, для этого нужно утопить фиксатор сверху шилом или тонкой отверткой и вытащить вниз. После того как оторвали, постепенно снимаем картер, при этом выскочат шарики и пружинки фиксаторов. Чтобы они не потерялись приложите магнит или накройте тканью. Если все же шарик улетел и потерялся в общем то ничего страшного, шарик на 8 мм применяется в абсолютно любой отечественной кпп. А вот пружинки терять не стоит. Потом при сборке эти шарики с пружинками нужно будет засовывать по очереди, постепенно опуская картер, начиная с самого длинного штока 5-й передачи:

Этот желобок служит для смазки шестерен, по нему масло стекает из основного картера на 5-ю передачу. Именно благодаря ему кпп служит даже при значительном понижении масла, в отличии от вазовских коробок, в которых 5-я умирает мговенно при небольшом снижении уровня масла. Поэтому будьте очень осторожными чтобы не отломать, если сломаете обязательно купите новый, он не дорого стоит. После снятия картера его лучше вытащить, чтобы не сломать, для этого нужно утопить фиксатор сверху шилом или тонкой отверткой и вытащить вниз. После того как оторвали, постепенно снимаем картер, при этом выскочат шарики и пружинки фиксаторов. Чтобы они не потерялись приложите магнит или накройте тканью. Если все же шарик улетел и потерялся в общем то ничего страшного, шарик на 8 мм применяется в абсолютно любой отечественной кпп. А вот пружинки терять не стоит. Потом при сборке эти шарики с пружинками нужно будет засовывать по очереди, постепенно опуская картер, начиная с самого длинного штока 5-й передачи:

Для дальнейшей разборки необходимо снять штоки и вилки. Для этого выбиваем пружинные штифты вилки 1-2 -й и 3-4-й передачи:

Вытаскиваем фиксаторы, которые служат для предотвращения одновременного включения двух передач:

Их два штуки:

Вытаскиваем шток 1-2-й передачи, вынимаем вилку, затем выбиваем трубчатый штифт штока задней передачи:

Затем вытаскиваем валы и шток задней передачи:

Снятие КПП Renault Logan 1

Для этого понадобится снять минусовую клемму с аккумуляторной батареи.

В дальнейшем выполняются следующие операции:

  1. Выкручиваются крепёжные гайки подшипников передних колес.
  2. Приподнимается передняя часть автомобиля и устанавливается на упоры.
  3. Демонтируются колеса.
  4. Сливается масло с КПП Renault Logan 1 посредством выкручивания пробки в нижней части.
  5. Скручиваются крепежные гайки рулевых наконечников, которые в дальнейшем извлекаются из поворотных кулаков.
  6. Откручиваются гайки ступичных подшипников.
  7. Выкручиваются фиксирующие болты между поворотным кулаком и стойкой в количестве двух штук с левой, правой сторон. Далее кулаки вытягиваются.
  8. Для извлечения приводов со стороны механики, следует с правой стороны вытянуть со шлицов, а с левой – предварительно выкрутить три фиксирующих болта.
  9. На следующем этапе выводится трос из вилки сцепления. Для этого необходимо потянуть за груз на передней части троса.

Продолжаем демонтаж коробки

Дальнейший ремонт механики Рено Логан 1 поколения включает в себя:

  1. Со штуцера картера МКПП Renault Logan 1 демонтируется шланг сапуна.
  2. Вытаскивается разъем выключателя фонаря заднего хода, отжав пластиковый фиксатор.
  3. Вытаскивается шлейф с проводами управляющей системы двигателя из держателя проводов кислородного датчика. Для этого понадобится отжать пластиковый фиксатор.

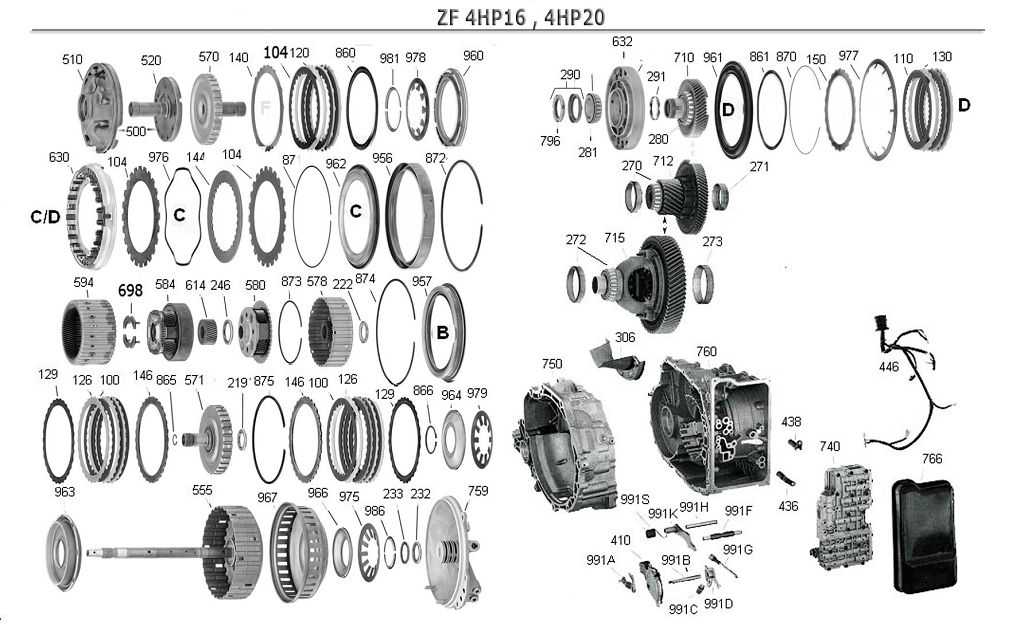

4HP20

4-ступенчатая автоматическая трансмиссия для переднеприводных авто с поперечной установкой двигателя. Модель выпускалась с 1995 года. Ее можно встретить на автомобилях Рено, Пежо, Ситроен с моторами 2-3 л. С 1998 года коробкой оснащались автомобили Мерседес V-класса. В моделях Пежо коробка заменила более слабую собственную модификацию компании — AL-4.

Крутящий момент АКПП составляет 330 Н*м. Это динамичная коробка “долгожитель”, отличающаяся надежностью. Запчасти и фильтры взаимозаменяемы с коробкой 4HP16.

Недостатки

Это очень неприхотливая трансмиссия, не требующая частой замены масла. Что и нужно здесь менять, так это фильтр и комплекты сальников с прокладками.

Ремонт коробки передач (МКПП) Рено Логан своими руками (Видео)

Аккуратно опускаем подрамник, открутив при этом шесть болтов. Сливаем масло из коробки передач и снимаем её. Замену трансмиссионного масла рекомендуется осуществлять примерно через км пробега. В ряде случаев, проделывание данной процедуры может решить такую проблему, как затрудненная смена передач.

Из-за недостатка масла может отмечаться характерный шум. В данном случае ремонт МКПП обязателен. Таким образом, коробка передач на Рено Логан отличается своей надежностью, обеспечивает оптимальную динамику хода.

Ремонтные работы могут заключаться и в замене ручки коробки передач. Если сделать это своими руками не удается, попросите напарника. Демонтируйте стартер и скручивайте крепежные болты, удерживающие два картера сцепления и двигателя. Снимайте опору подвески слева, а также скручивайте по паре гаек снизу крепежа коробки с одной и другой стороны.

Смещайте узел до момента, когда шпильки выйдут из отверстий, а вал КПП будет изъят из ступичной части сцепления. При этом убирайте опору и наклоняйте дальнюю часть КПП назад.

Далее производите обслуживание коробки передач. Если требуется отремонтировать или заменить какие-то детали автомобиля — сделайте это. Также необходимо смазать втулки подшипника и шлицов вала перед сборкой.

Обязательно проверьте оцентровку ведомого диска. Далее производится сборка своими руками. При появлении сложностей в процессе ремонта, изучите видео, приведенное ниже.

На завершающем этапе заполняйте КПП маслом. Снятие, ремонт и сборка трансмиссии — работа, для выполнения которой требуется знания, опыт и специальный инструмент.

Каким должен быть алгоритм действий? В чем особенности сборки?

Эти и другие вопросы рассмотрим в статье. Часто такие звуки напоминают вой.

Приходится прикладывать больше усилия для переключения передач. Появляется подозрительный скрежет металлический звук от коробки. Перевести ручку КПП в требуемую позицию невозможно передача не включается.

Кроме того, снятие МКПП может потребоваться при замене заднего уплотнения коленвала, для установки нового маховика или узла сцепления. Вы должны быть уверены, что выполнение таких работ обусловлено необходимостью, а время не будет потеряно зря. Коробка Рено Логан весьма массивная и тяжелая конструкция, поэтому снять ее своими руками без привлечения помощника вряд ли получится.

Источник

Основные сведения по теме: замена и диагностика работоспособности.

Сцепление представленной марки автомобиля не имеет определённого срока действия. По правилам замена данной детали автомобиля должна производиться вовремя практически полной потери работоспособности. Почти все сцепления данной марки автомобиля оснащены выжимным гидравлическим подшипником, подсоединённым к цилиндру сцепления. Из собственного опыта мы можем сказать, что замена этой детали автомобиля, как правило, сопровождается потёкшим выжимным подшипником.

Замена сцепления этой марки автомобиля сильно отличается от этого же действия только на автомобилях другой марки. Это отличие состоит в осуществлении системной прокачки после того как была проведена замена сцепления. Прокачивание на второй модели рено меган осуществляется при помощи подсоединения специальной установки с насосом. Если вы никогда не встречались с системной прокачкой и удалением с неё воздуха, то даже после замены педаль сцепления всё равно будет оставаться в полу.

Сцепление рено меган 2

Итак, рассмотрим признаки неисправности этой детали у автомобиля:

  • во время включения и выключения слышен сильный шум;
  • во время включения заметно буксует;
  • во время выключения заметно ведёт;
  • во время функционирования чувствуются некие рывки.

Если вы уже замечали такие признаки в своей машине, то, как можно скорее обратитесь в автомобильный сервис для проведения диагностики работоспособности. Не затягивайте с этим, потому как это может привести не только к замене самого сцепления, но и к замене маховика, а эта услуга более дорогостоящая.

Также рекомендуется замена масла в коробке переключения скоростей. Рекомендуется менять полностью весь список деталей и ни в коем случае не оставлять старый подшипник, потому как он может начать течь.

Сцепление рено меган 2

Самостоятельный ремонт.

Самостоятельная замена сцепления:

  • на треногах расположите передок машины;
  • снимите передние колёса;
  • отсоедините шнур сцепления от коробки переключения передач;
  • снимите шнур с кронштейна;
  • открепите шнур спидометра от коробки переключения передач;
  • вместе с поворотными кулаками открутите болтики, обеспечивающие крепление шаровых подпорок;
  • ослабьте задний крепёж продольного левого рычага;
  • открутите болтики, обеспечивающие крепление левого кронштейна растяжки;
  • поверните рычаг на 90⁰;
  • в случае крепления к коробке переключения передач массы её необходимо отсоединить;
  • отверните нижний кожух, защищающий маховик;
  • открутите левую подпорку двигателя;
  • открутите от кузова заднюю подпорку двигателя;
  • открутите хомут привода переключателя передач;
  • снимите привод переключателя передач;
  • открутите двигатель от коробки переключения передач;
  • снимите коробку переключения передач;
  • отверните сцепление;
  • поменяйте выжимающий подшипник;
  • при помощи специальной оправки, централизующей диски сцепления, поменяйте нужный диск сцепления;
  • соберите всё.

Какое масло лучше заливать

Мы рекомендуем заливать то масло, которое использует сам производитель. На заводе Renault в автоматическую трансмиссию автомобилей заливают жидкость производителя Elf. Какую именно марку приобрести – зависит от количества ступеней коробки передач. Вам поможет с выбором опытный консультант в автомагазине. А если вы живете в Брянске – обратитесь в тех и не тратьте часы на то, что хороший сервисный мастер сделает за минуты.

Как проверить уровень масла

Следуйте такой процедуре:

· Припаркуйте авто на ровной площадке.

· Подключите диагностический адаптер.

· Запустите двигатель вхолостую.

· Следите за приборной панелью: масло в коробке передач должно прогреться до 60 оС.

· После этого снимите с АКПП контрольную пробку.


Если пробка мокрая – все в порядке. Если сухая – надо доливать. После долива жидкости в автоматическую трансмиссию повторите процедуру. Только в этот раз достаточно будет прогреть масло до 50 оС

При обращении в «Ойл сервис» наши специалисты быстро произведут диагностику и замену масла в коробке передач вашего автомобиля.

Замена в АКПП: порядок действий

Как и в случае с «механикой», в коробке «автомат» менять жидкость нужно после прогрева. Достаточно совершить непродолжительную поездку, пока температура в коробке не установится на уровне 60° C. Далее машину нужно поставить на ровную площадку (яму). Селектор устанавливают в положение «P», на стояночный тормоз.

  1. Замена масла в АКПП Рено Меган 2 выполняют так:

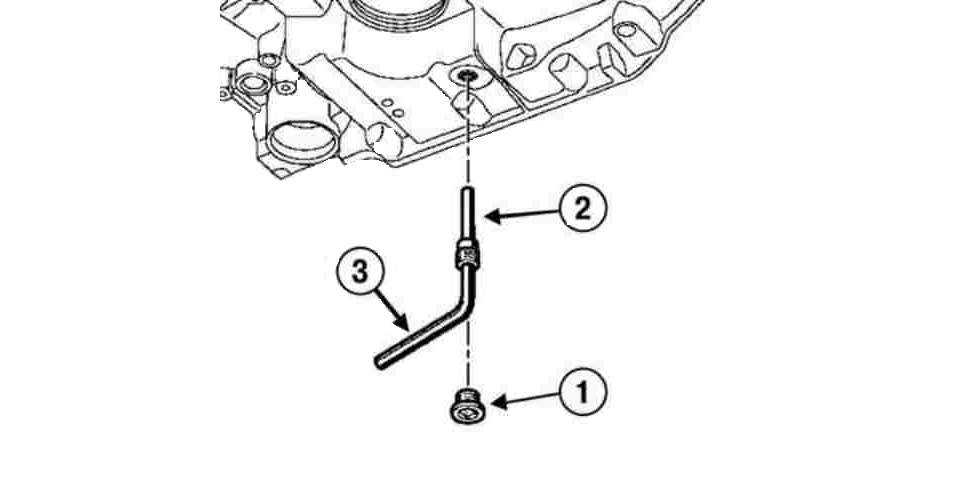

  2. Отверните пробку сливного отверстия (1) и трубку (2) и (3) на рисунке выше с использованием шестигранного ключа на «8».
  3. Слейте трансмиссионную жидкость в емкость. Заводом‐изготовителем предусмотрен залив 3,5 литров. Поэтому лучше не брать емкость меньшего объема, даже если до этого жидкость менялась и вы знаете о её нехватке в коробке.
  4. Далее по инструкции рекомендуется заменить сливную трубку на соответствующую по параметрам. Тут решать вам — это вовсе необязательно. Момент затяжки должен быть 9 Н*м для трубки и 35 Н*м для пробки.
  5. Извлеките трос привода селектора.
  6. Извлеките пробку слива и залейте жидкость (3.5 л). Поможет воронка с фильтром. Главное, не допустить попадание грязи и взвешенных частиц (считай – пыли) внутрь вместе с маслом.
  7. Запустите двигатель – достаточно холостого хода. Необходимо прогреть коробку до тех же 60° C.
  8. Открутите пробку сливного отверстия и слейте в подготовленную емкость отработанную жидкость.
  9. Залейте новую жидкость, рекомендованную заводом Renault или ту, которая имеет схожие свойства.
