Надежность конструкции

Основу Land Cruiser 80 составляет полностью зависимая подвеска, отличающаяся неприхотливостью, прочностью и длительным сроком эксплуатации. Сайлент-блоки со временем изнашиваются, что приводит к ощущению, будто автомобиль «плавает» по дороге, однако, их замена проводится не чаще чем раз в 180 тысяч километров. Амортизаторы, пружины и рулевые тяги в замене не нуждаются.

У «ТЛК» практически отсутствуют слабые места, особенно если должным образом ухаживать за ним. Впрочем, найти достойный автомобиль на данный момент сложно – мало кто действительно следит за своим транспортом, особенно если его эксплуатация осуществляется в условиях бездорожья.

Немного общей информации

Так называемая «двухсотка» выпускается с тремя силовыми агрегатами – это два бензиновых мотора мощностью 288 и 309 л. с. и турбодизель на 4,5 литра. Все три мотора имеют один существенный недостаток – водяной насос. Типичная проблема помпы заключается в том, что она очень часто подтекает. Это в конечном итоге приводит к самым печальным последствиям.

Что касается дизеля, то это весьма надежный ДВС. Правда, до 2009 года этот силовой агрегат имел существенный расход масла на угар. Но если посмотреть форумы в сети, то информация тут противоречивая. У кого-то действительно расход превышал все допустимые нормы, другие же не жаловались. По дилерской информации, нормальный расход масла должен составлять порядка 1 литра на 2-3 тысячи километров.

Многие предпочитают приобретать именно двигатель 1VD-FTV. Об этом очень часто говорят автомобилисты в своих отзывах. «Ленд Крузер 200» (дизель) имеет очень приятный звук и хороший ресурс. Встречаются экземпляры, прошедшие порядка 500 тысяч километров. В моторах до 2012 года выпуска масло нужно было менять каждые 5 тыс. км., в более поздних моделях – через 10 000 км.

Двигатели и трансмиссии

Большинство представленных на российском вторичном рынке Land Cruiser 100 оснащены бензиновым двигателем V8 объемом 4,7 литра. Кроме того, для «сотки» предлагались дизельные моторы объемом 4,2 литра – атмосферный (131 л.с.) и турбированный (204 л.с.) Важный нюанс: на всех версиях необходимо ежегодно чистить радиатор. Если этого не сделать, двигатель может перегреваться, возможны также проблемы в работе кондиционера. Итак, бензиновые моторы на Land Cruser 100 зарекомендовали себя как очень надежные. Даже на машинах с пробегами более 300 тыс. км они не доставляли владельцам серьезных проблем. Правда, через 100 тыс. км обычно прогорают выпускные коллекторы. Менять их необходимо вместе с прокладками. Каждый коллектор стоит около $400. Правый поменять несложно. А чтобы демонтировать левый, придется снимать рулевой вал, а потом – выставить углы развала и схождения передних колес. Других неприятностей, как правило, не случается.

Об атмосферном дизеле можно услышать только положительные отзывы – он чуть ли не вечный. Известны машины с полумиллионным пробегом, на которых мотору хоть бы что – работает в обычном режиме. При этом он спокойно «переваривает» даже солярку сомнительного качества. Единственное необходимое условие – чистка форсунок через 35-40 тыс. км.

Топливные насосы на атмосферном дизеле 1HZ, турбодвигателе 1HD-T и 24-клапанном 1HD-FT все одного типа – Bosch VE. Все они одинаково не любят плохое топливо. И уж совершенно на дух не переносит бодяжную солярку электронноуправляемый топливный насос высокого давления (тип COVEC F) на моторе 1HD-FTE. От плохой диеты он может неожиданно выйти из строя. А его замена… Выдержим паузу… Стоит…$6000! Уверены: вам уже расхотелось турбодизель… К тому же напомним: на машинах с таким сердцем следует своевременно менять воздушный и топливный фильтры, после длительной работы мотора давать ему минуту-другую покрутиться на холостых для охлаждения подшипников турбокомпрессора. Многие владельцы пренебрегают этими правилами. Расплата неминуема – у таких водителей турбина долго не проживет. А ее замена обойдется как минимум в $3.500. Коробки передач – и «автомат», и механика – на Land Cruser 100 очень надежные. Прикончить их может только безграмотная езда по бездорожью. Сцепление служит не менее 200 тыс.

В трансмиссии от частой езды по бездорожью забивается масловыводящая трубка (сапун) заднего моста. В результате появляется течь сальников полуосей. Вот почему в хороших сервисах через каждые 10.000 км чистят сапун. С такой же периодичностью шприцуются крестовины карданных валов. Слабым местом российские владельцы модификаций VX считают редуктор переднего моста. Однако сотрудники фирменных сервисов обвиняют самих водителей в неумении правильно эксплуатировать машину на бездорожье и нежелании хотя бы иногда читать инструкцию к автомобилю.

Плавкие вставки в салоне Prado 150

Помимо блоков под капотом, в Прадо 150 есть схемы в салоне. Блок салонных предохранителей Прадо 150 представляет собой сложную систему под панелью со стороны водителя (обычно слева). Она обеспечивает многие процессы совместно со схемой под капотом. Ниже представлена схема расположения деталей в блоке.

Схема расположения предохранителей в салоне.

1 – предохранитель прикуривателя, а также электрическая розетка. Элементы 2 и 3 отличаются своей многофункциональностью – они регулируют множество важных систем, среди которых электродвигатель зеркал заднего вида, кондиционер, аудиосистема, навигация, помощь на парковке, фары заднего хода, интерактивный дисплей автомобиля и другое. Четвертый элемент необходим для исправной работы буксировки, пятый регулирует пневматическую подвеску. Номер 8 напрямую связан с сиденьем водителя, оснащенным электроприводом. Девятый, как правило, включается в работу в аварийных ситуациях, он нужен для блокировки дверей и открытия люка. Для регуляции положения руля работает одиннадцатый элемент схемы. Номер 12 обеспечивает безопасное движение при плохих погодных условия и в условиях недостаточной видимости, он участвует в работе противотуманных фар.

14 – салонный кондиционер, 15 необходим для исправной работы системы запуска. Детали блока с номерами 16, 22, 23, 24, 25 – это стеклоподъемники окон автомобиля. Элемент 16 также отличается многофункциональностью – ему подчиняется работа коробки передач, рулевого управления, регуляция положения руля, автоматический процесс включения дворников, обогрев зеркал и другое.

Блок предохранителей в салоне LC Prado 150

Не менее многофункциональны датчики 17 и 19 – они обеспечивают работу коробки передач, очистителей стекол и рулевое управление, а также необходимы для исправной работы поворотников. Функционал номера 18 схож с предыдущими. Электропредохранитель 20 обеспечивает обогрев сидений автомобиля, 21 напрямую связан с электроприводом переднего правого сиденья, 26 – с люком.

Работа стеклоочистителей лобового стекла регулируется двадцать седьмым элементом схемы, а двадцать восьмой работает с очисткой заднего стекла. Предохранитель 31 обеспечивает безопасность приборов. Схемы 30, 32, 33 участвуют во многих процессах, происходящих в автомобиле, среди которых включение подушек безопасности, система интеллектуального и механического запуска, блок рулевого управления, включение и выключение передних и противотуманных фар, работа пользовательского дисплея, переключатели зеркал заднего вида и другое.

Халява. И. P1229.

Начну с того что ожидал чего-то подобного от своего Саксида за пахабное отношение к нему. Сейчас холодно и машина почти постоянно молотит на холостых. Потому как не вижу смысла глушить двигатель ради 2-х часовой стоянки в -40, потом прогреть салон ещё пару часов уйдёт. Так и живём, почти не глушимся. Понятное дело, расход увеличивается, на заправку заезжать нужно чаще, а тут подворачивается халява, плеснуть литров 30 в бак из чистой прозрачной пластиковой канистры. Сомнения длились не долго, торнадо в воронке весело закручивал прозрачную жидкость в горловину топливного бака, а червячок сомнения был жестоко раздавлен оптимистичными палочками указателя уровня топлива упёршимися в спидометр.

Отвёз жену на работу, погулял с собакой и поехал сам на работу, объяснять очередному клиенту что заправляться нужно ТОЛЬКО на хорошей заправке, ибо в вашей машине Common Rail, а он дюже чувствительный к топливу… Весело сделал кружок за городом, дал двигателю коксу до отсечки, чтобы масло прогрелось и заработали присадки. Приехал, заглушил, весь рабочий день молотить я машину не заставляю, завожу часа за 2 до отчаливания домой. Поработал, завёл машину с пульта сигналки, она прогрелась, пора ехать за женой. Сажусь, выезжаю на дорогу, тапку в пол, и…. Двигатель глохнет…. Бля… Холодок полез под неплотные уплотнители дверей, Бинар продолжал оптимистично щёлкать насосом, а сканер показывал мне ошибку P1229… Ошибка регулирования топлива, регулятор на рампе достиг своего предела и не смог его преодолеть просто физически, либо заклинил и не смог регулировать, но, по любому мозги ругались на него, мол этот узел и есть наше слабое звено. Времени нет, возвращаюсь, ставлю новый регулятор, завожу, мчусь к жене и опять глохну… ЭБУ конечно умная вещь, но доверять её выводам стоит не всегда, доказано практикой. Менять всё на что укажет ЭБУ, это край как накладно по деньгам и к тому весьма неразумно. Жена едет домой на такси, а Саксид едет к потолку на подъёмнике, потому как топливный фильтр уже снят, лючок топливного бака откручен и всё становится на свои места — ХАЛЯВА она только кажется халявой. 50 литров соляры теперь будут радовать возможностью помыть агрегаты чужих автомобилей, а мне нужно будет опять заправить 50 литров по 48,50 руб и купить новый топливный фильтр за 2000. Вот и сэкономил…

Что же произошло? В регулировании топлива действительно произошла ошибка. P1229 имеет несколько причин, хотя конкретный виновник — регулятор на рампе, но он лишь последнее звено, заваливающее всю систему. Причины могут быть разные:

1. Льющая в обратку форсунка или форсунки.

2. Забитый или подклинивший дозатор на ТНВД.

3. Сам регулятор изношен или заклинил.

4. Завоздушивание топливопровода.

5. Пустой топливный бак или забит топливозаборник/топливный фильтр.

В моём случае причиной послужила халява….

Это выкрученный из топливного фильтра датчик воды в топливе, видно желеобразную массу коричневого цвета забившую весь фильтр.

А это — топливозаборник в баке, сетка тоже забита этой массой, проход топлива стремится к нулю…

Что делать? Делать нужно то что сделано было мной, про халяву нужно забыть. Бак был пропарен, фильтр заменёт, топливопровод до фильтра продут сжатым воздухом. Регулятор давления вернул свой на место. Машинка летает после морозной ночи на соляре по 48,50.

Не ведитесь на халяву, друзья, оно дороже потом выходит…

Коды ошибок Toyota: как происходит считывание?

Для того, чтобы электронный модуль управления Toyota имел возможность получать необходимые данные от систем, контролируемых им, все они оснащаются датчиками. При выявлении отклонений от нормы, установленной производителем в показаниях датчиков, запускается аварийный режим, сопровождающийся соответствующей индикацией на приборной панели. В случае, если нормальные параметры функционирования датчика восстанавливаются (после ремонта, замены или самостоятельно), возвращается и стандартный режим работы и двигатель или АКПП. В то же время данные о том, что были выявлены неисправности фиксируются в базе данных в виде кодов Toyota и остаются там.

Неисправности Toyota могут проявляться по-разному: бывает так, что двигатель глохнет, привлекая внимание водителя, который обращается за авторемонтной помощью, а бывает и так, что мотор на первый взгляд работает хорошо и его сбои не видны, хотя на приборной панели и горит соответствующая индикация. Последнее нередко является причиной возникновения серьёзных поломок, устранение последствий которых требует существенных капиталовложений

В этом плане система кодов ошибок OBD2 Toyota очень удобна. Она фиксирует даже случайные сбои в работе агрегатов и выдаёт информацию о них во время диагностики. Благодаря этому, владелец имеет возможность предпринять меры, исключающие серьёзные неисправности или поломки автомобиля в дороге.

ELM327 OBD2 для TOYOTA Corolla, Mark 2, RAV4, Камри, Ленд Крузер

Интерфейс ELM327 представляет собой канал связи между электронным блоком управления и внешним программным обеспечением. Адаптер декодирует входящий поток, преобразует в доступный формат, отправляет на диагностическое ПО.

Важный параметр использования ELM — совместимость протоколов. Каждый блок имеет собственный тип передачи информации. Существует пять протоколов обмена:

SAE J1850 VPW, PWM;
ISO 9141-2;
KWP 2000;
ISO 15765 (CAN).

Модельный ряд Тойота применяет стандарты:

KWP 2000 SLOW;
KWP 2000 FAST;
ISO 9141-2;
CAN.

Автомобили с 2004 года выпуска перешли на стандарт ISO 15765. CAN шина отличается большей скоростью передачи пакета, дуплексный режим сканирования.

Коды ошибок Toyota: как происходит считывание?

Считывание информации

Получение данных о наличии неисправностей осуществляется посредством считывания информации. Осуществляется эта процедура с помощью одного из двух способов. Первый предполагает замыкание необходимых выводов диагностического разъема с помощью провода или самой обыкновенной скрепки. Чтобы произошла настройка прибора, нужно открыть крышку на DLC с надписью Diagnostic, замкнуть пару выводов (для DLC1 это E1 и T1, а для DLC3 – TC и CG). После этой незамысловатой процедуры нужно выключить зажигание и далее просто смотреть на то, какие сигналы подают приборные лампочки.

Второй способ качественно отличается от первого: в нем используются сканнеры, тестеры и компьютеры, при помощи специальных программ диагностирующие неполадки. Такие приборы имеются, как правило, на станциях технического обслуживания. Помимо основной функции, они способны считывать с помощью дополнительных программ сигналы в режиме реального времени.

Коды неисправностей и их типы

В первом случае должно проявиться постоянное быстрое загорание лампочки, при этом длина вспышки и паузы составляет порядка полсекунды. При этом об отсутствии неисправностей говорит мигание более 11 раз. Второй тип присутствует в машине, если сигнал проявляется при различных интервалах. Узнать, что неполадок нет, можно по постоянному миганию со стабильным промежутком примерно в 4.5 секунды.

Неисправностей может быть порядка 200. Типы сигналов 09 и 10 специализируются в большинстве своем на той или иной группе проблем. Например, первая из указанных систем работает с комплектующими двигателя 1ZR, который появился на машинах с кузовом 130, а в дальнейшем сохранился на 150 и более поздних моделях. Наиболее распространенными неполадками являются проблемы с неисправным или поврежденным воздушным датчиком. Кроме того, сюда же относятся многие недостатки в работе центральной панели (указатели, их некорректное отображение и так далее).

Что же касается кода 10, но относительно силовой установки в целом он может сказать не так много (примерно в 10 раз меньше, чем 09).

Ряд автомобилей Toyota Corolla (в том числе с кузовом 150) работают со стандартом OBD II. Без распиновки достаточно сложно понять, какие именно возникли ошибки, поэтому нужно знать точные обозначения 5-значного шифра: P – силовой агрегат/коробка передач, B – кузов, C – подвеска, U – сеть. Цифры, которые идут после этого кода, указывают на конкретное место неисправности. Диагностику по системе ОБД 2 лучше проводить с помощью специальных программ, используемых на компьютерах, а также тестеров или сканнеров.

Выбор силового агрегата

Как уже было отмечено выше, японцы предлагают три мотора на выбор, все они на восемь цилиндров (V8):

бензиновый, объемом 4,7 литра – 290 л. с.;
бензиновый, объемом 4,6 литра – 309 л. с.;
турбодизель, объемом 4,5 литра – 235 л. с.

Турбодизель считается самым популярным. Он не такой шустрый и мощный, как остальные, но имеет очень приятный звук и надежность. Отзывы о «Ленд Крузер 200» (дизель) 2021 года говорят о том, что он весьма экономичен. В смешанном цикле мотор потребляет порядка 10 литров. Для автомобиля таких размеров это совсем немного, особенно если учитывать, что силовой агрегат работает в паре с 5-ступенчатой коробкой автомат. Бензиновые ДВС в смешанном цикле сжигают около 13 литров, даже этот показатель можно считать вполне умеренным.

Нельзя не отметить, что в России все же не так много дизельных «Ленд Крузеров». Это связано с тем, что их крайне дорого и сложно обслуживать. Бензиновый мотор менее прихотлив к качеству топлива, которое у нас не самое лучшее. Тем не менее многие отдают предпочтение именно дизельному мотору. Он менее проблемный в случае правильной эксплуатации. Если заправляться в одном месте и вовремя обслуживать ДВС, то отбегает он до первого капитального ремонта довольно много.

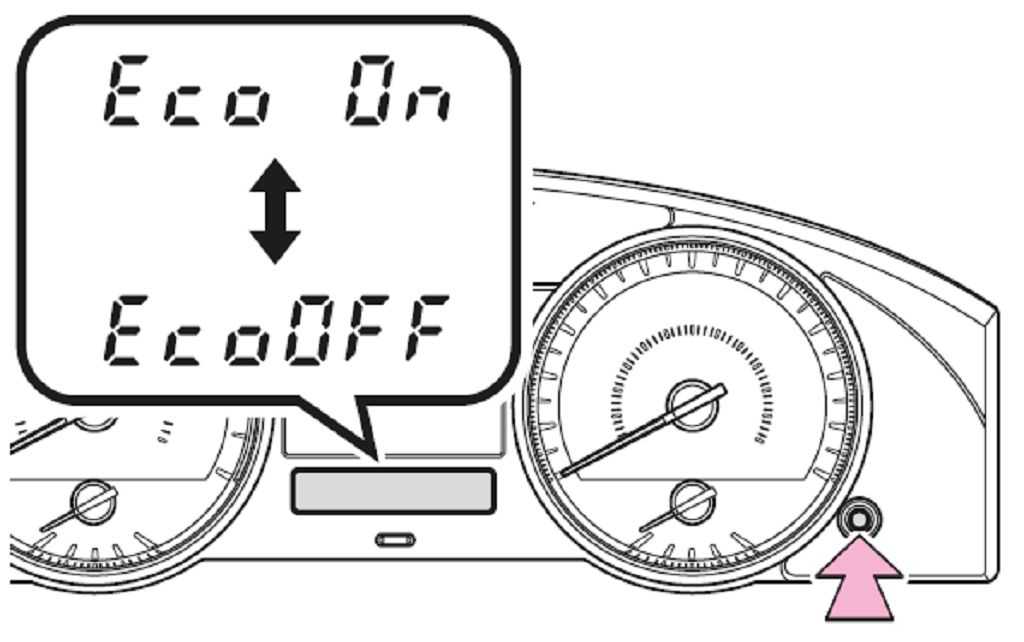

Эко-индикатор

Индикация экологических параметров движения отражается только на версиях Тойоты 200 без многофункционального дисплея. В режиме «одометр» необходимо удерживать обозначенную стрелкой кнопку. Экран сразу перейдёт в режим показаний экологичности движения.

Индикатор отображает такую информацию, как:

текущую скорость на маршруте;
предупреждение системы «рыскания»;
показывает уровень бодрствования водителя в виде переменной шкалы.

Если водитель движется уже несколько часов с постоянной, незначительно отклоняющейся скоростью, датчик системы предупредит о необходимости сделать остановку. А, если автомобиль оборудован и встроенной системой GPS-навигации, подскажет, где находится ближайшая гостиница или отель.

Диагностика автомобилей Toyota

Диагностика доступна на автомобилях всего модельного ряда Toyota и делится на два вида:

механическая;
компьютерная.

Перед началом электронного диагностирования водитель обязан убедиться в рабочем состоянии всех систем и основных механизмов автомобиля Toyota. Для этого следует проверить предохранители, электропроводку, а также обследовать на предмет поломок соединения и узлы транспортного средства.

Если обнаруживается какая-либо серьезная неполадка, то ее необходимо устранить, и только потом проводить компьютерную диагностику, которая бывает:

предварительная;
поставарийная;
плановая;
предпродажная.

Поэтапная самодиагностика

Для самодиагностики водителю необходимо работать с разъёмами DLC 1 и DLC 2. Расшифровывается эта аббревиатура Data Link Connector, что в переводе с английского означает – разъем для подключения данных. Выглядит DLC 1 как пластиковая коробка с крышкой сверху. Находится под капотом, чаще всего слева. Ее легко найти по надписи Diagnostic.

Подпись Diagnostic на разъёме

В старых моделях диагностический разъем выполнен в форме круга жёлтого цвета и расположен возле аккумулятора. Детали DLC2 в таких авто, как Королла AE 100, нет.

В новых моделях DLC 2 находится непосредственно в салоне, под панелью торпеды и «в ногах» возле рулевого колеса. Чаще всего он круглый и используется во время проверки, проводимой с помощью специального оборудования.

Круглый разъём DLC2

При самодиагностике с помощью замыкания отдельных контактов разъёма, только соединив их в нужной последовательности, можно получить корректный код для расшифровки.

Узнать о наличии неисправностей в системе двигателя и/или КПП помогут такие шаги:

Найдите первый разъём DLC 1 обозначенный надписью Diagnostic.
Снимите или открутите защитную крышку коробочки. Под ней должна быть схема, обозначающая выходы разъёма.
Возьмите проволоку, часть провода или другой тонкий металлический предмет (например, скрепку) и установите перемычку между контактами, обозначенными надписями TE1 и E1.
Включите зажигание. Проверьте, чтобы не работали печка или кондиционер.
Смотрите на лампы O/D (для КПП) и Check Engine (для двигателя). Запомните или запишите количество и интервалы мигания индикаторов.

Схема разъёма DLC 1

С машиной все в порядке и никаких поломок с ДВС и трансмиссией не обнаружено если:

индикаторы вспыхнули равномерно с одинаковым интервалом и продолжительностью свечения более 11 раз;
лампочка Check Engine долго и равномерно засвечивается с перерывами в 4,5 с (это означает, что код подаётся с помощью типа 10).

Любые другие комбинации свечения лампочек говорят о неисправностях в работе систем двигателя, коробки передач или других механизмов в автомобиле.

Если схема на обороте крышки стёрлась, вы не можете найти контакт или неуверены, что замкнули нужный, необходимо:

Включить зажигание.
Один из проводов контрольной лампы подключить на массу (к кузову авто).
Второй провод поочередно подсоединять к каждому контакту разъёма.
Завершить проверку, когда на панели начнет мигать индикатор Check Engine.

Удобнее будет, если за лампочкой кто-то поможет следить, пока вы меняете положение провода.

Распознают коды неисправностей при помощи двух систем мигания лампочек.

Первый вариант настройки позволит узнать ошибки, обозначенные двузначным кодом (тип 09):

показывая код, лампочка загорается на долю секунды;
временной промежуток между импульсами также доля секунды;
пауза между десятками и единицами в одном коде 1,5 с;
перерыв между разными кодами 2 с половиной секунды;
серии комбинаций разных неисправностей отделяются 4,5 с.

С помощью 10-го типа настройки определяются однозначные коды. Здесь лампочка «промигает» точное число ошибки.

«Читать» такой код следует по правилам:

продолжительность свечения индикатора в пределах одного импульса – 0,5 с;
пауза между миганиями в рамках одного кода длится полсекунды;
перерыв между разными кодами – 2,5 с;
серии комбинаций поломок разделяются паузой в 4.5 с.

Поломки в системе ABS определяются по той же схеме, но замыкаются выводы ТС и E1. Коды неисправностей SRS и 4WS считаются по соответствующему датчику при тех же замкнутых контактах, что и в ABS.
