Клапан продувки адсорбера: что это, где находится, признаки неисправности

Как проверить клапан адсорбера

Если после проверки оказалось, что адсорбер находится в более-менее работоспособном состоянии, то имеет смысл проверить его электромагнитный клапан продувки. Сразу стоит оговориться, что у некоторых машин, в силу их конструкции, некоторые действия будут отличаться, присутствовать или отсутствовать некоторые из них, однако в целом логика проверки всегда будет оставаться одинаковой. Итак, для проверки клапана адсорбера необходимо выполнить следующие действия:

Клапан адсорбера

Визуально проверить целостность резиновых шлангов, входящих в систему улавливания паров топлива, в частности, непосредственно подходящих к клапану. Они обязательно должны быть целыми и обеспечивать герметичность системы.
Отключить минусовую клемму с аккумуляторной батареи. Делается это для предотвращения ложного срабатывания диагностики системы и занесении в электронный блок управления сведений о соответствующих ошибках.
Снять поглотитель (обычно он находится в правой стороне двигателя, в районе установки элементов воздушной системы, в частности, воздушного фильтра).
Отключить электрическое питание самого клапана. Делается это путем снятия с него электрического разъема (так называемой «фишки»).
Отключить от клапана входной и выходной воздушные шланги.
С помощью насоса или медицинской «груши» необходимо попытаться вдуть воздух в систему через клапан (в отверстия для шлангов)

При этом важно обеспечить герметичность подачи воздуха. Для этого можно воспользоваться хомутами или плотной резиновой трубкой.
В случае, если с клапаном все в порядке, то он будет закрыт и воздух через продуть не удастся

В противном случае его механическая часть вышла из строя. Можно попытаться восстановить его, однако удается это далеко не всегда.
Необходимо от блока питания или аккумуляторной батареи с помощью проводов подать на контакты клапана электрический ток. В момент замыкания цепи вы должны услышать характерный щелчок, который сигнализирует о том, что клапан сработал и открылся. Если этого не произошло, то возможно вместо механической поломки имеет место электрическая, в частности, перегорела его электромагнитная катушка.
При подключенном к источнику электрического тока клапане необходимо попытаться вдуть в него воздух указанным выше способом. Если он исправен, а соответственно и открыт, то это должно получиться без проблем. Если же прокачать через воздух не получается, то клапан вышел из строя.
Далее нужно сбросить с клапана питание, при этом снова будет щелчок, сигнализирующий о том, что клапан закрылся. Если это произошло, значит, клапан рабочий.

Также клапан адсорбера можно проверить с помощью многофункционального мультиметра, переведенного режим омметра — прибора по измерению значения сопротивления изоляции электромагнитной обмотки клапана. Щупы прибора необходимо расположить на выводах катушки (местах, где к нему подключаются провода, идущие от электронного блока управления, существуют различные конструкторские решения), и проверить сопротивления изоляции между ними. У нормального, исправного, клапана это значение должно находиться приблизительно в пределах 10…30 Ом или незначительно отличаться от этого диапазона. Если значение сопротивления маленькое — значит, имеет место пробой электромагнитной катушки (короткое межвитковое замыкание). Если же значение сопротивления будет очень большое (исчисляемое в кило- и даже мегаомах), то имеет место разрыв электромагнитной катушки. И в том и в другом случае катушка, а значит, и клапан, будет непригодна для использования. Если она запаяна в корпус, то единственным выходом из ситуации будет полная замена клапана на новый.

Обратите внимание, что у некоторых автомобилей допускается высокое значение сопротивления изоляции на катушке клапана (в частности, до 10 кОм). Уточняйте эту информацию в мануале к вашему автомобилю

Таким образом, чтобы знать, как проверить, исправен ли клапан адсорбера, необходимо его демонтировать, и проверить в гаражных условиях. Главное при этом знать, где находятся его электрические контакты, а также выполнить механическую ревизию устройства.

Как проверить клапан продувки адсорбера?

Правильную процедуру проверки КПА можно найти в руководстве по обслуживанию автомобиля. Последовательность действий различается в зависимости от марки и модели автомобиля.

Проверка катушки

В большинстве автомобилей клапан обычно закрыт, то есть он должен быть закрыт без напряжения и открыт при подаче напряжения. Причём, когда на КПА подаётся напряжение должен быть слышен отчетливый щелчок.

Проверка герметичности

Следующим шагом является проверка правильности закрытия продувочного клапана и его герметичности. Для этого нужно подключить ручной вакуумный насос (можно использовать медицинский шприц) и приложить вакуум к клапану.

Без напряжения клапан должен хорошо держать вакуум. Теперь подключаем напряжение аккумулятора. Клапан продувки щелкает, и вакуум немедленно падает. В этом случае КПА исправен.

Например, Автоваз рекомендует следующую процедуру:

Помимо клапана продувки адсорбера коды ошибок, связанные с EVAP, часто бывают вызваны неисправным вентиляционным клапаном или крышкой бензобака.

Адсорбер можно тоже снять с автомобиля. И даже нужно. Залейте в снятый адсорбер адсорбирующую жидкость и бросьте где нибуть подальше может пригодится а может в ТОПКУ ЕГО!

Спасибо что поделились весьма ценной инфомацией полученной в ходе спипритических сеансов из другого мира,куда уходят отжившие клапаны EVAP.

Момент затяжки головки компрессора мерседес атего
Как называется разъем в прикуриватель авто
Как снять аккумулятор фольксваген пассат б5
Какой надо аккумулятор на сузуки гранд витара
Подключение датчика температуры ваз 2111

Назначение и принцип работы

Адсорбер – представляет собой емкость, наполненную активированным углем, который выполняет функцию фильтрующего элемента. Этот элемент является основной частью EVAP — Evaporative Emission Control (системы улавливания паров бензина).

Система была интегрирована в топливную систему автомобилей с нормами Euro-2 и выше. Т.е. вы не увидите адсорбер на ВАЗ классике и даже модели 2108, не говоря уже про Москвич, Волгу 3110 и т.д.

Цель – уменьшить вредные выбросы в атмосферу и исключить запахи бензина в салоне автомобиля.

Но не смотря на простоту конструкции, помимо корпуса и фильтрующего элемента адсорбер состоит из:

Патрубков: подвода воздуха, вакуумный, отвода паров бензина.
Сепаратора – здесь пары конденсируются и сливаются назад в бак.
Гравитационный (аварийный) клапан – блокирует перелив топлива при опрокидывании машины.
Электромагнитный клапан (или вакуумный клапан – к примеру, стоит на некоторых моделях Ниссан) – один из важных элементов (подробности дальше).
Других дополнительных устройств (зависит от модели авто).

Пары топлива скапливаясь в бензобаке должны куда-то деваться. В старых машинах они через специальную трубку уходили в атмосферу. В современных же транспортных средствах топливные баки изолированы от внешней среды.

Пары бензина, через отдельно отводящий патрубок, поступают в адсорбер конденсируются там в виде топлива, которое возвращается снова в бак или во впускной коллектор. В первом случае процесс происходит при заглушенном двигателе, во втором – при работающем.

Как только машина завелась, ЭБУ подается сигнал на электромагнитный клапан. Последний открывается и происходит продувка активированного угля (сорбента). Пары топлива «извлекаются» из сорбента сразу же попадают в специальный ресивер, а затем в камеру сгорания.

Как убрать посторонние шумы

У многих через продолжительное время адсорбер начинает издавать неприятные звуки. Официальный дилер не торопится устранять ошибку, а автолюбители ищут способы это убрать. Решение довольно простое. Если стучит клапан адсорбера на «Весте», нужно:

Купить виброизоляцию и взять строительный фен.
Клапан снять и примерить.
Обрезать виброизоляцию по размеру, нагреть и разгладить, чтобы полностью обернуть узел, можно даже в два слоя.
После этой простой процедуры установить обратно.

Избавиться от звука абсорбера на «Весте» можно легко и недорого. Шума не будет даже при открытом капоте. Цена вопроса – 500 рублей.

Если вам кажется, что громко щелкает клапан адсорбера на «Ладе Весте», попробуйте его отцепить от кузова и переставить в другое место. Подобное может быть из-за резонанса.

Как отремонтировать адсорбер и клапан

Сразу стоит отметить, что и адсорбер и клапан в большинстве случаев ремонту не подлежат, соответственно, их нужно заменить на аналогичные новые узлы. Однако что касается адсорбера, то в некоторых случаях со временем в его корпусе выгнивает поролон, из-за чего уголь, находящийся в нем, забивает трубопроводы и электромагнитный клапан системы EVAP. Гниение поролона происходит по банальным причинам — от старости, постоянных перепадов температур, воздействия влаги. Можно попытаться заменить поролоновый сепаратор адсорбера. Однако это можно сделать не со всеми агрегатами, некоторые из них являются неразборными.

Если проржавел или прогнил корпус адсорбера (обычно также от старости, перепада температур, постоянного воздействия влаги), то его можно попытаться отреставрировать, однако лучше не испытывать судьбу, и заменить его на новый.

Аналогичные рассуждения справедливы и для электромагнитного клапана системы улавливания паров бензина. Большинство этих агрегатов являются неразборными. То есть, электромагнитная катушка запаяна в его корпус, и при выходе ее из строя (пробой изоляции или разрыв обмотки) заменить ее на новую не получится. Аналогично и с возвратной пружиной. Если она ослабла со временем, то можно попытаться заменить ее на новую, однако сделать это получается не всегда. Но несмотря на это, все же лучше выполнить подробную диагностику адсорбера и его клапана с тем, чтобы избежать дорогостоящих покупок и ремонтов.

Некоторые автовладельцы не хотят уделять внимание ремонту и восстановлению системы улавливания паров бензина, и попросту «глушат» ее. Однако такой подход не является рациональным

Во-первых, это действительно влияет на экологию, и особенно это заметно в крупных мегаполисах, которые и так не отличаются чистотой окружающей среды. Во-вторых, если система EVAP будет некорректно работать или не функционировать вовсе, то периодически из-под крышки бензобака будут выходить пары бензина под давлением. И это будет происходить настолько чаще, насколько большая температура будет в объеме бензобака. Такая ситуация опасна по нескольким причинам.

Во-первых, нарушается герметичность крышки бака, у которой со временем нарушается уплотнитель, и автовладельцу наверняка придется периодически покупать новую крышку. Во-вторых, пары бензина не только имеют неприятный запах, но и вредны для человеческого организма. А это опасно при условии, что машина стоит в закрытом помещении с плохой вентиляцией. Ну и в-третьих, топливные пары попросту взрывоопасны, и если они будут выходить из бензобака в то время, когда рядом с машиной будет находиться источник открытого огня, то возникает пожароопасная ситуация с весьма печальными последствиями. Поэтому не нужно «глушить» систему улавливания топливных паров, вместо этого лучше поддерживать ее в работоспособном состоянии и следить за адсорбером и его клапаном.

Заключение

Проверка адсорбера, а также его электромагнитного продувочного клапана не составляет больших трудностей даже для начинающих автовладельцев. Главное знать, где расположены указанные узлы в конкретном автомобиле, а также как они подключаются. Как показывает практика, при выходе из строя как одного так и другого узла, ремонту они не подлежат, поэтому их нужно менять на новые. Что касается мнения о том, что систему улавливания топливных паров нужно глушить, то его можно отнести к заблуждениям. Система EVAP должна нормально работать, и обеспечивать не только экологичность окружающей среды, но и безопасную эксплуатацию автомобиля в различных условиях.

Казалось такой незаметный элемент, который на первый взгляд, не важен для автомобиля, но без которого он не может нормально работать. Появляются провалы, двигатель «троит» может даже разрушаться бензобак! И все это из-за неисправного клапана адсорбера

Многие не знают что это такое, как он работает и САМОЕ ВАЖНОЕ на что он влияет. Сегодня я постараюсь простыми словами все разложить по полочкам, а также описать основные признаки неисправности

Однозначно будет полезно, так что читайте – смотрите …

Для начала начнем с определения.

Адсорбер (от лат. sorbeo — поглощаю) – это система автомобиля, которая служит для улавливания паров бензина, которые выходят из бака. При работающем двигателе они направляются в систему впрыска топлива, а именно во впускной коллектор. При заглушенном моторе часть паров улавливается сепаратором (он их направляет обратно в бак), а оставшиеся пары поступают в адсорбер, где они нейтрализуются.

Как проверить клапан адсорбера

Принцип проверки на большинстве автомобилей одинаков, но мы рассмотрим на примере Шевроле Лачетти.

Проблемы с клапаном продувки адсорбера можно разделить на несколько основных пунктов:

не приходят импульсы на клапан
неисправность обмотки клапана
заклинивание клапана в открытом положении
заклинивание клапана в закрытом положении

Проверить целостность проводки и работоспособность клапана можно как программными методами, так и обычным мультиметром. А вот проверить герметичность клапана можно только физически.

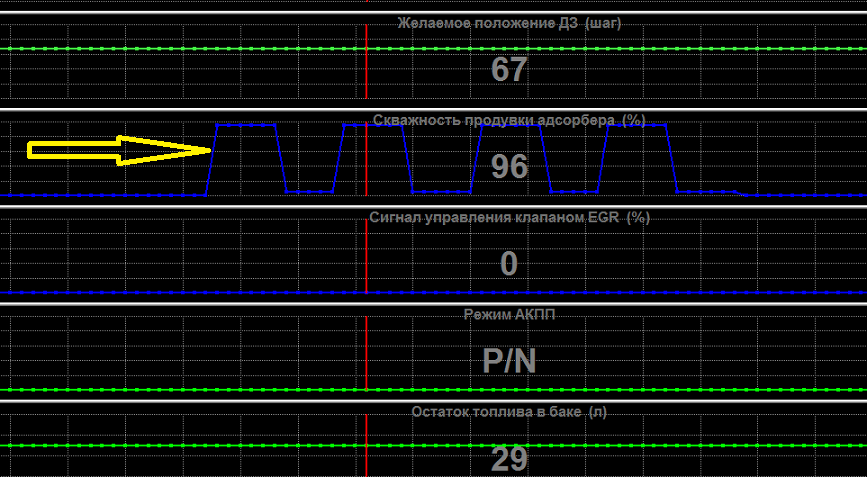

Проверить импульсы, проводку и обмотку клапана очень просто программой Chevrolet Explorer, во вкладочке «управление механизмами — тест клапана продувки адсорбера». При нажатии на кнопку «ВКЛ» в диаграмме программы мы увидим вот такие сигналы

Это означает, что ЭБУ дает команду на клапан. Вместе с этим от клапана будет исходить звук щелчков в такт с этими сигналами, что, в свою очередь, означает, что импульсы до клапана доходят и обмотка целая, так как клапан срабатывает.

Кстати, если у Вас ещё нет диагностического адаптера, тогда советую обязательно прочитать рубрику диагностики и приобрести адаптер.

Электрическая часть исправна. Это мы проверили. Но чтобы быть уверенными, что клапан не заклинил физически, его можно снять и проверить. Демонтируется он очень легко и на это у меня уходит не больше 30 секунд.

К клапану подключены две трубки и разъем с двумя проводами. Сам клапан даже не прикручен, а просто вставлен в своё рабочее место.

На фото одна трубка уже снята.

Чтобы снять клапан достаточно сдёрнуть две трубки, отмеченные зелёной и красной стрелкой(красная уже снята, а зелёная плохо видна с этого ракурса). Трубки снимаются просто и легко без всяких фиксаторов.

Затем нажать на металлический фиксатор и отстегнуть колодку проводов (показано желтой стрелкой)

После этого надавить на штуцер, показанный красной стрелкой и клапан выйдет из своего посадочного места

Клапан является нормально закрытым, то есть без подачи напряжения он не пропускает воздух. Нужно это проверить любым доступным способом.

У меня для этих целей имеется шприц и кусочек вакуумной трубки, оставшейся после замены трубок датчика абсолютного давления.

Также необходима емкость с водой.

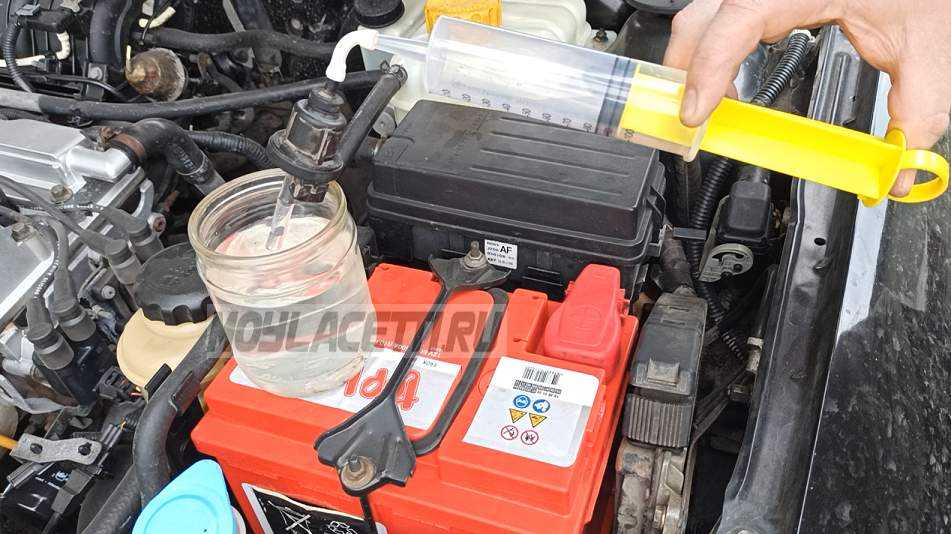

Нужно подключить шприц к тонкому штуцеру клапана, а толстый штуцер опустить в воду

Примечание. На толстый штуцер удобнее одеть отрезок шланга и опустить его в воду.

Давим на поршень шприца. Воздух при этом не должен проходить. То есть, в воде не должно быть пузырьков воздуха

При перемещении поршня шприца должно ощущаться сопротивление, а сам поршень стремится вернуться в первоначальное положение, что означает герметизацию клапана.

Осталось проверить только открытие клапана. Для этого берем два провода с такими мини-мамами

И подключаем к разъёму клапана адсорбера

Передвигаем поршень шприца и подключаем провода к аккумуляторной батарее. При подключении должен раздаться щелчок. Это значит, что клапан открылся.

В воде при этом будут видны пузыри воздуха

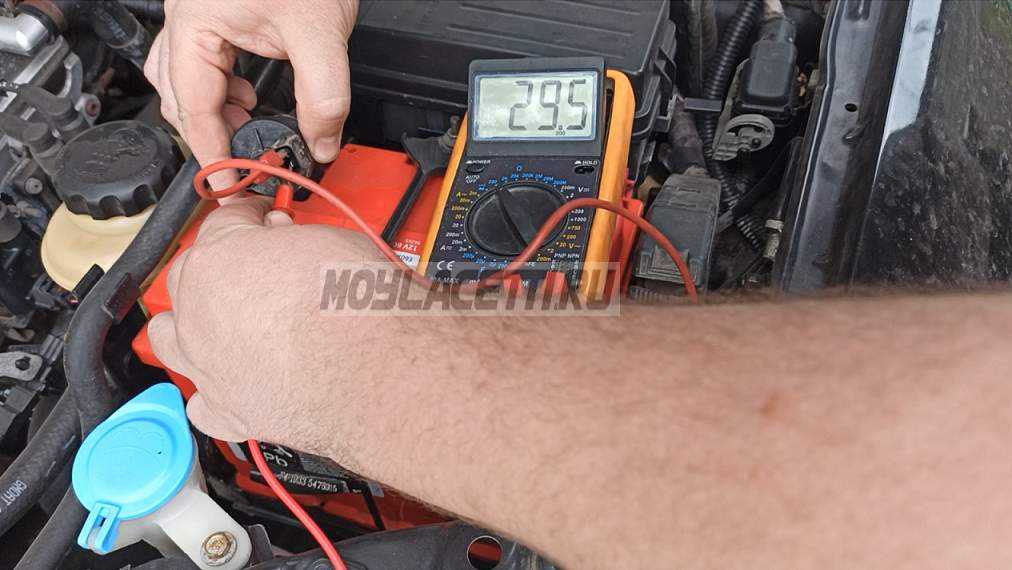

Можно также проверить сопротивление обмотки клапана. Оно должно составлять 25-30 Ом

Бывает такое, что клапан не открывается. Тогда его только менять на исправный.

Неисправности клапана адсорбера и их устранение

Практически непрерывная работа емкости системы абсорбции паров топлива может привести к поломке спускного клапана. Неисправность клапана адсорбера часто приводит к поломке топливного насоса. Из-за плохой вентиляции адсорбера во впускном коллекторе скапливается бензин, двигатель теряет мощность, и расход топлива постепенно увеличивается. Это может привести к полной остановке двигателя. От того, как работает клапан адсорбера, зависит работа всего автомобиля.

Как проверить работоспособность клапана продувки адсорбера?

Проверка клапана абсорбера

Для своевременного обнаружения и устранения проблем требуется регулярная проверка клапана адсорбера. В этом случае выявить поломку можно по каким-то косвенным признакам. При работе двигателя на холостом ходу или в холодную погоду система абсорбции пара издает характерные звуки при щелчке клапана адсорбера. Некоторые люди путают этот звук с неисправным ремнем ГРМ, роликами или другими деталями. Проверить это можно, резко нажав на педаль акселератора. Если звук не изменился, клапан адсорбера щелкает. Специалисты могут объяснить, что делать, если клапан емкости стучит слишком сильно. Для этого нужно затянуть регулировочный винт, предварительно очистив его от эпоксидной смолы.

Винт поворачивается примерно на пол-оборота. Если затянуть слишком сильно, контроллер выдаст ошибку. Такая регулировка клапана адсорбера сделает его работу мягче, а биение тише. Однако как проверить, не сломан ли клапан баллона? Поломку клапана можно определить с помощью системы диагностики ошибок или механического контроля. Электронные коды неисправностей хранятся в памяти контроллера и указывают на электрическое повреждение

Для управления клапаном рекомендуется обращать внимание на такие ошибки контроллера, как «обрыв цепи управления клапаном продувки адсорбера». Признаки, по которым можно механически определить неисправность клапана адсорбера:

Появление холостого хода двигателя.
Очень низкая тяга двигателя.
При работающем двигателе не слышно шума работы клапана.
Шипение при открытии крышки бензобака указывает на разрежение в системе. Это верный признак неисправности вентиляции адсорбера.
Запах топлива внутри автомобиля. Однако причиной его возникновения могут быть и другие причины.

Полное удаление адсорбера из системы питания

Некоторые владельцы ВАЗ 2114 решают полностью убрать эту деталь из своего автомобиля из соображений экономии и предупреждения будущих неисправностей. Сделать это можно двумя способами.

Способ 1. После полного снятия адсорбера с ВАЗ-2114 шланг, ведущий к узлу дроссельной заслонки, перекрывается при помощи заглушки. В шланг, идущий от бензобака к адсорберу, вставляется топливный фильтр от любого карбюраторного мотора ВАЗ.

Способ 2. Адсорбер снимается вместе с опорой. Шланги, ранее присоединенные к нему, перекрываются при помощи пробок. В штатной пробке бензобака просверливается маленькое отверстие (1-2 мм) для соединения полости с атмосферой. Также для разгерметизации топливного бака можно воспользоваться крышкой от карбюраторной «восьмерки» или «девятки».

После модернизации системы питания может потребоваться обновления прошивки блока управления двигателем, так как он воспримет отсутствие адсорбера за неисправность в двигателе и перейдет на аварийный режим работы. Это грозит существенным снижением тяговых качеств автомобиля.

Адсорбер в ВАЗ-2114 – важный элемент в системе питания мотора, позволяющий незначительно уменьшить потребление топлива и избавить от запаха бензина в салоне.

Многих владельцев автомобилей может интересовать вопрос о том, как проверить адсорбер и клапан его продувки когда диагностика показала его неисправность (выскочила ошибка абсорбера). Сделать подобную диагностику вполне можно в гаражных условиях, правда, для этого необходимо будет демонтировать или полностью адсорбер или только его клапан. А чтобы провести такую проверку понадобятся слесарные инструменты, многофункциональный мультиметр (для замера значения изоляции и «прозвонки» проводов), насос, а также источник питания 12 В (или аналогичный аккумулятор).

Как отключить или удалить адсорбер на машине и нужно ли перепрошивать ЭБУ?

Нужно понимать, что при удалении адсорбера отключается электромагнитный клапан, который напрямую связан с контролером и управляется последним.

Это приведет к появлению ошибки p0443, про которую мы уже упоминали выше. Также глушатся трубки, в частности та, которая идет к впускному коллектору.

В чем недостаток такого отключения?

Дело в том, что через трубку, которая идет к впускному коллектору, воздух подсасывается постоянно, даже в режиме холостого хода происходит, так называемая, малая продувка адсорбера. На высоких оборотах от 1500 – 2000 и выше — большая продувка.

Если заглушить патрубок, что многие и делают, определенное количество воздуха не будет поступать во впускной коллектор минуя ЭБУ, но последний их все равно учитывает.

Т.е., контролер учитывает один объем воздуха, а реально заходит другой (меньший). В результате количество топлива формируется ЭБУ исходя из большего количества воздуха, чем поступает. Приводит это к переобогащению топливовоздушной смеси.

В итоге двигатель работает некорректно, потому что смесь постоянно переобогащается там, где это нужно и не нужно, повышается расход топлива.

Также стоит поговорить и про переходной режим работы мотора, который может проявить себя при подъезде к перекрестку, светофору, лежащему полицейскому, в момент, когда сбрасывается газ.

В этот момент может произойти провал — снижение оборотов ниже холостых. Мотор как бы захлебывается, ему не хватает воздуха, причина — переобогащенная смесь. Через несколько секунд ситуация решается за счет электроники.

Поэтому правильным будет отключить адсорбер следующими способами:

После удаления устройства в трубку, которая идет напрямую мимо ДМРВ установить жиклер диаметром 1 мм. Это хоть частично, но решит проблему, так как поступать будет дозированно только воздух без паров бензина.
Перепрошивается ЭБУ (сложно). При невозможности убрать ошибку Check может понадобиться чип-тюнинг двигателя, а это дорого.
Демонтаж всей системы кроме электромагнитного клапана, который работает в холостую.
Установкой резистора (эмуляция клапана) в электрическую цепь на 200 – 250 Ом и 2 ватта. Для этого сгибаем ножки резистора и вставляем в фишку клапана. Закрепляем все изолентой. Но не всегда это помогает.

Как отключить адсорбер на ВАЗ 2110, 2112, 2114

Учитывая рекомендации выше делаем следящее:

Отключите разъем питания от клапана.
Отсоедините все патрубки от адсорбера и демонтируйте последний вместе с креплением.
Закрепляем клапан в месте, куда достанет штекер с проводами и патрубки.
На нижний штуцер подключите шланг с топливным фильтром (смотрите фото ниже).
К торцевому верхнему штуцеру – подключаем патрубок, идущий к впускному коллектору.
На патрубок, идущий в бак, одеваем еще один фильтр, аналогичный первому.

При такой схеме, когда клапан открывается в систему заходит чистый воздух, правда без паров бензина.

Исключаем клапан

Этот способ еще проще. Все демонтируем, включая и клапан. На патрубок, идущий из бензобака, одеваем топливный фильтр, а патрубок, идущий к впускному коллектору, глушим болтом с хомутом.

Последствия такого способа описаны выше, но этот способ тоже имеет право на жизнь.

Что касается Приоры, Гранты, Лада Ларгус, Газели и других автомобилей, то отключается absorber у них аналогичными способами, которые описаны выше.

Toyota Chaser

Стоит рассмотреть одну из иномарок, к примеру, Toyota Chaser.

Принцип отключения схожий с предыдущими:

Найдите клапан адсорбера. Он находится возле датчика массового расхода воздуха на корпусе воздушного фильтра.
Отключите от него фишку с проводами и все патрубки (может загореться Check на панели приборов).
Найдите адсорбер, отсоедините от него патрубки и заглушите.
Отсоедините от дроссельного узла патрубок, идущий к клапану, и заглушите его болтом с хомутом.
На патрубок, идущий к баку, оденьте топливный фильтр от карбюраторного ВАЗа.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Пропуски зажигания в цилиндре, причины, диагностика, ремонт

В чем подвох перепрошивки с Евро 4 на Евро 2

Многие перепрашивают ЭБУ с Euro-4 на Euro-2, как правило делают это при удалении катализатора и установки обманки. В этот момент может произойти (специально или случайно) отключение клапана адсорбера и ЭБУ не управляет последним и никак его не контролирует.

В итоге при неисправности клапана двигатель будет работать с перебоями, а ошибка не высветится на панели приборов. Чтобы в этом убедиться отключите клапан и понаблюдайте за работой мотора.

Если версия подтвердилась, заглушите патрубки адсорбера и отключите клапан, контролер все равно им не управляет.

Замена адсорбера на ВАЗ 2104, ВАЗ 2105, ВАЗ 2107

Добро пожаловать! Адсорбер — кто то его сразу же после покупки автомобиля убирает, а кто то оставляет и ездит пока он не придёт в негодность, а после того как пришёл либо его выбрасывают и покупают новый, либо его выбрасывают и ездят в дальнейшем без него, отключая так же при этом через диагностический разъём ошибку которая будет потом постоянно гореть на приборной панели (check engine) после того как вы уберёте адсорбер и отключите тем самым клапан продувки который к нему относится и делают ещё кой какие мелочи, связанные со шлангом который идёт от сепаратора на адсорбер и со шлангом который идёт от самого клапана.

Примечание! Для того чтобы поменять адсорбер на новый, вам нужно будет взять набор инструментов в который будет входить: Отвёртка, а так же набор гаечных ключей, по возможности (Если есть) ещё запаситесь накидными головками и воротками или удлинителями на которые вы эти головки будете одевать!

Замена адсорбер на ВАЗ
Проверка клапана продувки
Дополнительный-видео-ролик

Где находится адсорбер? Он находится в подкапотном пространстве автомобиля и если потянуть за рычажок из салона за счёт которого открывается капот и после этого открыть капот у автомобиля, то после открытия можно будет невооружённым глазом разглядеть где находится сам адсорбер (Указан красной стрелкой), как вы видите на фото он находится внутри двигателя автомобиля и занимает не очень то и мало место.

Когда нужно менять адсорбер? Сам он выходит из строя довольно таки редко, в основном клапан продувки адсорбера бывает приходит в негодность (О том как проверить клапан на исправность, мы рассказали в этой же статье ниже), но всё же когда случается что то с самим адсорбером то после этого машина на холостом ходу может начать работать неровно, кроме этого давление в топливном баке возрастает из-за этого при открывании крышки бачка вы можете слышать шипение как при открывание какой либо газировки, такого шипения быть не должно и оно говорит то что в топливной системе повышенное давление которое может быть как из-за адсорбера так и от других деталей которые относятся к системе питания двигателя автомобиля.

Как работает адсорбер и зачем его вообще ставят на всех новых машинах? Такой вопрос время от времени нам задают люди, вить как вы уже заметили данный агрегат устанавливается только на те автомобили которые являются совсем недавнего года выпуска, к примеру 2009 и т.д., но а раньше данный агрегат на автомобили не ставили, сейчас объясним почему и с чем это связано.

Во-первых давайте сперва взглянем на систему питания инжекторного автомобиля ВАЗ 2107, на которой адсорбер указан цифрой 12, так вот в начале взгляните на бензобак от которого идёт пару трубок (Шлангов), по данным шлангам уходят пары бензина сначала в перепускной клапан который указан цифрой 9, а затем непосредственно они попадают в сам адсорбер который их и принимает, но пока они до него идут они так же проходят через гравитационный клапан (Указан цифрой

Примечание! Данный агрегат начал ставиться на автомобили только когда Евро 2 ввели, потому что ранее пары бензина просто выходили в атмосферу через специальный клапан тем самым загрязняя её, и чтобы экология была чище и была придумана вот такая вот система которая работает только при заглушенном двигателе и которая нужна лишь для того, чтобы пары бензина не выходили на улицу а летели сразу в двигатель автомобиля и там сгорали, такая система немного топлива ещё может беречь но лишь самую малость!

Как заменить адсорбер на ВАЗ 2104, ВАЗ 2105, ВАЗ 2107?

Снятие: 1) В начале операции скиньте минусовую клемму с вывода аккумулятора к которому она подсоединяется, если вы не знаете как это сделать, тогда прочтите статью которая называется: «Замена аккумулятора на ВАЗ», в этой статье найдите первый пункт в нём всё подробно расписывается.

2) Теперь отсоедините колодку проводов которая подсоединяется к клапану продувки адсорбера как показано на фото под цифрой 1 и после чего взяв в руки отвёртку, полностью отверните ей шланг который подсоединяется к патрубку который идёт от клапана продувки (см. фото 2).

Примечание! Если у вас не получается снять шланг с патрубка, тогда можете снять сам клапан продувки, для этого подденьте его с краю как показано на рисунке, тем самым он выйдет усиками которые на нём присутствуют (Указаны красной стрелкой) из зацепления с отверстиями (Указаны синей стрелкой) в которые эти усики и упираются!

Когда клапан будет снят, начните вращать его по часовой или против часовой (Как вам удобно) стрелки и тем самым снимите с него в это время шланг и отведите в сторонку чтобы он не мешал снятию самого адсорбера с машины!

Снятие и монтаж

Демонтаж детали проводится по следующему алгоритму:

Шаг 1. Отсоединить зажим от отрицательной клеммы аккумулятора и заблокировать колеса при помощи стояночного тормоза («поставить на ручник»).

Шаг 2. Снять провод с клапана адсорбера (ВАЗ-2114).

Шаг 3. При помощи крестовой отвертки ослабить хомуты и снять шланги со штуцеров. Последние выполнены из пластика и легко ломаются.

Шаг 4. Поддеть отверткой с плоским жалом защелку на корпусе клапана и снять его.

Шаг 5. Ослабить хомут, фиксирующий корпус адсорбера и вытащить последний.

Шаг 6. Отвернуть со стороны расширительного бачка 3 гайки, крепящие передний амортизатор, и снять с них пластину, на которой крепится адсорбер. Этот шаг нужен только в случае полного устранения детали из системы питания.
