Схема электропроводки Ford eskort (Форд Эскорт)

На представленных схемах электропроводки автомобиля Форд Эскорт показаны все сопряжённые между собой отдельные участки электроцепи различные по своему функциональному назначению. Это даёт преимущество в поисках неисправностей именно в той цепи которая дала сбой. На электросхемах, в прямоугольных символах расположены цифры указывающие с какой схемой взаимодействует выбранный участок цепи. Электросхема Ford eskort выполнена по стандарту DIN, поэтому токовые контуры в точках соединения пронумерованы. И основными токовыми контурами являются: — задействованная и соединённая с “массой”клема под номером 31. По стандарту DIN практически все “минусовые” провода в электропроводке автомобиля выполнены коричневым цветом. — в соответствии со стандартом все провода находящиеся под “плюсовым” напряжением (даже при выключенном зажигании) обозначаются красным с различными полосами или чисто красным цветом. Клемма под номером 30 принадлежит именно к такому контуру. — клемма 15 принадлежит контуру на который ток поступает только после включения зажигания. Проводка этого контура выполнена чёрным с цветными полосами или чисто чёрным цветом. Цифрами обозначенные плавкие вставки соответсвуют номерам предохранителей и реле. Неразрывные (неразъёмные) соединения нумеруются цифрами с буквенным индексом “S”. Соединения разъединяющиеся (разъёмные) так-же цыфровые, но с индексом “С”. В точках соприкосновения токоведущих элементов с “массой”, соответственно на схеме стоит обозначение буквой “G”.

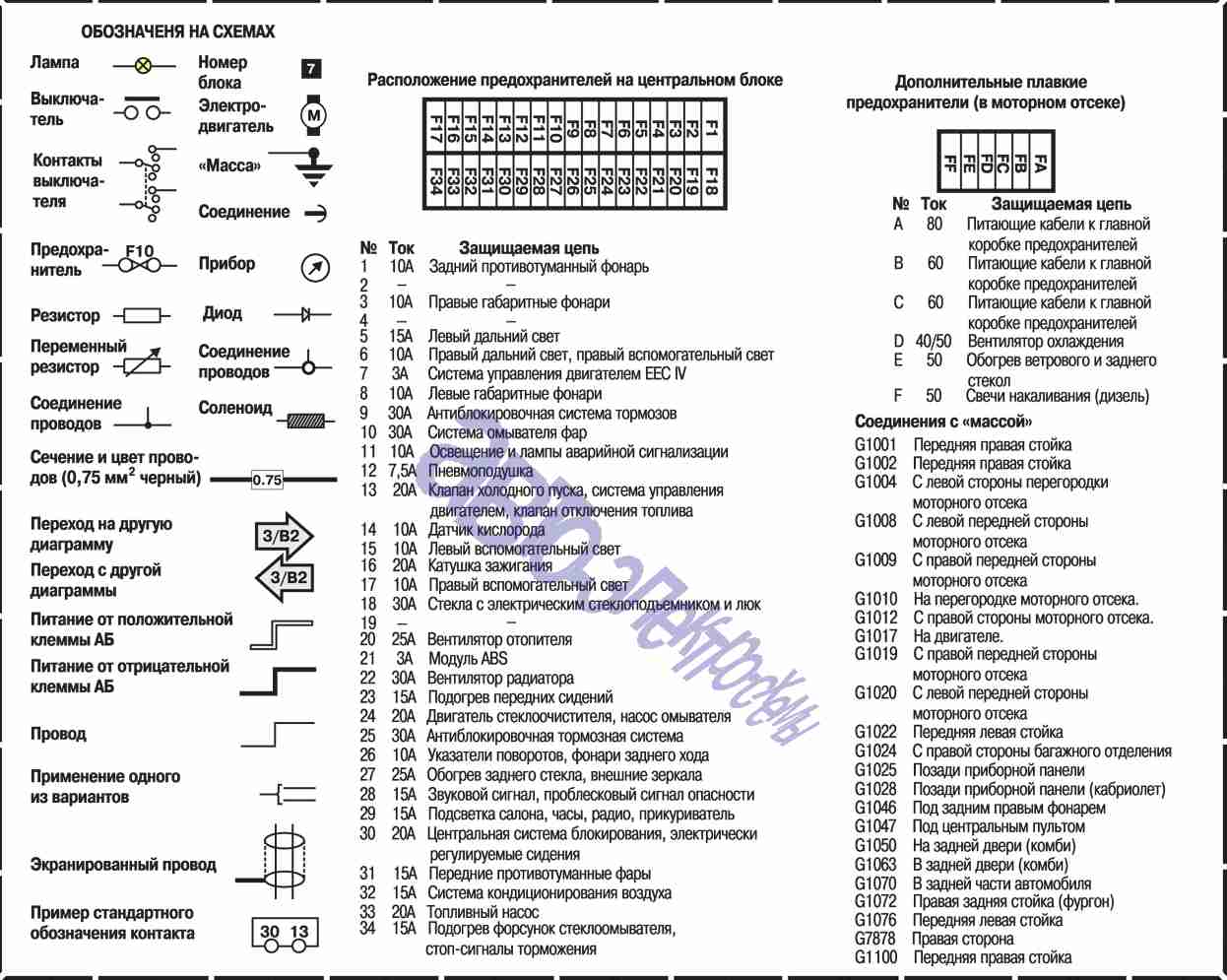

обозначения элементов электросхем

Для удобства поиска, участки схем пронумерованы. На первом рисунке первые десять, на втором второй десяток соответственно списку. Для того чтобы скачать эллектросхемы Форд Эскорт кликните по выбранному рисунку левой кнопкой мыши, затем на стрелку “Полный размер” и правой выбирайте: “сохранить как…”

  1. На схеме представлено подключение стартёра, аккумулятора, электро-вентилятора, подключение датчиков.
  2. Схема устройства зажигания моделей до 1995 г.в. с карбюраторными двигателями.
  3. Схема устройства зажигания моделей до 1995 г.в. с двигателями 1,6 CVH и АКПП.
  4. Схема устройства зажигания и подачей топлива моделей с двигателями 1,3 CFI до 1995 г.в.
  5. Схема устройства зажигания и подачей топлива моделей с двигателями 1,4 CFI до 1995 г.в.
  6. Схема системы управляющей двигателем 1,6 EF.
  7. Схема системы управляющей двигателем Zetec (16V).
  8. Наружные световые приборы, габаритный свет, сигналы торможения и заднего хода
  9. Наружные световые приборы, поворотники и повторители, противотуманные фары.
  10. Схема системы освещения в салоне автомобиля.
  11. Схемы подключения звукового сигнала, обогревателей стекол, электропривода зеркал.
  12. Схемы подключения центрального замка, стеклоподъемников, омывателей стекол и фар.
  13. Схема системы пуска, подключения аккумуляторной батареи, вентилятора, звукового сигнала.
  14. Участки электроцепей контрольных ламп и датчиков, габаритного освещения.
  15. Передние фары и задняя противотуманная фара.
  16. Указатели (фонари) поворота, лампы стоп-сигнала и света.
  17. Система освещения салона, прикуриватель, омыватель.
  18. Элементы обогрева лобового и заднего стекол, электровентилятор.
  19. Электроприводы очистителей лобового и заднего стекол, подключение омывателя лобового стекла.
  20. Схема системы управления двигателем CFI.

электросхемы Форд эскорт_1-10

электросхемы Форд Эскорт_11-20

21.Схема системы управления двигателем SEFI.
