Замена бензонасоса форд фокус 2

Инструкция по замене топливного фильтра Форд Фокус 2, 3

1. Снимаем заднее сидение автомобиля, чтобы добраться до топливного насоса.

1. Достаем блок топливного насоса
2. Откручиваем несколько болтов, на которых держится крышка.

1. На внутренней стороне крышки, вы увидите сетку, которая, по сути, является фильтром для данного авто.

1. Извлекаем закоксованную старую сетку и устанавливаем новую, предварительно скрутив ее. Перед установкой новой сетки, расширьте место, которым эта сетка одевается на шланг бензонасоса буквально на 0,5 мм. На фото использована сетка от Тойота, ввиду дефицитности оригинальной сетки Форд Фокус.

1. Ставим все демонтированные элементы авто на место. Для удобства установки топливного бака используйте подкатный домкрат или телескопическую стойку на колесах.

Есть еще пара способов замены топливного фильтра на форд фокус 2 и 3. Некоторые автовладельцы устанавливают вспомогательный элемент для очистки бензина. Но такой метод, может быть крайне рискованным для топливной системы, так как дополнительная деталь будет создавать еще одно препятствие для движения бензина, что, в свою очередь, создаст большую нагрузку на бензонасос. Другие фордовцы-затейники покупают старые топливные фильтры на авторазборках (или бензонасосов, откуда извлекают старые фильтры) и устанавливают их на свои автомобили. Данная операция грозит выходу из строя всей топливной системы.

Проверка аккумулятора и электронного блока управления

Если стартер крутит, но сравнительно вяло и автомобиль на холодную заводится плохо – то следует проверить состояние аккумуляторной батареи. Нередко именно низкий её уровень заряда либо полная неработоспособность является основной причиной невозможности завести автомобиль. Проверить работоспособность очень просто:

• при помощи мультиметра – переключатель устанавливается на измерение постоянного напряжения с пределом 20 В – напряжение должно составлять 12.6 В;
• ареометром замеряется плотность электролита – стандартное значение зависит от температуры окружающей среды.

Если напряжение аккумулятора ниже номинального, присутствуют иные проблемы – то вопрос почему автомобиль не запускается будет снят. Достаточно заменить АКБ либо дозарядить её в теплом помещении. Проблемы с аккумулятором особенно часто возникают в зимний период времени. Быстро осуществляется разряд, возникают иные проблемы в мороз.

Ещё одна частая причина невозможности запустить мотор авто – неисправность электронного блока управления двигателем. Проверить его работоспособность без специального устройства будет невозможно. Понадобиться подключение переходника через CAN шину.

Вне зависимости от типа установленного двигателя, версии автомобиля Ford Focus 1 шина CAN для подключения специального диагностического устройства располагается под рулевым колесом. При помощи неё можно получить подробную информацию о транспортном средстве. В том числе о ошибках, которые присутствуют в двигателе.

Нередко машина не заводится на горячую, либо просто глохнет уже в процессе движения. В таком случае нужно провести диагностику. В процессе таковой можно обнаружить и другие неисправности – которые могут присутствовать. Нередко на машинах с большим пробегом выходит из строя замок зажигания. Проверить его очень просто – достаточно прозвонить его контакты во всех без исключения положениях. Если замок зажигания вышел из строя – то нужно просто приобрести новый.

Процесс диагностики автомобиля Ford Focus 1 сравнительно прост, обычно не вызывает каких-либо затруднений. Необходимо лишь внимательно проверить все типовые поломки. Обычно проблема кроется в свечах либо вышедшем из строя замке зажигания.

avtoexperts.ru

Рассуждая о Фокусе 2-го поколения, стоит начать с кузова. Конструктивно он достаточно современный, обладает хорошим запасом прочности для своего класса и ценовой категории и имеет хорошие результат по краштестам, в частности Euroncap. Кузов оцинкован, но качество лакокрасочного покрытия не самое высокое. Из основных проблемных мест по кузову можно выделить область накладки крышки багажника, так называемой саблей и хромированные элементы по кузову, последние со временем начинают облезать. Но в целом ничего криминального и если машина не участвовала в ДТП как-то серьезных проблем по кузову у нее быть не должно.

По двигателям из самых распространенных у нас 1.4 и 1.6 с ремнем ГРМ и 1.8 и 2.0 с цепным приводом ГРМ, в целом проблемными моторы назвать нельзя. Кстати эти же моторы ставились и на соплатформенники Фокуса от Мазды и Вольво. У моторов 1.8 и 2.0 из распространенных болячек — клапан IMRC (управление заслонками во впускном коллекторе), в результате неисправности которого двигатель может подтраивать и потерять в динамике. Сам клапан можно проверить мультиметром и если неисправность подтвердится, то менять на новый. Хотя некоторые умельцы умудряются его ремонтировать. На рестайлинговых машинах с моторами 1.8-2.0 могут встречаться проблема с проскальзыванием приводного ремня на генератор, собственно причина в банальном — из системы привода убрали натяжитель. Можно избежать проблемы установкой натяжителя от дорестайла.

Если говорить о трансмиссии, то серьезной проблемой можно считать преждевременную поломку пальца сателлитов на IB5 (ставилась с моторами 1.6 и 1.8), что влечет за собой серьезный ремонт коробки с заваркой корпуса, т.к. палец пробивает корпус, либо ее заменой на новую/контракт. Избежать проблемы можно установкой усиленного пальца, вместо оригинального. Характерна данная проблема в основном для мотора 1.6.

Еще из распространенных больных мест фокуса можно выделить бензонасос — очень чувствительный к качеству топлива. При засоре фильтра тонкой очистки (памперса), могут наблюдаться проблемы в работе насоса, вплоть до его выхода из строя. Профилактикой может служить своевременная чистка сетки-памперса или замены ее на новую. Кстати по заводу ее замена в отдельности не предусмотрена только в сборе с насосом, соответственно оригинального каталожного номера Вы не найдете. Но подобрать аналог от другой машины проблемы нет. Есть проблема заменить, т.к. придется или снимать топливный бак или резать технологическое отверстие под задним сиденьем для доступа к насосу, последнее на мой взгляд совсем уж радикальное решение вопроса.

По ходовой части особых вопросов нет, она достаточно надежная и откровенно слабых мест не наблюдается — в принципе все как у всех. Но напоследок хочется озвучить основной бич практически всех Фокусов — это рулевая рейка. Стучать начинает уже при небольших пробегах, вопрос решается небольшой подтяжкой, а дальше уже ремонт или замена. Владельцы правда нашли решение этой проблемы, путем установки самодельной капролоновых втулок вместо заводских и заменой пружины на более мощную, некоторые еще меняют и прижимную гайку-пластину.

В целом второй Фокус 2 нельзя назвать конкретно ломающимся авто — недаром модель пользовалась определенной популярностью у служб такси. Но все же до эталона надежности, учитывая все возможные недостатки, он тоже не дотягивает.

Краштест Фокус 2 по методике Euroncap

Проверка клапана управления заслонками во впускном коллекторе

Палец сателлитов в результате поломки пробил корпус коробки передачи

Ржавчина под саблей на крышке багажника

Установка капролоновой втулки в рулевую рейку

Предварительная диагностика неисправностей передней подвески

Амортизаторы

• Функция амортизатора заключается в том, чтобы гасить колебания пружины. Если при нажатии на одну сторону машины она возвращается в исходное положение и отсутствуют повторные колебания, амортизатор исправен.
• Беремся за колесо и качаем к себе и от себя. Если ощущаем люфт, значит, неисправен амортизатор. Если после нажатия на тормоз люфт пропадает, очень высока вероятность того, что пора менять подшипник передней ступицы.
• При визуальном осмотре в нижней части амортизатора не должно быть повреждений и потеков масла и пружины должны быть целыми.

Рулевые тяги

Лучше всего проверять, когда машина поднята.

Качаем колесо влево — вправо. Если ощущается люфт, значит, неисправна шаровая опора, рулевой наконечник или тяга.

Шарниры стоек стабилизатора поперечной устойчивости

• Отсутствие внешних повреждений на чехлах шаровых стоек.
• Двигаем штангу стабилизатора вверх-вниз рукой или с помощью монтировки. Если ощущаем люфт, значит стойки надо менять.

Сайлентблок заднего крепления к подрамник

• Визуально не должно быть расслоения резины.
• Пытаемся cдвинyть пpoyшинy pычaгa, вcтaвив oтвepткy мeждy нeй и пoдpaмникoм. Ecли двигается, значит сайлентблок надо менять.

Шapoвыe oпopы

Берем отвертку, аккуратно вставляем ее между рычагом и поворотным кулаком. Двигаем вверх-вниз. Если есть люфт или стук, необходимо менять шаровую.

Закончив предварительную диагностику желательно съездить на СТО и убедиться в правильности своих выводов. В большинстве случаев проблема будет в подшипнике ступицы или в одной из частей рычага.

Ошибка p2008 ford focus 2

Данная проблема P — Intake Manifold Runner Control Circuit/Open вылазит на движках 1,8 на Ford Focus II и других, где установлен данный двигатель. В нашем случаи процесс устранения данной проблемы на автомобиле Ford C-Max. Проявляется постепенно, с увеличением температуры двигателя, на горячую, авто тупит, идут рывки. Этот клапан отвечает за изменение длины впускного коллектора.

Работа двигателя и других систем на Форд Фокус второго поколения контролируется электронным компьютером. При возникновении какой-либо неисправности, на приборной панели загорается лампочка check.

Отзыв владельца Ford Focus II Hatchback — поломка. Доброго времени суток, хочу поделиться с вами как вылечил ошибку Р(неисправность клапана управления заслонкой впускного коллектора) на своём форде, машину купил сразу с этой ошибкой, но на работу двигателя она не сказывалась, но чем ближе подходила весна, машина в плюсовую погоду начала сильно т Ford Focus Hatchback fucking RUSSIAN roads › Бортжурнал › лечение ошибки Р на ФФ2 за р. 4aGa был 1 день назад.

Я просто взял, отсоединил фильтрик сбоку и туда wdшкой пропшикал, а также во входы. Оба жигулёвских клапана работают как положено, ошибка p пропала, машина перестала захлёбываться и поехала! Таким образом, Р ошибка Форд Фокус 2 2. В статье мы выясним, что за ошибка Р, каковы её признаки.

Бензонасос Ford Focus 2: замена

Элемент «насос топливный» на Форде расположен в топливном баке. У второго фокуса отсутствует лючок для доступа к нему через заднее сидение, поэтому замена производится сложнее.

Работы необходимо производить на яме или эстакаде, так как необходимо снятие бензобака.

Порядок работ:

• Вынуть предохранитель топливного насоса
• Завести двигатель и оставить его работать до тех пор, пока не заглохнет
• Отодвинуть теплозащиту и трубку фильтра
• Снять бензобак
• Отсоединить разъемы на крышке и вытащить топливный насос
• Установить новую деталь и собрать всё в обратном порядке

Замена фильтрующего элемента

Официальный дилер Форд производит замену сетки только вместе с бензонасосом, удовольствие это не из дешевых, часто измеряется не одним десятком тысяч рублей. В то время, как сетка бензонасоса рестайлинг стоит, например, всего 500 рублей. А в некоторых случаях достаточно просто почистить старую.

Итак, чтобы добраться до фильтра, нужно:

• Снять топливный насос
• Отщёлкнуть зажим и вытащить поплавок
• Отсоединить провода и датчики
• Вытащить стопорную скобу
• Снять сетчатый фильтр топливного насоса

После этого фильтр нужно почистить, либо заменить на новый, собрать бензонасос Ford Focus и установить его на место. Подробнее про разборку топливного насоса читайте в статье «Разборка топливного насоса Форд Фокус».

Некоторые автовладельцы утверждают, что на Фокусы подходит фильтр от ВАЗ 2110.

Это интересно: Как проверить рулевую рейку на Форд Фокус 2: разбираем детально

Автозапчасти для иномарок, ремонт авто

На моторчике отсоединяем разъем, который управляет этим механизмом. Открутив три самореза, с помощью которых крепится устройство рециркуляциипосле чего снимаем.

Как снять, поставить мотор печки на Ford C-Max С водительской стороны, также немного освобождаем уплотнитель дверей и снимаем небольшую пластиковую крышку с наклейкой, как и с правой стороны. Откручиваем два самореза, которые крепят пластиковую основу разъема диагностики, после чего снимаем ее, потянув немного вверх и на.

Теперь глубоко под панелью желательно подсветить фонариком находим сам мотор печки, находим разъем, к которому идут черно-красный и зелено-оранжевый провода и отсоединяем. Как снять, поставить мотор печки на Ford C-Max Ищем на моторчике не далеко от снятого разъема фиксирующую кнопку, нажимаем ее и проворачиваем его против часовой стрелки и со снятие моторчика печки на форд фокус 2 переднего пассажира вынимаем двигатель наружу.

Более точное его расположение подскажет схема

В случае, если с предохранителем все в порядке, стоит обратить внимание на реле вентилятора, которое также находится в предохранительном отсеке. Проверить его исправность целесообразнее при помощи тестера, предварительно вытащив из гнезда реле

Однако, действеннее способ проверки при помощи нового, исправного реле, которое устанавливается в гнездо вместо старого, после чего запускается вентилятор отопителя.

Если он заработал, значит, причина неполадки выявлена.

Как сбросить ошибки и избавиться от Check Engine

Мигающая лампочка датчика неисправности начинает гореть, вызывая неприятное ощущение. Ведь даже если поломки нет, а просто сбилась электроника, с сигналом «Проверить двигатель» ездить не рекомендуется. Уменьшаются обороты двигателя, страдает разгон и все остальное. Необходимо сбросить этот навязчивый значок как можно быстрее, прибегнув к одному из вариантов:

• использовать сканирующий адаптер;
• посредством ключа зажигания;
• снять клеммы с АКБ.

Первый вариант исключительно для профессионалов, так как диагностическое оборудование для выявления неисправности мотора Форд Фокус стоит не дешево. Любители могут прибегнуть к недорогому бытовому адаптеру, которыми заполонен рынок запчастей. Небольшое устройство вполне способно решить данный вопрос.

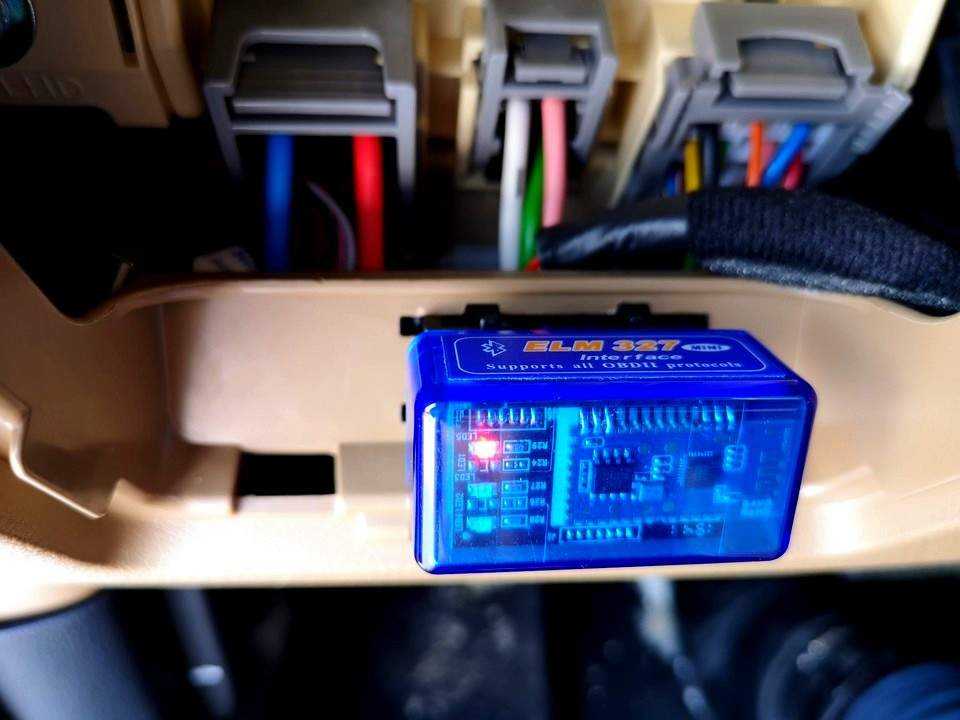

Адаптер‐сканер для выявления неисправностей

Также, можно сбросить ошибкисистемы двигателя с помощью обычного ключа зажигания. Все что нужно сделать, это поставить ключ в положение АСС и через 2-3 секунды выключить. Подождать некоторое время и повторить действие. После нескольких попыток, сигнал «Проверить мотор» перестанет гореть. Наконец, самый банальный метод — это снять клеммы с АКБ, а через пять минут поставить обратно. Происходит перезагрузка электроники, и все тревожные сигналы больше не загораются.

Если был сбой электронных узлов, то сигнал пропадет, но в случае реальной неисправности двигателя устранить поломку таким способом не получится. Значок так и будет светиться. Выход один — обратиться к автомастеру, чтобы он не только сбросил ошибку, но и основательно провел ремонт.

Коробка передач

В модельном ряду использовались две механические (MTX-75 и IB5) и одна автоматическая коробки передач. Обе МКПП довольно надежные, а наибольшее распространение получила IB5. С возрастом растет вероятность износа подшипников и синхронизаторов. В IB5 наиболее уязвимы шестерни 5-ой передачи. Они расположены в самом верху коробки, и поэтому потеря даже 200 мл масла “обезвоживает” шестерни, что приводит к износу.

АКПП 4F27E – вполне выносливая, а до первого серьезного ремонта служит 250-350 тыс. км. Соленоиды сдаются несколько раньше – на отрезке 150-250 тыс. км. Это один из немногих автоматов, который можно перебрать, не снимая с машины. Для капитального ремонта потребуется около 50-70 тыс. рублей.

Снятие, замена, установка форсунок

Снятие, замена, установка коленвала и его вкладышей

Симптомы: затруднен пуск двигателя, неустойчивая работа двигателя, остановка двигателя на холостом ходу, повышенная частота вращения коленвала на холостом ходу, двигатель не развивает полной мощности, недостаточная приемистость двигателя, рывки и провалы в работе двигателя при движении автомобиля, повышенный расход топлива, повышенное содержание CO и CH в отработавших газах, калильное зажигание из-за нарушения герметичности форсунок.

Возможная причина: неисправны топливные форсунки.

Инструменты и материалы: перчатки тканевые, набор головок и гаечных ключей, набор отверток, тестер.

Запасные части и ГСМ: форсунка: 0280158200;

уплотнительное кольцо форсунки: 4334875;

растворитель или очиститель карбюратора;

2. Подденьте фиксирующие элементы и выньте форсунку из отверстия топливной рампы.

Примечание. Проверка форсунок:

– Произведите проверку сопротивления обмотки форсунки, подключив тестер к выводам обмотки. Сопротивление исправной форсунки – 12-13 Ом.

– Подайте на электропитание форсунки заряд от аккумуляторной батареи, в момент подачи заряда должен прозвучать щелчок.

– Подайте на штуцер форсунки, с опущенным распылителем в керосин, сжатый воздух под давлением 3 бар. Форсунка исправна, если воздух не проходит через распылитель.

Если в процессе проверки были выявлены неисправности, замените форсунку.

3. При установке старых форсунок, промойте распылитель растворителем или очистителем карбюратора.

Примечание. При промывке форсунок не допускается полного окунания в моющий состав.

4. Произведите установку форсунок в обратной последовательности, смазав уплотнительные кольца моторным маслом.

Как своими руками снять бензонасос на Форд Фокус 2

Вот такой вот пропил.

Перед тем как менять бензонасос, определимся с методикой, поскольку снимать модуль можно двумя способами — официально топливный модуль меняется только при снятом топливном баке. Есть и альтернативный способ: можно прорезать смотровой люк в днище автомобиля под подушкой заднего сиденья и так добраться до топливного модуля. Этот способ довольно популярен, но имеет некоторые минусы:

• мы нарушаем целостность днища;
• страдает шумоизоляция салона;
• могут появиться дополнительные очаги коррозии;
• появляется прямой контакт топливного бака с пассажирским салоном, страдает безопасность, особенно во время проведения работ, связанных с демонтажом топливного модуля.

Правильный метод (официальный)

Начнём с официального метода замены бензонасоса со снятием топливного бака. Работы на самом деле не так много, главное иметь смотровую яму, подъёмник или эстакаду.

Сбрасываем давление в топливной системе. Для этого при выключенном зажигании вынимаем предохранитель бензонасоса F111, запускаем двигатель и на холостых оборотах вырабатываем топливо, оставшееся в трубках.
Снимаем клемму с АКБ.
Установив автомобиль на эстакаду или подъёмник, идём под машину.
Снимаем топливный фильтр.

Как только сбросили давление, можете снять топливный фильтр.

Откручиваем 2 гайки крепления теплозащитного кожуха бака головкой на 10.
Отводим кожух в сторону.
Снимаем трубки с адсорбера, он расположен за топливным баком. Для этого нажимаем на кнопку фиксатора отвёрткой и просто стягиваем шланг.
В передней части бака снимаем топливный шланг с трубки, поддев белый пластиковый фиксатор плоской отвёрткой

Топливо находится под давлением, поэтому снимать трубку нужно осторожно, оно может пролиться или брызнуть.
Отсоединяем шланг заливной горловины. Он зафиксирован на баке при помощи хомута

Ослабляем хомут, выкручивая стягивающий винт и снимаем шланг
Внимание! Если уровень бензина выше патрубка, он может выливаться из бака.
Отсоединяем воздухоотводную тонкую трубку возле заливного патрубка, освободив её от хомута.
Головкой на 13 откручиваем болты крепления бензобака к кузову, но не до конца.
Пропускаем руку между днищем и передней частью бака, отключаем контактный разъем на крышке люка в верхней части. Для этого нажимаем отвёрткой на фиксатор разъёма и рассоединяем контактные колодки.
Снимаем бак, подавая его вперёд и опуская вниз.

Снимаем бак
Кому-ка, зато без варварства и пиления.

Тщательно очищаем поверхность бака от пыли и грязи, особенно в области топливного модуля.
Откручиваем пластиковую резьбовую шайбу. Для этого берём деревянную проставку, упираем её в ребро шайбы и лёгкими ударами отворачиваем шайбу крепления модуля.
Аккуратно вынимаем топливный модуль в сборе, осматриваем состояние бака изнутри, смотрим на наличие взвеси в топливе, при необходимости промываем бак.

Новый бензонасос установлен.

Новый топливный насос устанавливаем по меткам, совместив риску на баке и стрелку на насосе.

Сборка бензобака и его установка проводятся в обратном порядке.

Замена топливного насоса из салона

Будьте готовы к тому, что при замене бензонасоса на Форд Фокус, без снятия бензобака Вам придётся пилить металл.

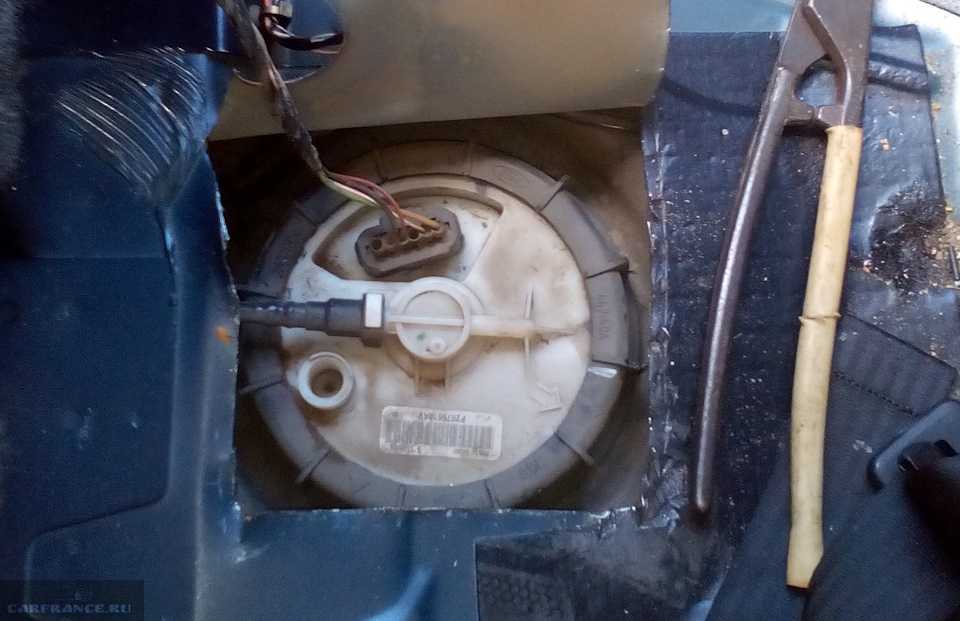

Этот способ предполагает замену насоса без снятия бака с автомобиля, но для этого необходимо прорезать с помощью ножниц по металлу люк в днище под задним пассажирским сиденьем. Работы нужно проводить либо на открытом воздухе, либо в хорошо проветриваемом помещении, чтобы избежать скопления бензиновых паров. Люк вырезаем, ориентируясь на жгут проводов, пропущенный в днище под напольным покрытием.

Для эстетики можно вырезать и круг, диаметром не менее 250 мм.

Вырезав люк, мы получаем доступ к бензонасосу, но работать с трубками и с резьбовой фиксирующей шайбой будет не так удобно, как при снятом баке. Все операции по снятию-установке насоса проводятся по такому же алгоритму, который описан выше, а люк можно закрыть новой накладкой из жести диаметром около 300 мм, посадив её на короткие саморезы.

Длина саморезов должна быть такой, чтобы не повредить пластиковый бак.

Полезные советы по обслуживанию ЭБУ Форд Фокус 1

Для того, чтобы продлить срок службы ЭБУ Форд Фокус 1 необходимо выполнить ряд рекомендации:

1. не забивать на проблемы с электрикой (что-то коротит и т.п.)
2. при сильных морозах (особенно на дизелях) не пытаться отчаянно заводится на посаженном аккумуляторе
3. не подключать блоки управления и электронные устройства завязанные на них при накинутых клеммах аккумулятора
4. не допускать попадания влаги и масла в ЭБУ
5. внимательно следить за исправностью электрооборудования и основных узлов и агрегатов, которые управляются электронными блоками управления. В случае их некорректной работы – съездить на диагностику и оценить масштаб проблемы. Неисправные агрегаты со временем перенапрягают компонентную базу блоков управления, в итоге они выходят из строя (особенно часто это происходит на блоках управления АКПП и ABS/ESP)
6. не давать лазить тем, кто в них не разбирается

Соблюдая эти нехитрые меры предосторожности вы существенно сократите вероятность столкновения с проблемами по электронным блокам

Особенности диагностики автомобиля

Водителям регулярно говорят о том, что стоит лезть под машину только в том случае, если они в ней разбираются. Но все равно постоянно находятся люди, которые хотят таким образом проверить свои силы.

Ладно, если неисправность не сложная, и находится на поверхности. Но двигатель – это сердце машины, чтобы до него добраться придется разобрать какую-то часть автомобиля. Т.е. очевидно, что сама по себе диагностика двигателя займет не один день.

Опытные автомеханики пользуются современным оборудованием, датчиками, которые позволяют вымерять основные параметры в работе всех трех названных выше систем в автоматическом режиме.

При диагностике двигателя проблемой может стать именно отсутствие такой аппаратуры. Ведь, например, давление на глаз вымерять невозможно, для этого нужен только специализированный тонометр.

При диагностике такой машины как Форд Фокус 2 вам может помочь бортовой компьютер. Он в закодированном виде покажет, почему не завелся или заглох двигатель. Конечно, так легко проблема решается не всегда.

Да и неисправности выводятся на экран в закодированном виде и для расшифровки потребуется обращаться к всезнающей мировой паутине.

В материале мы рассказали об основных причинах, почему может не заводиться двигатель. На самом деле их гораздо больше, диагностика мотора считается одной из наиболее сложных и затратных по времени. Но не стоит относиться легкомысленно к таким проблемам, чтобы они в будущем не привели к аварии, не оставили вас без «колес» и не сорвали планы.

Список всех услуг автосервиса и цены на нихСкачать прайс Если Вы не знаете характер поломки вашего автомобиля, то мыпоможем разобраться. Оставьте заявку и мы свяжемся с Вами для решения проблемы. Оставить заявку

Причины повышенного расхода.

Можно выделить несколько основных факторов, которые влияют на это:

1. Перебои в работе свечей/катушек зажигания,
2. Передвижение с ближним/дальним светом,
3. Низкая температура воздуха,
4. Износ двигателя,
5. Загрязнение форсунок,
6. Износ сцепления,
7. Неотрегулированный сход-развал,
8. Низкое давление в шинах.
9. Передвижение с работающим кондиционером.

Все эти факторы в совокупности могут увеличить расход до 30%. При этом стоит учитывать, что масса автомобиля так же влияет на расход топлива Форд Фокус. Каждые дополнительные 100 килограмм груза или 1 взрослый человек, находящийся в салоне, могут увеличить эти показатели на 10%.

Поэтому сложно сказать, большой расход у конкретного автомобиля или нет. Все зависит от множества фактором и стиля вождения. Но однозначно, если отклонения от данных приведенных в таблице больше 30%, то это свидетельствует о неправильной работе системы и поводом визита на СТО.

Расположение разъема для диагностики у Форд Фокус 2

Расположение диагностического разъема Ford Focus 2 Форд Фокус второго поколения выпускался в период с 2004 по 2011 год. Стандартное расположение диагностического разъема – слева от водительского места. В некоторых комплектациях колодка может быть закрыта декоративной крышкой.

В более новых вариантах автомобиля (начиная с 2007 года) разъем размещен в отсеке для монет, слева от водительского сиденья, под переключателем света. В американской версии Ford сервисная колодка вынесена на центральный тоннель, с левой стороны от селектора КПП.

Схемы расположения разъёмов и наглядные фото представлены ниже.

Что делать, если стартер не крутит двигатель от замка зажигания

Если при повороте ключа зажигания машина не заводится и ничего не происходит, в некоторых случаях можно исправить ситуацию, подав питание на стартер, минуя блокировку. Это решение подходит для тех случаев, когда сам электродвигатель и электромагнитное реле исправны. В этом случае нужно действовать по следующему алгоритму:

Наконечник кабеля управления

• Включите нейтральную передачу и зажигание.
• Найдите на стартере два провода: толстый провод питания от плюса аккумулятора и тонкий провод управления от управляющего реле.
• Имея под рукой металлический предмет (отвертку, гаечный ключ, проволоку), замкнуть силовой и управляющий контакты между ними.
• После срабатывания стартера и запуска двигателя немедленно разомкните контакты.

Альтернативой тому же методу является питание клеммы управления стартерным двигателем непосредственно от положительной клеммы аккумуляторной батареи. Это можно сделать с помощью любого изолированного провода, например жгута проводов прикуривателя.

Отсутствие реакции стартера на прямой источник питания указывает на неисправность, неисправность электродвигателя или неисправность электромагнитного реле. Для диагностики стартера нужно разобрать блок стартера, осмотреть щеточный узел, обмотки якоря и статора. В полевых условиях и без мультиметра это сделать непросто, поэтому приходится заводить машину с толкателя и добираться до гаража или СТО.

Когда стартер крутит напрямую, а не от ключа, то он полностью исправен и проблема кроется в электрической цепи от ключа до стартера. Чтобы определить место неисправности, следуйте приведенным ниже инструкциям.

Как найти причину, если машина не реагирует на ключ зажигания — инструкция:

1. Характерный слабый щелчок сработавшего реле стартера при повороте ключа в положение «пуск» в большинстве случаев говорит о том, что замок зажигания и его контактная группа исправны. Далее нужно искать неисправность в моторном отсеке.
2. Для проверки втягивающего реле нужно его управляющий вывод (вывод с тонким проводом) соединить проводом непосредственно с выводом «+» аккумуляторной батареи. Исправное реле должно щелкнуть и подтолкнуть бендикс к маховику, а также начать вращение стартера. Наличие щелчка без проворачивания стартера является признаком плохого контакта силового кабеля или неисправности самого стартера.
3. Проверить состояние мотора можно, непосредственно замыкая его силовые контакты втягивающего; выполнен в виде болтов большого диаметра. Если после этого стартер вращается, неисправна или заела втягивающая обмотка.
4. Для более детальной диагностики необходимо снять и разобрать электромагнитное реле стартера. В первую очередь посмотрите на контактные «пятаки», которые могут ржаветь и гореть. Если есть следы этих процессов, нужно зачистить контакты, собрать реле, вернуть его на место и проверить работу пускателя. Если все чисто, то нужно проверить обмотку соленоида, например, прикоснувшись к ней тестером на замыкание или обрыв.

Проблемы с запуском, если ключ зажигания не поворачивает стартер из-за иммобилайзера или сигнализации, трудно устранить в полевых условиях. То же самое касается проблем с проводкой, для чего нужно снимать панель. В таких случаях лучше всего обратиться к квалифицированному автоэлектрику.
