Определение неисправностей и замена сцепления форд фокус 2, практические рекомендации

Процедура замены сцепления

Желательно доверить процесс замены мастерам автосервиса, поскольку на Focus сцепление сложное — надо демонтировать КПП и проводить много работы, требующей особых навыков.

Перед демонтажем коробки передач надо обесточить аккумуляторную батарею. Дальнейшие действия:

снять воздушный фильтр, блок управления ДВС;
открутить крепление, удерживающее КПП сверху;
вытащить трубку гидропривода;
поднять машину на домкрате, установить подпорку, вывесить двигатель;
в салоне отсоединить тросы из-под рычага КПП;
слить отработку из коробки;
снять фиксаторы шаровых опор и ШРУСовые болты, вынуть колёсные приводы;
ослабить кронштейны;
вытащить КПП.

Сложность может вызвать снятие левого, короткого привода. Вытаскивается он из зацепления с коробкой с помощью монтажной лопатки. Рычаг создаст достаточное усилие для снятия стопорного кольца. Правый привод снимать легче, так как здесь нет стопора. Он крепится за счёт переходного подшипника.

Другая трудность касается болтов КПП. Все они разной длины, должны при сборке устанавливаться правильно. Чтобы всё прошло успешно, их рекомендуется маркировать. Один из болтов, самый длинный, сначала выкручивается на 2-3 оборота. После освобождения остальных крепежей он полностью вытаскивается вместе с коробкой. Делается это в целях безопасности, чтобы КПП неожиданно не сорвалась.

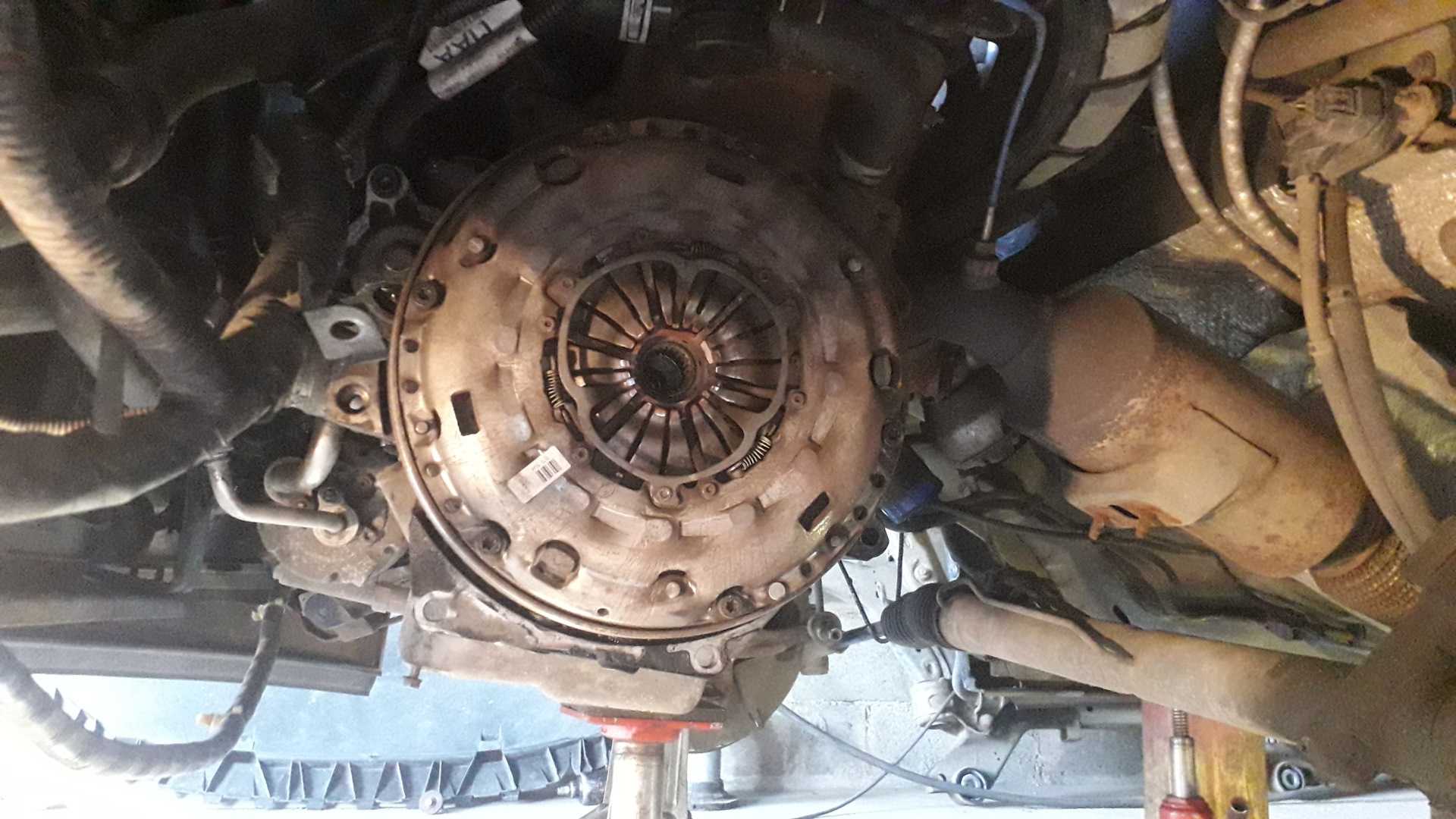

Разборка узла начинается с откручивания болтов, фиксирующих корзину. Она держится на 6 креплениях, выкручивать которые следует после прочной фиксации маховика. Обычно это делается с помощью монтировки или длинной отвёртки.

На разобранном сцеплении можно заменять повреждённые детали. На Фокусах стоит сложное фрикционное сцепление. Помимо основных механизмов, здесь присутствует диафрагменная пружина, обеспечивающая плотное прилегание и сглаживающая усилия крутящего момента. Рекомендуется проверить её состояние.

Установка корзины обязательно сопровождается отцентровкой по трём штифтам маховика. Поэтому нужна специальная оправка, имитирующая первичный вал. Без центровки коробка просто не встанет на место — придётся всё заново разбирать. В качестве оправки может быть применена также головка на 12, но она должна иметь длину в 50 мм, а её диаметр — составлять 15 мм.

В центровке нуждается также коробка. Её отверстия должны совпадать с элементами блока цилиндров двигателя. Кроме того, шлицы первичного вала нужно совместить с пазами корзины.

Инструкция по замене главного цилиндра сцепления Форд Фокус 2

Инструмент

Набор гаечных ключей или торцевых головок
Две плоские отвертки
Медицинский шприц
Емкость для отработанной жидкости.

Порядок выполнения работ

Итак, вы запаслись необходимым инструментарием и нашли помощника, теперь можно приступать к выполнению непосредственных работ.

Желательно перед всеми работами освободить как можно больше свободного пространства. Для этого нужно снять аккумулятор и его полку, а также воздушный фильтр.
Первым делом следует выкачать излишек рабочей жидкости из системы при помощи шприца. Открываем бачок и набираем жидкость в шприц. Повторяем процедуру пока уровень ТЖ не окажется на минимуме (согласно отметке на бачке).
Теперь необходимо отсоединить трубку, которая подводится к цилиндру сцепления. Данный шланг нужно освободить из крепления, поэтому берем отвертку и аккуратно поддеваем специальную скобу.
Муфту с фиксирующей резинкой также освобождаем из кронштейна.
Далее переходим к работам в салоне автомобиля. Здесь в первую очередь следует отключить датчик, контролирующий положение педали. Для этого отодвигаем фиксатор и вынимаем его из контактной панели. Также демонтируем пистоны, которые крепят жгут проводов.
Педаль сцепления крепится к кузову на четырех гайках. Их нужно открутить ключом или головкой на «10».
Теперь нужно вытянуть цилиндр, педаль и трубки через специальное монтажное отверстие.
Далее освободить трубку от цилиндра путем отщёлкивания фиксатора.
Отсоединяем все наконечники и трубки.
Когда тело цилиндра освобождено от всех трубок, то нужно вытащить его из кронштейна. Это делает путем поворота корпуса по часовой стрелке так, чтобы пазы кронштейна совпали со шлицами на цилиндре. Таким образом вытащить его.
Теперь остается установить новый главный цилиндр сцепления на Форд Фокус 2 в порядке обратном вышеизложенному.
Когда новый цилиндр будет установлен, вам нужно прокачать систему. Это делается также, как и для тормозного механизма. Накачиваете педалью давление и сливаете через специально отверстие излишки жидкости с воздухом. Тут вам понадобиться напарник.
По окончанию всех работ проконтролируйте уровень рабочей жидкости и при необходимости долейте.

Нашим читателям, которым интересно не только читать, но и смотреть рекомендуем посмотреть видео по замене главного цилиндра сцепления на автомобиле Форд Фокус 2 ниже.

Watch this video on YouTube

На этом инструкция окончена. Мы напоминаем, что залог успешной и долгой работы вашего автомобиля зависит от своевременного ремонта и надлежащего обслуживания машины. Удачи!

Проблемы с гидравлическим приводом

У отечественных автомобилей ВАЗ 2105-2107, а также у некоторых иномарок, к примеру, Ауди А4 и Форд Фокус, привод сцепления гидравлический. Он имеет главный и рабочий цилиндры, а также трубопровод, по которому протекает жидкость. Принцип работы такой системы следующий: педаль сцепления соединена со штоком главного цилиндра, который приводит в движение поршень цилиндра.

Поршень при нажатии на педаль сцепления выдавливает жидкость, которая приводит в движение рабочий цилиндр, а тот, в свою очередь, перемещает шток, соединенный с вилкой. Правда, у некоторых моделей, к примеру, Форд Фокус, вилка отсутствует. Поэтому шток соединен напрямую с выжимным подшипником. Это несколько усложняет ремонт, так как демонтировать рабочий цилиндр в дорожных условиях не получится.

Вне зависимости от типа конструкции гидравлического привода, если педаль не возвращается на место, вполне возможно произошло завоздушивание системы или разгерметизация. В такой ситуации нужно прежде всего открыть капот и посмотреть уровень жидкости в бачке. При необходимости жидкость нужно долить.

Если жидкость из бачка быстро вытекает, значит, произошла разгерметизация системы. Выяснить, в каком месте происходит утечка, можно лишь осмотрев систему визуально. Если жидкость вытекает в местах соединений, их нужно подтянуть. Если жидкость вытекает из-под штока, необходимо произвести ремонт главного цилиндра.

Для этого цилиндр необходимо демонтировать. В зависимости от модели он может крепиться как со стороны салона (под педалью), так и со стороны подкапотного пространства. Затем цилиндр нужно разобрать и поменять манжеты, уплотнители и прочие изнашивающиеся детали. В автомагазинах существуют специальные ремкомплекты, которые содержат все необходимые детали, подлежащие замене. Разумеется, в дороге выполнить такой ремонт не получится.

Если случилось так и тросик застрял в кожухе, грязь набилась в него, соответственно педаль не возвращается обратно даже принудительно

Рекомендуем ознакомиться

Машину тянет вправо или влево – в чем причины неисправности?
Проваливается педаль тормоза – как обнаружить причину неисправности и устранить ее
Скрипит педаль сцепления – как выявить и устранить причины?

Чтобы избавиться от воздуха в системе, который, как мы уже сказали, тоже может стать причиной провала педали, ее необходимо «прокачать». Желательно этой процедурой заниматься с напарником, так как в одиночку неудобно выполнять все действия одновременно. Итак, процедура осуществляется следующим образом:

С перепускного клапана главного цилиндра нужно снять колпачок и надеть на него шланг. Свободный конец шланга нужно опустить в бутылку, заполненную на треть тормозной жидкостью.
Затем следует открыть перепускной клапан, открутив его на один оборот.
Далее нужно нажать на педаль. Если вы занимаетесь процедурой в одиночку, установите стопор, который зафиксирует педаль. В таком положении ее нужно держать до тех пор, пока со шланга перестанут идти пузырьки. При этом необходимо следить, чтобы в бачке не опускался уровень жидкости ниже нормы. При необходимости жидкость надо добавлять.
Когда пузырьки перестанут выходить, необходимо закрыть клапан и отпустить педаль. Затем процедуру нужно повторить, т.е. открыть клапан и нажать на педаль. И так до тех пор, пока пузырьки воздуха не перестанут выходить.

Если педаль заклинило, т.е. ее невозможно отвести в исходное положение принудительно, скорее всего причина заключается в неисправности цилиндра. Как и в случае его разгерметизации, цилиндр необходимо демонтировать и «перебрать».

Процедура замены сцепления

Перед демонтажем коробки передач надо обесточить аккумуляторную батарею. Дальнейшие действия:

снять воздушный фильтр, блок управления ДВС;
открутить крепление, удерживающее КПП сверху;
вытащить трубку гидропривода;
поднять машину на домкрате, установить подпорку, вывесить двигатель;
в салоне отсоединить тросы из-под рычага КПП;
слить отработку из коробки;
снять фиксаторы шаровых опор и ШРУСовые болты, вынуть колёсные приводы;
ослабить кронштейны;
вытащить КПП.

Процедура и основные нюансы замены

Откручиваем и снимаем левый подкрылок. Теперь при помощи помошников пытаемся сдернуть кпп влево и вниз, максимально вывесив вниз мотор и кпп на подпорках но так чтоб не убить правую опору.

Левая опора будет мешать цепляясь сверху за лонжерон и кпп очень тяжелая так что готовьтесь. Поворачивая кпп по оси вокруг маховика и вытягивая ее влево и вниз снимаем ее с авто.

Замена сцепления своими руками Ford Focus 1 — видео

При этом из дырок валов польет масло. От маховика откручиваем корзину и вынимаем диск, протираем маховик тряпкой от пыли, ставим новый диск, центруем оправкой, ставим корзину и прикручиваем ее, затягивая динамометрическим ключом с услием 27Нм, или 3кг

Правильно отцентровать важно, иначе не поставите кпп так как диск на вал не сядет

Прикручиваем новый выжимной к кпп. Вынимаем тряпочки из дырок валов на время и сливаем остатки масла из кпп, возвращаем тряпочки на место и ставим кпп обратно, как снимали по тому же принципу заводя на место.

Притягиваем кпп к двигателю, подперев их как было до момента снятия.

Возвращаем на место заднюю опору и максимально возможное количество болтов крепления кпп к двигателю, не забывая о том, что они разной длины, железные, а вкручиваются в алюминий.

Следует также помнить, что фрикционные накладки диска сцепления очень гигроскопичны, поэтому если случайно допустить попадание на них масла или иных жидкостей, то они мгновенно впитаются, и в этом самом месте диск в процессе работы будет локально пробуксовывать и перегреваться, что существенно снизит ресурс его работы.

Исходя из этого, все работы с новым сцеплением желательно проводить чистыми руками. Для очистки сцепления часто применяют аэрозоли, которые используются для обезжиривания тормозных накладок, однако этого ни в коем случае нельзя делать, потому что материал для их изготовления принципиально различается. Перед установкой новое сцепление следует проверить на биение.

В случаях, когда боковое биение диска превышает 0,5 мм, сцепление будет немного пробуксовывать в месте перекоса из-за неполного разъединения корзины и диска. Крайне рекомендуется одновременно со сцеплением менять рабочий цилиндр и выжимной подшипник, так как прежние детали после разборки уже не будут обладать необходимыми свойствами.

Как прокачать сцепление на форд фокус 2

ФордФорд Фокус 2

Форд Фокус второго поколения имеет довольно простую конструкцию, несмотря на то, что все системы современные и надежные. Это значит, что при возникновении какой-то неисправности, ее можно устранить своими силами.

Конечно же, для этого нужно иметь минимальный набор инструментов, знаний и опыта. Если же вы не уверены в себе, то лучше обратиться за помощью к специалистам.

В нашей статье мы расскажем о том, в каких ситуациях вам придется прокачать сцепление, как это сделать и что для этого нужно.

Когда необходимо выполнять прокачку сцепления?

Существует несколько признаков, которые смогут подсказать, что необходима прокачка сцепления на вашем Форде Фокус второго поколения.

Во-первых, если при нажатии на педаль до упора, сцепление не отключается на 100% (в народе говорят, что его ведет), при этом наблюдается скрежет при включении задней передачи. Это может означать попадание воздуха в гидропривод.

Во-вторых, если вы меняете жидкость гидропривода или ремонтировали систему из-за ее разгерметизации, то также нужно будет поработать над сцеплением.

Главная причина, по которой выполняется прокачка сцепления – извлечения воздуха из цилиндров, точнее из тормозной жидкости.

Дело в том, что если воздух будет находиться в системе, то сцепление будет работать неправильно – не будет полностью выключаться, а сама педаль будет очень легкой.

Следует отметить, что прокачка будет максимально эффективной в том случае, если вы заранее отрегулируете само сцепление. Объясняется это тем, что необходимо полное отсутствие свободного хода толкателя поршня цилиндра, который выполняет роль запирающего клапана.

Особенности прокачки сцепления

Итак, с причинами разобрались! Теперь переходим непосредственно к выполнению работ на Форде Фокус второго поколения. Чтобы прокачать сцепление, вам понадобятся следующие инструменты:

Набор отверток и ключей (обязательно на 11 и 17).
Тормозная жидкость для замены.
Резервуар для сливания старой жидкости.
Трубка либо шланг для выполнения прокачки (важно чтобы ее диаметр совпадал с диаметром штуцера для слива).

Желательно также попросить кого-то помочь, поскольку самому работать будет не очень удобно. Итак, на втором поколении Ford Focus прокачка выполняется следующим образом:

Для удаления воздуха из рабочего цилиндра снимаем колпак клапана.
Одеваем один конец трубки на клапан, а второй опускаем в емкость с тормозной жидкостью. Далее нужно выжать сцепление 3–5 раз и задержать педаль на несколько секунд, после чего сохраняем ее в выжатом положении.
Откручиваем немного клапан (не на полный оборот), придерживая ключом штуцер переходника от основного цилиндра привода выключения. Когда вы это сделаете, в резервуар начнем выливаться старая тормозная жидкость (она будет иметь воздушные пузыри).
Далее отвинчиваем штуцер прокачки еще приблизительно на пол-оборота и закручиваем клапан, отпуская при этом педаль сцепления. Делать это нужно пока жидкость не избавиться полностью от пузырей.
Завинчиваем клапан, ставим колпачок, доливаем необходимый объем тормозной жидкости.

Конструкция сцепления

В авто установлена сухая однодисковая муфта с центральной диафрагменной пружиной. Управляется агрегат гидравлической системой. Передача крутящего момента с мотора на трансмиссию обеспечивают ведущий и ведомый диски.

Сцепление состоит из:

выжимного подшипника;
ведущего диска – корзины;
ведомого диска;
гидропривода.

Кожух крепится к маховику двигателя. В нем закрепляется пружина, сбалансированная с диском. Поэтому в случае выхода из строя корзины, менять ее необходимо полностью. Ведомый диск располагается между маховиком и ведущим. Конструктивно он состоит из пары стальных пластин, сцепленных заклепками. Пружины на диске способствуют более мягкому переключению и плотному прилеганию пластин.

Как управлять автомобилем без сцепления

Как можно видеть из списка выше, большую часть проблем со сцеплением исправить в дорожных условиях не получится. Соответственно, если провалилась педаль сцепления в пол, потребуется доставить автомобиль до сервисного центра. Это можно сделать при помощи эвакуатора, что довольно дорого, на буксире, что возможно далеко не всегда, или самостоятельно аккуратно добравшись до сервиса на автомобиле без рабочей педали сцепления.

Важно: К данному способу вождения следует прибегать только в том случае, если действительно нет возможности другими способами доставить автомобиль до сервисного центра. Подобное вождение опасно не только с точки зрения аварийности, но и с точки зрения возможного повреждения элементов коробки передач

Чтобы автомобиль двигался без переключения передач при нерабочем сцеплении, нужно действовать следующим образом:

Первым делом остановите двигатель автомобиля;
Далее переключите рычаг коробки передач в положение первой передачи;
Следующий шаг – запустить двигатель. Чтобы автомобиль сразу не заглох, слегка нажимайте на педаль газа. Возможно, запустить двигатель получится не с первого раза. Не забывайте, что после каждого неудачного пуска двигателя нужно дать пару минут отдохнуть стартеру, чтобы не возникла его поломка;
Когда автомобиль поедет, нужно сделать максимум, чтобы избежать всевозможных остановок – на светофорах, перед пешеходными переходами, на поворотах и так далее. Выберите такой маршрут до сервисного центра, который будет проходить по главным дорогам, чтобы не пришлось пропускать автомобили. Заранее готовьтесь к каждому светофору, при необходимости подтормаживая или прибавляя скорости. Помните, что переключаться на вторую передачу нельзя, иначе это может привести к поломке коробки передач.

Обратите внимание: Водители с большим опытом могут постараться запустить двигатель сразу со второй передачи. В таком случае передвигаться на автомобиле можно будет быстрее, но сделать это сложнее

Стоит обратить внимание на несколько деталей подобного вождения:

Если педаль сцепления провалилась у автомобиля, когда он двигался в горку, вероятность того, что удастся запустить мотор с первой передачи, крайне мала. В таком случае добраться до СТО поможет только эвакуатор или буксир;
При движении без сцепления не забывайте про правила дорожного движения;
Обязательно включите аварийную сигнализацию на автомобиле, чтобы окружающие водители имели представление о том, что ваша машина неисправна. Кроме того, поскольку автомобиль будет двигаться на первой передаче, не следует на нем выезжать на скоростные трассы. Помните, что по автомагистрали нельзя двигаться на машине, скорость которой по тем или иным причинам не поднимается выше 40 километров в час;
Старайтесь при движении держаться в крайней правой полосе.

Еще раз отметим, что прибегать к поездке на автомобиле без сцепления следует только в крайнем случае. Если есть возможность воспользоваться эвакуатором или буксиром – сделайте это.

(392 голос., средний: 4,52 из 5)

Возможные проблемы с АКПП на моделях «Форд-Фокус»

АКПП у «Форда-Фокуса-1», имеющего двигатель 2.0 л, по мнению автовладельцев, довольно надежная. Однако такой автомобиль не предназначен для буксировки другого, так как после этой манипуляции существует риск отправиться в автосервис для ремонта АКПП и замены фрикционных дисков.

Если трансмиссия работает с посторонними шумами, периодически наблюдается вибрация, это значит, что коробка-автомат Ford Focus 1 требует ремонта. В случае неполадок в гидроблоке во время переключения передач ощущаются толчки, которые со временем усиливаются.

Наиболее часто встречающаяся неисправность у моделей «Форд-Фокус» – пропадают 3 и 4 передача. В большинстве случаев данная неполадка появляется после пробега первых 100 тыс.км. Обследуйте муфту. Когда она выходит из строя, сгорают фрикционы. В этом случае нужно заменить муфту. При поломке гидротрансформатора на «Форде-Фокусе-2» необходим капитальный ремонт АКПП.

Рекомендуется проконтролировать качество жидкости в АКПП и тормозную цепь, если во время ускорения или торможения происходит потеря управления или возникают толчки.

Необходимы диагностика и ремонт АКПП Ford Focus, если:

изношены стальные диски;
пришла в негодность тормозная лента;
сгорели фрикционы;
нужно отрегулировать тросик.

Фрикционы могут выгорать по причине дефицита масла в АКПП. Важным симптомом, говорящим о данной неисправности, являются «пинки» (рывки, толчки, удары) коробки передач. Следовательно, требуется добавить масло в АКПП.

Перепады температуры могут существенно повлиять на блок управления АКПП «Форда-Фокуса-2», вплоть до того, что он выйдет из строя. Сильно перегретый двигатель оказывает негативное воздействие на резиновые манжеты, а также на уплотнительные кольца. Для устранения рывков во время переключения передачи с первой на вторую необходимо заменить тормозную ленту и упорный болт, который расположен под корпусом воздушного фильтра. У болта есть маркировка, помогающая определить, какая именно деталь нужна.

Надо сказать, что эта коробка обладает большей надежностью, чем предыдущие модели, потому что производитель усовершенствовал КПП, проведя тщательный анализ часто встречающихся проблем в ранее выпускаемых коробках передач. Однако 6-ступенчатая трансмиссия «Форда-Фокуса» имеет свои недочеты.

Охлаждение

Водяной насос (помпа), Шкив водяного насоса (помпы), Прокладка водяного насоса (помпы), Интеркулер, Патрубок интеркулера, Термостат, Корпус термостата, Прокладка термостата, Вентилятор радиатора, Блок вентилятора, Вентилятор инвертора, Диффузор, Мотор вентилятора, Реле вентилятора, Вискомуфта, Крыльчатка, Кондиционер, Компрессор кондиционера, Подшипник компрессора, Шкив компрессора, Пневматический выключатель, Осушитель кондиционера, Трубка кондиционера, Блок управления кондиционером, Датчик температуры салона, Испаритель кондиционера, Терморегулирующий вентиль, Крепление кондиционера, Резистор кондиционера, Реле кондиционера, Шланг кондиционера, Радиатор, Радиатор охлаждения, Крепление радиатора, Шланг радиатора, Датчик охлаждающей жидкости, Радиатор кодиционера, Радиатор инвертора, Патрубок радиатора, Фланец переходник, Расширительный бачок, Крышка расширительного бачка

Какие неисправности сцепления распространены на автомобилях Форд Фокус II

Чтобы знать, как проверить сцепление на Форд Фокус 2, необходимо знать частые проблемы с данным узлом. Так, сцепление может не полностью включаться, на что есть свои причины:

Ход педали уменьшился – стоит разобраться, как отрегулировать сцепление, и выполнить это действие.
Вышел из строя ведомый диск, а торцевое биение превысило показатель в 0,5 миллиметра. Данная ситуация требует замены накладки или всего узла целиком.
Происходит заедание ступиц ведомого диска в условиях стартового вала коробки передач. Решением будет очистка шлицев и нанесение на них специальной смазки. При появлении заеданий в результате износа или повреждений шлицев, потребуется выполнять замену первичного вала или самого диска.
Сломалась фрикционная пластина или ослабилась заклепка. Разрешить ситуацию поможет замена вышедших из строя элементов.
В гидроприводе находится воздух – необходимо как можно быстрее прокачать сцепление.
Смазка вытекает из основного цилиндра или контактов гидропривода. Медлить здесь также не следует. В первой ситуации нужно поменять цилиндр, а во второй – протянуть контакты или установить новые элементы вместо изношенных.
Если нажимной диск повредился или заклепки пружины ослабились, замените кожух узла.

Следующая ситуация – отсутствует полная активация сцепления. Проблемы и решения таковы:

Узел затерся или повредился – следует отыскать проблему и избавиться от нее.
Смазка появляется на фрикционных пластинах ведомого диска с обратной стороны нажима и маховика. Лучшим решением проблемы становится использование уайт-спирита, которым нужно протереть все поверхности.
Значительный износ или прикипание пластин, что можно исправить заменой накладок или ведомого диска.
Свободный ход пропал – нужно отрегулировать привод системы.

При активации сцепления на Ford Focus II могут появляться рывки, что становится следствием следующих факторов:

Излишний износ пластин ведомого диска, что решается установкой новых компонентов изделия.
Если ступица заела, необходимо очистить шлицы, используя специальную смазку ЛСЦ15. При повреждениях шлицев единственным решением будет установка нового первичного вала или ведомого диска.
Ослабление заклепок пластин диска – монтаж новых пластин или заклепок.
Заедание механизма системы – разыскиваем поврежденные элементы и заменяем их.
На фрикционных пластинах тех или иных элементов системы находится масло – нужно протереть покрытие растворителем и избавиться от причины данной проблемы.

Еще одна неприятная ситуация – при отключении сцепление слишком шумит. Данная ситуация возникает при проблемах с подшипником, и лучше всего заменить данный элемент. Звуки могут возникать и при активации узла, что происходит в результате падения прочности демпферных пружин, потери тормозной жидкости или выходе из строя накладок. Все неприятности решаются заменой деталей.
