Opel vectra a (опель вектра а) 1988-1995 г.в. - руководство по техническому обслуживанию и ремонту

Расположение и электросхема

Предохранители автомобиля Опель Астра G располагаются в отдельных монтажных блоках электросистемы, которые установлены в панели приборов и отсеке для двигателя. В последнем блоке размещены плавкие вставки и механизмы реле для наиболее нагруженных по силе тока электрических цепей. Такое положение предохранительных элементов позволяет обеспечить надежную работу электрики автомобиля. Оба блока в машинах до 2001 и более поздних годов выпуска имеют различия по местоположению компонентов. Обозначение предохранителей и реле нанесено на электросхеме, находящейся на задней крышке салонного блока.

Схема установки элементов в блоке салона

На машинах Астра выпуска 1998, 1999 и 2000 года в левой части блока, расположенного под капотом, находятся гнезда F1-F5 для более мощных предохранителей. Правее — два ряда вертикально установленных плавких вставок с маркировкой F6-F23 и F24-F41. Над гнездами предохранителей имеются штатные места для запасных деталей и пластиковых щипцов, которые используются при замене деталей. В этом же блоке имеются еще восемь плавких вставок, которые одинаковы для всех машин Opel Astra G и расположенных вертикально в ряд.

В монтажном блоке, находящемся в салоне, установлены предохранители и реле. Предохранители рассчитаны на силу тока от 7,5 до 40 Ампер и расположены в два ряда нижней части блока.

Расшифровка предохранителей

Полное описание предохранителей Опель Астра G приведено в таблицах на фото.

Предназначение восьми плавких вставок в блоке под капотом машины следующее (сверху вниз, на примере автомобиля 2003 года):

1 (60 А) — цепи замка включения зажигания;
2 (60 А) — общая защита блока предохранителей в салоне, механизм управления двигателем;
3 (60 А) — реле в приборной панели автомобиля;
4 (40 А) — защита электродвигателей системы охлаждения и кондиционирования от короткого замыкания;
5 (60 А) — блок ABS;
6 (30 А) — цепи блоков управления двигателем (бензонасос, система впрыска, зажигания и др.);
7 (80 А) — усилитель рулевого управления;
8 (40 А) — защита электродвигателей системы охлаждения и кондиционирования от короткого замыкания (только на машинах с кондиционером).

Тип и назначение реле

Расшифровка реле монтажного блока раннего образца следующая:

1 — кодировочный разъем;
2 — реле звукового сигнала;
3 — включение дальнего света;
4 — реле активации заднего дворника;
5 — обогрев зеркал;
6 — включение передних противотуманных фар;
7 — активация задней противотуманной лампы;
8 — правые указатели поворота;
9 — левые указатели поворота;
10 — реле встроенного телефона;
11 — резерв;
12 — реле активации передних стеклоочистителей;
13 — резерв;
14 — подача питания на обогрев заднего стекла.

Реле поворотников может быть выполнено в общем корпусе или отдельными деталями.

На видео от kivalssl1 показана установка реле блока «комфорта» в монтажный блок Астра G.

На моделях 2001, 2002, 2003, 2004 и следующих годов выпуска немного изменилось назначение реле. Добавилось реле 11, отвечающее за передачу сигналов от датчиков вращения колес и реле 13 — для освещения салона. Сбоку в монтажный блок вставляется устройство «комфорта», обозначенное на схеме цифрой 15.

Ниже приведено обозначение еще нескольких реле в блоке моторного отсека.

Номер реле	Обозначение
E1	Активация муфты кондиционера (при наличии)
E2	Включение вентиляторов (опционально, в зависимости от года выпуска и комплектации машины)
E3	Аналогично E2
E4	Блоки управления работой силовой установки
E5	Резерв
E6	Аналогично E2
E7	Подача омывающей жидкости на передние фары (опция)
E8	Резерв

Резистор

В случае с Vectra A заменить резистор, то есть дополнительное сопротивление, не составит большого труда даже для малоопытного автовладельца.

Здесь не требуется проводить сложные демонтажные работы. Весь процесс снятия заключается в следующем:

поднимите капот и зафиксируйте его;
снимите пластиковую накладку (жабо), расположенную под лобовым стеклом;
примерно посередине под жабо и располагается резистор;
отключите от устройства все контакты, отщелкнув соответствующие защёлки;
вытащите резистор из фиксаторов;
отключите жгут проводов от дополнительного сопротивления.

Далее стоит проверить, не сгорел ли на резисторе термопредохранитель. Он предусмотрен на срабатывание при достижении 250 градусов.

Многие восстанавливают работоспособность старого резистора, просто припаивая новый термопредохранитель. Если же соответствующих навыков у вас нет, либо не хотите рисковать с самостоятельным ремонтом, просто купите новое сопротивление, и установите его в обратной последовательности.

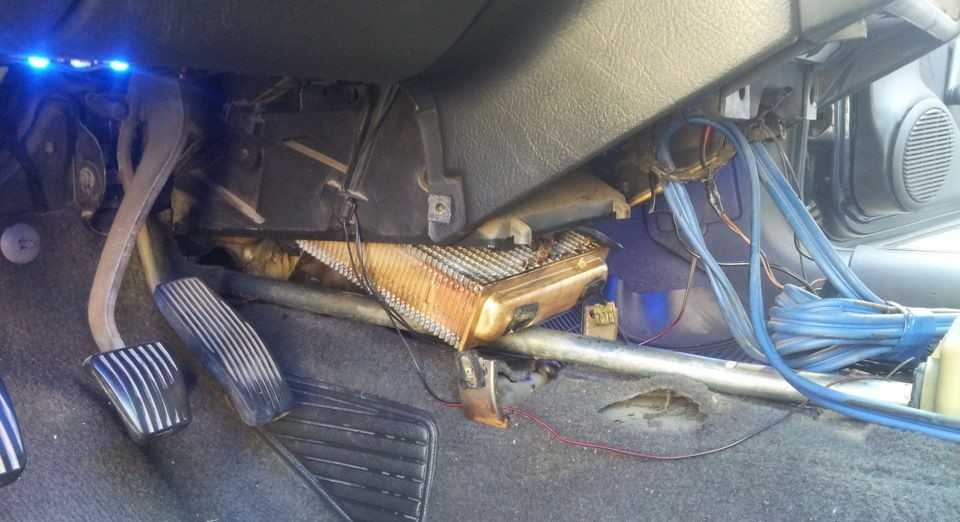

Установленный радиатор печки

Что такое моновпрыск в автомобиле

Главная особенность этой системы, из-за чего и произошло название – использование всего одной форсунки. Топливная смесь впрыскивается в общую камеру, а уже из неё попадает в тот цилиндр, в котором открыт клапан.

Сейчас автомобили, работающие на бензине, используют распределённую подачу, когда в каждый цилиндр подача смеси происходит индивидуально, отдельной форсункой. Но так расходуется больше топлива.

Устройство моновпрыска

Устройство и принцип работы этой системы довольно сложны и отличаются от других, более популярных. Её работа поддерживается большим количеством датчиков, регулирующим подачу топлива, но это позволяет легко запускать холодный двигатель.

Единственная форсунка устанавливается над дроссельной заслонкой, которой регулируется подача воздуха. Топливо впрыскивается между корпусом и заслонкой, и этот процесс синхронизирован с зажиганием.

Схема устройства

Для дозирования топлива на разных режимах работы двигателя используются датчики. Открытие форсунки происходит под управлением электронного контроллера, а его количество дозируется электромагнитным клапаном. В цилиндры смесь из общей камеры поочерёдно попадает при открытии соответствующих клапанов, где и воспламеняется.

Принцип работы

В общем, разобраться, как работает моновпрыск, несложно. Процесс состоит из нескольких этапов.

Датчики, в зависимости от режима работы двигателя, регулируют количество топлива, которое выдаст форсунка.
Топливо поступает через форсунку в общую камеру, где смешивается с воздухом.
Готовая смесь поступает в первый открывшийся цилиндр.
Лишнее неиспользованное топливо по обратной магистрали возвращается назад.

Форсунка имеет распылительное сопло и запорный клапан. Подача топлива происходит в импульсном режиме, под управлением электромагнита. Подача воздуха регулируется дроссельной заслонкой, которая, в свою очередь, управляется с помощью механического или электрического привода.

Схема работы моновпрыск регулятор топлива

Но в реальности моновпрыск требует тщательной регулировки и синхронизации. К тому же, такое устройство сложно ремонтировать, и это важные причины, почему такая схема не получила распространения.

Видео инструкция: где находится реле стартера на опель вектра

Кроме цветовой маркировки номинальная сила тока предохранителя указана на его обратной стороне. Цвет предохранителя, цветовая идентификация предохранителей по номинальной силе тока. Задний рабочий тормозной цилиндр. Односторонний клапан вакуумного усилителя тормозов.

Руководства

Антиблокировочная система тормозов ABS. Элементы антиблокировочной системы тормозов 9. Замена передних подшипников ступицы. Стабилизатор поперечной устойчивости передней подвески. Нижний рычаг передней подвески.

Замена нижнего шарнира передней подвески. Стабилизатор поперечной устойчивости задней подвески. Верхний рычаг задней подвески. Нижний рычаг задней подвески.

Промежуточный вал рулевой колонки. Замена защитных чехлов рулевой передачи. Отпустите 2 крепежные гайки и отсоедините электропроводку стартера. Выверните 2 болта и извлеките стартер из двигательного отсека вниз. Двигатели Z19DT H Отсоедините провод от отрицательной клеммы аккумуляторной батареи. Снимите крышку двигателя , поднимите автомобиль на подъемнике и снимите защиту картера.

Это интересно: Руль на фольксваген поло: замена

Технические характеристики Опель Вектра А

Опель предлагал Vectrs A в двух вариантах кузова: классический седан и пятидверный хэтчбэк, соответственно колесная база была одна – 2601 мм. Клиренс составлял целых 178 мм, передняя и задняя колеи по 1420 мм. Багажник в обеих вариациях Vectra A достигал значительных 530 литров, благодаря тому, что рычаги подвески находятся ниже осей колес.

Задняя подвеска – продольные рычаги, передняя – классический McPherson. Что касается ведущих колес, Opel решил не отвлекаться от тенденций того времени, и использовал в Вектре передний привод, но с 1990 года начал выпускаться Opel Vectra 4×4, с полным приводом. Полноприводные Вектры комплектовались силовыми агрегатами 1,8 и 2,0 литра, но из-за ненадежной трансмиссии и повышенного расхода, такие машины не стали популярными.

Опель Вектра, технические характеристики которых не выделялись среди конкурентов по мощности, отличалась качественной сборкой и надежностью. Силовые агрегаты 1.6, 1.8, 2.0 литра, по 75, 88 и 115 лошадей соответственно, а также 57-сильный дизель. Большинство моторов Вектры были карбюраторными. В начале 1991 года появилась 16-клапанная Opel Vectra A 2000, со 150-сильным двигателем.

Технические характеристики КПП не были выдающимися, однако отлично соответствовали машине. Вектра комплектовалась 5-ступнчатой механикой, но встречаются и 4-ступенчатые коробки. Также на редкие экземпляры устанавливался 4-ступенчатый автомат.

Опель Вектра А, технические характеристики которого и без того вызывали восторг, также мог похвастать еще одной особенностью – двигатель располагался в автомобиле поперечно. Производитель предусмотрел такое конструктивное решение для лучшего распределения веса, что крайне положительно сказывается на управляемости.

Особенности принципа действия моновпрыска

Бензин подается в камеру сгорания между корпусом мотора и дроссельной заслонкой. Для обеспечения хороших эксплуатационных характеристик зажигание и моновпрыск работают слаженно. Это стало возможным благодаря управлению всеми процессами с единого контроллера.

На режим работы топливной системы влияют такие факторы:

частота вращения коленчатого вала;
соотношение компонентов бензовоздушной смеси;
положение дросселя;
давление бензина в топливной магистрали.

Управление моновпрыском имеет множество отрицательных обратных связей, идущих от датчиков. Вся информация, получаемая ЭБУ, служит для уменьшения выбросов вредных веществ и улучшения динамических показателей автомобиля. На технически исправной машине с моновпрыском выхлоп полностью соответствует современным требованиям экологичности.

Панель управления

Порой владельцы Vectra A сталкиваются с ситуацией, когда отопитель перестаёт работать или некорректно функционирует из-за поломок в блоке управления печкой.

Проблема в том, что в этот узел некоторые автомобилисты боятся самостоятельно лезть из-за рисков что-то сломать и повредить. Да, подобное действительно случается. Но если знать некоторые секреты и нюансы, вы сумеете своими руками разобрать блок управления, решить проблему и вернуть всё на свои места. Это существенная экономия, а также дополнительные навыки в вашем арсенале.

Для начала снимается перчаточный ящик, то есть бардачок. Здесь по бокам внизу предусмотрены защёлки. Их можно поддеть тонкой отвёрткой и отщелкнуть. После этого тяните полку на себя.
Откручиваются 4 самореза. 2 расположены вверху, и ещё 2 внизу. Для окручивания последних нужно открыть вещевой ящик. Теперь бардачок вынимается со своего посадочного места. Только резко не тяните, поскольку там ещё закреплён разъём подсветки бардачка.
После демонтажа бардачка открывается доступ к креплениям тросиков отопителя и тягам заслонок системы отопления салона. Они аккуратно отсоединяются. Два тросика отключаются со стороны бардачка, и ещё один около руля.
За часами или бортовым компьютером есть ещё саморезы. Чтобы добраться до них, следует снять накладку с часов, стараясь не повредить при этом пластиковую панель. Подденьте панельку снизу с помощью тонкой отвёртки, после чего извлекайте её со своего посадочного места.
Надавливая на 2 рычажка, тяните панель на себя, чтобы снять часы или бортовой компьютер.
Отключается фишка с проводами и подсветка часов или компьютера. Фишку лучше убрать внутрь торпедо.
Открутите пару саморезов для дальнейшего демонтажа панели управления отопителем.
Со стороны руля снимается обшивка рулевой колонки и замка зажигания. Один винт располагает под рулевым колесом. Для более удобного доступа следует поставить руль поперёк. Ещё одно крепление расположено снизу.
Демонтировав обшивку колонки, отключите переключатели поворотников и стеклоочистителей. Снимать с проводов не обязательно.
В нижней части приборной панели есть пластиковая шторка, которую следует вдавить внутрь, чтобы снять.
Получив доступ к ещё 2 винтам, их следует открутить. Тем самым вы практически добрались до панели управления печкой. Ещё нужно потянуть на себя и отсоединить вручную широкий разъём и один тросик отопителя.
Панель полностью снимается и проводится диагностика.

Обязательно проверьте состояние и целостность всех проводов, контактов, лампочек. Также убедитесь в механической исправности тросов, приводов и прочих компонентов блока управления. Обнаружив неисправность, устраните её.

Далее остаётся весь узел собрать в обратной последовательности.

Нельзя сказать, что блок управления печкой в случае с Opel Vectra A снимается предельно просто. Но это не самая сложная задача, если сравнивать с некоторыми другими автомобилями и моделями.

Самостоятельный ремонт отопительной системы на Opel Vectra A возможен. Причём для множества задач не требуются особые навыки, большой опыт или много свободного времени. Многое зависит от желания самого автовладельца вернуть к работоспособности печку собственными силами.

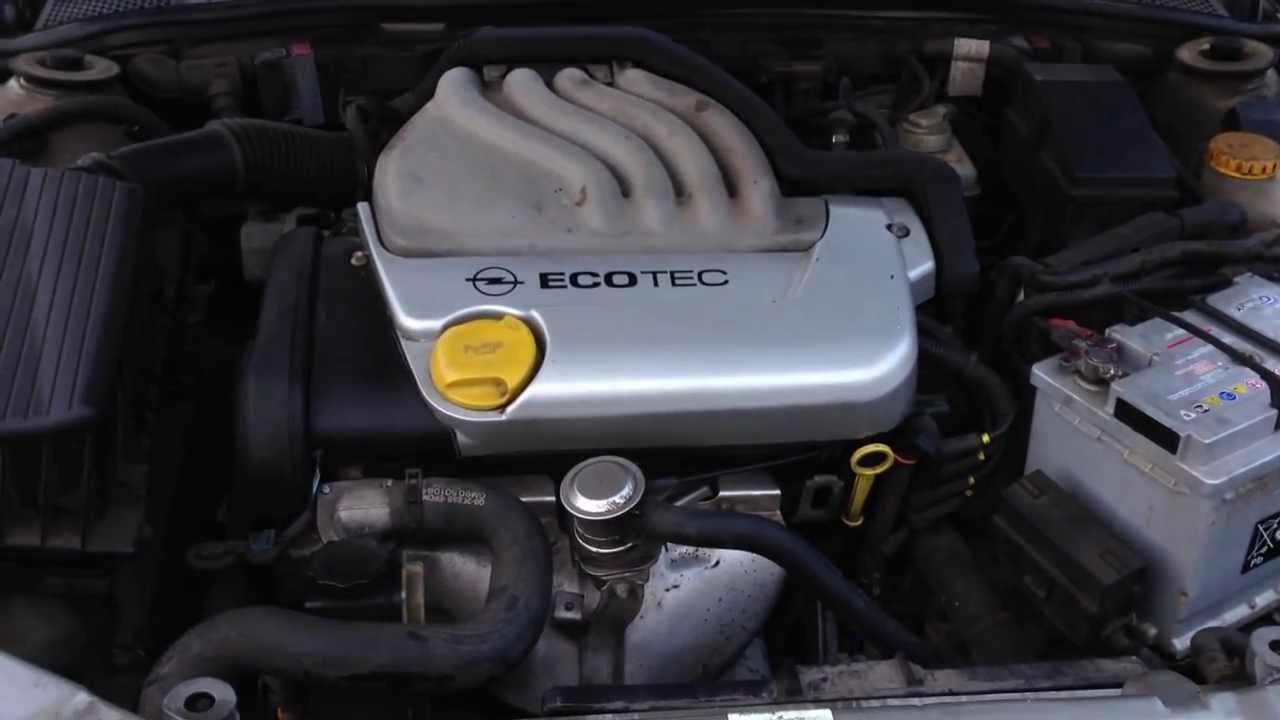

Описание двигателя

Двигатель с маркировкой X16XEL или Z16XE – линия агрегатов для марки Opel с рабочим объемом 1,6 л. Впервые выпуск силовой установки был в 1994 году, который стал заменой старой модели С16ХЕ. В новом варианте блок цилиндров остался неизменным аналогом двигателей X16SZR.

В сравнении с одновальными установками на описываемой модели использовали головку на 16 клапанов и 2 распредвала. На каждый цилиндр приходилось по 4 клапана. Начиная с 1999 года, производитель доработал сердце автомобиля, основные изменения коснулись укорочения впускного коллектора и изменения модуля зажигания.

Модель X16XEL была очень популярна и востребована в свое время, но его потенциал не раскрывался полностью в результате головки. Из-за этого концерн сделал полноценный двигатель с маркировкой X16XE. Он отличается распредвалами, увеличенными впускными каналами, а также коллекторами и модулями управления.

На машины ставились по 2 лямбды, остальные особенности не изменились, поэтому многие специалисты считают обе модели почти одинаковыми.

У всей серии двигателей ременной привод, а плановую замену ГРМ нужно проводить регулярно через 60000 км. Если этого не делать, при обрыве ремня начинается загибание клапанов и дальнейший капремонт мотора или его замена. Именно X16XEL стал основой для создания других моторов с рабочим объемом 1,4 и 1,8 л.

Технические характеристики мотора Opel C16NZ 1.6 литра

Точный объем	1598 см³
Система питания	моновпрыск
Мощность двс	75 л.с.
Крутящий момент	125 Нм
Блок цилиндров	чугунный R4
Головка блока	алюминиевая 8v
Диаметр цилиндра	79 мм
Ход поршня	81.5 мм
Степень сжатия	9.2

Особенности двс	нет
Гидрокомпенсаторы	да
Привод ГРМ	ременной
Фазорегулятор	нет
Турбонаддув	нет
Какое масло лить	3.50 литра 5W-30
Тип топлива	АИ-92
Экологический класс	ЕВРО 1
Примерный ресурс	320 000 км

Базовые характеристики и другие цифры по двигателю выложены на сайте OpelBook

FORUM Активную ветку форума с обсуждением этого силового агрегата ищите на Vectra-Club

MANUAL Онлайн-мануал по ремонту и обслуживанию Астры с таким мотором находится здесь

Замена радиатора

Процедура замены теплообменника Опель Вектра на всех версиях плюс-минус идентичная. В случае автомобилей с кондиционерами требуется только несколько дополнительных операций.

Пример замены радиатора на автомобилях с двигателями Z16XE/Z18XE. Процедура включает:

демонтаж старого радиатора;
установку новой детали.

Демонтаж начинается с отсоединения АКББ и снятия переднего бампера и крышки мотора. Без этого получить доступ к радиатору не выйдет. Следующим шагом выступает слив жидкости охлаждения.

Следующие действия:

открутите крепежные болты от нижнего держателя (саму деталь не снимают);
освободите верхние опоры (пружины);
наклоните радиатор на себя, выверните болты;
ослабьте крепежные хомуты, снимите шланги – верхний, нижний и переливной (с нижнего возможно вытекание жидкости в небольшом количестве;
вытащите разъем проводки, идущий к модулю вентилятора;
наклоните теплообменник обратно, выверните крепежные болты от нижних радиаторов;
вытащите радиатор.

Установка предполагает обратный порядок действий. На новую деталь можно установить старые компоненты, если они в порядке. После монтажа нового радиатора он заполняется жидкостью. После чего требуется проверить систему на герметичность. В случае отсутствия уверенности в собственных силах, замену всегда можно доверить специалистам сервисного центра.
