Руководство Пежо 206 ремонт и техобслуживание, эксплуатация

Модель Peugeot 206 в Англии была представлена осенью 1998 года. Изначально, модель продавалась в комплектации с бензиновыми двигателями 1.1 л (1124 см³), 1 4 л (1360 см³) и 1.6 л (1587 см³) и дизельным двигателем 1.9 л (1868 см³). Все модели поставлялись на рынок а трех- и пятидверном вариантах кузова хэтчбек. Все бензиновые двигатели являются логичным развитием предыдущей популярной серии TU, которые устанавливались на многие модели концерна Peugeot Citroen. Эти четырехцилиндровые двигатели с верхним расположением распредвала агрегатировались с различными коробками передач, которые устанавливались слева от двигателя.

В 2003 году был представлен новый 16-клапанный двигатель объемом 1.4 литра, который представлял собой новую конструкцию Дизельный двигатель объемом 2.0 литра открывает новую серию DW. В основу конструкции этого двигателя заложены надежные узлы проверенного временем двигателя XUD, который также устанавливался на многие модели концерна. Этот четырехцилиндровый двигатель с верхним распредвалом устанавливается на модели Peugeot 206 поперечно, силовой агрегат комплектуется пятиступенчатой механической коробкой передач, которая монтируется слева от двигателя.

Осенью 1999 года на модели Peugeot 206 стали устанавливать дизели 2.0 л (1997 см³) с турбонаддувом. Турбированный дизель имеет систему непосредственного впрыска топлива с высоким давлением (HDi), в конструкцию которой заложены самые современные дизельные разработки. С 2001 года предлагается также дизельный двигатель с турбонаддувом объемом 1.4 л, разработанный заново. Модели Peugeot 206 представлены также с кузовами SW (Sports Wagon) и CC (Cabriolet Coupe).

Все модели оборудованы пятиступенчатыми механическими КПП, в качестве опции предлагается установка четырехступенчатой автоматической КПП Передняя подвеска на всех моделях полностью независимая, с амортизаторами, витыми пружинами, нижними рычагами и стабилизаторами поперечной устойчивости. Задняя подвеска — полунезависимая, с торсионными штангами и продольными рычагами Для удовлетворения всем вкусам на модели Peugeot 206 устанавливается широкий набор основного и дополнительного оборудования, включая центральный замок, электрические стеклоподъемники, передние и боковые подушки безопасности, занавески безопасности. На все модели устанавливается кондиционер. Если Peugeot 206 обслуживать регулярно, в соответствии с рекомендациями завода-изготовителя этот автомобиль будет служить надежно и экономично. Компоновка подкапотного пространства хорошо продуманная, доступ к узлам и агрегатов требующим периодического Обслуживание, не вызывает затруднений.

Sagem S2000. Элементная база

Так сказать «сердцем и мозгом» ЭБУ Sagem S2000 являются следующие элементы:

  • MCU: Infineon SAK-C167CR-LM
  • FLASH: AM29F200BB
  • EEPROM: ST95080

Кстати наличие и такое расположение друг относительно друга, процессора C167xx, флэш-памяти 29F200 в корпусе TSOP-48 и еепром-памяти 95080, тоже является отличительным признаком первых Sagem S2000, для автомобилей Groupe PSA.

На просторах интернета большое количество полностью отмытых плат. Эта в хорошем разрешении, конденсатор по расположению которого мы идентифицирует ЭБУ, на месте, но отсутствует микросхема SAGEM/ALCATEL. Ниже вы можете скачать даташиты некоторых элементов:

  • HIP9011 — Микросхема канала обработки сигналов датчика детонации
  • L9823 — Выход на реле включения вентиляторов радиатора охлаждения, реле бензонасоса, реле кондиционера. Вход включения фар и стоп-сигналов.
  • L9930 — Драйвер регулятора холостого хода
  • M95080 — Микросхема памяти EEPROM
  • M29F200BB — Микросхема памяти FLASH
  • SAGEM S2000 — Микросхема обработки сигналов датчиков и управления исполнительными устройствами
  • SAK-C167CR — Микропроцессор
  • TLE4471 — Стабилизатор напряжения 5В
  • TLE6220 — Используется в качестве драйвера форсунок, клапана EVAP и других электромагнитных клапанов
  • VB029 — Драйвер катушки зажигания
  • VND10N06 — Драйвер включения главного реле. Драйвер нагревателя датчика кислорода

Есть нарисованная энтузиастами, правда не до конца, принципиальная электрическая схема блока управления. При ремонте блока пригодится.

И ещё одна фотография платы блока. По всем признакам, это один из первых PSA Sagem S2000, однако элементная база, не значительно отличается от фотографии выше.

Восточная, но не сказка: Peugeot 206 sedan

Седан 206, который дебютировал в 2005 году, стоит особняком. Во-первых, эта модель уже не европейская, она создавалась для развивающихся рынков со всеми вытекающими упрощениями в отделке и комплектациях. Во-вторых, ее производили в Иране, и качество сборки стабильностью не отличалось.

С другой стороны, в машинах для третьего мира есть своя прелесть: дорожный просвет, например, вырос со 110 мм до 165 мм, чтобы пореже цепляться за края рытвин и разломов земной коры, характерных, например, для России.

Из двигателей ему оставили только 75- и 110-сильные, потому что машина тяжелее хэтчей и практичнее. То есть предполагается, что в своем огромном 402-литровом багажнике он будет возить тяжести, которые 1,1-литровый движок в 60 сил не увезет. Под эти же цели приспособили подвеску. Она тут от универсала 206 SW.

В целом именно седан встречается на вторичке чаще всего (400+ предложений), с уверенным отрывом опережая пятидверный хэтч (380+), а тем паче универсал (9 предложений). А коль скоро детские болячки у них у всех плюс-минус одни, то говорить о них можно с оглядкой главным образом на седан.

Также читайте: Peugeot 407: полный разбор французской акулы

Предохранители и реле под капотом

Основной блок находится в моторном отсеке с левой стороны.

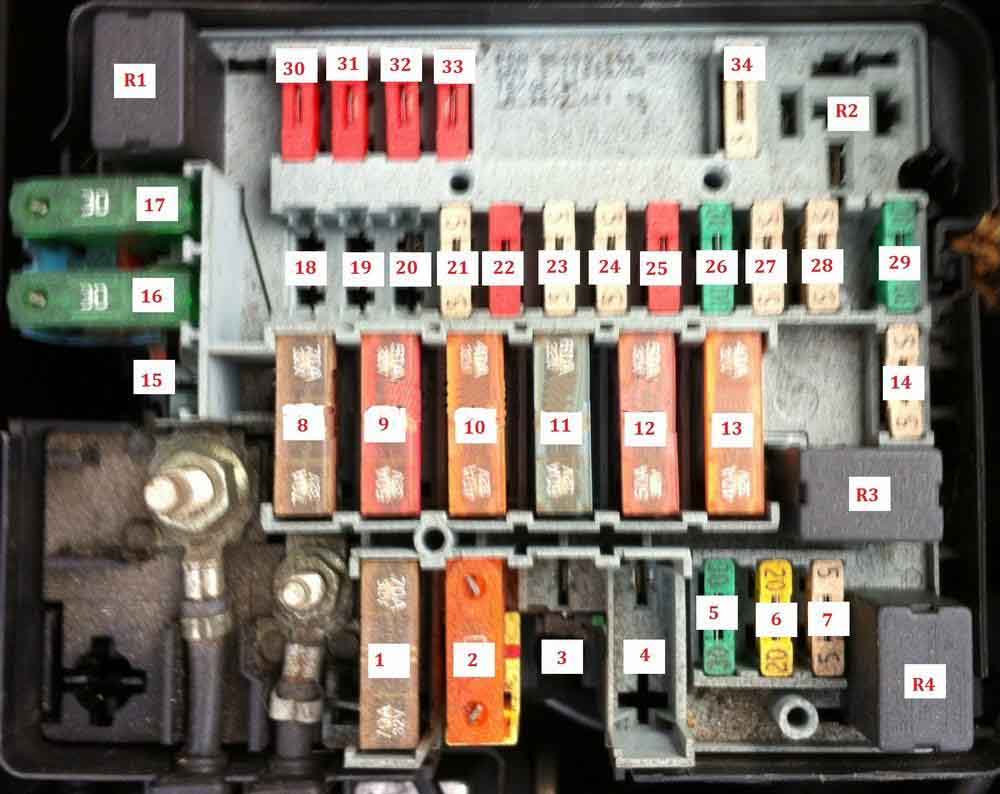

Вариант 1 (до 2002 г.в.)

Фото-схема

Описание

R1 Реле противотуманных фар
R2 Реле насоса воздуха (AIR)
R3 Реле управления двигателем
R4 Реле звукового сигнала
F1 (70A) Многофункциональный модуль управления
F2 (40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя
F3 (70A) Подогреватель охлаждающей жидкости двигателя-HDi
F4
F5 (20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари
F6 (5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений
F7 (5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током)
F8 (70A) Блок предохранителей
F9 (50A) Многофункциональный модуль управления
F10 (40A) Переключатель света
F11 (60A) Блок предохранителей
F12 (50A) переключатель зажигания
F13 (40A) переключатель зажигания
F14 (5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар
F15
F16 (30A) Антиблокировочная система (ABS)
F17 (30A) Антиблокировочная система (ABS)
F18 (20A) Омыватели фар — некоторые модели
F19
F20 (15A) Топливный подогреватель-HDi некоторые модели
F21 (5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ
F22 (10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели
F23 (5A) Антиблокировочная система (ABS)
F24 (5A) Управление двигателем, реле таймера свечи накаливания
F25 (10A) Топливный насос, переключатель инерционного отключения топлива (IFS)
F26 (10A / 30A) Управление двигателем, топливный насос
F27 (5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT)
F28 (5A) Нагреватель корпуса дроссельной заслонки
F29 (20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR)
F30 (10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой
F31 (10A) Передняя противотуманная фара слева
F32 (10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS)
F33 (10A) Автоматическая коробка передач (AT)
F34 (5A / 15A) Управление двигателем

Вариант 2 (с 2002 г.в.)

В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.

Таблица с обозначением

1 10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя
2 15А Электромагнитный клапан абсорбера, топливный насос
3 10А Компьютер АБС
4 10А Компьютер автоматической коробки передач, компьютер двигателя
5 Не используется
7 20А Насос омывателя фар
8 20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя
9 15АЛевая фара ближнего света
10 15А Правая фара ближнего света
11 10А Левая фара дальнего света
12 15А Правая фара дальнего света
13 15А Звуковые сигналы
14 10А Насосы омывателей ветрового и заднего стекол
15 30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки
16 30А Реле компрессора
17 30А Максимальная и малая скорости работы стеклоочистителя
18 40А Электровентилятор системы отопления и вентиляции

Некоторые реле находятся внутри блока.


Реле бензонасоса

Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.

Макси предохранители

Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.

Описание

  • (20A) Реле вентилятора системы охлаждения
  • (70A) Модуль управления ABS
  • (30A) Модуль управления ABS
  • (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
  • (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
  • (30A) Насос гидроусилителя рулевого управления
  • (30A) Включатель зажигания
  • (30A) Выходной усилитель аудиоустройства

Общие сведения

Рис. 1.112. Моторный отсек (бензиновый двигатель 1,1 и 1,4 л): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина Рис. 1.113. Моторный отсек (бензиновый двигатель 1,6 л 16V): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина

Рис. 1.114. Моторный отсек (бензиновый двигатель 2,0 л 16V): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина

Рис. 1.115. Моторный отсек (дизельный двигатель 1,4 л HDI): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — топливоподкачивающий насос; 4 — воздушный фильтр; 5 — горловина бачка тормозной жидкости; 6 — аккумуляторная батарея; 7 — расширительный бачок системы охлаждения; 8 — масляный щуп; 9 — маслоналивная горловина

Рис. 1.116. Моторный отсек (дизельный двигатель 1,9 л): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина

Рис. 1.117. Моторный отсек (дизельный двигатель 2,0 л, HDI): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина

Данный раздел составлен на основе требований по обслуживанию, предъявляемых предприятием — изготовителем автомобиля, и направлен на то, чтобы помочь владельцу автомобиля грамотно обслуживать его и поддерживать в исправном состоянии. При обращении к тому или другому механизму или узлу для проведения работ по ТО необходимо ознакомиться с разделами, посвященными его конструкции, и правилами снятия и установки на автомобиль, изложенными в настоящем руководстве. Это повысит качество проводимых работ и сэкономит время на проведение ТО. Агрегаты, расположенные в моторном отсеке, приведены на рис. 1.112 ,1.113, 1.114, 1.115, 1.116, 1.117.

Источник

Предохранители и реле под капотом

Основной блок находится в моторном отсеке с левой стороны.

Вариант 1 (до 2002 г.в.)

Фото-схема

Описание

R1 Реле противотуманных фар
R2 Реле насоса воздуха (AIR)
R3 Реле управления двигателем
R4 Реле звукового сигнала
F1 (70A) Многофункциональный модуль управления
F2 (40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя
F3 (70A) Подогреватель охлаждающей жидкости двигателя-HDi
F4
F5 (20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари
F6 (5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений
F7 (5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током)
F8 (70A) Блок предохранителей
F9 (50A) Многофункциональный модуль управления
F10 (40A) Переключатель света
F11 (60A) Блок предохранителей
F12 (50A) переключатель зажигания
F13 (40A) переключатель зажигания
F14 (5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар
F15
F16 (30A) Антиблокировочная система (ABS)
F17 (30A) Антиблокировочная система (ABS)
F18 (20A) Омыватели фар — некоторые модели
F19
F20 (15A) Топливный подогреватель-HDi некоторые модели
F21 (5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ
F22 (10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели
F23 (5A) Антиблокировочная система (ABS)
F24 (5A) Управление двигателем, реле таймера свечи накаливания
F25 (10A) Топливный насос, переключатель инерционного отключения топлива (IFS)
F26 (10A / 30A) Управление двигателем, топливный насос
F27 (5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT)
F28 (5A) Нагреватель корпуса дроссельной заслонки
F29 (20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR)
F30 (10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой
F31 (10A) Передняя противотуманная фара слева
F32 (10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS)
F33 (10A) Автоматическая коробка передач (AT)
F34 (5A / 15A) Управление двигателем

Вариант 2 (с 2002 г.в.)

В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.

Таблица с обозначением

1 10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя
2 15А Электромагнитный клапан абсорбера, топливный насос
3 10А Компьютер АБС
4 10А Компьютер автоматической коробки передач, компьютер двигателя
5 Не используется
7 20А Насос омывателя фар
8 20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя
9 15АЛевая фара ближнего света
10 15А Правая фара ближнего света
11 10А Левая фара дальнего света
12 15А Правая фара дальнего света
13 15А Звуковые сигналы
14 10А Насосы омывателей ветрового и заднего стекол
15 30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки
16 30А Реле компрессора
17 30А Максимальная и малая скорости работы стеклоочистителя
18 40А Электровентилятор системы отопления и вентиляции

Некоторые реле находятся внутри блока.


Реле бензонасоса

Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.

Макси предохранители

Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.

Описание

  • (20A) Реле вентилятора системы охлаждения
  • (70A) Модуль управления ABS
  • (30A) Модуль управления ABS
  • (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
  • (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
  • (30A) Насос гидроусилителя рулевого управления
  • (30A) Включатель зажигания
  • (30A) Выходной усилитель аудиоустройства

Sagem S2000. Идентификация

ЭБУ, с которого мы начнём, Sagem S2000, устанавливался на автомобили Citroen и Peugeot:

  • Citroen Berlingo M49 2000-2001 с двигателем KFW TU3JP
  • Citroen C5 I 2001-2004 VAN с двигателем 6FZ EW7J4
  • Citroen Saxo II 2000-2003 с двигателем KFW TU3JP
  • Citroen Xsara II 2000-2006 с двигателем KFW TU3JP
  • Peugeot 106 1996-2004 с двигателем KFW TU3JP
  • Peugeot 206 2001-. с двигателем KFW TU3JP
  • Peugeot 306 1998-2003 с двигателем KFW TU3JP
  • Peugeot 307 2001-2005 VAN с двигателем KFW TU3JP
  • Peugeot 406 1997-2003 с двигателем 6FZ EW7J4
  • Peugeot Partner M49 1996-2002 с двигателем KFW TU3JP

Внешние признаки Sagem S2000

Глядя на этот тип ЭБУ Sagem и его стикеры (наклейки), нужно обратить внимание на номер HOM: S2000-2B — вместо «2B» может быть любое цифро-буквенное значение, а «S2000» говорит о том, что блок относится к самому первому типу этих блоков. В технической документации PSA их так и называют Sagem S2000 (иногда можно встретить обозначение Sagem S2000P)

Три разъёма этого ЭБУ, содержат 84 контакта, в три ряда — 24х36х24. Верхний ряд контактов (A4. H4, A1. M1 и A1. H1) отсутствует. Это отличительная черта ЭБУ автомобилей, которые оснащены дроссельной заслонкой с механическим приводом (педаль газа и дроссель соединены тросиком).

Если открутить заднюю крышку ЭБУ, можно увидеть полностью залитую компаундом, плату. Из компаунда будет выступать электролитический конденсатор. Так вот на первых блоках Sagem S2000, он расположен там, где показано на фотографии выше.

Купе-кабриолет

Купе-кабриолет Peugeot 206 CC производился с конца 2000 до 2007 года. За это время было реализовано 360 000 шт., благодаря чему Peugeot 206 CC стал лидером в своем классе. Около 100 000 экземпляров было продано только на рынке Германии в 2005 году, а доля Peugeot 206 СС в этой стране достигла 40 % продаж модели Peugeot 206.

Объём багажника составляет 175 л (в конфигурации кабриолет) и 400 л в конфигурации купе. Электрический механизм трансформирует купе в кабриолет и наоборот за 20 с. Особенностью багажника Peugeot 206 CC является наличие матерчатой шторки, если не откинуть которую, электропривод складывания жёсткого верха не будет действовать. Таким образом реализована защита от контакта элементов складной крыши и содержимого багажного отделения. На рынок России модель поставлялась с мотором 1,6 л 110 л.с. с 5-МКПП или 4-АКПП системы Porsche Tip-Tronic, а также с мотором 2,0 л с 5-МКПП.

Заказ и доставка

Огромное количество типов охлаждающих жидкостей всегда имеются у нас в наличии на складе в Москве. Цены на все антифризы для иностранных автомобилей, а также на тосол для отечественного автопарка у нас более чем доступны.

Купленную охлаждающую жидкость и другие запчасти можно получить по почте, курьером или самостоятельно забрать в фирменном магазине по адресу: ул. Кетчерская, д. 13

Двигатель
без конфигурации
1.0 i
1.1 i (TU1JP)
1.4 HDi 70
1.4 i 16v 90
1.4 i 75 (TU3A)
1.4 i 75 (TU3JP)
1.6 HDi 110
1.6 HDi 110 сажевый фильтр (FAP) (DV6TED4)
1.6 i 16v 110 (TU5JP4)
1.6 i 90
1.9 D
1.9 D 71 (DW8B)
2.0 HDi 90
2.0 i 16v 138
2.0 i 16v 180
1.6 i 16v (TU5JP4G)
1.4 i (TU3AF)
3-дверный седан
без конфигурации
1.0 i
1.1 i (TU1JP)
1.4 HDi 70
1.4 i 16v 90
1.4 i 75 (TU3A)
1.4 i 75 (TU3JP)
1.6 HDi 110
1.6 HDi 110 сажевый фильтр (FAP) (DV6TED4)
1.6 i 16v 110 (TU5JP4)
1.6 i 90
1.9 D
1.9 D 71 (DW8B)
2.0 HDi 90
2.0 i 16v 138
2.0 i 16v 180
3-дверный седан для предприятий
без конфигурации
1.1 i (TU1JP)
1.4 HDi 70
1.4 i 75 (TU3JP)
1.6 HDi 110
1.6 HDi 110 сажевый фильтр (FAP) (DV6TED4)
1.9 D
1.9 D 71 (DW8B)
2.0 HDi 90
4-дверный седан
без конфигурации
1.4 HDi 70
1.4 i 75 (TU3A)
1.6 i 16v (TU5JP4G)
1.6 i 16v 110 (TU5JP4)
5-дверный седан
без конфигурации
1.0 i
1.1 i (TU1JP)
1.4 HDi 70
1.4 i (TU3AF)
1.4 i 16v 90
1.4 i 75 (TU3A)
1.4 i 75 (TU3JP)
1.6 HDi 110
1.6 HDi 110 сажевый фильтр (FAP) (DV6TED4)
1.6 i 16v 110 (TU5JP4)
1.6 i 90
1.9 D
1.9 D 71 (DW8B)
2.0 HDi 90
5-дверный седан для предприятий
без конфигурации
1.4 HDi 70
1.9 D
1.9 D 71 (DW8B)
5-дверный универсал
без конфигурации
1.1 i (TU1JP)
1.4 HDi 70
1.4 i 16v 90
1.4 i 75 (TU3A)
1.4 i 75 (TU3JP)
1.6 HDi 110
1.6 HDi 110 сажевый фильтр (FAP) (DV6TED4)
1.6 i 16v 110 (TU5JP4)
2.0 HDi 90
2.0 i 16v 138
купе-кабриолет – 2 двери
без конфигурации
1.6 HDi 110 сажевый фильтр (FAP) (DV6TED4)
1.6 i 16v 110 (TU5JP4)
1.6 i 90
2.0 i 16v 138
206+ (t3e)
без конфигурации
1.1 i 60 (TU1A)
1.1 i 60 (TU1AE5)
1.4 HDi
1.4 HDi 70
1.4 i (TU3AE5)
1.4 i 75 (TU3A)
1.6 i 16v 110 (TU5JP4)
3-дверный седан
без конфигурации
1.1 i 60 (TU1A)
1.1 i 60 (TU1AE5)
1.4 HDi
1.4 HDi 70
1.4 i (TU3AE5)
1.4 i 75 (TU3A)
3-дверный седан для предприятий
без конфигурации
1.4 HDi
1.4 HDi 70
4-дверный седан
без конфигурации
1.6 i 16v 110 (TU5JP4)
5-дверный седан
без конфигурации
1.1 i 60 (TU1A)
1.1 i 60 (TU1AE5)
1.4 HDi
1.4 HDi 70
1.4 i (TU3AE5)
1.4 i 75 (TU3A)

Все марки

Точки подключения автосигнализации на Peugeot 106 (июнь 1998)

Цепь
Полярность
Подключение

+12B
Положительная
Необходимо подключиться к красно-белому проводу сечением 4 мм2 в жгуте общей проводки подачи питания на блоке предохранителей.

Зажигание
Положительная
Необходимо подключиться к оранжевому проводу сечением 4 мм2, идущему от двухпроводного серого разъема, который находится около замка зажигания.

Указатели поворота
Положительная
Для управления указателями поворота необходимо подключиться к зеленому проводу сечением 1 мм2, имеющему маркировку №2343, и красному проводу сечением 1 мм2, имеющему маркировку №2333, в жгуте проводов, идущем к задней части автомобиля под отделкой пола со стороны водителя.

Окно двери водителя
Положительный импульс
Для закрывания окна двери водителя перережьте серый провод сечением 1 мм2, маркированный 604, и сделайте соответствующие соединения.

Окно двери пассажира
Положительный импульс
Для закрывания окна двери пассажира перережьте серый провод сечением 1 мм2, маркированный 608, и сделайте соответствующие соединения. Данные соединения должны выполняться прямо в жгуте проводов, идущих от соответствующих переключателей, которые находятся в центральной консоли.

Центральный замок
Отрицательный импульс
Для запирания и отпирания дверей необходимо подключиться к серому проводу отпирания сечением 0,5 мм2, маркированному №623, и коричневому проводу запирания сечением 0,5 мм2, маркированному №626, в жгуте, выходящем из двери водителя.

Бензонасос
Положительная
Для блокировки бензонасоса перережьте белый провод сечением 1,5 мм2, маркированный №121, входящий в жгут проводов, идущий к задней части автомобиля под отделкой пола со стороны водителя, и сделайте соответствующие соединения.

Топливный насос (бензин/дизель)
Положительная
Для блокировки топливного насоса перережьте серый провод сечением 1,5 мм2, маркированный №120, который идет от трехпроводного черного разъема, соединенного с инерционным переключателем, находящимся в отсеке двигателя, и сделайте соответствующие соединения.

Стартер
Положительная
Для блокировки стартера перережьте синий провод сечением 4 мм2, идущий от двухпроводного черного разъема, расположенного около замка зажигания, и сделайте соответствующие соединения.

Концевик капота
отрицательная
Установите дополнительный выключатель на декоративной решетки, в которой установлены фары автомобиля, около резинового амортизатора капота со стороны пассажира.

Концевик двери
отрицательная
Необходимо подключиться к красному проводу сечением 0,75 мм2, маркированному №300, в жгуте проводов, проходящем позади «стойки А» со стороны водителя.

Концевик багажника
отрицательная
Необходимо подключиться к голубому проводу сечением 0,5 мм2, маркированному №319, идущему от двухпроводного разъема лампы освещения багажника.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Ваше авто 007
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
