10.1 Прокачка гидросистемы тормозов
Прокачка гидросистемы тормозов
Тормозная жидкость ядовита. Промойте обильным количеством холодной проточной воды части тела, на которые попала жидкость, и немедленно обратитесь за медицинской помощью, если жидкость попала в полость рта или в глаза. Некоторые типы тормозной жидкости огнеопасны и могут воспламеняться при контакте с горячими компонентами. Примите соответствующие меры пожарной безопасности. Тормозная жидкость агрессивна к окраске и пластикам — при попадании ее на такие поверхности немедленно смойте жидкость обильным количеством воды. Кроме того, жидкость гигроскопична (поглощает влагу из воздуха) — старая жидкость может быть загрязнена водой и непригодна для использования. При доливании жидкости в систему или ее замене используйте рекомендованный тип жидкости, наливая ее из только что открытого герметичного контейнера.
МОДЕЛИ, НЕ ОБОРУДОВАННЫЕ ABS
Правильное функционирование тормозной гидросистемы возможно только если ее компоненты свободны от воздуха. Чтобы удалить воздух из системы, прокачайте ее. В течение процедуры прокачки добавляйте только чистую, свежую тормозную жидкость указанного в Спецификациях типа. Никогда не используйте жидкость повторно. Если есть какие-либо сомнения относительно типа жидкости, залитой в систему, промойте систему чистой жидкостью и замените все уплотнения. Если в главном цилиндре упал уровень тормозной жидкости, найдите и устраните причину утечки, прежде чем продолжать работу. Припаркуйте автомобиль на ровном месте (не под уклон), выключите зажигание и выберите 1-ю передачу или задний ход. Заблокируйте колеса и освободите ручной тормоз. Убедитесь, что все трубки и шланги прикреплены надежно, соединительные муфты зажаты, а штуцеры прокачки закрыты. Снимите пылезащитные колпачки и счистите с штуцеров прокачки грязь. Отверните крышку резервуара тормозной гидросистемы и доведите уровень жидкости до линии “МАХ”. Наживите крышку и не забудьте поддерживать уровень жидкости выше линии “MIN” на протяжении всей процедуры, иначе воздух вновь попадет в систему. В продаже имеется целый ряд приспособлений для прокачки тормозной системы одним человеком. Рекомендуется использовать один из таких комплектов, поскольку они значительно упрощают работу, а также уменьшают риск обратного затягивания в систему вышедших из нее воздуха и жидкости. Если такое приспособление не доступно, примените основной метод прокачки (для двух человек), подробно описанный ниже. Если используется приспособление, подготовьте автомобиль как описано выше и следуйте инструкциям изготовителя комплекта. Процедура может значительно меняться в зависимости от типа используемого приспособления, основной ее ход также описан ниже. Какой бы метод не использовался, соблюдайте правильную последовательность прокачки.
Если были разъединены или сняты компоненты только одного из контуров (например суппорт или рабочий тормозной цилиндр), в прокачке нуждается лишь этот контур. Если прокачке подлежит вся система, действуйте в следующей последовательности: a) Задний правый тормозной механизм. b) Передний левый тормозной механизм. с) Задний левый тормозной механизм. d) Передний правый тормозной механизм.
Прокачка — основной метод (для двух человек)
Самостоятельная проверка, замена и ремонт датчиков ABS
Диагностику АБС следует начать с проверки датчиков числа оборотов. Чтобы добраться до них, следует снять колесо, суппорт и тормозной диск. Датчик крепится к ступице двумя или одним болтом, открутить их можно с помощью шестигранника. Перед началом демонтажа обработайте всё средством WD-40.
Диагностику АБС следует начать с проверки датчиков числа оборотов
Сняв датчик АБС, отсоедините разъём (он находится в верхней части крыла). Прежде чем проверять датчик, убедитесь в целостности проводов. Если есть повреждения, то можно заменить провода
В этом случае важно, чтобы длина проводов осталась прежней, а электрическое сопротивление датчика не изменилось. Если вы не совсем понимаете, о чём речь, то лучше обратиться к специалисту по радиоэлектронике
Рабочий датчик должен иметь сопротивление в пределах 0,9–1,3 кОм.
Замена тормозных трубопроводов
В тормозной системе в качестве жестких связей применяются покрытые пластмассой трубопроводы. Связь с передними и задними колесами осуществляется гибкими шлангами. Для замены трубопроводов и шлангов необходим определенный опыт.
При работе с трубопроводами необходимо следить за тем, чтобы не повредить пластмассового покрытия. Трубопроводы поставляются, как правило, без концевой арматуры
При замене трубопроводов необходимо обратить внимание на диаметр присоединительной резьбы. Наденьте на трубу штуцер и развальцуйте конец трубы
Обратите внимание на исполнение развальцованного конца.
При изгибании трубы используйте старую трубу в качестве образца.
Порядок выполнения
1. Поднимите и установите автомобиль на подставки. 2. Слегка нажмите на педаль тормоза и прижмите ее. Для этого вставьте между сиденьем и педалью деревянный брусок, придвинув и отодвинув сиденье. Это исключает вытекание жидкости из резервуара и попадание в систему воздуха после отсоединения трубопровода 3. Отверните накидную гайку и отсоедините трубопровод. 4. Если необходимо, закройте пробкой присоединение в направлении главного тормозного цилиндра. 5. Новый трубопровод проложите по трассе старого. Накидную гайку М12 затяните моментом 15 Нм, М10 моментом 20 Нм.
Не прокладывайте тормозные трубопроводы между электрическими проводами. Это может привести к перетиранию и выходу из строя либо трубопровода, либо электрического провода. Расстояние между тормозными трубопроводами и электрическими проводами должно быть не менее 25 мм.
6. Удалите воздух из гидросистемы, обратитесь к Разделу Удаление воздуха из тормозной системы
Внимание, проверьте надежность: a) Закреплены ли тормозные шланги? b) Закреплен ли тормозной шланг в держателе? c) Затянут ли штуцер удаления воздуха? d) Достаточно ли тормозной жидкости в резервуаре? e) На работающем двигателе проверьте герметичность системы. Для этого нажмите на педаль тормоза усилием 200 — 300 Н (20 — 30 кг) и держите ее в течение 10 с
Усилие давления педали тормоза на ногу не должно ослабевать. f) Проверьте все соединения на герметичность.
Тормозную жидкость необходимо утилизировать специальным образом.
Замена тормозных магистралей на BMW E39 Замена задних тормозных шлангов на BMW e39 ЗАМЕНА передних тормозных колодок и дисков в BMW e39 Обслуживание тормозов BMW e39
Проблема: не работает печка БМВ Е39 (плохо греет, дует холодным или не дует вообще)
Проблема: не работает печка БМВ Е39 (плохо греет, дует холодным или не дует вообще)
Не греет печка, что делать основные причины. Просто о сложном
Разберем каждый из таких элементов. Главный симптом поломанной детали — быстрая разрядка аккумуляторной батареи. Радиатор печки Такой радиатор — это теплообменник, в котором происходят все описанные выше процессы.
В этих случаях обычно применяются герметики, наличие которых может привести к закупорке сот радиатора. В итоге мотор прогревается гораздо дольше, идет перерасход топлива, а в салоне автомобиля долго не становится тепло. Воздух препятствует нормальной циркуляции, что является причиной плохой работы отопителя.
Разберём причины, по которым не работает печка BMW E39 или плохо греет. Этот узел достаточно надежен, однако интенсивная эксплуатация может привести к преждевременному износу щеток.
Узлы и причины неисправности печки BMW E39
Устранения неисправности — проверка соединения на клемах, диагностика состояния щеток электродвигателя помпы. На некоторых помпах встречается пластмассовая крыльчатка, которая может разрушиться в процессе эксплуатации.
Кстати, при разрушении этого узла клапаны могут зафиксироваться в любом положении. Завоздушивание системы Замена антифриза в БМВ Иногда в систему охлаждения попадает воздух например, при замене охладительной жидкости. Воздух препятствует нормальной циркуляции, что является причиной плохой работы отопителя.
Устранение неисправности — иногда бывает достаточно на работающем прогретом моторе чтобы открылся термостат понажимать шланги, таким образом выгоняя воздух из системы. Если эта процедура не помогла, тогда можно поставить автомобиль, передком вверх заехав на эстакаду или на крутой уклон.
Основной признак выхода из строя этого узла — это разрядка аккумулятора за короткий период. Устранение неисправности — замена резистора ремонту не подлежит. В этой статье перечислены основные узлы, поломка которых ведёт к нарушению обогрева салона.
Они относятся к системе климат-контроля автомобиля. На моделях BMW E39 устанавливаются и кондиционеры, которые также выходят из строя, но это уже другая тема. Почему не работает печка БМВ Е39 Следует сразу отметить надежность и практичность этих автомобилей, что также касается всех установленных в них функциональных узлов.
Но даже самый качественный продукт рано или поздно ломается, и наступает момент, когда прекращает нормально работать и печка, доставляя ряд неудобств хозяину авто. В силу того, что состоит она из множества элементов и имеет довольно непростую конструкцию, число возможных причин, по которым печка БМВ Е39 не греет, возрастает. Разберем каждый из таких элементов.
BMW e34 Дует холодный воздух.
https://youtube.com/watch?v=OfsRab6NFcw

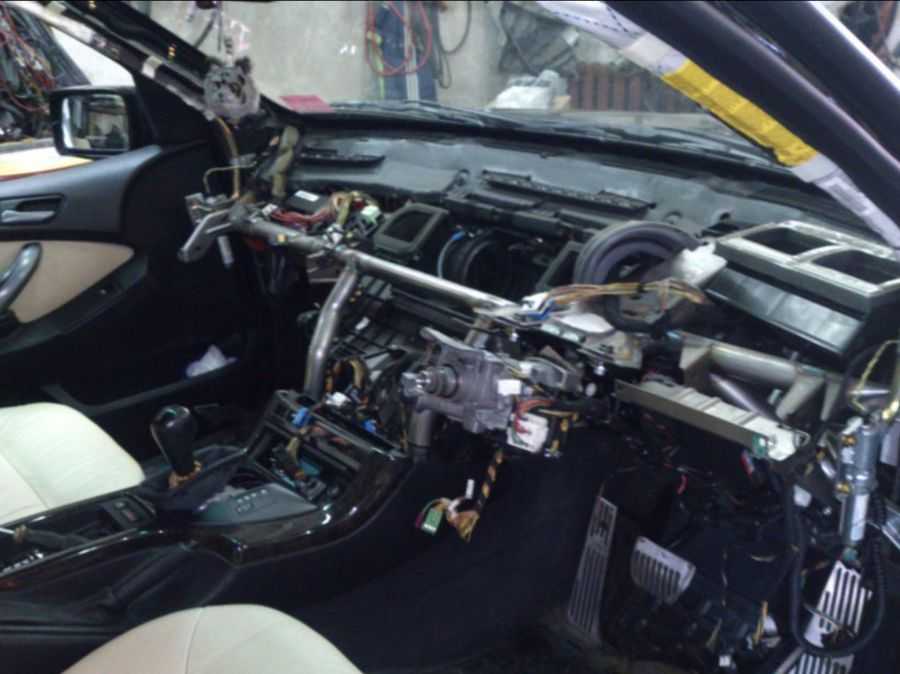

Радиатор печки Такой радиатор — это теплообменник, в котором происходят все описанные выше процессы. Рабочая жидкость циркулирует, нагреваясь от двигателя, и посредством воздуха отдает полученное тепло в салон.
В ходе эксплуатации на внутренних поверхностях радиатора образуется налет, и КПД работы печки неизбежно снижается. В основную группу риска здесь попадают автомобили, в которых ремонту подвергались давшие течь радиаторы двигателя и отопителя.
В этих случаях обычно применяются герметики, наличие которых может привести к закупорке сот радиатора.
Другие темы раздела «Технические вопросы»
Путь устранения неисправности лежит в ремонте чистке или замене радиатора. Термостат Нередко термостат попросту заклинивает, и он перестает закрываться. В этом случае циркуляция рабочей жидкости осуществляется по большому кругу. В итоге мотор прогревается гораздо дольше, идет перерасход топлива, а в салоне автомобиля долго не становится тепло.
Термостат может заклинить и в закрытом положении. В этом случае в салоне не будет проблем с теплом, но такой сбой поставит двигатель под угрозу перегрева. Практика автосервисов знает множество примеров с закипанием мотора, когда причиной капитальных затрат вследствие коробления головки цилиндров, заклинивания поршней и т.
Деталь нельзя отремонтировать, поэтому правильно будет купить другой термостат. Помпа Система оснащена двумя помпами. Одна из них обеспечивает процесс циркуляции рабочей жидкости, а вторая выполняет функцию резервной, активируясь в том случае, если мотор продолжительное время работает в режиме холостых оборотов и не получает достаточной степени охлаждения.
Когда резервная помпа перестает функционировать, печка БМВ Е39 тоже не греет, источая прохладный воздух.
голоса
Рейтинг статьи
Замена тормозной жидкости в BMW E90
Для проведения работ потребуется следующее оборудование:
- Накидной ключ, чтобы снять штуцер удаления воздуха;
- Прозрачный шланг из пластмассы диаметром 6 мм, а также емкость, куда будет стекать отработанная тормозная жидкость;
- Около одного литра новой тормозной жидкости.
При использовании тормозной жидкости необходимо соблюдать установленные правила безопасности.
Удаление воздуха из системы BMW E90 обычно производится в условиях СТО, при помощи особого устройства, подающего ее в систему под давлением 2 бар. Такую операцию можно провести и самим, для этого помощник должен нажать несколько раз на педаль тормоза, чтобы из системы вышел лишний воздух.
Вначале удалить воздух нужно из заднего правого суппорта, затем из заднего левого, переднего правого и переднего левого. В процессе проведения работы необходимо следить за тем, чтобы объем жидкости не опускался ниже требуемого уровня, и доливать ее при необходимости.
После того, как крышка резервуара будет закрыта, следует проверять крепление шлангов тормозной системы, затянутость штуцеров для выпуска воздуха, а также герметичность (при работающем двигателе).
Проверка вакуумного усилителя тормоза BMW 5 (E39)
Проверка вакуумного усилителя тормоза
Если для достижения необходимого тормозного усилия приходится прилагать значительное усилие к педали тормоза, необходимо проверить вакуумный усилитель тормоза.
1. Нажмите педаль тормоза при неработающем двигателе не менее 10 раз. Затем, не отпуская педали, запустите двигатель. При этом давление педали тормоза под усилием ноги должно ослабевать. В этом случае вакуумный усилитель исправен. 2. В противном случае отсоедините вакуумный шланг от усилителя и запустите двигатель. Приложите палец к концу вакуумного шланга и проверьте, есть ли вакуум. 3. Если вакуума нет: Проверьте герметичность вакуумного шланга и наличие повреждений. При необходимости замените. Затяните все хомуты. 4. Дизельный двигатель: Отсоедините вакуумный шланг от вакуумного насоса и проверьте пальцем наличие вакуума. 5. Если вакуум есть: Измерьте значение вакуума. При необходимости замените вакуумный усилитель (работа СТО).
Блоки реле и предохранители в салоне бмв е39
Блок предохранителей в бардачке
Он находится в вещевым ящиком (либо его называют бардачком). Что бы получить к нему доступ, надо открыть бардачок и повернуть крепления.
И сам блок опустится в низ. Выглядеть он будет примерно так.
- Пинцет для предохранителей
- Ваша актуальная схема по предохранителям (обычно на немецком языке)
- Запасные предохранители (могут и не быть ;- ).
Обозначение
| № | Расшифровка |
| 1 | 30А Стеклоочиститель |
| 2 | 30А Системы омывания стекол и фар |
| 3 | 15А Звуковой сигнал |
| 4 | 20А внутреннее освещение, освещение багажного отсека, система омывания стекол |
| 5 | 20А Электродвигатель сдвигаемой / поднимаемой панели крыши |
| 6 | 30А Электрический стеклоподъемник, система центрального запирания |
| 7 | 20А Дополнительный вентилятор, прикуриватель. |
| 8 | 25А Система ASC (автоматическая система контроля устойчивости) |
| 9 | 15А Обогреваемые форсунки омывания стекол, система кондиционирования |
| 10 | 30А Электропривод регулировки положения сиденья пассажира рядом с водителем |
| 11 | 8А Система servotronic |
| 12 | 5А |
| 13 | 30А Электропривод регулировки положения рулевой колонки, сиденья водителя |
| 14 | 5А Управление двигателем, противоугонная система |
| 15 | 8А Диагностический разъем, управление двигателем, противоугонная система |
| 16 | 5А Модуль системы освещения |
| 17 | 10А Система ABS автомобиля с дизельным двигателем, система ASC, топливный насос |
| 18 | 5А Щиток приборов |
| 19 | 5А Система EDC электронная система контроля жесткости подвески), система PDC (система контроля дистанции при парковке) |
| 20 | 8А Обогреваемое заднее стекло, системы отопления, кондиционирования, дополнительный вентилятор |
| 21 | 5А Электропривод регулировки положения сиденья водителя, зеркало с затемнением, система открывания гаражной двери |
| 22 | 30А Дополнительный вентилятор |
| 23 | 10А Система отопления, стояночная система отопления |
| 24 | 5А Освещение указателя позиции рычага выбора режима работы, щитка приборов |
| 25 | 8А Многофункциональный дисплей (MID) |
| 26 | 5А Стеклоочиститель |
| 27 | 30А Электрический стекло подъемник, система центрального закрытия |
| 28 | 30А Вентилятор системы отопления система кондиционирования |
| 28 | 30А Электропривод регулировки положения наружного зеркала, электрический стекло подъемник, система центрального закрытия |
| 30 | 25А Система ABS автомобиля с дизельным двигателем, система ABS автомобиля с бензиновым двигателем |
| 31 | 10А Система ABS автомобиля с бензиновым двигателем, система ASC, топливный насос |
| 32 | 15А Система обогрева сиденья |
| 33 | — |
| 34 | 10А Система обогрева рулевого колеса |
| 35 | — |
| 36 | — |
| 37 | 5А |
| 38 | 5А Освещение указателя позиции рычага выбора режима работы, диагностический разъем, звуковой сигнал |
| 39 | 8А Система надувной подушки безопасности, освещение откидываемого зеркала |
| 40 | 5А Щиток приборов |
| 41 | 5А Система надувной подушки безопасности, сигнал торможения, система поддержания постоянной скорости, модуль системы освещения |
| 42 | 5А |
| 43 | 5А Бортовой монитор, радио, телефон, насос омывателя заднего стекла, стекло очиститель заднего стекла |
| 44 | 5А Многофункциональное рулевое колесо, дисплей , радио, телефон |
| 45 | 8А Электропривод сматывающейся шторки заднего оконного стекла |
Обозначение на русском
Блок реле за основным блоком
Находится в специальном белом пластиковом коробе. Для доступа надо снимать сам бардачок.
Общий вид разобранного вещевого ящика
Схема
Таблица с расшифровка
| 1 | Реле 2 электродвигателя вентилятора конденсатора кондиционера (^03/98) |
| 2 | Реле насоса омывателя фар |
| 3 | |
| 4 | Реле стартера |
| 5 | Реле электропривода сиденья/ реле регулятора рулевой колонки |
| 6 | Реле электродвигателя вентилятора отопителя |
| F75 | (50A) Электродвигатель вентилятора конденсатора кондиционера, электродвигатель вентилятора системы охлаждения |
| F76 | (40А) Блок управления электродвигателем вентилятора кондиционера/отопителя |
Блок с плавкими предохранителями
Находится под пассажирским сиденьем, около порога. Для доступа надо поднять обшивку салона.
Фото – схема
Описание
| F107 | 50A Реле насоса впрыска вторичного воздуха (AIR) |
| F108 | 50A Модуль управления ABS |
| F109 | 80A Реле управления двигателем (EC), отсек с блоком предохранителей (F4 & F5) |
| F110 | 80A Блок предохранителей – фасция 1 (F1-F12 и F22-F25) |
| F111 | 50A Замок зажигания |
| F112 | 80A Модуль управления лампами |
| F113 | 80A реле регулировки положения руля / рулевой колонки, блок предохранителей – фасция 1 (F27-F30), блок предохранителей-фасция 2 (F76), модуль управления лампами, блок предохранителей – фасция 1 (F13) – с поясничной опорой |
| F114 | 50A Замок зажигания, разъем для линии передачи данных (DLC) |
Значение ошибок
Значение ошибок на панели приборов БМВ Е39 — ключ к исправлению поломок автомобиля. Ниже представлены коды основных ошибок, возникающие на автомобиле БМВ Е39. Стоит добавить, что это далеко не полный список, так как автопроизводитель с каждым годом либо добавляет, либо убирает некоторые из них:
P0103 – ошибка, сигнализирующая о критическом перерасходе воздуха, о чем свидетельствует чрезмерно предупреждающий сигнал, поступающий с прибора, который контролирует уровень расхода воздуха.
P0105 – ошибка, которая свидетельствует о том, что прибор, определяющий уровень давления воздуха, неисправен.
P0106 – ошибка, сигнализирующая о том, что сигналы, издаваемые датчиком давления воздуха, превысили показания допустимого диапазона.
P0107 – ошибка, показывающая, что выходной сигнал, исходящий от датчика давления воздуха, низок.
P0108 – ошибка, которая показывает, что от датчика давления воздуха исходит чрезмерно высокий уровень сигнала.
P0110 – ошибка, показывающая то, что неисправен датчик, отвечающий за показания температуры всасываемого воздуха.
P0111 – ошибка, которая сигнализирует о том, что показания сигнала, идущего с датчика температуры поступающего воздуха, вышли за пределы допустимо возможного диапазона.
P0112 – уровень показаний датчика температуры поступающего воздуха достаточно низок.
P0113 – ошибка, «противоположная» предыдущей, показывает, что уровень показаний датчика поступающего воздуха достаточно высок.
P0115 – при возникновении данной ошибки стоит обратить внимание на показания датчика температуры охлаждающей жидкости, вероятнее всего, датчик вышел из строя.
P0116 – температура охлаждающей жидкости превысила допустимый диапазон.
P0117 – сигнал, поступающий с датчика, отвечающего за температуру охлаждающей жидкости достаточно низок.
P0118 – сигнал, поступающий с датчика температуры охлаждающей жидкости, достаточно высок.
Важно добавить, что выше представлены далеко не все коды ошибок, полный список расшифровки можно отыскать на официальном сайте производителя автомобиля. При появлении кода, которого нет в списке расшифровок, необходимо без промедлений обратиться в сервисный центр для устранения проблемы
Предохранители:
| Код | Расшифровка/обозначение |
| 1 | (30A) Электронный блок управления двигателем, клапан аккумулятора паров топлива, датчик расхода воздуха, датчик 1 положения распределительного вала, термостат охлаждающей жидкости — 535i/540i |
| F2 | (30A) Насос системы подачи воздуха на выпуск, э/м клапан системы изменения геометрии впускного коллектора, форсунки (кроме 520i (22 6S 1)/525i/530i), электронный блок управления двигателем, э/м клапан аккумулятора паров топлива, привод(1,2)системы изменения фаз газораспределения, привод системы управления частотой вращения холостого хода |
| F3 | (20A) Датчик положения коленчатого вала, датчик(1,2) положения распределительного вала, датчик расхода воздуха |
| F4 | (30A) Подогреваемые кислородные датчики, электронный блок управления двигателем |
| F5 | (30A) Реле катушки зажигания — кроме 520i (22 6S1)/525i/530i |
Двигатели BMW 5 E39
Моторы М50, которые были установлены на 5-ке в кузове Е34 были заменены на более прогрессивные моторы с алюминиевым блоком и никосиловым покрытием. После того, как поменяли чугунные блоки на алюминиевые — вес уменьшился на 20 кг. Но во много моторы очень похожи в плане компоновки и размеров. Также вначале на автомобили ставили термоаккумуляторы, чтобы ускорить прогрев, но за годы эксплуатации эта опция почти ни у кого не сохранилась.
То есть моторы ранних версий БМВ 5 Е39 были с никосиловым покрытием цилиндров , а они требуют очень качественное топливо. В России, США и Канаде эти моторы не выдержали качества местного бензина. Тогда разработчики применили новую технологию с использованием тонкостных чугунных гильз на тех же моторах. Делая ремонт заводскими методами блок тоже меняли на блок с чугунными гильзами. Какая именно технология используется в поршневой группе мотора, можно узнать, проверив номер блока. Но часто бывало и такое, что блоки гильзовали незаводскими методами. А в целом моторы получились очень надежными, условно вечные.
Более старые модели считаются более простыми и более надежными, чем поздние версии. На 5-ке в кузове Е39 встречаются моторы М52B20, которые устанавливались на модели 520i, выпущенные до 1998 года. Затем его заменили на M52tuB20, в котором стало использоваться 2 ваноса и мощность увеличилась до 157 л. с. Эти же моторы, но с большим объемом устанавливались на модели 523i до 2000 года. В 2001 году произошел рестайлинг после чего линейку моторов М52 заменили на М54. Эти моторы получили новый впуск, новую систему зажигания и новую поршневую группу.
Новая 520i получила мотор M54B22 с мощностью в 170 л. с. и объемом в 2,2 литра. Этот двигатель считается очень надежным, особенно если сравнивать с более новыми моторами N-серии. А моторы V8 уже были из серии M62, они стали лучше, чем М60, вырос объем, увеличился крутящий момент, а мощность осталась примерно такая же. Моторы М62b35, M62tub35, M62b44 и M62tub44 устанавливали на моделях 525 и 540 до самого конца производства кузова Е39. Эти моторы достаточно надежные, но термонагруженность мотора высока, поэтому могут возникать проблемы с резиновыми элементами, сальниками и маслосъемными колпачками.
Снятие и установка сцепления БМВ 3 Е46
/ BMW/ bmw-3-e46/ Сцепление и приводные валы/ Сцепление/ Снятие и установка сцепления
Снятие и установка сцепления
| На автомобилях BMW 3-й серии применяется самоустанавливающееся сцепление (SAC — Self Adjusting Clutch). При снятии и установке этого сцепления обязательно необходимо отжимать нажимной диск специальным инструментом BMW. Аналогичный инструмент имеется также у фирмы KLANN. Кроме того, необходим специальный центрирующий стержень BMW или KLANN для установки ведомого диска. Здесь описывается рабочий процесс с применением инструмента BMW. Если применяется инструмент KLANN, необходимо руководствоваться его описанием. |
