Задняя подвеска: 1

— продольный рычаг;2 — амортизатор;3 — подрамник;456 — нижний задний рычаг;7 — пружина;8 — тормозной щит;9 — верхний рычаг;10 — нижний передний рычаг;11 — сайлент-блок продольного рычага

Элементы задней подвески на автомобиле: 1

— сайлент-блок продольного рычага;2 — продольный рычаг; 3 — нижний передний рычаг;4 — верхний рычаг;5 — амортизатор;6 — пружина;7 — подрамник;8 — регулировочный болт (болт крепления заднего нижнего рычага к подрамнику);9 — стабилизатор поперечной устойчивости;10 — нижний задний рычаг;11 — тормозной щит

Задняя подвеска — независимая, многорычажная, с цилиндрическими витыми пружинами и гидравлическими амортизаторами двойного действия. Основные несущие элементы подвески — штампованные продольные рычаги, каждый из которых связан с подрамником тремя поперечными рычагами через сайлент-блоки. Тормозные силы при движении автомобиля воспринимаются продольными рычагами, а силы в направлении перпендикулярном продольной оси автомобиля — поперечными рычагами подвески.

Продольный рычаг

В передней части продольного рычага установлен сайлент-блок, через который рычаг закреплен двумя болтами к кузову. К задней части рычага четырьмя винтами крепится ступичный узел заднего колеса.

Ступичный узел заднего колеса: 1

— ступица заднего колеса;2 — датчик скорости вращения колеса

Ступичный узел представляет собой неразборный узел с подшипником и задающим элементом датчика скорости вращения колеса антиблокировочной системы тормозов.

Нижний задний рычаг

В нижних задних рычагах выполнены опорные чашки пружин. Верхние концы пружин упираются в чашки подрамника. В чашках установлены резиновые прокладки. Нижняя проушина амортизатора крепится болтом к продольному рычагу, а верхняя опора амортизатора крепится к кузову. Амортизаторы и пружины задней подвески позволяют задним колесам перемещаться вверх-вниз при проезде неровностей и одновременно гасить колебания кузова.

Детали стабилизатора поперечной устойчивости: 1

— нижняя подушка с болтом;2 — буфер;3 — верхняя подушка;4 — гайка с шайбой;5 — штанга;6 — подушка;7 — скоба

Для повышения поперечной устойчивости и уменьшения углов крена автомобиля установлен стабилизатор поперечной устойчивости. Штанга стабилизатора в своей средней части крепится двумя скобами через резиновые разрезные подушки к подрамнику. Концы штанги стабилизатора через стойки с резинометаллическими шарнирами соединены с задними нижними рычагами.

Верхний рычаг

Нижний передний рычаг

Углы схождения задних колес регулируются вращением болтов крепления нижних задних рычагов к подрамнику (регулировочных болтов).

Регулировочный болт имеет эксцентриковую головку и шайбу. При вращении болта с шайбой изменяется его положение в отверстии подрамника: при смещении болта к продольной оси автомобиля уменьшается вылет нижнего заднего рычага и, следовательно, уменьшается угол схождения колеса; при смещении болта от оси угол — увеличивается.

Передняя подвеска автомобиля Форд Фокус 2 рычажно-пружинная, независимая, тип Макферсон. Состоит из подрамника, поворотного кулака со ступицей, рычага с шаровой опорой и сайлентблоками, амортизаторной стойки и штанги стабилизатора поперечной устойчивости со стойкой.

Большинство элементов конструкции передней подвески рассчитаны примерно на 100 тысяч километров пробега без ремонта, кроме подшипника ступицы, который надо менять через 50–60 тысяч километров. При этом подшипник ступицы, сама ступица и поворотный кулак не разбираются и узел меняется целиком. По причине неудовлетворительного состояния дорог в нашей стране, пробег передней подвески уменьшается вдвое. После каждых 20 тысяч километров пробега или удара во время переезда через особо глубокие ямы на высокой скорости необходимо проверять состояние передней подвески. Проблема, которая чаще всего возникает с передней подвеской Форд Фокус 2 – это шумовой эффект (стук) при проезде неровностей.

Как подтянуть ручник на Focus 2? — Ford Focus Клуб

Ручник подтяжка

Для работы нам пригодятся накидной ключ или головка с воротком на 13 и отвёртка с плоским широким шлицом. Снимаем матерчатый чехол с пластиковой ручки стояночного тормоза; 3.

Если храповой механизм сработает мы услышим несколько щелчков , значит зазоры были выше нормы и теперь колодки установились в нормальное положение. В общем, чтоб правильно снять ручку, делаем следующее: Садимся на водительское сиденье автомобиля; 2.

На фото видны канавки внутри снизу по бокам ручки, в которые и входят вышеописанные металлические зацепы самого ручника. Тем не менее привод ручника иногда требует регулировки. Установите чехол рычага привода стояночного тормоза в порядке, обратном снятию.

Для наблюдения за перемещением рычагов воспользуйтесь услугами помощника. Извлеките щупы из тормозных механизмов. Установите тормозные барабаны если автомобиль оснащен барабанными тормозными механизмами задних колес и колеса.

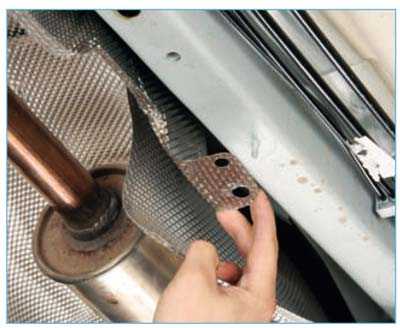

Итак, как подтянуть ручник на Форд Фокус 2

Проверьте легкость вращения колес. Если колеса вращаются с притормаживанием, повторите регулировку стояночного тормоза. Если и повторной регулировкой не удается добиться желаемого результата, проверьте состояние тормозных колодок тормозных механизмов задних колес, тормозных барабанов, дисков и тросов привода. Неисправные детали замените смотрите соответствующие подразделы и отрегулируйте привод стояночного тормоза, как описано выше.

Установите автомобиль на колеса. Установите и затяните контргайку наконечника переднего троса. Установите чехол рычага привода стояночного тормоза в порядке, обратном снятию.

Выполните операции, описанные выше в пп. Вращайте регулировочную гайку по часовой стрелке, навинчивая ее на резьбовой наконечник переднего троса, периодически проверяя легкость вращения задних колес.

Навинчивайте регулировочную гайку на наконечник троса до момента появления хорошо ощутимого сопротивления ее вращению. Отворачивайте регулировочную гайку до момента полного освобождения задних колес.

Установите автомобиль на колеса, затормозите стояночным тормозом, установите рычаг управления коробкой передач в нейтральное положение и попробуйте вручную перекатить автомобиль. Если это удалось сделать, привод отрегулирован неправильно или неисправен. В этом случае повторите регулировку, выполняя ее более тщательно. Если и повторная регулировка не приведет к желаемому результату, смотрите выше п.

Если храповой механизм сработает мы услышим несколько щелчков , значит зазоры были выше нормы и теперь колодки установились в нормальное положение.

Вывешиваем задний мост с обеих сторон.

Как поменять задние тормозные колодки Форд Фокус 2

Для этого используем домкрат и надёжные опоры. Снимаем колеса и тормозные барабаны. Ослабляем затяжку контргайки ключом на 13, после чего выкручиваем её полностью.

Регулировочная гайка вот она! Рычаг привода механизма ручника отпускаем максимально вниз и выкручиваем регулировочную гайку в самое начало резьбы штока троса ручника.

Проверка работы ручного тормоза на Форд Фокус 2

Для машин с дисковыми тормозными механизмами вставляем щупы толщиной 0,6—0,7 мм в промежуток между разжимным рычагом и опорой суппорта. Так нужно сделать с каждой стороны.

Схема установки щупа приведена ниже. Проверяем и выставляем зазор. Для машин с барабанным тормозом устанавливаем щуп между ограничителями распорных рычагов и корпусами тормозных колодок.

Замена задних колодок на барабанных тормозах

По-иному обстоит ситуация, когда необходимо ставить колодки на барабанных тормозах. Здесь также необходимо внимательно подойти к выбору оборудования, подготовке инструмента и самой работе.

Какие ставить колодки?

В случае с барабанными тормозами применяются колодки одного размера. Диаметр и ширина составляют 228,6х42 мм.

Доступные варианты для покупки:

Ford — 1385735 (комфорт) или 1689600 (эконом).
Pilengo — BSP 8690.
NiBK — FN 51 001.
Ferodo — FSB 687.
ATE 030137-04672.
TRW GS 8736.

При наличии финансовой возможности можно купить Hankook Frixa S1, отличающиеся спортивным «характером», но повышенной шумностью.

Порядок замены

Перед началом работ запаситесь все необходимым. Кроме основного инструмента, потребуется смазка для тормозов и очиститель тормозной системы.

Как только предварительные шаги сделаны, можно переходить к следующим этапам:

Ослабьте ручной тормоз. Для этого в салоне разберите накладку ручника. Там можно увидеть гайку (их две): стопорная и регулирующая натяжение.

Выкрутите гайки и демонтируйте колесо (смотрите на фото ниже).
Уберите со шпильки «сухарик».
Вставьте пару болтов в отверстие и постепенно вкручивайте их в барабан до момента демонтажа.
После снятия устройства изучите сам механизм, а далее переходите к следующему этапу.
Демонтируйте верхнюю пружину, подковырнув ее отверткой.

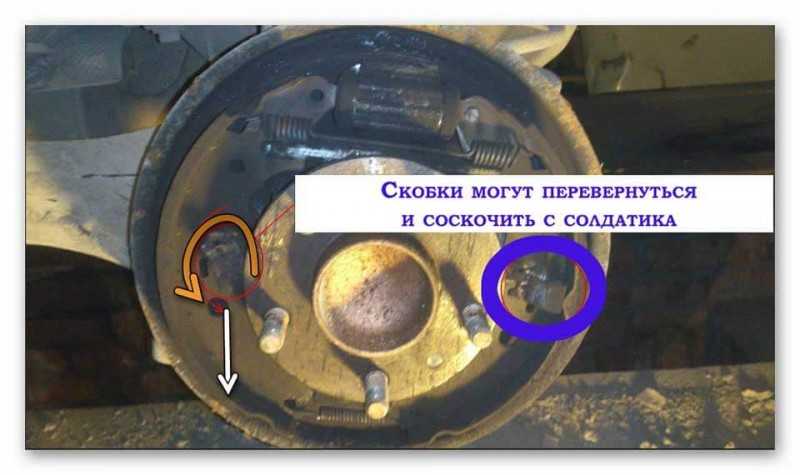

Снимите зажимы с «солдатиков», проверните их вверх и достаньте.
Демонтируйте регулятор зазоров и запомните, насколько он раздвинут

При его осмотре обратите внимание на состояние. Если он поврежден, то потребует замены.
Уберите нижнюю пружину.
Демонтируйте стояночный тормоз, оттяните пружину и снимите трос с колодки.

После завершения разборки переходите к чистке системы. На этом этапе осмотрите и почистите регулятор зазоров, убедитесь в плавном вращении наконечника. Проверьте состояние рабочего цилиндра на предмет течи.

Далее изучите состояние барабана на факт износа и измерьте его диаметр. Оптимально, чтобы он не был больше 23,02 см

Обратите внимание на наличие бортика. Если таковой имеется, его лучше сточить

На завершающем этапе почистите пыльник, а после смажьте шесть направляющих.

После завершения работы переходите к установке.

Для этого сделайте следующее:

Наденьте трос ручного тормоза (смотрите фото ниже).
Поставьте колодки в пазы, расположенные в нижней части.
Натяните пружинку снизу. На этом этапе установите регулятор зазора таким образом, чтобы барабан натянулся на колодки с небольшой «тягой».
Установите регулятор зазоров. Здесь большой плюс, если вы запомнили расстояние. Если нет, придется устанавливать его ориентировочно.
Наденьте фиксаторы на «солдатики», и проверьте качество фиксации колодок (они должны быть надежно закреплены).
Натяните верхнюю пружинку, к примеру, с помощью отвертки.
Наденьте барабан, который должен крутиться с небольшим усилием и без существенного трения колодок.
Заведите авто и прокачайте тормозную систему. Для этого жмите на педаль 15-20 раз.
Аналогичным образом сделайте замену с другой стороны.
Натяните ручной тормоз гайкой и наслаждайтесь новой тормозной системой.

Важно! При надевании колодок на цилиндр действуйте равномерно, чтобы случайно не выдавить поршни. В ином случае из системы может вылиться «тормозуха»

После этого проверьте работу задних колодок. Если в результате выполненной работы одно колесо вращается хуже второго, причиной является малое расстояние между барабаном и колодкой. В таком случае придется снова все разобрать и установить регулятором немного больший параметр.

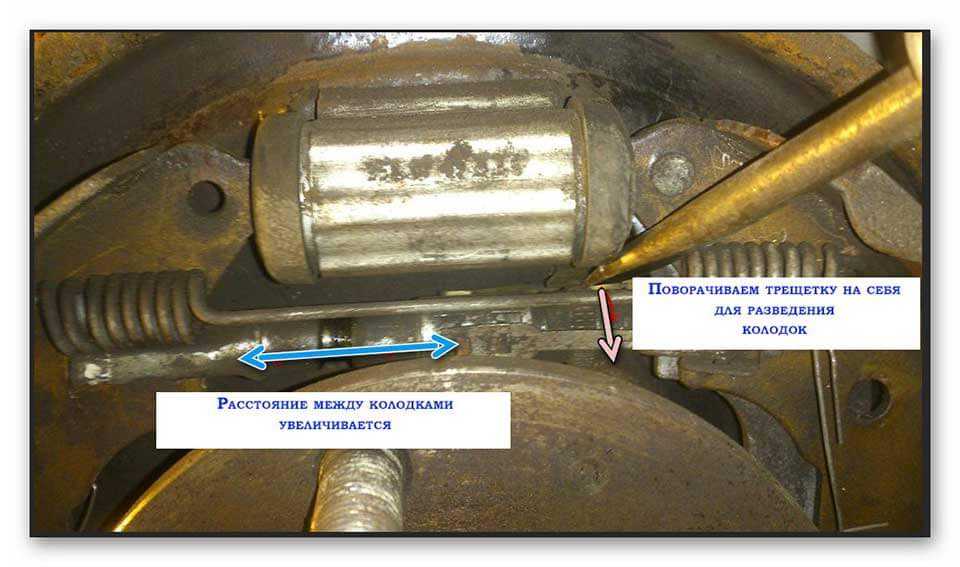

Для изменения расстояния на регуляторе разбирать всю конструкцию нет необходимости. Про это дальше.

Регулировка зазора задних барабанных тормозов

Наибольшие трудности, как правило возникают при выборе правильного зазора. Для этого подкручивайте регулятор зазора до появления первого шума от трения при вращении барабана.

Это означает, что между изделиями минимальное расстояние (но без клина)

Обратите внимание, чтобы на обоих колесах усилие было почти идентичным

Далее сделайте следующее:

Закрутите гайку ручника из салона до упора (от руки).
Поднимите ручной тормоз на два щелчка и попытайтесь повращать колеса.
Отпустите рычаг и проверьте колеса (они должны свободно вращаться).
Потяните ручной тормоз на три щелчка и проверьте колеса (они должны надежно блокироваться).
Отпустите ручник и убедитесь, что колеса хорошо крутятся.
С помощью ключа на «13» сделайте несколько оборотов гайки ручного тормоза в салоне Форд Фокус 2.
Закрутите колеса на все гайки и отпустите авто с домкрата.
Выезжайте с гаража и остановитесь на горке, после чего снова проверьте ручник.
