Крепится болтами к рычагу
Это распространенный способ крепления на многих автомобилях от «классики» до иномарок. Принцип замены аналогичен для всех, за исключением Ваз 2101-07.
Не забываем про меры предосторожности – под колеса подкладываем стопоры, чтобы зафиксировать машину. Когда подняли кузов авто, подставляем под него упор, чтобы автомобиль не упал на пол, если сорвется с домкрата
Чистим все резьбовые соединения от коррозии и грязи. Обрабатываем их ВД-40 или керосином.
Если гайка крепления опоры к поворотному кулаку имеет шплинт, вытягиваем. Выкручиваем её полностью.
На некоторых моделях шаровая опора имеет длинный палец, полностью выкрутить гайку не получиться, будет мешать либо привод, либо выступ на кулаке. Откручиваем её настолько, насколько позволяет длина резьбы.
Основная идея данного способа заключается в том, чтобы вытолкнуть шаровую из кулака за счет силы пружин подвески, не применяя съемников. При среднем положении подвески между кулаком и рычагом есть некоторое расстояние. Когда она работает вниз, это расстояние уменьшается. Если в этот зазор установить упор или любой ограничитель хода, то усилие пружины, при просадке автомобиля вниз, будет направлено на выдавливание шаровой из кулака.
В некоторых случаях, этого расстояние недостаточно для установки упора. Домкратом поднимаем колесо до тех пор, пока нижний рычаг не примет горизонтальное положение. В большинстве случаев задрать машину выше положенного не получиться, помешает ход подвески.
Отсоединяем одно из креплений стойки стабилизатора. Так будет удобнее двигать рычаг. Можно этого не делать, потратите больше сил.

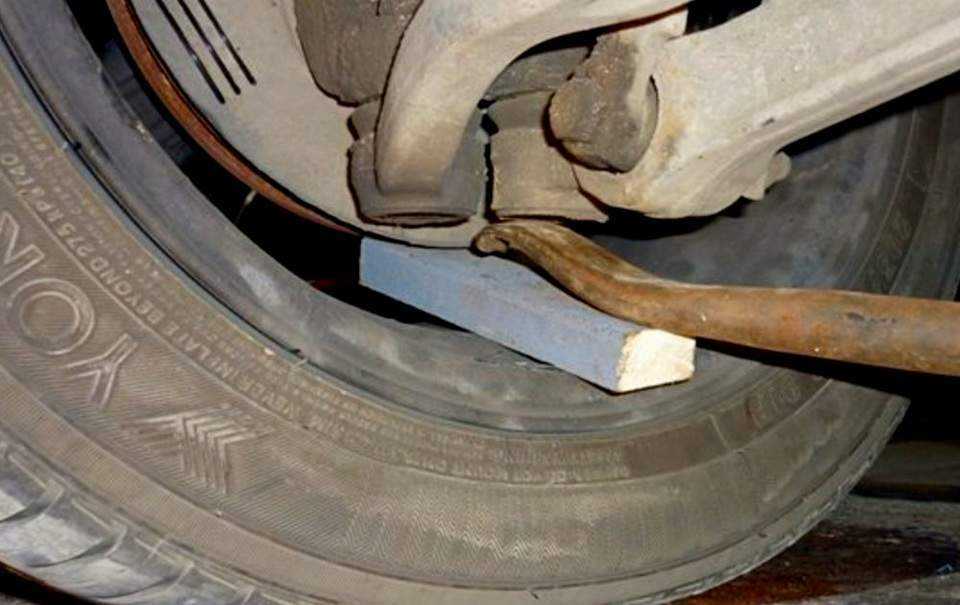

В этот зазор вставляем металлический клин, проставку, все, что выдержит нагрузку авто и его толщины хватит для снятия шаровой. В большинстве случаев используют для этого зубило. Оно имеет клиновидный наконечник, плоское, металлическое, с достаточной толщиной (проверенно на практике). Если не захочет влазить, аккуратно вбиваем его молотком.
Опускаем домкрат, колесо и рычаг опускается, уменьшается расстояние между ним и поворотным кулаком. В это время вы услышите металлический удар – это шаровой палец выскочил из конуса поворотного кулака.
Откручиваем опору от подвески. Опускаем рычаг вниз при помощи монтировки и снимаем деталь. Нет такой возможности? – Поднимаем ступицу колеса домкратом. Вынимаем изношенный шарнир и меняем его своими руками.

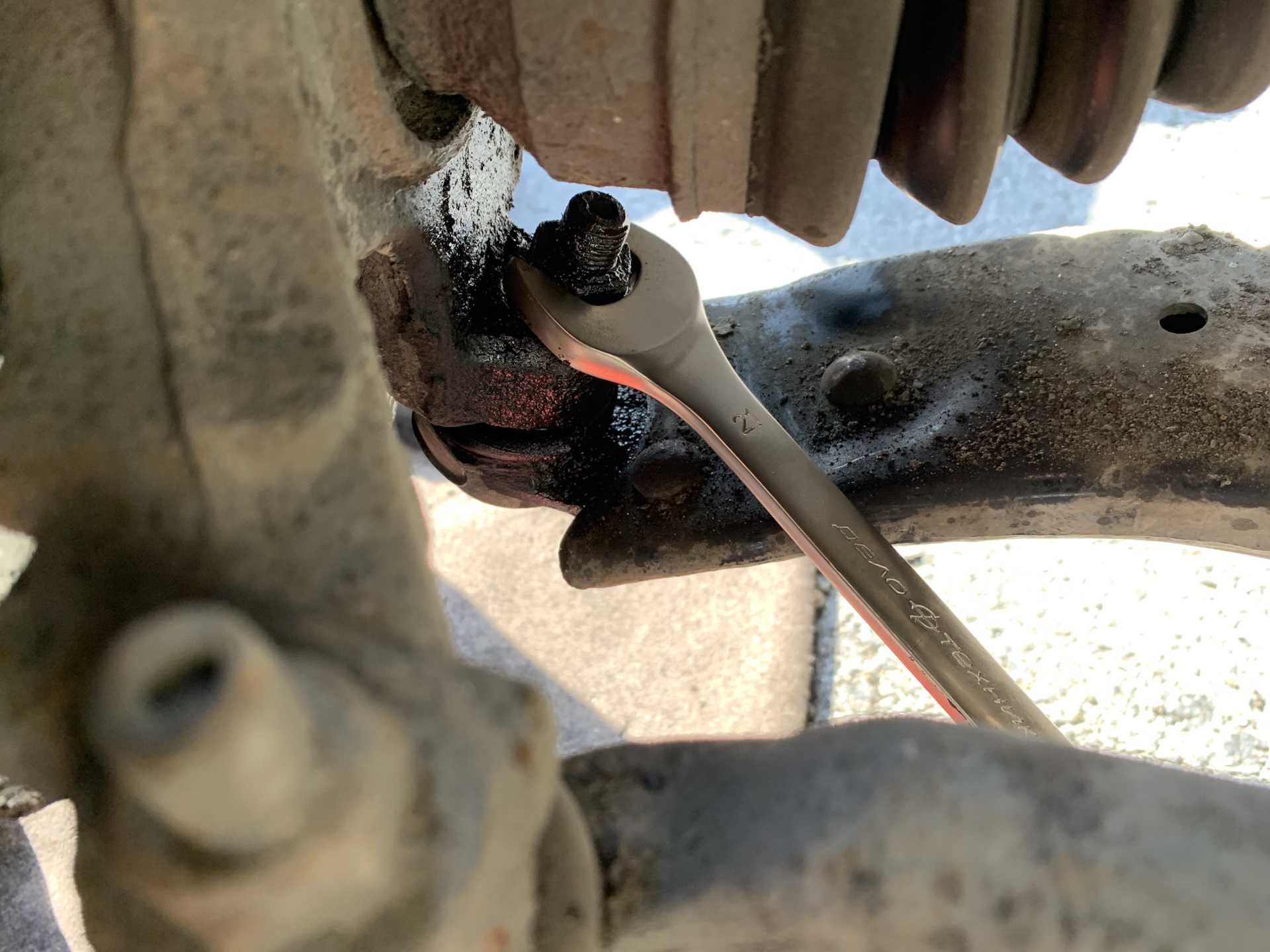

Гайка крутится вместе с пальцем
С такой проблемой я столкнулся при замене шаровых опор на Ваз 2107, об этом будет отдельная статья. Если применяется гайка с нейлоновой вставкой и длина резьбы не позволяет её полностью выкрутить, то первым делом выпрессовываем его. Здесь есть большая вероятность, что палец будет проворачиваться из-за этой пластиковой втулки внутри неё.
Монтировкой упираемся в ступицу и край рычага. Другой конец монтировки тянем внутрь автомобиля. Таким образом, мы разводим между собой ступицу и рычаг, заклинивая палец в конусе кулака. Он становится неподвижным, можно открутить гайку.
Нужно смотреть на особенности . По месту сами сможете прикинуть что нужно раздвинуть, чтобы заклинить его в конусе, сделав неподвижным.
В некоторых случаях приходиться применять горелку, если окисленная резьба и гайка не поддаются. В данном случае расплавляют нейлоновую втулку.
Ставим на место новую деталь
Осматриваем деталь и при необходимости добавляем смазку под пыльник. В зависимости от того, с какой стороны крепиться опора к рычагу, снизу – надеваем пыльник на палец, если сверху – оденем его позже. Прикручиваем шаровую к болтами и гайками.
Вставляем палец в конус поворотного кулака. Смазываем видимую резьбу, чтобы она не приржавела к гайке и закручиваем её до упора.
Может быть такое, что она начнет прокручиваться в самой нижней части резьбы. Это значит, что палец полностью «не сел» в конус кулака. Устанавливаем колесо на место, опускаем машину на землю. Подставляем под нижний рычаг домкрат и им поднимаем авто. Под весом автомобиля он полностью запрессуется в конус, гайка не будет проворачиваться. Подтягиваем её, но без фанатизма, чтобы в следующий раз можно было открутить. Устанавливаем шплинт на место.
Как отремонтировать заднюю подвеску на Форд Фокус 2?
Задняя подвеска Фокус 2
Автомобиль Форд Фокус 2 известен автовладельцам, как надежный и достаточно долговечный автомобиль с хорошей подвеской. При этом ремонт задней подвески машины является достаточно сложным, а как его выполнить мы расскажем в данном материале.
Для замены деталей подвески Форд Фокус 2 вы можете обратиться в специализированную мастерскую, а можете сэкономить собственные средства и сделать все своими руками в гаражных условиях. Задняя подвеска автомобиля является независимой и многорычажной. Она имеет телескопические амортизаторы и стабилизаторы поперечной устойчивости. В отличие от передней оси, которая создана по принципу МакФерсон (шаровые, рычаги, пружины, стойки и амортизаторы), она сложнее и дороже в обслуживании. В связи с этим при ремонте задней подвески Форд Фокус самостоятельно у владельцев авто возникает немало вопросов.
Конструктивные особенности
Конструкция задней подвески Форд Фокус 2 состоит из множества частей и элементов, среди которых следующие:
- амортизаторы;
- пружины;
- продольные рычаги;
- стабилизаторы поперечной устойчивости;
- рычаги снизу и сверху;
- болты для регулировки;
- сайлентблоки;
- тормозные щитки.
Все они достаточно долговечны, но рано или поздно обязательно потребуют замены. Например, сайлентблоков хватает примерно на 100 тыс. километров пробега, стоек стабилизатора – до 150 тыс., а амортизаторов на 120-130 тыс. километров. Отметим, что долговечность перечисленных деталей во многом зависит от аккуратности автомобилиста и того, по каким дорогам ездят на автомобиле. Высокая стоимость ремонтных работ по ходовой Форд Фокус 2 связана с тем, что для замены даже мельчайших деталей приходится разбирать всю подвеску машины.
Схема подвески Форд Фокус
Проверка состояния подвески
Для продления срока службы задней оси ходовой части необходимо регулярно проверять ее состояние. Выполнять это следует через каждые 20 тыс. километров пробега или сразу после въезда в большие ямы или другие препятствия.
Для проверки состояния ходовой части Форд Фокус 2 самостоятельно необходимо действовать по определенной инструкции:
Подняв автомобиль на подъемник или на домкраты, раскрутите заднее колесо и проследите за тем, как оно вращается: вращение должно происходить без лишнего шума и максимально легко.
Надавите на колесо снизу и сверху, попробовав раскачать его таким образом. При этом не должно быть ни стука, ни люфта. В противном случае, попросите помощника нажать на тормоз, а вы проделайте то же самое еще раз. Если проблема исчезла, возможно неисправен подшипник. Если нет, продолжайте диагностику.
Аккуратно вставьте отвертку между рычагом и поворотным кулаком. Если имеется люфт, шаровую опору надо менять. В случае повреждений только чехла шаровой обновите его.
Вставьте отвертку или маленькую монтировку между подрамником и рычагом, и попробуйте пошевелить проушину. Если она двигается легко, сайлентблок изношен и его следует заменить
Обратите внимание на целостность резиновой втулки.
Подвигайте шаровые шарниры на стойках: если есть люфт, замените стойки стабилизатора. Чехлы должны быть целыми, а при наличии повреждений меняйте их.
Проверьте состояние втулок, пружин, подушек и буфера движения амортизатора
При наличии масляных утечек замените амортизатор. Диагностировать неисправность телескопической стойки можно по повреждениям резиновой части верхней опоры.
Инструменты для работы
Самостоятельный ремонт задней ходовой Форд Фокус 2 отнимет немало времени, но не потребует от вас особых знаний и навыков. Если вы сталкивались с ремонтом подвески любого другого автомобиля, вы наверняка справитесь и с этим. Для работы вам понадобится комплект инструментов, включающий:
- домкраты, яма или подъемник;
- шестигранники;
- набор рожковых ключей и головок;
- молоток;
- съемник;
- пружинные стяжки;
- смазка типа ВД-40;
- Литол;
- иногда нужна болгарка.
Если у вас есть все перечисленное, можете приступать к замене комплекта задней подвески Форд Фокус 2 самостоятельно.
Задняя подвеска Форд Фокус 1, 2
Задняя подвеска на автомобилях Форд Фокус многорычажная, независимая. Является достаточно уязвимым элементом у Фокусов, так как содержит 8 рычагов и 14 сайлентблоков. Если со временем Ваша подвеска начинает громыхать, при езде появляется небольшой вихляние кормы – значит эта статья для Вас.
Рисунок: Скриншот из программы по подбору запчастей, подвеска Форд Фокус 1 и 2. на ней изображены все основные рычаги задней подвески На схеме обозначены:
5А638 – сайлентблок продольного рычага , 5500А рычаг «косточка», 5500b – рычаг «серп», 5К652 – большой поперечный рычаг, НВ1 – болты крепления (всего 8 шт.), НВ3 – болт сайлентблока (4 шт.)
5500b является серповидным рычагом, на седане и универсале они отличаются по форме (в данной схеме нарисован рычаг для универсала).
Стрелки указывают на развальные болт, гайку и шайбу, которые нужно менять при каждом снятии рычага (если этого не сделать, то в стенде сход-развала не возможно будет выставить нужные углы установки задних колёс).
5А638 – сайлентблок заднего продольного рычага, как правило требует замены вместе с рычагами. Крепится болтами НВ3, которые поставляются только в оригинале (с переменной резьбой).
5500А это малый поперечный рычаг, так называемая «косточка». Данные рычаги воспринимают большую нагрузку, рекомендую устанавливать оригинал, Febi, Lemforder или Meyle.
Рисунок – серп задней подвески Форд Фокус 1, 2(седан и хетчбек)
Серпы на универсале
На автомобилях в кузове универсал устанавливались с завода серповидные рычаги другой формы, это сделано из за того, что в унивресале больше идет нагрузка на багажник, и при максимальной загрузке багажника на крупных ямах могли быть удары стандартного серповидного рычага об кузов. Серповидные рычаги универсала напоминают по форме банан. При покупке рычагов для универсала можно купить стандартные рычаги от седана и хетчбека, потому что “банановидные” рычаги стоят дороже и меньше выбор, это или китайские рычаги или дорогие оригинальные. Стандартные “серповидные” рычаги стоят дешевле ие есть хорошие аналоги. Как показывает практика, сообщения с форумов и прочее, стандартные “серпы” от седана спокойно устанавливаются на универсал, и это не приводит ни к каким ударам или износу.
Рисунок – Серповидный рычаг универсала “банан”
На автомобилях Форд Фокус 2 устанавливаются два варианта задней подвески.
Первый вариант подвески (прямые рычаги) является одинаковым с подвеской Форд Фокус 1, имеет прямые под пружинные рычаги. Прямые рычаги бывают оригинальными и не оригинальными.
Рисунок- Прямые рычаги (Оригинальный номер Форд: 1357317)
Рисунок Прямые рычаги на автомобиле Фокус 2 На «прямых» рычагах устанавливается стойка стабилизатора «шпилька» (1719542) .
Второй вариант подвески отличается подпружинными рычагам – они там”гнутые”. Такие рычаги по статистике встречаются в 1 случае из 10 автомобилей . Рычаги бывают только оригинальные. Можно ставить рычаги от мазды 3, они абсолютно такие же, на них даже есть штампик FoMOCo.
Так же у подвески с “гнутыми рычагами” другой тип стойки стабилизатора. Для того, чтобы определить, какой тип подвески установлен на Вашем автомобиле, бывает недостаточно посмотреть по ВИН номеру в каталоге – там, в большинстве случаев, не видно, какие у Вас рычаги задней подвески.
Зачем их менять
Частой причиной замены является их выход из строя. Визуальные признаки износа шаровых опор описывать здесь не буду, подробно рассматривал в прошлой статье, ссылка выше. Будем считать, что они уже проявились на автомобили и так ездить не комфортно и местами даже опасно – можно потерять колесо на повороте.
Вторая причина – срок эксплуатации и качество дорожного покрытия. У каждой детали есть свой период гарантированной работы, заложенный заводом-изготовителем. Это время может сократиться, если вовремя их не обслуживать. , я подробно разберу в следующей статье.
Третья причина – желание быть уверенным, что доедешь до места назначения
Если собираетесь ехать на дальнее расстояние и знаете, что давно не делали ТО подвеске и ходовой, то самое время уделить пристальное внимание шаровым, чтобы они в пути не преподнесли сюрприз. Делаем диагностику и если есть малейшие признаки неисправностей, то меняем шаровые опоры
Это можно сделать самому или обратиться на СТО. Потратите деньги на работу мастеров, но сэкономите время. Любите самостоятельно ремонтировать – вооружаемся нехитрыми приспособлениями и читаем внимательно статью, здесь подробно рассмотрим все шаги замены.
Что такое шаровая опора
Это шарнир, который работает как органический сустав. Другими словами, внутри механизма расположен шар, позволяющий основе двигаться в разных плоскостях. Находится шаровая в том месте, где рычаг зафиксирован к ступице, и выполняет соединительную функцию. Обычно на иномарках количество опор ограничивается по одной на колесо, но на Mercedes‐Benz и некоторых других моделях их ставится по две, как на Жигулях.
Вот из чего состоит шаровая:
- железный стержень или палец;
- поворотный кулак;
- прижимная шайба или шплинт;
- пыльник;
- полимерная чашка;
- завальцовка;
- цилиндрический корпус.
Конструкция несложная, но узел является одним из важнейших частей ходовой автомобиля.

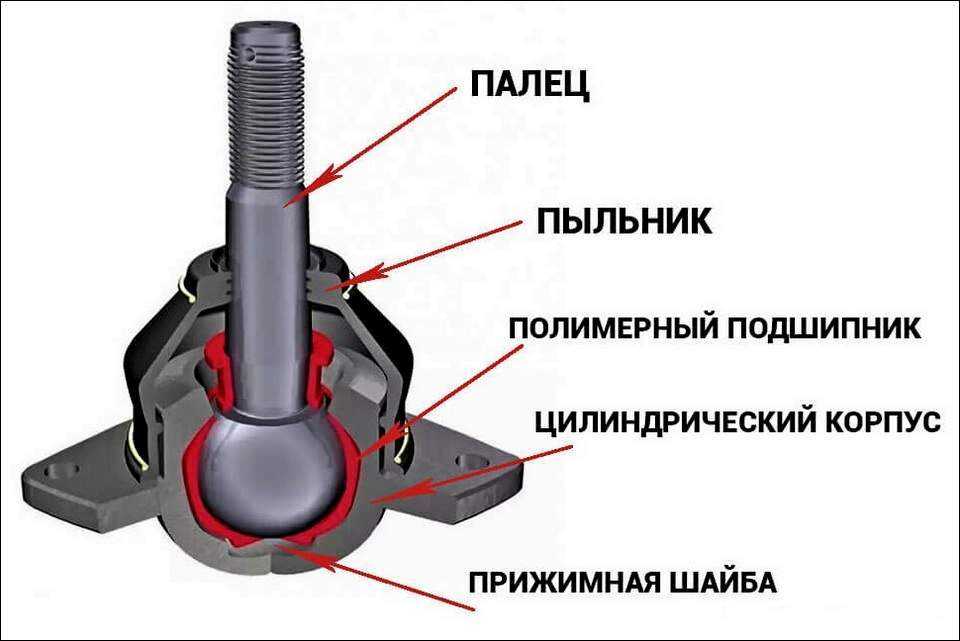

Устройство шаровой опоры
Момент затяжки
Важно не перетянуть гайку ступичного подшипника. Производитель рекомендует производить затяжку с усилием до 181 Нм
Для этого рекомендуется использовать динамометрический ключ. Однако при отсутствии такового можно настроить затяжку «на глаз».
Закручивайте гайку до тех пор, пока колесо в вывешенном состоянии не будет вращаться слегка внатяг. Ослабьте гайку на пару оборотов. Затем покачайте колесо из стороны в сторону. Должен присутствовать небольшой люфт. Это нормально, поскольку при сильной затяжке обойма ступичного подшипника попросту рассыплется. Всегда оставляйте небольшой зазор. Дополнительно смажьте гайку «Литолом-24» и установите крышку. На этом процедуру замены можно считать законченной. Проверьте, как ведет себя автомобиль себя. Гул должен исчезнуть. Сама машина не должна уходить в сторону. При возникновении вибраций проверьте момент затяжки ступицы.
Как определить неисправность шаровой
Оптимальным вариантом станет посещение автосервиса, где есть необходимое оборудование и специалисты. Правда, не всех такой вариант устраивает, ведь каждый раз надо платить за услугу — за диагностику шарнира берут мало, но по карману россиян с низким достатком, это бьет все равно.
Второй способ, как определить износ — прослушать самому, как реагирует на раскачку шаровая. В этом деле нужен помощник, который будет раскачивать машину из стороны в сторону, перпендикулярно движению. Вы же должны прислушаться к стукам и определить, откуда они идут.
Еще как можно понять, что пора менять шаровую опору: поддомкратить автомобиль, выжать тормоз и начать качать колесо от себя и на себя. Стуки укажут на проблему с опорой. Также можно использовать монтировку. Автомобиль опять поднимается на домкрат, после чего плоский конец монтажной лопатки помещается между осевой цапфой и рычагом. Помощник вращает руль, вы давите на ломик, и люфт сам дает о себе знать.
Проверка шаровой опоры
Теперь вы узнали, как определить неисправность, что не мешает вам регулярно проверять шарнир на исправность. Если не получается, тогда обратитесь в СТО к профессионалам.
Как произвести диагностику подвески Ford Focus 2
Если в подвеске Focus 2 появляется стук, вовсе не обязательно, он возникает из-за неисправных рычагов. В ходовой части автомобиля могут стучать:
- амортизаторы;
- рулевые тяги и наконечники;
- опорные подшипники передних стоек;
- втулки и стойки стабилизатора.
Диагностику ходовой части авто обычно начинают с амортизаторов. Всем автолюбителям хорошо известно, что основная функция амортизаторов – гашение вертикальных колебаний. Если амортизаторные стойки неисправны, машина при движении по неровной дороге и на поворотах будет сильно раскачиваться вверх и вниз. Проверяем исправность амортизаторов очень просто – когда автомобиль стоит на месте, надавливаем на один передний угол кузова руками и тут же отпускаем руки. Если машина сразу же возвращается в свое исходное положение, амортизаторные стойки исправны. Если кузов какое-то время продолжает движение, значит, амортизаторы потеряли свою упругость (не держат), и поэтому их необходимо заменить.
Точно также проверяем и другую сторону, и еще нужно знать, что амортизаторы по ходу движения авто могут стучать – хорошо слышен стук на неровной дороге.
Проверить исправность амортизаторной стойки можно еще другим способом – двумя руками взяться за колесо в верхней его части, и покачать движениями на себя и от себя. Если при этом ощущается люфт, возможно, неисправен амортизатор, но здесь могут быть и другие причины дефекта в подвеске. Чтобы подтвердить свою догадку о неисправном амортизаторе, нужно осмотреть арку над колесом, если амортизаторный шток в масляных пятнах, значит, стойка потекла, ее следует заменить.
Чтобы проверить люфт в рулевых тягах, необходимо руками качать колесо влево и вправо, для проверки колесо следует вывесить на домкрате или автоподъемнике. Затем нужно подергать рукой за рулевой наконечник и тягу – детали с люфтом нуждаются в замене.
Люфт при покачивании колеса вверх-вниз также может свидетельствовать о том, что неисправен подшипник ступицы. Проверяется подшипник также вывешиванием колеса, но при этом колесо еще нужно покрутить одной рукой, другой рукой взявшись за пружину (чтобы она не создавала лишних колебаний). Повышенный шум при раскручивании колеса свидетельствует о том, что подшипники гудит и неисправен.
Замена шаровой опоры Форд Фокус 2: Фото + Видео
Подвеска и все дитали регулярно подвергается серьезным нагрузкам, неровные дороги и вес авто, так или иначе, приводят к ее неисправности является ходовой части, а ее выход из строя влечет за собой нарушение работы всех остальных запасных расходных эли ментов .
Шаровая опора Форд Фокус 2 рестайлинг
Шаровая опора Форд Фокус 2

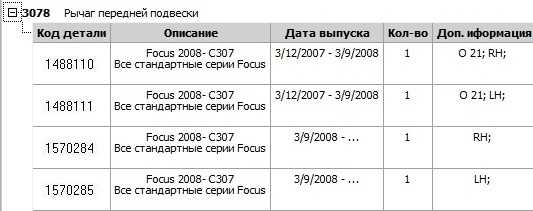

Схема: и коды с диаметром рычага- и шаровых опор.
Чтобы не допустить такого сценария и сэкономить на ремонте нужно вовремя производить диагностику ходовой и в случае малейшей неисправности производить замену той или иной детали. Сегодня мы поговорим о том, замена опорных пальцев своими руками в случае ее выхода из строя.
Замена шаровой Форд
- Признаки неисправности Шаровой опоры Форд Фокус 2
- Стуки и скрипы в передней части во время движения по неровностях.
- Плохая реакция на руль во время резкого маневра.
- Неравномерный
- Для того чтобы понять, есть ли проблема с шаровой опорой или нет, ее необходимо проверить. Если говорить в целом, то неисправность данного элемента может послужить причиной более серьезного ремонта, поэтому необходимо обслуживать свой Форд Фокус 2 и поддерживать его в отличном состоянии.
Причины
- Чрезмерный износ, в результате которого происходит расшатывание пальца в шаровой.
- Выход из строя по причине отсутствие смазки, в результате чего возникает повышенное трение и как результат — преждевременный выход из строя.
- Нарушение целостности пыльника шаровой опоры.
Замена шаровой опоры Focus 2 смотрим + видео
такая операция, как замена шаровой опоры не является самой сложной, однако ,если вы владеете Ford Focus недолго, либо же вы плохо разбираетесь в автомобилях, то могут возникнуть трудности. Чтобы поменять данную деталь, необходимо выполнить следующие действия: Для начало нужно купить шаровою опору на Форд Фокус 2.
Ослабляем болты на колесах и ступичные гайки. Поднимаем переднюю часть автомобиля
При этом крайне важно четко ее зафиксировать. Снимаем колеса, полностью сняв болты крепления и откручиваем гайки на ступице
Откручиваем гайку пальца шаровой опоры. Сделайте макет местоположения болтов и пометьте их крепления к шаровой на рычаге подвески, обведя вокруг них маркером.
Замена шаровой Форд 1.2.3
Комплект шаровой опоры с болтами.

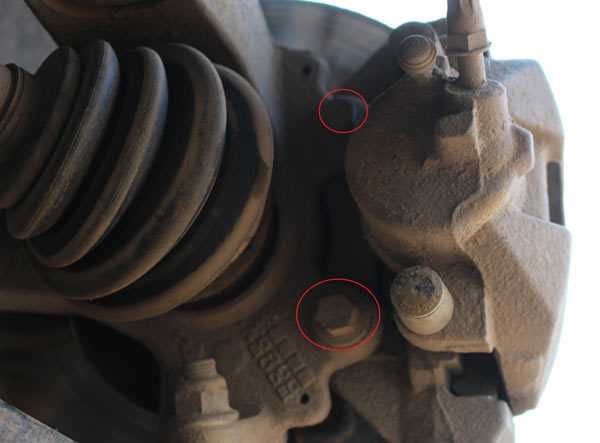

Откручиваем 2 болта, которые крепят суппорт к рычагу подвески. Передняя шаровая опора Форд Фокус 2
наконечник внешней гранаты из ступицы с помощью специального съемника. Если его у вас нет, то можно использовать молоток, но бить нужно аккуратно можно использовать черенок от другого молотка с торцевой части наконечника. Подвешиваем привод колеса, используя кусок проволоки. Тянем стойки на себя и фиксируем ее в таком положении, подложив деревянный брусок
отсоединить наконечник от ступицы
Меняем палец шаровой опоры из поворотного кулака с помощью специального устройства. Устанавливаем новую деталь на поворотный кулак и закручиваем гайку, удерживая палец торцевым ключом.
Откручиваем суппорт
Шаровые опоры на Форд Фокус 2 рестайлинг. В комплекте находится — болты три с гайками и смазка шрус с пыльником и хомутиками.
Сперва обработайте
Откручиваем гайку шаровой опоры
Срубаем заклёпки
поменяли шаровую опору Форд Фокус 2.
Закручиваем новую шаровую опору
Замена шаровой опоры Форд Фокус 2
Съемник для снятие шаровых опор
Выдавливаем шаровую опору с помощью съемника
Смазываем специальной смазкой (с высоким содержанием графита) ступицу и шлицевой наконечник ШРУСа, а затем ставим ступицу на привод колеса. Крепим шарнир к рычагу подвески и фиксируем его болтами, учитывая сделанную ранее разметку
Здесь важно не повредить защитный чехол шарнира. Ставим на место колеса
