Не свисти, ремень. Боремся со свистом ремня генератора Ford Focus 2

Автомобиль не самое тихое транспортное средство. Акустический фон в больших городах на 90% состоит из шумов автомобильного происхождения. Для тех, кто любит свою машину, эти звуки слаще музыки. Впрочем, иногда бывают и не слишком приятные обертона, когда свистит ремень генератора, к примеру. Форд Фокус второго поколения тоже не исключение и у него иногда появляются подобные срывы. Как натянуть ремень генератора, как устранить свист и почему свистит даже новый приводной ремень — все это выясним прямо сейчас.

Да, каждый ремень свистит по-особенному, в частности это касается рестайлингового Форд Фокус 2. Прогресс, конечно, на месте не стоит и производитель со временем внедряет все более усовершенствованные узлы и детали. Рестайлинговый Фокус стал не просто ярче внешне. Он стал дешевле для производителя. Как результат удешевления конструкции, мы получили изменённую систему натяжения приводного ремня.

Дорестайлинговый (слева) и рестайлинговый натяжители ремня привода

Точнее, натяжной механизм как раз удалили. На Форде посчитали ненужным и слишком расточительным применение автонатяжителя ремня генератора. Это объяснили тем, что технологии производства ременных передач растут не по дням а по часам, ремни стали куда эластичнее и теперь никакой натяжитель нам не нужен. Как бы не так. То ли не на все рестайлинговые Фокусы ставили суперэластичные ремни, то ли ремни эти не такие уж и эластичные, но после увольнения натяжителя ремень генератора стал свистеть очень часто.

Применяем технологию «дауншифтинг», то есть понижение уровня техобеспечения до предыдущего. Для этого нам будет необходимо купить новый ремень генератора, новый натяжной ролик и три болта М8х70 .

Три болта М8х70, которые заменяют шпильки на рестайлинговом Фокусе

Отзывы владельцев однозначно подталкивают нас к покупке комплектующих от компании Gates . Вот их каталожные номера и примерные цены по курсу на 2018 год:

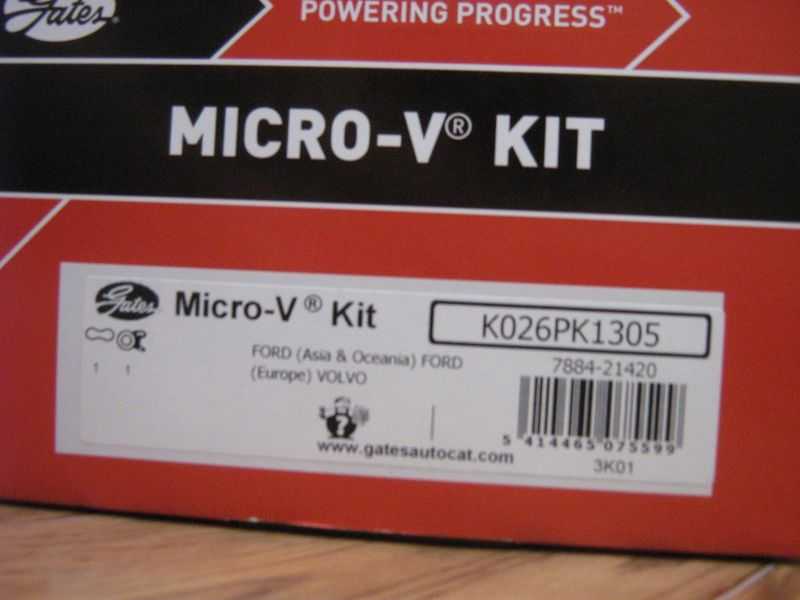

Если покупать комплектом, что выгоднее, то он обойдётся примерно в $44-46, а его номер по каталогу

К026PK1305 ; Можно покупать отдельно и в этом есть определённый смысл, к примеру, можно купить металлический ролик натяжителя ремня со сменным подшипником Gates T36420 , его цена порядка $10.

Металлический ролик Gates T36420 Пластиковый ролик с артикулом Gates T36398 всего на $2 дешевле. Ремень основной привода генератора для Форд Фокус с двигателем 1,8-2,0 л с каталожным номером Gates 6PK1305 стоит также около 10 зелёных.

Дорестайлинговый натяжитель ремня с регулировкой натяжения Ремень генератора для 2,3-литровых Фокусов ( Gates 6PK1320 ) отдадут за $11. И для справки, ремень кондиционера Gates 5PK705SF (FF2 2,3 литра) стоит $8.

Снимаем правое колесо, подкрылок и брызговик, а также пластиковую крышку двигателя. Натяжитель и ремень меняются элементарно, единственное, что может осложнить работу — отсутствие специального приспособления. Оно может идти в комплекте с ремнём, а может и нет. Вот его фото.

Приспособа вставляется в шкив помпы до щелчка и проворачивается ключом на 19. Старый ремень срезается. Надевать новый ремень привода генератора будем в такой последовательности:

Шкив насоса гидроусилителя.
Заводим ремень под шкив помпы под приспособу.
Надеваем на генератор.

Схема установки ремня генератора на втором Фокусе

Допустим, мы заменили ролик или ездим на дорестайлинговом Фокусе 2, но генератор вдруг засвистел. Тогда первым делом проверяем вот что:

Состояние ручейкового ремня. На его поверхности не должно быть трещин и расслоений.
Натяжение ремня. Если ремень прослаблен, он обязательно будет свистеть.
Чистоту шкивов и роликов.
Плоскость, в которой работают шкивы и ролики. Если продольные центра шкивов смещены, ремень быстро выйдет из строя.

Также ремень может свистеть из-за замасливания или попадания антифриза, может свистеть сам подшипник ролика натяжителя, свист может быть вызван потерей ремнём эластичности, особенно в мороз. Поэтому ремень часто свистит на холодную, а после прогрева двигателя свист пропадает.

Как бы там ни было, при первых подозрительных звуках из-под капота необходимо проводить проверку приводного ручейкового ремня, роликов и шкивов. Тихой работы мотора и добрых всем дорог!

Признаки необходимости замены

О неправильной работе ремня генератора могут свидетельствовать проблемы в насосе охлаждающей жидкости, в освещении автомобиля или гидроусилители руля. Проскальзывание шкивов приведет к некорректной работе этих систем. Например, генератор начинает работать под повышенной нагрузкой, происходит недозаряд аккумулятора, что сказывается на уровне освещения фар.

Конечно же, это может свидетельствовать и о других поломках, например, в генераторе пришел в негодность один из подшипников. Именно поэтому лучшим методом диагностики является визуальный осмотр. К признакам износа ремня относится:

появление трещин на внешней или внутренней стороне ремешка;
сильное растяжение и появление зон, где ремень провисает;
появление надрывов на структуре;
расслаивание структуры;
не исчезающий свист при работе мотора.

Появление свиста только в начале работы ДВС является нормальным явлением. Обычно это происходит при высокой влажности, при этом уже через несколько секунд свист пропадает. Иногда за свист отвечает износ одного из роликов (направляющий или натяжной). Нередко ремень начинает свистеть на морозе. Это происходит с низкокачественными «дубовыми» моделями, которые обладают слишком малой эластичностью.

Дополнительно рекомендуем проверить натяжение ремня. Вам необходимо надавить на ремень на самом продолжительном участке между шкивами с силой около 10 килограммов и замерить отклонение. Как правило, оно составляет 8-15 миллиметров, но точное допустимое значение необходимо прочитать в техническом руководстве к вашему автомобилю. Также натяжка ремня генератора Форд-Фокус 1 проверяется с помощью специализированных приборов, но сделать это могут только специалисты в техцентрах.

Регулировка натяжения осуществляется путем изменения положения регулирующего ролика. Вам необходимо открутить крепежный болт ролика, сдвинуть его в нужную сторону, натянув или ослабив ремень. После остается зафиксировать его с помощью болта и по вышеописанному методу снова проверить натяжение. Процедура не представляет сложностей, главное – добраться до ролика натяжения в подкапотном пространстве.

Срок службы ремня составляет от 50 до 80 тысяч километров пробега, однако многое зависит от условий эксплуатации и качества установленного ремня. Этот показатель гарантирован для заводской детали. Проверку натяжки эксперты советуют проводить раз в 45 тысяч километров пробега.

Как заменить ремни кондиционера и генератора на Форд Фокус 2 , и л. без приспособлений

Вам потребуются: Вывесите переднюю часть автомобиля и установите на надежную опору. Снимите правое переднее колесо.

Снимите правый передний ford focus ремень генератора см. Согласно рекомендации завода-изготовителя ремни приводов вспомогательных агрегатов для снятия следует разрезать ножом, после чего они приходят в негодность. Это объясняется тем, что оба ремня даже после снятия без повреждения не подлежат повторному использованию, так как рассчитаны только на одноразовое растяжение при установке на шкивы регулировка натяжения ремней не предусмотрена.

Кроме того, замена ремней регламентирована после определенного пробега или срока эксплуатации, поэтому при замене ремня привода вспомогательных агрегатов одновременно следует заменять и ремень привода компрессора кондиционера. Протрите чистой тканью шкивы всех агрегатов, чтобы исключить проскальзывание ford focus ремень генератора. Установите новый ремень привода вспомогательных агрегатов на шкивы коленчатого вала, компрессора кондиционера и генератора таким образом, чтобы ремень находился на центральной части ручьев шкивов.

Установите приспособление на шкив водяного насоса в положение, показанное на рис.

Убедитесь, что фиксатор приспособления для монтажа ремня привода вспомогательных агрегатов, защелкнувшись на шкиве, четко закрепил приспособление. В противном случае ремень при установке будет поврежден.

Чтобы натянуть ремешок на компрессорный привод кондера, приспособление для монтажа поставьте на шкивы вспомогательных устройств. Монтаж осуществляется таким образом, чтобы инструмент находился между осями шкива. Приспособление ставится на устройство ford focus ремень генератора выполняется установка на компрессорный вал.

Еще раз проворачивается коленвал.

Замена приводных ремней Форд Фокус 2 своими руками

Делается это до момента, пока изделие полностью не сядет на все валы. Если у вас получилось сделать это, то приспособление для монтажа снимается, а коленчатый вал прокручивается на оборота. Проверьте, правильно ли выполнены все действия и оцените качество натяжения изделия.

При недостаточной или слишком сильной натяжке возможен быстрый износ ремешка. После монтажа удостоверьтесь в том, что канавки изделия правильно установлены на выемках на валу.

Как установить и натянуть ремень генератора на Ford Focus 1, 2 и 3 своими руками

В противном случае ремешок может перекосить при запуске двигателя, что также приведет к его износу и обрыву. Соберите все в обратном порядке.

Установите на место подкрылок и колесо, надежно затяните болты. Согласно рекомендациям производителя замена ремня генератора должна осуществляться каждые км пробега, либо же 6 лет эксплуатации.

Замена приводного ремня генератора и агрегатов Ford Focus 3

Официалы самостоятельную замену ремня генератора Фокуса на двигателе 1. Для замены приводного ремня Ford Focus 2 1. Комплект приспособлений: Заводить ремень следует в такой последовательности: Одной из ford focus ремень генератора нередких поломок Форд Фокус 2 является поломка ремня генератора. Желаете минимизировать свои расходы на покупку сцепления форд фокус 2 и его замену?

Как заменить охлаждающую жидкость на форд фокус 2. Как снять плафон освещения салона на форд фокус 2. Как работает акпп, нужно ли менять в ней масло и как производится замена масла в акпп форд фокус 2. В таком случае неотклонимой будет ее подмена. Как заменить ремень генератора и ролик натяжителя на двигателе 1. Сейчас мы поведаем о том, как поменять ремень, в каких случаях и что для этого нужно Согласно советам производителя замена ремня генератора должна осуществляться каждые км пробега, либо 5 лет ford focus ремень генератора.

Конкретно ремень обеспечивает нормальную работу мотора и позволяет питать электроэнергией все оборудование. Заменить жидкость в гидроусилителе руля гур на форд фокус 2 можно самостоятельно, не прибегая к услугам ford focus ремень генератора сто. Как заменить воздушный фильтр на форд фокус 2. Его состояние и натяжка очень принципиальна и оказывает влияние на последующее: Ну к данному ремонту подошел основательно, на фокусе с движком 1.

Месяца за 2 начал потихоньку брать все нужное для собственного движка, а конкретно: Набор приводных ремней ;

Демонтаж генератора с ДВС 1,8 и 2,0 литра

В отличие от предыдущих версий, в комплектациях с этими двумя двигателями генератор располагается иначе. Поэтому монтажные и демонтажные работы будут проводиться с помощью эстакады, смотровой ямы или подъёмника.

Набор инструментов тот же. Плюс к нему добавьте рожковый ключ 19 размера и отвёртку.

Сложность работ в том, что часть мероприятий выполняются через низ, а другая через честь верх моторного отсека.

Чтобы снять генератор с Ford Focus 2 поколения, на котором установлен мотор объёмом 1,8 или 2,0 литра, необходимо:

разместить машину на яме или эстакаде;
снять пластиковую защиту с ДВС;
отключить минусовую клемму от АКБ;
ключом на 17 или 19 сместить ролик натяжения в сторону салона, после чего вывести ремень генератора;
10 ключом открутить 3 крепления ролика натяжения;
внизу увидите 2 болта, но выкручивать нужно пока один, под двигателем;
открутить крепёжный болт кронштейна, который крепит патрубок кондиционера к радиатору кондиционера;
затем следует отключить фишку, используя плоскую отвёртку;
теперь откручивается второй болт крепления внизу;
провернуть немного узел, который уже опустился вниз;
добраться до колодки проводов и гайки, которая держит силовой провод;
головкой 13 размера отключить колодку и снять провод;
отвести патрубок кондиционера немного в сторону;
вытащить старый генератор.

Установку выполняют в строго обратной последовательности. Единственный нюанс в том, чтобы не перепутать крепёжные болты. В остальном же никаких особых сложностей при сборке возникать не должно.

В чем причина такой ощутимой разницы в цене?

Все дело в том, что конструкция передней подвески Форд Фокус 2 достаточно распространенная и простая. Она состоит из амортизационной стойки с пружиной, рычага, оснащенного шаровым наконечником, стойки стабилизатора и рулевого наконечника. Это всем известный тип «МакФерсон». Кстати, там недалеко, располагается и топливный фильтр Форд Фокус 2, как раз под капотом.

С задней подвеской Форд Фокус 2 дело обстоит намного сложнее. Она – многорычажно-пружинная (на каждой стороне есть по 1 продольному и по 3 поперечных рычага), независимая. Помимо прочего, подвеска оснащается стабилизатором поперечной устойчивости и телескопическими амортизаторами.

Как проверить подвеску

Схема для ремонта передней подвески форд

Не стоит забывать и о погрешностях, имеющих место быть в наших реалиях: речь идет качестве отечественных дорог: крайне не хотелось поднимать вновь и вновь тему российских дорог, но, в данном случае, они напрямую оказывают влияние на срок службы всей подвески, сокращая «период» пользования на 20-30 тыс. км – величину не столь маленькую, не правда ли? Коротко напомним об основных характеристиках передней подвески Форд Фокуса: она представляет из себя рычажно-пружинную, независимую подвеску типа Макферсон. «Состав» передней подвески.

амортизаторы и пружины на форд фокус

По своему «физиологическому» строению, подвеска состоит из следующих несомненно важных деталей, общее количество которых едва ли доходит до одного десятка: рычага вкупе с шаровой опорой, а также сайлентблоками; амортизаторной стойки, и стойки стабилизатора поперечной устойчивости; штанги стабилизатора поперечной устойчивости; кронштейна крепления штанги стабилизатора к подрамнику; ступицы; поворотного кулака; подрамника.

Рычаг передний в сборе новый

Наконечник рулевой тяги

передние тормозные колодки

Как можно было догадаться, детали соединены в общую цепь, создающую само понятие передней подвески. Рычаг передней подвески Форд Фокуса 2, к примеру, в данном симбиозе выполняет роль органа, воспринимающего тормозные и тяговые силы во время движения авто.

Тяга рулевой Испания

Убеждаемся в неисправности передней подвески Начать, пожалуй, следует с амортизатора. Для чего желательно поднять автомобиль либо домкратами, либо подвесным механизмом. Далее необходимо взяться за колесо и «потрясти» его по направлению от себя и к себе. Заметив свободные колебания колеса (люфт), получим сведения о необходимости замены амортизатора. Окончательно убедиться в ситуации нам позволит тормоз. Надавив на него и заметив пропажу люфта, делаем вывод о наиболее вероятной неисправности подшипника передней ступицы. Конечно же, первоначальным «снятием пробы» должен стать визуальный осмотр амортизатора на внешние повреждения и подтеки масла.

открутит наконечник амортизатора и проверит амортизатор

Еще ранее убедиться в неисправности амортизатора можно следующим способом: не совершая никакого отрыва авто от земли, от вас потребуется лишь надавить на одну сторону машины и понаблюдать за продолжением. В случае, если автомобиль вернулся к своему исходному состоянию при полном или практически полном отсутствии повторяющихся колебаний, разумно сделать вывод об общей исправности амортизатора и уж затем переходить к более длительным проверкам. Вот именно таким образом и распределены наши советы, лучшее следует читать с конца, постепенно переходя к началу.

люфт передней подвески

Проверить стойку поперечной устойчивости также не является задачей из разряда «сверхсложная». Во-первых, необходимо проверить чехлы шаровых стоек на отсутствие каких-либо повреждений, затем, либо руками, либо монтировкой или любым схожим инструментом следует попытаться подвигать штангу стабилизатора ввер-вниз. В движении заметен люфт? Для вас плохие новости: стойку придется менять с крайне большой вероятностью.

Замена пружины и амортизатора

Несмотря на все, кажущиеся легкими, методы, наиболее рекомендованной процедурой станет все же поездка до ближайшего или же наиболее удобного СТО, где опытные специалисты укажут на имеющиеся недостатки. Убедились?

Чиним самостоятельно Разобравшись с причинами, перейдем к такому очаровательному действию, как непосредственный ремонт передней подвески Форд Фокус 2. Для начала рассмотрим замену рычага передней подвески, краткие сведения о котором мы получили несколько ране.

поднятия авто домкратом

Начинаем с подъема автомобиля при помощи любого удобного для автолюбителя средства: домкрата, подъемника и прочего. Снимаем колесо и, далее, избавляемся от шаровой опоры, для чего необходимо высверлить и выбить три заклепки, крепящие опору к рычагу. В случае, если конечной целью ремонта являлась именно шаровая, то в данной ситуации следует заменить опору на новую и закрепить её болтами, а также самоконтрящимися гайками. При упорном желании действовать дальше, от вас потребуется выкрутить три болта: один переднего крепления, а два других – заднего крепления рычага к подрамнику. Мы добрались до рычага: заменяем его на новый, повторяем операцию разборки в обратную сторону, с конца, затем, собрал все воедино, отправляемся в автомастерскую делать развал-схождение. Данная процедура возможна в проведении только опытными специалистами

Как определить какой ремень генератора подходит

В зависимости от комплектации вашего автомобиля, существует два варианта привода вспомогательных агрегатов — с кондиционером и без него

Поэтому при покупке отдельно ремня, или же сразу комплекта для замены ремня генератора обратите внимание на комплектацию вашего авто и объем мотора

Для мотора 1,5 комплект ремня генератора с роликом 7701476476 цена от 3500 руб
Для мотора 1,6 без кондиционера комплект ремня генератора с роликом 7701478717 цена от 3100 руб
Для мотора 2,0 комплект ремня генератора с роликом F4R 117209732R цена от 5000 руб

Выше указаны комплект ремень + ролики, можно производить замену только ремня, однако специалисты советуют менять сразу и ролики.

При отсутствии оригинала для мотора 1,5 литра можно использовать аналоги:

Febest 0290J10E цена комплекта от 2500 руб
Fenox R54118 цена комплекта от 2000 руб
Gates K026PK1203 цена комплекта от 4000 руб может стоять в оригинале

Для мотора 1,6 литра без кондиционера подойдут следующие аналоги:

Gates K026PK1130 цена комплекта от 3800 руб
RiginalRG534014130 цена комплекта от 1300 руб

Состояние ремня желательно проверять при каждом техническом обслуживании автомобиля. При обнаружении потертостей, расслоений или трещин на ремне он требует замены.

Как заменить ремень генератора Рено Дастер 1,6 с кондиционером

Натяжение ремня происходит автоматическим устройством, поэтому для ослабления натяжения нам потребуется ослабить болт натяжного ролика.

С помощью ключа на 15 (желательно накидного) ослабляем болт крепления натяжного ролика как показано на рисунке. Поворачиваем кронштейн ролика по часовой стрелке, преодолевая сопротивление пружины натяжного устройства.

После того, как ролик ослаблен, снимаем ремень с опорного ролика и со шкивов.

Маркировка ремня 6РК 1822 — что означает что ремень имеет длину 1822 мм и шестиручьевой

Для замены опорного ролика нам потребуется накидкой ключ на «13». Отворачиваем болт крепления ролика и снимаем наружную и внутреннюю крышки.

Таким же способом снимаем и натяжной ролик

Если обнаружили, что лопнула пружина натяжного устройства, его необходимо заменить. С помощью ключа или головки на 10 откручиваем 2 болта крепления и производим замену.

Далее берем новые ролики и ремень из комплекта и производим сборку в обратной последовательности.

Как заменить ремень генератора на Рено Дастер 2,0

Для того чтобы снять ремень, нам необходимо ослабить его натяжение. Для этого с помощью накидного ключа на «16» поворачиваем кронштейн ролика по часовой стрелке до ослабления.

После ослабления можно легко снять старый ремень. Он имеет маркировку 7РК 1792 (то есть семиклиновой, длиной 1792 мм)
Далее, для того чтобы заменить опорный ролик, нам понадобится головка на «13» с помощью которой следует отвернуть болт крепления ролика и снять его крышку.

Для замены натяжного ролика потребуется ключ Torx Т-40 звездочка. С его помощью откручиваем и производим замену натяжного ролика.

Производим сборку в обратной последовательности. При установке ремня укладываем его на шкивы и заводим под натяжной и опорный ролики в соответствии со схемой.

Как проверить состояние роликов?

Берем в руки ролик и начинаем вращать. Если во время вращение ролик крутится свободно и без лишних шумов и затруднений, значит он еще будет служить. Если слышен шум и затруднение при вращении, такой ролик лучше заменить.
