Процедура разборки задней двери

До начала демонтажа задней двери Ford Fusion, потребуется подготовить некоторые инструменты, а именно:

• Ключи Torx T20 и T25;
• Торцевой ключ на 10;
• Крестовую отвертку;
• Пластиковую лопатку, чтобы поддевать защелки и фиксаторы.

Переходим непосредственно к процессу разборки задней двери Форд Фьюжн:

Удаляем заглушку, расположенную под ручкой замка, использовав какой-нибудь тонкий предмет, затем крестовой отверткой убираем крепежный винт. Теперь можно демонтировать пластиковую накладку дверной ручки, воспользовавшись лопаткой из крепкого пластика.
Надавливаем на защелки и отключаем стеклоподъемник

Воспользовавшись ключом Т25, откручиваем саморезы, а затем отщелкиваем элемент, чтобы демонтировать ручку.
Осторожно вытаскиваем панель на себя. Когда фиксатор вышел, необходимо потянуть низ панели, когда все фиксаторы отсоединились, тянем пластик кверху, после чего уплотнитель стекла может выйти из своей полости.
Убираем дверную ручку, отжав фиксатор, находящийся со стороны троса, после чего можно легко выполнить весь демонтаж конструкции.
Выкручиваем динамик и отсоединяем всю электропроводку, подведенную к данному элементу.
Берем торцевой ключ на 10 и начинаем откручивать саморезы, продвигаясь по всему периметру панели

Когда панель постепенно достается, можно просунуть руку внутрь и сделать самую сложную процедуру – отсоединить механизм стеклоподъемника от пластиковой карты двери. Основной задачей является откручивание четырех саморезов ключом Т20, расположенных изнутри дверной конструкции.
Используем Т25 для выкручивания трех крепежных элементов, на которых держится электромотор ЭСП, и еще двух болтов, удерживающих саму панель.
После того, как мы высвободили панель почти от всех держателей, помимо защитного чехла троса ручки, следует задвинуть панель Т-образными элементами на него, подтолкнуть вперед машины и вытянуть на себя, чтобы полностью вытащить деталь.
Вооружитесь отверткой, подденьте и демонтируйте все крепежные элементы, удерживающие проводку. Вытащите разъем стекла и уберите его – он закреплен посредством специальной фиксирующей площадки.

Когда вы завершили работу по снятию обшивки задней двери, можно переходить к другой двери и повторить все вышеописанные действия. После этого вы сможете легко провести шумоизоляцию деталей, установить дополнительные динамики или выполнить другие действия. Сборка всех конструкций производится в обратной последовательности и вряд ли вызовет затруднения.

Продолжение шумоизоляции (задние двери)

После оклейки багажника я решил приступить к оклейке задних дверей. Предварительно решил глянуть в книгу по ремонту и эксплуатации fusion и, убедившись, что толковых разъяснений по разбору задней двери нет, начал искать информацию в интернете, но к сожалению и там информации не так уж много, в основном только теория без иллюстраций. Поэтому здесь я более подробно и с иллюстрациями (фотки делал на телефон так что за качество извините) покажу порядок разбора обшивки (вдруг кому-то пригодится) и естественно покажу результат проделанных работ)Итак нам понадобятся: отвертка с крестообразным и плоским шлицем, нож, ключ торкс 40 (в книге), в моем же наборе это торкс 20, ключ на 10 и руки естественно.Начать разбор можно с ручки открывания двери, где под заглушкой, которую следует снять поддев ножом, находится винт.

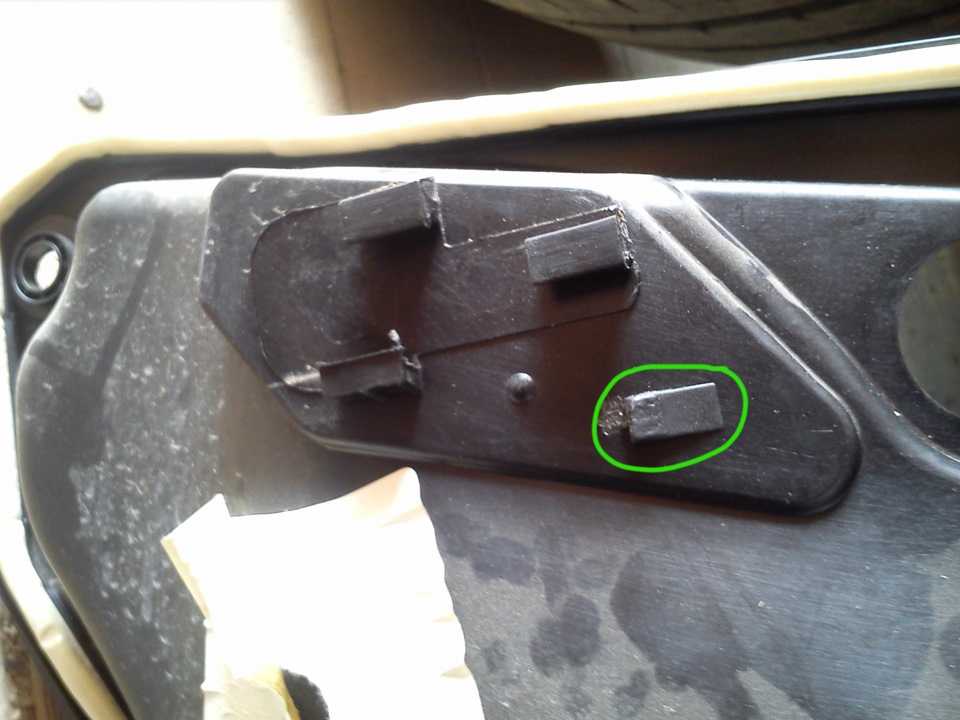

После того как выкрутили этот винт необходимо в месте, помеченном красной стрелкой, поддеть накладку ручки открывания двери отверткой, когда отойдет одна из защелок, появится зазор между обшивкой двери и накладкой, ведя по которому в направлении указанном зеленой стрелкой отожмем еще одну защелку, а далее потянув саму накладку на себя извлечем ее (это самый простой и безболезненный способ для обшивки).И полезное замечание от KelLiN , чтобы не заморачиваться с накладкой ручки открывания двери и максимально исключить риск повреждения обшивки, можно после выкручивания первого винта просто пропустить шаг с извлечением накладки и уже потом на снятой обшивке отсоединить тросик от ручки, благо его длины для этого вполне хватает. Так что выбор за вами: делать как рекомендует книжка «Руководство по ремонту Ford Fusion» или прислушаться к мудрому совету драйвовчанина)Далее необходимо снять заглушку, расположенную в углублении обшивки и вывернуть еще один винт

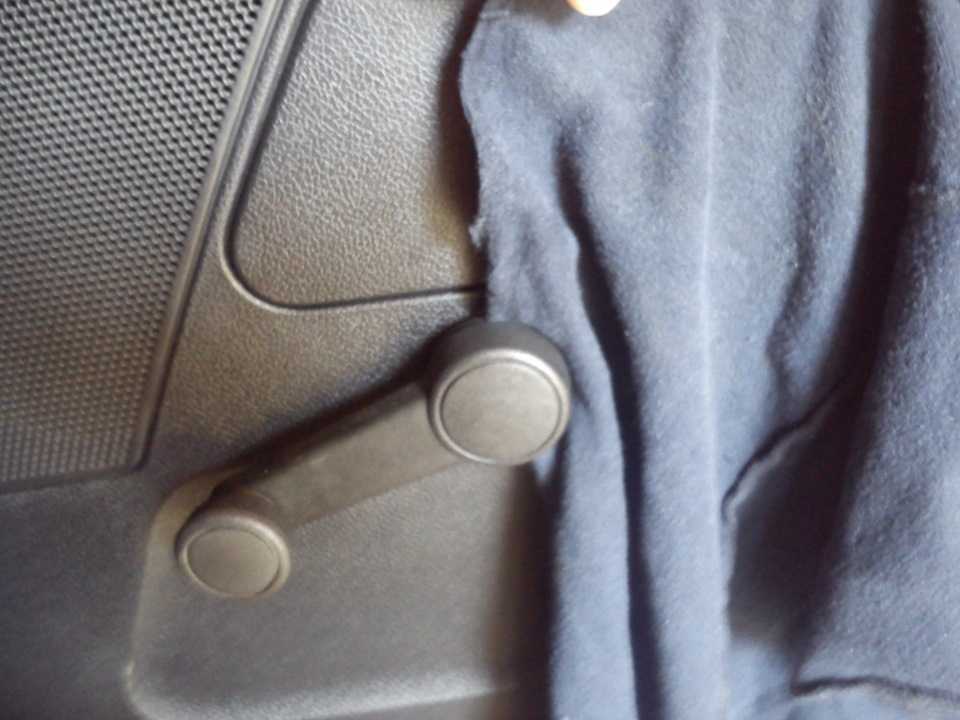

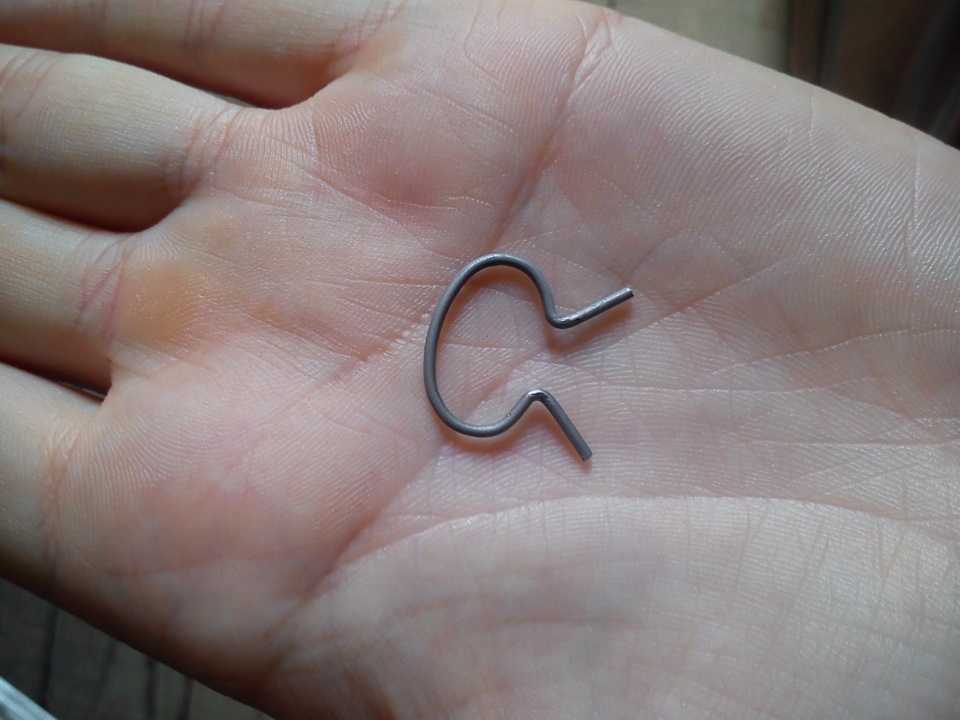

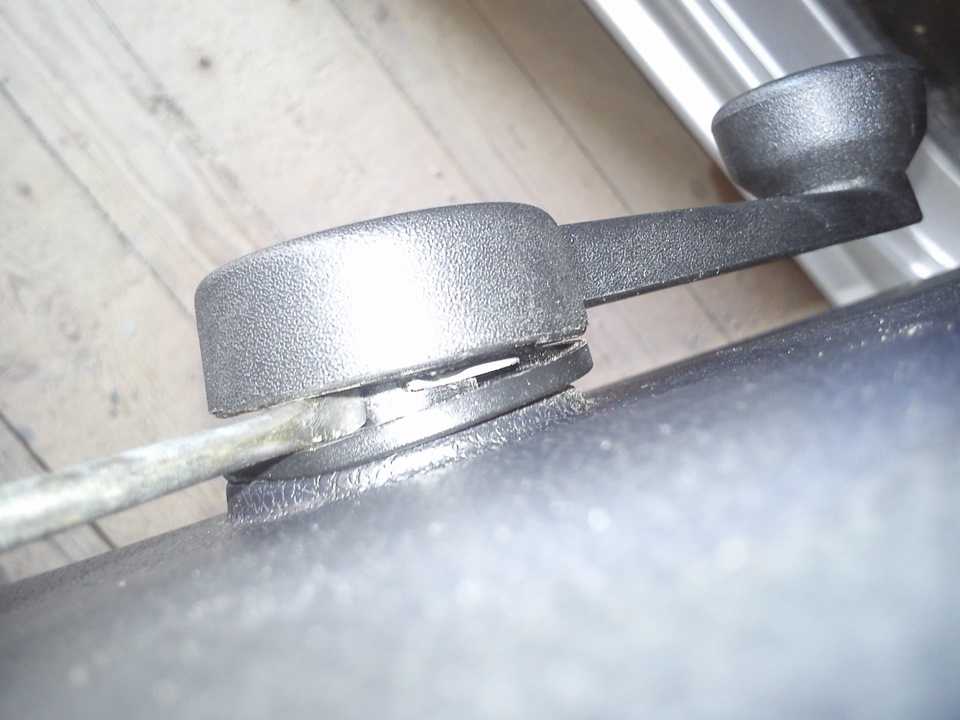

Остается снять ручку стеклоподъемника, для этого воспользуемся не варварским способом ее отрывания (как указано в книжке) а более гуманным способом продевания плотной ткани в щель показанную на фотке, что позволит снять фиксатор (главное его потом не потерять)

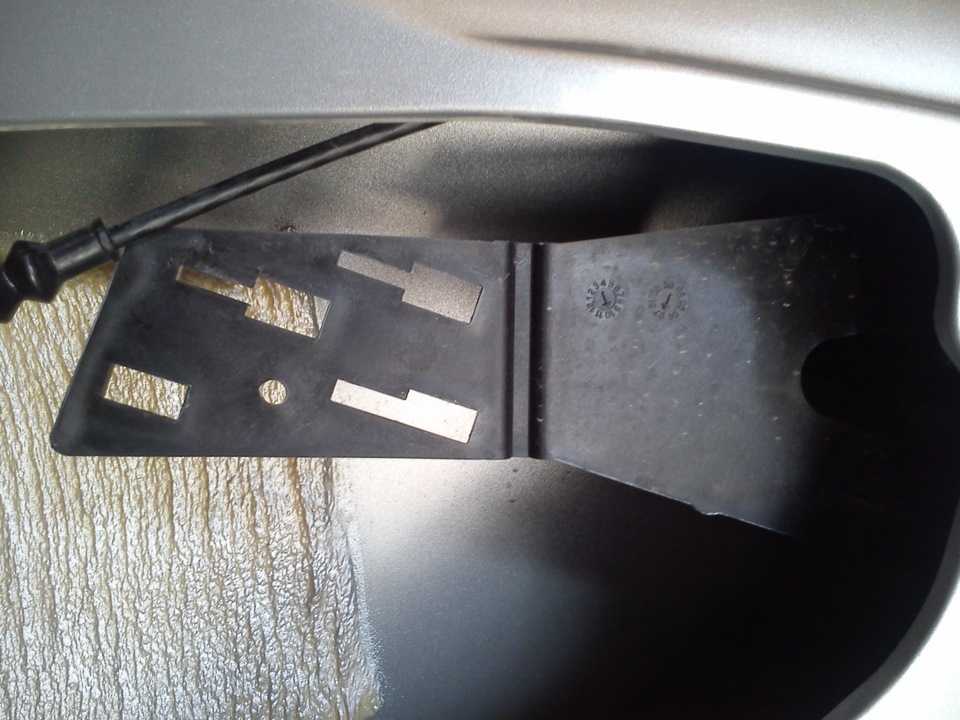

Теперь внутреннюю обшивку двери ничто не держит кроме 5 держателей расположенных по краям, поэтому желательно поддев нижний край обшивки преодолевая сопротивление держателей тянуть обшивку на себя и далее приподняв обшивку снять с ее законного местаПолучив доступ к внутренней панели двери следует снять ручку двери отжав фиксатор на ее обратной стороне, выкрутить 4 винта торксом и снять динамик (при этом надо не забыть отсоединить колодку проводов с обратной стороны). Далее отклеив заглушку технологического отверстия, помеченную красным

надо, вернув ручку стеклоподъемника на законное место, опустить стекло вниз, где через технологическое отверстие при помощи отвертки можно будет отжать пластиковый фиксатор стекла и подняв затем руками стекло в верхнее положение закрепить его там при помощи скотча, чтобы в дальнейшем оно не мешалось.Затем следует вывернуть 9 болтов крепления внутренней панели двери и добраться до пожалуй самого проблемного места, а именно небольшой панельки от замка двери с тремя направляющими и одним ограничителем, где надо поддеть при помощи короткой отвертки (ножа или в моем случае направляющего для снятия магнитолы)тот самый ограничитель (выделен зеленым)

и сдвигая панель в по направлению к багажнику снять ее, но прежде чем пытаться убрать ее в сторону следует отсоединить колодку с проводами, расположенную ниже замка двери, для этого надо снизу поддеть красную защелку и нажав на фиксатор извлечь колодку.Ну а далее просто пара фоток проделанной работы)

Всего на каждую заднюю дверь ушло немногим более половины листа STP silver 2 мм 55×75 и около 1/4 листа сплэна 4 мм 1×1,5 метра.

Снятие обшивки передней двери Форд Фокус 2

Снятие обшивки передней двери Форд Фокус 2

Демонтаж обшивки передних дверей может понадобиться в самых разнообразных ситуациях. Например, для ремонта замочных механизмов, регулировки стеклоподъемников, замены стекла, установки шумоизоляции, устранения повреждений двери или при обнаружении коррозии, трещин металла

Чтобы ни послужило причиной разборки двери, все работы следует выполнять максимально аккуратно и осторожно, стараясь не повредить обшивочный пластик, проводку, крепления

Из инструментов понадобятся только отвертки, пластиковая «лопатка», с помощью которой можно будет поддеть пластиковые накладки и панельки без риска оцарапать их поверхности, ключ TORX T25. Также следует заранее позаботиться о чистых поверхностях, на которые можно будет складывать детали и комплектующие, стекло. Кстати, если не требуется замена стекла, его можно закрепить к дверной раме малярным скотчем.

Отдельно следует отметить, что при любых ремонтных и профилактических следует применять только оригинальные запчасти. Китайские аналоги, которые буквально заполонили российский рынок, зачастую нуждаются в дополнительной обработке, подточке, подгонке. Это, в свою очередь, требует привлечения лишних временных и материальных ресурсов, а иногда и помощи высококвалифицированных специалистов. Чтобы сделать ремонт более экономичным, можно купить бу запчасти для Форд Фокус 2 на нашем сайте. Они ничем не уступают более дорогостоящим новым и полностью пригодны для повторного использования.

Как снять обшивку двери Форд Фокус 2?

Процесс снятия обшивки дверей на Форд Фокус предполагает следующую последовательность действий:

Демонтаж защитной сетки динамика-«пищалки». Для этого нужно ее легка поддеть и аккуратно потянуть на себя, снимая с двух точечных защелок. После этого ключом откручивается крепления самого динамика.

Далее следует снять уплотнитель

Делать это следует очень осторожно, стараясь не повредить как сам уплотнитель, так и скобки, которые к тому же могут запросто потеряться. После можно приступать к подлокотнику

В зазор нужно продеть отвертку или пластиковую «лопатку», слегка поднажать и потянуть нижнюю часть подлокотника на себя, снимая его с защелок.

Под верхней частью подлокотника обнаружатся крепежные болты, отвечающие за фиксацию обшивки. Их нужно открутить, после чего, придерживая жгут проводов, отсоединить колодку от разъема блока управления стеклоподъемниками.

Поддевая отверткой или «лопаткой» окантовку ручки, тянем ее немного на себя, а потом вправо, снимая с защелок.

Затем можно приступать к непосредственному снятию обшивки. Поддевая отверткой или «лопаткой» пластик, его следует аккуратно тянуть на себя, стараясь не сорвать пистоны. В случаях, если пистоны остались в металле, не стоит отчаиваться – они с легкостью достаются с помощью плоскогубцев.

Немного терпения и аккуратности обеспечат беспрепятственное снятие обшивки без привлечения сторонней помощи. Сбор двери выполняется в точной обратной последовательности.

Вы можете купить бу запчасти для своей машины у нас на сайте

Если вам необходимы качественные бу запчасти Форд Фокус 2 по доступным ценам, обращайтесь в компанию «ВсеНаРазборку». Мы предоставляем наиболее комфортные условия взаимодействия всем категориям клиентов:

• Адекватные цены;
• Оплата наличными и по безналу;
• Оперативная обработка заявок;
• Официальные гарантии на все представленные наименования;
• Профессиональная помощь при выборе комплектующих;
• Доставка по городу и регионам РФ.

Мы реализуем оригинальные и качественные запчасти бу на форд в Москве недорого, без переплат и наценок, оптом и в розницу, гарантируя их 100% пригодность для дальнейшей эксплуатации.

голоса

Рейтинг статьи

Ford Focus 2 Manual

Работу проводим для замены механизма электростеклоподъемника. Операции по снятию электростеклоподъемника Форд Фокус 2 показаны на водительской двери, механизм электростеклоподъемника правой двери снимается аналогично.

Устанавливаем стекло так, чтобы его задний край не доходил до рамки двери на 220 мм (см. «Снятие стекла передней двери Форд Фокус 2»).

Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем обивку передней двери (см. «Снятие обивки передней двери Форд Фокус 2»). Ослабляем болты крепления стекла к держателю (см. «Снятие стекла передней двери Форд Фокус 2»).

Поднимаем стекло в верхнее положение и крепим его скотчем к рамке двери.

Сжав фиксаторы, отсоединяем колодку жгута проводов от электродвигателя мотор-редуктора.

Отсоединяем трос привода замка двери от внутренней ручки (см. «Снятие внутренней ручки передней двери Форд Фокус 2».).

Вынимаем уплотнитель троса внутренней ручки двери из отверстия в монтажной панели и проталкиваем уплотнитель вместе с тросом во внутреннюю полость двери.

Проталкиваем внутрь фиксаторов запорные втулки крепления замка — их всего три.

Данную операцию следует производить с особой осторожностью, чтобы не повредить лепестки фиксаторов. Если фиксаторы или втулки при демонтаже повреждены их можно заменить саморезом. Если фиксаторы или втулки при демонтаже повреждены их можно заменить саморезом

Если фиксаторы или втулки при демонтаже повреждены их можно заменить саморезом.

Для этого необходимо просверлить отверстие размером под диаметр самореза в середине расположения втулок.

После снятия монтажной панели соберите запорные втулки, они будут нужны при последующей установке монтажной панели.

Отсоединяем колодку жгута проводов от динамика.

Вынимаем уплотнитель жгута проводов электропривода блокировки замка из отверстия монтажной панели двери.

Пассатижами извлекаем семь пластмассовых держателей жгутов проводов из отверстий монтажной панели.

Головкой «на 10» отворачиваем десять болтов крепления монтажной панели к внутренней панели двери.

Расположение болтов крепления монтажной панели двери

Немного отведя монтажную панель от двери, отсоединяем колодку жгута проводов от электропривода блокировки замка…

…и выводим колодку и жгут проводов из отверстия в монтажной панели.

Проталкиваем уплотнитель жгутов проводов внутрь монтажной панели…

…и выводим жгуты проводов через отверстие в монтажной панели.

Снимаем монтажную панель в сборе со стеклоподъемником.

Механизм электростеклоподъемника передней двери

Устанавливаем механизм электростеклоподъемника передней двери и монтажную панель в обратной последовательности.

Если будет установлен новый механизм стеклоподъемника, то перед установкой монтажной панели следует переместить держатель стекла так, чтобы сухари обоих рычагов механизма стеклоподъемника заняли положение между двумя просечками в держателе каждой стороны…

Разборка двери багажника Форд Фьюжн

Процедура разборки двери багажника не слишком отличается от других описанных ранее процессов:

• Для начала убираем минусовую клемму с аккумулятора;
• Демонтируем пластиковый треугольник двери, закрывающий механизм крепления стекла (если это предусмотрено вашей модификацией автомобиля);
• Снимаем ручку отпирания двери, поддевая облицовку пластиковой лопаткой и выкручивая крепежный болт;
• Отсоединяем всю систему проводки, которая подсвечивает задние осветительные элементы машины;
• Выкручиваем 10 болтов крепежа внутренней обшивки, после чего аккуратно достаем ее из двери.
• Убираем два направляющих элемента и вытаскиваем замок багажника. Дверь разобрана, и вы можете переходить к решению задач по шумоизоляции или другим работам.

Все, что вы хотите знать о Форд Фьюжн, но не знали где спросить

В процессе эксплуатации обивка на передних дверях Ford Fusion может повреждаться — появляются царапины, дефекты или прочие явные повреждения. В такой ситуации необходимо заменить обивку в строгом следовании алгоритма действий.

Для выполнения работы стоит сделать следующее: Чтобы избежать повреждения деталей, стоит обернуть лезвие отвертки с помощью изоляции, после чего отвести декоративную накладку одновременно с установленным на ней управляющим блоком стеклоподъемников; Переверните накладку ручки, после чего отбросьте колодку с проводами, которые питают стеклоподъемники — сначала водительские, а потом пассажирские; Демонтируйте накладку ручки с ЭБУ стеклоподъемника, после чего скрутите пару крепежных винтов и отожмите фиксаторы.

Далее демонтируйте ручку и подденьте с помощью отвертки винтовую заглушку крепления внутри ручки; Достаньте заглушку и открутите крепежный винт внутренней ручки; Послабьте протяжку 2-х и более винтов нижнего крепления дверной обивки, а далее открутите болт полностью, после чего демонтируйте винты; Потяните на себя участок обивки, чтобы открепить пластмассовые фиксаторы. Отведите обивку в сторону.

Будьте осторожны — специальные фиксаторы расположены под дверной обивкой. Если держатель был поврежден, поменяйте его; С внутренней части отбросьте замочный привод, после чего с помощью отвертки отожмите фиксатор и отбросьте тягу от рычага внутренней ручки; Поставьте на место обивку передней двери по алгоритму, который обратен демонтажу.

Ремонт привода замка двери Форд Фокус 2

https://youtube.com/watch?v=DZmAF9wA2mA

Одной из главных проблем для многих автовладельцев является замена стекла Ford Fusion в случае его повреждения или появления трещины. Чтобы выполнить эту работу, необходимо действовать следующим образом: Демонтируйте обивку с передней дверцы, после чего отклеивайте от основания стеклоподъемника заглушку 2-х отверстий технологического типа.

Далее временно подключите кнопки управления подъемниками стекла, а также ставьте стекло в верхнюю позицию. Пластиковую лопатку для поддевания фиксаторов и снятия элементов на защелках.

Как снять обшивку двери на Ford Fusion в домашних условиях Снимите пластиковую крышку, которой закрывается зеркало. Далее снимите заглушку, расположенную под ручкой замка, поддев ее чем-нибудь тонким.

Далее крестовой отверткой выкрутите крепежный винт. Демонтируйте пластиковую накладку ручки двери, делать это нужно при помощи лопатки из плотного пластика. Нажав на защелки, отключите разъем стеклоподъемника.

Используя TORX T25, выкручиваем болты, после чего нужно отщелкнуть защелку и уже тогда можно снять ручку.

Как отремонтировать и отрегулировать двери Ford Fusion

Центральный замок двери Форд Фьюжн может контролировать работу пассажирских полотен, багажника и капота. Вне зависимости от того, какое устройство нужно поменять (переднее или заднее), требуется разбирать дверную карту. После этого выявляется причина неисправности и возможности ремонта. Можно провести замену самостоятельно и обойтись без помощи специалистов, если знать устройство механизма и алгоритм действий.

Устройство двери и замыкающего механизма

Чтобы замена замка двери на авто Форд Фьюжен была проведена правильно, следует изучить, какие детали находятся в карте, с какими элементами связан электрозамок и что может сломаться. Приборы расположены за декоративной панелью по правой и левой стороне кузова. Начинка дверцы автомобиля включает в себя:

• ручки;
• стекло;
• замок;
• панель;
• накладку;
• концевик;
• микропереключатели;
• петли;
• завесы;
• карманы;
• дверную стойку;
• доводчики;
• электропроводку.

Корректная работа этих элементов не менее важна, чем мотора. Внутренняя полость может содержать дополнительные элементы, которые не всегда встраиваются в стандартную комплектацию. Стеклоподъемники и динамики вставляются в нишу кузовной части. Производители специально оставляют в карте двери для них пустоты. Может сломаться концевик, микропереключатели, ручка или любая деталь в замке.

Замыкающий прибор состоит из короба и цилиндра, внутрии которого находятся штифты и пазы. Во время поворота ключа элементы начинают двигаться: сходятся или расходятся. Если этот алгоритм нарушается, то происходит блокировка.

Причины поломки

Если дверца начинает плохо закрываться, то открыть ее без вмешательства становится проблематично. когда водитель слышит неприятный скрип, не может с первого раза вставить или вытащить ключ, то необходимо провести диагностику и исправить дефект. Основные причины поломки:

• неправильная эксплуатация;
• коррозия на отдельных деталях;
• взлом, попытка угона;
• ДТП, деформация кузова;
• воздействие моющих агрессивных веществ.

Внутри полотна может быть поломка паза, тяги, выпад штифтов, неисправность пружины фиксатора, блокиратора или стопорного кольца. В 80% случаев замыкающий фрагмент ломается в зимний период.

Замена или ремонт замка

Чтобы отремонтировать на машине Ford Fusion замок водительской двери, подготавливается соответствующий инструмент:

• набор отверток;
• плоскогубцы;
• торцевой ключ на 8 и 10;
• нож;
• смазочное средство;
• ветошь.

Сначала требуется разобрать облицовку дверцы, чтобы продиагностировать состояние внутренних запчастей. Разборка начинается с внешней панели, где расположена рукоять. Инструкция:

1. Снять пластиковые заглушки. Под ними скрываются винты, которые следует открутить.
2. Убрать накладку. Выкрутить крепежные элементы ручки.
3. Открепить клипсы на верхней стороне панели. Декоративный фрагмент немного выдвигается в салон, чтобы был получен доступ в нишу.
4. Отключить электропроводку, динамики, концевик, затем отжать фиксаторы, извлечь колонки.
5. Отсоединить нижние пистоны на панели, чтобы вытащить ее полностью.
6. Снять крепление рычага тяги, вывести фиксатор, извлечь скобу и болты на корпусе замкового цилиндра.

Теперь можно вытащить устройство, разобрать его, заменить отдельные запчасти или полностью весь механизм. Основные ремонтные действия:

1. Смазка. Чистка.
2. Обработка деталей антикоррозийным средством.
3. Регулировка.
4. Сточка штифтов.
5. Замена стоп-кольца.

После длительной эксплуатации тяга подгибается. Выправить ее не всегда удается, поэтому лучше сразу заменить. Чтобы поставить новый прибор, требуется очистить внутреннюю поверхность от загрязнений, произвести монтаж. Перед обратной сборкой проверяется работоспособность.

Доработка, регулировка механизмов

Если удалось отрегулировать устройство без замены, но дверца продолжает плохо открываться, проводятся дополнительные действия. Инструкция, как доработать устройство, после того, как на Ford Fusion снят замок, а на дверь водителя установлен европрибор:

1. Ослабить два винта в торцевой части автомобиля.
2. Болты нужно двигать вверх-вниз, проверяя работу двери.
3. Когда закрывание будет проводиться четко, винты фиксируются.

Если регулировочные действия не дали результат, значит причина трудного закрытия полотна кроется в болтах на стойке. Их доработка проходит по той же инструкции, только проверяется не срабатывание кнопки замка, а закрытие всей конструкции.
