Охлаждение

Водяной насос (помпа), Шкив водяного насоса (помпы), Прокладка водяного насоса (помпы), Интеркулер, Патрубок интеркулера, Термостат, Корпус термостата, Прокладка термостата, Вентилятор радиатора, Блок вентилятора, Вентилятор инвертора, Диффузор, Мотор вентилятора, Реле вентилятора, Вискомуфта, Крыльчатка, Кондиционер, Компрессор кондиционера, Подшипник компрессора, Шкив компрессора, Пневматический выключатель, Осушитель кондиционера, Трубка кондиционера, Блок управления кондиционером, Датчик температуры салона, Испаритель кондиционера, Терморегулирующий вентиль, Крепление кондиционера, Резистор кондиционера, Реле кондиционера, Шланг кондиционера, Радиатор, Радиатор охлаждения, Крепление радиатора, Шланг радиатора, Датчик охлаждающей жидкости, Радиатор кодиционера, Радиатор инвертора, Патрубок радиатора, Фланец переходник, Расширительный бачок, Крышка расширительного бачка

Демонтаж сиденья Ford Focus

Все чехлы и задние сидения Фокус снимаются довольно легко, поэтому мы уделим особое внимание водительскому и переднему пассажирскому сиденью. У модели второго поколения есть некоторые особенности крепления, поэтому постараемся описать процедуру снятия более детально и поэтапно

  1. Отодвигаем сидение в крайнее положение, для получения доступа к болтам крепления салазок механизма регулировки.
  2. На Фокусе второго поколения применяются болты под звездочку, поэтому будет необходим или специальный ключ, или насадка на Т-образную отвертку.
  3. Откручиваем два задних болта, затем передвигаем сидение в крайнее заднее положение и точно так же откручиваем два передних болта.
  4. Когда салазки освободились, наклоняем сидение по направлению к заднему. Для того, чтобы отключить систему подогрева, сперва находим колодку подключения ее к бортовой электросети. Она расположена слева внизу и закрыта крышкой. Откручиваем болт на крышке, снимаем ее и получаем доступ к колодке.
  5. Отключаем колодку от системы и отгибаем провода в сторону.
  6. Теперь сиденье можно безболезненно вынимать из салона.

Что нужно делать

С самого начала стоит обозначить инструменты, которые нам будут необходимы, чтобы замена ШРУСа прошла успешно. Нам понадобятся:

  • головки;
  • гаечные ключи;
  • отвертки;
  • пассатижи;
  • набор инструментов, необходимых для ремонта всего, что связано с приводом.

Теперь следует выполнить подготовительные работы – сразу снимать ШРУС нельзя.

Подготовка

Чтобы начать замену внутреннего ШРУСа, следует выполнить следующие работы.

  1. Снять переднее колесо и привод. У Форд Фокус это делается довольно просто и особых сложностей данная процедура вызвать не должна.
  2. Очистить все детали привода. На них может быть немало мусора, который в дальнейшем будет только мешать.
  3. Выполнить проверку наружного шарнира угловых скоростей. Проверку внутреннего пока что выполнять не нужно. Этот аппарат должен легко поворачиваться, если это не так, понадобится еще замена шарнира.
  4. Теперь нужно выполнить проверку и внутреннего шарнира. Им тоже должно быть легко управлять – без всевозможных рывков и заеданий. Опять же, если это не так, то замена ШРУСа предполагает еще и замену шарнира угловых скоростей.
  5. Провести тщательный осмотр чехлов, в которых находится каждый ШРУС на предмет всяческих трещин и прочих деформаций.
  6. Посмотрите на приводной вал колеса. Опять же, если в нем есть какие-то деформации, пусть даже самые незначительные на первый взгляд, его следует заменить.

Стоит отметить, что если проверка внутреннего и внешнего ШРУСа не дает результатов, вполне возможно, что проблема вовсе и не в нем. Интересно, что замена внутреннего и внешнего шарниров имеет несколько отличительных особенностей.

Замена наружного шарнира

Здесь тоже есть несколько основных этапов.

Отсоедините замок, на котором держится крепежный хомут чехла ШРУСа. Делается это при помощи самой обычной отвертки

Важно заметить, что эти хомуты одноразовые, поэтому лучше сразу купить на рынке еще несколько таких изделий.
Далее необходимо сдвинуть с корпуса чехол защиты и сбить обойму шарнира с вала. Делается это старым проверенным методов – при помощи молотка.
Теперь можно и отсоединить ШРУС

При этом разбирать его нельзя ни в коем случае!
Далее замена ШРУСа предполагает извлечение стопорного кольца из проточки, после чего можно снять первый крепежный хомут, на котором крепится чехол шарнира. Это даст возможность убрать и сам чехол с вала. Он, кстати, тоже одноразовый.
Теперь необходимо подготовить новый ШРУС к замене, для этого заполните его 100 граммами смазки. Если заводской смазки нет, следует купить обычный молибденовый смазочный материал, который можно найти на всех авторынках страны.
Теперь осталось всего лишь поставить новый ШРУС в обратной последовательности.

На самом деле, ничего сложного в этой процедуре нет, и каждый сможет выполнить ее в своем гараже.

Замена внутреннего шарнира

В принципе, чтобы заменить внутренний ШРУС у Форд Фокус 2, следует выполнять практически те же действия, есть лишь небольшие изменения.

С самого начала тоже нужно снять хомут, на котором крепится защитный чехол
Уберите чехол с корпуса.
Снимите корпус ШРУСа с привода.
При помощи маркера или где-то себе на бумажке следует зафиксировать, в каком положении находятся шарнирная ступица и вал.
С помощью обычной отвертки уберите стопорное кольцо шарнира с проточки на валу.
Ступицу тоже следует снять.
Теперь необходимо очистить все детали шарнира. Делается это при помощи губки с керосином, которой протирается весь металл, и удаляются всевозможные загрязнения и остатки смазки.
Теперь следует осмотреть ступицы, ролики и сам шарнир на предмет самых разных дефектов. Если их можно исправить, нужно сделать все возможное для этого, а если нет, лучше купить новые. Поставьте все это на место.
Выполните все в обратной последовательности, то есть сначала установите чехол, закрепите его хомутами и установите шарнирную ступицу.
Налейте внутрь шарнира 100 грамм смазки и установите корпус шарнира, следуя ранее нанесенным меткам.
Закрепите защитный чехол

Здесь важно выровнять давление на чехле, что делается при помощи обычной отвертки, которой следует поочередно оттягивать его края, пока не будет достигнут результат.

Характеристика и выбор подшипника: оригинал или аналог

В последнее время многие автолюбители вместо оригинальных деталей стали устанавливать аналоги. Это связано, в первую очередь, с ценовой политикой, так как аналоги значительно дешевле, а по качеству не уступают оригиналам.

Поэтому автомобилист оказывается перед непростым выбором – купить аналог или оригинал. Оба варианта зачастую ничем не отличаются, кроме цены. Что касается качества, то вопрос остается спорным, так как на современном вторичном рынке появляется все больше подделок, которые достаточно сложно отличить от оригинальной серийной детали, даже если это аналог.

Чтобы не связываться с деньгами и временем, стоит разобраться в особенностях детали. Оригинальный размер подшипника передней ступицы составляет 37*39*72 мм. Если автомобиль оснащен системой ABS, на торце детали будет черная магнитная пленка.

Рекомендуем: Снять передний бампер Рено Дастер: ничего сложного, видео тому доказательство

Оригинал

1471854 — оригинальный каталожный номер подшипника передней ступицы, который устанавливается на Форд Фокус 2. Стоимость изделия около 4000 рублей.

Оригинальный подшипник.

Список аналогов

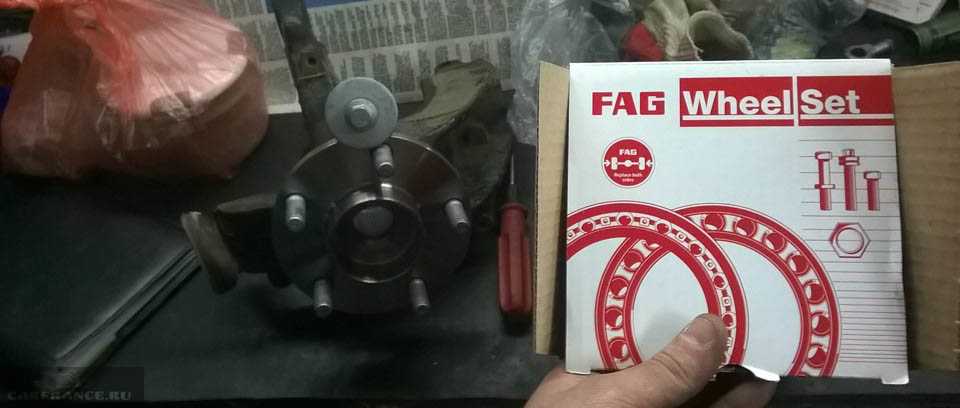

Аналог ступичного подшипника от FAG.

Помимо оригинальной детали, на автомобиль имеется ряд аналогов, рекомендуемых к установке:

Наименование производителяКаталожный номер аналогаСтоимость в рублях

АБС 201073 3700
БТА H1G033BTA 1500
ПЕДИК 713 6787 90 2100
Февраль 2182-ФОСМФ 2500
Февраль 26770 3000
Фленнор FR390556 3000
ВСП 9336003 3500
Кагер 83-0918 3500
оптимальный 301667 3000
Рювиль 5289 3500
СКФ ВКБА 3660 3500
ОСШ 152,62 доллара США 3500

Аналогичен оригинальному переднему ступичному подшипнику.

Замена промежуточного подшипника правого привода Форд Фокус 2 (Ford Focus 2) своими руками.

Замена промежуточного подшипника правого привода на автомобиле Ford Focus 2(форд фокус 2) своими руками.

В этой статье я хочу рассказать, как можно самостоятельно поменять промежуточный подшипник правого привода, при этом я рекомендую совместить замену подшипника с заменой масла в КПП и заменой сальника привода.

Итак, снимаем колесо, откручиваем болт 13мм, который фиксирует привод на ступице, потом откручиваем гайку шаровой опоры. После этого нужно выбить шаровую опору из конуса поворотного кулака, это можно сделать различными способами, к примеру, просто постучать молотком по поворотному кулаку в месте крепления шаровой опоры, при этом можно монтажку упереть от рычага, тянуть вниз помочь процессу. Или использовать специализированный съемник шаровых опор.

Так как при снятии привода у нас может вылиться масло с КПП, я рекомендую его заменить, для этого снимаем пластиковую крышку на защелках с КПП. Сначала откручиваем заливную пробку с помощью шестигранника, а только потом заливную пробку 19мм. Сливаем масло и закручиваем сливную пробку обратно. Откручиваем скобу крепления промежуточного подшипника привода, две гайки 13мм и снимаем весь привод в сборе. В КПП привод не чем не крепится, нет ни каких стопорных колец и т.п.

При необходимости меняем сальник привода на новый. Привод нужно зафиксировать в тисках, и с помощью двух молотков или зубила выбить подшипник. У меня при выбивании у подшипника раскололась верхняя обойма, после этого стало удобнее выбить его внутреннюю обойму.

Новый подшипник аккуратно забиваем с помощью большой ударной шлицевой отвертки или чего-то похожего. Не сильными ударами по всей окружности внутренней обоймы подшипника. На этом все можно собирать в обратной последовательности и не забываем залить масло в КПП, заливная пробка и является уровнем достаточного количества масла в КПП.

Ford Focus 2 Manual

Снимаем внутренний шарнир для его замены или замены защитного чехла. Снимаем привод переднего колеса с автомобиля (см. «Снятие приводов передних колес Форд Фокус 2»). При замене внутреннего шарнира правого привода…

…предварительно следует проверить состояние подшипника промежуточной опоры.

Он должен легко вращаться, без заеданий и люфта. Если подшипник исправен — снимаем его и устанавливаем на вал нового шарнира. Подшипник рекомендуется установить до сборки шарнира, (см. «Замена подшипника промежуточной опоры»), в противном случае подшипник необходимо заменить. Очищаем корпус шарнира и чехол от грязи и зажимаем вал в тиски с накладками губок из мягкого металла.

Перекусываем бокорезами или разжимаем отверткой замок большого хомута крепления чехла.

Аналогично перекусываем или разжимаем замок малого хомута.

Cдвигаем чехол по валу.

Снимаем шарнир с вала.

Специальными щипцами разжимаем стопорное кольцо…

…и снимаем его с вала.

Трехзахватным съемником спрессовываем с вала трехшиповик в сборе с роликами.

Снимаем с вала защитный чехол. Очищаем вал от остатков смазки. Если шарнир разобран для замены чехла, удаляем из него остатки смазки, промываем его в керосине или бензине. После этого протираем чистой ветошью и обдуваем сжатым воздухом. Осматриваем ролики, трехшиповик и внутреннюю полость корпуса. Задиры, вмятины, следы коррозии не допускаются. Ролики должны вращаться свободно, без заеданий. При обнаружении неисправности заменяем шарнир в сборе. На вал надеваем новый защитный чехол и устанавливаем трехшиповик фаской в сторону наружного шарнира. Запрессовываем трехшиповик на вал до упора и фиксируем стопорным кольцом. Вкладываем в полости корпуса шарнира и защитного чехла 100 г смазки. Устанавливаем корпус шарнира на вал с трехшиповиком. Надеваем на корпус шарнира чехол. Закрепляем новым хомутом на валу. Для этого на валу выполнено специальное посадочное место.

Отверткой с тонким лезвием отводим чехол от корпуса, чтобы уравнять давление воздуха внутри и снаружи чехла.

Закрепляем чехол на корпусе новым хомутом и устанавливаем привод в обратной последовательности.

Первоисточник контента — WiKi сайта журнала «За Рулём»

Снятие амортизаторной стойки и ее разборка Форд Фокус 2

Снимаем и разбираем амортизаторную стойку, когда необходима замена ее верхней опоры, подшипника, пружины, буфера хода сжатия или снизилась эффективность работы телескопической стойки.

Амортизаторная стойка Форд Фокус 2

Если неисправна телескопическая стойка или пружина, то следует заменить обе стойки или пружины для того, чтобы характеристики амортизаторных стоек с обеих сторон автомобиля были одинаковы.

Для снятия амортизационных стоек снимаем поводки стеклоочистителя вместе со щетками и накладку ветрового стекла (см. «Снятие очистителя ветрового стекла Форд Фокус 2»). Вывешиваем и снимаем колесо. Надежно фиксируем автомобиль на подставке заводского изготовления. Отсоединяем шаровой шарнир стойки стабилизатора поперечной устойчивости от кронштейна на корпусе амортизаторной стойки (см. «Снятие стойки стабилизатора поперечной устойчивости»).

Выводим резиновую втулку тормозного шланга из отверстия кронштейна на корпусе амортизаторной стойки.

Головкой «на 15» отворачиваем болт крепления корпуса стойки к поворотному кулаку.

Подходящим инструментом, например монтажной лопаткой или зубилом, разжимаем проушины поворотного кулака.

Разъединяем поворотный кулак и стойку.

Верхнее крепление левой стойки к кузову совмещено с креплением поперечного усилителя.

Верхнее крепления правой стойки

При снятии левой стойки…

…отсоединяем крепление трубки вакуумного усилителя тормозов.

Головкой «на 10» отворачиваем две гайки центрального крепления поперечного усилителя.

Придерживая стойку снизу, головкой «на 13» отворачиваем три болта крепления поперечного усилителя и верхнего крепления стойки к кузову…

…и снимаем стойку.

Для разборки стойки, устанавливаем на пружину две стяжки диаметрально противоположно друг другу так, чтобы они стягивали не менее трех витков пружины. Равномерно сжимаем пружину до тех пор, пока ее нижний и верхний витки не перестанут давить на опорные чашки.

При сжатии пружины необходимо контролировать надежность захвата стяжками витков пружины и равномерность стягивания, т. к. при срыве стяжки пружина резко освободится, что может привести к травме.

Удерживая шток шестигранником «на 6» отворачиваем гайку крепления верхней опоры стойки ключом «на 18».

Снимаем верхнюю опору стойки в сборе с упорным подшипником и грязезащитным чехлом.

Снимаем пружину со стяжками…

…и нижнюю переходную втулку чехла.

Снимаем защитный чехол с буртика верхней опорной чашки пружины.

Потянув, снимаем буфер хода сжатия.

Для проверки состояния подшипника разъединяем верхнюю опору и чашку пружины…

…и вынимаем сепаратор.

Проверяем его на наличие достаточного количества смазки и механические повреждения.

Вынимаем верхнее кольцо подшипника.

Осматриваем его на наличие механических повреждений и износа.

Проверяем состояние телескопической стойки, полностью выдвигая и утапливая шток.

Если при перемещении штока ощущаются провалы, заедания или рывки, то стойку необходимо заменить. Не допускается также значительное подтекание жидкости и повреждение слоя хромового покрытия штока. Заменяем поврежденные и изношенные детали новыми, собираем и устанавливаем амортизаторную стойку в обратной последовательности.

При установке пружины на стойку ориентируем опорную чашку и верхний виток пружины, как показано на фото.

Установка стойки в поворотный кулак производится по направляющей (для наглядности показано на снятых с автомобиля деталях).

Вид правильно установленной стойки Форд Фокус 2 в поворотном кулаке.

Болты крепления верхней опоры к кузову, а также болт крепления стойки к поворотному кулаку затягиваем предписанными моментами (см. «Приложения»).
