Общая информация об автомобиле.

Автофургоны семейства «ГАЗель» отличает современный дизайн, высокие ходовые качества, отличная маневренность, большой объем грузового отсека, комфортабельная кабина. Цельнометаллический кузов обеспечивает надежную сохранность груза. Долговечность кузова достигается применением современного оборудования для его сварки и окраски. Рамная конструкция придает машине дополнительную прочность и надежность.

Фургон ГАЗ-2705, как и грузовая «ГАЗель», — родоначальник обширного семейства, куда входят грузопассажирские и полноприводные модификации. Автомобиль со всеми ведущими колесами ГАЗ-27057, который рассчитан на езду по плохим дорогам и бездорожью, наверняка вызовет интерес у селян и жителей малых городов.

Для любого фургона предлагается две модели бензиновых двигателей мощностью до 110 лошадиных сил. К тому же, каждый двигатель имеет модификации, рассчитанные на низкооктановый бензин. Создав семейство цельнометаллических фургонов «ГАЗель», ГАЗ значительно расширил гамму моделей. Принцип — дать покупателю возможность выбора наиболее подходящей ему модификации — соблюдается неукоснительно.

ГАЗ-2705 «ГАЗель» является классическим цельнометаллическим фургоном, который широко применятся многими компаниями для перевозки товаров, оборудования и других грузов. Большой объем фургона (9 куб. метров) позволяет также разместить в нем небольшую передвижную лабораторию или мастерскую.

Фургон ГАЗ-2705 имеет рамную конструкцию, которая придает ему большую прочность. В кабине могут разместиться три человека, при этом им обеспечен достаточно высокий уровень комфорта.

Но главные качества ГАЗ-2705 – это, конечно, надежность и ремонтопригодность при сравнительно невысокой цене. Именно поэтому эти автомобили успешно используются во многих городах России более десяти лет.

Там, где важна высокая проходимость, имеет смысл использовать полноприводную модификацию ГАЗ-2705 несмотря на то, что она имеет несколько меньшую грузоподъемность – 1130 кг вместо 1350 в базовой модели.

↓ Комментарии ↓

1. Введение 1.0 Введение

2. Паспортные данные автомобиля 2.0 Паспортные данные автомобиля 2.1 Идентификационный номер ТС (VIN)

3. Технические данные и характеристики автомобилей 3.0 Технические данные и характеристики автомобилей

4. Органы управления и приборы 4.0 Органы управления и приборы

5. Двигатель 5.0 Двигатель 5.1. Двигатели ЗМЗ-4025, -4026 5.2. Двигатели УМЗ-4215С*, УМЗ-42150* 5.3. Двигатели ЗМЗ-4061, ЗМЗ-4063

6. Трансмиссия 6.0 Трансмиссия 6.1. Сцепление 6.2. Коробка передач 6.3. Карданная передача 6.4. Задний мост

7. Ходовая часть 7.0 Ходовая часть 7.1. Подвеска 7.2. Колеса и шины 7.3. Ступицы задних колес 7.4. Ступицы передних колес 7.5. Балка передней подвески и рулевые тяги

8. Рулевое управление 8.0 Рулевое управление 8.1 Возможные неисправности рулевого управления и способы их устранения 8.2 Техническое обслуживание рулевого управления 8.3. Регулировка рулевого управления 8.4. Ремонт рулевого управления

9. Тормозная система 9.0 Тормозная система 9.1 Возможные неисправности тормозных систем и способы их устранения 9.2 Рабочая тормозная система 9.3 Запасная тормозная система 9.4. Вакуумный усилитель 9.5 Главный тормозной цилиндр 9.6 Регулятор давления 9.7 Тормозные механизмы передних колес 9.8 Тормозные механизмы задних колес 9.9 Стояночная тормозная система 9.10. Техническое обслуживание и ремонт тормозных систем

10. Электрооборудование 10.0 Электрооборудование 10.1. Электрооборудование автомобилей с двигателями ЗМЗ-4025, ЗМЗ-4026 10.2 Электрооборудование автомобилей с двигателями 4215С, 42150 10.3. Электрооборудование автомобилей с двигателями ЗМЗ-4061, ЗМЗ-4063

11. Кузов автомобиля 11.0 Кузов автомобиля 11.1 Особенности технического обслуживания кузова 11.2 Ремонт кузова 11.3. Замена кузова 11.4. Двери 11.5. Отопление и вентиляция кузова

12. Техническое обслуживание 12.0 Техническое обслуживание 12.1 Ежедневное техническое обслуживание (ЕО) 12.2 Периодичность ТО-1 и ТО-2 в зависимости от условий эксплуатации 12.3 Периодическое техническое обслуживание* (ТО-1, ТО-2, СО) 12.4 Смазка автомобиля

13. Приложения 13.0 Приложения 13.1 Приложение 1. Заправочные объемы 13.2 Приложение 2. Лампы, применяемые на автомобиле 13.3 Приложение 3. Подшипники качения, применяемые на автомобиле 13.4 Приложение 4. Манжеты и уплотнители, применяемые на автомобиле 13.5 Приложение 5. Моменты затяжки 13.6 Приложение 6. Эксплуатационные материалы 13.7 Приложение 7. Перечень изделий, содержащих драгоценные металлы 13.8 Cхема 1. 13.9 Схема 2.

Внешний вид обновления

Причина, по которой многие водители устанавливают панель приборов Газель бизнес, проста — она выглядит лучше. Вторая причина, почему стоит купить именно этот вариант панели — функционал и увеличенное количество возможностей следить за работоспособностью автомобиля.

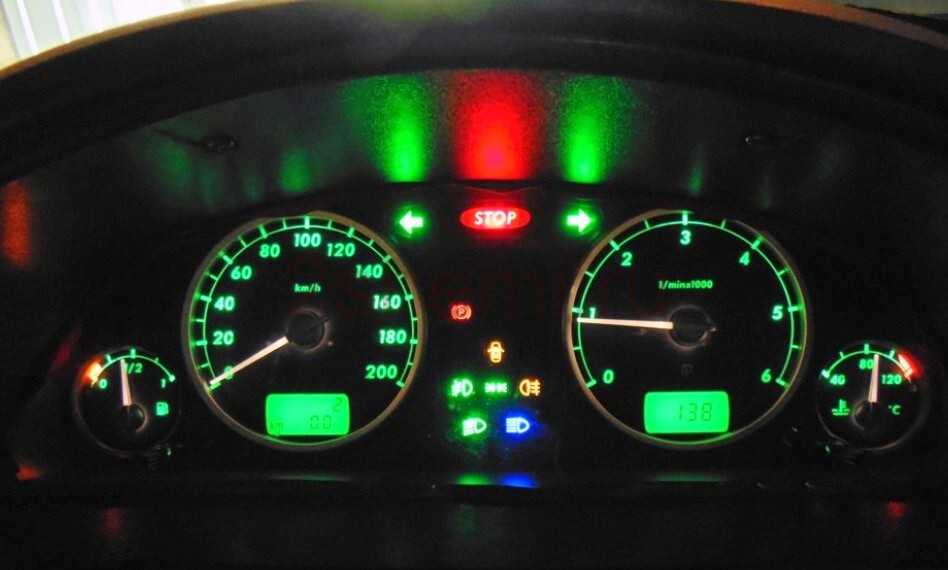

Дизайн панели приборов Газели бизнес

Минусом такой панели является то, что на большинстве Газелей придется немножко попотеть при подключении. Схема распиновки устройства идет в комплекте, поэтому с подключением возникнут проблемы в случае, если прежде вы не сталкивались с подобными работами. Также придется добавить несколько клемм, а еще поменять несколько контактов, чтобы все приборы и датчики работали корректно.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Возможные проблемы

Даже если поменять панель на Газель, от всех проблем избавиться не удастся. Довольно часто случаются неполадки после замены. Вот самые распространенные из них:

  • отдельные датчики или вся панель перестает работать;
  • «замерзают» показания приборов;
  • датчики врут, показатели неверные.

Большинство водителей паникует, после этого разбирает панель по частям, от чего становится только хуже. Вот несколько вариантов решений для большинства панелей:

  1. Первое, что следует всегда делать при неполадке таких устройств — проверять контакты проводов. Обрыв или пробой может стать причиной неисправности. Также следует осмотреть питание.

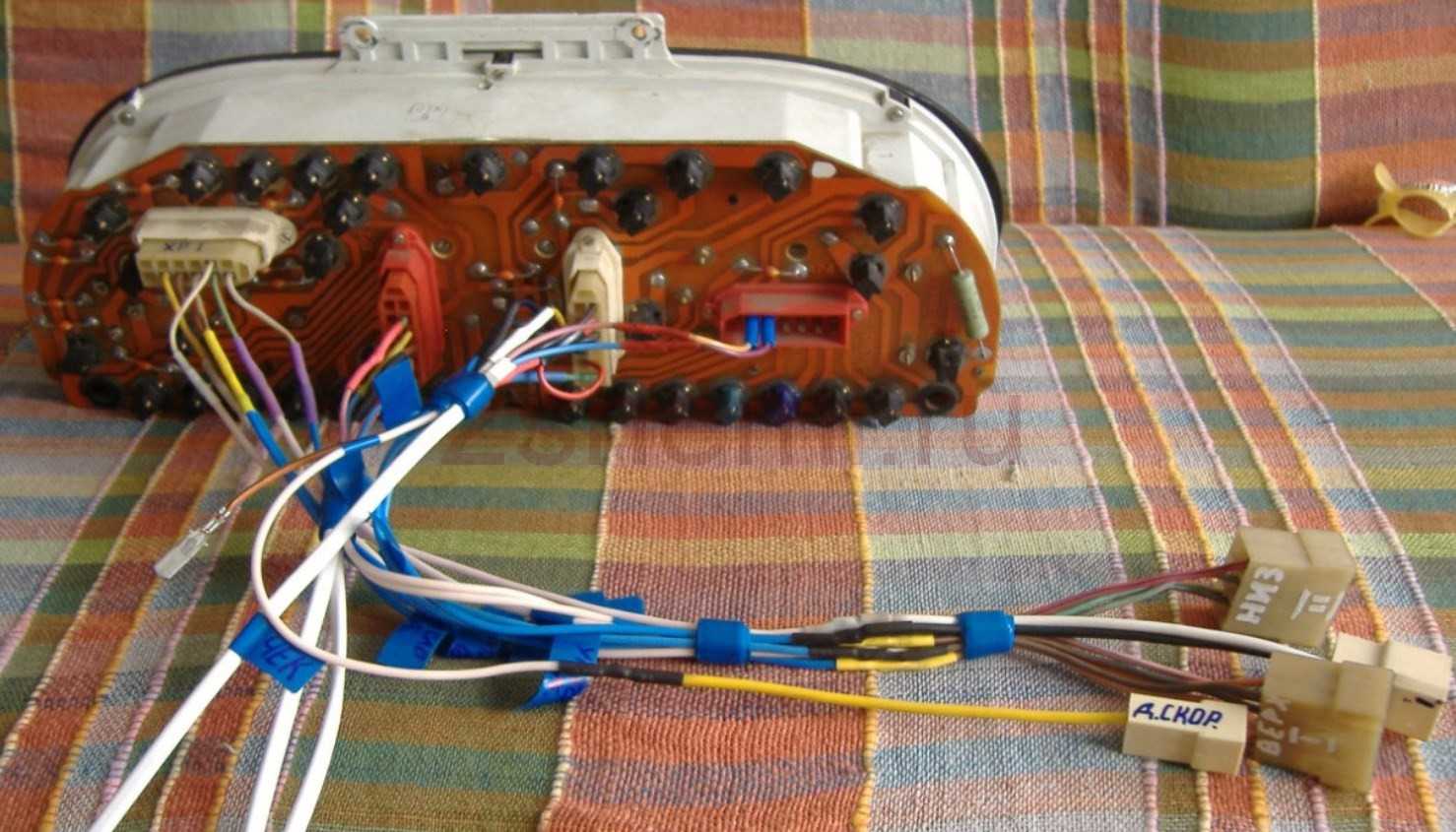

Распиновка и комбинация приборов на панели Газели

Поскольку электронную систему не улучшают с заменой панели, а приборы более требовательны, случаются неполадки именно с электроникой. Замена проводки и предохранителей чаще всего решает проблему. В основном отзывы о работе щитка приборов одобрительные, но на некоторых старых моделях авто наблюдается целый ряд проблем, которые решаются только установкой родных приборок.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Назначение панели

Панель приборов выполняет одну функцию — информационную. На небольшом участке в торпеде авто размещены все приборы с показателями о работе автомобиля, это одновременно хорошо и не очень. Пока водитель ищет индикатор, показатель оборотов, он отвлекается от дороги, создавая условия для аварийной ситуации. Тем не менее, большинство пользователей Газели со временем привыкает к внешнему виду панели и уже интуитивно осматривают тот или иной ее участок для получения информации.

Стандартная панель на большинстве модификаций Газели выглядит как 3-5 круглых циферблатов в окружении нескольких сигнализаторов. Основные датчики — спидометр и тахометр большие.

Спидометр расположен всегда по центру, так как это основной прибор, на который ориентируется водитель. В тройку больших приборов входит чаще всего температурный датчик охлаждающей жидкости.Остальные циферблаты это или количество бензина, или заряд аккумулятора, реже — количество масла. Все показатели, которые необходимы водителю тоже могут выглядеть как сигнальные лампочки. Их индикаторы загораются время от времени. Размещены приборы компактно, друг-другу не мешают.

Установка противотуманных фар

Для замены или ремонта ПТФ на «ГАЗели» демонтируют подкрылок кузова. Из инструментов понадобится монтажная лопатка, лучше пластиковая и универсальный набор отверток. Порядок действий:

  1. Снять фиксатор, который удерживает колодку с проводами.
  2. Открутить 3 винта, фиксирующие блок-фару к бамперу «ГАЗели».
  3. Стянуть фару с кронштейна.

Установка проводится в обратном порядке.

Полезность противотуманок

Для «ГАЗели Некст» предусмотрено 2 типа противотуманок:

  • передние ПТФ с лампами мощностью 55 Вт, размер Н11;
  • на задний фонарь устанавливается лампа мощностью 21 Вт с маркировкой P21W.

На «ГАЗель Бизнес» противотуманная фара устанавливается как дополнительная оптика. Место установки, согласно ПДД, ниже, чем линия головного освещения.

ПТФ на «ГАЗели» должны включаться автономно, для этого устанавливают промежуточное реле с предохранителями цепи.

Противотуманки обеспечивают водителю оптимальную видимость во время дождя и тумана. Производитель не всегда штатно комплектует лампами ПТФ заводские модели. Часто на переднем бампере подготовлены посадочные места для дальнейшей установки блоков дополнительного освещения.

Способы крепления

Установка противотуманных фар «ГАЗель Бизнес» проводится на высоту не менее чем 25 см от поверхности дороги. Если в переднем бампере нет посадочного места под ПТФ, рекомендуется разобрать панель и вырезать два места под болты согласно правилам:

  1. Соблюдать ось симметрии.
  2. ПТФ расположить ниже фар головной оптики.
  3. Фары не должны выступать за габариты авто более чем на 40 см.

Для подключения ПТФ на приборной панели есть штатная кнопка, водителю не требуется врезать дополнительный элемент регулировки.

Схема подключения

Автомобили «ГАЗель», выпущенные после 2005 года, имеют на приборной доске центральный переключатель, который предусматривает положение для работы ПТФ. Схема подключения противотуманных фар предполагает первичную компоновку ПТФ цепи с последующим вводом ее в центральную сеть.

В комплекте к ПТФ предусматривается:

  • блок-фары;
  • набор электропроводки для подключения;
  • реле и кнопка для запуска оптики.

Правильно собрать и подключить цепь поможет инструкция с графическим рисунком электроцепи и правилами соединения контактов. Самостоятельный монтаж несложен:

  1. Установить фару на бампер.
  2. Подсоединить к блоку провода.
  3. Вывести колодку под капот.
  4. Определить место под прерывающееся реле, установить метку.

Подключение противотуманок к панели управления на торпеде или в салоне проводится по этапам:

  1. Соединить согласно схеме проводку между прерывающимся реле и блоком фары.
  2. Завести через технологическое отверстие в салон проводку ПТФ.
  3. Если на торпеде нет штатного места под кнопку переключателя, обозначить место под выключатель.
  4. Смонтировать кнопку, подключить ее к штатной проводке.
  5. Заменить все незащищенные участки цепи, проверить правильность подключения.

Наибольшую трудность при монтаже дополнительного освещения водители испытывают при вводе провода фары в штатную электроцепь. Если водитель не имеет опыта автоэлектрика, лучше обратиться в СТО.

Информационные значки

Значок машины может гореть разный, бывает, что горит значок «машина с гаечным ключом», значок «машины с замком» или восклицательным знаком. Обо всех этих обозначениях по порядку:

Когда горит такой индикатор (машина с ключом), то он информирует о неисправностях в работе двигателя (зачастую сбой в работе какого либо датчика) или же электронной части трансмиссии. Чтобы выяснить точную причину потребуется производить диагностику.

Загорелась красная машина с замком, значит, возникли проблемы в работе штатной противоугонной системы и завести машину будет невозможно, но если этот значок моргает, когда машина стоит закрытая, то все в норме – автомобиль под замком.

Желтый индикатор машины с восклицательным знаком уведомляет водителя автомобиля с гибридным двигателем о неисправности электропривода. Сброс ошибки скидыванием клеммы АКБ проблему не решит — нужна диагностика.

Значок открытой двери все привыкли видеть горящим, когда открыта какая-то дверь или крышка багажника, но вот если все двери закрыты, а лампочка с одной или четырьмя дверцами продолжает светить, то зачастую проблему стоит искать в концевиках дверей (контакты провода).

Значок скользкая дорога начинает мигать при обнаружении системой стабилизации курсовой устойчивости участка скользкой дороги и активируется, дабы предотвратить пробуксовку за счет снижения мощности двигателя и подтормаживания буксующего колеса. Беспокоится в такой ситуации не стоит. Но когда возле такого индикатора появился ключ, треугольник или перечеркнутый значок заноса, значит система стабилизации — неисправна.

Значок гаечного ключа выскакивает на табло, когда приходит пора произвести техническое обслуживание автомобиля. Является информационным индикатором и после ТО его сбрасывают.

Многофункциональный дисплей комбинации приборов ГАЗель Next.

Многофункциональный дисплей комбинации приборов ГАЗель Next.

Режим показаний текущего времени, ч:мин (от 00:00 до 23:59);

Режим показаний напряжения бортовой электрической сети, V (от 6.0 до 18.0);

Режим показаний среднего расхода топлива, л/100 км (от 0.0 до 19.9);

Режим показаний общего расхода топлива, л (от 0 до 9999). Обнуляется кнопкой «Режим»;

Режим показаний средней скорости, км/ч (от 0 до 250). Обнуляется кнопкой «Режим»;

Режим показаний мгновенного расхода топлива, л/ч (от 0.0 до 19.9);

Режим показаний пробега до заправки, км (от 30 до 999);

Режим показаний времени в пути, ч, мин (от 00:00 до 99:59). Обнуляется кнопкой «Режим»;

Режим показаний счетчика суточного пробега, км (от 0.0 до 9999.9);

Режим показаний счетчика пройденного пути, км (от 0 до 999999).

ИНДИКАТОР ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ.

Информация о необходимости проведения очередного технического обслуживания (ТО) отображается на многофункциональном дисплее комбинации приборов.

Индикация оставшегося пробега до очередного ТО выводится в следующих случаях:

  1. При повороте кнопки «Режим» влево и удержании ее до появления значения.
  2. При каждом включении приборов и стартера (зажигания), если значение оставшегося пробега до ТО меньше или равно 500 км.
  3. При каждом включении приборов и стартера (зажигания) с дублированием звуковым сигналом и надписью «СЕРВИС», если значение оставшегося пробега до ТО меньше или равно 0 км (если значение меньше 0 км, то перед ним ставится знак «минус»).
  1. Индикация периодичности ТО (значение вводится на предприятии сервисно-сбытовой сети ГАЗ).

В течение индикации (5 секунд) значения по п.1. кратковременно нажмите кнопку установки на нуль показаний суточного пробега.

ВНИМАНИЕ!

При горящем индикаторе технического обслуживания необходимо обратиться на предприятие технического обслуживания для проведения ТО. В случае несвоевременного обращения на предприятие технического обслуживания автомобиль может быть снят с гарантийного обслуживания.

Установка пробега до следующего ТО.

(Сброс сервисного интервала возможно выполнить самостоятельно).

После проведения ТО устанавливается пробег до следующего ТО. Для этого в течение индикации (5 секунд) значения по п.1 удерживайте нажатой не менее 3 секунд кнопку установки на нуль показаний суточного пробега.

Изменение значения периодичности ТО в соответствии с условиями эксплуатации возможно только на предприятии сервисно-сбытовой сети ГАЗ.

Источник

Установка и снятие торпеды

Приборная панель входит в евро комплект на Газель. На последних версиях она устанавливается на заводе. Водители старых моделей также хотят обновить свою торпеду. Замена приборки не представляет ничего сложного: конструкция креплений почти не имеет отличий, а посадочное место панели совпадает по размерам.

Замена торпеды влечет за собой значительные переделки, так как она отличается и формой, и конструкцией креплений. Какие делать изменения, приходится обдумывать владельцу авто самому. Порой для ремонта печки приходится полностью демонтировать торпеду. Для этого нужно знать, как снять и установить торпеду обратно. Для этой процедуры нужно приготовить набор ключей и отверток. Может понадобиться помощник.


Демонтаж торпеды на Газели

Процедура снятия состоит из выполнения следующих шагов:

  1. Перед началом работ в целях безопасности следует обесточить автомобиль. Для этого необходимо снять минусовую клемму с аккумулятора.
  2. В первую очередь снимаются все накладки. Крестовой отверткой нужно выкрутить винты крепления обивки.
  3. Затем, открутив два винта, снимаем кожух с рулевой колонки.
  4. Далее снимаем накладку с панели приборов, вынимаем ее, потянув на себя руль до упора.
  5. Откручиваем крепления комбинации приборов и демонтируем приборку, отсоединив все провода.
  6. Далее снимаем рулевую колонку вместе со всеми подключениями.
  7. На следующем этапе отключаем электропитание освещения: задние противотуманные огни, внутреннее освещение. Также отключить нужно электрокорректор фар.
  8. Затем откручиваем болтовое крепление воздушной заслонки.
  9. Отключаем тросик от карбюратора, открутив винт крепления оболочки тросика.
  10. Далее отключаем прикуриватель и аварийную сигнализацию.
  11. Отверткой откручиваем два болта около управления печкой.
  12. Открутив 10 болтов крепления панели, аккуратно снимаем ее с монтажного места.
  13. Теперь отсоединяем воздуховоды от дефлекторов.
  14. Демонтируем заслонку карбюратора.
  15. Демонтируем панель, отсоединив шланги воздуховодов печки.
  16. Теперь можно снимать торпеду. Лучше это делать с помощником, так как она очень тяжелая.
  17. Установка торпеды осуществляется в обратном порядке.

После установки новой торпеды могут не работать некоторые индикаторы из-за несовместимости строй и новой торпеды.

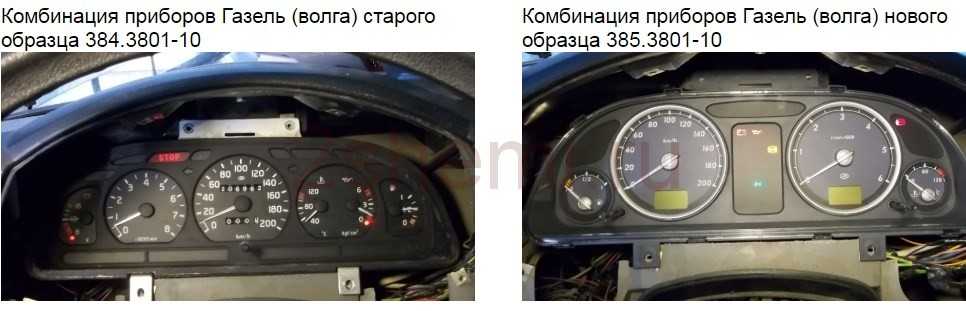

Замена старой комбинации приборов на новую

Многие автовладельцы автомобиля газель или волга со щитком приборов старого образца стремятся поменять его на щиток приборов нового образца, в котором большинство индикаторов заменены на современные светодиодные, да и выглядит такой щиток приборов намного симпотичнее и ярче. Итак, для снятия комбинации приборов предварительно снимите облицовку, отвернув четыре винта. Затем отверните четыре винта крепления комбинации; разъедините электрические разъемы и снимите комбинацию приборов. Ремонт комбинации приборов производите блочной заменой неисправных приборов. Для замены приборов снимите защитное стекло и на обратной стороне отверните гайки крепления неисправного прибора.

Причина, по которой многие водители устанавливают панель приборов «Газель бизнес» — она выглядит лучше. Вторая причина, почему стоит купить именно этот вариант панели — функционал и увеличенное количество возможностей следить за работоспособностью автомобиля.

Панель евро типа имеет 2 больших циферблата — спидометр и тахометр, а также 2 маленьких, на которых показывается количество бензина и температура жидкости охлаждения. Остальная информация о состоянии узлов и возникших ошибках выводится при помощи горящих сигнализаторов посредине панели

Более простое оформление значительно разгружает внимание водителя

Замена старой комбинации приборов на новую

Многие автовладельцы автомобиля газель или волга со щитком приборов старого образца стремятся поменять его на щиток приборов нового образца, в котором большинство индикаторов заменены на современные светодиодные, да и выглядит такой щиток приборов намного симпотичнее и ярче.

Итак, для снятия комбинации приборов предварительно снимите облицовку, отвернув четыре винта. Затем отверните четыре винта крепления комбинации; разъедините электрические разъемы и снимите комбинацию приборов. Ремонт комбинации приборов производите блочной заменой неисправных приборов. Для замены приборов снимите защитное стекло и на обратной стороне отверните гайки крепления неисправного прибора.

Причина, по которой многие водители устанавливают панель приборов “Газель бизнес” – она выглядит лучше. Вторая причина, почему стоит купить именно этот вариант панели – функционал и увеличенное количество возможностей следить за работоспособностью автомобиля.

Панель евро типа имеет 2 больших циферблата – спидометр и тахометр, а также 2 маленьких, на которых показывается количество бензина и температура жидкости охлаждения. Остальная информация о состоянии узлов и возникших ошибках выводится при помощи горящих сигнализаторов посредине панели

Более простое оформление значительно разгружает внимание водителя

Размеры и номера подшипников передней ступицы Газель — внешний и внутренний

Для того чтобы деталь проходила положенный ей срок, необходимо выбрать качественную запчасть. В первую очередь стоит ориентироваться не на то, сколько стоит подшипник для передней ступицы Газель, а на качество изготовления и производителя шарикоподшипника.

Артикул заводского изделия:

  • для ГАЗ 3302 – комплект 3302-3103800. По отдельности: 6-7305АШ (30305), 6У-7307А (30307).
  • для Некст – A21R23.3103145.

Цена деталей существенно отличается. Для Некст стоимость составляет около 3500 рублей, а для 3302 – 650-700. Такой разбег вызван различиями в конструкции. Точно определиться с ценой подшипника передней ступицы Газель и выбрать лучшую деталь поможет таблица, размещенная ниже.

Рекомендуемые производители запчастей

№ п/п Производитель/страна Номер по каталогу Цена 2021 год, руб Наименование детали в комплекте
Сальник Подшипник Шплинт
ГАЗ 3302, Соболь (два отдельных конических роликоподшипника)
1 ОАО ГАЗ Россия Оригинал 7305/7307 3302-3103800 800 + Комплект — 2 шт +
2 TRIALLI Аналог CS 307 CS 305 440 340 внутренний внешний
3 ООО «ГПЗ»9 ГПЗ Россия Аналог 6У-7307А 6-7305АШ 390 310 внутренний внешний
4 9 ГПЗ Россия Аналог 6У-7307А 6-7305АШ 420 350 внутренний внешний
Next, Бизнес (подшипник в сборе)
1 TORQUE Финляндия Аналог PL851 2100 +
2 ОАО ГАЗ Россия Оригинал A21R23.3103145 4000 +
3 ОАО ГАЗ Италия Аналог A21R23.3103145 3200 +

Размеры и номера подшипников для передней ступицы Газель

Технические данные из каталога производителя — Подшипник 6У-7307А (внутренний):

  • Внутренний диаметр (d) — 35 мм.
  • Наружный диаметр (D) — 80 мм.
  • Ширина рабочая (T) — 22 мм.
  • Масса — 0,512 Кг
  • Количество дорожек качения — 1
  • Уплотнение — Нет

Технические данные из каталога производителя — Подшипник 6-7305АШ (внешний):

  • Внутренний диаметр (d) — 25 мм.:
  • Наружный диаметр (D) — 62 мм.
  • Ширина рабочая (T) — 18,25 мм.
  • Масса — 0,25 Кг
  • Количество дорожек качения — 1
  • Уплотнение — Нет

Установка и снятие торпеды

Панель приборов является лишь частью евро комплекта на Газель бизнес.

Подсветка панели приборов Газели

В некоторых случаях, например, для ремонта отопительной системы, приходится целиком демонтировать торпеду. Процесс это не самый простой, поскольку нужно знать, с какой стороны подходить к такому вопросу.
На деле панель можно снять буквально за полчаса. Для этого нужно следующее:

  • набор ключей;
  • отвертки;
  • помощник.

Начинаем разборку:

  1. Крестовой отверткой откручиваются 3 крепления обивки.
  2. Аккуратно снимаем все обивочные накладки, чтобы не повредить ничего.
  3. Демонтируем рулевую колонку со всеми подключениями к ней.
  4. Извлекаем приборный щиток с отключением всех проводов.
  5. Далее понадобится отключить внутреннее освещение и задние противотуманки. Затем отключаем и электрокорректор фар.
  6. Вооружаемся ключами на 7 и 8, добираемся до болтового крепления тросика воздушной заслонки. Одним ключом держим, вторым откручиваем.
  7. Откручиваем винтик оболочки троса, отключаем трос от карбюратора Газели.
  8. Отключаем аварийную сигнализацию, штекеры прикуривателя.
  9. Опять берем отвертку, скручиваем 2 винта возле управления печки.
  10. Откручиваем все винтовые крепления панели, всего их 10 штук. Легонько на себя подтягиваем панель, чтобы она сошла с монтажного места. Теперь можно отсоединить шланги воздуховода от дефлекторов.
  11. Достаем заслонку от карбюратора. Снимаем панель. Отключаем правый и левый воздуховод печки.
  12. Снимаем торпеду. Здесь понадобится помощник, поскольку торпеда очень тяжелая.
  13. Скручиваем крепления накладки торпеды, снимаем саму накладку.
  14. Установка проводится в обратном порядке.

Как проверить код ошибки газель некст

Соответственно разными будут и действия водителя. Рассмотрим, что необходимо сделать, чтобы уточнить смысл мигания лампочек. Итак, пришло время подвести итог. Система диагностики может сигнализировать о возникновении той или иной ошибки:

Система электронного управления дизелем позволяет снизить расход топлива и выбросы токсичных компонентов с отработавшими газами (ОГ), повысить качество регулирования (точность, плавность и быстродействие) и стабильность частоты вращения холостого хода, уменьшить жесткость рабочего процесса дизельного двигателя.

На следующем рисунке приведен примерный график эффекта от внедрения подсистем снижения токсичности на соответствующие параметры выхлопа (NO X — оксиды азота, ТЧ — твердые частицы (в т. ч. сажа)).

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Ваше авто 007
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
