Ремонт двигателя

Чаще всего ремонт на «Волге» ГАЗ 21 требуется провести для двигателя, трансмиссии и ходовой части. «Родные» моторы уже имеют немалый пробег, поэтому силовой агрегат владельцы заменяют другим, чаще от другой модели.

Ремонт «родного» двигателя

ГАЗ 21 снят с производства еще в 1970 году, и с запасными частями иной раз возникает «напряженка». Но на помощь здесь приходят детали, которые унифицированы с «Волговскими».

Допустим, нужно провести капитальный ремонт двигателю ЗМЗ 21. Чем можно заменить «родные» детали? Вот какую информацию можно взять на вооружение:

Коленчатый вал. Подходит от двигателей УМЗ-451. Следует знать, что первые выпуски ЗМЗ 21 не совместимы по коленчатым валам ни с чем.

У них шире последняя коренная шейка (пятая опора вала). Соответственно, и блок цилиндров свой, не похож на другие модели моторов.
Распределительный вал. Одна из самых унифицированных деталей крупных деталей. Взаимозаменяемость с валами УМЗ-451, УМЗ-414, УМЗ-417, УМЗ-421, ЗМЗ-24, ЗМЗ-402 (4021), ЗМЗ-4022.
Распределительные шестерни (металлическая от коленчатого вала и текстолитовая (пластмассовая) от распредвала). Такая же унификация, как и у распределительных валов.
Шатуны. Имеют разную маркировку, но имеют полную взаимозаменяемость с шатунами всех выше перечисленных моделей.
Поршневые кольца. Практически все комплекты колец диаметром 92 мм взаимозаменяемы, подходят даже кольца от ЗМЗ-53 и ЗМЗ-511. Но здесь есть один нюанс – бывают компрессионные кольца в комплекте под широкую канавку (старого образца). Такие комплекты уже давно сняты с производства, но могут быть в старых запасах.
Вкладыши коленчатого вала (коренные и шатунные). Взаимозаменяемость с вкладышами УМЗ-451, УМЗ-414, УМЗ-417, УМЗ-421, ЗМЗ-24, ЗМЗ-402 (4021), ЗМЗ-4022, ЗМЗ-410.
Поршень. Маркировка разная, но все «газовские» поршни диаметром 92 мм теоретически взаимозаменяемы между собой. Подходят даже поршни от ЗМЗ-53 и ЗМЗ-511, только ширина канавок под компрессионные кольца может отличаться. Но если установить соответствующие кольца, то замена возможна.
Масляный насос. Подходит от всех моторов УМЗ.
Головка блока цилиндров. Взаимозаменяемость с моделями УМЗ-451, УМЗ-414, УМЗ-417. При желании можно установить и ГБЦ от двигателей ЗМЗ 24-2401, но потребуются некоторые доработки. Во времена тотального дефицита в советское время мастера умудрялись на мотор ЗМЗ 21 «внедрять» и ГБЦ от ЗМЗ 402 (4021), но переделка была уже более серьезной.

Установка двигателя от другой модели автомобиля

Если ресурс «родного» ДВС исчерпан, можно на ГАЗ 21 установить двигатель от другой модели авто.

Интереснее будет рассмотреть модели ЗМЗ 406, ЗМЗ 405, УМЗ 421. Меньше всего доработок придется делать при установке карбюраторной версии УМЗ 421 – ДВС лучше всего подходит по креплениям.

Обзор процесса установки другого двигателя на Волгу 21

Описание модели

ГАЗ-3110 – легковой автомобиль класса D по европейской классификации, пришедший на смену ГАЗ-31029 и являвшийся, по сути, его глубокой модернизацией. Выпускался с 1996 по 2005 год, после чего был заменен на конвейере на версию ГАЗ-31105 . Внешне от предшественника автомобиль отличался светотехникой, решеткой радиатора в фирменном стиле предыдущих моделей, задними фонарями, а также передним бампером, который несколько раз меняли в процессе производства. Модель получила полностью новый салон, а также больший выбор двигателей, включая лицензионный дизельный ГАЗ-560 и инжекторный ГАЗ-406.10. На базе автомобиля стандартно производился универсал ГАЗ-310221, медицинский ГАЗ-310223 (производство которого неуклонно падало в следствие неприспособленности низкого кузова к установке современного мед. оборудования) и такси.

Краш-тест “Волги” по методике европейской ассоциации EuroNCAP выявил ряд недостатков в конструкции автомобиля, касающихся безопасности водителя и пассажиров. Основной проблемой явилось общее устаревание архитектуры кузова, т.к. в период разработки ГАЗ-24 современной методики оценки пассивной и безопасности просто не существовало.

Задняя часть ГАЗ-3110. В своей книге “24.Новая Волга. Последняя Волга великой страны.” писатель Александр Лекае назовет все последующие модернизации ГАЗ-24 “напомаженными старушками”

В процессе производства в “Волгу” постоянно вносились мелкие изменения

Обратите внимание на бампер автомобиля в заглавии статьи и на данной фотографии

Задний мост

В отличие от ГАЗ 31029, новая модель 3110 получила модернизированный задний мост. Об отличиях здесь стоит рассказать немного подробнее.

Задний мост ГАЗ 3110 с пружинами

Так вот, «десятая Волга» получила задний мост с такой же главной парой (3,9) и практически с таким же корпусом («чулком»).

На 3110 уже стояли «пятнадцатые» колеса, и даже посадочные места под них на полуосях были другие. На более поздних модификациях газ 31105 в качестве силового агрегата устанавливался двигатель «Крайслер» объемом 2,4 л.

Так выглядит двигатель Крайслер для Волги 3110

Многих хозяев 3110 заинтересовала более скоростная пара 43/12. Но вот целесообразность ее установки все же вызывает сомнения. Все зависит от двигателя. Для ЗМЗ 406 еще есть какой-то смысл замены, для мотора ЗМЗ 402 такая модернизация не имеет никакого смысла – ДВС такой мост не «вытянет».

Модификации

“Волга” традиционно продолжает работать в качестве таксомотора. На фотографии хорошо видны новые штампованные колеса, выгодно отличавшиеся по рисунку от “облезлых” колпаков колес ГАЗ-31029

Универсал ГАЗ-310221 на базе ГАЗ-3110. Кроме измененной передней части от далекого предшественника ГАЗ-24-12 отличается только пластмассовым задним бампером. На протяжении десятилетий сохраняется и задний дефлектор и характерные вертикальные фонари.

Традиционная для ГАЗа карета скорой помощи на базе легкового автомобиля ГАЗ-310223 к началу девяностых вступает в конкуренцию с собственной же Газелью . Единственным преимуществом машины остаются меньшие габариты, дешевые запчасти и общая ремонтопригодность.

Ремонт кузова

Конечно, какой бы не был крепким кузов, от времени он не становится лучше. Всегда проблемными местами были и будут пороги, колесные арки и днище автомобиля. А если кузов поддался коррозии сразу в нескольких местах, то для проведения капитального ремонта кузова машину нужно будет полностью разбирать. Для этого:

С автомобиля снимаются передние крылья, все двери, капот и крышка багажника;
Демонтируется двигатель в сборе с навесным оборудованием и коробкой передач;
Снимается передняя подвеска и задний мост;
Разбирается полностью салон;
Демонтируются электрическая проводка.

Разобрав весь автомобиль, необходимо осмотреть кузов на предмет наличия дефектов и ржавчины. Затем:

Удаляют с кузова следы старой краски и ржавчины;
Проваривают поврежденные участки, при необходимости вваривают новые пороги, задние крылья лонжероны;
Зачищают кузов газ 21 перед покраской;
Сначала производят грунтовкой, а затем уже и покраску.

Неплохо кузову провести антикоррозийную обработку (днище снизу, колесные арки), а также сделать шумоизоляцию.

Краш тест

Манекены Hybrid III, которые имели откалиброванные датчики, были посажены на передние сидения. Они были пристегнуты базовыми ремнями безопасности. После разгона автомобиля катапультой, ГАЗ устремился к барьеру.

Установка датчиков на манекены позволила зафиксировать скорость в период столкновения – 63.3 км/ч. После спуска рабочих с балкона, где желающие смотрят за происходящим, они были приятно удивлены и настроены менее оптимистично.

Не беря во внимание скорость удара и небольшой коэффициент перекрытия (64 км/ч взамен 50), деформация самого кузова смогла остаться почти на прежней степени. Присутствует складка на крыше, стойка, служащая для опоры лобового стекла сместилась назад на 50 миллиметров

Колонка руля была сдвинута назад и кверху, но менее, нежели при столкновении со скорости 50 км/ч. Однако дно ГАЗ 3110 при таком столкновении было сложено большими зигзагами. Под ногами шофера был провален пол. Более того, швы кузова, которые были проварены – просто разошлись, их вырвало с боковины.

Если брать замедленную съемку – можно заметить, что при столкновении, вслед за первым ударом головы об рулевое колесо, идет еще один, более мощный – манекен столкнулся носом о пластиковую накладку ступицы руля. После удара головы на пластине из металла была оставлена хорошая вмятина. Если бы был живой человек, опасения за его здоровье были немалыми.

Подголовник и вовсе вылетел, не защищая голову человека от запрокидывания назад. Более того, сам тот факт, что он выскочил со своего места и летает по всему салону (а это на секундочку подголовник с парой торчащих металлических штырей), очень сильно пугает. Нагрузка на грудь человека от ремня безопасности оказалась даже ниже, чем допускает опасный уровень.

В итоге автомобиль Волга 3110 получил из 16-ти возможных балла по безопасности – всего два. Поэтому над безопасностью стоит еще работать и работать. При прямом столкновении, тот факт, что у Волги длинный перед, дает ей плюс. Но все могло быть лучше, если бы лонжерон, был рассчитан на энергопоглащение и не ломался.

Система зажигания

На первом месте среди неполадок стоит окисление контактов в системе. Следствием этого является разрыв сети и отказ в работе двигателя.

Руками провод держать опасно, укрепите его подручными сухими материалами (лучше деревянными). При проворачивании двигателя стартером должна проскакивать искра. Если ее нет, найдите неисправность в цепях низкого или высокого напряжения. Делать это лучше с помощью специальных приборов (вольтметра, омметра, специального стробоскопа). При их отсутствии цепь низкого напряжения можно проверить автомобильной лампочкой. Один из ее контактов соедините проводком с массой, другой — с проверяемой точкой цепи.
Если лампочка загорится, напряжение есть. Не забудьте, что электрическая цепь после замка зажигания проверяется при включенном зажигании. Начните от аккумулятора и последовательно идите по цепи низкого напряжения. Если найдете точку, в которой отсутствует напряжение, зачистите концы проводов и поверхности соединения. Если это не помогло, дело в проводе или приборе, установленных перед этой точкой.

В цепи высокого напряжения очистите от грязи и вытрите насухо все провода. Убедитесь в плотном контакте их концов с гнездами катушки, распределителя (для 402 двигателя) и свечами. Если где-то происходит пробой на массу, зажигание нормально работать не будет. Иногда такую неисправность легче определить в темноте (видно искрение в месте пробоя). На ГАЗ-3310 «Волга» с двигателем 402 дополнительно выньте центральный провод из крышки распределителя и проверьте его на искру (аналогично свечному).
Искры нет — неисправна катушка зажигания, ремонту она не подлежит, придется заменить. Если искра после катушки есть, а на свечах нет, снимите крышку распределителя, очистите ее от грязи, проверьте состояние центрального электрода («уголька»), бегунка и контактов.

Еще одной характерной неисправностью является плохой контакт с «массой» провода, идущего от аккумулятора. Признаками этой неполадки являются тусклый свет фар после остановки двигателя и невозможность его завести (слышен щелчок стартера, но коленчатый вал не вращается). Отсоедините провод от массы и зачистите поверхности контакта.

Ремонт подвески

Несмотря на то, что она изготовлена с применением качественного металла и особо прочной резины, в результате эксплуатации автомобиля нужно периодически проверять состояние подвески газ 31005.

Так выглядит передняя подвеска автомобиля Волга 31105

Для проведения планового осмотра и замены пришедших в негодность деталей потребуется яма и знание процедуры снятия некоторых элементов. Почерпнуть отсутствующие знания о строении можно, обратившись за помощью к мануалу по техническому обслуживанию этого автомобиля.

Совет! Очень удобно проверять состояние при переезде большого моста. Как правило, асфальт на нём покрыт небольшими трещинами, проезжая по которым вы будете слышать шум работы подвески вашего автомобиля.

Задняя подвеска Газ 31105

Тормозная система

Главным отличием от остальных машин является вакуумная установка усилителя, которая взаимосвязана с цилиндром тормоза. В нем имеется 2 поршня.

Есть присутствуют неисправности в тормозном узле «Волги», можно поехать на станцию технического обслуживания и там сделают диагностику и выявят все неисправности. Погодя некоторое время можно забрать автомобиль полностью отремонтированный. При этом выложить немалую сумму денег.

Тормозная система с ваакумным усилителем на ГАЗ-31029

Вторым вариантом является свой гараж, книга по эксплуатации автомобиля и некоторые инструменты.

Перечень неисправности тормозов и краткое описание «что делать?»:

Испорчены регуляторы, из-за этого увеличились зазоры между колодками и барабаном. Что делать? Надо двигаться назад и вперед попеременно, при этом надавить на тормозную педаль 15 раз. Если ничего не изменилось, требуется, согласно руководству по эксплуатации. Отремонтировать регулятор. Или, в крайнем случае, заменить неисправные детали.

Схема устройства тормозного механизма на ГАЗ-31029

Произошли какие-либо потеки. Что делать? Надо взять тормозную жидкость и наполнить емкость полностью до отметки мах. Второй человек должен нажимать на педаль тормоза. Требуется при этих движениях внимательно осмотреть все стыки в механизме, а также специальные трубочки и шланги. В месте подтека, требуется либо поджать соединители, либо заменить новыми. После чего произвести прокачку тормозов.

Схема всей тормозной системы

В вакуумном устройстве заедают детали. При этом слышен посторонний звук, а также это сказывается на самом торможении.

Что делать? Требуется проверка усилителя.

Поставить рычаг переключения передач в положение «нейтралка».

Повернуть замок в зажигании до начала работы двигателя. Требуется 1500 оборотов в минуту.
Резко отпустить газ и вдавить тормоз.
При медленном поднимании тормоза, заглушить мотор.
Постоянно следить за тормозной педалью.
Второй человек при этом освобождает усилитель от шланга и клапана.

Если педаль вошла самостоятельно в пол, требуется замена «усилка».

Советуем посмотреть: как заменить задние тормозные колодки.

Если дрожит тормозная педаль. Это барабаны. Их надо либо проточить, либо сделать замер диска. Если он стертый – его надо заменить.

Замена масла

В редукторе автомобиля ГАЗ-31105 масло желательно менять каждые 30-40 тыс. пробега. Для этого потребуется старая ёмкость объёмом не менее полутора литров, плоская отвёртка, шестигранник на 12 и гаечный ключ на 30.
Полезный совет! Перед заменой рекомендуется проехать 5-10 км. Масло моста должно нагреться – это будет способствовать его лучшему вытеканию.
Эти действия удобнее выполнять на подъёмнике или эстакаде:

под редуктор устанавливается ёмкость для старого масла;
сливное отверстие расположено в нижней задней части редуктора. Плоской отвёрткой из неё вынимается резиновая защитная пломба;
пробка сливного отверстия моста откручивается шестигранником на 12, она может прикипеть и забиться грязью, поэтому придётся приложить определённое усилие;
отработанное масло сливается в заранее подготовленную ёмкость;
вывернутая пробка устанавливается на прежнее место, при этих действиях не забудьте установить медную уплотнительную прокладку;
гаечным ключом на 30 откручивается пробка заливного отверстия;
специальным большим масляным шприцем (желательно объёмом не менее 500 г), в редуктор ГАЗ-31105 наливается новое масло.

Полезный совет! В случае отсутствия большого масляного шприца, есть ещё один способ заливки. Можно воспользоваться шлангом, в который вставлена воронка. Масло в задний мост наливается до максимума, которым является край заливного отверстия.

пробка закручивается на своё место, образовавшиеся подтёки протираются тряпкой;
сапун откручивается от защитного корпуса левой полуоси гаечным ключом на 12;
промывается соляркой, продувается компрессором и прикручивается на своё место.

Заливка масла в коробку передач Волги 31105

Двигатель

Изначально в ГАЗ-31029 заводом был установлен мотор марки ЗМЗ 402. Позже силовые агрегаты модернизировали и меняли на более лучшие. В некоторые модели устанавливались дизельные моторы.

ЗМЗ 402 работает на бензине.

Машина не может работать вечно без каких-либо вмешательств. После прохождения нескольких тысяч десятков километров «сердце» Волги начинает требовать от себя ремонта. Это проявляется в самой работе механизмов, в посторонних звуках, машина неправильно едет.

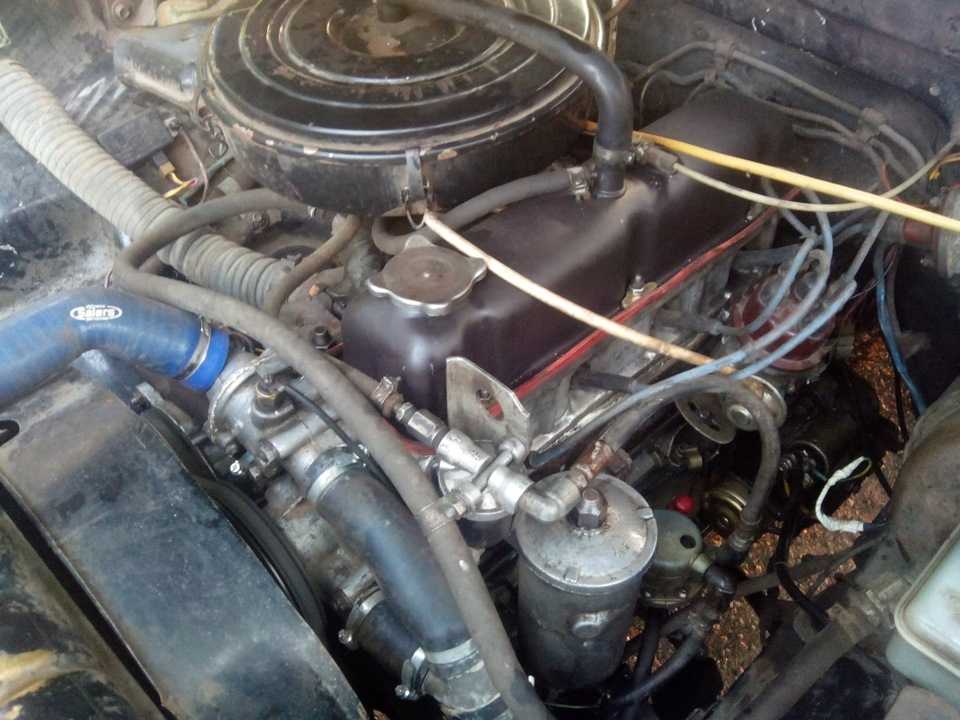

Так выглядит двигатель ЗМЗ 402

Для того чтобы сделать капитальный ремонт силового родного агрегата, нужен специалист «моторщик» или профессионалы на ремонтных станциях.

Обслуживание двигателя внутреннего сгорания самому не следует проводить, даже если есть литература с подробным описанием. Потому как в двигателе имеются такие нюансы, которые могут быть в данных энциклопедиях не описаны, а при их игнорировании (по незнанию) мотор может быть сломан навечно. Если есть время и неукротимый интерес, тогда приглашается «моторщик» и вместе с ним проводится перебор агрегата.

В течение работы могут выйти наружу некоторые прокладки и детали, которые требуют замены. Для этого потребуются специальные наборы для капитального ремонта двигателя. Но этого не стоит пугаться, они имеются в продаже. Некоторые идут сразу со специальными жидкостями и маслами.

Так выглядят внутренние составные двигателя ЗМЗ 402

Поскольку силовой агрегат весит достаточно килограмм, будет затруднительно его транспортировать. Легче пригласить знающего человека к себе или привезти к нему свой автомобиль.

Ремонт автомобиля ГАЗ-31029 так дорогое удовольствие, как кропотливое. Если делать ремонтные работы своими руками, можно добиться отличных успехов. Сюда будет вложено не только качество работы и деталей, но и любовь к этой машине и она, как и все отечественные автомобили, не останется в долгу.

Смотрите в видео: ремонт двигателя ЗМЗ 402.

Замена радиатора автомобиля ГАЗ-3110

Радиатор охлаждения двигателя автомобиля снимаем для промывки или для ремонта и замены 1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи

2. Слить жидкость из системы охлаждения.

3. Ослабить затяжку хомута 2 и отсоединить шланг 1 от расширительного бачка.

4. Ослабить затяжку хомута 1 и отсоединить от радиатора пароотводящий шланг 2.

5. Отсоединить провода от датчика 1 включения вентилятора и от колодки 2 электродвигателя вентилятора.

6. Ослабить затяжку хомута 1 и отсоединить от водяного насоса отводящий шланг 2 радиатора.

7. Ослабить затяжку хомута 2 и отсоединить подводящий шланг 1 радиатора от крышки корпуса термостата.

8. Отвернуть пять болтов 1, и снять верхнюю пластину 2. На двигателе мод. 4062 вынуть радиатор в сборе со шлангами, вентилятором и кожухом вентилятора вверх.
