Регулировка углов установки и сходимости передних колес ГАЗ-3110

1. Регулировку углов установки колес рекомендуется проводить на стенде на станциях технического обслуживания. Регулировку следует производить в следующей последовательности:

— регулировка развала колес; — регулировка продольного наклона шкворня;

— регулировка сходимости колес.

Углы установки передних колес:

– развал 0°±30′

– разность в значениях развала для правого и левого колес не более 30′

– наклон нижнего конца шкворня вперед от 4°30′ до 6° (от 5° до 6°30′)**

– разность в значениях наклона шкворня для правого и левого колес не более 30′

**Значение угла продольного наклона шкворня для полной массы автомобиля (для справок). Нагрузка — 5 человек или груз 150 кг на переднем и 225 кг на заднем сиденьях.

Сходимость колес:

– при замере по шинам 1-2 мм (7′-14′)

– при замере по ободьям 0,7-1,3 мм

– наибольший угол поворота внутреннего переднего колеса (не регулируется) 40°-42° Регулировка проводится при надежно закрепленных маятниковом рычаге, механизме рулевого управления, рулевой трапеции, верхних и нижних рычагов передней подвески, отрегулированных подшипниках ступиц передних колес, исправной передней подвеске и рулевой трапеции, нормальном давлении в шинах.

При проверке углов колеса автомобиля должны стоять в положении прямолинейного движения.

Регулировка развала и продольного наклона шкворня проводится изменением количества регулировочных прокладок 3. Изменение равного количества прокладок в переднем и заднем креплении оси верхнего рычага изменяет развал колеса.

Одна прокладка толщиной 1,0 мм изменяет развал колеса примерно на 0°12′ Регулировка продольного наклона шкворня проводится изменением количества прокладок 3 только в переднем или заднем креплении оси верхнего рычага.

Одна прокладка изменяет наклон шкворня примерно на 0°25′ Для регулировки углов ослабить затяжку гайки 2 и болта 1, подобрать необходимое количество прокладок 3, затянуть болты 1, а затем гайки 2 моментом 44—56 Нм (4,4—5,6 кг/см).

2. Регулировка сходимости передних колес проводится поворотом регулировочных трубок боковых рулевых тяг.

Регулировка по наружным боковым поверхностям шин проводится на стенде.

Перед регулировкой нужно найти точки равного бокового биения шин и повернуть колеса так, чтобы они расположились в горизонтальной плоскости.

Если при прямолинейном движении рулевое колесо занимало правильное положение (спицы рулевого колеса располагались горизонтально), а величина сходимости отличалась от номинальной не более 3—4 мм, то регулировку сходимости можно проводить изменением длины любой боковой тяги.

Для этого ослабить затяжку болтов 3 хомутов 4.

Затем поворачивать с помощью бородка 1 регулировочную трубку 2 до тех пор, пока величина сходимости не будет соответствовать номинальной.

Повернуть хомуты 4 так, чтобы ушки хомутов были направлены в одну сторону и лежали в одной плоскости.

Затянуть болты 3 моментом 15—18 Нм (1,5— 1,8 кг/см). Если перед регулировкой разбирались рулевые тяги с изменением их длины, регулировку сходимости производить в следующем порядке: — установить рулевое колесо в положение движения по прямой (спицы колеса расположены горизонтально); — установить левое колесо в положение движения по прямой, поворачивая левую регулировочную трубку; — поворачивая правую регулировочную трубку, отрегулировать сходимость;

— повернуть хомуты регулировочных трубок так, чтобы ушки хомутов были направлены в одну сторону и лежали в одной плоскости, и затянуть болты моментом 15—18 Нм (1,5—1,8 кг/см).

«Дедовский» метод проверки и установки углов

Грубые нарушения в углах установки можно определить, используя подручные средства (штангенциркуль и отвес)

Последовательность регулировки следующая:

регулируем развал передних колес;

угол продольного наклона шкворня;

схождение колес.

Замерить с требуемой точностью угол наклона шкворня без специального оборудования сложно, поэтому рекомендуем не менять заводских регулировок (тесть сохранить разницу в толщине прокладок переднего и заднего крепления оси верхнего рычага). Перед регулировкой проверяем:

— люфты в передней подвеске, подшипниках ступиц и рулевом управлении; давление в шинах. Находим точки равного бокового биения шин и ободов передних колес, пометив их мелом.

Автомобиль устанавливаем на горизонтальную площадку — колеса прямо.

Диагностика и поломки в суппорте

Если функционирование всего узла в тормозной системе нарушено, то наблюдается неравномерное изнашивание колодок. Для проверки работы системы достаточно будет просто их вытащить и посмотреть. Если износ практически одинаковый (погрешность может быть до 10%), то работа узла правильная. Если сзади толщина больше, чем спереди, то весь суппорт функционирует неправильно.

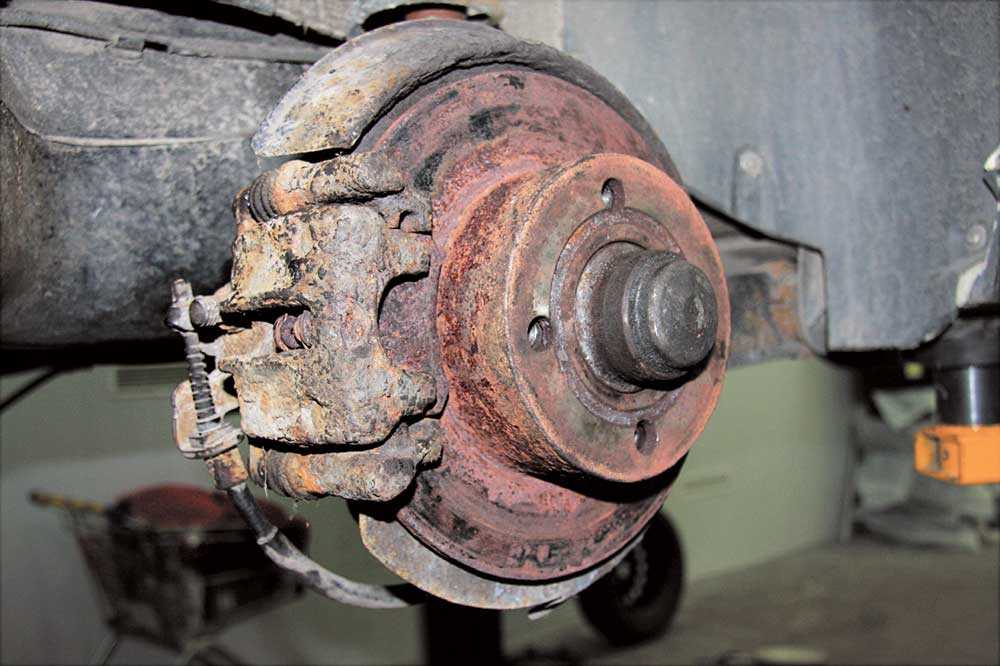

Внешний вид изношенного суппорта

Нужно посмотреть на диск. Его изнашивание тоже должно быть равномерным. Если это не так, причем отклонения ярко выражены (к примеру с внешней стороны больше, чем с внутренней), то необходимо срочно заменить суппорт, либо отремонтировать эту конструкцию. Нельзя ждать, пока суппорт заклинит. Неравномерное изнашивание указывает на то, что поршни слишком сильно надавливают на одну колодку, а вторая просто не участвует в работе.

Советуем посмотреть: как отремонтировать суппорт.

Выделяют несколько основных причин, которые способны вызвать подобные нарушения. Это касается направляющих и поршней. Они либо закоксовываются, либо закисают. Это может происходит по следующим причинам:

Плохое обслуживание, несоблюдение правил. Многие гаражные умельцы наливают в направляющие графитовую смазку или литол. Это приводит к тому, что пыльники этих деталей набухают, а позже начинают закисать.
Прорывание пыльника. Из-за этого на направляющие может поступать вода. Это приводит в дальнейшем к разъеданию и закисанию детали. Если прорван пыльник, то может пострадать и поршень, который тоже из-за попадания влаги начинает давать сбои.

Использование некачественной тормозной жидкости. Она отличается своей гидроскопичностью. Из-за этого через некоторое время в ней начинает собираться вода, причем в большом количестве. Если не поменять тормозную жидкость, то она просто разъест весь поршень внутри, что тоже провоцирует процесс закисания.

Перед тем как приступать к ремонтным работам, сначала необходимо определить, что именно поломалось, и чем это вызвано.

Принцип работы суппорта

Тормозной суппорт на Газели представляет собой узел, который зажимает колодки тормозной системы к дискам, когда человек нажимает на педаль, и машина начинает тормозить. Во всей тормозной системе двигается только этот элемент. Эту часть устанавливают только на дисковый вид тормозов. А вот барабанная система функционирует совсем иначе.

Суппорт является чрезвычайно важным узлом. Рекомендуется его рассматривать вместе с колодками, так как именно на них идет основная нагрузка во всей системе торможения. 90% поломок в передних тормозах как раз зависят от суппортов.

Установленный суппорт на тормозной диск

Тормозной суппорт является простой конструкцией, которая не отличается сложностями. Ее используют почти на всех легковых авто. Конструкция будет везде похожей, но самих изменений в разных моделях будет по минимуму. Функционирование основывается на гидравлическом давлении.

После того как человек нажимает на педаль торможения, определенный поршень в основном цилиндре тормозной системы начинает надавливать на тормозную жидкость. Дальше она по определенным шлангам и каналам переходит к тормозному суппорту.

Технические составные суппорта на Газель

В нем присутствует поршень, который под давлением переходит вперед. С одной его стороны установлена одна колодка, которая передавливает диск в одну сторону. Вторая колодка просто зафиксирована на суппорте и не двигается. В итоге обе колодки зажимают собой диск: сначала трутся о деталь, а потом и вовсе прекращают ее движение.

Этот диск имеет взаимосвязь с колесом транспортного средства, так что скорость авто постепенно уменьшается. При таком контактировании колодки, если они выполнены некачественно, начинают скрипеть, так как не могут выдержать высокую температуру (нагревание происходит из-за трения).

Так выглядит передний тормозной механизм на Газель

Суппорт может представлять как простую конструкцию, так и быть крупным. Во втором случае он включает тормозные колодки, которые достаточно длинные и широкие. Именно такая форма используется в современных транспортных средствах.

Замена тормозных колодок заднего тормозного механизма ГАЗ 31105

Толщина фрикционных накладок должна быть не менее 1 мм. Заменять тормозные колодки необходимо в комплекте на обоих задних тормозных механизмах.

Вам потребуются: ключ для болтов колес, ключи «на 13» (два), «на 17», отвертка, пассатижи.

1. Установите опорные бруски под передние колеса.

2. Ослабьте болты крепления заднего колеса.

3. Приподнимите и установите на опоры заднюю часть автомобиля.

4. Снимите колесо. Проверьте положение рычага стояночного тормоза, который должен находиться в крайнем нижнем положении.

5. Ослабьте натяжение троса привода стояночного тормоза (см. «Снятие и установка тормозного барабана«).

6. Снимите тормозной барабан (см. «Снятие и установка тормозного барабана«).

7. Нажмите на верхнюю чашку 1 прижимной пружины и, повернув ее на 90°, снимите вместе с пружиной 2, придерживая при этом стержень 3 чашки с обратной стороны тормозного щита. Затем снимите нижнюю чашку 4 прижимной пружины, повернув ее на 90°, и выньте стержень 3. Аналогичным образом снимите пружину и чашки с другой колодки.

8. Отсоедините верхнюю стяжную пружину 1 от колодок 2.


9. Выведите носки 2 колодок из пазов упоров поршней колесного цилиндра 1. Разведите колодки 3 и снимите пружину 5 с разжимного рычага 4.	10. Отверните гайки 1 опорных пальцев 2 колодок с обратной стороны тормозного щита 3.


11. Снимите колодки вместе с опорными пальцами и эксцентриками и отсоедините наконечник троса 1 стояночного тормоза от приводного рычага 2 задней колодки.	12. Выньте из колодок эксцентрики

13. Выньте шплинты, отверните гайки крепления и снимите с колодок разжимной и приводной рычаги. Отверните гайку и снимите регулировочный эксцентрик 1 стояночного тормоза.

14. Устанавливайте колодки в обратной последовательности, при этом учтите, что длина фрикционной накладки передней колодки составляет 300 мм, а задней — 250 мм. При установке опорных пальцев 1 их лыски (стрелки на фото) направьте друг к другу. Вдавите поршни внутрь колесного цилиндра. Если возникнут трудности с установкой тормозного барабана, надо установить регулировочный эксцентрик 2 стояночного тормоза так, чтобы это соответствовало требуемому свободному ходу приводного рычага (см. «Регулировка стояночного тормоза«). После окончания работы несколько раз энергично нажмите на педаль тормоза для установки требуемых зазоров между колодками и рабочей поверхностью барабанов.
