Невидимые, но полезные улучшения

1. Шумо- и виброизоляция. 2. Аудио-подготовка. 3. Камера заднего вида. Камеры обзора по периметру автомобиля. 4. Дополнительная печка. 5. Автономный обогреватель. 6. Разветвитель на розетки 12В. 7. Инвертор 12В/220В. 8. Подставка для отдыха левой ноги водителя. 9. Сигнализация с автозапуском и пейджером. 10. Дополнительные противоугонные мероприятия. 11. Доводчики дверей. 12. Открывание и закрывание двери багажника при нажатии на кнопку (сервопривод). Электропривод двери багажного отделения. 13. Открывание и закрывание капота при нажатии на кнопку (сервопривод). 14. Доводчики стекол. 15. Замена лобового стекла на стекло с обогревом. 16. Ящик (органайзер) для инструментов и вещей. 17. Замки дверей противошумные. 18. Замена света в салоне на люминесцентный. 19. Дополнительные кнопки задних свеклоподъёмников. 20. Доработка системы выпуска отработанных газов для уменьшения шума в салоне. 21. Опускающееся боковое стекло багажника с электроприводом. 22. Опускающееся стекло задней двери с электроприводом. 23. Центральный замок с дистанционным управлением. 24. Система запуска двигателя кнопкой. 25. Автоматическая коррекция угла наклона фар. 26. Автомобильный ионизатор воздуха.

Отсутствует прерывистый режим дворников — ищем реле

Часто вместе с отсутствием прерывистого режима возникают проблемы с возвратом щетки стеклоочистителя на исходное положение. В таком случае виновником ситуации является сгоревшее реле. При этом режим непрерывных взмахов щетки стеклоочистителя присутствует, равно как и режим ускоренного очищения стекла. Эти варианты работы стеклоочистителя предусмотрены в обход реле, они реализованы напрямую от ручки включения режимов работы дворника. Реле при выходе из строя необходимо просто заменить, выполнив такую процедуру:

поиск места установки реле в вашем автомобиле — помогут снова форумы, инструкция по эксплуатации автомобиля или рекомендации специалистов по ремонту вашего авто;
далее нерабочее реле следует изъять из места установки, переписать номер устройства, чтобы не ошибиться при выборе нового электрического прибора на замену;
поехать в магазин или заказать в интернете реле оригинального производства с тем самым номером по каталогу, чтобы обеспечить нормальную работу дворника на автомобиле;
получив в руки устройство, хорошо разглядеть его, убедиться, что это именно тот элемент, который изначально на заводе устанавливали в ваш автомобиль;
выключить зажигание, обязательно проверить, чтобы ручка включения дворников была на положении «выключено» и вставить реле в слот, откуда было изъято нерабочее устройство;
включить зажигание и проверить качество работы дворников с учетом новой установленной электрической детали.

Ремонт раздаточной коробки

При поломке узла необходимо выполнить ремонт. Устранение неполадок электронной раздатки выполняют квалифицированные специалисты. Устройство с механическим управлением можно отремонтировать самостоятельно, имея навыки в ремонте техники. Так же можете прочитать про Система охлаждения УАЗ «Буханка».

Снятие узла

Снятие раздатки УАЗ Патриот осуществляется в следующей последовательности:

Установить автомобиль на яму, эстакаду или подъемник;
Обездвижить транспортное средство. Для этого под колеса устанавливаются противооткатные устройства;
Включить нейтральную передачу на коробке переключения передач и РК;
Опустить рычаг включения стояночного тормоза;
Открутить пробку для залива смазки;
Подставить емкость для сбора отработанной смазки под сливное отверстие и слить масло;
Наметить положение фланцев карданных валов по отношению к фланцам раздаточной коробки;
Открутить болты крепления и отсоединить передний и задний карданный вал;
Демонтировать люк установленный на полу в салоне авто и чехол рычага переключения;
Открутить болт крепления рычага к валу раздаточной коробки;

Демонтировать рычаг, разжимая кронштейн крепления отверткой;
Отсоединить электропроводку от датчиков расположенных на РК;
Демонтировать трос стояночного тормоза;
Открутить болты крепления РК;
Отсоединить РК от коробки переключения передач.

Разборка РК

Для ремонта раздаточной коробки необходимо разобрать устройство. Разборка осуществляется в следующей последовательности:

Демонтировать крышку картера редуктора;
Открутить болты крепления кулисы и демонтировать механизм. Для этого необходимо открутить гайку крепления фланца, установленного на вал задней оси;
Снять механизм стояночного тормоза;
Демонтировать фланец вала переднего моста;
Открутить болты, соединяющие половины картера;
Разъединить картер;
Демонтировать вилки переключения шестерен и их штоки.

После разъединения картера необходимо осмотреть шестерни и подшипники на предмет повреждений. Для снятия шестерен и подшипников используются специализированные приспособления.

После разборки необходимо промыть детали и очистить картер от грязи и металлической стружки. Попадание абразивных частиц на движущиеся детали приводит к быстрому износу или заклиниванию узла. После очистки необходимо продуть механизм сжатым воздухом.

Вышедшие из строя комплектующие необходимо заменить на новые. Сборка раздаточной коробки осуществляется в обратной последовательности.

Ремонт и сервисное обслуживание автомобилей, двигателей и автоматических коробок передач

_____________________________________________________________________________

Ремонт деталей подвески УАЗ-Патриот (УАЗ-3163)

Передняя подвеска автомобиля УАЗ-Патриот (УАЗ-3163) состоит из двух пружин, стабилизатора поперечной устойчивости, двух газонаполненных телескопических амортизаторов и направляющего аппарата: двух продольных штанг 15 и поперечной тяги 22 (рис. 1). Направляющий аппарат подвески обеспечивает правильную установку моста и влияет на управляемость, устойчивость и тормозные качества автомобиля.

Продольные штанги соединены с передним мостом посредством неразборных резино-металлических шарниров 4 и кронштейнов 16, а с рамой — через опорные втулки 12 и кронштейны 9.
Поперечная тяга 22 соединяется через резинометаллические шарниры 21 с кронштейнами моста и рамы.

Рис. 1. Передняя подвеска УАЗ-Патриот (УАЗ-3163)

1 -подушка пружины; 2, 17 -кронштейны пружины; 3 -амортизатор; 4, 21 -шарниры резинометаллические; 5, 10 -гайки; 6 -стремянки; 7 -подушка стабилизатора; 8 -подушки; 9, 16 -кронштейны продольной штанги; 11 -шайба; 12 -втулки опорные резиновые; 13 -кронштейн стойки стабилизатора; 14 -штанга стабилизатора; 15 -продольная штанга; 18 -пружина; 19 -буфер сжатия; 20,23 -кронштейны поперечной тяги; 22 -поперечная тяга; 24 -кронштейн амортизатора; 25 -обоймы подушек; 26 -стойка стабилизатора

Предельный ход подвески УАЗ-Патриот вверх ограничивается буфером 19. Буфер одновременно выполняет функцию дополнительного упругого элемента (подрессорника).

Для гашения вертикальных колебаний имеются два телескопических амортизатора 3. Кроме того, амортизаторы являются ограничителями хода подвески вниз.

Задняя подвеска автомобиля УАЗ-Патриот, УАЗ-3163 (рис. 2) состоит из двух рессор (3 листа) и амортизаторов, расположенных с внешней стороны рамы.

Предельный ход моста вверх ограничивается резиновыми буферами 17. К мосту рессора крепится при помощи стремянок 6, подкладки 7 стремянок, подкладки 12 и накладки 5.

Рис. 2. Задняя подвеска УАЗ-Патриот (УАЗ-3163)

1,11 -кронштейны амортизатора; 2 -рессора; 3 -амортизатор; 4 -рама; 5 -накладка; 6 -стремянка; 7 -подкладка стремянок; 8 -кронштейн серьги; 9, 13 -межлистовые прокладки; 10 -гайка стремянки; 12 -подкладка рессоры; 14 -ось; 15 — резинометаплический шарнир; 16 -гайка оси; 17 -буфер; 18 -щека серьги внутренняя; 19 -палец; 20 -втулка резиновая; 21 -гайки пальца; 22 -щека серьги наружная

Передний конец рессоры при помощи резинометаллических шарниров 15 устанавливается на неподвижной оси 14.

Задний конец посредством серьги, резиновых втулок 20 и резинометаллических шарниров 15 установлен шарнирно на раме. Передние и задние амортизаторы не взаимозаменяемы.

Разборка передней пружинной подвески УАЗ-Патриот

Замена пружин 18 (см. рис. 1), подушек 1 пружин и буферов пружинной подвески УАЗ-Патриот:

— Отсоедините нижние проушины амортизаторов 3 от кронштейнов 24 переднего моста, отвернув гайки и вынув болты.

— Поднимите и установите переднюю часть автомобиля на подставку.
— Снимите пружины 18 и вибропоглощающие подушки I.
— Отверните болты крепления буферов 19.

— Сборку производите в обратном порядке. Заменяемые пружины должны быть одной группы. При невозможности вынуть или вставить пружину необходимо дополнительно отсоединить один из концов поперечной тяги.

Замена резинометаллических шарниров 4, опорных втулок 12, продольных штанг 15 и резиновых подушек 1, подушек 8 штанги стабилизатора 14, а также стойки 26 стабилизатора:
— Отсоедините нижние проушины амортизаторов от кронштейнов 24, отвернув гайки и вынув болты.
— Отверните гайки 5 и выбейте болты крепления продольной штанги к мосту.

Ремонт УАЗ 3163 (Патриот) : Передняя подвеска

7.1.1 Передняя подвеска Особенности конструкции Регулировка зазора в подшипниках ступиц передних колес Снятие и установка ступицы переднего колеса Снятие и установка цапфы поворотного кулака Замена подшипников ступицы переднего колеса Регулировка и замена шаровых шкворней Замена амортизатора передней подве…

7.1.2 Особенности конструкции

Рис. 7.1 . Передняя подвеска: 1 – поперечная тяга передней подвески; 2 – пружина передней подвески; 3 – буфер сжатия передней подвески; 4 – опора пружины передней подвески; 5 – втулки верхнего крепления амортизатора; 6 – амортизатор передней подвески; 7 – рама; 8 – стремянки штанги ст…

7.1.3 Регулировка зазора в подшипниках ступиц передних колес Периодически проверяйте и при необходимости регулируйте подшипники ступиц колес. При слишком большом люфте в подшипниках во время движения возникают удары, разрушающие подшипники, вибрация на рулевом колесе, неравномерно (пятнами) изнашиваются шины. При чрезмерной затяжке подшипники сильно нагр…

7.1.4 Снятие и установка ступицы переднего колеса Вам потребуются: ключ «на 14», специальный трубчатый ключ «на 55», вороток, отвертка с плоским лезвием, молоток, зубило, монтажная лопатка. Полезный совет Ступицу переднего колеса можно снять в сборе с тормозным диском или без него. В случае замены ступицы предпочтительней второй спос…

7.1.5 Снятие и установка цапфы поворотного кулака Вам потребуются: ключ «на 14», развертка. 1. Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колесо. 2. Снимите ступицу в сборе с подшипниками (см. «Снятие и устан…

7.1.6 Замена подшипников ступицы переднего колеса Внешние признаки необходимости замены подшипников: – повышенный шум при вращении колеса; – невозможность добиться регулировкой номинального зазора в подшипниках. Вам потребуются: съемник внутренних стопорных колец, отвертка с плоским лезвием, выколотка, молоток. 1. Снимите ступицу в …

7.1.7 Регулировка и замена шаровых шкворней

Шаровые шкворни регулируют при появлении в них осевого люфта, при разборке поворотного кулака или замене шаровых шкворней с вкладышами. Рис. 7.3 . Специальное приспособление для затяжки зажимных втулок шаровых шкворней Вам потребуются: ключи «на 19», «на 22», «на 24», специ…

7.1.8 Замена амортизатора передней подвески Заменяйте амортизатор при появлении течи рабочей жидкости или при снижении эффективности гашения колебаний (см. «Проверка технического состояния деталей передней подвески на автомобиле»). Предупреждение Неисправные амортизаторы заменяйте только парами (передние, задние) или комплектом…

7.1.9 Замена пружин передней подвески Пружины заменяют в следующих случаях: – ухудшение плавности хода, частые «пробои» подвески; – видимый перекос автомобиля или значительная разница по высоте при осадке пружин более 20 мм, возникшей в процессе длительной эксплуатации или вследствие тяжелых дорожных условий; – сильно выражен…

7.1.10 Замена буфера сжатия передней подвески Вам потребуются: торцовая головка «на 17», вороток. 1. Снимите пружину передней подвески (см. «Замена пружин передней подвески» ). 2. Выверните болт крепления буфера сжатия к кронштейну рамы… 3. …и снимите буфер. 4. Установите новый буфер в порядке, обратном…

Монтаж демпфера своими руками: пошаговая инструкция

Демпфер на УАЗ Патриот устанавливается по следующему плану. Если его четко придерживаться, то операция точно пройдет успешно.

Подготовьте уголок толщиной 3-4 мм, высверлите в нем отверстие для оборудования и приварите предварительно рассчитав место крепления демпфера.
Такую же конструкцию приварите к тяге. Перед этой операцией проследите, что приспособление не ограничивает угол поворота руля.
Сделайте предварительную примерку устройства для монтажа, далее сваркой нагрейте уголки и выгните их в необходимую сторону для обеспечения соосности.
Установите оборудование и затяните крепежными гайками. Оно должно быть параллельным, и с совпавшими осями.

замена стартера уаз | Автолюбители

Снятие стартера

Часть работы выполняем на смотровой канаве.

ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ

Отключаем аккумуляторную батарею.Сняв изолирующий колпачок наконечника управляющего провода,…

…ключом «на 8» отворачиваем гайку крепления провода и снимаем его с вывода обмотки тягового реле.

Ключом «на 13» отворачиваем гайку вывода тягового реле.

Снимаем с вывода наконечники двух проводов.

Снимаем боковой брызговик двигателя

Ключом или головкой «на 12» отворачиваем два болта крепления рабочего цилиндра гидропривода сцепления.

Цилиндр укладываем на плетеный провод «массы» двигателя.

Ключом «на 19» отворачиваем нижнюю гайку крепления стартера.

Ключом «на 19» отворачиваем верхнюю гайку крепления стартера.Ослабив болт октан-корректора и, пометив или запомнив его положение по шкале,…

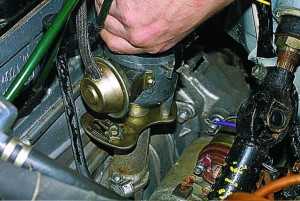

…поворачиваем его так, чтобы пластина октан-корректора не мешала вынуть стартер.

Снимаем стартер.

Устанавливаем стартер в обратной последовательности.

HdSxozARNdCZoZ0rmlIZmTSTN29TNdkrbraqebaqo3I5Ndk9etIUo3AwmLs6nl5wnl5SFlEwN2GVh4OUMDIuhRk4gDA4h3QSnlOuOBu0gBAypbefebaqebAsmLIQFlCsFlGwnlKxOB0rm2cWoDKrFJcZgBk2hJgZgBm4GJszhBarbraqebaqMdC0mj1QMb1ZNd90HjeZhBi4hBq0gZg4eR48F2SxoZ4=

Неисправности и ремонт подвески УАЗ Хантер

Она нередко подвергается экстремальным нагрузкам. Это может влечь за собой износ или поломку деталей полноприводной машины. Долговечность и нормальные эксплуатационные свойства подвески УАЗ Хантер обеспечиваются регулярным техобслуживанием и качественным ремонтом.

Основные проблемы и диагностика передней подвески

Чаще всего выполняется ремонт или замена следующих узлов и деталей ПП УАЗ Хантер:

Буфера сжатия.
Шаровых опоры рычага.
Ступиц передних колес.
Шаровых шкворней.
Витых пружин передней подвески.
Гидропневматических амортизаторов.
Опор стоек амортизаторов.
Стабилизатора устойчивости.
Поперечной тяги.
Продольных штанг.

Для осуществления проверки техсостояния ПП нужно установить авто на ремонтной яме или подъемнике. Следует тщательным образом осмотреть детали на присутствие деформация или трещин, оценить состояние резинометаллических шарниров, а также резиновых подушек. Не допускаются повреждения или заметные признаки старения на резиновых элементах, а на резино-металлических – отрыв резины или ее выкручивание, трещины, ветхость.

Шкворни нужно проверять на предмет люфта покачиванием колес. При обнаружении люфтов необходима установка новых шкворней вместе с вкладышами. Также нужно выполнять осмотр сайлентблоков и резиновых втулок.

Частые поломки и диагностика задней подвески

Детали ЗП Хантера, которые чаще всего ломаются и нуждаются в ремонте или замене:

рессоры;
стабилизаторы;
амортизаторы;
сайлентблоки;
буфер сжатия;
задняя балка;
ступицы задних колес;
зданий мост.

Проверка состояния ЗП УАЗ Хантер производится на ремонтной яме. Нужно основательно осмотреть элементы ходовой на предмет деформация или трещин. Начиная с рессор, их серег и кронштейнов передних рессорных концов. Также стоит взглянуть на амортизаторы (масляные протекания недопустимы), резиновые втулки рессор, подушки шарниров амортизаторов на буфер сжатия. Все элементы из резины с дефектами или признаками ветхости требуют замены.

Зачастую перед осуществлением того или иного ремонта подвески УАЗ 315195 надо выполнить работы по демонтажу. Для этого авто устанавливается на ремонтную яму или эстакаду, производится демонтаж колес и наконечников рулевой тяги. Пружины демонтируются с помощью специализированного инструмента для их сжатия. Некоторые детали подвесок можно отрегулировать или отремонтировать (например, амортизаторы или ступицы колес). Другие, как, например, любые резиновые элементы, в случае поломки необходимо заменять.

Ремонт передней подвески УАЗ Хантер

Для замены пружин (18 на схеме) и буферов ПП нужно отсоединить кронштейны переднего моста (24) от проушин амортизаторов (3). Произвести установку передней части авто на подставку. Снять пружины (18) и подушки (1), отвернуть болты креплений буферов. Сборка осуществляется в том же порядке. Пружины, подлежащие замене, должны быть одного типа. Если вынуть или вставить пружину не получается, следует дополнительно открутить один конец поперечной тяги.

Устройство передней подвески автомобиля

Для выполнения замены подушек (1), шарниров (4), опорных втулок (12), продольных штанг (15), а также стойки (26) стабилизатора, нужно выполнить соответствующую последовательность действий:

Зафиксировать машину в неподвижном положении.
Достав болты, отсоединить низ амортизаторов.
3.Открутить продольную штангу от моста.
Расшплинтовать и отвернуть гайки (10).
Открутить стабилизатор от штанги.
Произвести демонтаж продольных штанг.
Открутить стойку стабилизатора.
Осуществить замену шарниров.
Снять и заменить подушки (7) стабилизатора.
Выполнить замену подушки (8) у стойки стабилизатора, после чего прикрепить стойку стабилизатора к кронштейну.
На задний край штанги (15) надеть шайбу с опорной втулкой (12) и поместить штангу в кронштейн, после надеть шайбу (11) и другую втулку (12) наживить гайку.
Выполнить установку переднего конца штанги в кронштейн (16), разметить болты и наживить гайки (5).
Таким же образом произвести установку 2-й штанги.
Произвести установку машины на колеса.
Осуществить закручивание гаек (5) моментом 150 Нм, закрутить гайки (10) и зашплинтовать.
Выполнить установку стремянок (6) на штангу и прикрутить.
Произвести монтаж нижних проушин амортизаторов на кронштейны (24) и прикрутить.

Для замены резинометаллических шарниров следует открутить поперечную тягу (22) от моста и снять ее. Осуществить замену шарниров. Установить на место тягу, используя в случае потребности новые болты. Произвести затягивание гаек моментом 150 Нм.

Электрическая схема УАЗ Патриот с 2007 до 2012 года выпуска

Рис.3

Обозначение элементов приведено на рис.4

Рис. 4

В случае отказа работы электрооборудования следует в первую очередь проверить исправность реле и предохранителей в соответствии со схемой на рис.5:

Рис. 5

При замене вышедших из строя предохранителей в первую очередь следует убедиться в отсутствии коротких замыканий проводки, исправности устройства, который он обслуживает, затем установить предохранитель в точном соответствии с номиналом (током), указанном на блоке предохранителей. Один предохранитель может обслуживать несколько электрических узлов, следует убедиться в исправности всех элементов.

Подключение мотор-редуктора стеклоочистителя

Сообщение Фуфуник » Чт апр 12, 2020 12:09

Всем привет, возникла такая проблема. Решил поменять мотор-редуктор на своем патриоте, купил мотор-редуктор стеклоочистителя Hofer( HF 744 122). На драйве его хвалили, так же там писали как поставить(якобы распиновка фишки моторчика соответствует по цветам фишке патра). По факту вот что имеем, на патриоте имеем 5 проводов( желтый, синий, красно-черный, синий, зелено-черный(патр 2009гв)). На мотор редукторе провода желтый, зеленый, белый, красный, черный, белый и зеленый они вместе. Масса на моторчике идет синим проводом, на корпус и на металлический сектор(что на шестеренке), с патра идет постоянная масса черным проводом, к тому же на патре почему то у меня идет постоянный плюс на синем проводе, народ что за фигня такая то?( и минус постоянный и плюс постоянный в выключенном состоянии стеклоочистителя подается, в итоге мотор все время крутит. Распиновка на мотор-редукторе: желтый и черный уходят на щетки, синий- масса на корпус и на железный сектор шестеренки, белый и зеленый дублированы и уходят тоже на железный сектор шестерни, красный-железный сектор шестерни. 1. Почему на мотор при выключенном положении очистителей приходят постоянный плюс и минус одновременно? 2. Может нужно выставить этот самый металлический сектор в правильное положение какое то?(мысля вообще такая пришла потому что мб он замыкает катушку реле какую нибудь и пропадает постоянный плюс на мотор?) 3. Блин как подключить то его?))))

Так то по логике ведб масса и так постоянна с корпуса..что же тогда замыкает железный сектор шестеренки мотора и куда с него идут провода??

Подключение мотор-редуктора стеклоочистителя

Сообщение Blondi13 » Чт апр 12, 2020 12:28

Подключение мотор-редуктора стеклоочистителя

Сообщение Фуфуник » Чт апр 12, 2020 12:33

Дворники — это элементы, которые отвечают за качественную очистку лобового стекла снаружи. Обычно на каждом автомобиле установлено по два дворника, которые используются при плохих погодных условиях

Сегодня уделим внимание основным элементам, которые помогают очищать стекло. Рассмотрим, что собой представляет трапеция, как работает, какие преимущества дает замена трапеции старого образца на новый

Прокачка тормозов УАЗ 469

Цель проведения манипуляций по прокачке, вывести воздух, содержащийся во внутренних частях механизма торможения

Периодически, раз в неделю, осматривают машину на предмет повреждения и утечки, внимание уделяют:

Наличию механических повреждений труб;
Нарушению уплотнений в сочленениях;
Соответствию количества рабочей жидкости необходимой норме;
Работе ножного рычага тормоза.

Механизм торможения УАЗ(469, 452):

Признак того, что пора выполнять манипуляции по прокачке, увеличенный рабочий ход ножного рычага тормоза, а так же выявление провалов при нажатии ножного тормоза. Кроме того, смазку меняют после проведения ремонта, или смены узлов, деталей механизмов. Не зависимо от обстоятельств, перелить тормозной концентрат ДОТ-4 и прокачать тормоза на УАЗ 469 и 452 надо раз в два года.

Как снять руль автомобиля УАЗ Патриот

Руль снимаем для замены или для замены контактного кольца звукового сигнала или снятия вала рулевого управления

Подготавливаем автомобиль для выполнения задания и отключаем минусовую клемму аккумулятора

Устанавливаем руль в положение «прямо»

Оттягиваем крышку-клавишу звукового сигнала, преодолевая усилие фиксаторов

Крышка-клавиша включения звукового сигнала прикрепляется к рулю с помощью четырех фиксаторов, расположенных по краям крышки

Снимаем крышку-клавишу включения звукового сигнала

Сдвигаем защитные чехлы и отсоединяем клеммы проводов клавиши включения звукового сигнала от разъемов контактного кольца

Торцовым ключом на 24 ослабляем гайку крепления рулевого колеса

Откручивать гайку крепления руля полностью не нужно, чтобы при резком отсоединении от вала не нанести себе травму

Резкими ударами рук сбиваем руль со шлицов вала

Откручиваем окончательно гайку крепления руля

Помечаем положение руля относительно вала, если руль снимаем не для замены

Снимаем рулевое колесо

Общая информация

Доработка своими руками «УАЗ-Патриота» часто требуется, если автолюбителя не устраивает заводская компоновка. Ее вполне хватает для поездки за город, на дачу, или по определенным участкам бездорожья. Несмотря на довольно неплохие показатели, от внедренных конструктивных решений страдают комфорт и динамика авто.

Чтобы полностью раскрыть потенциал внедорожника, многие владельцы прибегают к его модернизации тем либо иным способом. Благо большинство внедрений вполне реально можно сделать своими руками. Часто работу начинают с облагораживания салона, оснащение которого выглядит довольно невзрачно, да и шумоизоляция оставляет желать лучшего. Разработчики опционально могут предложить гидравлический усилитель, кондиционер, подогрев зеркал. Этого не всегда достаточно.

Установка новой оптики

Оптика Patriot нуждается в доработке. Как будет выглядеть автомобиль после подобного тюнинга, можно увидеть на фото. Чтобы фары УАЗа имели более привлекательный внешний вид, потребуется комплект ДХО, строительный фен и черная краска в баллончике. Сначала демонтируется штатная оптика. От фары отделяют стекло. На строительный фен надевают насадку в форме узкого носика. При помощи этого инструмента разогревают периметр шва фары до момента, пока герметик не станет пластичным. Стекло снимают отверткой.

Тюнинговая оптика

Следующий этап – покраска отражателя, для этого его демонтируют. Цоколь габаритного огня и указатель поворота отсоединяют. Специалисты выделяют 2 метода покраски фары:

отделка всей оптики;
покраска всех элементов, кроме колодцев.

Чтобы выкрасить фары по 2-й методике, потребуется оградить колодцы от покрасочного вещества. Для этого применяют малярный скотч. Предварительно поверхность фары обезжиривают и загрунтовывают. Краска и сушка проводится несколько раз. Подобная доработка оптики позволит получить хороший матовый оттенок.

Регулировка передних тормозов

Чтобы тормоза были максимально эффективны необходимо отрегулировать их так, чтобы накладка касались тормозного барабана всей площадью. Для этого нужно устанавливать зазор как опорным болтом так и регулировочным эксцентриком.

Регулировку зазоров я делаю в следующей последовательности:

если вы меняли колодки, то устанавливайте зазор без колеса, это удобней. На собранной машине поддомкратьте колесо, где их необходимо отрегулировать;
вращая барабан или колесо регулировочным эксцентриком подвожу деталь к барабану до появления торможения и немного отвожу назад до свободного хода колеса;
проделываем операцию со второй.

На этом регулировка окончена, остаётся проверить нагрев барабана. Однако её желательно повторить через некоторый пробег после притирания тормозов.

Более точная регулировка необходима при износе барабана и здесь необходим второй человек.

В этом случае устанавливаем эксцентрик приблизительно в среднее положение, один человек давит на тормоз с небольшим усилием. Второй, проворачивает опорный палец (по часовой стрелке желательно) до тех пор пока он не станет проворачиваться туго.

Проверяем вращение колеса, если крутиться туго, немного отворачиваем назад. Если нормально, то выставляем зазоры эксцентриком как описано выше.

Помните, проворачивая эксцентрики в сторону вращения колеса зазор уменьшается и наоборот увеличивается при обратном вращении. Это касается передних колодок и задних спереди. Задние колодки заднего моста имеют обратную регулировку.

Подрулевые переключатели — распространенная причина проблем

Дворники в большинстве современных автомобилей включаются с помощью подрулевых переключателей в виде рычагов с нанесенными на них данными о режимах работы оборудования. Эти рычаги должны работать качественно и обладать необходимыми сигналами для включения дворников. Нередко ручка выходит из строя, переключатель не отправляет нужные сигналы, из-за этого некачественно срабатывают непосредственно дворники. Главные задачи в данном случае следующие:

необходимо снять пластиковых детали облуды рулевой колонки, чтобы добраться непосредственно до места установки выключателей дворников;
в большинстве автомобилей выключатели снимаются очень просто, максимальной работой, ожидающей вас, будет откручивание нескольких болтов;
после снятия выключателя можно с помощью тестера проверить его работу, подключая контакты поочередно к разным клеммам и включая режимы работы дворников;
если выключатель действительно вышел из строя, его стоит просто поменять на новый, установив столь же просто, насколько была произведена разборка;
в случае, если выключатель работает, придется поискать другие причины неполадки, вполне возможно, что причины кроются в районе подключения переключателя.

Рабочая тормозная система УАЗ Буханка

Схема рабочей тормозной системы

Изчить как устроена тормозная система УАЗ Буханка схема позволяет более наглядно.

Рис.1 Схема рабочей тормозной системы УАЗ Буханка: 1 – диск тормоза; 2 – скоба тормозного механизма колес спереди; 3 – контур передней части; 4 – главный тормозной цилиндр; 5 – бачок, оснащенный датчиком движения тормозной жидкости до аварийного уровня; 6 – усилитель с вакуумом; 7 – толкатель; 8 – педаль тормоза; 9 – выключатель света при торможении; 10 – задние тормозные колодки колес; 11 – задний цилиндр торможения колес; 12 – контур задней части; 13 – кожух полуоси моста сзади; 14 – нагрузочная пружина; 15 – регулятор давления; 16 – тросы задней части; 17 – уравнитель; 18 – центральный трос; 19 – рычаг стояночного тормоза; 20 – сигнализатор движения тормозной жидкости до аварийного уровня; 21 – выключатель сигнализатора стояночного тормоза; 22 – передняя тормозная колодка колес.

Гидропривод рабочей тормозной системы

Гидропривод рабочей тормозной системы УАЗ с 1985 года стал выпускаться с двумя отдельными ветвями, одна из которых протянута к тормозным механизмам передних колес, а вторая тянется к тормозным механизмам колес сзади. Конструкция привода включает в себя:

главный тормозной цилиндр;
тормозная педаль, которая соединена с цилиндром через его поршень;
колесные цилиндры тормозных механизмов колес, как в передней, так и задней части автомобиля;
трубопроводы и шланги, которые объединяют все цилиндры;
педаль управления и усилители приводного усилия.

Ремкомплект для главного тормозного цилиндра

Решено было не менять, а приобрести ремкомплект главного тормозного цилиндра и отремонтировать самостоятельно. После двух дней эксплуатации цилиндр заклинил в прямом смысле слова. После разборки выяснилось, что резинки разбухли. Аналогично произошло и со вторым ремкомплектом. Третий продержался неделю, но все равно отказал, раз резинки просто стерлись.

Главный тормозной осматривался на наличие повреждений и царапин. Ничего подозрительного найти на удалось. Наборы для ремонта брались различной ценовой категории, в разных магазинах и все хвалили товар. Вывод, продают г-но. Жаль потраченных денег практически треть цены нового.
