Снятие и установка рулевого механизма

Подготовка к капитальному ремонту мотора.

Первым этапом капитального восстановления является подробная диагностика ДВС. Выполнить проверку в условиях гаража достаточно сложно. Для того чтобы определить продуктивность двигателя потребуется наличие компьютерного оборудования и соответствующих навыков.

Для выполнения полного восстановления движка, необходимо демонтировать устройство автомобиля. Выполнить данную процедуру своими руками не так просто, несмотря на небольшие габариты мотора. Во избежание повреждений движка, необходимо использовать целый ряд специализированного оборудования: опорные рамы, гидравлический съемник, устройство для вывешивания движка.

После того как демонтаж двигателя успешно произведён, необходимо приступить к его разборке. Разбирать двигатель необходимо строго по определённому порядку, для того чтобы предотвратить повреждения отдельных его частей.

После разборки, необходимо приступить к важнейшему этапу капитального ремонта, который заключается в дефектовке отдельных компонентов ДВС. Основная цель капитального ремонта, вернуть элементам транспортного средства заводские параметры. Поэтому единственно верным руководством по ремонту Ока является оригинальная инструкция завода изготовителя.

В ходе масштабного восстановление мотора ВАЗ 11113, в обязательном порядке выполняются следующие процедуры:

• Восстановление параметров блока цилиндров ВАЗ 11113.
• Ремонт входных отверстий коленчатого вала и распредвала.
• Восстановление опорной части коленвала.
• Обработка головы блока цилиндров ВАЗ 11113.
• Возврат герметичности блока путём сварки.
• Правка геометрии шатуна.
• Замена всех расходных элементов и резиновых уплотнителей.

Масштабный ремонт автомобиля требует соответствующих навыков и дорогостоящего оборудования. Поэтому, для того чтобы выполнить восстановление придётся обратиться к профессионалам.

Одним из важнейших этапов восстановления движка является обработка ГБЦ. Производитель транспортного средства указывает допустимый предел обработки головы, которого необходимо строго придерживаться при проведении ремонта. Перед тем как приступить к масштабному ремонту, необходимо подробно изучить комплектующую инструкции завода изготовителя. Также, в обязательном порядке стоит уточнить у мастера на какую глубину будет производиться обработка ГБЦ. В случае если элемент изношен выше допустимого предела, дальнейшая эксплуатация головы блоков запрещается. Если же обработка и восстановление ГБЦ возможны, работа сопровождается обязательной заменой прокладки ГБЦ. В данном случае, так же необходимо учитывать глубину обработки элемента для того чтобы придать блоку первозданную герметичность.

Удачного восстановления автомобиля ВАЗ 11113!

Ремонт карбюратора на оке

Понятие ремонт карбюратора включает в себя следующее:

• грамотный демонтаж устройства;
• промывка;
• дефектация;
• диагностика устройства;
• настройка карбюратора ОКИ;
• по мере необходимости замена дефектных деталей;
• обратная сборка и ее установка на место.

Автовладелец должен понимать следующее – если у него нет никакого опыта в техническом обслуживании автомобильной техники, то регулировка карбюратора ОКИ своими руками нецелесообразна. У авто ВАЗ — ОКА ремонт карбюратора необходимо выполнять только в авторемонтной мастерской.

Перед тем как читать дальше, рекомендую ознакомиться с видео, в нем вы увидите массу полезной информации по ремонту, очистке и регулировке карбюратора ДААЗ 1111:

Главные дефекты возникающие при работе карбюратора

Карбюратор устроен так, что отвод отработанных газов происходит не одномоментно, а с течением времени. Другими словами, двигатель будет испытывать определенные сложности при его работе на повышенных оборотах. Кроме того, конструкция карбюратор ДААЗ 1111 допускает то, что в карбюратор могут попасть смазочные вещества из двигателя. А это прямой путь к образованию нагара.

При нормальной работе системы зажигания у карбюратора этой модели могут возникать следующие проблемы:

1. Нестабильная работа силовой установки ввиду того, что на жиклерах образовался нагар;
2. Из-за некорректного срабатывания педали газа произошло засорение воздушных жиклеров;
3. Снижение динамических параметров автомобиля, происходящего из-за снижения уровня топлива в поплавковой камере карбюратора. То есть, двигатель перестает получать необходимый объем топлива для работы на высоких оборотах;
4. Неравномерное движение транспортного средства (рывками) свидетельствует о том, что на поплавковом механизме скопился нагар, препятствующий нормальному перемещению топлива в системе;
5. Плавающие обороты двигателя, при постоянном режиме подачи топлива, говорят о том, возникла необходимость в регулировании пускового устройства карбюратора.

Но, главный признак неправильной работы карбюратора ОКА – ВАЗ 11113 – это резкий рост потребления топлива.

При обнаружении указанных дефектов можно сказать одно — регулировка карбюратора ОКА своими руками неизбежна и если это не поможет, то его придется отремонтировать в условиях специализированной мастерской, где в наличии есть необходимые приборы, приспособления и инструменты.

Демонтаж карбюратора на оке

Снять карбюратор с двигателя не так и сложно. Но все равно надо придерживаться определенной последовательности действий. Для выполнения демонтажа будут нужны ключи с размером зева на 8 и 13, отвертка с плоским шлицем.

Демонтаж карбюратора на оке

Устройство передней подвески автомобиля ОКА ВАЗ-1111 — 1113

Передняя подвеска ОКА: 1 — диск тормоза; 2 — подшипник ступицы колеса; 3 — ступица переднего колеса; 4 — шлицевой наконечник корпуса наружного шарнира; 5 — колпак ступицы; 6 — шпилька крепления колеса; 7 — поворотный кулак; 8 — болты крепления стойки к поворотному кулаку; 9 — эксцентрик регулировочного болта; 10- телескопическая стойка; 11 — верхняя опорная чашка пружины; 12 — втулка подшипника скольжения; 13 — уплотнительное кольцо подшипника; 14 — упорная шайба подшипника скольжения; 15 — нижняя обойма опоры; 16 — верхняя обойма опоры; 17- верхняя опора стойки; 18 — резиновая вставка верхней опоры; 19 — буфер хода сжатия; 20 — защитный корпус; 21 — пружина подвески; 22 — нижняя опорная чашка пружины; 23 — растяжка; 24 — нижний рычаг подвески; 25 — шаровой палец; 26 — шаровой шарнир.

Передняя подвеска-независимая, с телескопическими гидравлическими амортизаторными стойками, винтовыми цилиндрическими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости.

Основа подвески — телескопическая гидравлическая амортизаторная стойка, в ее корпусе смонтированы детали телескопического гидравлического амортизатора. Нижняя часть стойки соединена с поворотным кулаком двумя болтами. Верхний болт, проходящий через отверстие кронштейна стойки, имеет эксцентриковый поясок. Поворотом этого болта регулируется развал переднего колеса (см. ниже). На телескопической стойке установлены: витая цилиндрическая пружина, пенополиуретановый буфер хода сжатия, защитный чехол, а также верхняя опора стойки в сборе с подшипником. Верхняя опора крепится двумя самоконтрящимися гайками к стойке брызговика кузова. За счет своей эластичности опора дает возможность стойке качаться при ходах подвески и гасит высокочастотные колебания кузова. Запрессованный в нее подшипник позволяет стойке поворачиваться вместе с управляемыми колесами.

Нижняя часть поворотного кулака соединена с нижним рычагом подвески через шаровую опору. Опора закреплена двумя «глухими» болтами. Внутренний конец рычага подвески соединен через резинометаллический шарнир с кронштейном подрамника.

Тормозные и тяговые силы воспринимаются продольными растяжками, жестко соединенными (на болтах) с рычагами подвески, и — через резиновые подушки — с кронштейнами подрамника. Подушки сжаты шайбами и гайками. Перемещая гайки по резьбовой части растяжки, регулируют угол продольного наклона оси поворота (см. ниже).

В поворотном кулаке закреплен двумя стопорными кольцами двухрядный радиально-упорный шариковый подшипник закрытого типа. В его внутренних кольцах с натягом установлена ступица колеса. Подшипник затягивают гайкой на хвостовике корпуса наружного шарнира привода колес и в эксплуатации не регулируют.

Стабилизатор поперечной устойчивости — штанга из пружинной стали. Концы стабилизатора через стойки с резиновыми и резинометаллическими шарнирами соединены с нижними рычагами подвески. Средняя часть штанги крепится кронштейнами через резиновые подушки к подрамнику.

Для обеспечения хорошей устойчивости и управляемости автомобиля передние колеса установлены под определенными углами относительно элементов кузова и подвески. Регулируют три угла: угол продольного наклона оси поворота, развал, схождение

Последовательность действий

Перейдем непосредственно к процессу замены поршневых колец на ВАЗ «Ока» без снятия мотора (ключевые моменты показаны на фото). Делается все так:

1. Автомобиль ставиться на смотровую яму и обезвиживается;
2. Сливаются рабочие жидкости (ОЖ, масло);
3. Первый этап работ полностью проходит в подкапотном пространстве. Для удобства работ можно вообще снять капот с авто;
4. Снимаем с карбюратора корпус воздушного фильтра, отсоединяем приводные тросики, провод электроклапана ХХ и бензиновые трубопроводы;

5. Снимаем защитную крышку привода ГРМ, послабляем приводной ролик, и снимаем с зубчатого колеса распредвала ремень. Окручиваем болт этого колеса и снимаем его с вала (аккуратно, чтобы не потерять шпонку);

6. Отсоединяем патрубки от клапанной крышки, выкручиваем болты ее крепления и демонтируем с авто;

7. Отсоединяем патрубок вакуумного регулятора;

8. Откручиваем болты крепления датчика момента искрообразования, и отводим его в сторону;

9. Откручиваем бензонасос, убираем в сторону;

10. Окручиваем крепление корпуса привода датчика момента искрообразования и снимаем его;

11. Откручиваем верхний болт крепления задней крышки приводного ремня ГРМ и отводим его вбок;

12. Откручиваем гайки крепления корпуса подшипников распредвала и снимаем его;

13. Аккуратно демонтируем распределительный вал его вместе с сальником. При сборке лучше сальник распредвала «Ока» лучше заменить. Если производится только замена распредвала на «Оке» дальнейшая разборка не нужна;

14. Снимаем кронштейн крепления генератора;

15. Демонтируем натяжной ролик;

16. Отсоединяем трубопроводы системы охлаждения, ведущие к рубашке охлаждения;

17. Отсоединяем провод датчика температуры ОЖ;

18. Откручиваем гайки крепления выпускных труб от головки, затем аккуратно снимаем их со шпилек;

19. Откручиваем болты крепления головки. При этом нужно соблюдать правильную последовательность их послабления. Извлекаем болты;

20. Аккуратно снимаем головку вместе с впускным коллектором и карбюратором.

На этом разборка в подкапотном пространстве заканчивается. Остальное делается под автомобилем. Чтобы снять поршни, необходимо:

Открутить болты крепления поддона двигателя и аккуратно его извлечь;
Открутить гайки крепления шатунных крышек и снять их

Важно, сразу пометить, где какая крышка, и как она была установлена. Для этого на отливе можно поставить метки путем кернения;
Проворачиваем коленчатый вал

При этом, поршни выйдут вверх, а шатуны снимутся с шеек вала. Останется только отверткой полностью вытолкать поршни вместе с шатунами и извлечь их.

После замены колец, при помощи специального приспособления для посадки поршней, садим их на место, стараясь сразу направить и поставить шатуны правильно (можно попросить помощника направить их снизу). А далее просто производится установка всех снятых элементов на место.

Прочие мелкосерийные силовые агрегаты Ока

Серийно на автомобиль устанавливали только двигатели ВАЗ 1111 и ВАЗ 11113. Именно с такими силовыми агрегатами автомобиль поставлялся в торговые сети.

В качестве вариантов по спасению производства и обеспечения требований по экологичности и СеАЗ и КАМАЗ пробовали применять силовые агрегаты других производителей. Это было обусловлено тем, что АвтоВАЗ отказался от продолжения выпуска микролитражек и фактически прекратил поставку силовых агрегатов для комплектации автомобиля.

Так в 2004 г была выполнена произведена пробная серия авто с корейским двигателем Hyundai Atos. Было произведено 15 автомобилей для пробных испытаний, но программа не пошла в серию.

Также в этом году проводились мелкосерийные испытания на СеАЗ автомобилей с двигателями мелитопольского завода МеМЗ 245. Автомобиль имел название ОКА-Астро и впоследствии выпускался мелкой серией на базе камовского автосборочного завода. Другим вариантом украинского силового агрегата был МеМЗ 247.1 Этот мотор, соответствовавший требованиям Евро-2 не был поставлен для серийного производства, хотя на вторичным рынке редко встречается такая комплектация.

Спортивный вариант Оки использует двигатель от Приоры.

Гусеничный вездеход на базе Оки использует двигатель ВАЗ 2131.

Как вариант гаражного тюнинга, есть несколько экземпляров автомобилей применяющих трехцилиндровые дизели Фольксваген.

Общие совету Нивоводам по тюнингу автомобиля для бездорожья

Поставив задачу улучшить проходимость своего автомобиля для бездорожья, автомобилисту следует выполнить определенный алгоритм действий, существенно преображающий внешний экстерьер автомобиля и улучшающий проходимость как классического ВАЗ 21213 на карбюраторе, так и современной модели серии 2131:

• замена резины (без хирургического вмешательства своими руками на Ниву можно поставить резину типа 215/75/ R15 или 205/80/ R16). Для достижения максимального эффекта (резина типа 240/80 R15) придется резать колесные арки;
• выбор правильной грязевой резины, отвечающей как вашему бюджету, так и характеру езды ВАЗ 2121;
• лифтинг подвески — легко с задачей можно справиться даже своими руками у себя в гараже. Лифтинг набор имеет полный перечень необходимых проставок для пружин, а также удлинителей для амортизаторов и тяги;
• силовой обвес — специальная защита от ударов для переднего и заднего бампера, известная также как кенгурин, продольная защита кузова, а также защита картера ДВС. Товар легко купить практически у любого дилера запчастей для ВАЗ 2121;
• установка шноркеля позволит забирать двигателю воздух от уровня крыши, благодаря чему, вместе некоторыми доработками моторного отсека, защищающими электрику от попадания влаги, даже на стареньком карбюраторном ВАЗ 21213 можно штурмовать серьезный брод;
• не обойтись также без средств самостоятельной буксировки. Съемная лебедка на передний бампер может быть электрической, ручной, или управляться гидравликой рулевого механизма;
• и, наконец, экспедиторский багажник — позволяет вести массу объемных грузов и установку дополнительных светотехнических приборов (на ВАЗ 21213 требует замены генератора с большей мощностью).

Тюнинг нивы 2121

в рамках «классики» советского автопрома является относительно несложным, но увлекательным делом. Итог – формирование вездехода с уникальными техническими качествами, который по всем существующим профессиональным параметрам нисколько не уступает аналогам, произведенным за границей.

Когда Нива 2121 была разработана конструкторами целью ее создания было выпустить с конвейера, идеальный вездеход, который прекрасно мог бы перемещаться по любому бездорожью и был пригоден для городской жизни и езды внутри мегаполиса. Поэтому тюнинг именно этой модели особенно популярен среди потребителей.

Это объясняется прежде всего легкостью исполнения доработок.

Для тюнинга Нива 2121 необходимо:

Поставить колеса большего диаметра с резиной для экстремального бездорожья. Дешевая низкопрофильная резина в расчет тут не берется. Монтаж таких дисков предполагает очень впечатляющий показатель крутящего момента. Если не брать в расчет этот тезис, то не исключен преждевременный износ силового агрегата.
Имеет смысл поставить расширители арок. Этот ход – поможет решить сразу несколько серьезных задач: ликвидирует возможность забрызгивания грязью крылья и двери, расширит возможности в части выбора диаметра дисков, впишется в тюнинговый стиль.

Тюнинг для нивы 2121 включает в себя отдельное и очень увлекательное направление такое как работа с обвесами. Силовые обвесы для этого класса автомобилей всегда имели очень серьезное значение. Чаще он представляет собой кенгурятник. Такую деталь нетрудно произвести в кустарных условиях, так сказать, на коленке, сварить по чертежу из обыкновенных труб.
Со стороны задней двери определяется своеобразная конструкция, на которой весит запасное колесо

В ее функции также входит оборона «кормы» авто сзади.
Крайне важно поставить лебедку. Такой механизм никогда не будет лишним, выручит в любой затруднительной ситуации в бездорожье и добавит во внешность брутальности и мужественности.

Пожалуй, это основные смысловые позиции, которые необходимо знать о в случае если ее подготавливают для спортивных гонок и активного отдыха. В таком тюнинге гармонично сочетаются как эстетические, так и практические элементы. Поэтому та технологическая возня, в которую вы вовлечетесь, с лихвой оправдается тем ошеломительным результатом, который вы получите на выходе. Поэтому вложенные в него силы и средства быстро оправдаются.

FakeHeader

Comments 21

Вашпе ты упертый малый, шо в казани нет нормальных разновитковых пркжин на оку? Да лан ! Там контор было немало, да и любителей хватало, на край с мска заказал бы .

Ну мне пружины не от оки нужны… Любые пружины, рассчитанные и изготовленные на а/м ВАЗ-1111(3) ОКА на моем корыте будут постоянно лопаться, т.к. это не ВАЗ-1111(3) ОКА.

А не кажется, что при полученных результатах (неимоверной жесткости), овчина не стоит выделки?

Значительное снижение кренов в том числе даже без переднего стабилизатора? Смотря какие цели преследовать. На момент этих переделок я боролся за цепкость и устойчивость, маневренность, а не за комфорт. Цель достигнута. Теперь мне не нужна такая цепкость, я езжу гораздо спокойнее, поэтому буду переделывать подвеску под баланс между цепкостью и мягкостью.

А износ стоек ? Ведь они работают в меньшем диапазоне. Шток вырабатывается быстрее, я полагаю.

Понятия не имею. Герметичные они. Нельзя разобрать и посмотреть. Для сравнения — полный ход штока передней стоковой масляной стойки составляет от упора до упора всего 13см! У стоек delphi, что стоят у меня, ход штока от упора до упора составляет 15см. Но этого всё-равно слишком мало. Если пружины слишком мягкие — постоянные пробои подвески, удары в отбойники (это при том, что из состояния покоя до полного сжатия стойки (без учёта толщины отбойника) имеется всего 7см, в лучшем случае 8, и если из этого вычесть длину отбойника, даже отрезанного (допустим, 4см), то на ход сжатия из состояния покоя до контакта с отбойником остаётся всего 3-4см). Нельзя оставить из состояния покоя на ход сжатия, скажем, 10см, а на отбой 5см, потому что стойку при таком балансе постоянно бьёт на разрыв на любой мелкой ямке, кроме того ещё и отрыв колеса от дорожного полотна происходит, что вообще нас не устраивает.

Так что тут больно то не разгуляешься. Нужно просто искать стойки с полным ходом штока сантиметров 20… но общими габаритами такими, чтобы влезли в штатный корпус окушачьей стойки.

Для себя же я решил вопрос так, что буду искать и подбирать пружины с такими переменными характеристиками, чтоб при незначительных смещениях из состояния покоя (+-2.3см) сопротивление пружины росло не сильно (работа “мягких витков” с частой завивкой), но при отклонении от 2 до 6см упругость пружины нарастала на много резче, чтобы принять “удар” на себя и не дать подвеске с размаху долбануться в отбойник. При этом, нужно, чтобы пружина имела ограниченную разжатую длину (т.е. чтобы она не сильно в натяг вставала в стойку). Это нужно для того, чтобы пружина не била стойку на разрыв при провалах колеса в ямку.

Щас у меня пружина при полностью разжатой стойке свободно болтается, поэтому стойку на разрыв она не бьёт, но на сжатие у меня в пружине есть только жёсткие витки с редкой завивкой, поэтому очень и очень жёстко пружина принимает груз морды авто. Она, конечно, не даёт подвеске биться в отбойник, но на ступеньках удар в кузов ощущается весьма крепкий, потому что и пружина, и стойка очень жёсткие и передают нагрузку в кузов через одну точку — кинематически очень жёсткую опору стойки.

Для себя я пришёл к следующему сочетанию, которое планирую воплотить: пружина должна быть жёсткой, стойка должна быть по-мягче. Цель пружины — удержать кузов авто от сильного провала при съезде в яму или наезде на препятствие и не удариться в отбойник. Цель стойки — только погасить колебания кузова на пружине. Подвеска будет и мягкой, комфортной, и хорошо дорогу будет держать. Подогнать надо будет так, чтобы на сжатие и на разжатие оставалось примерно поровну — по 7-7,5см, и от классического отбойника придётся отказаться. Лучше использовать вместо него длинный бутерброд из многих слоёв вспененной резины… Она хорошо сжимается, поэтому удар в отбойник не должен быть слишком жёстким. Ну и вообще надо опору стойки переделывать. потому что в том виде, в котором она есть — это ни на грамм не смягчающий демпфер между стойкой и кузовом…

Конструкция подвески

Устройство подвески «Ока» спереди во многом копирует ВАЗ-2108, но имеются и некоторые отличия. Основной разницей является использование подрамника для фиксации рычагов к кузову авто в нижней части на ВАЗ-1111, в то время, как на «Восьмерке» они соединяются с кронштейнами, прикрепленными к кузову. Естественно, несколько отличаются и размеры запчастей.

Передняя подвеска

Передняя подвеска малолитражки включает в себя:

• 2 амортизационных стойки (каждая из них состоит из стакана, амортизатора, пружины, верхней опоры);
• 2 ступиц;
• 2 поперечных рычагов;
• 2 продольных растяжек;
• 2 шаровых опор;
• 1 стабилизатора поперечной устойчивости (со стойками);

Парное количество деталей указывает на то, что один полный комплект их устанавливается на одну сторону авто (левую, правую). Что касается стабилизатора, то в конструкции подвески он один, располагается он поперечно авто и соединяет между собой подвески двух сторон.

Схема подвески на авто очень проста – стакан, пружина, амортизатор и верхняя опора формируют собой основной компонент подвески – амортизационную стойку. В верхней части стойка посредством опоры фиксируется к кузову. Низ же стойки крепиться к ступице болтовым соединением (одно из них регулировочное).

Для предотвращения продольного смещения колеса во время движения, поперечный рычаг удерживается продольной распоркой. Эта распорка одним концов вставляется в рычаг, где и фиксируется гайками, а вторым – крепиться к кронштейну подрамника.

Стабилизатор установлен поперечно авто и своими концевиками подходит к амортизационным стойкам. Концевики этой детали соединены с поперечными рычагами, но не напрямую, а через специальные стойки. В центральной части стабилизатор фиксируется кронштейнами к подрамнику.

Поскольку подвеска – узел высоконагруженный, для снижения ударных нагрузок между ее составными компонентами в местах их соединения используются упругие элементы, изготовленные из резины. К ним относятся сайлентблоки, втулки, упорные шайбы. Указанные резинотехнические элементы относятся к категории расходных материалов и требуют периодической замены.

Особенности и качества

Особенностью подвески МакФерсона является использование амортизационной стойки в качестве поворотного кулака, что и позволяет ее устанавливать на передок. Роль поворотного кулака стойка выполняет благодаря возможности проворачивания вокруг оси, а обеспечивается это использованием шаровой опоры и подшипника, входящего в конструкцию верхней опоры.

Амортизаторы на ВАЗ 1111 и 11113 выполнены в виде вкладышей (картриджей), устанавливаемых в стакан стойки и фиксируемые в нем опорной гайкой.

С устанавливаются масляные амортизаторы, которые особой надежностью не отличаются. К тому же они достаточно «мягкие», что отрицательно сказывается на управляемости автомобиля.

Верхние опоры работают в очень сложных условиях – на них приходится основная нагрузка (вес авто, усилия, поступающие на стойку от колеса во время движения). К тому же они принимают участие в управлении авто – благодаря подшипникам, входящим в конструкцию этого узла, обеспечивается проворот стойки вокруг оси. Все эти особенности работы опор приводят к тому, что со временем он изнашиваются и требуют замены.

Задняя подвеска

Задняя подвеска – полузависимая, представлена в виде балки, состоящей из двух продольных рычагов и пружинистой поперечины. Между собой указанные компоненты соединены неразъемным соединением (сварены).

Одними концами продольные рычаги крепятся к кузову через кронштейны, на вторых концах их закрепляются ступицы колес.

Амортизация балки осуществляется амортизатором и винтовой пружиной. Причем в «Ока» эти элементы установлены раздельно.

Сзади самыми менее надежными компонентами подвески выступают все те же амортизаторы и резинотехнические элементы, используемые в местах соединения балки с кронштейнами.

Отдельно стоит отметить пружины. Винтовые пружины, установленные как спереди, так и сзади, изготовлены с прута небольшого диаметра. Это обеспечивает высокую упругость пружине, но жесткости недостаточно, что делает малолитражку «валкой» и на поворотах возникают большие крены кузова, что ухудшает управляемость авто.

Лада Ока › Бортжурнал › Нюансы ремонта рулевой рейки на Оке

Здесь я распишу нюансы, с которыми я столкнулся и о которых не пишут в руководствах по ремонту. Перед ремонтом я посмотрел много разных роликов про рейку на оке, но ни в одном не было сказано о нюансах, с которыми я столкнулся.

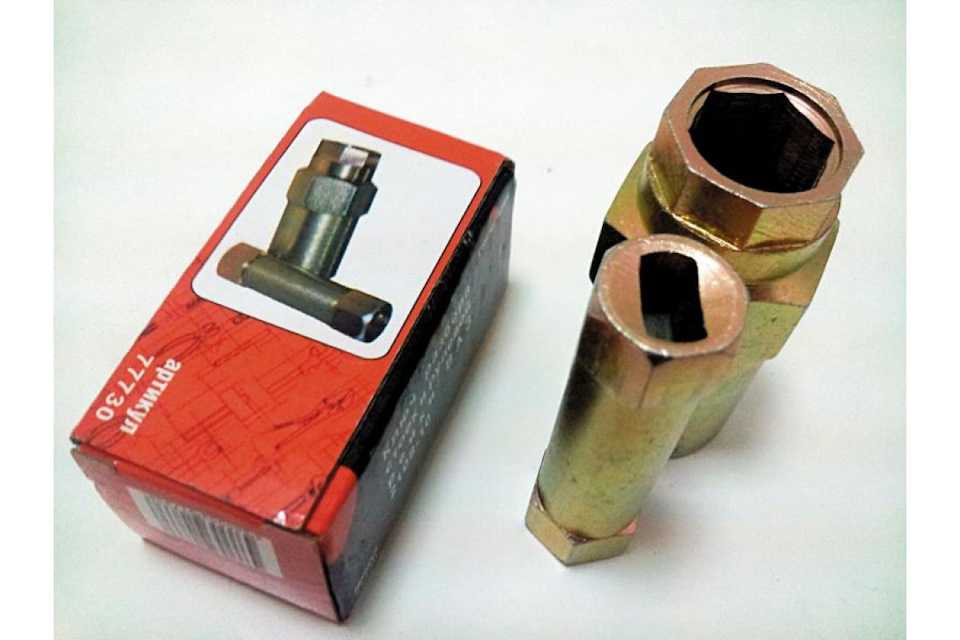

Было куплено: ремкомплект рулевой рейки ока, съемник для стоек ваз, спецключ для натяжного ролика, синяя смазка felix, втулка рейки, трубный ключ, подушки рейки.

Начнём с того, как снять рейку.Рулевые наконечники я выпрессовывал домкратом, подставив его в низ и поднимая на нём машину. Немного приподняв, стучал молотком по кулаку. Некоторые выбивают только с помощью ударов по боку кулака, но у меня не получилось. Так же можно снять съёмником.Откручиваем все болты по инструкции. Рекомендую пометить положение руля на червяке гвоздём, краска у меня потом начисто стёрлась.

По руководству рейка должна выниматься через бок с водительской стороны, но хрен там, мешает подрамник. Может на круглом подрамнике и так, но у меня он из прямоугольного профиля. Откручиваем 2 болта крепления подрамника, после чего он немного свесится, лучше его немного приподнять домкратом пока откручиваете, чтобы не давило на резьбу.

Не забудьте открутить массу от рейки.После чего вытаскиваете поддон рейки и затем саму рейку. Её нужно всячески вертеть, чтобы она вышла. Лучше вытаскивать через водительскую сторону, потому что меньше будет мешаться червяк, но есть извращенцы, которые её вытаскивали с другой стороны.

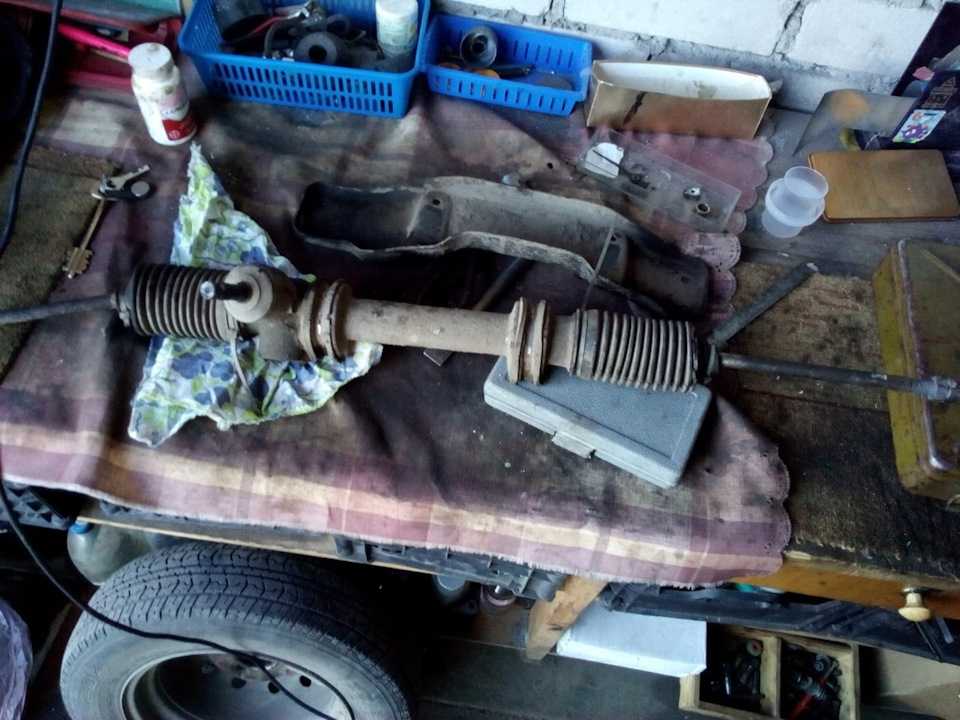

Рейка снята.По желанию делаете замер или заметки по расположению развала. Есть много разных способов, например можно считать обороты резьбы.На моей рейке отсутствовала втулка.Для разбора рейки купите 2 спецключа: шестигранник и съёмник для стоек, чтобы открутить червяк. Стоят 90р и 350р соответственно, не мучайтесь с зубилом, эти гайки алюминиевые.

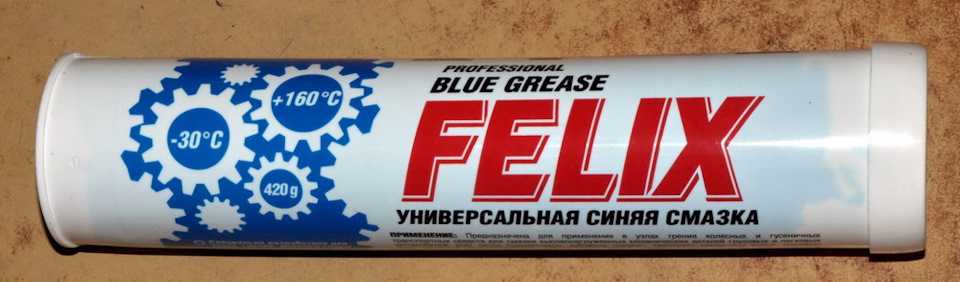

О ремкомплекте.Купил такой как на фото. Этот ремкомплект скорее всего для реек старого образца. В нём части для рулевой тяги старого образца, а втулка вообще не налезла на рейку. Использовал прижимную пружину, резиновое кольцо на прижимной башмак, стопорное кольцо червяка. Отверстие в прижимной гайке было меньше, чем на моей и заглушка в неё не лезла.Стоил он 390р
