Раздел 7. ходовая часть лада приора ваз 2170 - передняя подвеска, задняя подвеска

Видео замены ступичного подшипника

Подшипник передней ступицы на Приоре ВАЗ 2170, как и на других Вазовских авто, часто выходит из строя, особенно, когда пробег переваливает за 80 000 км. Сначала появляется шум со стороны колеса, который может увеличиваться при разгоне.

Так же не редко возникает вибрация, увеличивается люфт колеса, а в некоторых случаях шум переходит в скрежет — все эти признаки означают, что требуется немедленная замена переднего ступичного подшипника у Лады Приора. Если затягивать с ремонтом последствия могут привести к заклиниванию колеса, что приводит к не безопасным ситуациям на дороге.

Данная статья подробно расскажет о принципах выполнения замены ступичных шарикоподшипников (далее СП) на автомобилях семейства ВАЗ, в частности у Лады Приора. Инструкция сопровождается множеством фото и видео. Так же в материале представлена информация, о том как выбрать передний ступичный подшипник для Приоры по номеру, размерам, цене, производителю.

Признаки неисправности шаровой опоры

При движении по мелким ямкам и кочкам слышен отчетливый стук в подвеске.
При поворотах слышен скрежет или скрип, а так же может быть более тяжелым поворот руля.
Автомобиль плохо держит дорогу, колеса как будто расплываются на асфальте.
Если заметили что стало “есть резину”, одной из причин может быть как раз выход шаровых из строя.

Для того, чтобы точно убедиться в неисправности шаровых опор, необходимо обратиться либо к специалистам, либо самостоятельно, по указанной выше инструкции произвести осмотр и диагностику. Если при визуальном осмотре вы обнаружили, что пыльник на шаровой опоре порван, этого основания достаточно для ее замены. Так как пыль и грязь попадает на палец шаровой, перемешиваясь со смазкой и она выходит из строя.

Звуки и симптомы поломки

Существует несколько признаков неисправности шарнира:

Разрыв пыльника. Достаточно отправиться на СТО, где неисправный элемент заменят, и потребность в ремонте самого ШРУСа отпадет.
Свист «гранаты». Звук очень напоминает трение сносившихся до металла тормозных колодок.
Рывки. Когда автомобиль трогается, водитель может ощутить несильные толчки. Такое поведение свидетельствует о разбитых канавках гранаты.
Щелчки. Проявляются в момент движения, при этом их количество варьируется от 2 до 5. При движении неприятный звук пропадает, но при следующей попытке сдвинуться с места снова возникает. Это также указывает на неисправность «гранаты».
Хруст. Если звук проявляется непосредственно при движении, то это тревожный сигнал. ШРУС не просто износился, его вот-вот заклинит. Ехать с таким повреждением опасно, поэтому лучше всего вызвать эвакуатор и отправить автомобиль в мастерскую.

Если появился хоть один из перечисленных симптомов неисправности, то лучше отправить автомобиль на диагностику. Опытные водители могут самостоятельно осмотреть шарнир и выявить источник проблемы.

Устройство штатной подвески машины Лада Приора

Крепление опоры осуществляется при помощи 3 гаек к стойке. За счет наличия высокой степени эластичности опора способна обеспечивать качание стойки при рабочем ходе автоподвески и гашение вибраций. Подшипник, встроенный в опору, позволяет осуществлять повороты стойки одновременно с колесами.

При помощи последних осуществляется регулировка угла наклона оси поворота. В поворотном кулачке предусмотрена установка подшипника закрытого типа. На внутренних кольцах подшипника монтируется ступица для крепления колеса. Подшипник затягивается гайкой на хвостовике, располагающемся на корпусе привода колес Лада Приора, и не подлежит регулировке. Все гайки ступиц взаимозаменяемые и имеют правостороннюю резьбу.

Как выглядит схема передней подвески Приоры

Устройство детали подробно показано на рисунке, где обозначены в комплекте такие составляющие:

поворотный кулак;
болт эксцентрикового вида;
стойка, отвечающая за амортизацию;
рычаг;
штанга, подходящая к стабилизатору;
кронштейн, фиксирующий подушку, относящуюся к штанге стабилизатора;
стойка, которая подходит к штанге стабилизатора;
поперечный компонент подвески;
опора шарового типа;
растяжка;
пружинное устройство;
гайка штока;
ограничивающая ход отбоя опоры, расположенной в верхней части, деталь;
опора, размещенная вверху;
подшипник;
сайлентблоки;
прокладка, созданная специально для пружинного устройства;
чашка пружины в верхней части;
элемент, ограничивающий движения сжатия верхней опоры;
буфер движения сжатия;
чехол для защиты.

Комплект деталей для монтажа пневматической подвески Лада Приора

Независимая подвеска на Приору устанавливается на автомобиль своими руками, и процесс монтажа является несложным. Поэтому установку пневмоподвески на Приору может осуществить каждый автолюбитель, если следовать определенным советам и рекомендациям специалистов.

пневмоподушка;
компрессор;
крепежные детали и брекеты;
пневмоклапаны;
манометр;
пусковая кнопка;
магистраль подачи воздуха;
датчик давления воздуха;
реле запуска.

В процессе нагнетания сжатого воздуха в подушку происходит изменение клиренса Лада Приора. При снижении давления в пневмоподушке происходит уменьшение клиренса автотранспортного средства. Регулировка дорожного просвета — основная функция пневмоподушки подвески Приоры.

Монтируется независимая подвеска на Приору при помощи применения специальных крепежных элементов и брекетов. Используя эти элементы, осуществляют крепление пневмоподвески Лада Приора к кузову автомобиля. Эти детали при наличии некоторых навыков работы с металлом можно изготовить самостоятельно, но лучше всего эти крепежные комплектующие для подвески Приоры заказать и изготовить у специалиста. В таком случае будет гарантия качественного изготовления комплектующих.

Для установки в систему подвески на Приору можно использовать тот манометр, который используется в пневмосистемах, работающих при давлении определенного диапазона. Пусковая кнопка предназначена для регулировки состояния пневмоподвески непосредственно из салона Лада Приора.

Способы замены

Мы расскажем вам о двух основных способах замены сайлентблоков на задней балке десятки , которые с легкостью можно применить в гаражных условиях.

Какой именно метод выбрать решайте сами. Но ознакомьтесь перед этим с ними более подробно.

Первый способ

Особой сложности метод не имеет, если четко следовать инструкции. Для начала отметим, что сайлентблок находится снизу автомобиля. Следовательно, вам потребуется домкрат или смотровая яма.

Поднимите автомобиль при помощи домкрата или загоните его на смотровую яму. Второй вариант удобнее, поскольку так обзор днища окажется лучше. Да и работать стоя куда удобнее, нежели лежа под машиной.
Снимать полностью заднюю балку не обязательно. При ее демонтаже потребуется снимать дополнительно тормозные шланги, что требует много времени.
Лучше отсоедините колдун, чтобы не повредить его в процессе ремонта. Но снимайте аккуратно.
Теперь демонтируйте гайку ключом на 19 миллиметров. Усилие придется прикладывать серьезное, потому некоторые автовладельцы зовут на помощь товарищей. Если помощников нет, обработайте предварительно резьбу всемогущим средством WD40 или простой водой. Это даст креплению окислиться. Затем очистите его металлической щеткой, что позволит легче снять элемент.
Ломом немного опустите балку вниз, но полностью снимать ее не стоит.
На балке имеется резинка, которую следует отрезать, иначе она будет мешать в процессе работы. Только учтите, если резинка старая, ее смело удаляйте. Хорошее изделие лучше демонтировать, просверлив небольшое отверстие.
Теперь сайлентблок снимается.
Новая деталь обильно смазывается, и вдавливается на свое законное место. Только не используйте для смазки солидол, поскольку это вещество разъедает деталь. Лучшим вариантом смазки служит обычное мыло или любое подручное моющее средство.
Верните на место колдун и закрутите балку.

Второй способ

Второй вариант замены сайлентблока еще проще. Но он также имеет свои хитрости.

Поднимите машину на домкрате или загоните на смотровую яму.
Все тем же ключом на 19 миллиметров демонтируйте гайки крепления на задней балки. Это позволить отсоединить балку от кронштейна.
Извлеките выкрученный болт, отведите немного вниз проушину задней балки.
Для облегчения работы вставьте между балкой и кузовов брус из дерева, по размерам примерно равный обычному строительному кирпичу.
Извлеките сайлентблок, нанеся по нему удары молотком.
Смажьте новый блок чем-то скользким, что позволит элементу лучше выполнять свою работу.
Запрессуйте сайлентблок на его место.
Уберите вставленный брус и верните балке ее изначальное положение, закрепив ее крепежными элементами.

На этом процедуру замены сайлентблока задней балки вашей отечественной десятки производства компании АвтоВАЗ можно считать завершенной.

Оба способа позволяют самостоятельно, без лишних проблем решить вопрос вышедшего из строя сайлентблока. Не забудьте на всякий случай позвать товарища в гараж, который поможет вам на наиболее затруднительных этапах.

СХЕМА ПЕРЕДНЕЙ ПОДВЕСКИ ЛАДА ПРИОРА

1 — поворотный кулак; 2 — эксцентриковый болт; 3 — амортизаторная стойка; 4 — рычаг; 5 — штанга стабилизатора; 6 — кронштейн крепления подушки штанги стабилизатора; 7 — стойка штанги стабилизатора; 8 — поперечина передней подвески; 9 — шаровая опора; 10 — растяжка

1 — телескопическая стойка; 2 — пружина; 3 — гайка штока; 4 — ограничитель хода отбоя верхней опоры; 5 — верхняя опора; 6 — подшипник; 7 — верхняя чашка пружины; 8 — прокладка пружины; 9 — ограничитель хода сжатия верхней опоры; 10 — буфер хода сжатия; 11 — защитный чехол

1 — шаровая опора; 2 — ступица; 3 — гайка подшипника ступицы; 4 — защитный колпак; 5 — подшипник ступицы; 6 — поворотный кулак; 7 — гайка; 8 — диск тормозного механизма переднего колеса; 9 — щит тормозного механизма; 10 — эксцентриковый (регулировочный) болт; 11 — поворотный рычаг; 12 — пружина передней подвески; 13 — шток амортизатора; 14 — верхняя чашка пружины; 15 — верхняя опора амортизаторной стойки; 16 — гайка штока амортизатора; 17 — подшипник верхней опоры амортизаторной стойки; 18 — прокладка пружины; 19 — буфер хода сжатия передней подвески; 20 — защитный кожух; 21 — корпус стойки; 22 — кронштейн крепления подушки штанги стабилизатора поперечной устойчивости; 23 — растяжка передней подвески; 24 — вал привода переднего колеса; 25 — штанга стабилизатора поперечной устойчивости; 26 — стойка стабилизатора поперечной устойчивости; 27 — рычаг передней подвески

Передняя подвеска автомобиля Лада Приора

Передняя подвеска независимая, типа Мак-Ферсон с телескопическими гидравлическими амортизаторными стойками, винтовыми бочкообразными пружинами, поперечными рычагами с растяжками и стабилизатором поперечной устойчивости.

Основа подвески — телескопическая амортизаторная стойка, которая позволяет передним колесам перемещаться вверх-вниз при проезде неровностей и одновременно гасить колебания кузова.

1 — поворотный кулак;
2 — эксцентриковый болт;
3 — амортизаторная стойка;
5 — штанга стабилизатора;
6 — кронштейн крепления подушки штанги стабилизатора;
7 — стойка штанги стабилизатора;
8 — поперечина передней подвески;
9 — шаровая опора;

Верхний болт, проходящий через отверстие кронштейна стойки, имеет эксцентриковый поясок и эксцентриковую шайбу. Поворотом этого болта регулируется угол развала переднего колеса.

На телескопической стойке установлены винтовая бочкообразная пружина, пенополиуретановый буфер хода сжатия, а также верхняя опора стойки в сборе с подшипником.

Детали амортизаторной стойки:
1 — телескопическая стойка;
4 — ограничитель хода отбоя верхней опоры;
5 — верхняя опора;
7 — верхняя чашка пружины;
8 — прокладка пружины;
9 — ограничитель хода сжатия верхней опоры;
10 — буфер хода сжатия;
11 — защитный чехол.

Элементы передней подвески:
1 — шаровая опора;
3 — гайка подшипника ступицы;
4 — защитный колпак;
5 — подшипник ступицы;
6 — поворотный кулак;
8 — диск тормозного механизма переднего колеса;
9 — щит тормозного механизма;
10 — эксцентриковый (регулировочный) болт;
11 — поворотный рычаг;
12 — пружина передней подвески;
13 — шток амортизатора;
14 — верхняя чашка пружины;
15 — верхняя опора амортизаторной стойки;
16 — гайка штока амортизатора;
17 — подшипник верхней опоры амортизаторной стойки;
18 — прокладка пружины;
19 — буфер хода сжатия передней подвески;
20 — защитный кожух;
21 — корпус стойки;
22 — кронштейн крепления подушки штанги стабилизатора поперечной устойчивости;
23 — растяжка передней подвески;
24 — вал привода переднего колеса;
25 — штанга стабилизатора поперечной устойчивости;
26 — стойка стабилизатора поперечной устойчивости;
27 — рычаг передней подвески

Под весом передней части автомобиля подшипник находится в сжатом положении, что позволило устранить все зазоры и стуки. Площадь контакта шариков с дорожками качения значительно увеличилась, а следовательно, увеличилась и долговечность подшипника.

При повороте колес вращается корпус стойки вместе с пружиной, но при этом в новой конструкции шток амортизатора остается неподвижным и соединение штока с направляющей втулкой амортизатора изнашивается меньше.

В корпусе стойки установлен телескопический гидравлический амортизатор.

Нижняя часть поворотного кулака соединена с рычагом подвески через шаровую опору. Опора крепится к поворотному кулаку двумя болтами (отверстия в поворотном кулаке несквозные).

Опора закрыта резинометаллическим чехлом.

Тормозные и тяговые силы при движении автомобиля воспринимаются продольными растяжками, соединенными через сайлентбло ки с рычагами и кронштейнами, приваренными к поперечине передней подвески. В местах соединения (на обоих концах растяжки) установлены шайбы для регулирования угла продольного наклона оси поворота колеса. Поперечина передней подвески крепится к кузову шестью болтами.

В поворотном кулаке установлен двухрядный радиально-упорный шариковый подшипник закрытого типа, который закреплен в кулаке двумя стопорными кольцами. Во внутренних кольцах подшипника с натягом установлена ступица колеса.

Внутренние кольца подшипника стягиваются (через ступицу) гайкой на хвостовике корпуса наружного шарнира привода колеса. В эксплуатации подшипник не регулируется и не требует пополнения смазки.

Гайки крепления ступиц колес одинаковые, с правой резьбой.

Стабилизатор поперечной устойчивости представляет собой штангу из пружинной стали. В средней ее части имеется изгиб над трубой дополнительного глушителя системы выпуска отработавших газов.

Оба конца штанги стабилизатора через стойки с резиновыми и резинометаллическими шарнирами соединены с нижними рычагами подвески.

Штанга в своей средней части крепится к кузову кронштейнами через резиновые подушки.

Проверку и регулировку углов установки колес следует производить в соответствии с регламентом технического обслуживания, а также после ремонта кузова или подвески.
У автомобиля в снаряженном состоянии углы установки колес должны находиться в следующих пределах:
– угол продольного наклона оси поворота 0°42’±30′;

Стойка передней подвески — разборка и сборка

Для выполнения работы потребуются стяжки пружин.

1. Снимаем стойку с автомобиля.

2. Зажимаем стойку в тисках.

Соблюдайте осторожность! Сжатая пружина обладает большой силой и при срыве стяжки, распрямляясь, может нанести травму. 3

Устанавливаем стяжки и равномерно, без перекосов стягиваем пружину до снятия нагрузки с верхней чашки пружины

3. Устанавливаем стяжки и равномерно, без перекосов стягиваем пружину до снятия нагрузки с верхней чашки пружины.

8. Снимаем верхнюю чашку пружины и резиновую прокладку.

9. Снимаем со стойки пружину.

10. Снимаем буфер хода сжатия и защитный кожух штока амортизатора.

11. Для замены пружины ослабляем стяжки пружины.

Собираем стойку передней подвески в обратной последовательности.

Перед сборкой стойки, рукой полностью выдвигая и утапливая шток, убедитесь в исправности амортизатора. Если при перемещении штока чувствуются провалы, рывки или слышны посторонние звуки, замените амортизатор. Проверьте цело-стность и исправность всех устанавливаемых на стойку элементов. Замените поврежденный или потрескавшийся защитный кожух штока амортизатора, поврежденный отбойник хода сжатия, треснувшую или ослабленную пружину подвески.

Пружины передней подвески по жесткости делятся на классы. Класс пружины обозначается краской на наружной стороне одного из ее витков. В передней подвеске должны быть установлены пружины одного класса.

Коробка передач автомобиля Лада Приора ВАЗ 2170 — устройство, описание, особенности конструкции

На автомобиле Лада Приора ВАЗ 2170 установлена пятиступенчатая коробка передач, объединенная с дифференциалом и главной передачей. Первичный вал коробки передач 29 (рис. 6.4) выполнен в виде блока ведущих шестерен, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода. Вторичный вал коробки передач 25 — полый, со съемной ведущей шестерней 3 главной передачи. На вторичном валу расположены ведомые шестерни 16, 18, 19, 21, 23 и синхронизаторы 17, 20, 24 передач переднего хода. Передние подшипники 4, 31 валов — роликовые, задние 22, 28 — шариковые. Под передним подшипником вторичного вала расположен маслосборник 5, направляющий поток масла внутрь вторичного вала и далее под ведомые шестерни. Дифференциал симметричный с шестернями 8 и двумя сателлитами 10 конической формы. Предварительный натяг в подшипниках дифференциала регулируется подбором толщины кольца 13. К фланцу коробки дифференциала крепится ведомая шестерня 12 главной передачи.

Привод переключения передач состоит из рычага 15 (рис. 6.5) переключения передач, шаровой опоры 17, тяги 14, штока 5 выбора передач, механизмов выбора и переключения передач.

Для того чтобы исключить самопроизвольное выключение передач вследствие осевого перемещения силового агрегата на своих опорах при движении автомобиля Лада Приора ВАЗ 2170, в привод управления коробкой передач введена реактивная тяга 18, один конец которой связан с силовым агрегатом, а к другому концу прикреплена обойма 16 шаровой опоры рычага 15 переключения передач. На внутреннем конце штока 5 закреплен рычаг 1, который действует на трехплечий рычаг 2 механизма выбора передач. Этот механизм выполнен отдельным узлом и крепится к плоскости картера сцепления. В корпусе 10 (рис. 6.6) механизма выбора передач крепятся две оси. На оси 3 установлены трехплечий рычаг выбора передач, две блокировочные скобы 7 и 12. Другая ось 2 проходит через отверстия блокировочных скоб, фиксируя их от проворачивания. Плечо рычага 1 выбора передач служит для включения передач переднего хода, плечо рычага 9 — для включения заднего хода, а на третье плечо действует рычаг штока выбора передач. На оси 6 установлена вилка 8 включения заднего хода. Расположение коробки передач на автомобиле Лада Приора ВАЗ 2170 показано на рис. 6.7.

В коробку передач заливается масло, уровень которого должен находиться между контрольными метками указателя уровня масла.

Рис. 6.6. Механизм выбора передач Лада Приора ВАЗ 2170: 1 — рычаг выбора передач (переднего хода); 2 — направляющая ось блокировочных скоб; 3 — ось рычага выбора передач; 4, 11 — пружины; 5 — стопорное кольцо; 6 — ось вилки заднего хода; 7, 12 — блокировочные скобы; 8 — вилка включения заднего хода; 9 — рычаг выбора передач (заднего хода); 10 — корпус механизма выбора передач

ПОЛЕЗНЫЙ СОВЕТ При заправке коробки передач старайтесь залить в нее чуть больше масла (примерно на 100 мл), чем рекомендовано заводом-изготовителем. Такая мера обеспечит лучшие условия работы подшипника шестерни V передачи, расположенного высоко в картере и смазываемого только разбрызгиванием.

Доработки в салоне

Люкс салон

Если ваше авто не люксовое то можно ему придать это
вручную докупив плафон салона от приоры люкс, установить обогрев сидений,
солнцезащитные козырьки от люкса с зеркалом. Все эти запчасти и аксессуары
продаются в любых автомобильных запчастях для лады приоры.

Чехлы

Каждый владелец авто хотел бы чтобы его автомобиль
как можно дольше сохранялся в новом состоянии. В процессе эксплуатации большому
износу подвержены сидения. Для того чтобы сохранить первозданный вид сидений
лучше всего надеть на них чехлы. Существует большое количество разных чехлов на
вкус и цвет. Стоймость чехлов на приору варьируется от 1500 рублей до 5000 рублей
в зависимости от качества материалов.

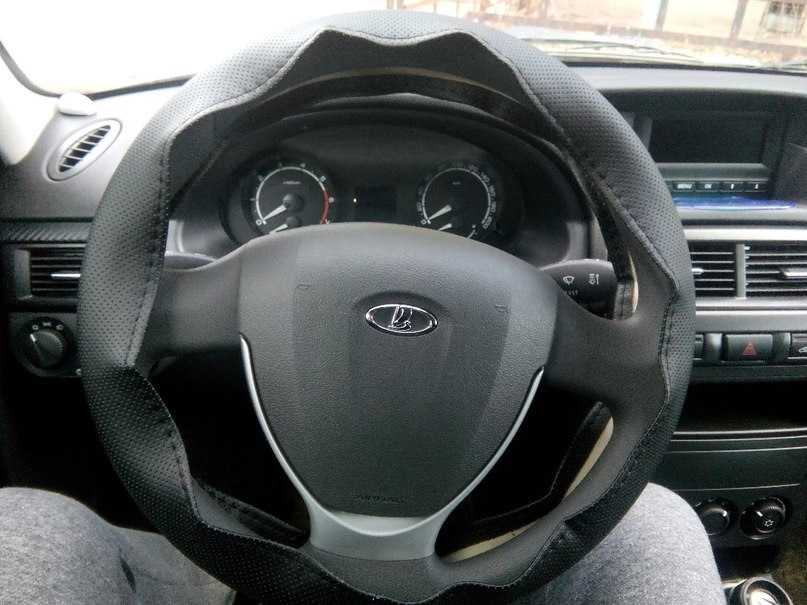

Оплетка руля

При активной езде к 100 000 км пробега у приоры
начинает изнашиваться руль. Для того чтобы сберечь его от затёртости и не
эстетичного вида лучше всего одеть на руль оплетку. Бывает два вида оплеток
которые одеваются на руль и которые нужно сшивать. Одевающиеся оплетки просты в
установке, но не закрывают полностью рулевое колесо. Сшивные же оплетки
полностью закрывают руль и защищают его от повреждений, но довольно сложны в
установке.

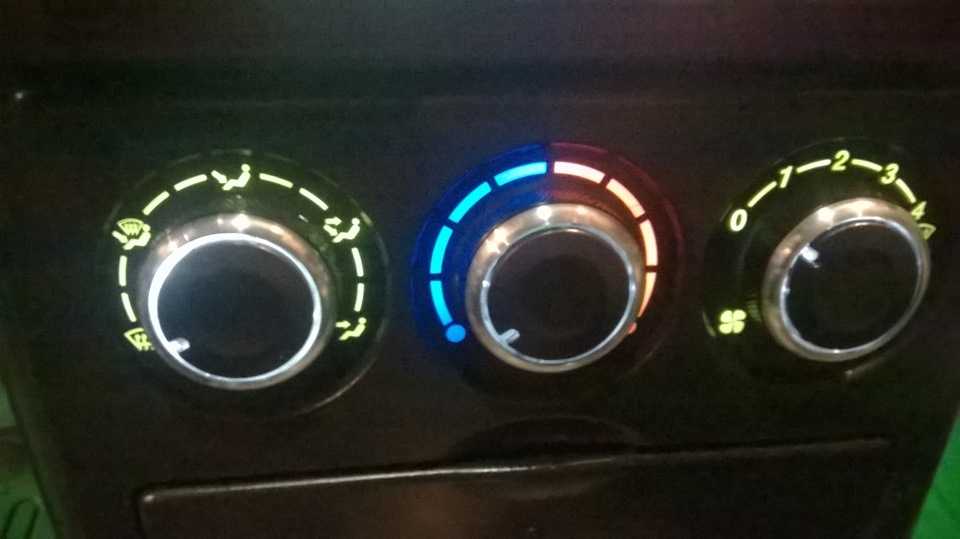

Замена переключателей отопителя

В приоре не очень красиво выполнены переключатели
отопителя салона. Для того чтобы предать им более современный и красивый вид их
можно заменить на переключатели от Форд Фокус. Стоят такие переключатели не
дорого и встают на место штатных приоровских без каких-любо доработок. Заказать
их можно на АлиЭкспресс.

Коврики

Большую часть времени человек находится в салоне
автомобиля

Поэтому не мало важно поддерживать там частоту. Для этого нам
помогут специальные EVA
коврики которые отлично держат влагу в отличии от штатных и не позволяют ей проливаться
за пределы коврика

Это не мало важно в зимнее время, так как снег попавший с
ногами в авто начинает таять и образовывать лужи в салоне которые могут
разлиться и неприятного запаха сырости в салоне не избежать.

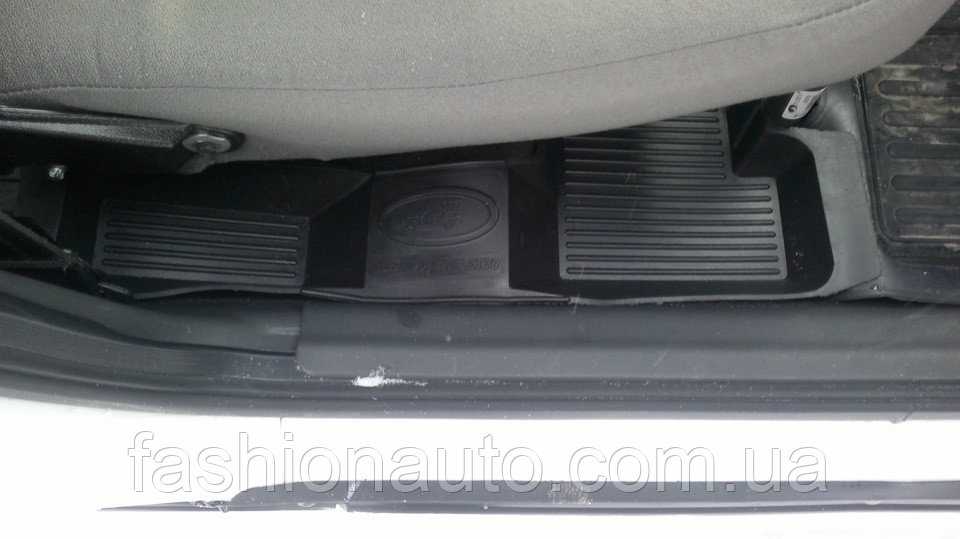

Боковые коврики

Так же чтобы защитить свой ковролин от загрязнений
можно установить боковые коврики между дверью и сиденьем. Стоят такие коврики
не дорого в районе 400 рублей.

Появление звука, люфта и скрипа

Замена подушки кулисы

Если говорить в целом, то появление звука в кулисе свидетельствует либо об износе, либо об изначальном низком качестве подушки и оба варианта по существу равносильны, так как выход лишь один – замена подушки кулисы ваз 2110. Многие автомобили ВАЗ в силу особенностей строения конструкции имеют зачастую опору, мягко говоря не высокого качества. Этот факт становится очевидным, когда автомобиль едет не по ровной поверхности. Звук насколько ощутим, что становится заметным даже водителю, который находится в относительной звуковой изоляции.

Замена подушки кулисы на ваз 2110

Установка на автомобиль задней независимой подвески

При эксплуатации машины, на которой установлена штатная задняя подвеска, происходит смещение балки автомобиля в сторону арки при прохождении поворотов примерно на 1 см. Если на автомобиле смонтирована задняя независимая подвеска, то такого смещения балки при аналогичных условиях эксплуатации не наблюдается. Задняя независимая подвеска крепится к кузову жестко, без применения в креплении задней подвески сайлентблоков на Приоре, что позволяет избежать бокового смещения балки.

Сайлентблоки, входящие в состав конструкции задней и передней подвесок, выполняют функцию гашения всех крутящих и изгибающих моментов, которые могут возникать при движении, обеспечивая тем самым устойчивое положение автотранспортного средства на неровностях дорожного полотна и на поворотах.

Сайлентблоки монтируются на авто как элемент ходовой и подвески, так как этот элемент конструкции является одним из самых надежных и экономичных способов предотвращения влияния на корпус автомобиля различных видов деформаций и нагрузок, которые способны возникать в процессе эксплуатации автомобиля. Установка и замена сайлентблоков на Приоре предусмотрена в некоторых узлах подвески автомобиля:
