Ремонт ходовой ваз 21099 своими руками видео

Описание деталей

Основной элемент задней подвески – это центральная балка. Данная деталь является цельной сваренной конструкцией. Не менее важны и амортизаторы с пружинными механизмами, которые имеют опорники. Крепление их в нижней части балки выполняется болтами, а в верхней части, с помощью металлорезиновых втулок. Назначение амортизаторов – обеспечение устойчивого и равномерного движения авто. По отношению пружин следует отметить, что они различаются по степени жёсткости: Пружинный механизм высокий, обозначаются категорией А и является жёстким. Пружины низкие, класс В – их жёсткость меньше.

Обращаем внимание, что на обоих мостах должны использоваться пружины одинаковой степени жёсткости. Хоть работа их не зависит друг от друга, но они составляющие единого ходового механизма авто

При возникновении технической необходимости сзади можно установить пружины меньшей жёсткости, а на передней большей. Устанавливать наоборот нельзя. В видеоролике показана замена задних стоек ВАЗ-2109:

Следующие элементы балки – фланцы, которые прикреплены с помощью сварки с двух её сторон. К фланцам прикрепляется ступица, внутри которой устанавливаются подшипники скольжения. Представляет собой радиальноупорный подшипник, имеющий переходную посадку. Не требует проведения смазочных и регулировочных процессов. Если в процессе пользования ими возникает люфт подшипника, то выполняется полная его замена.

Наблюдайте за подкапотной проводкой

Подкапотная проводка ВАЗ 2109 включает в себя такие элементы.

  1. Жгуты проводки системы зажигания.
  2. Жгуты с проводами осветительной системы.
  3. Провода соединений разнообразных датчиков с электронным блоком управления.
  4. Проводка управления электродвигателями: радиатора, омывателя вар, стеклоочистителей.

Под капотом пространство ограничено, а проводка находится бок о бок с элементами двигателя внутреннего сгорания. Детали мотора работают в режимах высоких температур и давлений. В такой среде провода могут ослабнуть или потерять изоляцию. На них могут появляться потертости или, возможно, даже оголения жилы. В таком случае опасности подвергается вся схема электропроводки ВАЗ 2109. Работа схемы продолжается, но в небезопасном режиме. Это может привести к короткому замыканию, и как следствие, — к пожару.

Устранить пробой изоляции и восстановить проводку нужно немедленно. Причем просто перемотав изолентой повреждённый участок провода, вы не решите проблему. Максимум, можно поступить так в качестве временной меры. По инструкции необходима замена проводки на повреждённом участке. Укладывать проводку после замены необходимо в изоляционную гофру.

Особого внимания под капотом заслуживают высоковольтные провода, подводимые к свечам зажигания. Ведь это самая мощная проводка во всем автомобиле. Состояние бронепроводов нужно оценивать не только на глаз — на наличие внешних повреждений. Высоковольтный провод по паспорту должен иметь сопротивление 2,55 кОм. Напряжение импульсов, что передаются на свечи, должно находиться в пределах 20 кВ

Еще одно важное условие: не должно превышаться напряжение пробоя бронепровода. Его нормальная величина — 50 кВ

Первые два параметра измеряем при помощи мультиметра.

С чего начинать поиски причины отказа двигателя заводиться? Конечно же, с проверки подкапотного пространства, где сосредоточена основная масса систем управления автомобилем. И среди них проводка занимает далеко не последнее место, если речь идет о ВАЗ 2109.

Как устроена передняя подвеска ВАЗ-2109

Очень важно вовремя делать профилактику ходовой части машины, так как основная нагрузка при эксплуатации приходится именно на нее. Причем нагрузка происходит и в состоянии покоя

Ходовая часть включает в себя такие элементы: рама, колеса, задняя и передняя подвеска. Ранняя диагностика поможет избежать многих проблем.

Что же представляет собой передняя подвеска? Этот элемент машины независимый, что позволяет автомобилю быть более маневренным, так как передние колеса работаю независимо друг от друга. Если одно из них попадает в выбоину, то другое избегает этого импульса. Такие конструкционные особенности позволяют произвести настройку развал-схождения автомобиля, также сделать правильным «поведение» авто на дороге можно с помощью небольшого отрицательного значения радиус обката.

Основная деталь передней подвески – это амортизационные стойки, на них крепятся пружины. На верхней части стойки прикручены 3 болта и подшипник. Все это в целом обеспечивает возможность поворота стойки с колесами машины.

Следующая основная деталь – поворотный кулачок. Своей нижней частью он прикреплен к шаровой опоре, а верхней соединяется с низом стойки. Соединение обеспечивают болты. Верхний из них регулирует развал. За поперечную устойчивость автомобиля отвечает штанга, которую сайлентблоки крепят к основанию авто с помощью кронштейнов.

Таким образом, мы видим, что передняя подвеска включает в себя очень много деталей, но самые основные из них:

  • пружина;
  • рычаг;
  • амортизатор;
  • шаровые опоры;
  • шарнир растяжки;
  • кронштейны.

Какие могут быть проблемы и как их устранить

За состоянием передней подвески нужно наблюдать регулярно. Наиболее частыми повреждениями является истирание чехлов шарниров. Эти повреждения относятся к механическим. Среди неисправностей этого элемента авто отмечаются неровности рычага, находящиеся на подвеске или на штанге стабилизатора. Это может привести к неправильной и неточной работе. Во всех этих случаях нужно проверить детали, после чего просто заменить их на новые. Среди неисправностей могут быть и такие мелкие, которые следует устранить, используя обычный ремкомплект. Например, ослабление болтов штанги стабилизатора или гайки крепления опоры. Следует затянуть их покрепче.

Если же вы слышите, что подвеска издает звуки (стук, скрип), то это свидетельствует о более серьезных повреждениях. Сначала нужно определить, откуда исходит звук. Для этого можно использовать домкрат. Раскачайте в вертикальной плоскости колесо, если стучит в центре колеса, то, скорее всего, в подшипнике имеется довольно большая щель. Самому лучше подшипник не менять, так как можно его разрушить. Лучше обращаться в автосервис, где есть специальное оборудование для этих целей.

Делаем выводы: лучше заняться диагностикой и профилактикой своего авто и обезопасить себя во время езды, чем вкладывать средства в тюнинг.

Как устроена передняя подвеска ВАЗ-2109

Очень важно вовремя делать профилактику ходовой части машины, так как основная нагрузка при эксплуатации приходится именно на нее. Причем нагрузка происходит и в состоянии покоя

Ходовая часть включает в себя такие элементы: рама, колеса, задняя и передняя подвеска. Ранняя диагностика поможет избежать многих проблем.

Что же представляет собой передняя подвеска? Этот элемент машины независимый, что позволяет автомобилю быть более маневренным, так как передние колеса работаю независимо друг от друга. Если одно из них попадает в выбоину, то другое избегает этого импульса. Такие конструкционные особенности позволяют произвести настройку развал-схождения автомобиля, также сделать правильным «поведение» авто на дороге можно с помощью небольшого отрицательного значения радиус обката.

Основная деталь передней подвески – это амортизационные стойки, на них крепятся пружины. На верхней части стойки прикручены 3 болта и подшипник. Все это в целом обеспечивает возможность поворота стойки с колесами машины.

Следующая основная деталь – поворотный кулачок. Своей нижней частью он прикреплен к шаровой опоре, а верхней соединяется с низом стойки. Соединение обеспечивают болты. Верхний из них регулирует развал. За поперечную устойчивость автомобиля отвечает штанга, которую сайлентблоки крепят к основанию авто с помощью кронштейнов.

Таким образом, мы видим, что передняя подвеска включает в себя очень много деталей, но самые основные из них:

  • пружина;
  • рычаг;
  • амортизатор;
  • шаровые опоры;
  • шарнир растяжки;
  • кронштейны.

Головка блока цилиндров и клапаны

В первую очередь нужно проверить привалочную плоскость на предмет коробления. Делается это с помощью заведомо прямой металлической линейки:

Если величина зазора в средней части превышает 0,1 мм, то головку необходимо отдать на шлифовку в специализированную мастерскую, либо заменить. При наличии трещин и глубоких раковин – только замена!

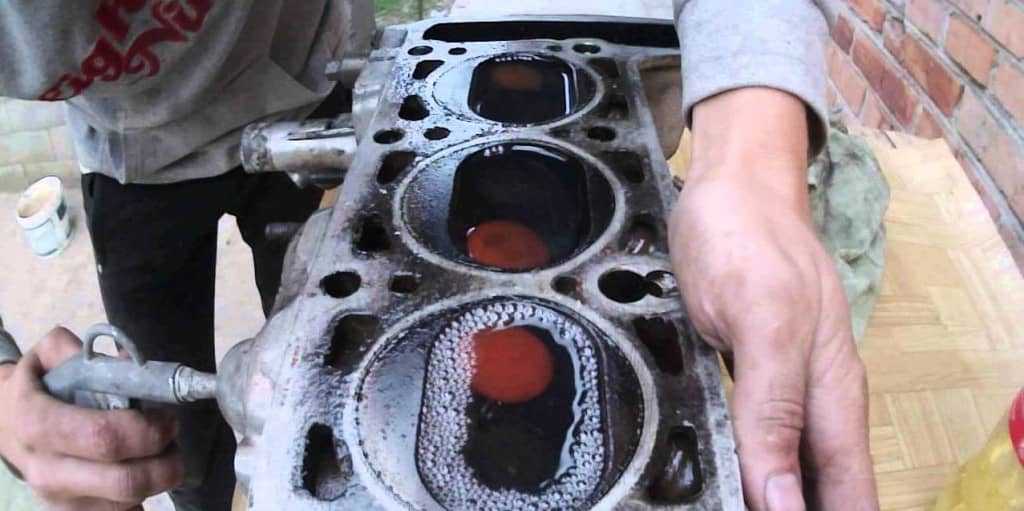

Обязательно проверьте герметичность клапанов, заливая в камеры сгорания керосин и подавая сжатый воздух через свечное отверстие:

Если клапаны не держат давление, их следует снять и осмотреть. Чтобы извлечь сухарики клапанов, используйте рассухариватель:

При наличии повреждений на фасках клапанов – замените их. При отсутствии видимых дефектов – подвергните их притирке с помощью специального приспособления и притирочной пасты:

Добейтесь ровного матового блеска фасок седел и клапанов. Новые клапаны тоже обязательно подлежат притирке!

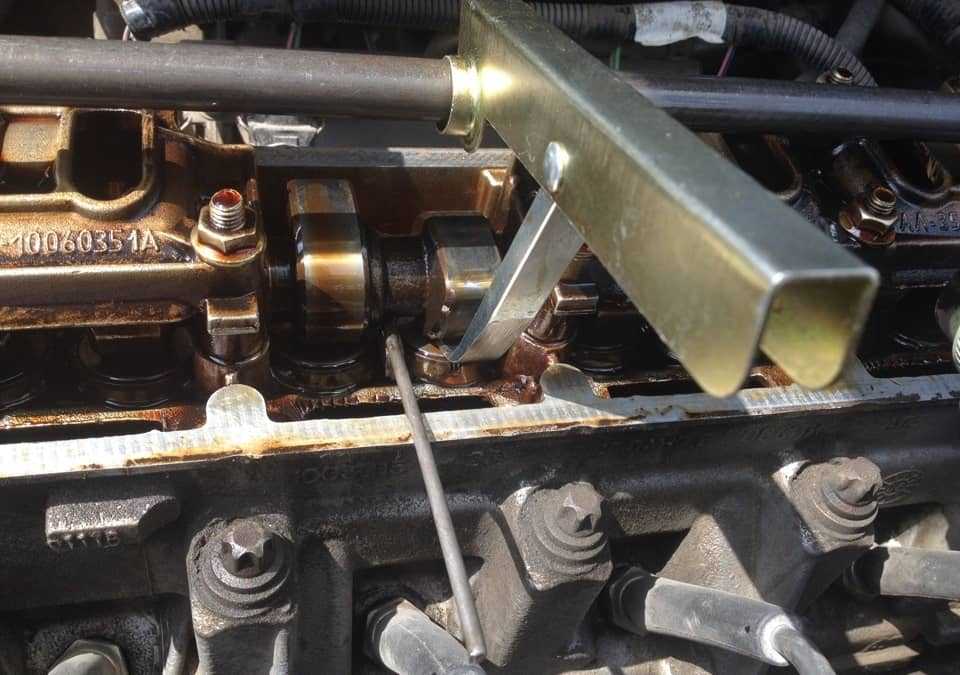

Регулировка зазоров осуществляется заменой регулировочных шайб, устанавливаемых в толкатели, что может стать камнем преткновения для рядового автовладельца – иногда трудно купить шайбу требуемой толщины. Работа производится при с помощью приспособления – специальным рычагом толкатель отжимается вниз и фиксируется:

Особенности устройства

  • Подвеска состоит из направляющего устройства, упругих, гасящих компонентов. Направляющий элемент служит для регулирования перемещения колес и переноса силы, момента на кузов автомобиля.
  • Направляющее устройство включает в себя телескопическую стойку и нижний рычаг подвески, которые связывает поворотный кулак. Также важным элементом направляющего устройства является штанга стабилизатора.
  • Нижний рычаг выполняют из стали и монтируют к кронштейну. Для обеспечения стабилизации рычага к нему фиксируют растяжку и штангу стабилизатора. Растяжка соединяется по средствам шарниров, размещенных в отверстии рычага. Противоположный конец растяжки объединяется с кронштейном. На растяжке расположен лыски под ключ и шестигранник. Они служат для обеспечения стабилизации ее положения при проворачивании гаек.

Рычаги

  • Штанга монтируется на рычаг подвески короткой стойки с парой головок. Стойка имеет две головки, а в одну из них вставляется резинометаллический шарнир с крепежным болтом стойка. Во второй головке находится втулка из резины, где проходит конец штанги стабилизатора.
  • В кронштейне имеются овальные отверстия, которые позволяют проще установить штангу на ВАЗ 2109. Наружным концом рычага подвески монтаж осуществляется с поворотным кулаком.
  • Шаровой шарнир включает в себя неразъемный корпус с подшипником. Последний выполнен из тефлоновой ткани. Чтобы обеспечить герметизацию шарнира, его чехол обрабатывают специальной смазкой — ШРБ4. Если данная герметизация не нарушится по мере эксплуатации автомобиля ВАЗ 2109, тогда смазка сможет легко дослужить полный срок работы вашего авто.
  • Регулировка передних колес при повороте верхнего болта обеспечивается наличие специального крепления поворотного кулака к кронштейну.
  • В конструкцию поворотного кулака входят шароподшипник со ступицей, фиксируемой к хвостовику специальными шлицами. Колпак защищает ступицу. Его прикрывают за счет грязеотражательных колец.
  • К поворотному кулаку фиксируют защитный кожух диска торможения, который, в свою очередь, связан со ступицей.
  • Телескопическую стойку соединяют с кузовом и поворотным кулаком. Верхняя опора фиксирует стойку с кузовом машины и монтируется на штоке. Она состоит из наружного и внутреннего корпуса.


Телескопическая стойка

Зная устройство передней подвески собственного ВАЗ 2109 и разобравшись в схеме, вам будет намного проще проводить ремонт, искать слабые места, определять участки, где возникли неисправности или поломки.

Ремонт подвески — вопрос достаточно трудоемкий и сложный, потому при отсутствии опыта и хотя бы базовых знаний в области этого компонента автомобиля, проводить работы своими руками настоятельно не рекомендуется.

Не нашли интересующую Вас информацию? на нашем форуме.

Прочие причины неисправностей и возможности их ремонта

Деформация элементов подвески особенно растяжек кузовного оснащения, дезорганизует углы колес и не дает возможности выполнить корректировку развала — схождения. Прежде всего, следует проверить сайлентблоки авто, резиновые подушки, шаровые шарниры, усадку телескопических стоек. Ремонт ВАЗ-2109 требует замены подушек из резины и сайлентблоков, если имеет место разрыв и одностороннее вспучивание, в том числе после подрезки торцовых поверхностей резиновых элементов.

Проверить на машине состояния шарового шарнира фронтальной подвески можно после демонтажа колеса, с замером расстояния между нижним рычагом и дисковым элементом тормозной системы. Если после прокачивания узла дистанция увеличивается от 0, 8 мм и более, шарнир следует заменить.

Замена передней подвески или ее ремонт может понадобиться в связи со следующими предпосылками:

  • Появление большой разницы давления в шинах – необходимо отрегулировать данный показатель.
  • Нарушение углов монтажа колес – требуется своевременная корректировка данного узла.
  • Деформация резинового элемента опорной стойки – решается путем замены неисправной детали.
  • При большой разнице показателя упругости шин, пружинных механизмов следует произвести замену дефектной запчасти.
  • Кроме того, необходимо следить за балансировкой колес.

Замена деталей переднего моста

В определённых обстоятельствах, поломка может случиться раньше, чем вы успеете сделать диагностику. Если вы хотите самостоятельно произвести на ВАЗ 2109 ремонт ходовой – видео, фото и специальная литература помогут вам досконально разобраться: как и что нужно делать.

Рычаг передней подвески

Появившиеся при движении гул, вибрация или постукивание, ощущение, что автомобиль уводит в сторону – это признаки неисправности в подвеске. Итак:

Первым делом нужно осмотреть рычаг передней подвески. Чтобы до него добраться, нужно приподнять переднюю часть автомобиля, установив его на опоры, или использовать два домкрата.

Рычаг передней подвески

Отвернув четыре колёсных болта баллонным ключом на 17, снимите колесо. Отверните гайку, которой крепится шаровый шарнир, и съёмником освободите палец шарнира. Далее нужно отсоединить стойку стабилизатора от рычага.

Снятие рычага передней подвески

Чтобы снять сам рычаг, необходимо отвернуть гайку и вынуть болт, который соединяет его с кронштейном кузова.

Если вы заметили, что геометрическая форма рычага нарушена или резиновые элементы его шарнира изношены, деталь придётся заменить.

Амортизаторы

Зачастую, в автомобиле ВАЗ 2109, ремонт передней подвески не обходится без замены амортизатора. О необходимости такого ремонта могут говорить удары, сопровождаемые характерным звуком, возникающие при движении. Чаще всего, причиной этой проблемы является поломка пружины амортизатора или утрата её эластичности. Замена пружин, или амортизаторов в сборе, производится парно на одной оси (передней или задней). Итак:

  • Для того, чтобы заменить передний амортизатор, нужно снять, а потом разобрать переднюю стойку. Теоретически её можно демонтировать вместе тормозным диском и поворотным кулаком. Но тогда будет невозможно отрегулировать углы установки колёс.
  • Поэтому действовать нужно другим способом. Сняв колесо, повернуть руль до упора, в противоположную сторону. Вынув шплинт, накидным ключом на 19, отворачивайте гайку, фиксирующую палец рулевого наконечника к рычагу стойки.
  • Вынув палец рычага, выводим из держателя стойки муфту тормозного шланга. Затем нужно снять пластиковую заглушку верхней опоры стойки и ослабить гайку штока амортизатора.
  • Перед тем, как отвернуть болт, которым крепятся стойка и поворотный кулак, на кронштейн и болт нужно краской нанести установочную метку.
  • При обратной сборке совмещение меток позволяет получить наименьшее отклонение угла развала колёс от заданного значения. Ведь ремонт передней подвески ВАЗ 2109 в гаражных условиях, не должен добавить вам новых проблем.
  • Далее, головкой на 19, отворачиваем верхний и нижний болты крепления стойки и снимаем регулировочную шайбу. Поворотный кулак отводим от стойки так, чтобы тормозной шланг не натягивался.
  • С помощью ключа на 13 отверните гайки, соединяющие опору стойки с кузовом. Стойку сняли, теперь на пружины нужно установить две стяжки так, чтобы они захватили пять витков. Стяжки должны быть диаметрально противоположны друг другу.

Амортизатор со стяжками

  • При затягивании винтов стяжки, пружина сжимается.Гайку штока можно отвернуть, когда ослабнет давление пружины на опорные чашки. Теперь можно снять со стойки чашку, верхнюю опору, пружину со стяжками, защитный чехол и буфер хода.
  • Сбить опору буфера сжатия и гайку корпуса стойки можно зубилом. Эта гайка вам уже не понадобится, ведь в комплекте с новым амортизатором она есть. Вынув шток с рабочим цилиндром, сливаете в ёмкость жидкость из амортизатора.

Разборка пружинной стойки

  • Сделав промывку «уайт-спиритом» корпуса стойки, устанавливаете в него патрон амортизатора. Гайку корпуса стойки нужно затянуть с помощью динамометрического ключа. Момент затяжки обычно указан на упаковке детали.
  • Надев защитный чехол на шток, устанавливаете стяжки теперь на новую пружину. В сжатом состоянии она устанавливается на верхнюю опорную чашку и опору. После закрепления её гайками, стяжки можно снять.

Замена сайлентблоков в передней подвеске

Теперь о том, как проводиться замена сайлентблоков передних рычагов ВАЗ-2109. Для этого:

  1. Вывешиваем переднее колесо, снимаем его;
  2. Откручиваем крепеж рычага к шаровой опоре;
  3. Откручиваем гайку крепления стойки стабилизатора и снимаем ее с рычага;
  4. Разболчиваем крепление рычага к кронштейну кузова и внимаем его с авто;
  5. Сайлентблок переднего рычага ВАЗ-2109 можно извлечь несколькими способами – выпалить его, выбить или выпрессовать съемником или тисками;
  6. Подготавливаем посадочное место шарнира – очищаем его от ржавчины и остатков резины напильником. После обильно смазываем его мыльным раствором;
  7. Делаем на сайлентблоке небольшую фаску и центрируем его в проушине рычага;
  8. Запрессовку делаем тисками. Устанавливаем рычаг с сайлентблоком между губок тисков, выравниваем положение шарнира относительно отверстия, а затем медленно стягиваем тиски, при этом периодически проверяем, ровно ли входит шарнир.
  9. После того, как втулка сайлентблока упрется в губки тисков с двух сторон, извлекаем рычаг и окончательно садим шарнир на место;

Устройство передней подвески ВАЗ 2109

Передняя подвеска ВАЗ 2109 берет на себя основную нагрузку автомобиля. Поэтому за ней необходимо вести особый контроль. Нагрузка на переднюю подвеску приходится даже в состоянии покоя.

Составляющие ходовой части автомобиля:

  1. Рама.
  2. Колеса.
  3. Передняя подвеска.
  4. Задняя подвеска.

Если диагностировать автомобиль своевременно, то можно избежать множества проблем с машиной.

Передняя подвеска ВАЗ 2109 является передним независимым элементом автомобиля.

Основное устройство передней подвески ваз 2109-это амортизационные стойки, на которых крепятся пружины.

Это интересно: Капитальный ремонт двигателя ВАЗ 21099-2109-2108 — раскладываем по полочкам

Детали кузова Ваз 2109

Передок Полы Боковины Крыша с рамой ветрового окна Задок Силовые элементы каркаса Навесные части
Вертикальный щиток, брызговики передних крыльев, поперечины, панели рамки радиатора, передние лонжероны, соединители и стойки, коробка воздухопритока, прочие мелкие детали. Панели переднего, среднего и заднего пола. Панель переднего пола имеет корытообразную форму, а посредине тоннель для труб выпускной системы, трубопроводов и топливопроводов. Тоннель предохраняет их от повреждений. Панель заднего пола имеет цельноштампованную нишу для запасного колеса. Вдоль всего пола привариваются лонжероны, которые образуют с передними и задними лонжеронами единые скрытые продольные полости вдоль днища всего автомобиля. Как к лонжеронам, так и к скрытым полостям есть хороший доступ. К полу приварена передняя, средняя и задняя поперечины, а также усилители и надставки пола. Правая и левая боковины кузова состоят из наружных и внутренних панелей. Наружные панели боковин выполняются цельными деталями с центральными и задними стойками, с проемами боковых окон. Внутренние панели изготавливаются едиными вместе с наружными арками колес, с усилителями стоек. Сзади боковины имеют усилители и у правой боковины нишу для сепаратора паров бензина, а также желобки и фланцы под уплотнители дверей. Для увеличения жесткости между нижними частями наружных и внутренних панелей боковин, образующих пороги дверей, устанавливаются нижние накладки боковин. Усилители устанавливаются у передних и центральных стоек боковин. Рама ветрового окна изготавливается одной деталью, к которой приваривают вверху и внизу усилители. Внутренняя стойка рамы ветрового окна увеличивает жесткость передней стойки и образует две изолированные полости. Панель крыши имеет два усилителя. Сзади к панели привариваются две балки с усилителями для навески двери задка и спереди передняя балка. Панель задка имеет верхнюю поперечину, присоединяется сваркой к задней поперечине, заднему полу и боковинам кузова. На панели задка устанавливаются задние фонари. Лонжероны и усилители Панели передних крыльев, наружные панели боковин и рамы ветрового окна, панель крыши, панель задка, а также наружные панели дверей и капота.

Методы соединения и другая информация о деталях кузова

Ваз 21099 схема кузова

Все детали кузова «девятки» представляют собой единое целое. Метод соединения их между собой подразумевает сварку точкой, но более нагруженные компоненты усиливают электродугой.

Материал кузова выполнен из МУ листовой стали толщиной 0,7-0,8-1 мм. Некоторые мелкие кузовные части штампуются из более толстой стали.

Капитальный ремонт

Чтобы осуществить капитальный ремонт кузова «восьмерки», надо будет хорошо разбираться в кузовных работах. Так сказать, специфика выполнения этой операции должна быть изучена вдоль и поперек.

Ваз 21083 ремонт кузова

Подготовка

В первую очередь начинать требуется с демонтажа частей кузова:

  • Вся электропроводка, укладывающаяся вглубь дверей, отсоединяется;
  • Снимается ретификатор открытия двери. Фиксируют ограничитель, как правило, крепежи на «10»;
  • Крепежи, связывающие дверные петли и кузов, тоже отворачиваются.

После того, как сняты основные двери, можно приступать к демонтированию задней двери:

  • Снимается обшивка, которая держится саморезами;
  • Отключается подача освещения номера и вся проводка;
  • Отсоединяются упоры;
  • Выворачиваются болты, держащие петли.

Теперь капот:

Маркируется начальная позиция крепежных элементов капота, чтобы повторная инсталляция не вызвала никаких проблем.

  • Снимается трубка омывателя переднего стекла;
  • Обесточивается лампочка освещения подкапотной зоны автомобиля;
  • Вытаскивается жгут проводов;
  • Снимаются все болты;
  • Капот вытаскивается с кронштейнов (в этом деле обязательно нужен помощник).

Продолжаем демонтаж, снимая радиаторную решетку и бампер:

  • Фиксируют решетку к кузову два болта, которые и надо будет вывернуть;
  • Затем надо будет отжать пластиковую защелку;
  • Снимается решетка, если приложить некоторое усилие.

Бамперы «восьмерки»

Что касается бамперов на Ваз 2108, то они сделаны бывают из пластикового сплава, обладают хорошими пружинистыми свойствами, позволяющими детали не лопаться в процессе жесткой эксплуатации. Снимается данный элемент кузова так:

  • Откручиваются две гайки, держащие бампер на кузове;
  • Бампер после этого полностью демонтируется.

Основная часть работ

Сняв навесные детали кузова, автовладельцу придется разобраться и с сидениями. Они тоже демонтируются, снимается обшивка в салоне, и взору хозяина подержанной «восьмерки», как правило, является такое зрелище.

Ремонт кузова ваз 21083

Стоит начать обработку щеткой и отверткой, как становится ясно, что здесь царит ржавчина, а все держится за счет шумоизоляции.

Проверку желательно начинать всегда с лонжеронов и балки. На таком подержанном автомобиле, как правило, крепление этих двух элементов кузова оставляет желать лучшего. Стоит наехать на скорости на какую-нибудь яму или небольшую канаву, пиши пропало. То же самое можно сказать и про тормозные трубки, которые при малом изгибе просто ломаются.

Ржавчина проела кузов

После демонтажа балки взору открывается еще более ужасающая картина. Если потыкать отверткой железо на предмет определения его состояния, понимаешь, что ничего здесь от него и не осталось. Все гнилое придется вырезать под корень, и в первую очередь «тазик» и лонжероны.
