Тормозная магистраль ваз 2110

Автомобиль тянет в сторону

1. Заклинило поршень колесного цилиндра, заменить цилиндр.
2. Суппорт смещен в сторону, затянуть болты крепления.
3. Поломка стяжной пружины задних тормозных колодок, заменить пружину.
4. Непроходимость тормозных магистралей (трубок, шлангов), заменить.

1. Заклинивание поршня колесного цилиндра, заменить цилиндр.
2. Непроходимость тормозных магистралей (трубок, шлангов), заменить.
3. Отслоение накладки от основания колодки, замените колодку.
4. Замасливание тормозных механизмов. Очистите тормозные диски, барабанов и колодки и устраните причину замасливания.
5. Тормозные колодки намокли, подсушивайте тормоза легкими нажатиями на педаль тормоза.
6. Не работает один из контуров тормозной системы, устранить утечку тормозной жидкости, прокачать систему.
7. Деформация тормозного диска, заменить парой.
8. Овальность тормозного барабана, проточить или заменить.

Как проверить и отрегулировать?

Если в процессе торможения автомобиль замедляется неэффективно, машину при этом уводит в какую-либо сторону, автомобиль часто срывается в занос, то это сигнал о том, что нужно проверить узел и выполнить регулировку колдуна на ВАЗ-2109.

Для проверки машину загоняют на яму или эстакаду. Дефекты обнаружатся визуально. Чаще всего в результате проверки видно, что ремонт не представляется возможным.

Если говорить о регулировке, то лучше это делать на эстакаде. Регулировка сильно зависит от того, в каком положении находится кузов. Проводить регулировку нужно после каждого ТО. Также регулировка необходима, если менялось что-то из подвески. Если были ремонтные работы на задней балке или она менялась, это также требует настройки.

Чтобы отрегулировать устройство, ключом слегка ослабляют болт, крепящий колдун к рычагу. Затем отверткой двигают кронштейн, пока зазор не даст вставить в него сверло на два миллиметра. Далее болт нужно затянуть.

Регулятор на “десятке” и прошлых моделях в процессе эксплуатации автомобиля сильно закисает. Сдвинуть кронштейн не получается. В этой ситуации можно облить его WD-40, а затем с помощью молотка смещают деталь в сторону.

Как поменять заднее крыло (инструкция)

Замена заднего крыла – это довольно трудоемкий процесс, но при наличии необходимого инструмента можно справиться, следуя инструкции:

1. Освобождаем багажник от ненужных и легковоспламеняющихся вещей, а также коврика багажника.
2. Откручиваем и снимаем бампер.
3. Снимаем фары.
4. Демонтируем бак для топлива.
5. Аккуратными движениями тонким зубилом нужно слегка выдавить заднее крыло, но при этом постараться не повредить кузов автомобиля.
6. Высверливаем заклёпки в местах соединения крыла с поперечной рамой.
7. Снимаем заднее крыло.
8. При помощи кусачек и зубила избавляемся от полосок металла, которые остались на крыле.
9. Рихтуем и шлифуем кромки крыла.
10. Грунтуем реактивным грунтом.
11. Грунтуем обычным грунтом.
12. Зачищаем до металла сварочные точки.
13. Прикрепляем новое крыло с помощью сварки.
14. Красим новое крыло в цвет кузова.

Как прокачать тормоза, она же тормозная система на ВАЗ 2110-ВАЗ 2112?

Примечание! Прежде чем вы приступите к работе, запомните для себя одну вещь, в автомобилях десятого семейства тормозная система выстроена таким образом что контуры идут не по одной горизонтальной линии как на классики, а по диагонали, для некоторых эти слова мало что значит так как не все поймут их, давайте подробно объясним все эти моменты. Для начала давайте чуть отойдёт от автомобилей десятого семейства и поговорим о классике, как многим уже известно классика это самое первое семейство автомобилей которое появилось на заводе, позже шли девятки, десятки и т.д

(Продолжение читайте в рубрике «Важно!» в самом низу статьи)

1) Сперва вам нужно будет загнать автомобиль на смотровую яму и после чего открыть капот у него и найти там бачок с тормозной жидкостью (На фото ниже показан стрелкой), вы этот бачок откройте, отвернув у него крышку и после чего долейте туда до отметки MAX новую тормозную жидкость.

Примечание! Ни в коем случае не доливайте какую либо другую жидкость, а именно жидкость от другого производителя (Даже если состав будет одинаков) и тем более недоливайте жидкость другой марки, потому что в каждую жидкость добавляются различные присадки, а каждого производителя они свои и поэтому если вы их смешаете, тогда произойдёт из смешивание тем самым возможно они вообще угробят тормозную систему вашего автомобиля приведя к коррозии или же просто тормоза станут не эффективны! (Если вы не знаете какая жидкость залита в ваш бачок, тогда произведите замену тормозной жидкости, о том как заменить её, см. в статье под названием: «Замена тормозной жидкости на ВАЗ»)

2) После доливки закройте крышку бачка чтобы в неё не попадал воздух, или же просто накиньте её сверху и после всего этого переберитесь под так называемое днище автомобиля, а помощника своего попросите в это время сесть за руль вашего авто и да кстати дайте ему ещё в руки тормозную жидкость которую он будет периодически доливать в систему.

Примечание! Если у вас возник вопрос, а зачем собственно доливать жидкость в систему, то мы его сейчас попробуем разъяснить. Всё дело в том что прокачивая тормоза мы тем самым убираем воздух из тормозной системы, не многим вам известно но всё же воздух очень вредит работе тормозов, вернее с самой системой то ничего не будет просто всё дело в том что при нажатии на педаль тормоза останавливаться автомобиль у вас будет гораздо хуже чем это положено и всё как раз таки это будет происходить из-за воздуха который скопиться в системе!

3) Далее объясните помощнику чтобы он следил за уровнем в тормозном бачке, а именно он не должен за всё время прокачки опускаться ниже чем на 15 мм, а лучше вообще по чаще подливать тормозную жидкость в бачок а то мало ли что.

Примечание! Если у вас случиться вдруг такое что жидкость в бачке полностью уйдёт от туда, то в таком случае у вас система снова разгерметизируется и тогда вам нужно будет произвести прокачку снова!

4) Следом попросите помощника сесть в машину и скажите ему чтобы он раз 5-10 плавными движениями нажал на педаль тормоза, а на последнее нажатие скажите чтобы он её выжал и держал в полу пока вы будете проделывать одну операцию в это же время.

5) Так теперь к вам, вы в это время (В зависимости от того какое колесо прокачиваете) снимите с прокачного штуцера защитный колпачок, вот к примеру на заднем колесе сам прокачной штуцер располагается там где показано стрелкой на правом фото, а на переднем колесе данная деталь и её защитный колпачок находиться там где указано на левом фото:

6) Так вот данный колпачок вам нужно будет снять и надеть на прокачной штуцер тот самый шланг о котором упоминалось в самом начале статьи, и данный шланг другим концом опустим в небольшую ёмкость которая будет заранее наполнена немного новой тормозной жидкостью и после всех проделанных операций, аккуратно ослабьте штуцер на 2-3 оборота и в ёмкость начнёт сливаться отработанная жидкость в которой будут пузырьки воздуха, так вот после того как жидкость перестанет течь, заверните штуцер и после чего скажите помощнику чтобы убрал ногу с педали и далее проделайте вместе с помощником всю эту же операцию но только до того, пока жидкость не начнёт выходить без пузырьков воздуха. (На фото ниже пример приведён на переднем колесе, на заднем всё делается идентично)

Вакуумный усилитель

1 – корпус вакуумного усилителя; 2 – чашка корпуса усилителя; 3 – шток; 4 – регулировочный болт; 5 – уплотнитель штока; 6 – уплотнительное кольцо фланца главного цилиндра; 7 – возвратная пружина диафрагмы; 8 – шпилька усилителя; 9 – фланец крепления наконечника; 10 – клапан; 11 – наконечник шланга; 12 – диафрагма; 13 – крышка корпуса усилителя; 14 – уплотнительный чехол; 15 – поршень; 16 – защитный чехол корпуса клапана; 17 – воздушный фильтр; 18 – толкатель; 19 – возвратная пружина толкателя; 20 – пружина клапана; 21 – клапан; 22 – втулка корпуса клапана; 23 – буфер штока; 24 – корпус клапана; А – вакуумная камера; В – атмосферная камера; С, D – каналы Резиновая диафрагма 12 вместе с корпусом 24 клапана делят полость вакуумного усилителя на две камеры: вакуумную А и атмосферную В. Камера А соединяется с впускной трубой двигателя через обратный клапан наконечника 11 и шланг.

Описание устройства

Устройство и принцип действия этого элемента довольно просты. В момент, когда задняя часть кузова автомобиля поднимается, и расстояние между мостом и кузовом увеличивается, в действия приводится специальный рычаг, который связан в «колдуном». Этот рычаг опускает поршень, который перекрывает канал тормозной жидкости, соответственно давление на задние колодки уменьшается. Колёса не перестают вращаться и, соответственно не уходят в юз.

Сама задумка довольно хитрая, но, как часто происходит – на практике это вызывает сомнения. Ведь если при торможении педаль тормоза нажимается с большим усилием, то в юз переходят передние колёса и автомобиль всё равно начинает заносить. Довольно часто при наблюдении за случившимся дорожно-транспортным происшествием, можно заметить, что автомобили с «колдуном» развёрнуты задом наперёд. Не связано ли это с данной чудо-деталью, которая по своей сути должна предотвратить этот занос?

Устройство тормозной системы на ВАЗ 2110

На автомобиле ВАЗ 2110 тормозная система имеет гидравлический двухконтурный привод. Не секрет, что без тормозов на машине далеко не уедешь и безопасность в таком случае близка к нулю.

Сегодня мы поговорим с вами о том, как устроена тормозная система на отечественном автомобиле ВАЗ 2110, или проще говоря «десятке», разберем ее основные неисправности, а также способы устранения потенциальных и образовавшихся проблем.

Схема гидропривода тормозов: 1 – тормозной механизм переднего колеса; 2 – трубопровод контура левый передний–правый задний тормоза; 3 – главный цилиндр гидропривода тормозов; 4 – трубопровод контура правый передний–левый задний тормоза; 5 – бачок главного цилиндра; 6 – вакуумный усилитель; 7 – тормозной механизм заднего колеса; 8 – упругий рычаг привода регулятора давления; 9 – регулятор давления; 10 – рычаг привода регулятора давления; 11 – педаль тормоза; А – гибкий шланг переднего тормоза; В – гибкий шланг заднего тормоза

Причины тугой педали

О качестве функционирования тормозной системы чаще всего говорят те ее внешние элементы, с которыми взаимодействует водитель во время езды. Именно свободный ход педали тормоза, достаточно удобный для его ноги, обеспечивает хорошее управление автомобилем. В целом, бывает твердая педаль тормоза, мягкая или средняя. Причин для каждой есть несколько.

Слишком жесткая педаль тормоза не всегда является таковой по ряду стандартных и привычных причин. Проблема может заключаться и в особенностях конкретной модели. Иногда случаются ситуации, когда твердая педаль тормоза является банальной особенностью определенного производителя. Тот же большой ход педали тормоза также свойственный некоторым его типам. Когда не возвращается педаль тормоза это огромная проблема.

Если педаль тормоза дубовая, то есть довольно туго нажимается, то здесь есть два варианта – либо навестить автосервис, либо попытаться решить проблему собственноручно, что представляет собой немалый риск. В общем, здесь нужно немедленное решение, так как езда с ней очень опасна не только для самого водителя, но и для окружающих.

Существует восемь наиболее распространенных причин:

• Неполадки с концевиком усилителя вакуумного типа. В таком случае необходимо его заменить и дело в шляпе;
• В том же вакуумном усилителе есть специальный клапан обратного действия. Он может начать заедать или же прекратить срабатывать, но простой его замены будет достаточно, чтобы возвратить все на свои места;
• Также производитель устанавливает специальный воздушный фильтр в вышеупомянутой части системы, предназначенный для предотвращения попадания различный сторонних элементов в механизм системы торможения. Если он засоряется, то жесткая педаль тормоза это то, с чем получит возможность познакомиться водитель. В таком случае фильтр следует заменить;
• Так как в структуру усилителя входит специальный клапан, то появляется риск возникновения новой “радости” – заедание корпуса этого клапана. Именно этот случай довольно серьезный, поэтому здесь уже необходима полная замена;
• Его диафрагма также может стать проблемной. Она может обзавестись прорывом или трещинами по разным причинам, но независимо от типа ее поломки, также требуется полная замена усилителя;
• Еще одной распространенной причиной того, что водителю свободный ход педали тормоза его машины снится во снах, является утечка топлива непосредственно в камеру данного элемента. Такое может происходить из-за поломки вышеупомянутого обратного клапана, что требует не только его замены, но и усилителя в целом;

• Шланг, соединяющий впускной коллектор и усилитель, во время эксплуатации автомобиля постепенно изнашивается. Это «лечится» заменой шланга. Также он может ослабляться на штуцере по разным причинам, одной из которых вполне может выступать хомут. Здесь уже поможет либо подтяжка самого хомута, либо его полная замена. Сами шланги могут запросто деформироваться во время суровых морозов из-за разницы температур, ведь во время езды механизмы автомобиля нагреваются до достаточно высоких градусов. В таком случае, тугая педаль тормоза является только одним из вариантов возможных неполадок;
• И последняя причина – все из-за некачественной тормозной жидкости и через частое попадание сторонних жидкостей в цилиндры, что приводит к постепенному уничтожению их уплотнительных колец. Уже в этой ситуации без ремонта самих цилиндров и замены плохой жидкости на качественную – не обойтись, иначе ситуация будет только усугубляться.

Все вышеперечисленное в первую очередь свидетельствует о том, что только в случае плохого ухода за автомобилем появляются самые разные неприятные ситуации. К примеру, необходимо регулярно проверять, насколько хорошо выполняет свою работу вакуумный усилитель.

Для проведения такой диагностики существует ряд способов:

• Первый способ заключается в том, чтобы включить двигатель и дать ему поработать до полной разрядки системы. Если после этого педаль тормоза дубовая, то проблема заключается в шланге или усилителе. Потом следует остановить работу мотора, дать ему постоять несколько минут, а потом вновь проверить работу системы и проследить за этим процессом от “А” до “Я”. Если после такой процедуры системе торможения явно не хватает “легкости” во время ее отклика, то виноват, скорее всего, клапан усилителя;
• Второй же способ заключается в нажимании при неработающем двигателе, с целью снять нагнетание и полностью разрядить систему тормозов. Потом нужно включить мотор, не отпуская педаль. Когда усилитель находится в полноценном рабочем состоянии, то все хорошо. В противном случае следует проверить работоспособность его деталей.

Тугая (жесткая) педаль тормоза автомобиля, почему?

Признаки неисправности «тугая (жесткая) педаль тормоза»

— При нажатии на педаль тормоза (двигатель автомобиля работает) нужно прикладывать значительное усилие. В некоторых случаях приходится привставать с сиденья и использовать вес всего тела чтобы продавить педаль. Эффективность торможения при этом снижается.

Тугая педаль тормоза на неработающем двигателе неисправностью не считается так как не работает вакуумный усилитель тормозов.

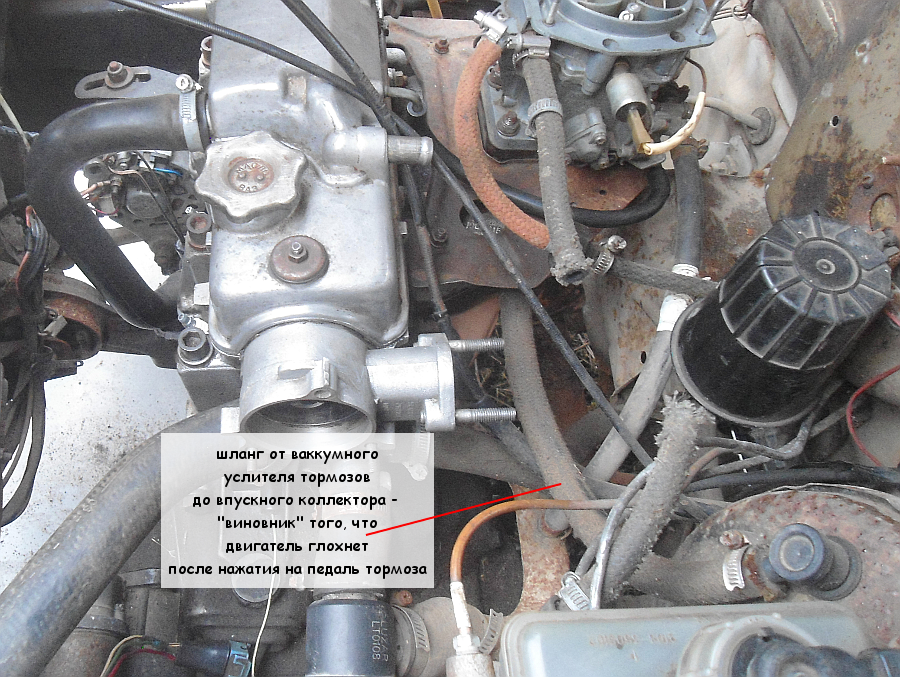

— Прохудилась трубка вакуумного усилителя тормозов

В тормозной системе автомобилей ВАЗ 2108, 2109, 21099 и их модификаций в вакуумный усилитель тормозов разрежение подается с впускного коллектора. Штуцер на коллекторе и штуцер на корпусе усилителя соединены толстым шлангом. Шланг может прохудится или быть плохо закреплен. В любом случае будет потеря разрежения и вакуумный усилитель тормозов не сработает.

— Неисправен вакуумный усилитель тормозов

Потерял герметичность, а без нее усиливать торможение он не будет так как работает от перепада давления во впускном коллекторе двигателя.

Любая, даже малейшая не герметичность диафрагмы в корпусе вакуумного усилителя тормозов в конце концов приводит к провалу в работе или остановке двигателя автомобиля при нажатии на педаль тормоза. В результате такого нажатия диафрагма перемещается вперед, растягивается, тещины и отверстия в ней увеличиваются. Посторонний воздух через шланг засасывается через впускной коллектор в цилиндры двигателя. Топливная смесь сильно обедняется. Наступает провал или двигатель вообще глохнет.

Следует учитывать, что многое зависит от степени ее повреждения. При незначительных повреждениях диафрагмы вакуумного усилителя тормозов можно годами ездить на автомобиле, жаловаться тугую педаль тормоза, на вечные не устраняемые провалы при нажатии на газ, неустойчивые обороты холостого хода, невозможность их нормально отрегулировать и не догадываться, что причина всех бед в маленькой трещине на диафрагме, позволяющей постороннему воздуху обеднять топливную смесь.

Для проверки вакуумного усилителя не запуская двигатель несколько раз нажимаем на педаль тормоза и удерживаем ее нажатой. После чего заводим мотор, педаль должна сразу провалится. Если этого не происходит, вакуумный регулятор или его шланг не герметичны.

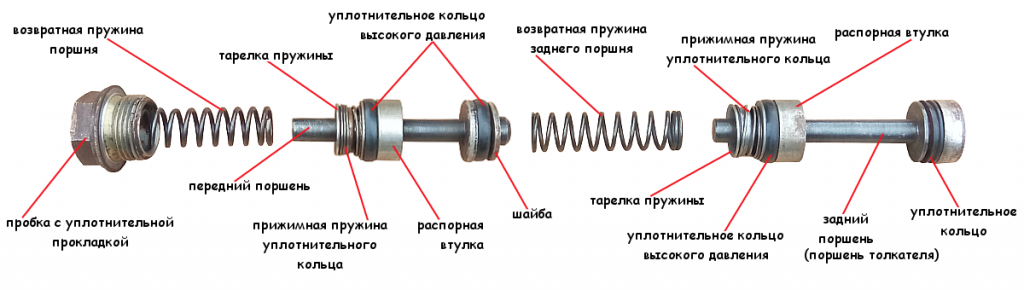

— Неисправен главный тормозной цилиндр

Возможно разбухли резиновые уплотнительные кольца внутри цилиндра (так как либо резина не качественная, либо тормозная жидкость слишком агрессивная). Или он собран неправильно после ремонта.

Примечания и дополнения

— Если нарушена герметичность вакуумного усилителя тормозов или его шланга в работе двигателя автомобиля начнутся перебои, он затроит на холостом ходу, возможны «провалы» при нажатии на педаль газа и может даже глохнуть при нажатии на педаль тормоза во время движения. Электроды свечи в четвертом цилиндре могут побелеть и избавится от нагара. И все из-за того, что под карбюратор, при таком раскладе, начнет поступать лишний воздух и обеднять топливную смесь. А на бедной смеси двигатель работать не хочет.

Источник

Какой цилиндр лучше купить для замены?

Задний тормозной цилиндр от компании Kraft.

Если вы точно для себя решили, что не будете обращаться для ремонта на станцию технического обслуживания, то необходимую для ремонта запчасть нужно будет купить в автомагазине. Так как запчасти для отечественных автомобилей стоят недорого, проблем при покупке не возникнет.

При покупке можно купить как оригинал, который имеет артикул 21050-3502040-00 , так и «неоригинал» другой фирмы. В отличие от запчастей к иномаркам, где оригинальная запчасть всегда лучше, ситуация с запчастями для ВАЗ противоположная. Часто бывает так, что неоригинальные запчасти оказываются более качественными, чем оригинал.

Ремонт подвески ВАЗ 2110

Простая, понятная и надежная подвеска 2110 не требует никаких особенных и затратных мер по обслуживанию и ремонту. Ремонт ходовой предполагает в первую очередь устранение последствий езды по нашим далеко не идеальным дорожным покрытиям. В этом плане десятка тоже выгодно отличается от более свежих и гораздо более дорогих иномарок бюджетного сегмента. При наличии подъемника или в крайнем случае смотровой ямы, любую деталь передней подвески можно без проблем заменить или отремонтировать своими руками элементарным инструментом. Есть некоторые особенности в ремонте передних стоек, опорных подшипников и стабилизатора поперечной устойчивости, но они присутствуют у каждого автомобиля.

Особого внимания требует ремонт рулевой рейки. Ее демонтаж несложен, а сам процесс переборки может вызвать некоторые трудности, поскольку здесь есть необходимость в наличии некоторых съемников и калиброванных пробоев. Но достаточно разобрать ее самостоятельно один раз, и в дальнейшем ее обслуживание проблем не вызовет. При ремонте рулевой рейки обязательно нужно использовать правильные ремкомплекты. Причем полные. Они могут поступать в продажу как в виде простого набора уплотнителей и втулки, так и в виде полного ремкоплекта с подшипником, гофрами, теми же втулками и уплотнителями, а также со стопорными кольцами. Учитывая то, что на замену ремкомплекта придется потратить добрых полдня, то лучше заменять полный комплект.

Устройство отечественной системы торможения

Тормозная система на ВАЗ 2110 имеет основной элемент — это двухконтурный регулятор с обязательный вакуумный усилитель. Регулятор отвечает за давление в тормозах на задней оси, а если быть точнее, то создает это давление.

Обязательные тормозные шланги и основные элементы оснащают тормозной привод и разделяют его на два полноценных контура. Благодаря это торможение происходит и в передних и в задних колесах, что оптимально и безопасно.

В целом ни чего необычного в технической составляющей нет.

Расположение педали тормоза в ВАЗ 2110 классическое — в середине, как у большинства автомобилей с механической коробкой передач. Именно эта педаль и приводит в действие систему торможения. Кто-то может назвать ее априори тяжелой или тугой, но большинство водителей все устраивает и при каких-либо изменениях в выжиме начинают задумываться о том, не грозит ли ремонт тормозной системы на ВАЗ 2110.

Элементы гидропривода системы

Привод регулятора давления, который транспортирует тормозную жидкость к заднему механизму тормозной системы. Наличие тормозной жидкости является обязательной, как и    во всех авто.
Основной (главный) цилиндр с поршнями и бачком. Он оснащен достаточно точным датчиком, который показывает уровень тормозной жидкости

На него нужно обращать внимание, главным образом чтобы не допустить аварийного уровня, который может привести не только к поломке всей системы, но и к ДТП.
Вакуумный усилитель, создающий давление, которое направляется в поршень главного цилиндра. Что как раз и создает торможение

Проблемы с вакуумным    усилителем могут доставить не мало хлопот.
Регулятор    давление в тормозной системе, отвечающий за силу давления. Он может снижать и повышать показатель, ориентируясь на нагрузку задней оси  «десятки». И правильном, не поломанном состоянии, нагрузки на оси должны быть одинаковыми, но без регулятора давления использование тормозной системы будет затруднительно.
Механизм    задних колес, в котором тормозная система барабанная по умолчанию с завода,    у 2110 отсутствуют модификации с задними дисковыми тормозами. Бытует  мнение, что барабаны не очень надежны, поэтому часть владельцев меняет    задние тормоза на дисковые.
Механизм передних колес состоит из колодок, диска и цилиндров. «Десятка» оснащена датчиком износа передних тормозов. Передние тормоза могут быть как вентилируемые, так и нет.

Роль регулятора давления в тормозной системе

В народе регулятор называют достаточно оригинально — колдун. Но все владельцы ВАЗ 2110 знают или считают нужным менять регулятор давления, следить за его техническим состоянием.

Схема регулятора давления тормозов Ваз 2110: 1 — корпус регулятора давления; 2 — поршень; 3-защитный колпачок; 4,8- стопорные кольца; 5 — втулка поршня; 6 — пружина поршня; 7 — втулка корпуса; 9, 22 — опорные шайбы; 10 — уплотнительные кольца толкателя; 11 — опорная тарелка; 12 — пружина втулки толкателя; 13 -кольцо уплотнительное седла клапана; 14 — седло клапана; 15 — уплотнительная прокладка;16 — пробка;17-пружина клапана; 18 — клапан; 19 — втулка толкателя; 20 — толкатель; 21 -уплотнитель головки поршня; 23 -уплотнитель штока поршня;24 — заглушка; A, D — камеры, соединенные с главным цилиндром;В, С — камеры, соединенные с колесными цилиндрами задних тормозов; К, М, Н — зазоры.

Располагается сам регулятор на задней оси авто. У рычага регулятора подвижное положение, которое меняется пропорционально изменению нагрузки на пружину.

При обнаружении отклонений важно провести настройку регулятора давления тормозов. Если этого не сделать, то колеса могут быть заблокированы не своевременно, что может привести к ДТП, так как система будет работать со значительными отклонениями от нормы

Модернизация тормозной системы ВАЗ 2110

Большинство автолюбителей дают слабую оценку качеству тормозной системы ВАЗ и считают, что она нуждается в доработке. Специально для достижения должного уровня торможения и надежности владельцами проводятся технические изменения.

Самой популярной модернизацией считается замена барабанных задних тормозов на дисковые, качественные дисковые тормоза от иномарки я нашел здесь https://autorazbor.net/. При самостоятельной замене следует учитывать, что торможение задних колес должно проходить позже передних и более мягко, так как в противном случае автомобиль занесет. Без специальных знаний вносить изменения в тормозную систему не рекомендуется – это может быть опасно.

Другие владельцы полностью демонтируют заводской основной цилиндр и вакуумный усилитель. Хорошей заменой может стать система от Лада Приора.  В данном случае педаль тормоза будет срабатывать без дополнительных усилий.

Тревожные сигналы

Следующие симптомы, достаточно небезопасны, обратите внимание:

1. Если тормоза совсем пропали, то однозначно – дальше ехать нельзя, даже до СТО! Если самостоятельный ремонт на месте не по силам, или попросту невозможен, нужно вызывать эвакуатор;
2. При торможении идет сильная вибрация, особенно ощущаемая в рулевой колонке. Нажимаешь на педаль, и просто тяжело удержать руль в руках. Причин вибрации может быть несколько: • Многие утверждают, что вибрация может возникать из-за того, что стоят невентилируемые диски. Их устройство таково, что они очень не любят, когда торможение происходит в дождь, а то и прямо в луже. Здесь никакой ремонт не поможет – нужна замена дисков на вентилируемые; • Также возможна вибрация при неисправности в задних барабанах. Если при осмотре обнаружите на рабочей поверхности темные пятна, то это свидетельствует о неравномерном износе. При этом вибрация обычно очень сильная. Таким барабанам нужен срочный ремонт, а возможно – и замена на дисковые тормозные механизмы; • Проверьте передние тормозные диски на предмет деформации. При этом тоже наблюдается вибрация.
3. Педаль тормоза слишком тугая. Причин тому может также быть несколько: • Засор воздушного фильтра для вакуумного усилителя может повлиять на то, что педаль стала тугая; • Проверьте сам вакуумный усилитель. Его возможные неисправности – разрушение диафрагмы, наконечника, заедание обратного клапана, повреждение шланга, соединяющего впускной коллектор с усилителем. Во всех этих случаях может наблюдаться синдром тугой педали, и нужен ремонт любой неисправности из указанных; • Также педаль может становиться более тугой по мере износа накладок, проверьте их тоже.
4. Шипит при нажатии на тормоз. Если шипит именно в момент нажатия на педаль – нужно срочно проверить вакуумный усилитель, а затем решить что ему нужно – ремонт или замена. А вот если шипит тогда, когда отпускаете тормоз, то это явление из разряда обычных. Если, конечно, шипит не слишком явно.

Многие, считая, что тормоза плохие, и ремонт им не помогает, решаются на существенные переделки и тюнинг. Например, тюнинг тормозной системы ВАЗ 2110 может включать в себя замену задних барабанных механизмов на дисковые.

Здесь особенно важно знать, что торможение задних колес должно быть более мягким и наступать чуть позже, чем передних для предотвращения заноса. Еще одна возможная идея для тюнинга – замена вакуумного усилителя а также главного тормозного цилиндра. Вместо штатных устанавливают от Лады Приоры

Это обычно помогает прежде всего в том, что не ощущается вибрация, а педаль работает с оптимальным усилием

Вместо штатных устанавливают от Лады Приоры. Это обычно помогает прежде всего в том, что не ощущается вибрация, а педаль работает с оптимальным усилием

Еще одна возможная идея для тюнинга – замена вакуумного усилителя а также главного тормозного цилиндра. Вместо штатных устанавливают от Лады Приоры. Это обычно помогает прежде всего в том, что не ощущается вибрация, а педаль работает с оптимальным усилием.

И не забывайте – после каждого вмешательства в работу тормозов нужна их прокачка.

Тормозная система автомобиля: виды, общее устройство и принцип работы

Для лучшего понимания того, почему при нажатии педаль тормоза проваливается, необходимо рассмотреть общий принцип работы и устройство системы тормозов. Указанная система обычно является гидравлической, а проблемные места зачастую общие на многих моделях авто. Работают тормоза по принципу того, что в замкнутом объеме находится несжимаемая тормозная жидкость.

Отметим, что на машинах ранее также использовалась механическая тормозная система с тросами и другими приводными элементами, но от такого устройства инженеры давно отказались. Дело в том, что хотя по надежности механика не уступала, но и превосходила гидравлику, производительность и плавность работы такого решения оказалась недостаточной с учетом стремительного развития автоиндустрии, увеличения мощности устанавливаемых ДВС и т.д. Механические тормоза попросту перестали справляться с растущими скоростными режимами и эффективно, а также безопасно замедлять автомобиль.

Гидравлические тормоза в своем устройстве имеют следующие элементы:

• ГТЦ (главный тормозной цилиндр)
• РТЦ (рабочие тормозные цилиндры)
• Гидравлические магистрали
• Компенсаторное устройство
• Тормозные диски и тормозные колодки

Рабочей жидкостью для системы тормозов является тормозная жидкость, которая обладает определенными свойствами. В момент, когда водитель жмет на педаль тормоза, усилие передается в ГТЦ, который заполнен рабочей тормозной жидкостью. В устройстве ГТЦ имеется поршень, который осуществляет давление на жидкость. Через рабочую жидкость усилие передается на РТЦ, которые установлены в области размещения каждого из колес автомобиля. В результате тормозные колодки прижимаются к тормозным дискам или тормозным барабанам. Если усилие максимально, тогда колодки полностью блокируют вращение колеса. Добавим, что в зависимости от типа установленных тормозов, последние делятся на барабанные или дисковые. Также встречается комбинация, когда передние колеса имеют дисковые тормоза, в то время как задние оснащаются барабанными.

Главным преимуществом гидравлики является плавное и прогнозируемое усилие, колодки прижимаются к тормозным дискам равномерно. Что касается усилия на самой педали тормоза, то оно пропорционально усилию, которое сжимает колодки. Получается, водитель может четко дозировать приложенное усилие, тем самым определяя степень блокировки колес и интенсивность торможения. После отпускания педали тормоза возвратные пружины, которые присутствуют в месте установки колодок, разводят их, то есть позволяют колодкам занять исходное положение. Параллельно происходит вытеснение тормозной жидкости обратно в главный тормозной цилиндр. Так выглядит общий принцип работы всей системы. Параллельно в устройстве современных авто присутствуют дополнительные элементы: вакуумный усилитель тормозов, компенсатор тормозного усилия, система ABS и т.д.

Теперь несколько слов о тормозном контуре. Данное решение позволяет снизить риски полного отказа тормозной системы в том случае, если тормозной механизм на одном из колес окажется неисправным

Для гидравлики это очень важно, так как течь одного из РТЦ является распространенной неисправностью. Существует несколько схем многоконтурных тормозов, по которым реализованы контуры тормозных систем

Давайте рассмотрим некоторые из них. Осевая схема позволяет разделить тормозную систему на контуры для передней и задней оси. Если рабочий тормозной цилиндр потечет на одной оси, тогда другая сможет работать в нормальном режиме. Также встречается схема, когда схема распределения тормозного усилия выполнена по диагонали относительно задних и передних колес. Также встречаются решения, которые объединяют колеса передней оси и одно заднее колесо, дополнительно устанавливаются поршни РТЦ (двухпоршневые и многопоршневые тормоза) и т.п.
