Как отремонтировать блок управления электропакетом на Ладе-Приоре

«Лада-Приора» едет по городу. Вот перекрёсток. Нужный сигнал светофора. И совершается запланированный поворот. Рука водителя привычно нажала на подрулевой переключатель. Но мигания сигнальной лампы нет. Со всех сторон возмущённые гудки и крики. Повернул не подав сигнал! Водитель смущённо нажимает на кнопку аварийной сигнализации, чтобы остановиться и разобраться. Однако и здесь никакого отклика. Ага! Это, наверно, реле поворотов! Нужно поменять, и всё! Благо магазины автомобильных запчастей теперь повсюду. Но и здесь не всё так просто. Похоже, вышел из строя «электропакет» или как его ещё называют — блок комфорта «Приоры».

Снятие блока комфорта на новых моделях

Если следовать технологической инструкции завода изготовителя, это очень сложный и трудоёмкий процесс. Достаточно сказать, что по этой схеме нужно частично демонтировать всю панель приборов «Приоры». Конечно, опытные слесаря этого не делают.Процесс происходит следующим образом. Снимается минусовая клемма аккумулятора.

Внимание! Это необходимо делать при любых работах, связанных с электрооборудованием автомобиля. А особенно тех, которые управляются компьютером

Придётся лезть и нащупывать рукой. Как уже говорилось, контролёр электропакета прикручен за монтажным. Он ему перпендикулярен. Закреплён он двумя болтами с

головками на 10. Перед тем как их выкручивать, необходимо отсоединить три жгута проводки подключенные к блоку. Это несложно. И перепутать их при установке невозможно. У них разные варианты входа. После этого можно выворачивать крепёжные болты. Так как ушки на устройстве не замкнутые, а имеют свободный выход, один из болтов можно только отпустить на 3—4 оборота. И потом достать блок.

Важно! Узел выходит только в одном положении, и если не удалось его вытащить сразу, не стоит впадать в панику. Просто поворачивая его постепенно извлекать

Точно так же установить и новый.

Замена на первых Приорах

Это, вообще, простая операция. Снимается щиток с нижней части «торпеды» со стороны пассажира. Контролёр комфорта прекрасно доступен. Аналогично выкрутить крепёж, и извлечь устройство. Заменить новым. Единственно, жгуты проводов находятся со стороны водителя. Но там так же легко снять боковую панель, крепящуюся 1 болтом.

О ремонте блока комфорта

Это очень скользкий вопрос. Сразу стоит пояснить, обычному автолюбителю, даже нечего и пытаться это сделать. Для такой операции, нужно иметь под рукой как минимум профессиональный набор для пайки микросхем. А лучше — паяльную станцию. Никакая станция технического обслуживания не возьмётся за эту работу. Так что проще всё-таки заменить вышедший из строя узел на новый.

На приведённом ниже видео специалист проверяет исправность блока комфорта «Приоры».

Что такое ГБЦ?

Головка блока цилиндров – один из главных агрегатов двигателя. Она состоит из крышки, которая служит для защиты внутренних деталей от внешних воздействий окружающей среды. Изготавливается ГБЦ путем точечного литья из чугуна или сплава алюминия. Чтобы убрать остаточное напряжение, возникающее на этапе литья, изделие искусственно старят с помощью механической обработки.

Нижняя часть ГБЦ более расширенная, таким образом, она надежнее защищает внутренности блока. Внутри поверхность головки идеально гладкая. Агрегат состоит из большого количества элементов.

Строение ГБЦ Лада Приора

В верхней части ГБЦ отведено место под корпуса подшипников распредвалов, пружин клапанов, втулок и опорных шайб, а также для механизма газораспределения. Так как головка состоит из большого количества деталей, процесс сборки и разборки ГБЦ очень трудоемкий. В совокупности детали агрегата преобразуют энергию при сгорании топлива в механическую, благодаря которой осуществляется движение автомобиля.

Устройство вакуумного усилителя тормозов

Вакуумный усилитель тормозов предназначен для повышения удобства использования системы торможения. Автомобиль без ВУТ тормозил бы очень тяжело – усилие, передаваемое на педаль, в этом случае было весьма существенным, что отражалось бы на безопасности вождения в худшую сторону.

Расположен ВУТ, как правило, прямо за моторным щитом. Конструктивно этот элемент выполнен в виде неразборного металлического блока, соединенного с главным тормозным цилиндром и бачком тормозной жидкости.

В состав вакуумника входят следующие элементы:

• Корпус.
• Разделительная мембрана (производится из гибкого материала).
• Обратный клапан.
• Толкатель педали тормоза.
• Шток гидроцилиндра.
• Пружина возвратного действия.
• Следящий клапан.

Принципа работы вакуумника основан на разнице атмосферного давления, вследствие чего создается разрежение, обеспечивающее формирование давление (а вместе с тем и передаваемое усилие) в тормозной системе.

Внутри ВУТ расположена диафрагма в виде перегородки. Каждая из разделяемых диафрагмой камер (полостей) герметична. Притом камеры равны друг другу по объему.

Одна из камер свободно сообщается с атмосферой (она так и называется – атмосферная часть), вторая связана со шлангом, ведущим из выпускной трубы двигателя. С этой стороны формируется пониженное, по сравнению с атмосферным, давление. Эта полость называется вакуумной, она расположена со стороны ГТЦ.

Атмосферная камера, находящаяся ближе с тормозной педали, содержит клапан обратного действия. Он призван препятствовать снижению давления во впускном коллекторе мотора. Благодаря этому, топливо не может попадать в механизм ВУТ.

Величина разрежения в этой полости контролируется следящим клапаном. Вакуумная же камера благодаря клапану обратного действия поддерживает давление на одном уровне. Иными словами, мембрана испытывает одинаковые значения давления со стороны обеих камер. Передвижение следящего клапана осуществляется через толкатель, который связан с тормозной педалью. Назначение пружины – обеспечение возврата диафрагмы в обычное состояние после прекращения торможения.

В некоторых ситуациях, когда автомобиль оснащается механизмом экстренного торможения, шток оборудуется специализированным электромагнитным приводом.

Как вы можете видеть, конструкция вакуумника не так сложна – в ряде случаев устранение некоторых неисправностей ВУТ может быть выполнено своими силами.

Снятие и установка заднего фонаря на Приоре

Итак, первым делом открываем крышку багажника, и с внутренней стороны находим специальное технологическое окно на липучке, которое необходимо открыть. Именно через него и можно добраться до креплений фонаря.

Стоит отметить, что изнутри он крепится не на болтах, а при помощи специальных пластиковых винтов, которые фиксируют фонарь к кузову автомобиля. Всего их три штуки, разумеется, что каждую из них необходимо открутить. После этого с наружной стороны отводим фонарь в сторону, что и показано наглядно на фото ниже.

Если необходимо именно замена заднего фонаря, то каждую из ламп стоит вытащить из корпуса фонаря с его задней части. Об этом более подробно ниже.

Дверь не открывается в мороз

Чаще всего это случается после мытья машины или езды под дождем, когда сырость сменяется отрицательными температурами. Обычно полностью замерзает личинка в замке. Иногда застывает также и смазка в приводе или тяге.

Знающие автовладельцы советуют здесь прогреть запор (например, феном) и после этого смазать его WD-40. Причем процедуру требуется повторять после каждого существенного намокания автомобиля.

Кроме того, поможет также:

• включение автозапуска с непременным прогревом салона;
• разборка двери и регулировка компонентов замка;
• использование любой смазки на основе силикона.

Смена прикуривателя

Большинство водителей используют прикуриватель не совсем по назначению, забывая о том, что многие приборы, использующие ток, подключаются именно через прикуриватель. В результате возникает распространенная проблема — не работает прикуриватель. Состав прикуривателя на автомобилях ВАЗ-2170 такой же, как у многих других моделей — это металлическая спираль, которая покрыта пластиковым корпусом. Для нагревания спирали используется специальный разъем. Ремонт разъема для прикуривателя при мелких неисправностях часто проводится без демонтажа.

Предохранитель прикуривателя на Приоре можно снять достаточно легко. Как и другие предохранители Приоры, его просто отщелкивают. Обычная схема замены предохранителя: определить перегоревший элемент, произвести его замену новым с определенным установочным местом в блоке. В данном случае сила тока заменяемой запчасти будет зависеть от нахождения установочного места.

Может быть так, что замена предохранителя не принесет ожидаемого результата. Тогда в первую очередь рекомендуется провести тщательную проверку провода. Возможно, на нем повреждено изоляционное покрытие. Также нужно проверить, насколько плотно вставлены клеммы соединения. Случается и отключение провода, который питает устройство.

Покупка предохранителя прикуривателя для Приоры сегодня не является проблемой. Отечественные магазины предлагают большой выбор автозапчастей для различных моделей

При этом важно принять к сведению советы специалистов и покупать запчасти заводского качества, выпущенные в России

Блок предохранителей в моторном отсеке

Блок предохранителей расположен возле аккумуляторной батареи.

Описание

EF1 (30А)

• Обмотка главного реле
• Предохранитель постоянного питания контроллера
• Предохранитель силовой цепи главного реле

EF2

С 2007 года (60А): Цепи всех потребителей, запитываемых от замка зажигания

С 2013 года (40А):

• Блок управления ABS

EF3

С 2007 года (60А): Цепи потребителей, к которым подводится постоянный «+» от аккумуляторной батареи независимо от положения ключа в замке зажигания (плафон освещения салона, прикуриватель, звуковой сигнал, сигналы торможения, контроллер системы дистанционного управления электропакетом)

С 2013 года (40А):

• Блок управления ABS

EF4 (60А)

Силовая цепь генератора (соединение генератора с аккумуляторной батареей)

EF5 (50А)

Цепь питания электроусилителя рулевого управления

EF6 (60А)

Силовая цепь генератора (соединение генератора с аккумуляторной батареей)

Как устроен и работает в Приоре стартер

Кратко и понятно объяснить, что такое стартер легко: это по своей сути мотор, который за счет электрической силы приводится в действие. Устройство постоянно требует тока, которым его питает, естественно же аккумулятор. Каково предназначение механизма? Раскрутка коленчатого вала до минимальных оборотов. Продолжительность работы его составляет не больше 15-секунд.

Водитель Лада Приора и любых других авто должен знать, что если у вас произошла неудачная попытка запустить движок, то обязательно следует выдержать паузу, прежде чем повторить свою попытку. Пауза перед повторным запускам должна быть хотя бы в 2 раза дольше, чем время работы стартера, то есть минимум выдержите 30-секунд.

Магнитола Лада Веста

Лада Веста или Киа Рио что лучше

Установка динамиков Лада Веста

Чем обусловлено это правило? Потому что коленвалу стартер должен дать сильный крутящий момент, который позволяет превозмочь как компрессию в цилиндрах, так и силу трения. Нагревается сильно проводка, поскольку стартеру требуется до 300-400А тока. Если есть неисправность, то проводка может перегореть или расплавить саму изоляцию, что приведет к короткому замыканию.

Рассматриваемое нами устройство было сконструировано так, что каждый легко может узнать, где находится оно, дабы разобрать и осуществить ремонт.

Стартер в авто состоит из таких элементов:

• Диодный мостик;
• Постоянные магниты;
• Передняя крышка/задняя крышка;
• Так называемый якорь;
• Муфты;
• Щетки графитовые/их держатели;
• Шестерня;
• Обычные подшипники;
• Реле.

Рабочий принцип устройства построен на взаимодействии магнита и поля якоря. Реле помогает передвигаться муфте и шестеренке по валу. Вот так и осуществляется ввод/вывод его из зацепления зубчатым венчиком.

Как выбрать

Решив заменить реле или предохранитель в «Приоре», отнеситесь со всей ответственностью к их выбору и покупке. Ни в коем случае не стоит покупать копеечные детали непонятного качества и происхождения.

Лучше отдать предпочтение оригинальным изделиям, произведенными на авто-ВАЗ. В крайнем случае, купите реле или предохранители какой-нибудь из известных фирм, как, например, Bosh, Hella или Tesla.

Автомобиль Приора успел зарекомендовать себя как надежное и безотказное транспортное средство, характерной особенностью которого являются простота эксплуатации и легкость обслуживания. Однако даже с ним, к сожалению, иногда случаются проблемы. Среди наиболее распространенных поломок, происходящих с этой машиной, следует назвать неполадки с центральным замком. Это устройство имеет ряд особенностей, не зная которых устранить проблему вряд ли получится.

Какие функции обеспечивает блок

Главное функциональное предназначение устройства – это контроль и управление электрикой в автомобиле. Некоторые важные функции, за которые отвечает блок:

• противотуманные фары, ближний свет, габаритные огни;
• освещение в салоне автомобиля;
• указатели поворотов;
• система электрических стеклоподъемников;
• работа, регулировка и обогрев боковых зеркал;
• противоугонная система;
• сигнализация;
• блокировка дверей;
• освещение багажника;
• подсветка панели приборов.

Частичный, а тем более полный выход из строя блока, доставляет существенные неприятности для любого автовладельца. Наибольшие проблемы, приносит отказ блока комфорта в условиях плотного городского движения.

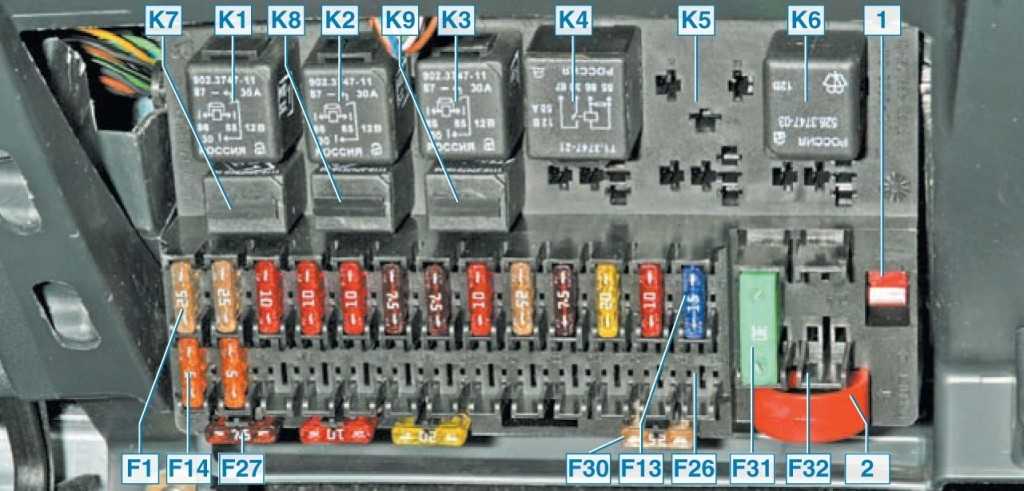

Блок предохранителей и реле на Приоре Люкс и Люкс Плюс: обозначения и назначения

Блок предохранителей и реле на Приоре в комплектации Люкс и Люкс плюс выглядит следующим образом, как показано на фото ниже.

На фото ниже показано, как правильно считать предохранители.

Выше обозначены предохранители, как их правильно считать на блоке. Они имеют следующие обозначения:

1. F1 — Резервное гнездо.
2. F2 — 25А — Обогрев заднего стекла, модуль электро-пакета,  реле и разъем «10» колодки XP2 подключения обогревателя заднего стекла.
3. F3 —10А — Правая фара, лампа дальнего света, комбинация приборов, сигнальная лампа включения дальнего света фар.
4. F4 — 10А — Лампа дальнего света левой фары.
5. F5 — 10А — Монтажный блок (защита), реле включения звукового сигнала и звуковой сигнал.
6. F6 — 7,5А — Лампа ближнего света левой фары.
7. F7 — 7,5А — Лампа ближнего света правой фары.
8. F8 — 10А — Монтажный блок, реле включения противоугонной сигнализации и звуковой сигнал противоугонной сигнализации.
9. F9 — Резервное гнездо.
10. F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов и лампы STOP-сигналов. Блок освещения салона и плафон освещения салона. Плафон освещения порога правой передней двери. Вспомогательный STOP-сигнал.
11. F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171, 2172). Блок управления подушек безопасности, контакт «25».
12. F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭМУР (ЭУР), контакт «1» колодки Х2. Выключатель лампы заднего хода. Блок управления системы парковки, контакт «11» и «14».
13. F13 — 15А — Прикуриватель.
14. F14 — 5А — Лампы габаритов (левый части). Комбинация приборов, индикатор включения света. Фонари освещения номерного знака и фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
15. F15 — 5А — Лампы габаритов (правой части). Плафон освещения вещевого ящика (бардачка).
16. F16 — 10А — Гидроагрегат системы ABS, контакт «18».
17. F17 — 10А — Противотуманная фара левая сторона.
18. F18 — 10А — Противотуманная фара правая сторона.
19. F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватель передних сидений.
20. F20 — 10А — Выключатель рециркуляции (индикатор включения). Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления климатической системой, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
21. F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16».  Часы и контроллер управления климатической установкой, контакт «14».
22. F22 — 20А — Моторедуктор очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла.
23. F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
24. F24-F30 — Резервное гнездо.
25. F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль управления стеклопакетами на водительской двери, контакт «6». Плафон освещения порога левой передней двери.
26. F32(F28) — 40А — Резерв на Приоре без ABS. На Приоре с ABS: блок ABS системы.

И аналогичная таблица в виде фото, которую можно при необходимости распечатать на принтере.

Ниже представлена схема распиновки центрального блока кузовной электроники.

Теперь собственно о предназначении реле на монтажном блоке. Ниже фото с обозначением реле.

Все эти реле имеют следующие предназначения:

Ниже представлена схема разводки монтажного блока для Приоры Люкс Плюс.

Это интересно! При замене предохранителей, покупайте изделия не только соответствующего номинала, но еще и от надежных производителей. Не рекомендуется покупать изделия китайского производства, которые не проходят тестирование. На Приору рекомендуется выбирать предохранители марки LittelFuse.

Блоки реле и предохранителей

У ВАЗ-2170 предусмотрено три блока реле и предохранителей:

• главный блок;
• монтажный блок;
• дополнительный монтажный блок.

У люксовых «Приор» с кондиционером, есть еще один дополнительный блок, в котором расположены реле и предохранители, отвечающие за работу климатической техники.

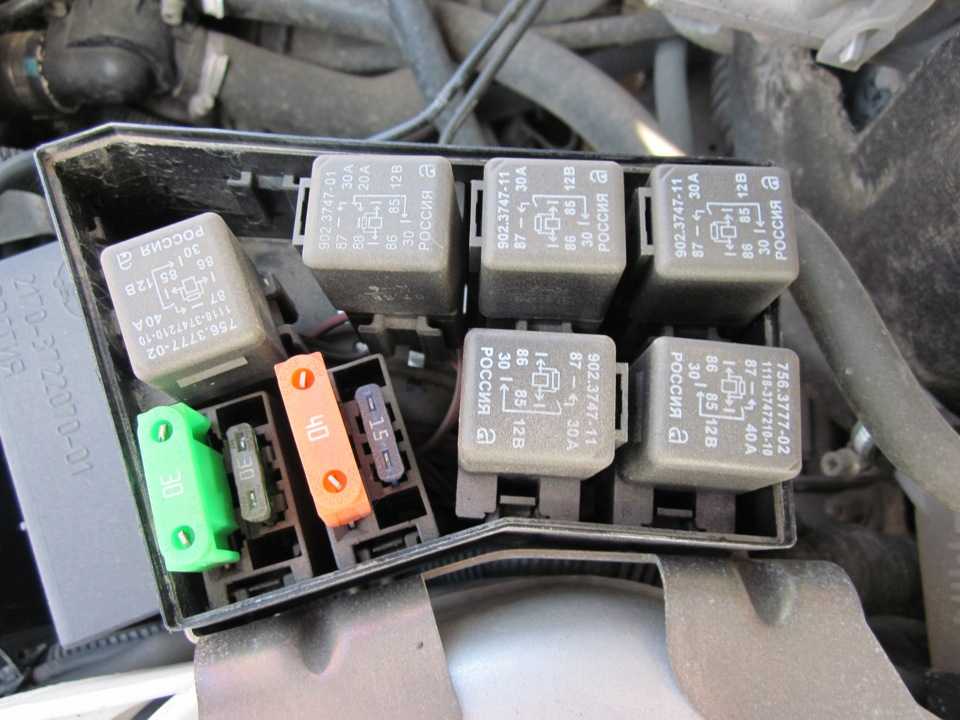

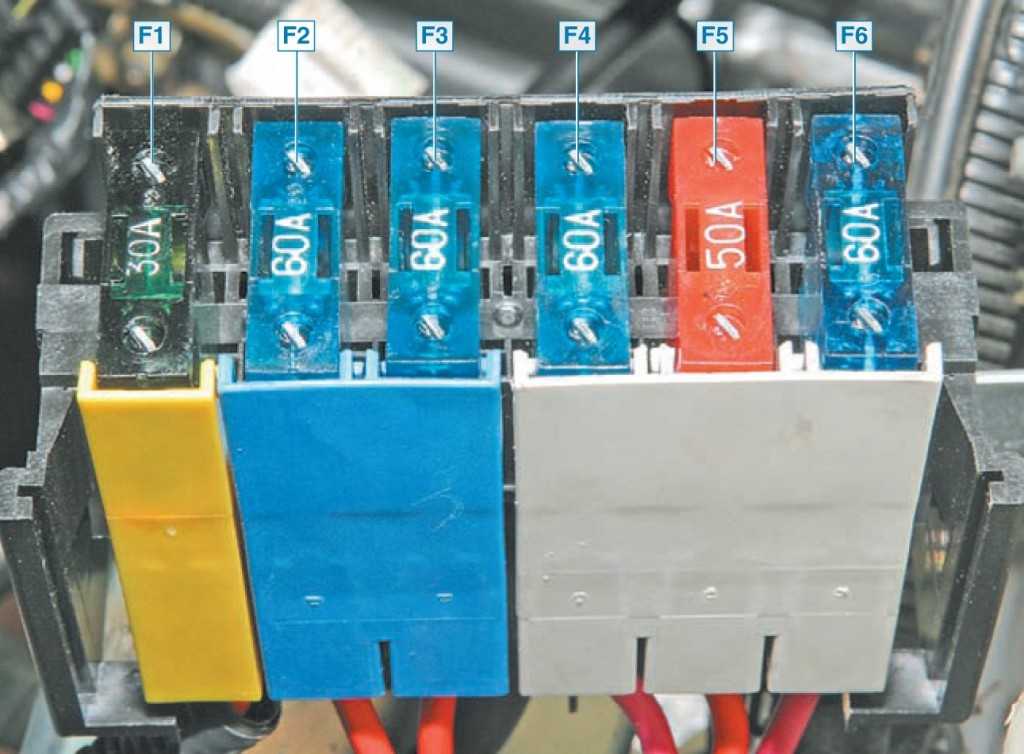

Главный блок силовых предохранителей

Главный блок находится в моторном отсеке автомобиля рядом с аккумулятором и расширительным бачком. Сверху он защищен снимающимся пластиковым кожухом. В главном блоке расположено всего шесть предохранителей, отвечающих за работу основных (силовых) электрических цепей автомобиля.

Обозначение предохранителя	Расчетная сила тока, А	Цвет корпуса	Электрическая цепь
F-1	30	Зеленый	Электронный контроллер двигателя
F-2	60	Синий	Реле выключателя системы зажигания, модуль управления стеклоподъемниками, обогреватель заднего стекла, вентилятор радиатора
F-3	60	Синий	Сигнал, блок включения зажигания, прикуриватель, аварийная сигнализация, блок стоп-сигнала, электроцепь вентилятора радиатора, освещение салона
F-4	60	Синий	Электрогенератор
F-5	50	Красный	Электроусилитель руля (ЭУР)
F-6	60	Синий	Цепь электрогенератора

Чтобы произвести замену предохранителей в главном блоке, нужно отключить «массу» на аккумуляторе, снять крышку и заменить неисправную деталь.Монтажный блок ВАЗ-2170

Реле и предохранители в салоне

Монтажный блок находится в салоне автомобиля под приборной панелью с левой ее стороны. Он защищен снимающейся пластиковой панелью, крепящейся к «торпеде» при помощи трех защелок. Чтоб снять панель необходимо провернуть на 900 каждую из этих защелок. После этого панель снимется полностью.

Расположение, количество, маркировка реле и предохранителей в монтажных блоках «Приоры» может отличаться в зависимости от типа комплектации автомобиля.Чтобы извлечь монтажный блок из посадочного места потребуется только отвертка с крестовой битой. Ней нужно отвернуть винт крепления блока, после чего, потянув его на себя, вывести его из зацепления с крепежными крючками.

Перед заменой реле и предохранителей необходимо отключить минусовую клемму от аккумулятора. Для снятия главного блока потребуется отсоединить все клеммы с проводами, подключенные к нему, предварительно пометив их расположение.

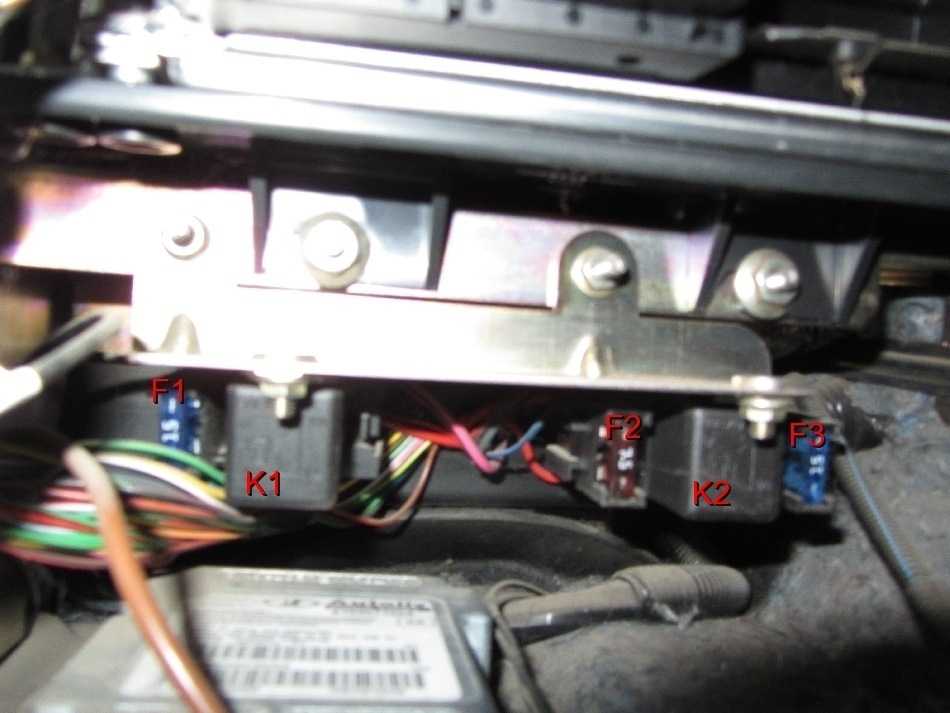

Дополнительный монтажный блок

Дополнительный монтажный блок ВАЗ-2170 находится за панелью правой обшивки тоннеля со стороны левой ноги переднего пассажира. Чтобы добраться до него, необходимо отвернуть винты крепления облицовки, и снять ее.

В дополнительном монтажном блоке расположены три предохранителя и два реле.

Обозначение	Расчетный ток, А	Назначение защиты
К-1	Реле зажигания (главное реле)
К-2	Реле топливного насоса
F-1	15	Электроцепи блокировки стартера и главного реле
F-2	7,5	Электроцепь контроллера двигателя
F-3	15	Топливный насос

Для замены предохранителей и реле в дополнительном блоке, извлекать его из посадочного места его нет необходимости. Чтобы снять реле, следует открутить ключом на «8» соответствующую гайку его крепления.Перед проведением работ по замене реле, предохранителей или всего блока, настоятельно рекомендуется отключить провод «массы» от аккумулятора, а также отсоединить колодку жгута проводов электронного контроллера двигателя от разъема дополнительного монтажного блока.

Блок управления и защиты климатических приборов

В «Приорах», оборудованных климатической техникой установлен еще один дополнительный монтажный блок. Он находится рядом с главным блоком, и крепится к «стакану» левой стойки. В зависимости от производителя климатической системы, реле и предохранители в нем могут иметь разное расположение и назначение.

Этот отрывок (второй) взят из статьи: https://ladaautos.ru/lada-priora/gde-naxoditsya-rele-benzonasosa-v-avtomobile-lada-priora.html

Точки подключения автосигнализации StarLine A93 CAN-LIN Ver. ПО M8 на Lada Priora 2015 с неактивной штаткой + реализация доводчика стекол

Замена топливного фильтра на приоре

За блоком реле и предохранителей: +12 (для релейного модуля) – красный толстый зажигание – синий/чёрный стартер – красный

Ручник (-) – синий/чёрный в жгуте к панели приборов (См. Рис. 6)

Масса (-) – чёрный толстый; разъём 4 блока электропакета (См. Рис. 1)

Разъём 1 блока электропакета (См. Рис. 1): +12В (питание блока сигнализации) – красный толстый провод штатной сирены – серый/белый толстый. Провод используется для подключения сирены, чтобы не тянуть провод сирены под капот. Штатную сирену (клаксон) следует удалить, на её место установить сирену из комплекта.

Разъём 2 блока электропакета (См. Рис. 1): Концевик капота (-) – белый/черный (Pin 15), см. Рис. 5 Аварийка (альтернативное управления от сигнализации) (-) – красный (Pin 5)

Разъём 3 блока электропакета (См. Рис. 1): Концевик багажника (-) – желтый (Pin 14), см. Рис. 5 Can-H – желтый/красный, см. Рис. 4 Can-L – серый, см. Рис. 4 Lin – синий/белый , см. Рис. 4

Т.к. штатка не активна, то можно отключить от блока электропакета концевики багажника и капота, или развязать диодами (См. Рис. 5).

Для реализации поднятия стекол при НЕ активной штатной сигнализации, необходимо при постановке в охрану включить зажигание на 1 сек так, что бы сигнализация этого не увидела. Для этого подключить сигнализацию по схеме ниже (См. Рис. 2) и запрограммировать гибкие каналы №2 и №8 (См. Рис. 3).

По CAN-LIN: – Контроль работы двигателя – Концевики дверей – Управление ЦЗ – Управление замком багажника – Комфорт (поднятие стекол)

По аналогу: – Ручник – Зажигание – Багажник – Капот – Повороты (альтернативное управление)

Вход тормоза (оранжевый/фиолетовый от сигнализации) на массу.

Установочные карты сигнализаций на Lada Priora

Блок управления электропакетом Приора 2170-3763040 (Блок комфорта) Комплектация автомобиля как иногда пишут, не имеет значения при установленном блоке с данным номером.

Контроллер электропакета — это устройство, предназначенное для установки на автомобили ВАЗ 2170 Приора. Оно управляет многими функциями автомобиля, например, такими как поворотники, стеклоподъёмники, подсветка панели приборов, габаритные огни, ближний свет, противотуманные фары, лампа заднего хода, плафон освещения салона, обогрев заднего стекла.

Установлен данный контроллер в центральной, нижней части торпеды над блоком ЭБУ. Для снятия необходимо снять нижние боковины торпеды. Накидным ключом 10 открутить две гайки.

Корпус блока управления электропакетом Приора 2170-3763040

Плата блока управления электропакетом Приора 2170-3763040

Расположение выводов блока управления электропакетом Приора 2170-3763040

Схема блока управления электропакетом Приора 2170-3763040

Назначение деталей на плате блока управления электропакетом Приора 2170-3763040

ПОС — плафон освещения салона ЗПТО — задние противотуманные огни БС — ближний свет ПТФ — противотуманные фары МДВ — модуль двери водителя ПУП — переключатель указателя поворотов ПАС — переключатель аварийной сигнализации ППД — передняя правая дверь ПЛД — передняя левая дверь ЗПД — задняя правая дверь ЗЛД — задняя левая дверь ПС — переключатель стеклоподъемника двери пассажира ПОБ — плафон освещения багажника ЗП — зеркало правое ЗЛ — зеркало левое ГО — габаритные огни УП — указатели поворотов

По данной ссылке можно посмотреть дополнительную информацию по указанному выше блоку и другим: www.chiptuner.ru/content/usp_norma Проблема с блоком управления электропакетом 2170-3763040 Приора:

Блок управления электропакетом Приора 2170-3763040 старый

После включения обогрева заднего стекла произошёл сбой в работе данного блока. Стал мигать ИММО, включилась аварийка — отключить не возможно. После отключения обогрева перестали функционировать поворотники и аварийка, зеркала, центральный замок перестал работать, как с ключа, так и с кнопок в салоне, погасла приборка, перестали работать стеклоподъёмники.

Установлен новый блок управления электропакетом 2170-3763040 Приора:

Блок управления электропакетом 2170-3763040 новый

Процедура снятия и установки блока элементарная. Переобучать ключ не нужно, всё работает. Единственно одно, но перестала работать двух уровневая система открытия дверей. Теперь одно нажатие — открываются две двери. или одно нажатие и торцевания только водительская дверь, второе нажатие и пассажирская не открывается… Странно.

Ремонт блока управления электропакетом 2170-3763040 Приора: В старом блоке ради эксперимента произведена замена двух микросхем VN5016AJTR-E драйвер питания (SSO-12)

Перепайка микросхем VN5016AJTR-E результатов не принесла.

Перепаяна микросхема: MCZ33972EW

Микросхема MCZ33972EW под замену.

Какие функции обеспечивает блок

Главное функциональное предназначение устройства – это контроль и управление электрикой в автомобиле.
Некоторые важные функции, за которые отвечает блок:

• противотуманные фары, ближний свет, габаритные огни;
• освещение в салоне автомобиля;
• указатели поворотов;
• система электрических стеклоподъемников;
• работа, регулировка и обогрев боковых зеркал;
• противоугонная система;
• сигнализация;
• блокировка дверей;
• освещение багажника;
• подсветка панели приборов.

Частичный, а тем более полный выход из строя блока, доставляет существенные неприятности для любого автовладельца. Наибольшие проблемы, приносит отказ блока комфорта в условиях плотного городского движения.

Замена лампы стоп-сигнала, заднего габаритного огня, поворота на Приоре

Чтобы извлечь одну из ламп, необходимо взять рукой за ее «патрон» и провернуть слегка против часовой стрелки. После чего лампа вынимается из основания фонаря.

Теперь точно так же берем за саму лампу, и провернув ее против часовой стрелки относительно патрона, извлекаем ее.

Замена лампы осуществляется в обратной последовательности. Стоит иметь ввиду, что при установке новых лампочек в задний фонарь Приоры, придерживаться необходимо того же правила, как и с передними фарами. То есть, голыми или грязными руками браться за стекло лампы нельзя, иначе это приведет к снижению ее срока службы.

После того, как все необходимые работы были выполнены, можно приступать к установке фонаря на свое место, закрутив все винты-фиксаторы, и закрыв специальный технологический карман на липучку. Цена каждой подобной лампы составляет не более 5 0рублей, а фот в случае замены фонаря — придется раскошелиться, так как купить его можно не дешевле 1400 рублей за стандартный заводской производства ДААЗ.

Как снять переднюю дверь на Приоре

Действуем по следующей схеме:

1. Размыкаем колодку проводов, идущих к стеклоподъемнику.
2. Отключаем соединение механизма блокировки замка.
3. В передней части дверцы есть резиновая гофра. Поддеваем ее плоской отверткой и вытаскиваем из пазов.
4. Теперь можно вынимать жгут проводов из дверей. Отводим их в сторону.
5. Переходим к механизму ограничителя открывания хода. В зависимости от года выпуска авто, она может крепиться болтами на 8 или 10 мм. Выбираем подходящую головку и ключом «трещоткой» отворачиваем их от стойки автомобиля.
6. Остались петли. Для этого насадкой на 13 мм отворачиваем болты. Крепление затянуто туго, поэтому понадобится мощный ключ или обычный вороток.

Совет!

Эту процедуру желательно выполнять с помощником, который будет придерживать дверцу по мере ослабления креплений.

1. Освободив петли дверь можно убирать от кузова.

После этого можно приступать к разборке внутренностей: замка, ручек, привода стеклоподъемника и т.д. если это необходимо.

Где находится реле бензонасоса Лада Приора

Неисправность одной из деталей электрооборудования системы, требует провести осмотр, а затем ремонт автомобиля Приора. Прежде всего, понадобится провести диагностику блока реле и предохранителей.

Автомобили Приора имеют свою особенность, которая заключается в том, что блок реле у них разделен на три части. Если вы ищете, где находится реле бензонасоса в машине Лада Приора, найти их можно в таких местах автомобиля:

• главный монтажный блок вы обнаружите слева возле ноги водителя. Чтобы открыть ящик, необходимо повернуть три фиксатора на 90 градусов;
• второй блок, расположенный под капотом, можно увидеть возле расширительного бачка;
• найти дополнительный блок можно слева со стороны пассажира.

В поисках предохранителя бензонасоса нужно заглянуть в дополнительный монтажный блок. Обычно его обозначают маркировкой F3 (15А) на схеме блока предохранителей и реле. Место расположения реле бензонасоса обозначают на схемах К2. Теперь вы без труда сможете самостоятельно найти расположение предохранителя.
