Как отрегулировать кулису на ВАЗ 2110 своими руками

Перед тем как отрегулировать кулису КПП необходимо выполнить ряд подготовительных работ:

1. Загоните авто на яму.
2. Затяните ручник и установите противооткатные упоры.

Способ №1 — регулировка кулисы по задней скорости.

1. Ослабьте хомут.
2. Включите заднюю скорость и расположите рычаг так как вы хотели бы его видеть в этом положении.
3. Затем затяните хомут и проверьте как работает кулиса, устраивает ли вас нынешнее положение рычага и работа кулисы.

Способ №2 — регулировка кулисы по первой скорости.

Этот метод используют, как правило, тогда, когда первый способ не дал результата.

1. Включите первую скорость.
2. Ослабьте хомут кулисы.
3. Проворачивайте привод кулисы против часовой стрелки до тех пор, пока рычаг КПП не начнет упираться в пластиковый стопор задней скорости.
4. Затяните хомут, и проверьте как все работает.

Способ №3 — регулировка кулисы на «нейтралке».

Если у вас отсутствует пластиковый фиксатор ограничитель, регулировка делается по нейтральной передаче.

Чтобы отрегулировать нейтральное положение рычага переключения передач, необходимо точно рассчитать глубину выноса кулисы вашей КПП на кардан автомобиля ВАЗ 2110. Иногда подобные манипуляции заканчиваются появлением раздражающего дребезга рычага.

Если регулировка кулисы ни к чему не привела и с переключением по-прежнему беда — замените кулису полностью или попросите помощи у специалистов.

Казалось бы, такой элемент, как кулиса, нельзя доработать или модернизировать, ведь здесь все предельно просто. Однако, тюнинг возможен и здесь, об этом и поговорим в этой статье, а в качестве примера у нас будет автомобиль ВАЗ-2110. Многие автовладельцы предпочитают менять штатную кулису, потому что у нее слишком длинный ход, вместо нее устанавливают короткоходную. Это хорошо, потому что улучшается четкость переключения и на это тратится меньше времени, но, вместе с тем, автолюбители почему-то забывают о том, что кулиса нуждается в регулировке.

Если регулировки нет, то в скором времени водитель почувствует трудности с переключением скоростей. Работу рекомендуется выполнять вместе с помощником, хотя, при желании, можно все сделать и в одиночку.

В данном случае владелец «десятки» заменил кулису, не стал ее регулировать и у него появились проблемы во время переключения задней и пятой скорости. Регулировку можно сделать по-разному, рассмотрим с вами несколько вариантов.

1. В первом случае регулировка производится по задней передаче. Переключаем коробку в режим заднего движения, после чего лезем под машину и затягиваем хомут. Все, работа закончена, проблема решена. Но что делать, если переключиться на заднюю скорость невозможно? Для этого у нас есть следующий способ.

2. Здесь кулиса «десятки» настраивается при включенной первой передаче. Переключаем ручку КПП на первую скорость, откручиваем болты крепления хомута кулисы, для этого придется лезть под машину. Далее привод нужно прокрутить против часовой стрелки. Крутим до тех пор, пока рычаг КПП не столкнется с пластмассовым фиксатором задней скорости. Теперь нужно лишь закрутить болты хомута и настройка на этом завершена.

Вы хотите настроить нейтральное положение коробки передач? Тогда придется рассчитать посадку кулисы на карданчик «десятки». Итак, мы узнали, что при замене кулисы нужно в обязательном порядке произвести ее регулировку, дабы в дальнейшем не возникло проблем с переключением скоростей. Мало того, мы научились делать своими руками, а это экономит нам деньги. Однако, если вы специалист и делали такую работу впервые в жизни, то идеально собрать механизм будет непросто.

Очень часто после самостоятельной модернизации в коробке передач появляются посторонние звуки. Некоторые не обращают на дребезг никакого внимания и заглушают его музыкой, но мы не из таких, так что нам необходимо устранить причину возникновения звука. Проблема решается достаточно просто, для этого нужно лишь купить пружину и поставить ее на кулису. Эта пружина будет удерживать коробку переключения передач и образование неприятного шума прекратится. Еще раз вернемся к регулировке и повторим, как это делать:

1. Устанавливаем КПП в нейтральное положение.

2. Шток выбора передач проворачиваем против часовой стрелки. Делаем это до тех пор, пока регулировочный штифт не попадет в отверстие штока.

3. Удаляем облицовку рычага коробки передач.

4. После фиксации ручки КПП и штока выбора передач, фиксируем регулировочный болт.

Ход рукоятки коробки передач настраивается индивидуально, делается это путем корректировки длины плеча кулисы.

Замена сальников коробки передач на Лада Приора

Замена сальников коробки передач на Лада Приора — это довольно сложный процесс, который нужно выполнять строго по всем пунктам нашего руководства. Производить замену можно самостоятельно, рекомендуем делать это в хорошо освещаемом гараже.

Для замены сальников внутренних шарниров равных угловых скоростей (ШРУСов) слейте масло из коробки передач.

Замена сальников коробки передач на Лада Приора своими руками.

1. Отсоедините приводы передних колес от коробки передач.

Не отсоединяйте одновременно оба привода, так как в этом случае в дифференциале могут сместиться шестерни полуосей и установить приводы без разборки коробки передач будет невозможно. При необходимости отсоединения обоих приводов после отсоединения одного из них вставьте на его место технологическую заглушку или старый корпус внутреннего шарнира. После этого отсоедините второй привод.

2. Извлеките с помощью отвертки сальник внутреннего шарнира из картера коробки.

3. Запрессуйте новый сальник с помощью подходящей оправки до упора рабочей кромкой внутрь коробки.

Маслосгонные насечки у сальников правого и левого внутренних шарниров направлены в разные стороны.

Для идентификации на сальники нанесены стрелки и номера деталей: на правом сальнике a (номер дет. 2110–2301034–01) стрелка направлена против часовой стрелки, на левом сальнике b (номер дет. 2110–2301035–01) – по часовой стрелке. Стрелки показывают направление вращения колес при движении автомобиля вперед.

4. Установите все снятые детали и узлы в порядке, обратном снятию.

Причиной замасливания дисков сцепления может быть течь сальника первичного вала коробки передач либо заднего сальника коленчатого вала. У моторного и трансмиссионного масел разный запах. Поэтому, имея определенный навык, можно по запаху определить, какой из сальников дефектный: сальник первичного вала или задний сальник коленчатого вала.

Есть еще один способ определения типа масла. Капните масло в воду, налитую в сосуд тонким слоем. Трансмиссионное масло растечется по всей поверхности воды в виде радужной пленки, а моторное останется в виде капли, похожей на зерно чечевицы.

Для замены сальника первичного вала необходимо снять коробку передач с автомобиля.

Вам потребуются: те же инструменты, что и для замены подшипника выключения сцепления, а также ключ «на 10», отвертка.

1. Снимите подшипник выключения сцепления.

2. Выверните три болта крепления направляющей втулки. Снимите направляющую втулку.

3. С помощью крючка из тонкой проволоки или отвертки выньте сальник. Запрессуйте новый сальник с помощью подходящей оправки. Рабочая кромка сальника должна быть направлена внутрь коробки передач.

4. Установите снятые детали в порядке, обратном снятию.

Сальник штока переключения передач можно заменить непосредственно на Лада Приора.

Вам потребуются: ключ «на 10», тонкое зубило, молоток, оправка для запрессовки сальника.

1. Снимите грязезащитный чехол с шарнира и сдвиньте его по штоку переключения передач.

2. Выверните болт крепления шарнира к штоку переключения передач.

3. Затем отсоедините тягу выбора передач вместе с шарниром от штока.

. Болт крепления шарнира к штоку отличается по длине и цвету от аналогичных болтов, применяемых в коробке передач для крепления вилок и рычага переключения передач. Этот болт кадмирован (покрытие золотистого цвета), остальные болты фосфатированы (покрытие темного цвета). Не заменяйте этот болт другими.

Болт с поврежденным конусным хвостовиком или резьбой замените.

Болт зафиксирован специальным клеем ТБ-1324. Перед вворачиванием болта очистите его от старого клея, обезжирьте резьбовую часть и нанесите новый клей. При отсутствии специального клея воспользуйтесь имеющимся в продаже анаэробным фиксатором резьбы.

4. Снимите грязезащитный чехол.

. Надорванный или потрескавшийся грязезащитный чехол замените.

5. Оперев зубило на буртик обоймы сальника штока, аккуратными ударами молотка выпрессуйте обойму из картера коробки передач.

6. Затем снимите ее со штока в сборе с сальником.

7. С помощью подходящей оправки (можно использовать головку из набора инструментов) выпрессуйте.

8. Теперь извлеките сальник из обоймы.

9. Запрессуйте новый сальник в обойму до упора рабочей кромкой внутрь коробки передач.

10. Смажьте рабочую кромку сальника трансмиссионным маслом и легкими ударами молотка запрессуйте обойму вместе с сальником в картер коробки передач до упора.

11. Установите все снятые детали и узлы в порядке, обратном снятию.

Замена сальников коробки передач на Лада Приора успешно завершена. Напомним, что предыдущая статья была про замену радиатора системы охлаждения на Лада Приора своими руками.

Тюнинг

Многие автовладельцы ВАЗ 2110, приобретя даже совершенно новую машину, стремятся изменить кулису. Это может сделать ее более удобной, но только в том случае, если все сделать аккуратно.

Дело в том, что короткоходная кулиса – это, по сути – самоделка, доработка. Если у вас короткоходная кулиса, то КПП меньше изнашивается, и в целом для передач это неплохо – они четче включаются.

Для того чтобы короткоходная кулиса заменила штатную, ее не обязательно полностью снимать.

Достаточно, чтобы шаровая опора была разобрана с внешней стороны. Необходимо разжать металлическое кольцо опоры и развести пластмассовые лапки, чтобы вышел шар.

Далее нужно отсоединить тягу от опоры и приварить к тяге небольшой кусок трубы, а также кусочек прочного листового металла. Не забудьте приподнять вверх шарнир, имеющий крючок, чтобы не допустить ошибочного включения передач.

Хотя короткоходная кулиса и требует большего усилия на включение, зато повышается плавность и четкость включения передач. Но, в принципе, выбирать, какая для него лучше – короткоходная или штатная – право каждого владельца ВАЗ 2110.

Ремонт ВАЗ 2110 (Лада) : Ремонт рычага переключения передач

1. Руководства по ремонту
2. Руководство по ремонту ВАЗ 2110 (Лада) 1996+ г.в.
3. Ремонт рычага переключения передач

3.2.12. Ремонт рычага переключения передач

Снимите верхнюю и нижнюю облицовки туннеля пола (см. подраздел 8.12).

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снизу автомобиля отверните две гайки крепления защитной пластины и снимите ее. Затем отверните два болта крепления обоймы шарнира рычага. 2. Выньте ось рычага, пластмассовые и дистанционную втулки (см. подраздел 3.2.11, пункты 1-5).
3. Снизу автомобиля, отведя вниз реактивную тягу, выньте рычаг переключения передач в сборе.
4. Снимите стопорное кольцо.
5. Выньте шаровой шарнир с рычагом из обоймы.
6. Выньте пружину из обоймы.
7. Раздвинув сферическую шайбу, снимите шаровую опору.
8. Снимите сферическую шайбу со сферического пальца рычага.
9. Замените сломанные или сильно изношенные сферическую шайбу и шаровую опору.
10. Замените сломанную или потерявшую упругость пружину.
11. Соберите и установите рычаг переключения передач в обратном порядке, предварительно смазав шаровой палец рычага и внутреннюю полость обоймы консистентной смазкой.
12

При установке шаровой опоры обратите внимание, чтобы выступы на ней вошли в пазы сферической шайбы, тем самым…

13. …зафиксировав обойму в шайбе

↓ Комментарии ↓

1. Общие данные
1.0 Общие данные
1.1. Технические характеристики автомобилей

2. Двигатель
2.0 Двигатель
2.1 Возможные неисправности двигателя.
2.2 Замена охлаждающей жидкости
2.3 Замена масла в двигателе и масляного фильтра
2.4. Установка поршня первого цилиндра в положение ВМТ такта сжатия
2.5 Замена ремня привода распределительного вала и натяжного ролика
2.6 Регулировка натяжения ремня привода распределительного вала
2.7 Снятие, дефектовка и установка маховика
2.8. Замена деталей уплотнения двигателя
2.9 Головка блока цилиндров
2.10 Притирка клапанов
2.11 Регулировка зазоров в приводе клапанов
2.12 Снятие и установка двигателя
2.13. Ремонт двигателя
2.14. Система смазки
2.15. Система охлаждения
2.16. Система выпуска отработавших газов
2.18. Особенности ремонта двигателя ВАЗ-2112

3. Трансмиссия
3.0 Трансмиссия
3.1. Сцепление
3.2. Коробка передач
3.3. Приводы передних колес

4. Ходовая часть
4.0 Ходовая часть
4.1. Проверка технического состояния деталей подвески на автомобиле
4.2. Задняя подвеска

5. Рулевое управление
5.0 Рулевое управление
5.1 Осмотр и проверка рулевого управления на автомобиле
5.2. Рулевая колонка
5.4. Рулевой механизм
5.5 Возможные неисправности рулевого управления.

6. Тормозная система
6.0 Тормозная система
6.1. Вакуумный усилитель
6.2. Главный тормозной цилиндр
6.3. Регулятор давления
6.4. Тормозные шланги и трубки
6.5 Прокачка тормозной системы
6.6 Замена тормозной жидкости
6.7. Тормозные механизмы передних колес
6.8. Тормозные механизмы задних колес
6.9. Стояночный тормоз
6.10 Возможные неисправности тормозной системы.

7. Электрооборудование
7.0 Электрооборудование
7.1. Монтажный блок
7.2. Генератор
7.3. Стартер
7.4. Выключатель (замок) зажигания
7.5. Проверка и замена свечей зажигания
7.6. Комплексная система управления двигателем (система впрыска топлива)
7.7. Бесконтактная система зажигания
7.8. Освещение, световая и звуковая сигнализация
7.9. Стеклоочиститель
7.10 Замена электродвигателя вентилятора радиатора системы охлаждения
7.11. Электродвигатель отопителя
7.12. Прикуриватель
7.13. Комбинация приборов
7.14 Проверка блока управления электромагнитным клапаном карбюратора
7.15 Возможные неисправности блока управления ЭПХХ.
7.16 Схема электрооборудования автомобиля ВАЗ-21102
7.17 Схема электрооборудования автомобиля с карбюраторным двигателем 2110
7.18 Схема управления двигателем 2111 (конт. М1.5.4)
7.19 Схема управления двигателем 2111 (конт. МР7.0)
7.20 Схема управления двигателями 2111 и 2112 (конт. М1.5.4N, «Январь-5.1»)

8. Кузов
8.0 Кузов
8.1 Возможные неисправности кузова.
8.2. Замена буферов
8.3 Снятие и установка облицовки радиатора
8.4 Снятие и установка локаря
8.5 Снятие и установка крыла
8.6. Капот
8.7 Снятие и установка обивок, облицовки и накладки рамы ветрового стекла
8.8. Крышка багажника
8.9. Боковые двери
8.10 Снятие и установка переднего сиденья
8.11 Снятие и установка верхней и нижней облицовки туннеля пола
8.12. Ремни безопасности
8.13. Зеркала заднего вида
8.14. Панель приборов
8.15. Отопитель
8.16 Антикоррозионные составы для обработки кузова
8.17. Особенности ремонта кузовов моделей 2111 и 2112
8.18. Уход за кузовом

9. Приложения
9.0 Приложения
9.1 Горючесмазочные материалы и эксплуатационные жидкости
9.2 Основные данные для регулировок и контроля
9.3 Заправочные объемы
9.4 Лампы, применяемые в автомобиле

Требуемые инструменты и материалы для замены

К любой операции по ремонту любимой машины нельзя подходить спонтанно, если, конечно, нет цели ей навредить. При замене шаровых нам понадобятся:

1. Ключи накидные на 18 и на 19;
2. Молоток;
3. Вороток;
4. Подпорка;
5. Домкрат;
6. Торцевая головка;
7. Монтировка;
8. Проникающая смазка (лучший вариант – WD-40);
9. Консистентная смазка (например, графитная);
10. Балонный ключ.

На тех машинах, где подвеска уже заржавела, детали заметно «подустали», поможет съемник шаровых опор. В магазине он стоит дорого, а самостоятельное его изготовление из хлама, скопившегося в гараже, может занять продолжительное время. Справиться с заменой можно без него, но это сложнее.

Замена подушки кулис собственными руками

• автомобиль ставим на эстакаду;
• заходим в салон;
• снимаем чехол и пластиковую ручку сверху;
• специальными плоскогубцами (утконосом) вынимаем стопорное кольцо;
• залезаем под автомобиль;
• подушку кулисы держат четыре гайки, которые нужно открутить.

После замены дефекты опоры кулисы в большинстве случаев не определяются.Сборка осуществляется строго в обратном последовательности: ставится опора, которая фиксируются гайками. Закрепить выше перечисленный теоретические аспекты замены подушки кулисы, необходимо с помощью фото и видео материалов. Инструкция,как выполнить замену своими руками, будет максимально эффективной, если иметь некоторое визуальное подкрепление. В большинстве случаев, цена вопроса невелика, но всё зависит непосредственно и от качества самой детали. Так же на нашем ресурсе Вы можете узнать о замене короткоходной кулисы.

Что делать

В зависимости от выявленной причины, нужно будет принять меры по ее устранению регулировкой исправных либо заменой вышедших из строя узлов. Для тросовой и кулисной конструкций МКПП нужно сделать описанные ниже шаги.

На кулисной КПП

Если рукоятка селектора болтается и люфтит в вертикальной плоскости, нужно проверить целостность седла шаровой опоры и пружины. Для этого:

1. Снять кожух.
2. Ключом на «13» отвернуть гайку, фиксирующую ось ручки выбора передач.
3. Фигурной битой с трещоткой вывернуть винт крепления оси.
4. Вытащить ось.
5. Выведя рычаг из вилочного шарнира тяги, вытащить втулки и проверить их на износ.
6. Снять с помощью круглогубцев или поддев шлицевой отверткой стопорное кольцо.
7. Вытащить шарнир в сборе с рычагом, затем пружину.
8. Разжать седло и снять со сферического наконечника пальца рычага шаровую опору.
9. Заменить изношенные детали и собрать в обратном порядке.

Ремонт КПП «Приоры»

Если дребезжит рычаг селектора передач КПП «Приоры» и при этом еще болтается в горизонтальной плоскости, проблема может быть в изношенной втулке, через которую он соединен с кулисой. В этом случае надо выполнить шаги 1-5 из списка выше.

Проблема может быть в разрегулированной кулисе или реактивной тяге и в худшем случае — в поломке пружины на оси перемещения рычага выбора задней и передней передач в механизме, расположенном внутри картера КПП. В последнем случае придется принимать неизбежное решение снимать коробку и менять механизм.

Если дело в разрегулировке тяги привода из-за износа шарнира, то необходима замена. Для этого необходимо:

1. Открутить хомут и 2 болта крепления кронштейна.
2. Вытащить шарнир из тяги, раскрутить гайку и на его место поставить новый, собрав в обратном порядке.
3. Вставить в тягу и закрепить болты кронштейна, затем затянуть хомут.

Если требуется регулировка кулисы, то ее производят, предварительно поставив (и удерживая) ручку селектора передач в положении «задняя скорость». Затем, ослабив хомут на месте стыковки со штоком переключения передач в коробке и слегка двигая рычаг, подбирают его оптимальное положение при включенной задней скорости. Затягивают хомут кулисы и проводят полный цикл переключений для проверки. Регулировку делают вдвоем.

На тросиковой КПП

Если дребезжит ручка КПП «Приоры» и причиной является износ или поломка шаровой опоры, ее заменяют на новую.

Ремонт рычага КПП на «Приоре»

Завод рекомендует замену тросов, причем новой парой. Это может быть накладно. Чаще всего изнашиваются гнезда, в которые помещаются сферические наконечники пальцев на маятниковых рычагах устройства выбора передач, закрепленного на коробке. Можно попытаться заменить только их с помощью ремкомплекта.

Дребезжание, возникающее на 3-й и 4-й передачах, может генерироваться неплотным прилеганием зацепления прижимающей тросики металлической скобы в отверстии кронштейна консоли, которая будет вибрировать, издавая сильный звук, похожий на звон.

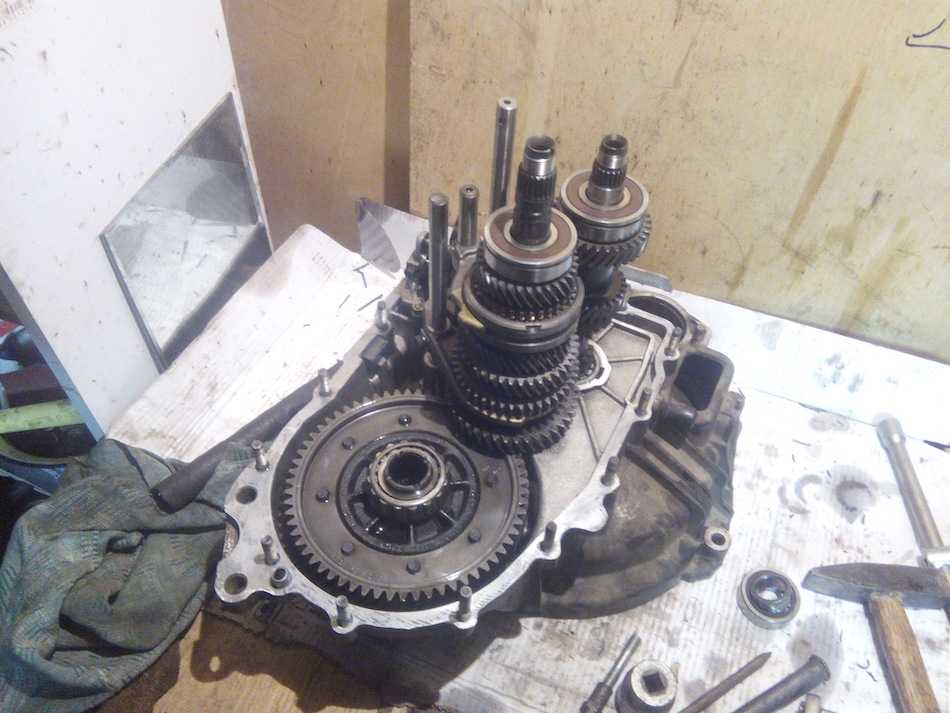

Коробка передач автомобиля Лада Приора ВАЗ 2170 — устройство, описание, особенности конструкции

    На автомобиле Лада Приора ВАЗ 2170 установлена пятиступенчатая коробка передач, объединенная с дифференциалом и главной передачей.     Первичный вал коробки передач 29 (рис. 6.4) выполнен в виде блока ведущих шестерен, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода. Вторичный вал коробки передач 25 — полый, со съемной ведущей шестерней 3 главной передачи. На вторичном валу расположены ведомые шестерни 16, 18, 19, 21, 23 и синхронизаторы 17, 20, 24 передач переднего хода. Передние подшипники 4, 31 валов — роликовые, задние 22, 28 — шариковые. Под передним подшипником вторичного вала расположен маслосборник 5, направляющий поток масла внутрь вторичного вала и далее под ведомые шестерни.     Дифференциал симметричный с шестернями 8 и двумя сателлитами 10 конической формы. Предварительный натяг в подшипниках дифференциала регулируется подбором толщины кольца 13. К фланцу коробки дифференциала крепится ведомая шестерня 12 главной передачи.

    Привод переключения передач состоит из рычага 15 (рис. 6.5) переключения передач, шаровой опоры 17, тяги 14, штока 5 выбора передач, механизмов выбора и переключения передач.

    Для того чтобы исключить самопроизвольное выключение передач вследствие осевого перемещения силового агрегата на своих опорах при движении автомобиля Лада Приора ВАЗ 2170, в привод управления коробкой передач введена реактивная тяга 18, один конец которой связан с силовым агрегатом, а к другому концу прикреплена обойма 16 шаровой опоры рычага 15 переключения передач.     На внутреннем конце штока 5 закреплен рычаг 1, который действует на трехплечий рычаг 2 механизма выбора передач. Этот механизм выполнен отдельным узлом и крепится к плоскости картера сцепления.     В корпусе 10 (рис. 6.6) механизма выбора передач крепятся две оси. На оси 3 установлены трехплечий рычаг выбора передач, две блокировочные скобы 7 и 12. Другая ось 2 проходит через отверстия блокировочных скоб, фиксируя их от проворачивания. Плечо рычага 1 выбора передач служит для включения передач переднего хода, плечо рычага 9 — для включения заднего хода, а на третье плечо действует рычаг штока выбора передач. На оси 6 установлена вилка 8 включения заднего хода.     Расположение коробки передач на автомобиле Лада Приора ВАЗ 2170 показано на рис. 6.7.

    В коробку передач заливается масло, уровень которого должен находиться между контрольными метками указателя уровня масла.

Рис. 6.6. Механизм выбора передач Лада Приора ВАЗ 2170: 1 — рычаг выбора передач (переднего хода); 2 — направляющая ось блокировочных скоб; 3 — ось рычага выбора передач; 4, 11 — пружины; 5 — стопорное кольцо; 6 — ось вилки заднего хода; 7, 12 — блокировочные скобы; 8 — вилка включения заднего хода; 9 — рычаг выбора передач (заднего хода); 10 — корпус механизма выбора передач

ПОЛЕЗНЫЙ СОВЕТ При заправке коробки передач старайтесь залить в нее чуть больше масла (примерно на 100 мл), чем рекомендовано заводом-изготовителем. Такая мера обеспечит лучшие условия работы подшипника шестерни V передачи, расположенного высоко в картере и смазываемого только разбрызгиванием.

Кулиса короткоходная на Приору PrioraPRO

Перед тем, как рассмотреть, как правильно установить короткоходную кулису на Приору своими руками давайте вспомним для чего это делается.

Суть короткоходной кулисы состоит в том, что она снижает ход рычага коробки передач (далее КПП) во время выключения или включения передач. Более того переключение передач в машине становится четче.

В отличие от заводского стандартного рычага, короткоходная кулиса обладает несколько другими углами изгиба. Благодаря улучшенной геометрии, процесс переключения передач приносит наслаждение любителям спортивной езды.

Как уже оговаривалось, установка короткоходной кулисы Приора приводит к тому, что рычаг переключения передач реагирует на ваше движение быстрее и отзывчивее, при этом непосредственно ход кулисы будет меньше.

Если вы поклонник спортивного стиля и желаете как можно скорее разгонять автомобиль, то и переключать передачи вам необходимо будет быстро. Опять-таки и здесь придется ко двору короткоходная кулиса.

Процесс установки

Разберем ход установки короткоходной кулисы Приора своими руками пошагово.

Для начала необходимо стянуть с рычага коробки набалдашник и чехол. Набалдашник на рычаге не закрепляется, поэтому достаточно приложить определенное усилие для того, чтобы его снять.

Ключом на «13» ослабляем хомут и отделяем тягу рычага КПП от кардана.

Для освобождения рычага, из механизма подпружинивания освобождаем шарик, необходимый для активации задней передачи с блокировкой. Для этого снимаем стопорное кольцо.

Категорически запрещено резко тянуть за рычаг вверх при попытке освободить его.

Не спеша, аккуратно снимаем стопорное кольцо.

Вынимаем пружинку и после этого рычаг со вставленным в пластиковую оправку шариком, а также стопорное кольцо.

Пластиковая оправка включает в себя две части: нижнюю, расположенную справа и верхнюю, расположенной слева цилиндрической формы. В верхней части присутствует разрез. Этот компонент и одевается на рычаг КПП. В нижней части находится шарик рычага. Верхняя часть обхватывает нижнюю часть таким образом, чтобы пазы совпадали.

Достаём рычаг и тягу из салона. Для удобства можно отделить рычаг от тяги, хотя это и вовсе не обязательно.

Используя ключ на «10» отвинчиваем левый болт на карданчике и стягиваем резиновый пыльник.

Карданчик от Приоры отличается по длине от карданчика калины. Необходимо укоротить шток от калины, в зависимости от его типа.

Вставляем кардан от калины. Негусто смазываем его литолом изнутри. При вкручивании болта не нужно его перетягивать.

Через салон вставляем тягу. Желательно делать это не в одиночку, а взять кого-то себе в помощники. Пусть один удерживает резинку в салоне, через которую проходит тяга, второй же постепенно протягивает тягу.

Далее собираем рычаг:

— Надеваем обратно тягу на шток карданчика.— Обратно снаряжаем механизм подпружинивания (также смазываем шарик литолом).— Выполняем центрирование рычага (закрепляем его в удобное положение).— Затягиваем на тяге хомут.

Вполне возможно рычаг сразу не отцентруется как надо. В таком случае выполняем пункты 3-4 повторно.

Обратите внимание, что если вначале собрать механизм подпружинивания, то из-за большей длины штока будет невозможно надеть тягу на карданчик (проблема решаема, если укоротить карданчик)

Не забываем надеть пыльник на карданчик

После выполнения вышеперечисленных действий мы сможем правильно установить на Приору короткоходную кулису.

Также необходимо будет отрегулировать механизм, блокирующий включение задней передачи. Из-за того что мы подгоняем кулису короткоходную Приоры под себя, может возникнуть следующая проблема. Механизм блокировки не совпадает с пластиной, за которую он цепляется. Проблему решаем путем снятия пластины, а также тщательной регулировки зацепления.

В итоге останется только надеть набалдашник и чехол на рычаг КПП. Имейте в виду, что после сборки рычаг КПП будет отклонен в правую сторону.

Преимущества короткоходной кулисы

После того как мы купили короткоходну кулису на Приору и вручную ее установили можно будет увидеть следующие улучшения:

— ход рычага становится в 3 раза короче, в результате чего значительно быстрее происходит переход с передачи на передачу. Можно ощутить себя как будто бы за рулем спортивной машины;

— к переключению необходимо привыкнуть, потому что сам рычаг стоит не в родном своем положении. Для втыкания передач теперь нужно прикладывать больше усилий;

пропадает раздражающий дребезг, который присущ карданчикам моделям лад от девяток до Приор на высоких оборотах.

Как снять рычаг КПП приора?

› Характеристики приоры и ее запчасти

Переключение передач автомобиля – стандартный процесс, который у каждого водителя доведен до автоматизма. Поэтому у этого процесса каждый шаг не должен быть подпорчен: передачи должны включаться с первого раза, а рычаг удобно лежать в руке. Во многом комфорт будет зависеть от рычага коробки переключения передач, за который водитель держится большую часть времени за рулем. Сама замена ручки кпп, не сложная, но нужно знать как это делать.

Механизм переключения скоростей на автомобиле Приора меняется не только из-за износа: она считается важным элементом салона. Поэтому ее можно заменить на что-то другое. Например, снять ручку кпп от приора 1 и поставить деталь от Приоры 2. Возможен любой тюнинг – вместо штатной детали, можно поставить любую. Ее можно поставить от новой машины, или же от любого другого автомобиля – современные возможности позволят сделать «переходник» для любого рычага.

Как снять ручку кпп на ваз 2110

Даже ярых сторонников российского автопрома не может не раздражать, когда болтается рычаг КПП на ВАЗ 2110, мало того – он еще и выдает неприятнейший дребезг. У кого нервы покрепче, мирится с ним, как с неизбежным «побочным эффектом», некоторые даже приловчились постоянно придерживать ручку переключения передач собственной рукой.

Однако так не может продолжаться вечно, тем более, если вибрация дойдет до того, что рычаг начнет промахиваться при включении передач, путая вторую с четвертой и третью с пятой. Но чтобы не доводить ситуацию до крайности, поговорим о том, что делать, чтобы избежать дребезга ручки КПП.

Определяем причину

Итак, во время набора скорости, или на холостых ваш рычаг коробки передач болтается, как в лихорадке, издавая раздражающий дребезг. Но других неисправностей, связанных с КПП не обнаружено. Из-за чего это может быть?

1. Инженерный просчет создателей ВАЗ 2110. Они просто забыли подумать о том, что металлическая втулка для соединения рычага с тягой во время движения «цепляет» край тяги, из-за чего и возникает дребезг;
2. Вы провели тюнинг рычага, поставив от Лады Калины. Такая замена принесла вам несколько положительных моментов, и один не слишком радующий. Когда машина в движении, возникает вибрация в карданчике от Калины, которая передает дребезг по тяге всего механизма. Многие, проведшие такой тюнинг, утверждают, что даже если рычаг снять вообще, все равно это не избавляет от дребезга;
3. Могла сломаться удерживающая пружина, или ее вообще не было. В таком случае дребезг – неизбежность;
4. Нередко ручка КПП ВАЗ 2110 дребезжит из-за износа подушек двигателя и КПП. Возможно также, что износились другие детали, отвечающие за устранение дребезга (гасящие вибрации).

Если же рычаг КПП болтается, и при этом возникают трудности различного характера при переключении передач, то небольшой тюнинг здесь не поможет, нужен ремонт и регулировка не только ручки, но и самой коробки.

Устраняем дребезжание

Кое-кто даже не догадывается, что устранить дребезг рычага КПП у ВАЗ 2110 – задача вполне посильная, и даже не требующая особых навыков. Конечно, немного повозиться придется, зато потом находиться в салоне машины станет значительно приятнее. Также помним: что помогает одному авто, может оказаться бесполезным для другого автомобиля. Поэтому – экспериментируем.

Самое простое решение — установка пружины, которая призвана держать рычаг коробки передач, не позволяя ему болтаться. Такой тюнинг имеет особо приятный момент — не нужно почти ничего разбирать! Многие перед установкой пружины обматывают ручку медицинским жгутом, чтобы фиксация была более плотной.

Установка шайб (из пластика или резины) на оси КПП. Понадобится пластиковая крышка для обычной стеклянной банки (можно и другой упругий пластик или плотная резина). Из нее, после небольшого разбора ручки (производится из салона), вырезается несколько шайб. Первая – по размеру втулки. Здесь же она, после смазки литолом, и закрепляется. Кроме того, в щели про краям механизма переключения передач вставляются с двух боков от втулки еще две шайбы. При этом, возможно, придется чуть подточить втулку.

Приобретаем ремкомплект кулисы. Причем – именно для ВАЗ 2110. Он обычно включает все те детали, которым чаще других нужна замена: втулки, шайбы, шаровую опору рычага КПП, накладку и пружину, удерживающую ручку в фиксированном положении, и не позволяющую ей болтаться. Вначале в салоне нужно поднять защитно-декоративный кожух. После чего, используя ремкомплект, следует замена изношенных частей новыми. Однако иногда это дает лишь малый эффект.

Сайт про суставы

Решил заняться лечением этой больной проблемы — дребезг рычага КПП Сначала думал разобрать и просто поменять ремкомплект кулисы, но не тут то было, ремкопмлекта на мою кулису нигде нет (машина 12 года). Каталожный номер втулок кулисы сфотал, может кому пригодится или кто заморочиется и все же где-то найдет этот ремкопмлект.

А такого типа кулису как у меня, на сколько я знаю, ставили на Приоры с середины 11 года. Тогда было принято решение, вырезать из-под канистры кругляшки и подставить их с обеих сторон к железным шайбам, то бишь увеличить толщину всей этой конструкции…Можно было сделать проще, просто сточить втулку, которая там стоит, на 1,5-2,0 мм где-то. Но данная затея мне не очень понравилась…

Вырезал кругляшки, вставил их в месте соприкосновения железной шайбы и пластмассовой втулки (оправки) самого рычага и все смазал там синей смазкой.

Все собрал, а собирал я все это дело раза в три дольше, чем разбирал и загнал машину в гараж, на яму, менять шарнир реактивной тяги КПП от LADA Sport

Основные неисправности кулисы

Все неисправности кулисы коробки передач «Лады Приоры» и способы их устранения:

Симптом	Неисправность	Модель КПП	Способ решения проблемы
Нечеткое включение передач	Изношены втулки	2170–2181	Заменить все втулки
Повреждена подушка	2170–2180	Заменить подушку
Растянуты тросы	2181	Заменить тросы
Ослаблена затяжка хомутов тяги	2170–2180	Отрегулировать, затем затянуть
Провалился рычаг	Порвалась подушка	2170–2180	Заменить подушку
Слишком большой ход рычага	Изношены втулки	2170–2181	Заменить все втулки
Растянуты тросы	2181	Заменить тросы
Ослаблена затяжка хомутов тяги	2170–2180	Отрегулировать, затем затянуть
Одна или несколько скоростей включаются не с первого раза	Деформированы вилки	2170–2181	Заменить вилки
Ослаблена затяжка хомутов тяги	2170–2180	Отрегулировать, затем затянуть
Растянуты тросы	2181	Заменить тросы

Основные неисправности кулисы КПП «Приоры» одинаковы для любых трансмиссий и обусловлены их конструкцией. Рычаг и жесткий привод изготовлены из стали, поэтому не ломаются. Остальные детали, всевозможные пластиковые втулки и тросы, фиксирующие тягу хомуты, нередко выходят из строя (их гайки имеют дурную привычку разбалтываться). Кроме того, на так называемых кулисных коробках, то есть КПП 2170–2180, нередко выходит из строя резинка (резиновая опора рычага), что тоже приводит к проблемам с включением требуемых скоростей.

Одним из редких дефектов является дребезг кулисы КПП «Приоры» 2014 года, хотя встречается и на автомобилях иных годов, но всегда с кулисной трансмиссией. Он вызван контактом между реактивной тягой и тягой переключения передач. Из-за работающего двигателя контакт получается вибрирующим, а столкновение деталей порождает звон. Чтобы устранить его, достаточно чуть-чуть отодвинуть обе тяги друг от друга.
