Разборка, дефектовка и сборка коробки передач ваз «ока» 1111 1988-2008

Этапы снятия КПП на ВАЗ-2109

Стоит учитывать, что коробка ВАЗ-2109 весит 27 кг и лучше заранее подготовить лебёдку для фиксации детали. Снятие коробки должно проводиться в хорошо освещённом помещении, так как некоторые элементы достаточно мелкие, а грязь, которая налипла на коробку в процессе эксплуатации, делает их практически невидимыми. Приступим к демонтажу КПП.

В первую очередь необходимо отсоединить минусовую клемму на аккумуляторе.

Масло потом лучше повторно не заливать, так как частицы металла и загрязнённая жидкость могут повредить новую деталь. Даже если смазка была залита за несколько сотен километров до замены детали, не стоит экономить и использовать старое масло.

После этого приступаем к следующим этапам:

1. Снятие брызговика и защиты картера при его наличии.
2. Демонтаж гаек приводов и колёс. Лучше снять все 4 колеса, но если нет уверенности в надёжном положении авто, то 2 колеса можно оставить. Также необходимо поднять двигатель и надёжно зафиксировать его при помощи подставок из дерева, камня либо металла.
3. Нужно снять трос сцепления и спидометра.
4. На следующем этапе лучше заняться съёмом стартера. Стартер предпочтительней демонтировать полностью, так как снятие только проводов сделает установку детали более тяжёлой. Стартер можно закрепить на идущих рядом проводах, благодаря чему деталь не потеряется и будет надёжно зафиксирована.
5. Снятие провода массы.
6. Откручиваются болты, которые крепят шаровые к кулаку.
7. С автомобиля необходимо снять продольную растяжку с левой стороны.

Для того, чтобы выдернуть приводы из КПП, понадобится помощь второго человека. Помощнику необходимо натянуть внутреннюю гранату при помощи монтировки, а первый человек в это время должен резко дёрнуть за колесо. Такой способ позволяет сэкономить время на снятии приводов. Так как после снятия приводов в коробке может произойти проворот дифференциала, то на место демонтированной детали лучше вставить старую гранату либо чопик.

1. Нужно открутить центральные гайки приводов и демонтировать их.
2. На следующем этапе потребуется снятие разъёма для датчика заднего хода.
3. От КПП откручивается защита маховика.
4. Запомнив местоположение кулисы переключающего рычага, нужно снять её.

Необходимо открутить болты, которыми крепится коробка передач ВАЗ-2109 к двигателю. Мотор обязательно должен быть надёжно зафиксирован, так как при снятии КПП ослабляется и его крепление.

После, придерживая МКПП, нужно вручную снять подушки, опоры и крепления.

На следующем этапе нужно вдвоём с помощником аккуратно отвести коробку от движка. Это делается для того, чтобы первичный вал отсоединился, а его лепестки не деформировались. После того, как коробка отсоединена от всего, её необходимо достать из-под капота. На этом демонтаж детали завершён.

В среднем демонтаж коробки происходит за 20 минут. Даже если человек делает это впервые, весь процесс займёт не более получаса

Важно, чтобы под рукой были нужные ключи и помощник, который способен оказать физическую помощь. При полной замене детали можно не беспокоиться о сохранении рабочего состояния КПП и не переживать о случайном падении прибора после съёма

Если деталь подлежит переборке и переустановке, то рекомендуется подстелить под МКПП чистую ветошь.

Синхронизатор

Синхронизатор обеспечивает безударное включение передачи. Он состоит из ступицы 12, муфты 28, сухарей 29. пружин и двух блокирующих колец 26. Ступица синхронизатора посажена на шпицы вторичного вала и зажата: у синхронизатора III и IV передач между втулками игольчатых подшипников, у синхронизатора I и II передач — между втулкой игольчатого подшипника и буртиком вторичного вала.

Читать дальше: Фильтр масляный geely mk cross

В ступице выполнено шесть пазов, в трех из которых просверлены гнезда под пружины фиксаторов. В этих пазах расположены сухари 29 с шариками фиксаторов. По наружному диаметру ступицы 12 нарезаны шлицы, вдоль которых может перемещаться скользящая муфта 28 синхронизатора. Она внутри имеет гнезда под шарики фиксаторов, а снаружи — кольцевой паз для вилки 27 переключения передач.

По обеим сторонам муфты расположены бронзовые блокирующие кольца 26, имеющие по шесть выступов, которые заходят в пазы ступицы. При этом три коротких выступа заходят в пазы, в которых расположены фиксаторы, а более длинные и широкие — в другие пазы. Эти выступы установлены в пазах с боковым зазором, равным половине толщины зуба муфты (ступицы). При выборе этого зазора ограничивается угол поворота блокирующего кольца относительно ступицы. При таком соединении ступица вращается совместно с блокирующими кольцами. Конусной частью блокирующие кольца расположены на конических поясках зубчатых колес вторичного вала. При включении передачи эти конические поверхности контактируют. Для увеличения сил трения на поверхностях контакта колец нарезана резьба и выполнены продольные канавки. Вследствие этого происходит разрыв масляной пленки в месте контакта и увеличение фрикционных свойств конических поверхностей. Блокирующее кольцо имеет зубчатый венец, зубья которого скошены под определенным углом. С зубчатым венцом блокирующего кольца соединяется скользящая муфта при включении передачи.

Скользящая муфта 28 имеет внутренний венец, которым она располагается на зубьях ступицы. Торцы зубьев муфты скошены под тем же углом, что и зубья блокирующих колец и венцов синхронизатора. Для предотвращения самовыключения передач под нагрузкой зубья венца синхронизатора шестерни выполнены конусными, а зубья скользящей муфты имеют поднутрения.

Ремонт рычага переключения передач ВАЗ «ОКА» 1111 1988-2008

1. Руководства по ремонту
2. ВАЗ «ОКА» 1111 1988-2008
3. Ремонт рычага переключения передач

Рычаг переключения передач должен свободно, без заеданий поворачиваться в шаровом шарнире. В противном случае проверьте и при необходимости замените шаровую опору и сферическую шайбу. Если после утапливания вниз до упора рычаг полностью не возвращается в исходное положение, проверьте и при необходимости замените пружину. Вам потребуются: ключ «на 13», отвертка, молоток.

1. Изнутри салона отсоедините рычаг переключения передач от кронштейна, вынув ось рычага (см. «Замена втулок оси рычага переключения передач»).

2. Снизу автомобиля отсоедините реактивную тягу от коробки передач (см. «Снятие и установка коробки передач»).

3. Отверните две гайки крепления кронштейна реактивной тяги к кузову.

ПРИМЕЧАНИЕ Обратите внимание: под каждой гайкой установлена пружинная шайба

4. Снимите рычаг в сборе с реактивной тягой.

5. Отогните три стопорных усика.

6. Выньте рычаг из обоймы шарнира.

7. Выньте шаровую опору из обоймы.

8. Выньте пружину из обоймы.

9. Разжав опорную шайбу, снимите ее с рычага.

10. Снимите опорное кольцо с рычага.

11. Замените сломанные или сильно изношенные опорную шайбу и шаровую опору.

12. Замените сломанную или потерявшую упругость пружину.

13. Попробуйте отжать отверткой резиновую вставку обоймы. Если резина отходит от металлических частей, замените обойму.

14. Для замены обоймы отверните две гайки крепления реактивной тяги к обойме шаровой опоры рычага.

ПРИМЕЧАНИЕ Обратите внимание, под каждой гайкой установлена пружинная шайба

15. Соберите рычаг переключения передач в порядке, обратном разборке, смазав при этом шаровую опору и шаровой палец рычага консистентной смазкой.

ПРИМЕЧАНИЕ При установке опорной шайбы обратите внимание, что ее плоская часть должна быть обращена к шаровой опоре

16. Установите рычаг в порядке, обратном снятию. При этом наклонная часть рычага должна быть обращена в сторону задней части автомобиля.

↓ Комментарии ↓

ВАЗ-1111-11113 ОКА

Раздел 1.УСТРОЙСТВО АВТОМОБИЛЯ

Общие сведения об автомобилях Паспортные данные автомобиля

Раздел 2.ДВИГАТЕЛЬ

Возможные неисправности двигателя, их причины и способы устранения Полезные советы Замена охлаждающей жидкости Замена масла в двигателе и масляного фильтра Очистка системы вентиляции картера Установка поршня первого цилиндра в положение ВМТ такта сжатия Регулировка натяжения ремня привода распределительного вала Замена натяжного ролика Замена ремня привода распределительного вала Снятие, установка и дефектовка маховика Замена деталей уплотнения двигателя Головка блока цилиндров Регулировка зазоров в приводе клапанов Снятие и установка двигателя Ремонт двигателя Система смазки Система охлаждения Система выпуска отработавших газов Система питания

Раздел 3.ТРАНСМИССИЯ

Сцепление Коробка передач Приводы передних колес

Раздел 4.ХОДОВАЯ ЧАСТЬ

Передняя подвеска Задняя подвеска

Раздел 5.РУЛЕВОЕ УПРАВЛЕНИЕ

Осмотр и проверка рулевого управления на автомобиле Рулевая колонка Рулевой механизм Рулевая трапеция

Раздел 6.ТОРМОЗНАЯ СИСТЕМА

Проверка и регулировка тормозной системы Замена тормозной жидкости Прокачка гидропривода тормозной системы Главный тормозной цилиндр Вакуумный усилитель тормозов Регулятор давления Замена шлангов и трубопроводов гидропривода тормозов Тормозные механизмы передних колес Тормозные механизмы задних колес Стояночный тормоз

Раздел 7.ЭЛЕКТРООБОРУДОВАНИЕ

Предохранители и реле Генератор Стартер Система зажигания Освещение,световая и звуковая сигнализация Стеклоочистители и омыватели Вентилятор системы охлаждения двигателя Комбинация приборов Выключатели и переключатели

Раздел 8.КУЗОВ

Возможные неисправности кузова, их причины и способы устранения Замена буферов Капот Боковая дверь Задняя дверь Зеркала заднего вида Сиденья Отопитель Уход за кузовом

Приложения

Приложение 1. Моменты затяжки резьбовых соединений Приложение 2. Горюче-смазочные материалы и эксплуатационные жидкости Приложение 3. Основные данные для регулировок и контроля Приложение 4. Заправочные объемы, л Приложение 5. Сальники Приложение 6. Схема расположения подшипников качения Приложение 7. Схема электрооборудования автомобиля: 1 — боковой повторитель указателя поворота; 2 — передний указатель поворота; 3 — фара; 4 — электродвигатель вентилятора системы охлаждения; 5 — звуковой сигнал; 6 — датчик включения электродвигателя ве

Необходимость ремонта трансмиссии

Что требуется из инструментов, когда производится съемка КПП на Оке?

Чтобы начать ремонтно-восстановительные работы, требуется снять скоростную коробку. Однако перед этим рекомендуется слить масло. При разборке КПП нужно открутить заднюю крышку картера, стопорные кольца, пробки фиксаторов. Следующий этап – это осуществление разъединения картера КПП с картером сцепления. Специально для этого можно использовать отвертку. Болт крепления вилки переключения передач необходимо открутить. Изымается вместе с вилкой шток. Далее нужно изъять блокировочный штифт, после чего демонтировать валы, извлечь плунжеры, дифференциал. Съемке подлежит магнит, который присутствует в картере сцепления. В завершении снимается механизм выбора передач.

На Оке присутствует специальный механизм выбора передач, который включает:

• корпус;
• вилку включения передачи заднего хода;
• пружины;
• рычаг.

Для того, чтобы осуществить ремонт данного механизма, необходимо демонтировать скоростную коробку. Далее во время разборки КПП, изымается само устройство

При переборке механизма выбора передач следует обращать внимание на пружины, их здесь две (верхняя и нижняя). Одна из них оцинкована, а другая нет

Не оцинкованная пружина является верхней. Кроме того, они отличаются по упругости.

Появление скрежета можно устранить путем регулировки сцепления. Причин того, почему возникает шум несколько. Одна из них – трансмиссионное масло потеряло свои рабочие свойства. Также низкий уровень горючего может являться причиной того, что отмечаются посторонние шумы.

При появлении самопроизвольного выключения передачи водитель машины должен проверить состояние картера сцепления. Однако причин того, что внезапно выключаются передач много, начиная от наличия изношенных втулок, заканчивая деформацией вилки рычага.

При проектировании ВАЗ «Ока» модификаций 1111 и 11113 конструкторы задействовали множество проверенных на иных моделях ВАЗ решений. Касается это практически всех узлов и механизмов авто, включая трансмиссию.

КПП «Ока» конструкторы «содрали» с ВАЗ-2108 – одного из основных «доноров» для малолитражки. Конструкторы, по сути, взяли коробку от «Восьмерки» и адаптировали ее под двигатель «Ока». Поэтому КПП ВАЗ-2108 и «Ока» по общей конструкции практически идентичны, основная разница сводиться к размерам, определенным конструктивным особенностям и рабочим параметрам.

Основные параметры

КПП ВАЗ «Ока» 1111 и 11113 – двухвальная, с 4-ю ступенями, объединена с главной передачей и дифференциалом. Все передачи для движения вперед – синхронизированы. Передача вращения на передние ведущие колеса от коробки осуществляется посредством двух приводных валов с шарнирами равных угловых скоростей. Вес узла составляется всего 24,5 кг.

Из-за поперечного расположения силовой установки управление коробкой осуществляется дистанционно.

Обе модификации малолитражки получили идентичные по конструкции коробки, поэтому передаточные соотношения передач одинаковы, разница между КПП «Ока» 1111 и 1113 только в показателях главной передачи:

Передаточные соотношения «Ока» 1111 и 11113
передача	1111	11113
1-я	3,7
2-я	2,06
3-я	1,27
4-я	0,9
задняя	3,67
главная	4,54	4,1

Конструкция КПП достаточно хорошо проработана, что обеспечивает вполне приемлемые ходовые показатели «Ока».

ВАЗ 11113

Автомобили ВАЗ-1111 Ока и их модификации – переднемоторные, с поперечным расположением двигателя, переднеприводные четырехместные.

Кузов – двухобъемный, несущей конструкции, цельнометаллический, сварной.

Двигатели – двухцилиндровые, рядные, четырехтактные, карбюраторные, объемом 0,65 л (в настоящее время не выпускаются) и 0,75 л. мощностью по ГОСТ 14846-81 (нетто) от 25,9 до 33,0 л.с. Двигатели модели ВАЗ-1110 были выпущены небольшой партией. Автомобилили выпускались Камским (КамАЗ) и Серпуховским (СеАЗ) автозаводами.

Модель и номер автомобиля, модель двигателя и номер для запасных частей указаны в заводской табличке, закрепленной на верхней поперечине рамки радиатора.

Идентификационные номера автомобиля и двигателя

• Идентификационный номер (VIN) автомобиля выбит под решеткой воздухо-притока рядом со стеклоочистителем.
• Идентификационный номер (VIN) автомобиля также выбит на поперечине пола багажного отсека.
• Данные об автомобиле приведены в табличке, закрепленной на верхней поперечине моторного отсека.
• Номер двигателя выбит на блоке цилиндров спереди в зоне второго цилиндра.

Пример обозначения данных об автомобиле

• XTJ – код завода-изготовителя;
• 11113- модель автомобиля;
• А – модельный год выпуска автомобиля;
• 0059574 – номер кузова.

Технические характеристики автомобилей ВАЗ-1111 Ока

Трансмиссия.

Сцепление – однодисковое, с диафрагменной пружиной, привод выключения сцепления – тросовый, с без зазорной установкой подшипника выключения сцепления. Коробка передач – 4-ступ., с синхронизаторами на передачах переднего хода. Передат. числа: I – 3,7, II – 2,06, III – 1,27, IV – 0,90, ЗХ – 3,67. Главная передача – цилиндрическая, косозубая, передат. число – 4.54. Привод колес осуществляется валами с шарнирами равных угловых скоростей.

Заправочные объемы и рекомендуемые эксплуатационные материалы.

Топливный бак – 30 л, бензин АИ-93. Система охлаждения – 4.8 л. тосол А-40;

Система смазки двигателя – 2,5 л. Применяемые масла: М-6/10Г, при температурах от плюс 20 до минус 25 грС; М-6/12Г, при температурах от плюс 45 до минус 20 грС; М-5/10Г, при температурах от плюс 30 до минус 30 грС;

Картер коробки передач – 1,8 л, см. масла для двигателя;

Система гидропривода тормозов- 0,55 л, жидкости «Нева», «Томь», «Роса»; Гидравлические стойки передней подвески 2×0.27 л, МГП-10; Задние амортизаторы 2×0,143 л. МГП-10; Бачок омывателя ветрового стекла – 2,0 л, жидкость НИИСС-4 и смеси с водой.

Источник статьи: http://nadouchest.ru/peredatochnoe-chislo-kpp-oka-1111/

Порядок сборки коробки передач автомобиля Ока.

Картер коробки передач. Подготавливаю для запрессовки сальника первичного вала. Кстати сказать — запорол два сальника. Разобравшись понял — проблема была в заусенце на посадочном месте. Так что лучьше перед установкой сальников проверить то место где они будут стоять.

На блоке всё готово. Сцепление стоит. Как оправка подойдёт цилиндрик диаметром 15 мм.

Запресованный сальник первичного вала коробки передач. Предварительно перед установкой сальник сбоку покрывал тонким слоем герметика.

То же с сальниками полуосей. Но тут главное не перепутать правый с левым. Это правый.

А это левый. Только изнутри.

Подшипники запресовываются просто. Главное не перекосить. И не забыть под подшипник вторичного вала подложить пластмассовый грибочек — маслосборник.

Шток выбора передачь и рычаг штока. Главное — обезжирив резьбу проклеить её специальным анаэробным клеем — фиксатором.

Примеряю собранный механизм выбора и переключения передач

Да. Главное не забыть про сальник штока выбора передач. Кстати туда и правда влезает несколько сальников. Вниз я поставил новый а на верх аккуратно вынутый старый.

Хвост штока выбора передач

Это предварительно отрегулированная ведомая шестерня главной пары с дифференциалом и новыми подшипниками. Ставлю её на место.

Установил шестерню с дифференциалом.

Два вала — первичный и вторичный. Вторичный с шестернями и синхронизаторами. Все уже с напресованными подшипниками (внутренние только наружные обоймы) и закрученными задними гайками.

Да. Чуть не забыл. Нужно сальники смазать пластичной смазкой. Какой — указано в книжке по ремонту. Так что надо почитать.

Ставлю валы. Валы ставяться вместе — парой. Иначе никак. Но это не сложно.

Дошло дело до механизма выбора передач. Открываю баночку и достаю сухарики — блокираторы. Смое главное — не потерять!

Вот в эти дырочки вставляются толстые блокираторы. Они предохраняют от случайного параллельного перемещения штоков. Один шток перемещаясь блокирует два других.

Один сухарик уже на месте. Вставлять лучше пинцетиком. Но можно изловчиться и чистой отвёрткой.

Ещё разок крупным планом то место куда это всё вставляется.

А этот сухарик вставляется в отверстие штока 3-4 передач (тот что по серединке).

Сухарики и штоки вставлены на место.

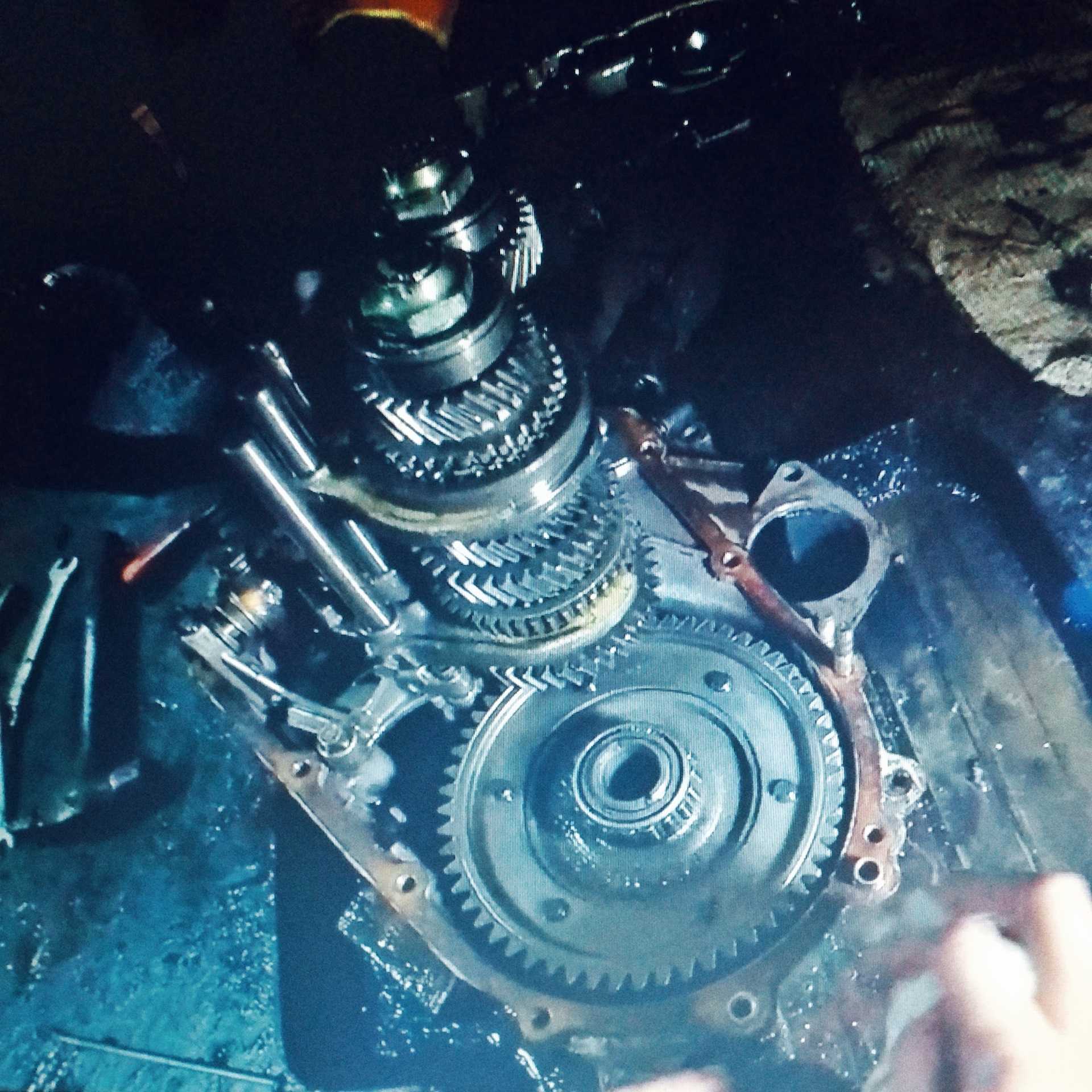

Вставляю механизм выбора и переключения передач в сборе со штоками и паралельно с шестернёй заднего хода (иначе она потом не влезет).

Вот так это выглядит сбоку.

Потом конечно же штоки можно будет вынимать. Что я и делал, устанавливая вилки на штоки. Ставлю вилку 3-4 передач.

Вилка 3-4 стоит. Ставлю вилку 1-2.

Вилочки стоят.

А это анаэробный клей — фиксатор резбы. Я мазал соединение штока выбора передач с рычагом выбора передач и болты — фиксаторы вилок на штоках.

Да. Перед тем как закрепить вилки на штоках нужно не забыть закрепить механизм выбора так как больше снимать я его не собираюсь

АХТУНГ! Обращаю внимание на правильное положение вилки 3-4 передач. Не забыть бы вычещеный магнитик для сбора опилок! Опилки появляются в процессе работы коробки

И чтобы не засорять масло они собираются на этот магнит

Не забыть бы вычещеный магнитик для сбора опилок! Опилки появляются в процессе работы коробки. И чтобы не засорять масло они собираются на этот магнит.

Настало время соединять корпус коробки. Приготовился мазать герметиком. Столика подходящего не было и я извернулся вот так вот. Поставив верх корпуса наоборот на подшипники валов.

После акуратно намазал герметиком сторону и стал ждать, давая герметику немного схватиться.

Герметик на фланце половинки корпуса.

Пока сохнет герметик я счёл НЕ ЛИШНИМ по книге проверить, правильно ли я всё собрал и что я мог забыть.

Особенно это хорошо видно на общем чертеже.

И так! Половинки споловинены. Все валы и штоки вошли в свои дырки. Я потихонечку протягивал болты, следя чтобы герметик схватился по стыку ровно. Да! Забыл отметить — гайки подшипников на валах нужно закернить в пазы. Да, и не забыть про стопорные разрезные кольца подшипников.

Теперь, когда картер коробки собран, можно заправить фиксаторы штоков. Это шарик, пружинка и заглушка с медным уплотняющим кольцом. Заглушки я фиксировал на клей.

Теперь пришла пора промазать герметиком заднюю крышку и надеть её. Технология та же. Выжидаем пока герметик немного схватится. Ставлю. Слежу чтобы герметик равномерно распределился. Жду пока герметик схватится сильнее. И после равномерно протягиваю шесть гаек.

Ставлю направляющую выжимного, вилку и выжимной, смазывая по ходу смазкой.

Ставлю кулису и гофрой.

И устанавливаю коробку. К слову скажу что без полуосей и без ГБЦ коробка ставится сверху удобнее чем снизу. Что ещё раз доказывает что Оку удобнее ремонтировать комплексно!

Вот и всё. Теперь не много осталось.

Источник

Ваз 2101 — регулировка клапанов

При обслуживании двигателей классических Жигулей, возникает ряд работ, пренебрегать которыми просто преступно по отношению к мотору. Проверка теплового зазора клапанов и при необходимости его регулировка — как раз тот случай

ВАЗ 2101, как самый яркий представитель классики, неприхотливый в обслуживании и достаточно выносливый автомобиль, однако и ему необходимо уделять внимание

Значение теплового зазора клапанов

Тепловой зазор клапанов в газораспределительном механизме необходим для того, чтобы компенсировать тепловое расширение деталей головки блока цилиндров и самого корпуса головки блока. Если не отрегулировать или не проверить зазор вовремя, весь газораспределительный механизм будет работать некорректно, что повлечет за собой значительную потерю мощности, неоправданно высокий расход горючего и нестабильность работы двигателя в любых режимах.

Завод рекомендует проверять тепловой зазор не реже, чем каждые 15-20 тысяч км, хотя многие сокращают этот интервал, зная о качестве масел и запасных частей.

Как бы там ни было, а проверять зазор нужно не только ориентируясь на межсервисный пробег, но и на поведение двигателя.

О нарушении теплового зазора может говорить характерный стук в газораспределительном механизме, а также те проявления, которые уже были названы.

Ваз 2101 на газу и тонкости регулировки

Фазы газораспределения в двигателе ВАЗ 2101 регулировка клапанов которого стоит на повестке дня сегодня, рассчитаны таким образом, что они обеспечивают не только оптимальное заполнение камеры сгорания топливо-воздушной смесью, но и содействуют продувке камеры сгорания в конце рабочего такта. Это дает возможность двигателю работать с полной отдачей и оптимальным расходом бензина или газа.

Кстати, ВАЗ 2101 на газу также требует регулировки теплового зазора, но при этом должен быть учтен припуск в 0,05 мм. Этого требует более высокое октановое число газовой смеси по сравнению с бензином и несколько другие условия работы газораспределительного механизма под воздействием более высокой температуры.

Проверка теплового зазора

Для начала проверим тепловой зазор и сделаем это после 15 тысяч пробега, независимо от того, проявляется нарушение номинального значения, или нет. Для этого будет необходим минимальный набор инструментов и эта таблица, которая указывает порядок регулировки клапанов.

Как видим, замер и регулировка должны проводиться в строгом соответствии углу поворота коленчатого вала относительно меток на его шкиве и передней крышке двигателя. Соотношение меток показано на фото ниже. Как вариант, и чтобы не ошибиться, можно проставить яркие метки маркером на приводной шестерне распредвала. Примерно так.

Для контроля зазора между клапаном и рычажком необходимо иметь приспособление для регулирвки клапанов или минимальный штатный набор инструментов и регулировочный щуп для регулировки с толщиной рабочей части 0,15 мм. Пожалуй, не стоит описывать процесс демонтажа воздушного фильтра и его корпуса. Единственное, желательно проложить в карбюратор кусок ветоши, чтобы не уронить в коллектор гайку или еще какую-нибудь мелочь.

Технология регулировки

После этого снимается крышка клапанного механизма и коленвал выставляется в начальное положение, согласно таблице и фото с метками. Замеры и регулировка клапанов проводятся только на холодном двигателе. То есть, его температура не должна превышать 20-30 градусов. Схематически, методика регулировки или проверки зазоров выглядит так:

1. Коленвал выставляется по метке, при этом метка на приводной шестерне должна совпасть с приливом на корпусе распредвала. В этой позиции четвертый поршень находится в такте сжатия, а значит оба клапана обязаны быть полностью закрытыми.
2. После этого щупом проверяется зазор в рычажках четвертого цилиндра, исходя из таблицы, это восьмой и шестой кулачки. Щуп вставляется между рычажком и кулачком распредвала. При нормальном зазоре щуп должен проходить с ощутимым усилием.
3. Если зазор мал и щуп не проходит между кулачком и толкателем, откручивается контргайка, а вращением регулировочного винта зазор доводится до номинала.
4. После затяжки контргайки необходимо проверить зазор повторно.

Точно так же происходит регулировка зазора на остальных цилиндрах после вращения коленвала на указанный угол.

Собственно, это все, что нужно знать о регулировке зазоров. После проверки желательно заменить прокладку клапанной крышки, особенно, если она уже потеряла эластичность. Удачной всем регулировки и тихих клапанов на вашей копейке!
